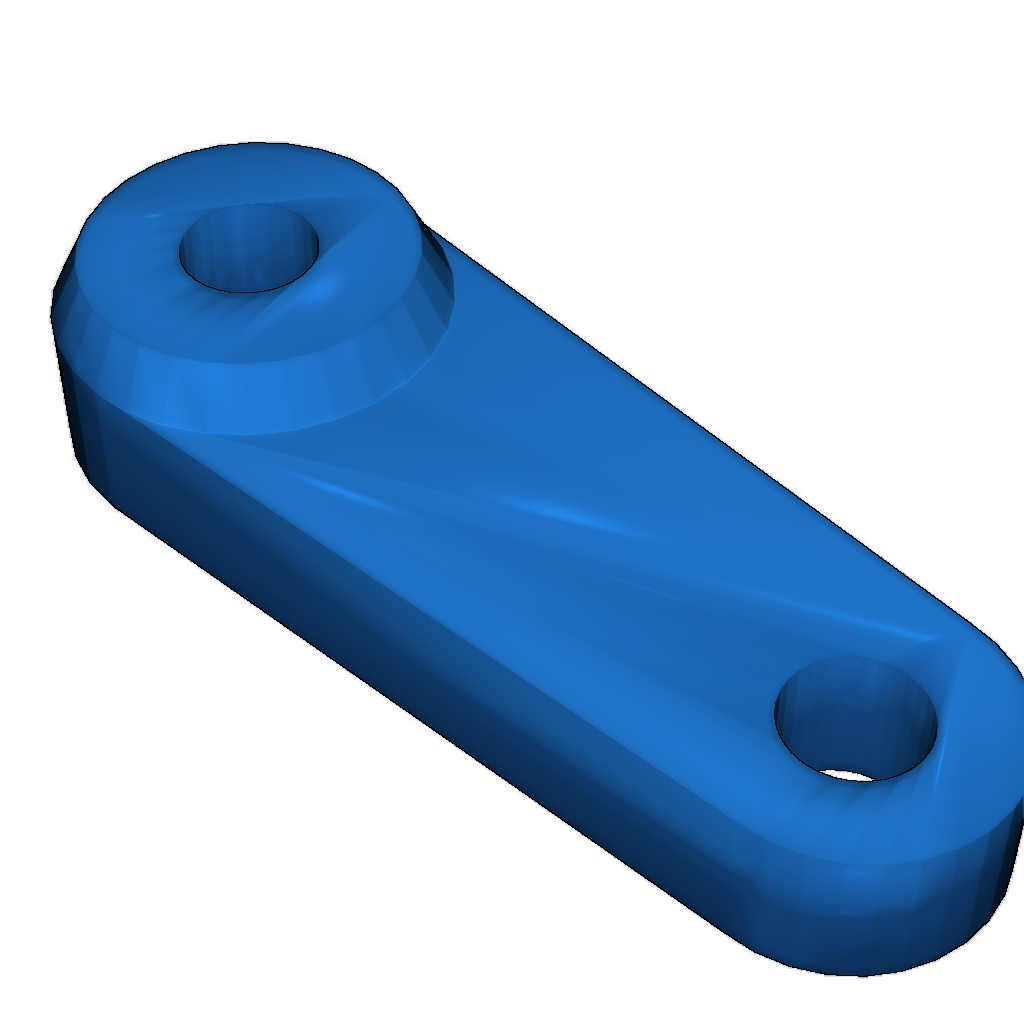

Описание модели: Параметризованный Open-X включает в себя механизм крепления и рычаг, созданные на основе переработанного дизайна PSU Open-X в OpenSCAD. Основное изменение заключается в угле наклона рычага, который можно настроить от 30 до 45 градусов, с параметром по умолчанию 45.
Применение: Эта модель подходит для использования в 3D-принтерах, обеспечивая надежное крепление подшипников и улучшая общую структуру каретки.
Особенности конструкции:

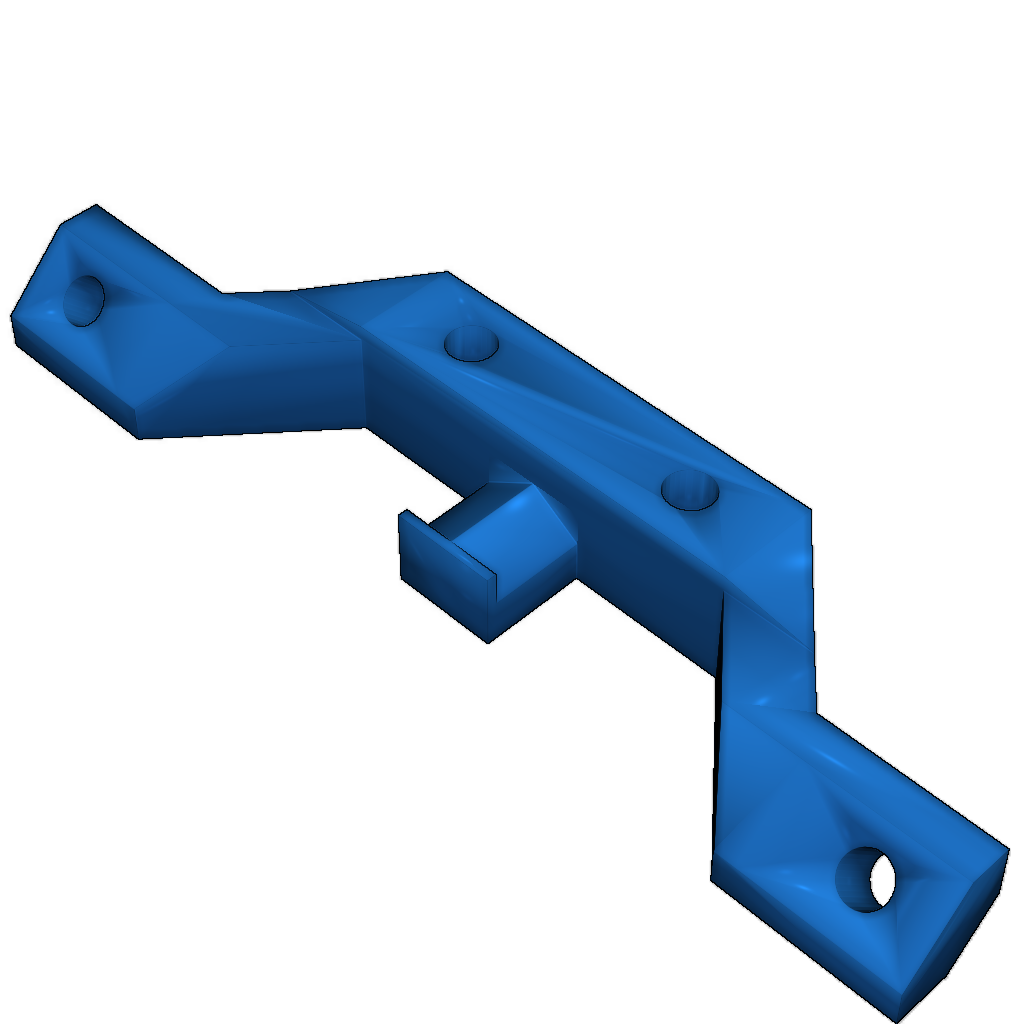

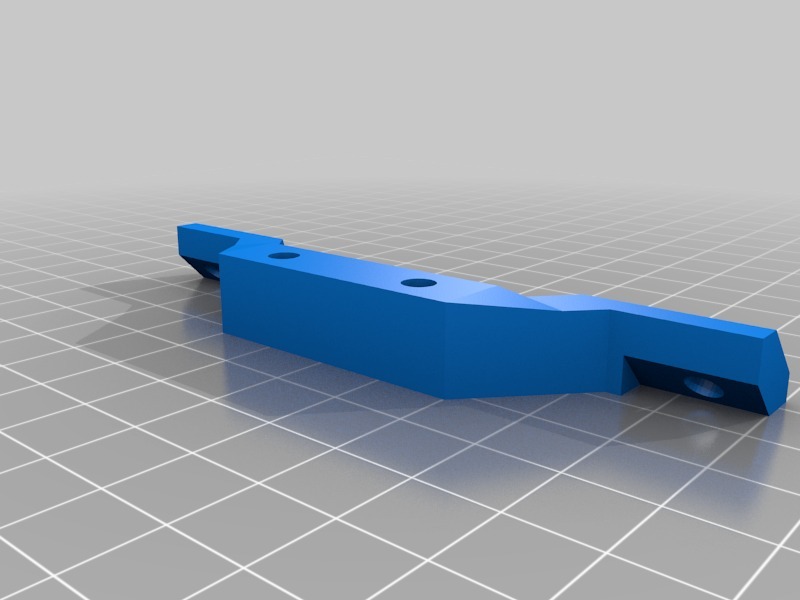

- Уменьшен радиус верхней части крепления, чтобы избежать выступания над кареткой.
- Слот заменен на простое отверстие для винта.
- Цилиндрический выступ рядом с подшипником уменьшен на 1 мм и имеет сужение для лучшего соответствия подшипнику.

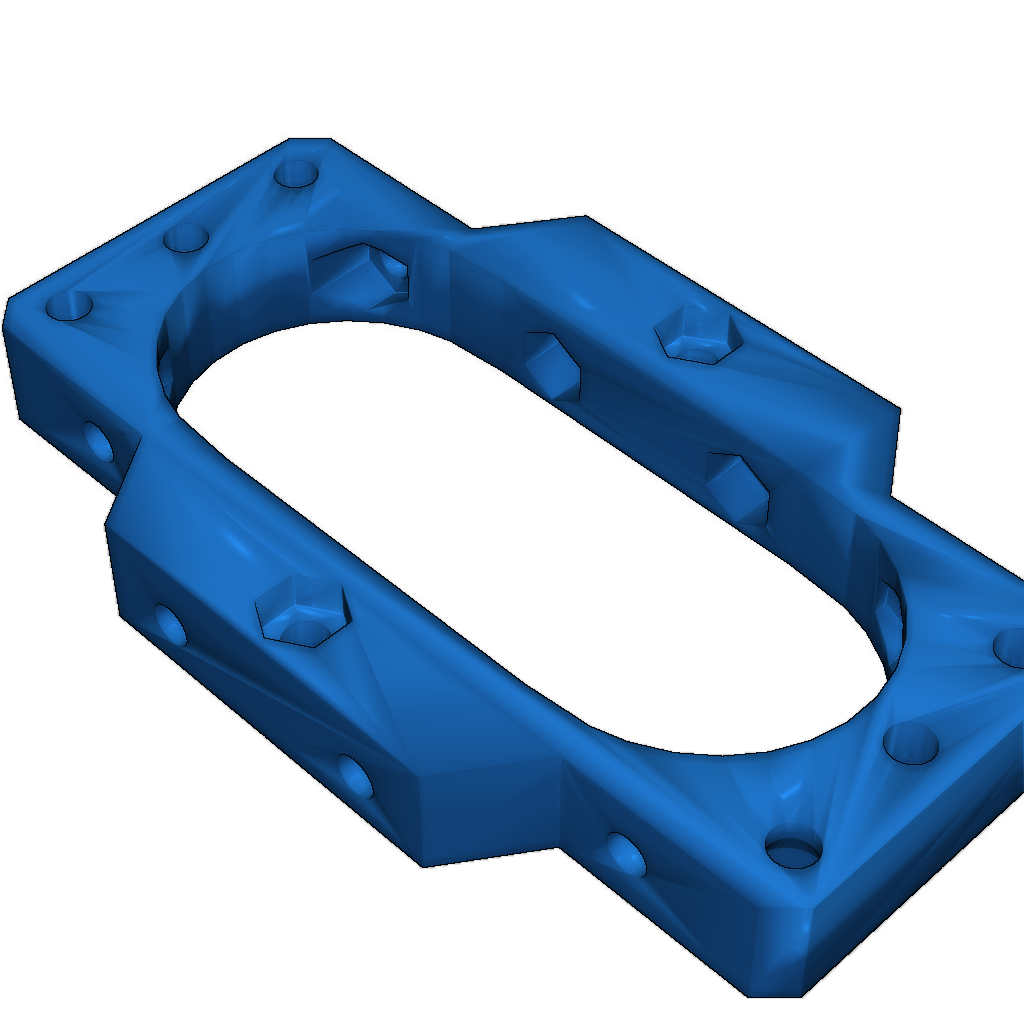

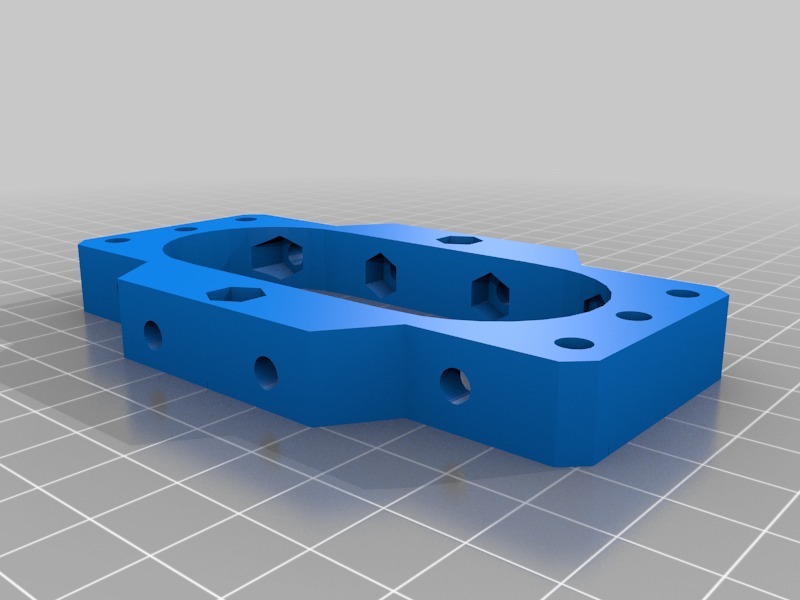

- Каретка основана на Open-X Carriage mk2 с изменениями: убрана одна выемка для головки винта, добавлена толстая изогнутая внутренняя стенка для поддержания прочности.
Рекомендации по печати: Рекомендуется печатать с 100% заливкой для достижения максимальной прочности.

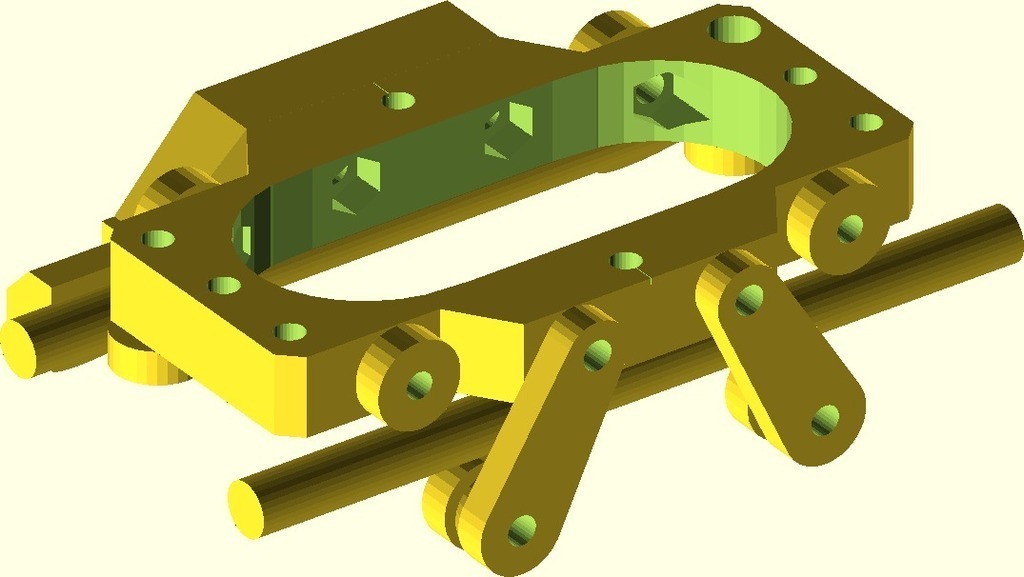

Дополнительный модуль позволяет визуализировать собранные детали вместе с X-рейками и подшипниками, что помогает оценить влияние ваших изменений. Инструкции по изменению параметров находятся в комментариях в начале файла openx.scad.
Необходимые детали:
- 1 x каретка
- 1 x рычаг
- 2 x крепления
- 14 x винтов M4-16
- 14 x гайок M4
- ~30 x шайб M4
- 10 x подшипников 624
- 1 x оптический флаг для оси X
- Упаковка пластиковых стяжек

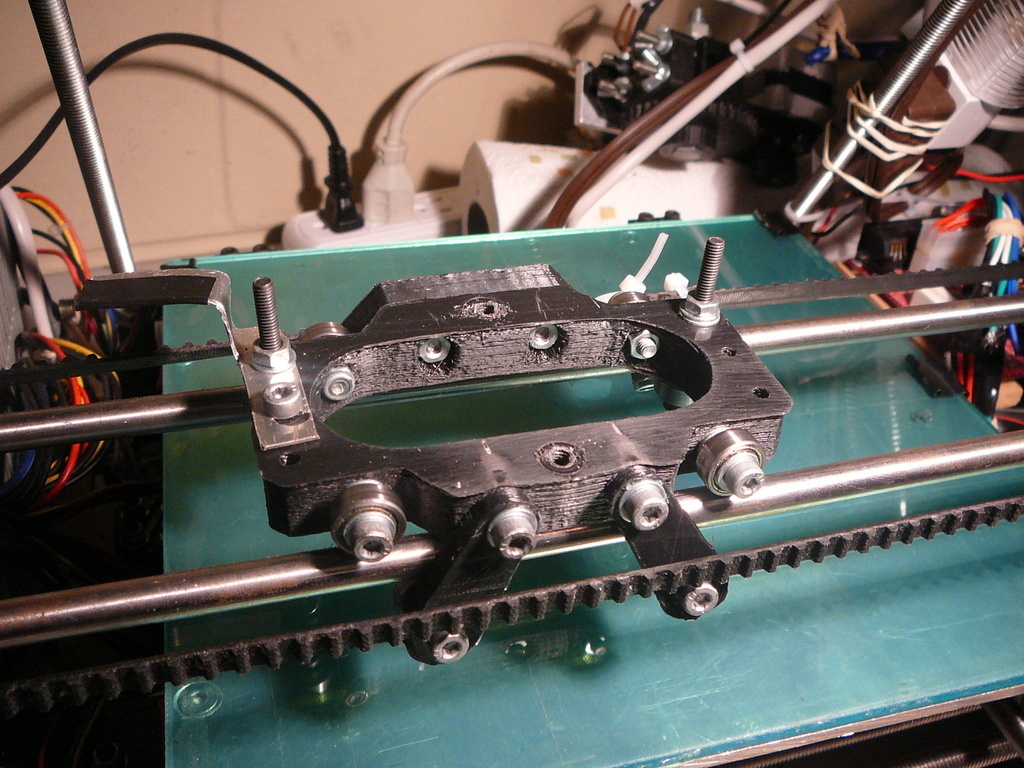

Сборка аналогична оригиналу Open-X, но с двумя креплениями вместо одного. Дополнительную информацию можно найти на репрап-вики.
