Крепежная плита для двойной балки Openbeam

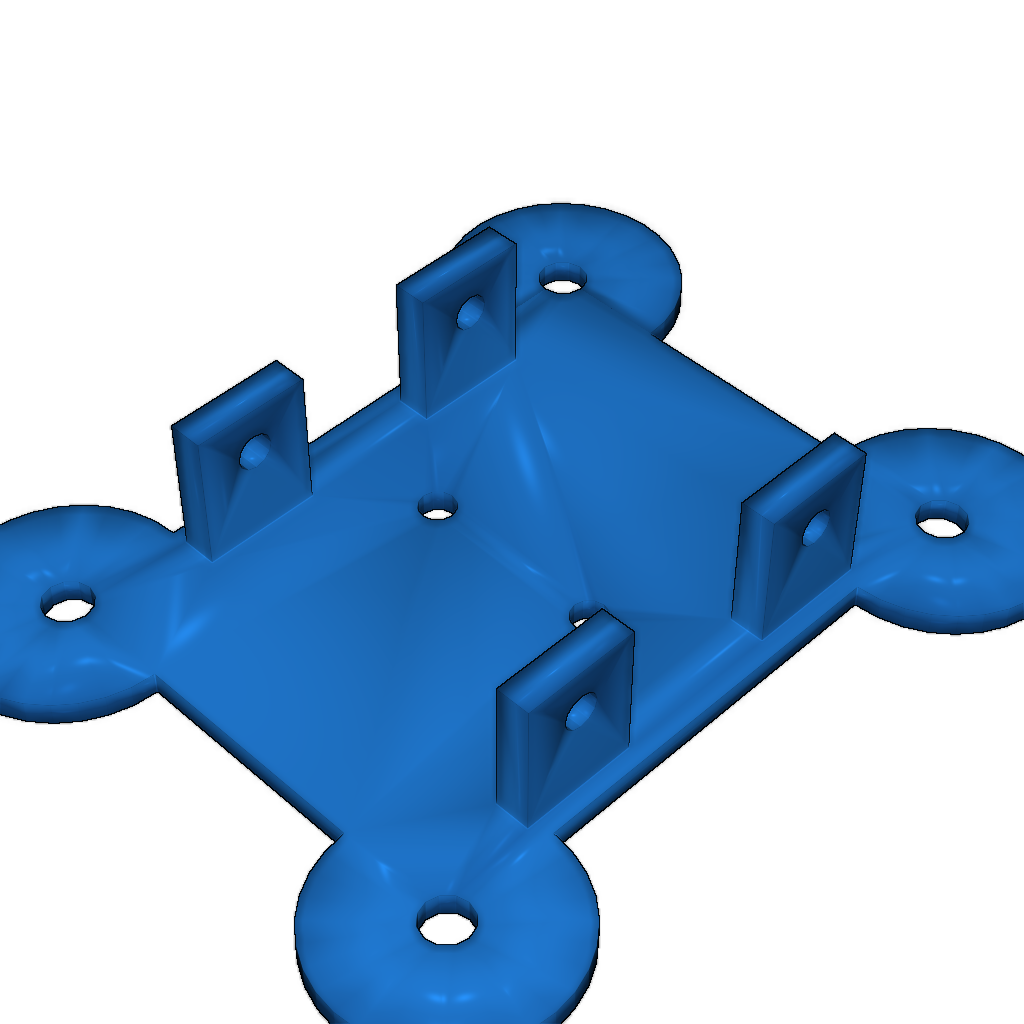

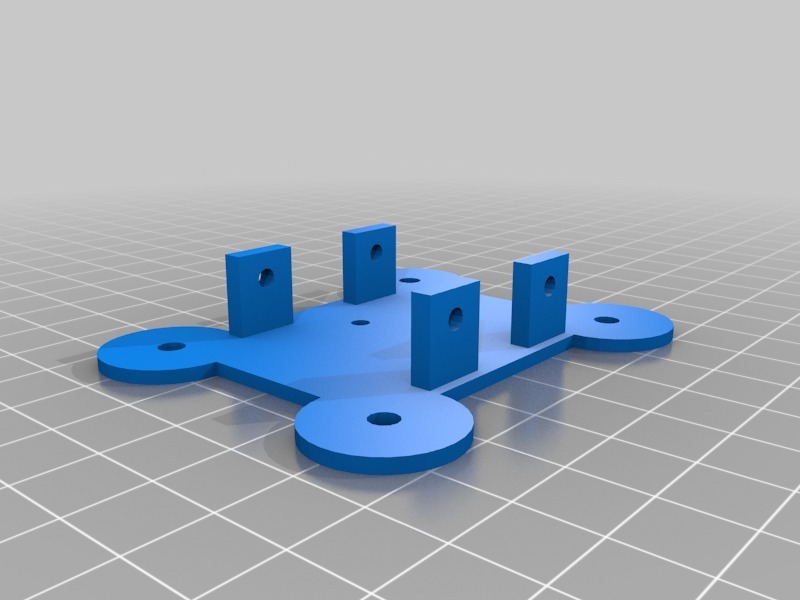

Описание модели: Данная 3D-модель представляет собой крепежную плиту для двойной балки Openbeam, предназначенную для использования с системой рельсов.

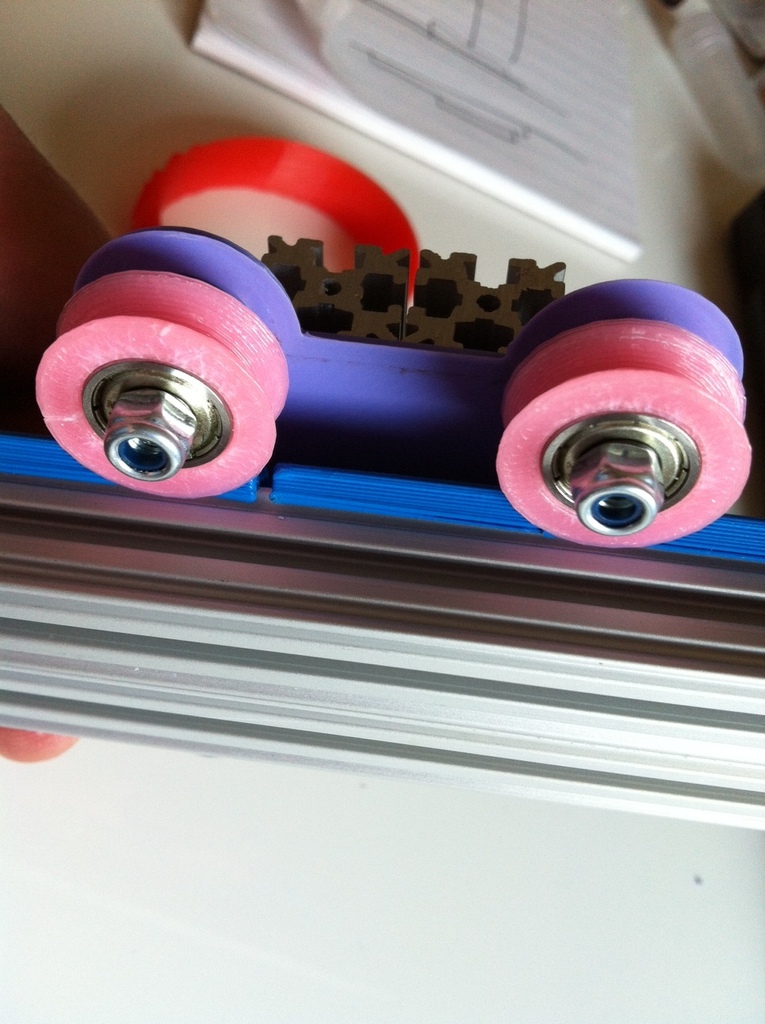

Назначение: Модель используется для установки и крепления рельсовой системы на устройствах, таких как BotBQ. Она совместима с V-колесами и рельсами от Propsfactory.

Конструктивные особенности: Плита спроектирована с учетом размера 15 мм для Openbeam. В ней предусмотрены отверстия для установки подшипников типа 624zz и крепежных элементов, таких как винты и гайки.

Рекомендации по печати: Рекомендуется сначала напечатать V-колеса и установить в них подшипники, пока они еще теплые. При печати крепежной плиты желательно пройтись 3-мм сверлом по отверстиям для M3 и 4-мм сверлом для M4, чтобы избежать проблем с посадкой.

Инструкция по сборке:

• Установите два винта M3x6 через нижнюю часть плиты, добавив шайбы с обеих сторон.
• Вставьте четыре винта M3x8 в вертикальные отверстия, также добавив шайбы.

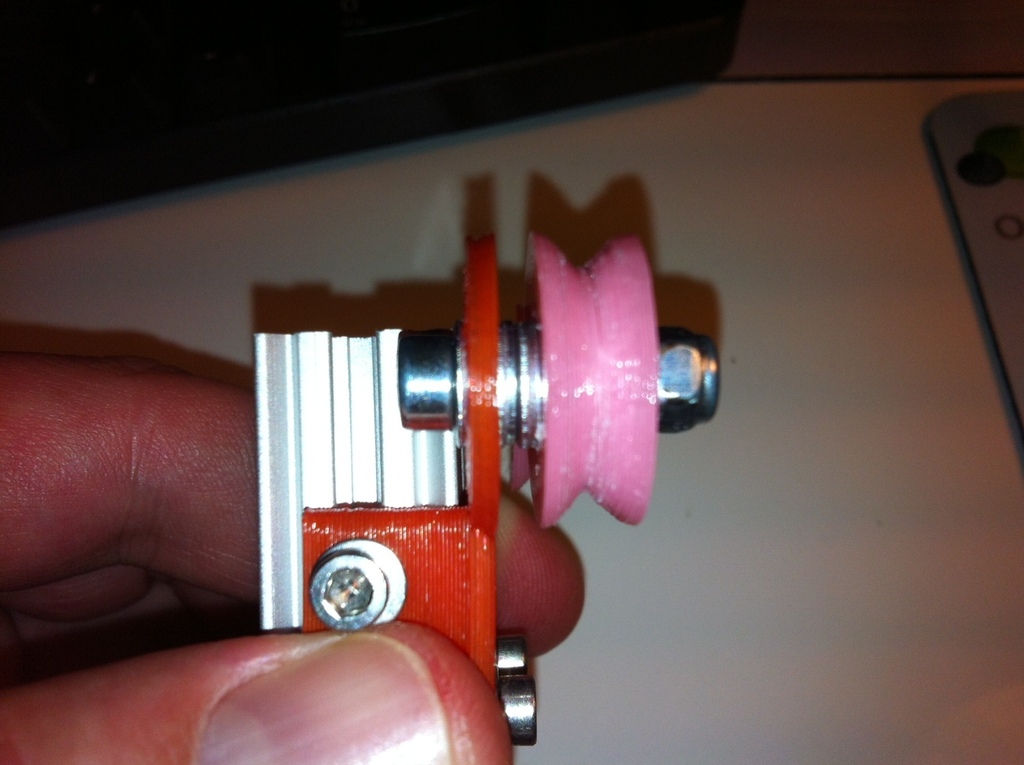

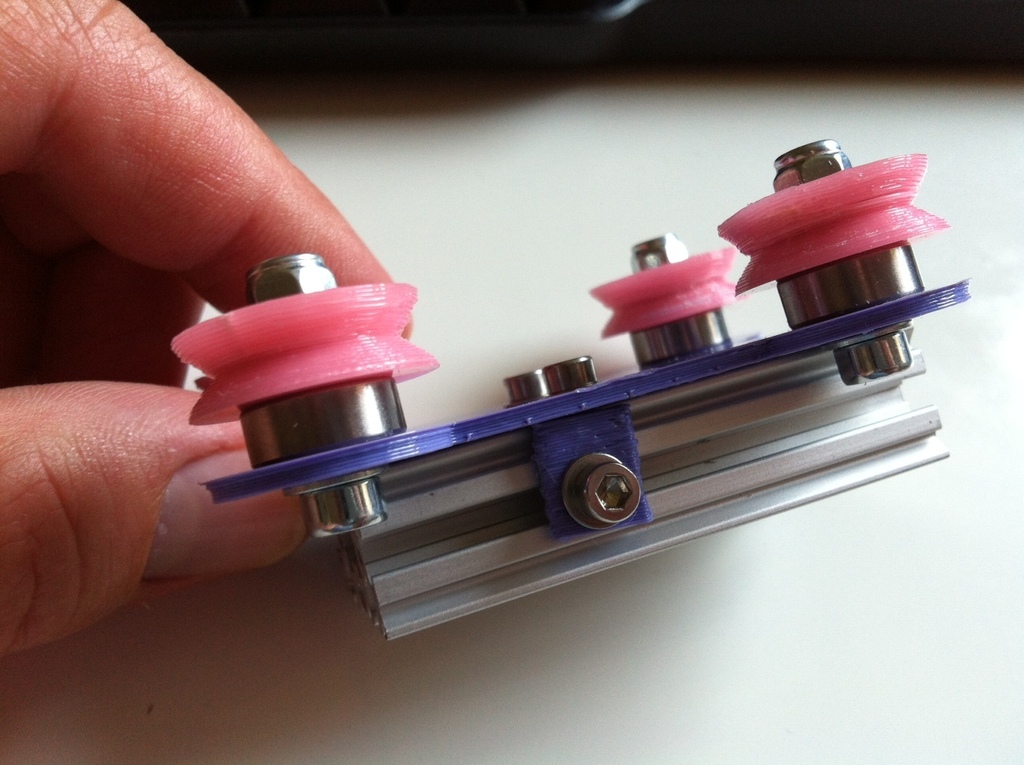

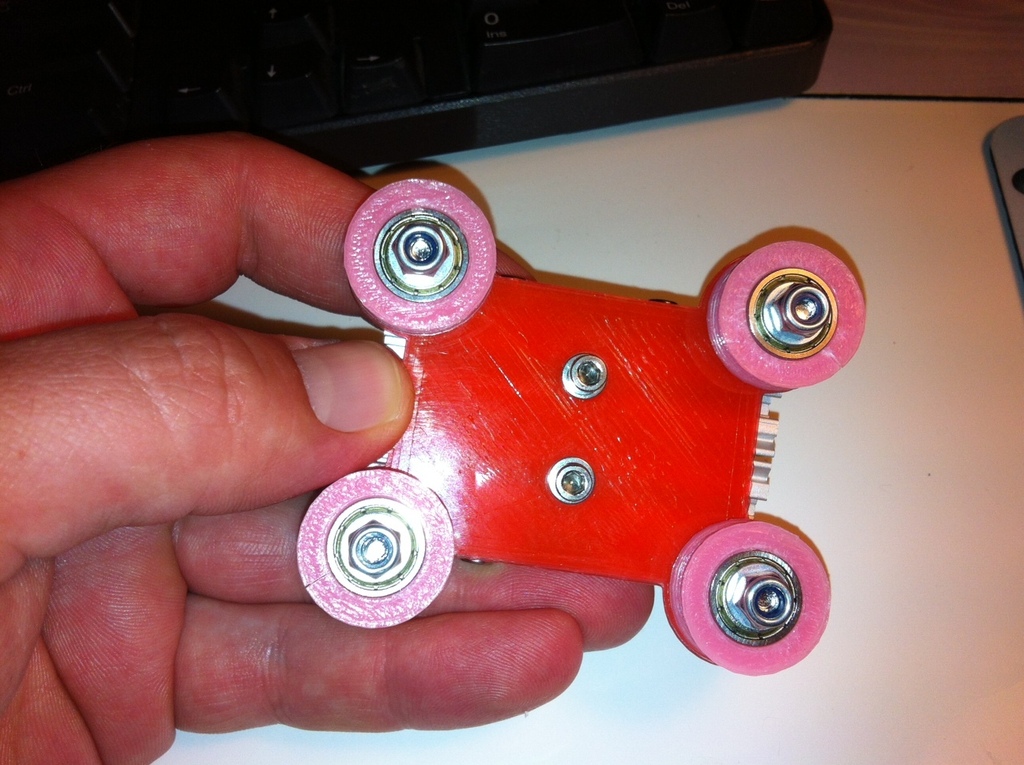

• Вставьте четыре винта M4 в крайние отверстия, добавив одну шайбу перед вставкой и шесть после. Установите V-колесо с подшипником и добавьте еще одну шайбу перед закручиванием гайки.

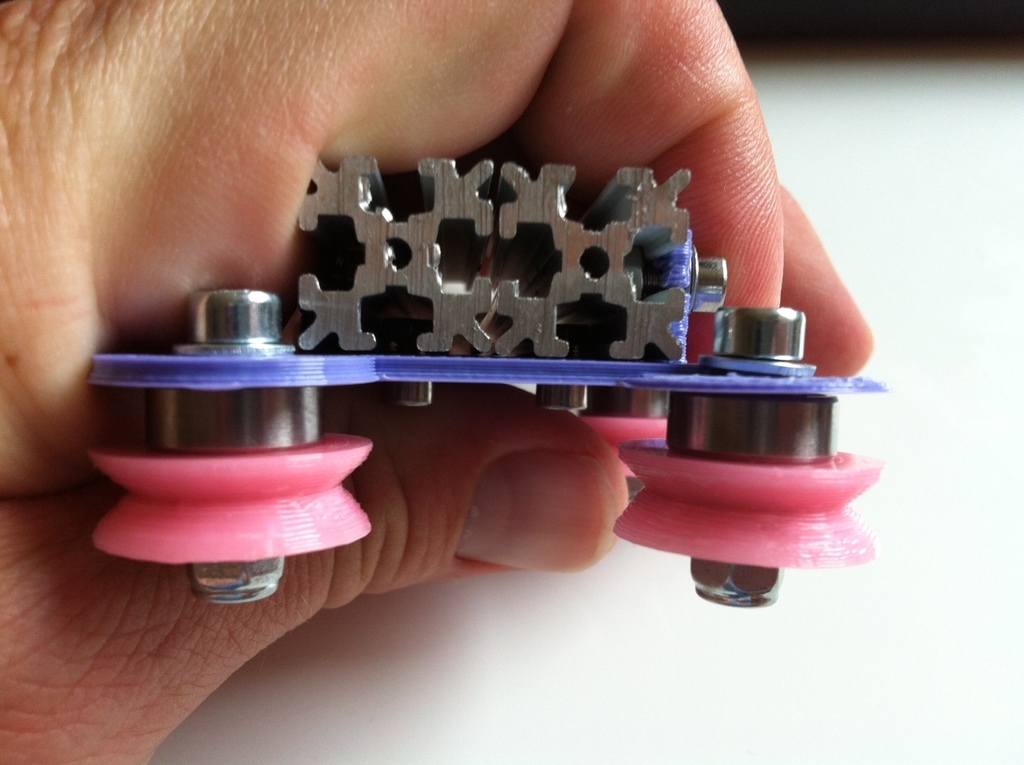

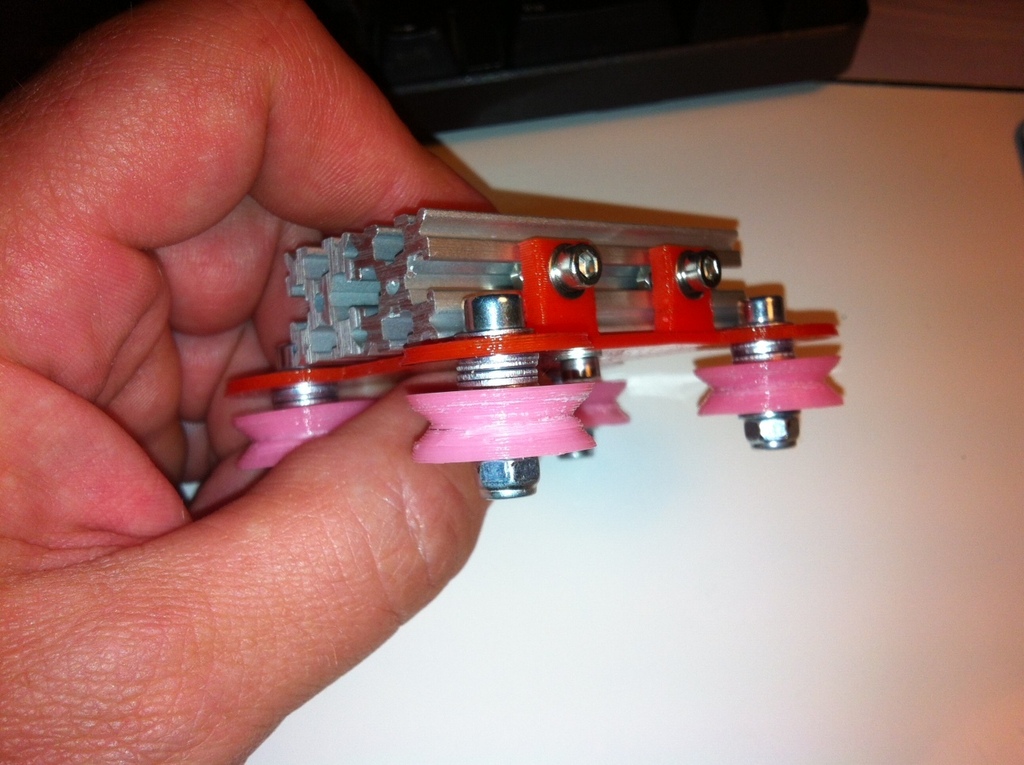

• Соблюдая осторожность, соедините балки Openbeam с плитой и зафиксируйте все винты.
