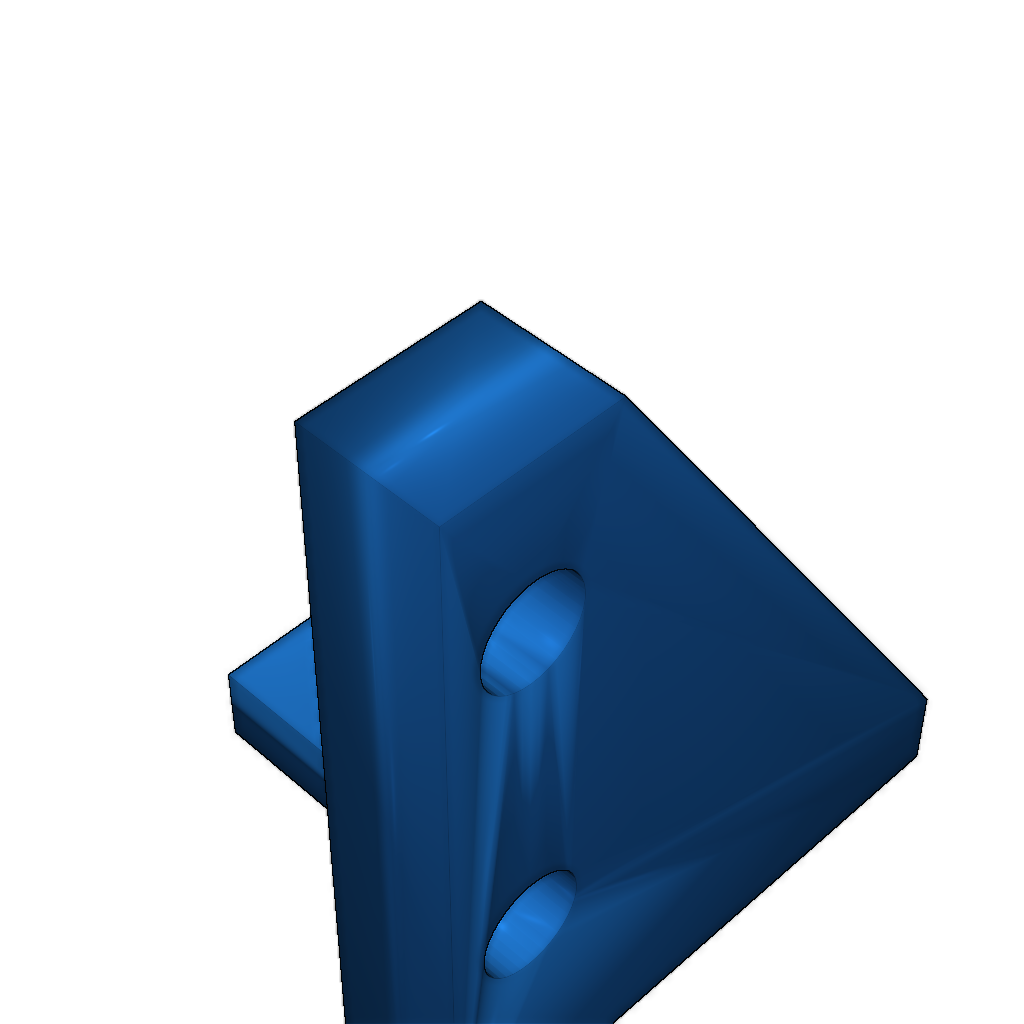

Модель крепления для концевого выключателя (лимитного выключателя), предназначенная для установки на шасси 3D-принтера OrdBot. Она позволяет удобно монтировать микровыключатели на боковые направляющие, обеспечивая их активацию при движении осей принтера.
Особенности конструкции:

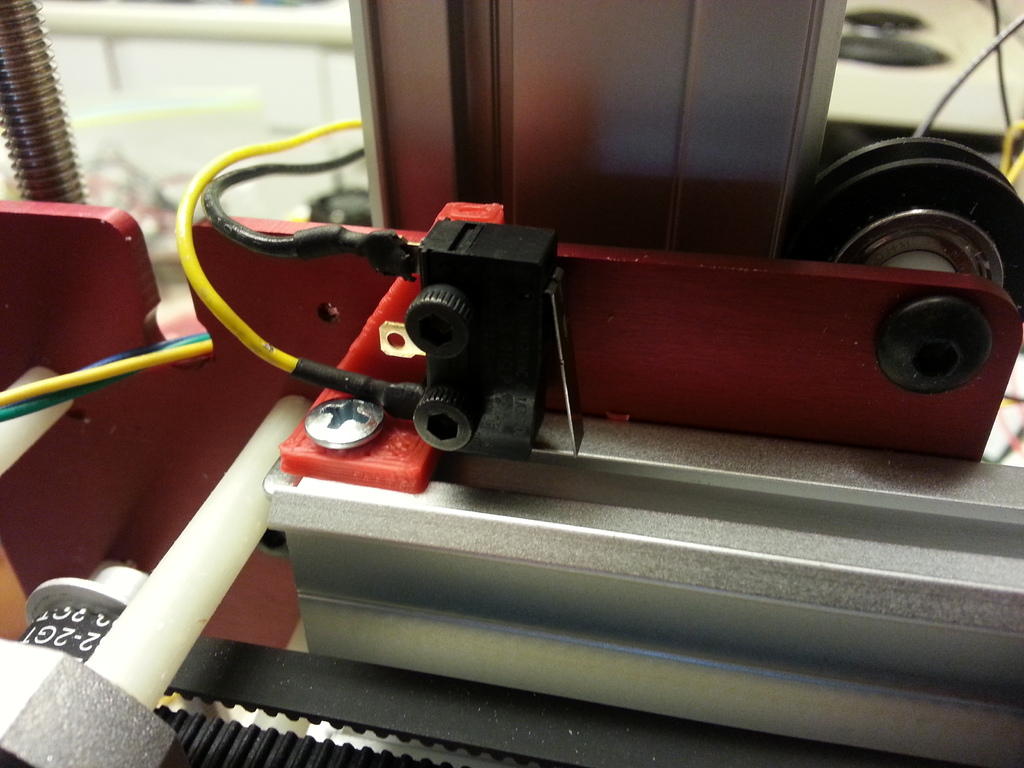

- Крепление устанавливается на Makerslide с помощью одного винта M4.
- Предусмотрено место для активации выключателя колесами V-роликов.
- Обратите внимание, что установка может привести к потере 8,5 мм печатного пространства по осям X и Y.
Рекомендации по печати:
- Распечатайте три крепления.
- Необходимые детали:
- 3 винта M4 длиной не менее 5 мм.
- 3 T-образных гайки M4 для Makerslide.
- 6 винтов M3 длиной 12 мм для крепления микровыключателя (возможно, потребуется увеличить отверстия для крепления в выключателе).
Убедитесь, что микровыключатель установлен правильно для обеспечения его чувствительности.
