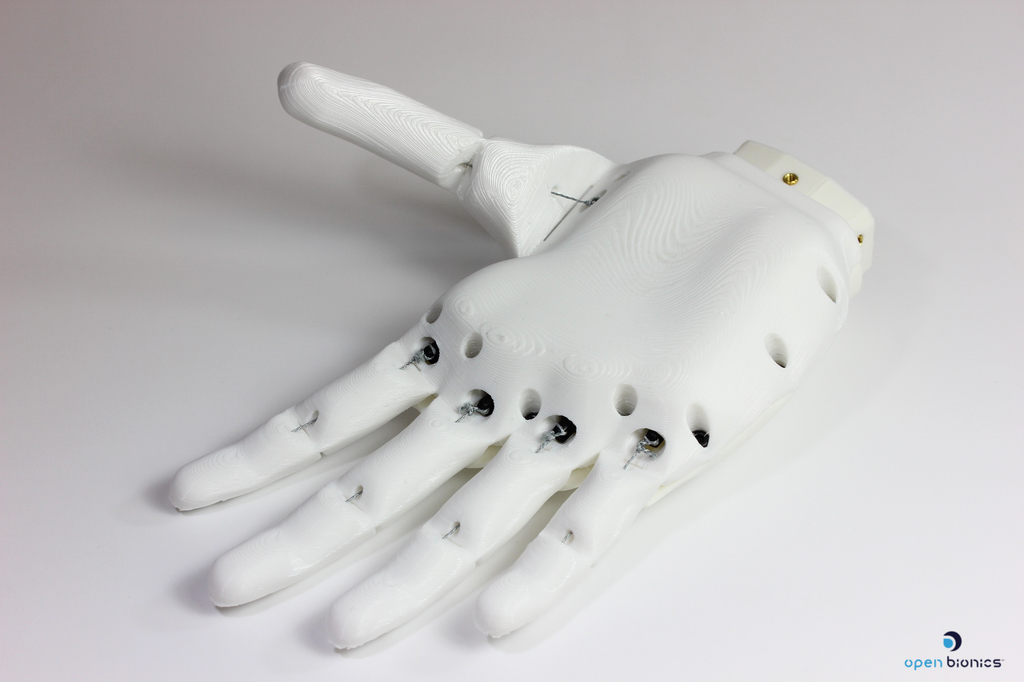

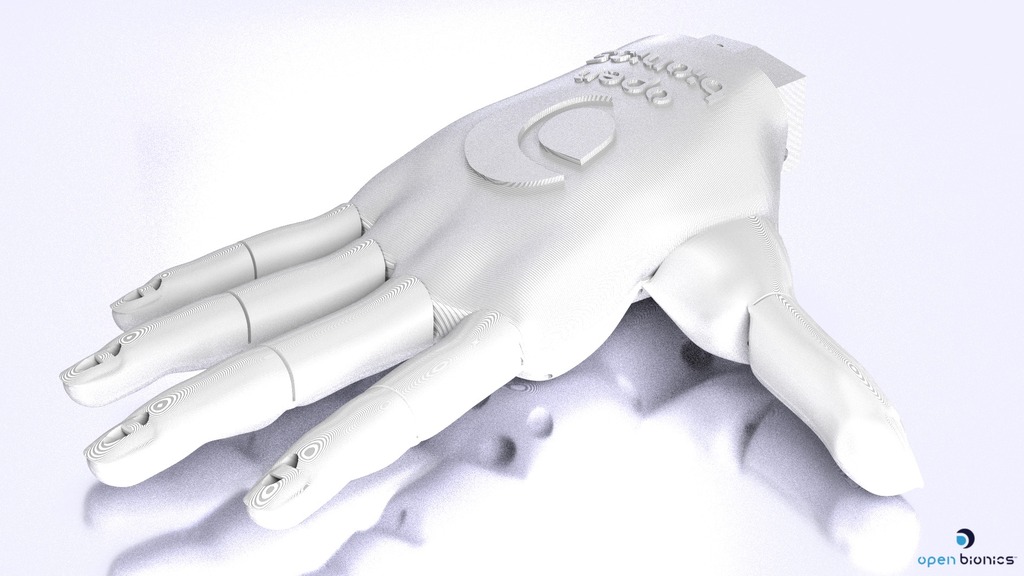

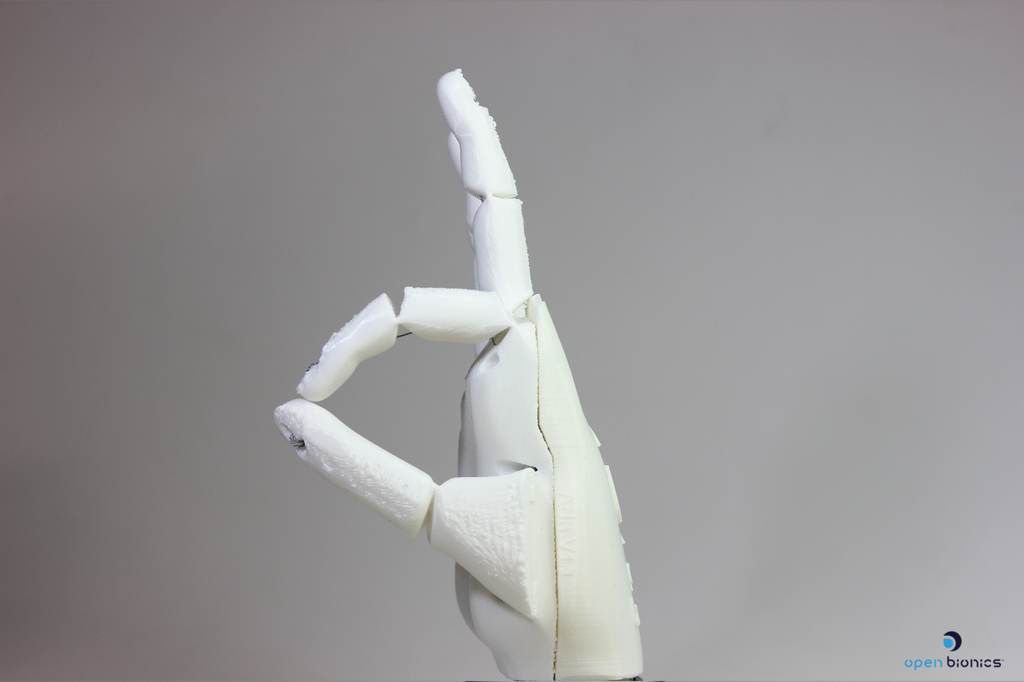

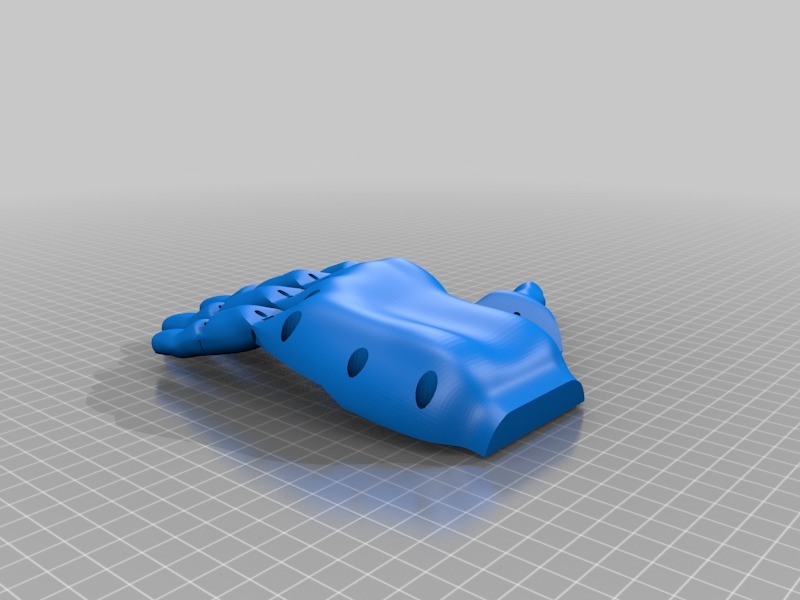

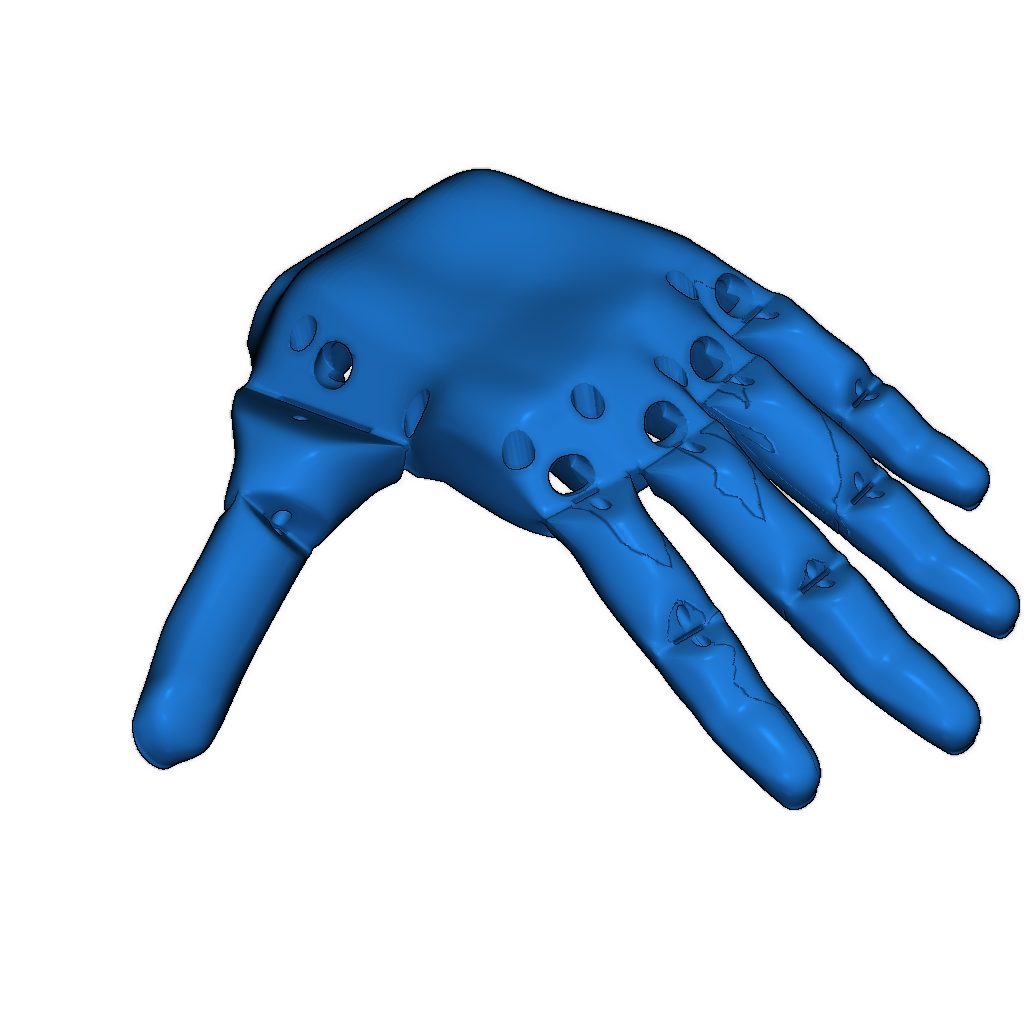

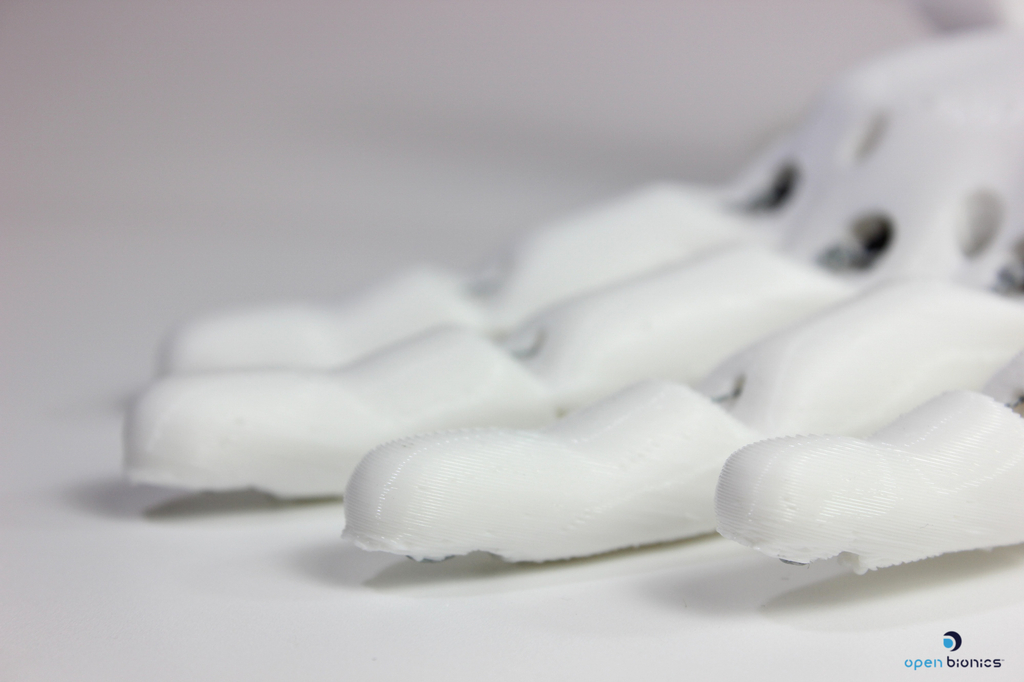

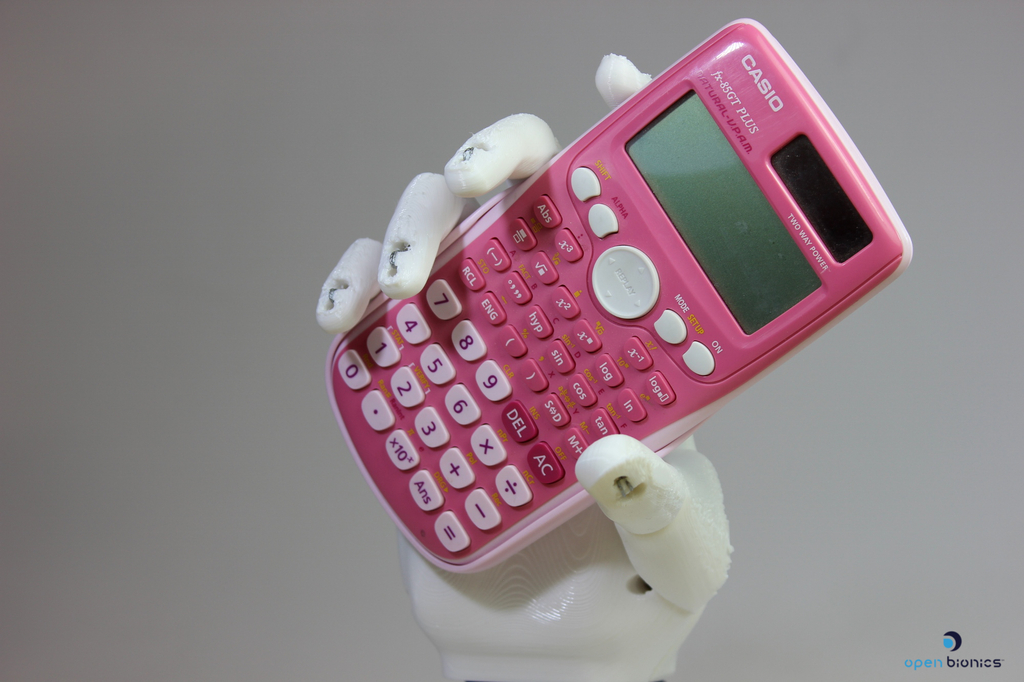

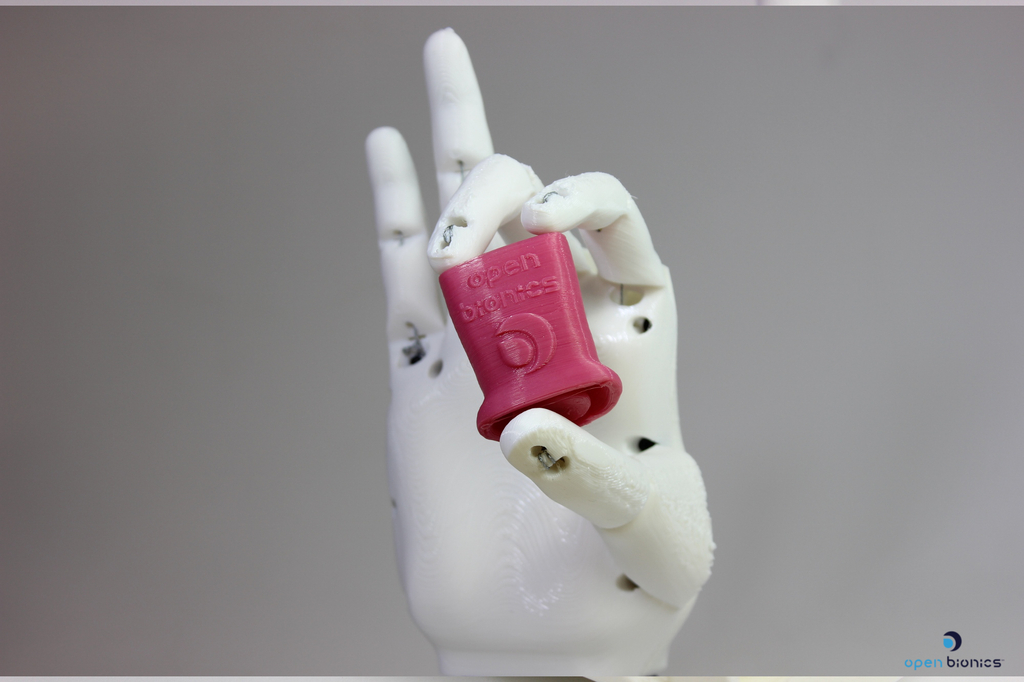

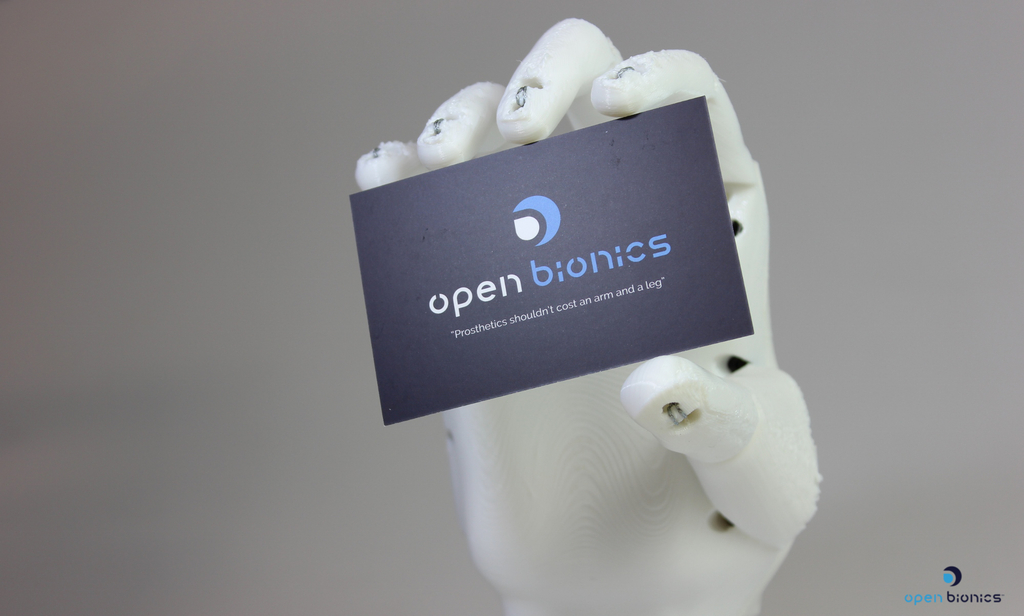

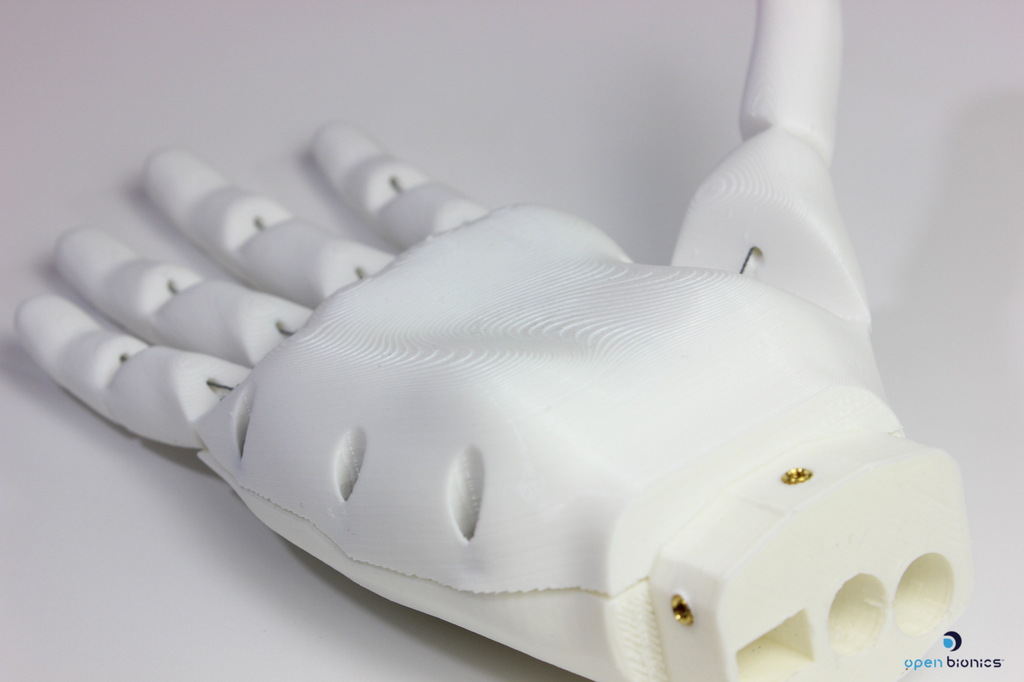

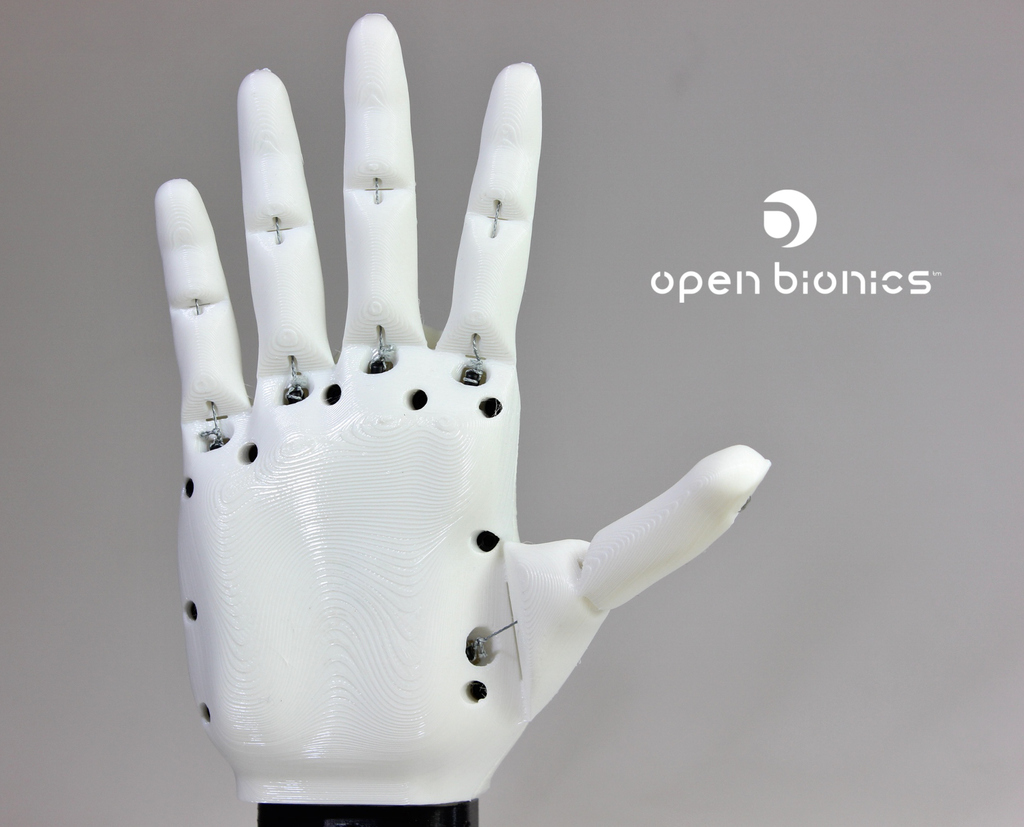

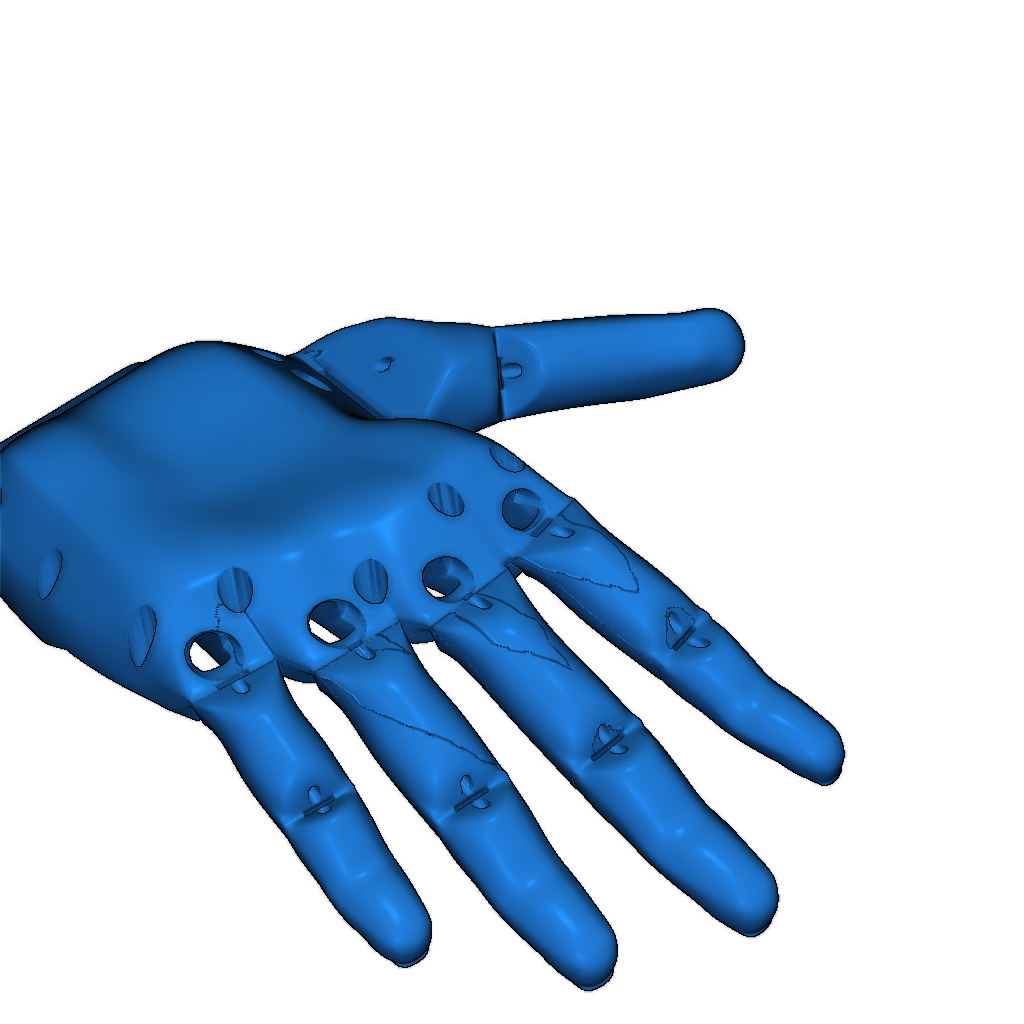

Роботизированная рука Ada от Open Bionics - это полностью 3D-печатаемая модель, основанная на руке Dextrus из проекта Open Hand. Данный дизайн является открытым и бесплатным для скачивания и использования.

Использование: Модель предназначена для создания функциональной роботизированной руки, которая может быть использована как протез или для различных робототехнических проектов.

Особенности конструкции: Все компоненты для правой руки начинаются с буквы 'R', а для левой - с буквы 'L'. Для сборки одной руки требуются следующие 3D-напечатанные компоненты:

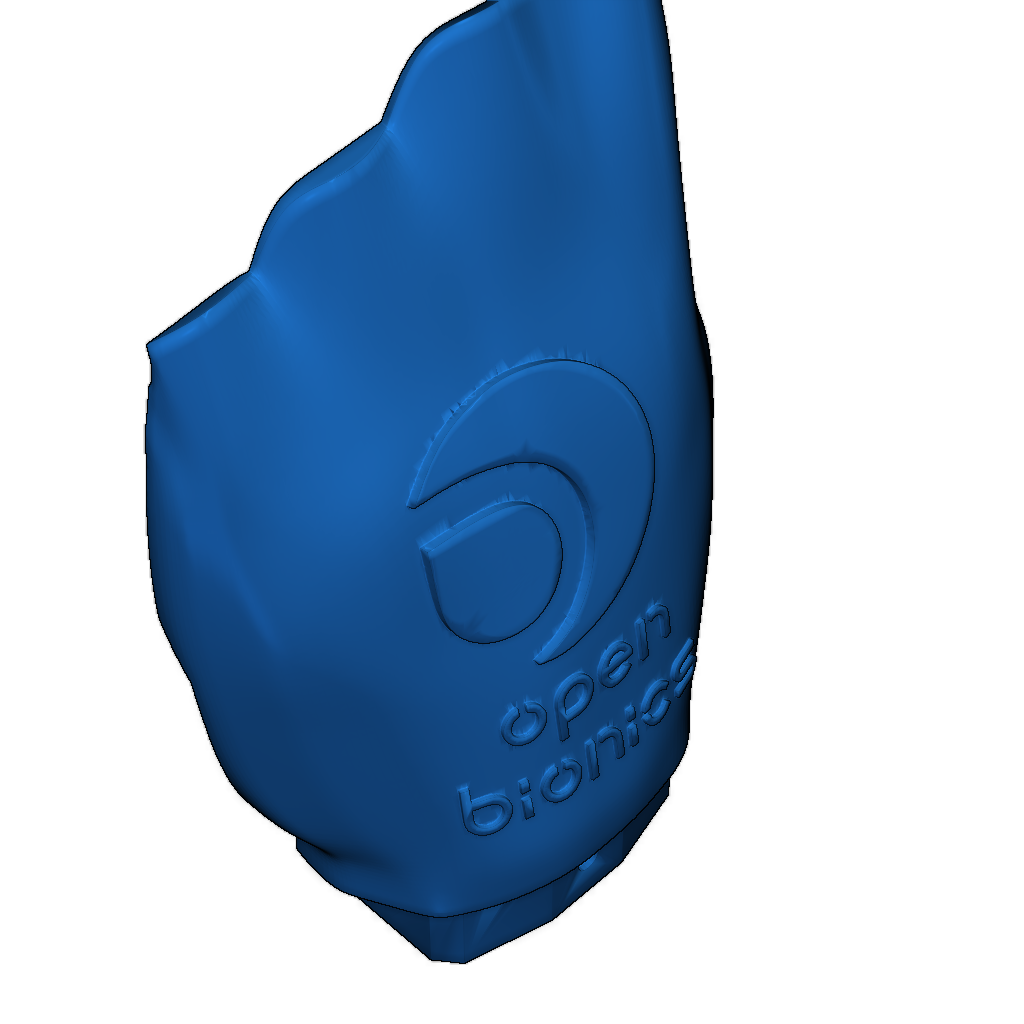

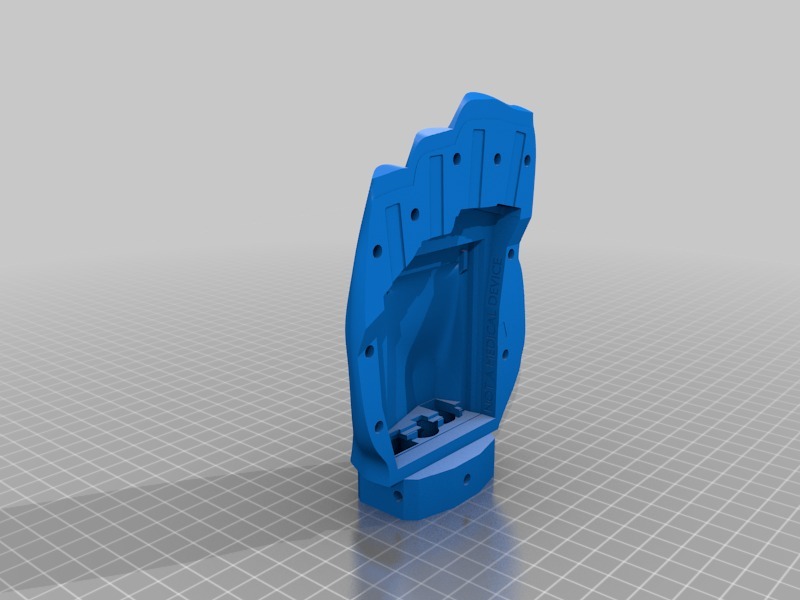

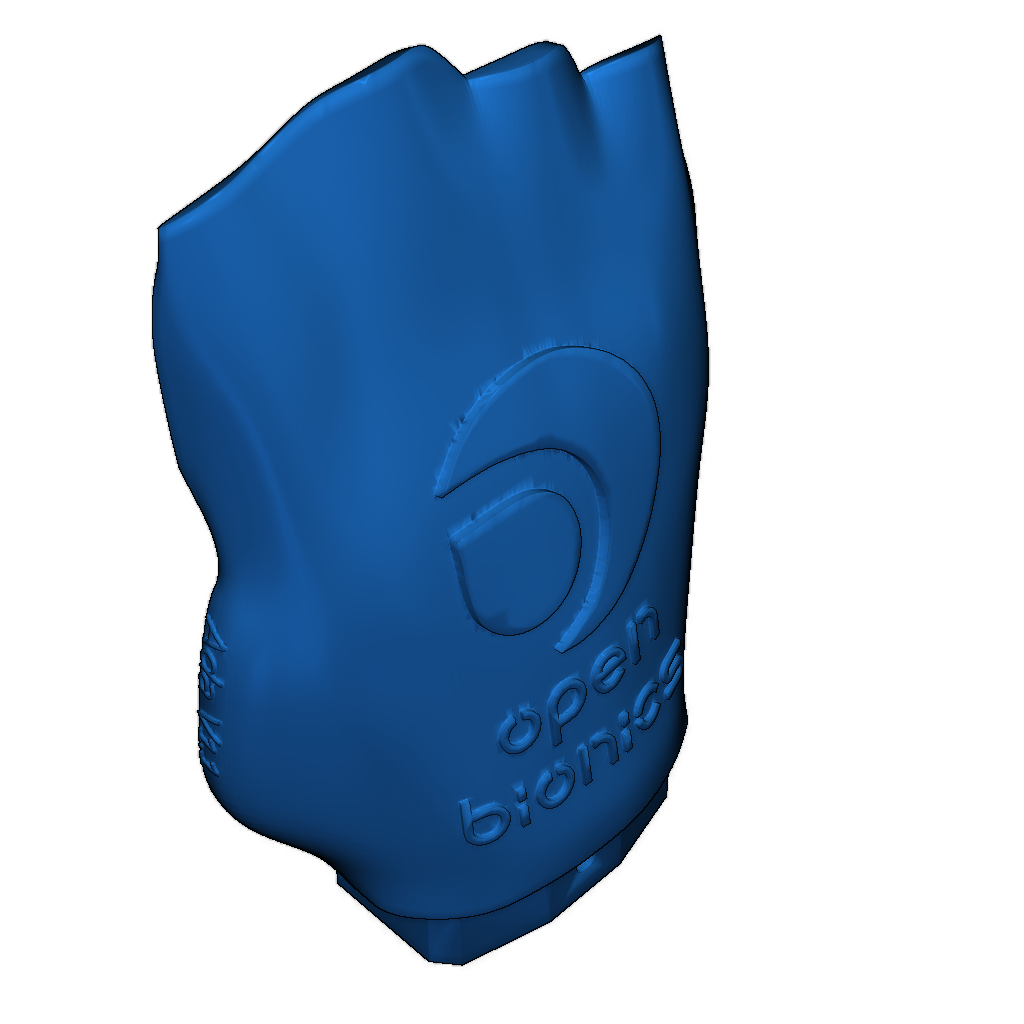

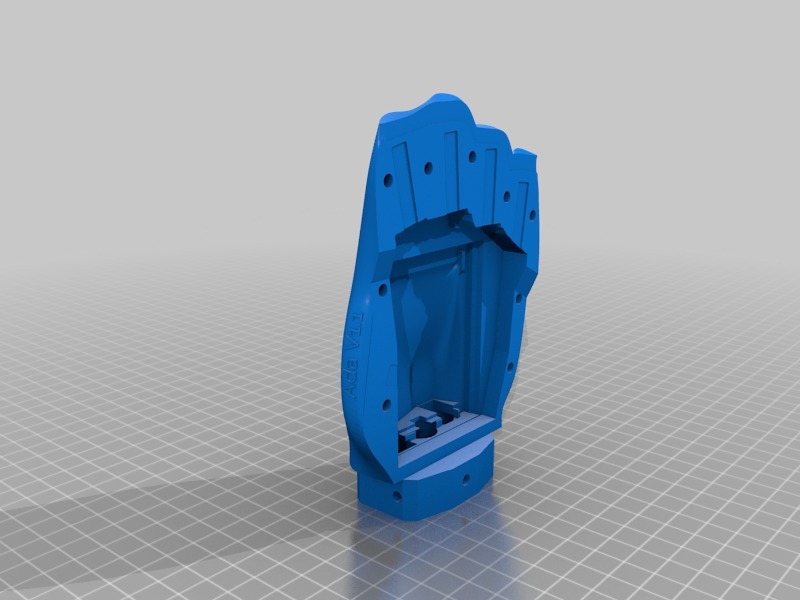

  • Задняя крышка ладони

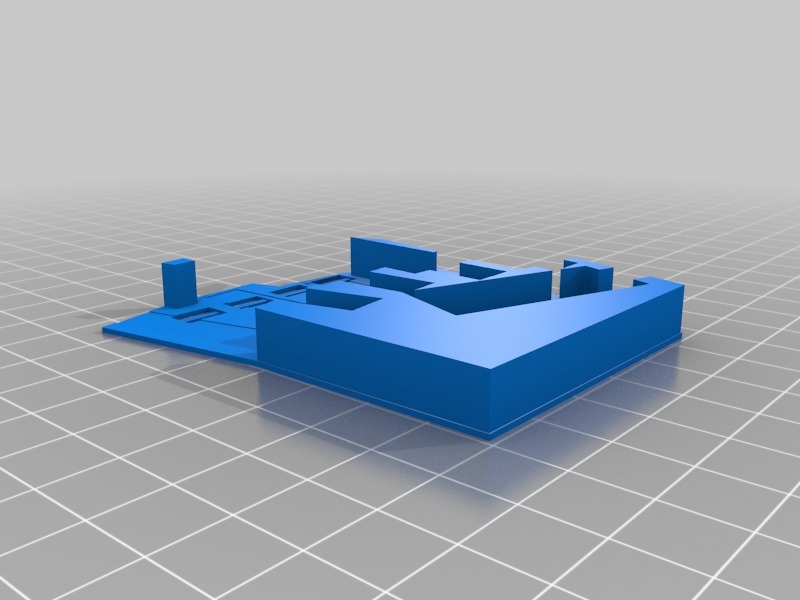

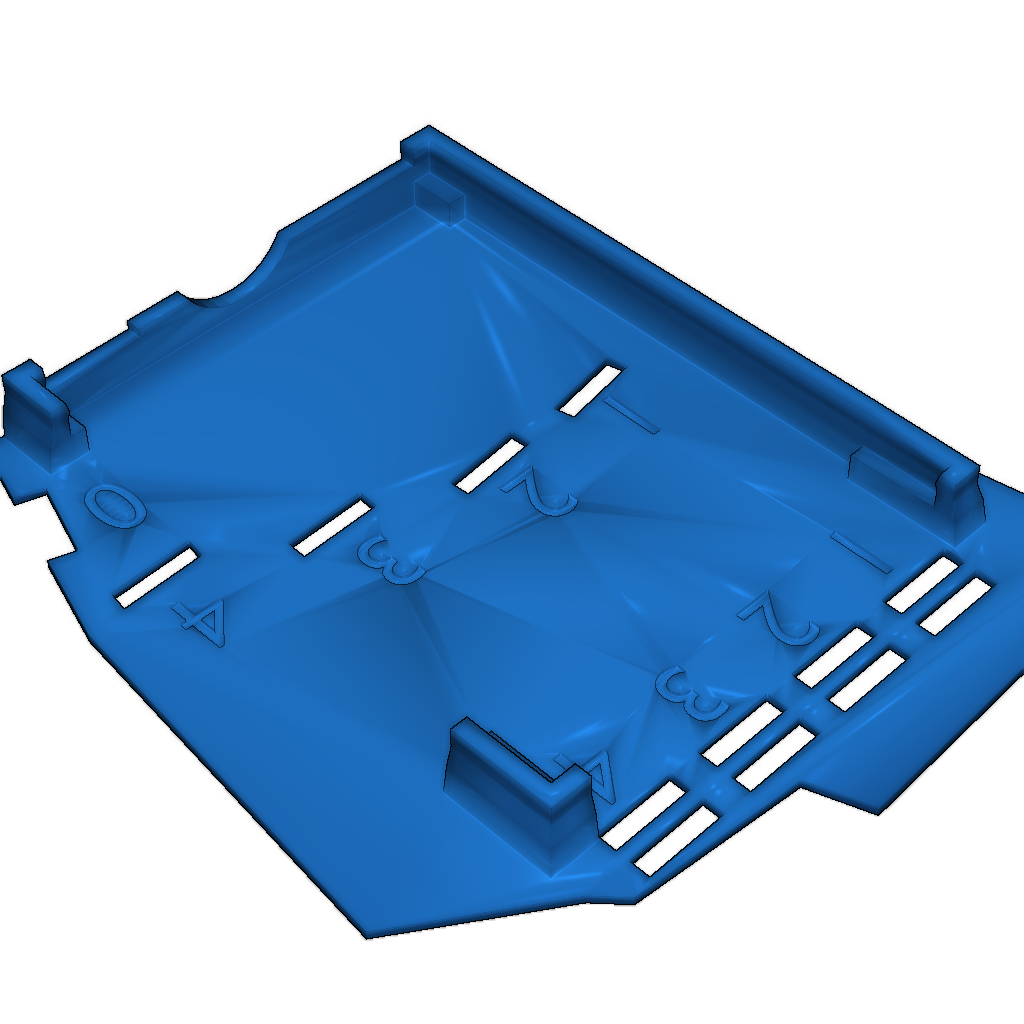

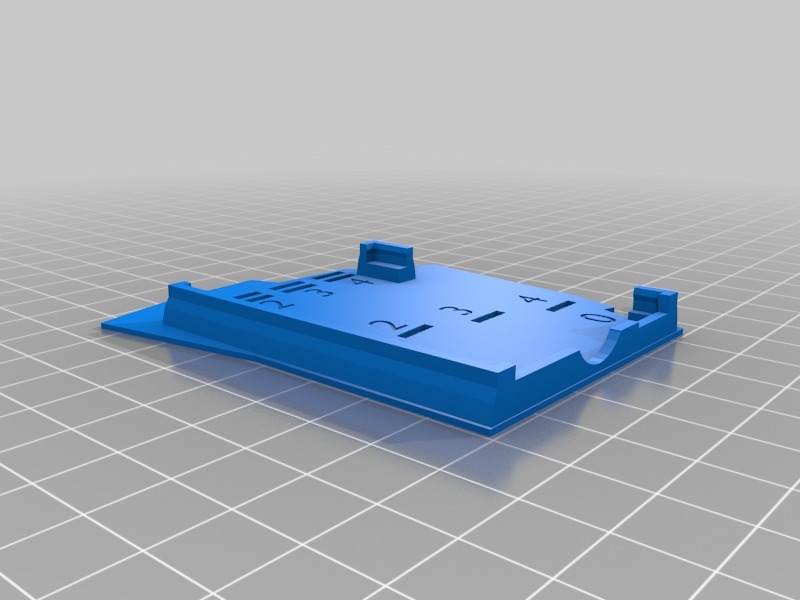

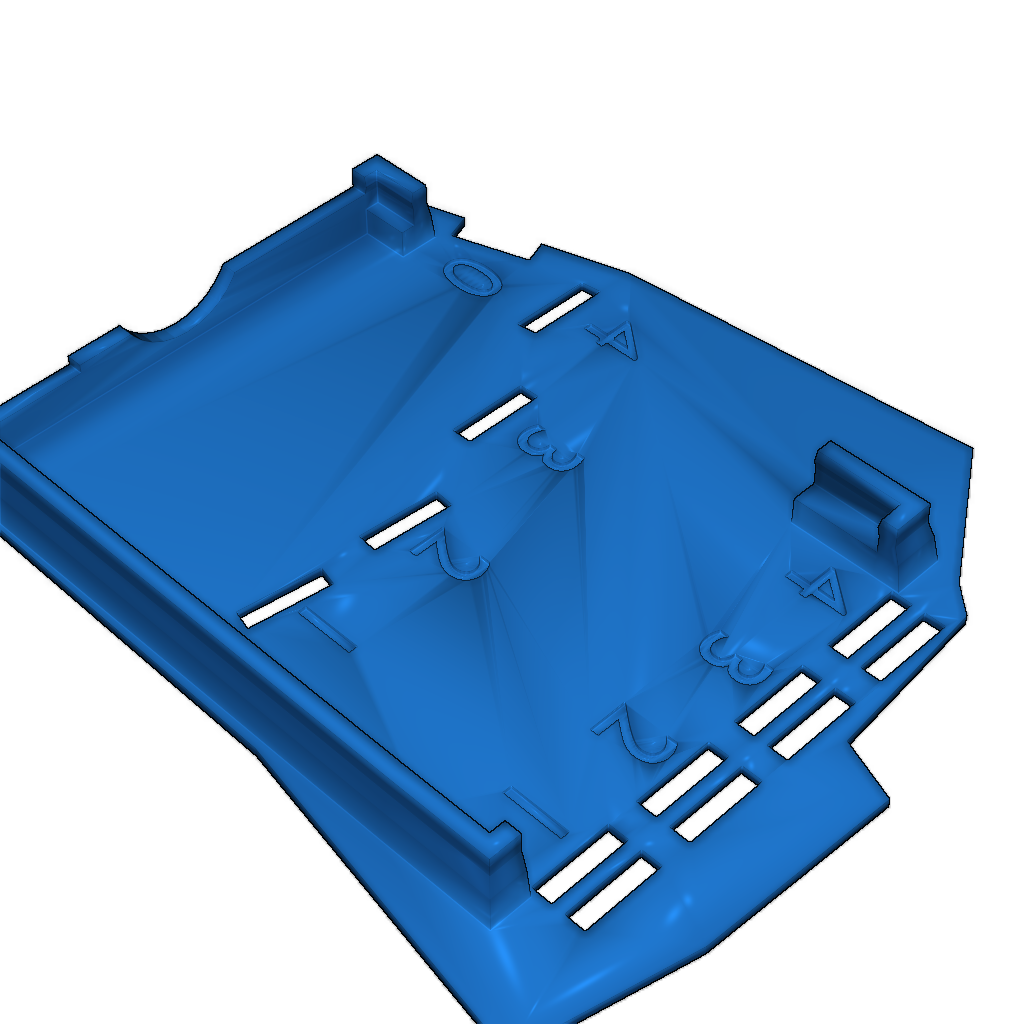

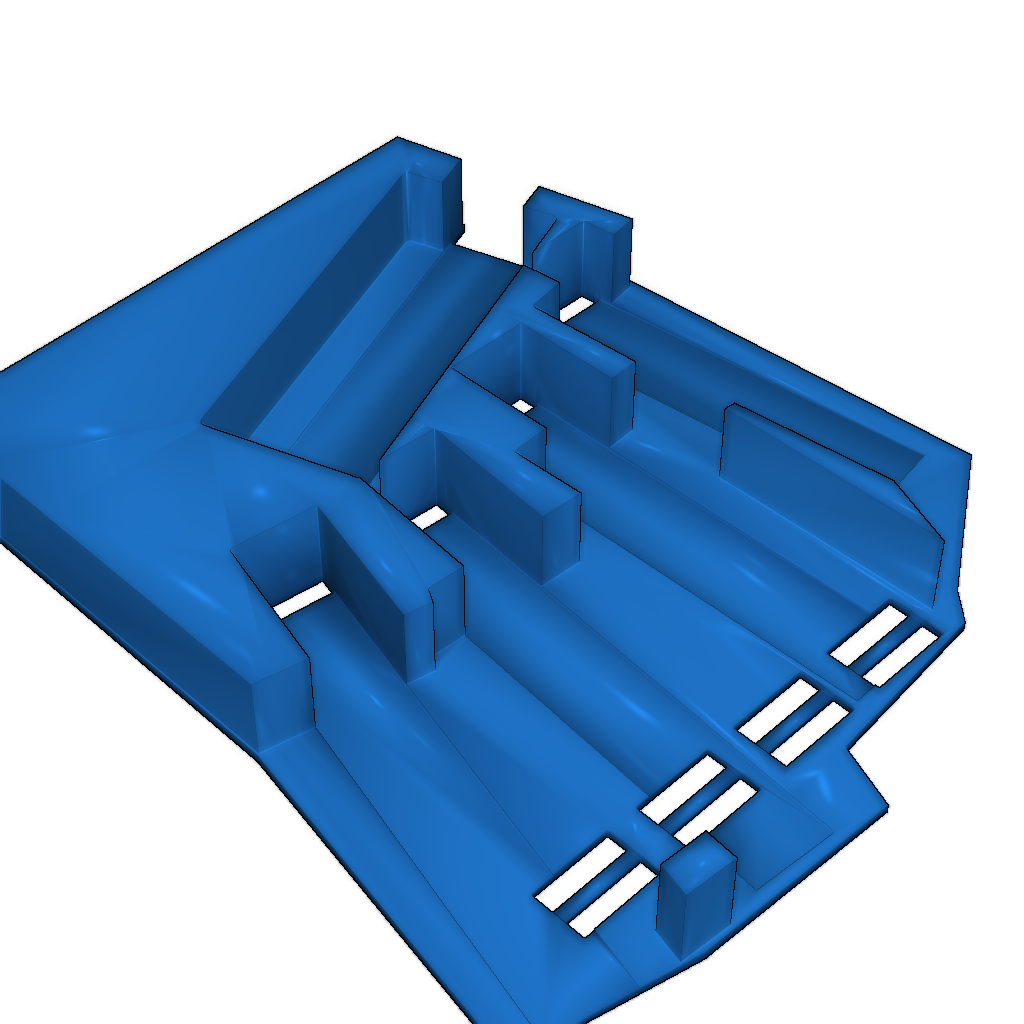

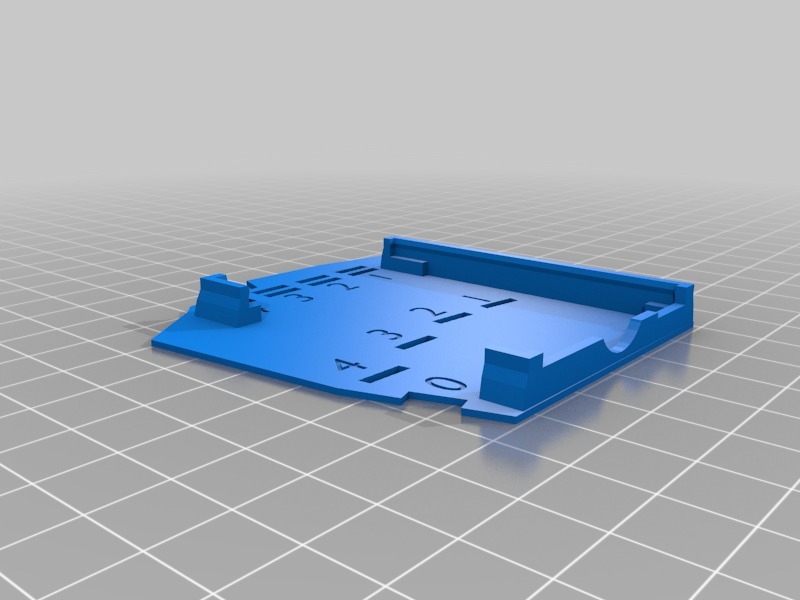

  • Лоток для печатной платы (PCB)

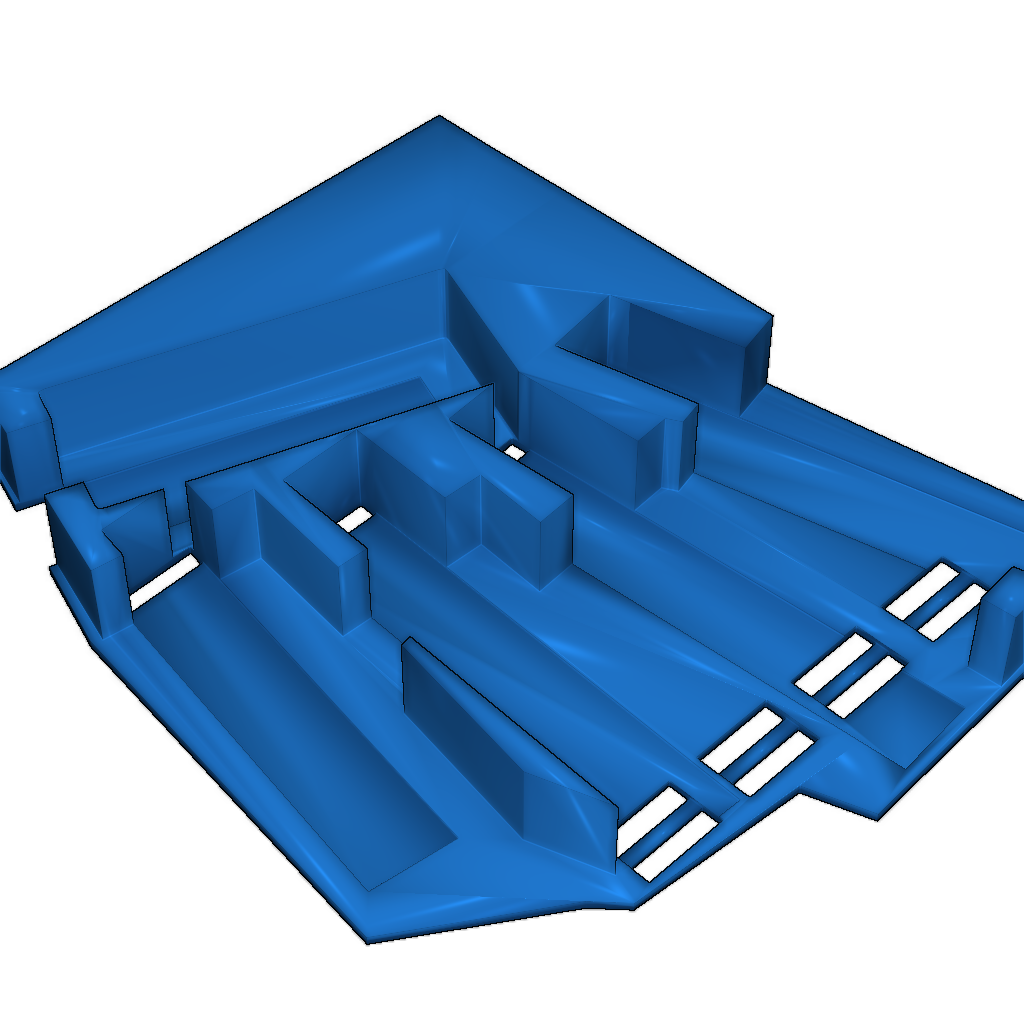

  • Верхний лоток для печатной платы

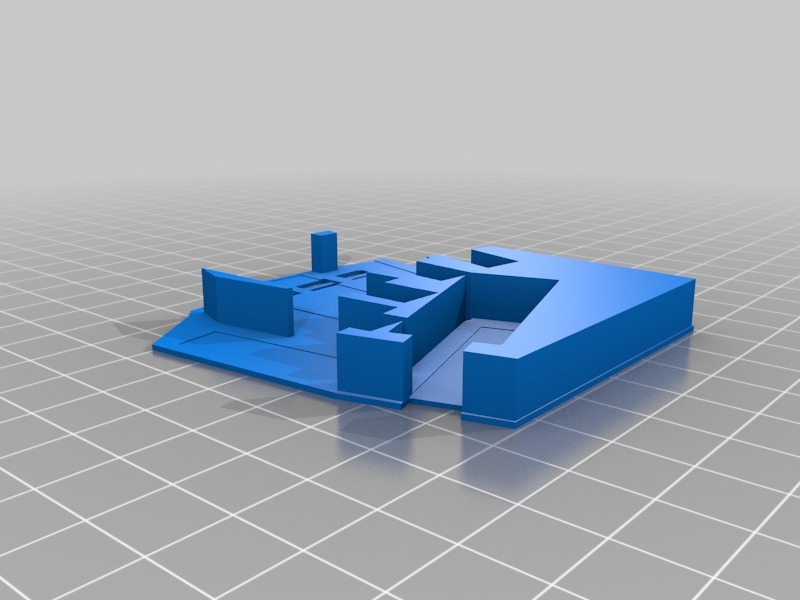

  • Нижний лоток для печатной платы

Непечатные компоненты:

  • 9 x болтов M3 (длина 6 мм)
  • 13 x резьбовых вставок M3
  • 1м x 0.7мм тендоновая струна
  • 5 x линейных актуаторов Firgelli 12V (PQ12-30-12-P)
  • 1 x электроника Open Bionics Almond
  • 5 x гелевых захватов для кончиков пальцев
  • Супер клей

Рекомендации по печати: Для получения качественной сборки и предотвращения деформации в процессе печати, рекомендуется следовать инструкциям по сборке и установке прошивки, предоставленным в учебных материалах.
