iBoardbot: интернет-управляемый рисующий робот
admin | 10.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (39)

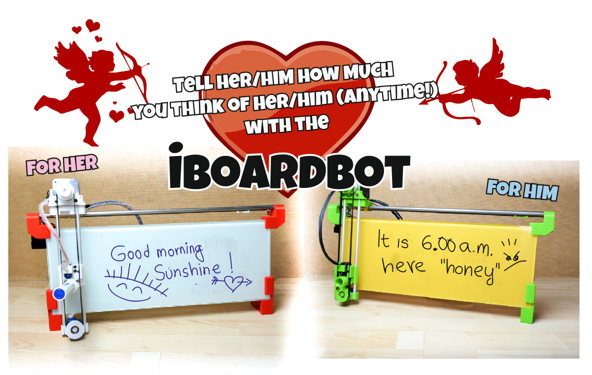

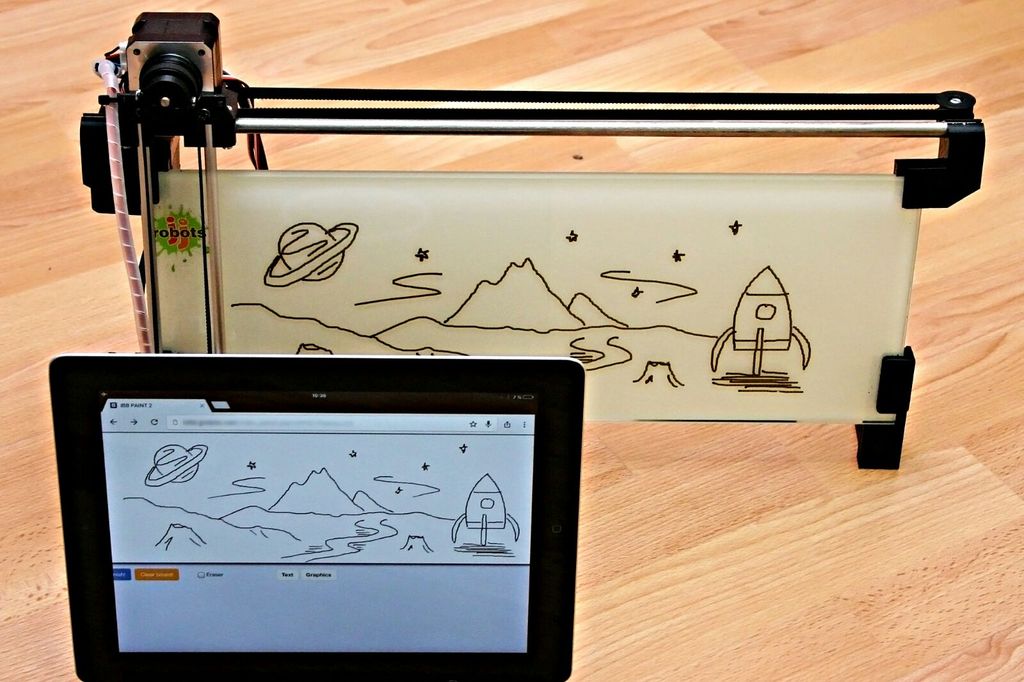

iBoardbot – это открытый интернет-управляемый робот на базе ARDUINO, предназначенный для точного рисования текстов и изображений. Он также может быстро и эффективно стирать свои произведения.
Модель позволяет отправлять команды из любой точки мира, благодаря многопользовательскому интерфейсу, что делает её идеальной для совместного использования, например, в качестве доски объявлений или Twitter-стены в магазине.
Особенности конструкции:
- Режим рисования: Робот точно воспроизводит заданные рисунки, позволяя нескольким пользователям одновременно участвовать в процессе с разных устройств.
- Графический режим: Возможность загрузки собственных графиков через веб-приложение iBoardbot.

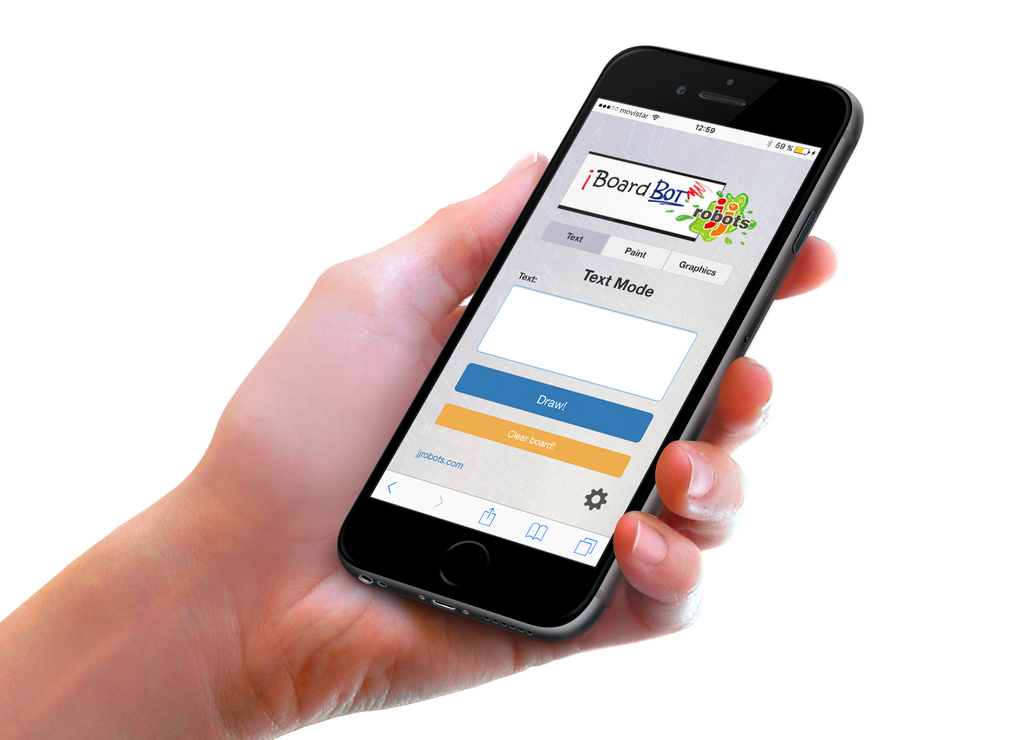

- Текстовый режим: Отправляйте текст, и робот автоматически подстроит его под размер доски.
Рекомендации по печати:

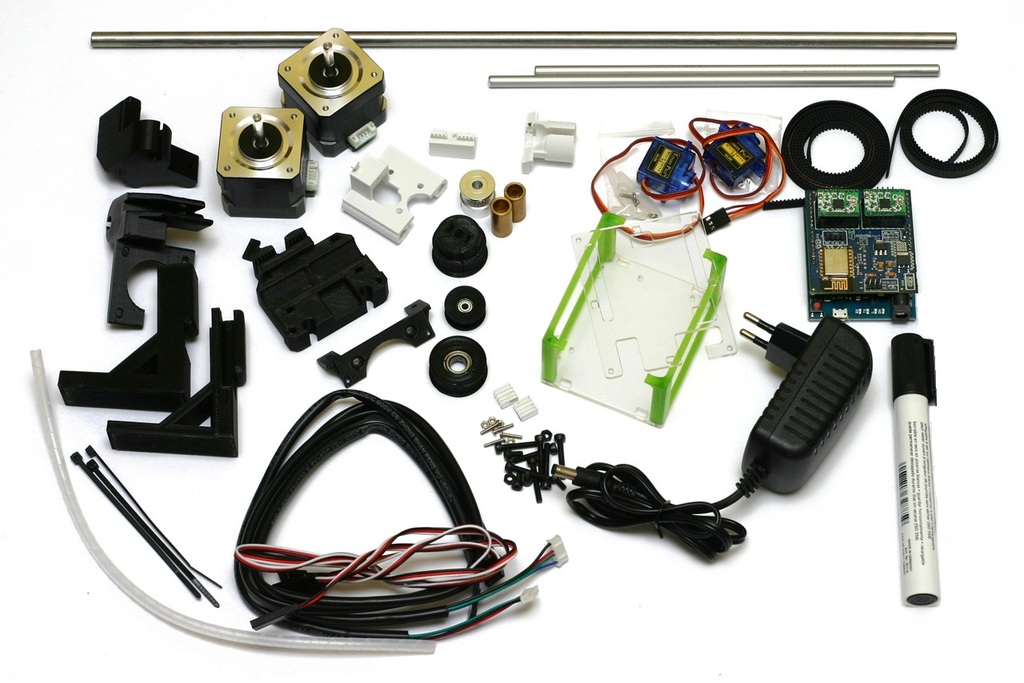

Для сборки iBoardbot потребуются следующие материалы:
- GT2 ремень (два сегмента 53+100 см)

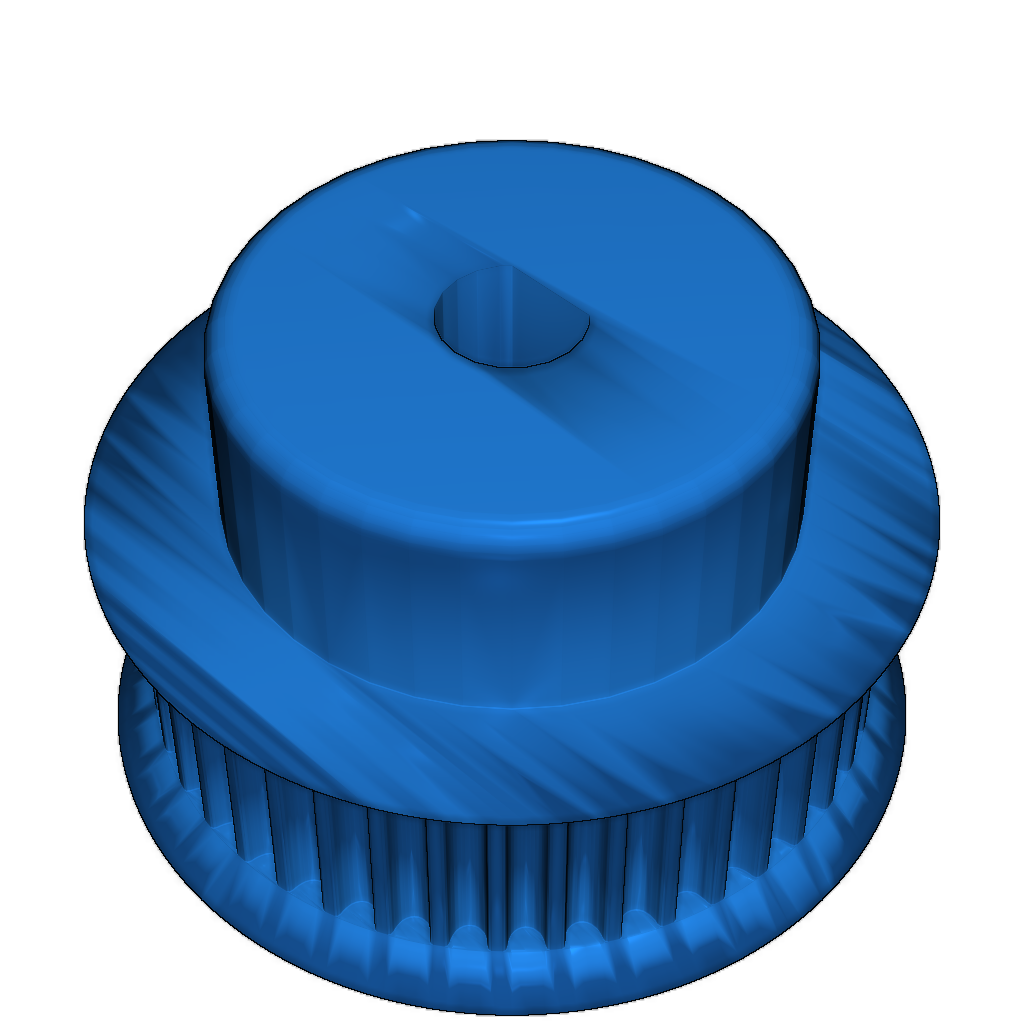

- Шкив GT2 с 20 зубьями
- Подшипники 608 и 623
- Круглая нержавеющая стальная труба (8ммØ, 450мм длина)
- Алюминиевые трубки (6ммØ, 205мм длина)
- Сервокабели длиной 30 см
- Шаговые моторы NEMA 17 (4.4Kg/cm)
Подробные инструкции по сборке можно найти по ссылке: сборочные инструкции iBoardbot.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
top_LEFT_support_FIXED.stl Тип: .stl | Размер: 5.69 MBСкачать
-
DSC_0590.tif Тип: .tif | Размер: 1.15 MBСкачать
-
iBoardBot_belt_support_drawing_header.stl Тип: .stl | Размер: 0.10 MBСкачать
-
iBoardBot_bottom__support_Y-axis.stl Тип: .stl | Размер: 0.58 MBСкачать
-
iBoardBot_marker_support.stl Тип: .stl | Размер: 0.34 MBСкачать
-
drawing_HEADER.stl Тип: .stl | Размер: 0.46 MBСкачать
-
eraser_v5_fixed.stl Тип: .stl | Размер: 0.11 MBСкачать
-
top_RIGHT_supportfixed.stl Тип: .stl | Размер: 0.61 MBСкачать
-
X_motor_ANGLE_support.stl Тип: .stl | Размер: 0.19 MBСкачать
-
belt_tensioner.stl Тип: .stl | Размер: 0.02 MBСкачать
-

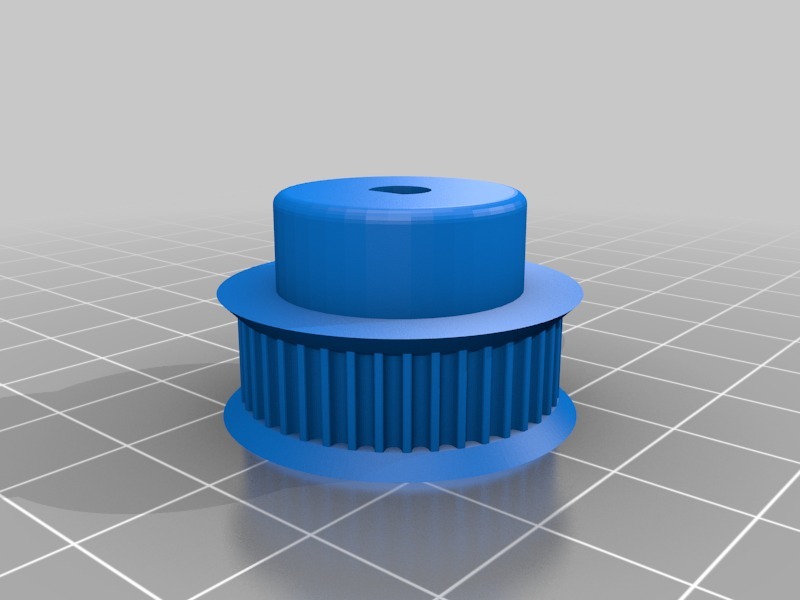

y_motor_pulley_42_J2.stl Тип: .stl | Размер: 0.31 MBСкачать
-
X-axis_pulley_V2.stl Тип: .stl | Размер: 0.10 MBСкачать
-

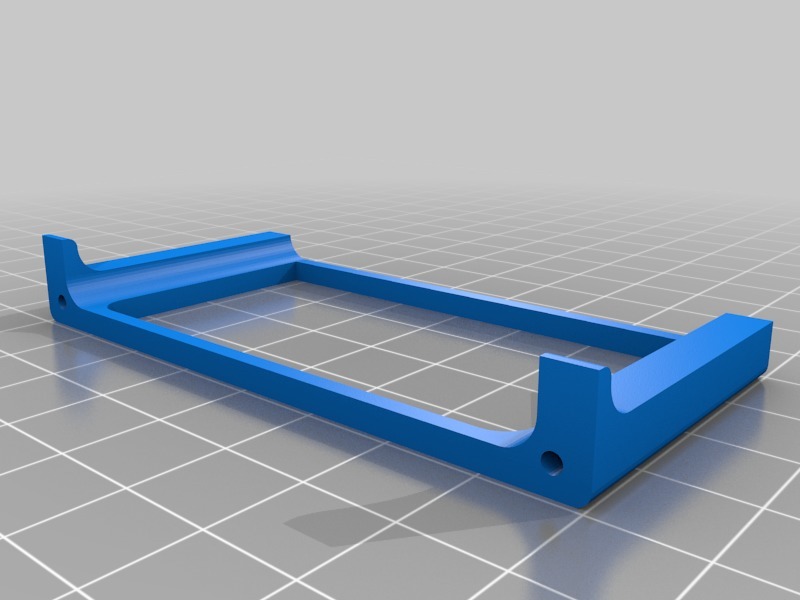

Electronics_CASE_LATERAL_[V3.stl Тип: .stl | Размер: 0.06 MBСкачать
-

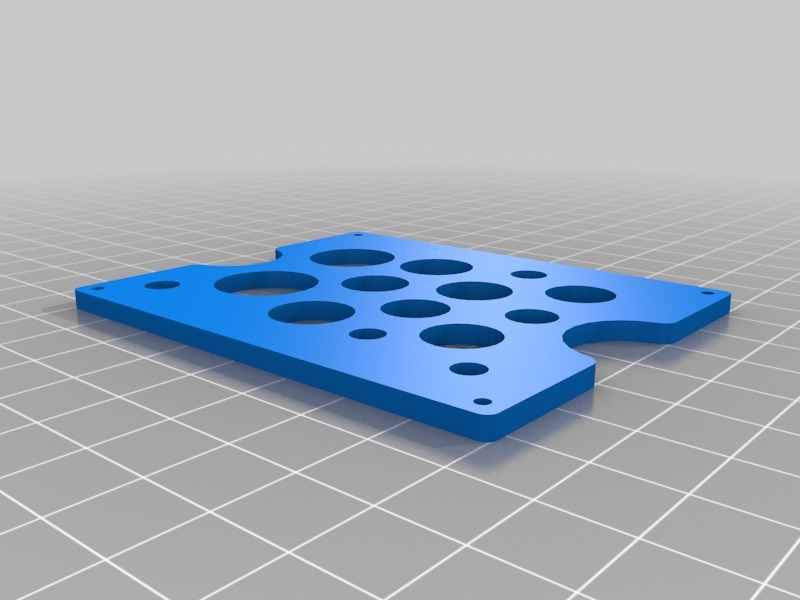

Electronics_CASE_BOTTOM_v2.stl Тип: .stl | Размер: 0.14 MBСкачать
-

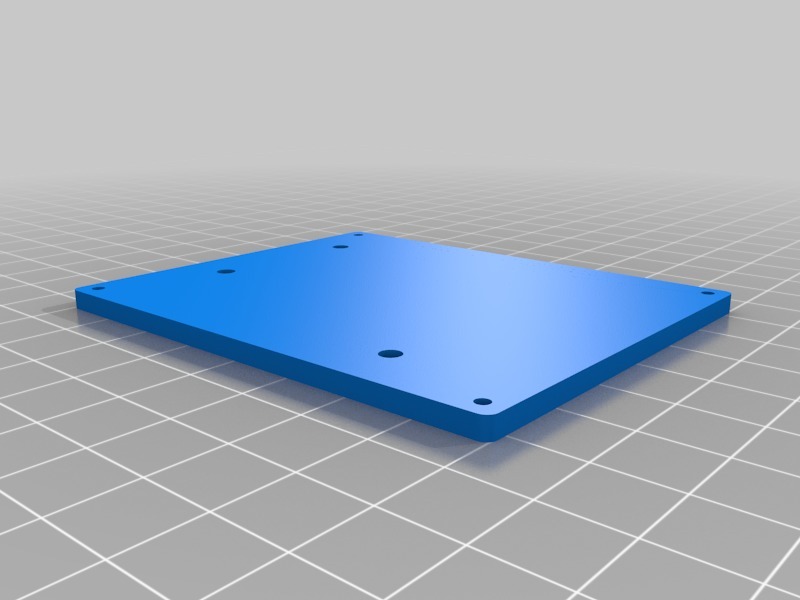

Electronics_CASE_TOP_v2.stl Тип: .stl | Размер: 0.18 MBСкачать
-
Left_and_Right_Legs_[V2.stl Тип: .stl | Размер: 0.40 MBСкачать
-

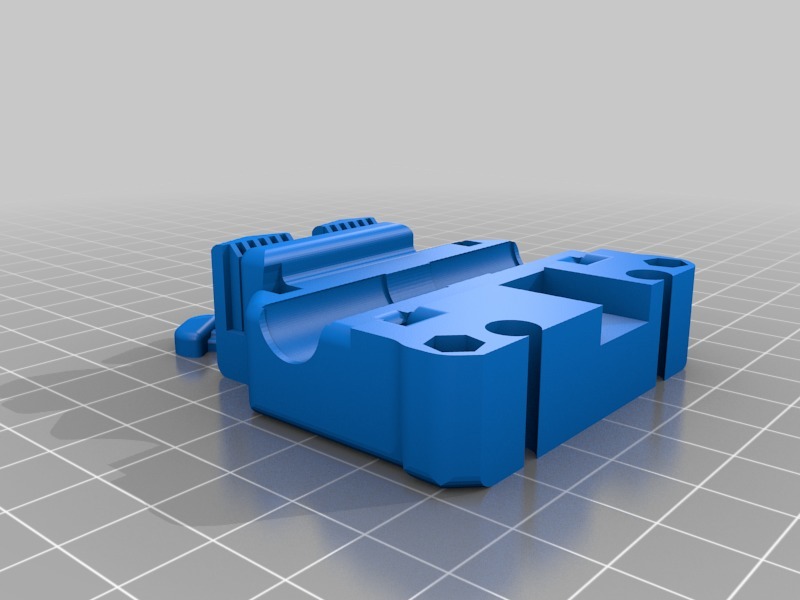

iBoardBot_X-axis_carriage_[V2.stl Тип: .stl | Размер: 0.50 MBСкачать
-
Pulley_Y_Axis.stl Тип: .stl | Размер: 0.10 MBСкачать
