Композитный планетарный редуктор NEMA 17 (37:1 или 49.3:1)

admin | 10.12.2025

Предыдущая модель Следующая модель

3D Предпросмотр

Загрузка 3D модели...

ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение

Галерея (22)

(0)
25 54

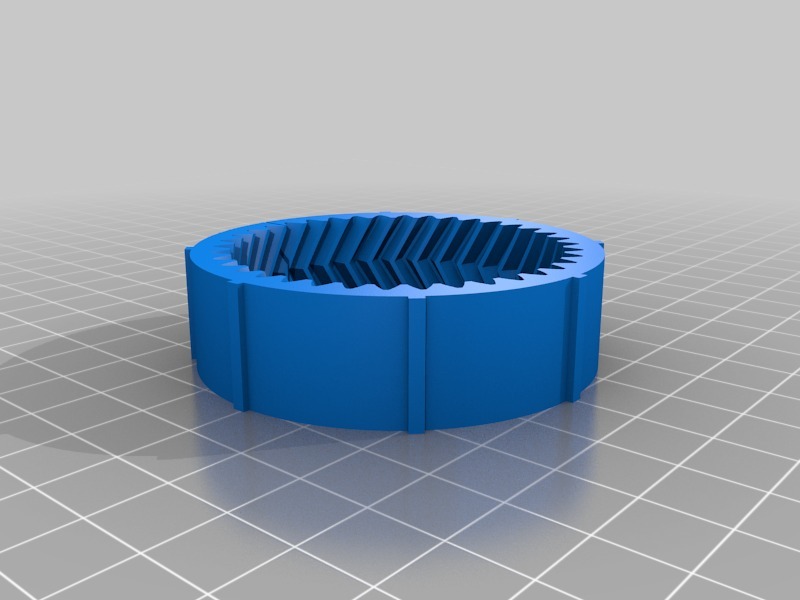

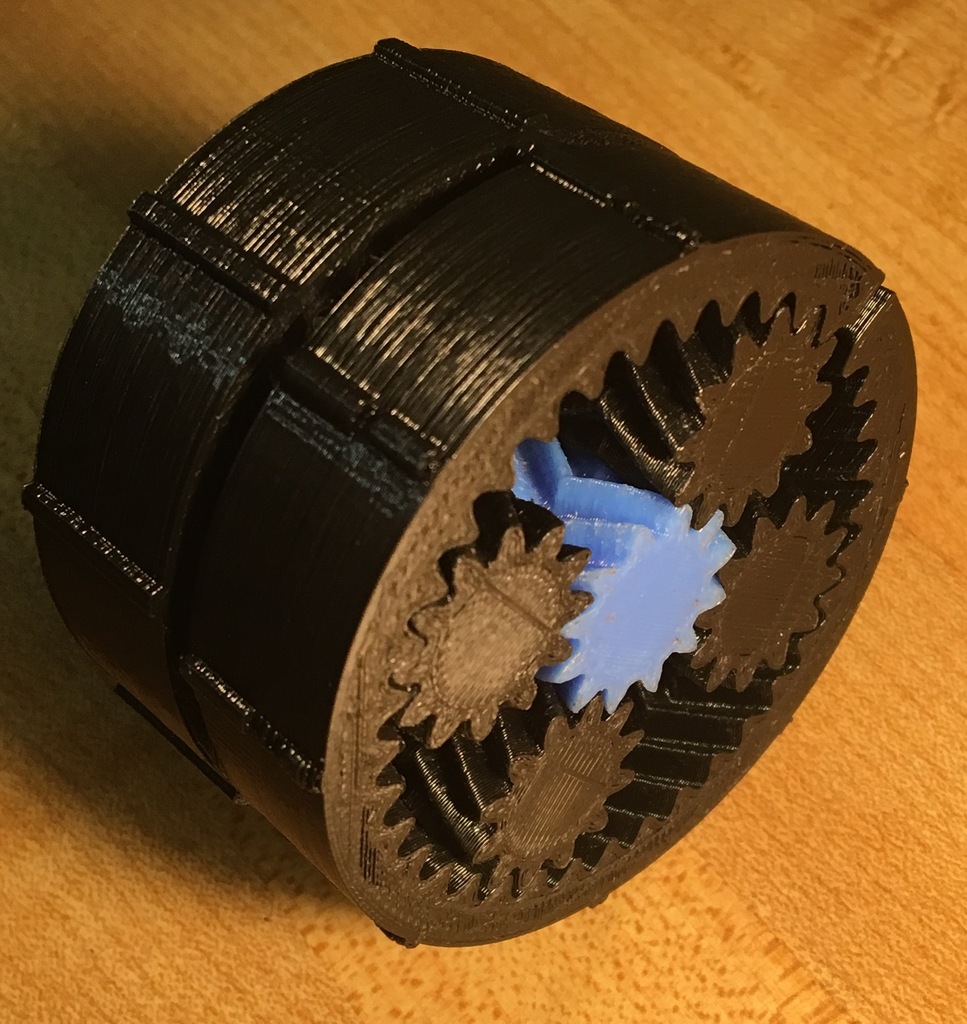

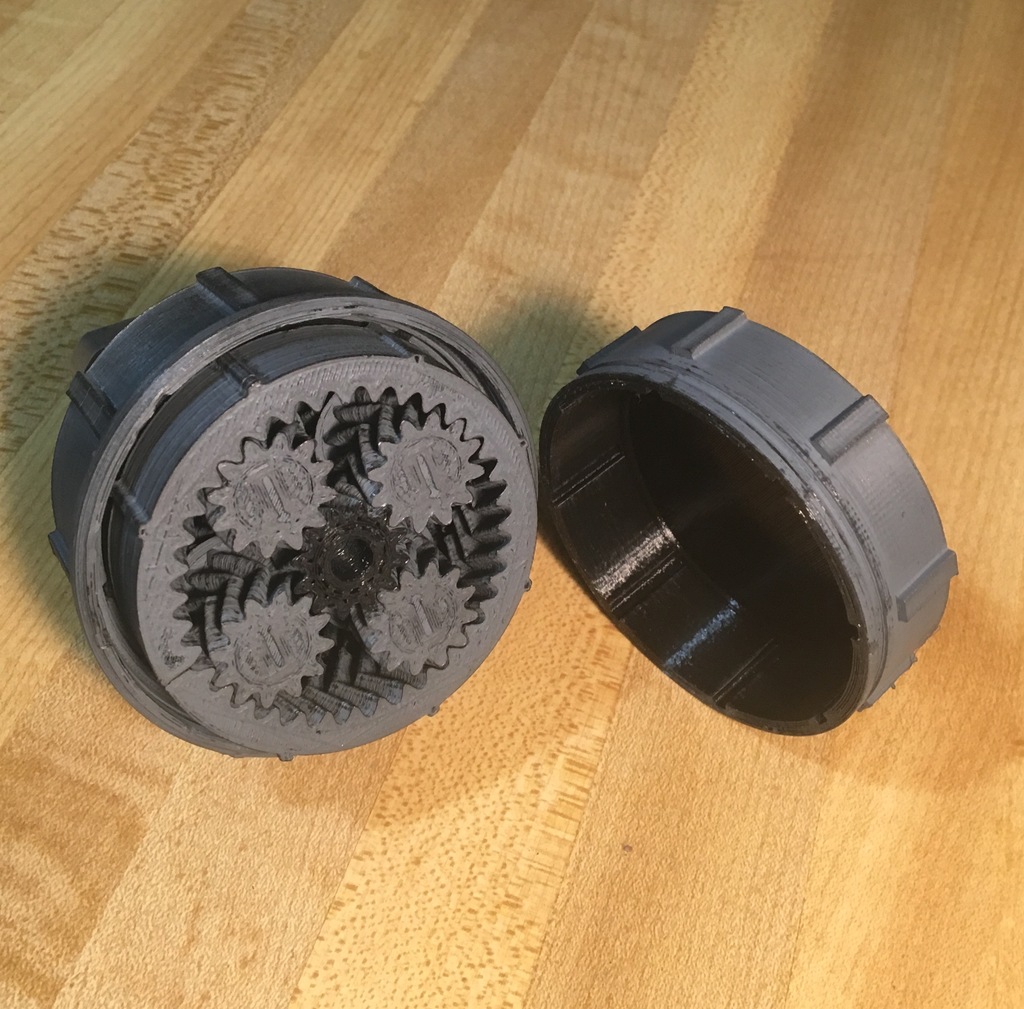

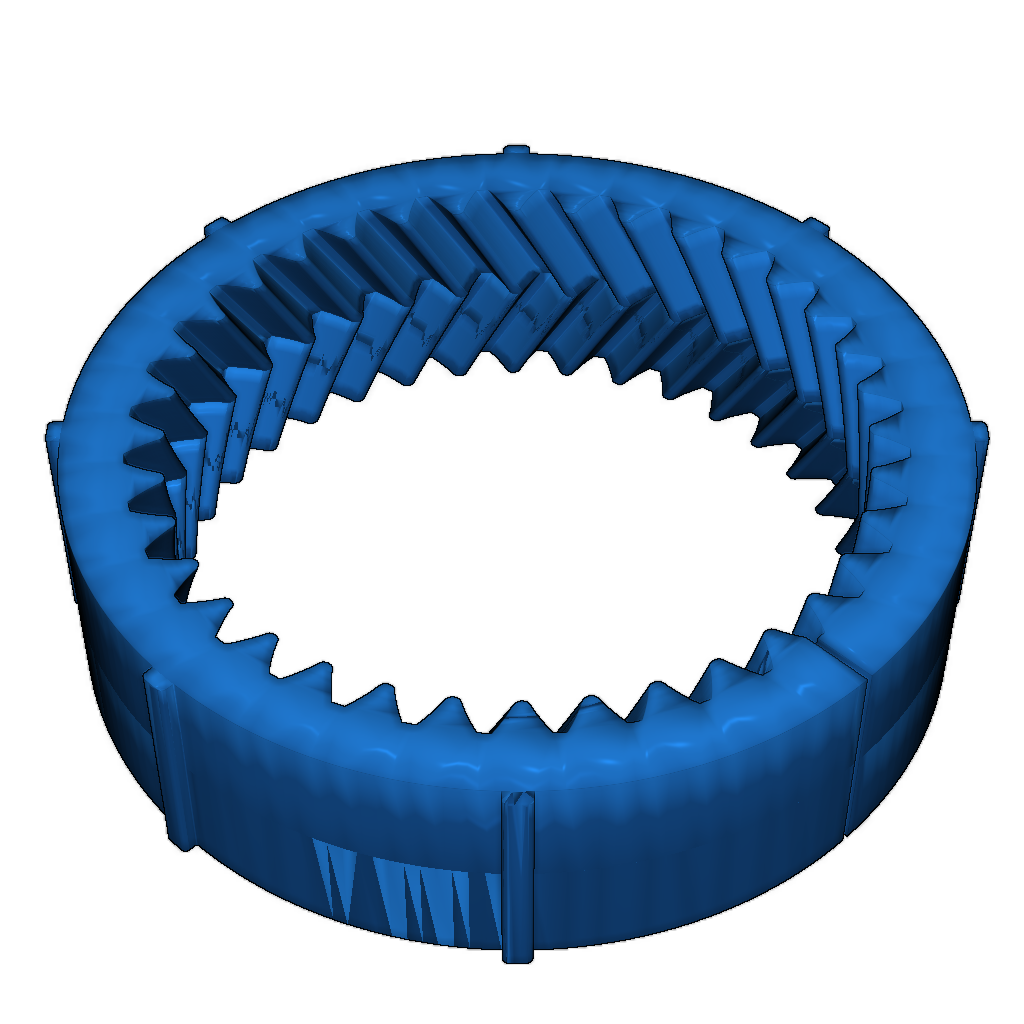

Модель представляет собой композитный планетарный редуктор, совместимый с моторами NEMA 17. Он отличается низким трением и может работать на высоких скоростях без необходимости в дополнительном оборудовании или подшипниках.

Применение: Идеален для применения в робототехнике и моделировании, где требуется высокая передача крутящего момента.

Особенности конструкции:

  • Доступны два соотношения редукции: 37:1 и 49.3:1.
  • Возможность настройки за счет замены солнечных шестерен.
  • Конструкция позволяет минимизировать зазоры, что улучшает производительность.

Рекомендации по печати:

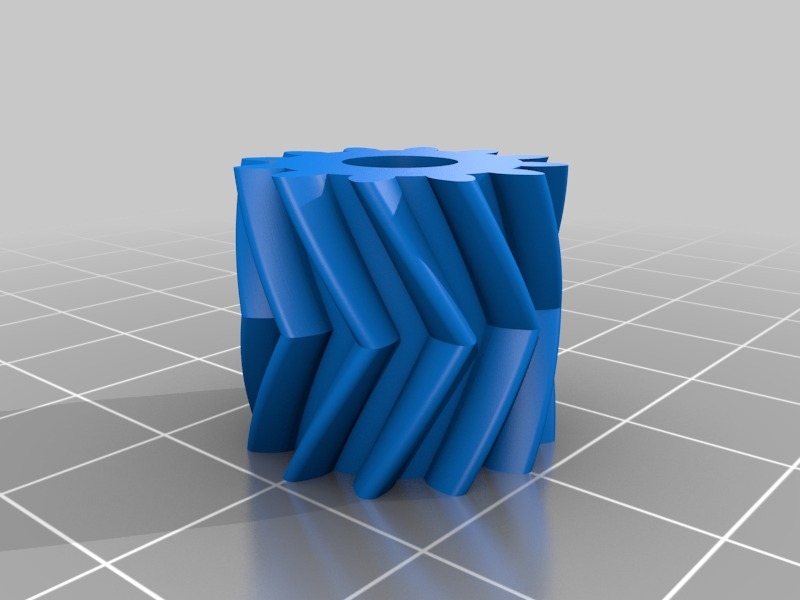

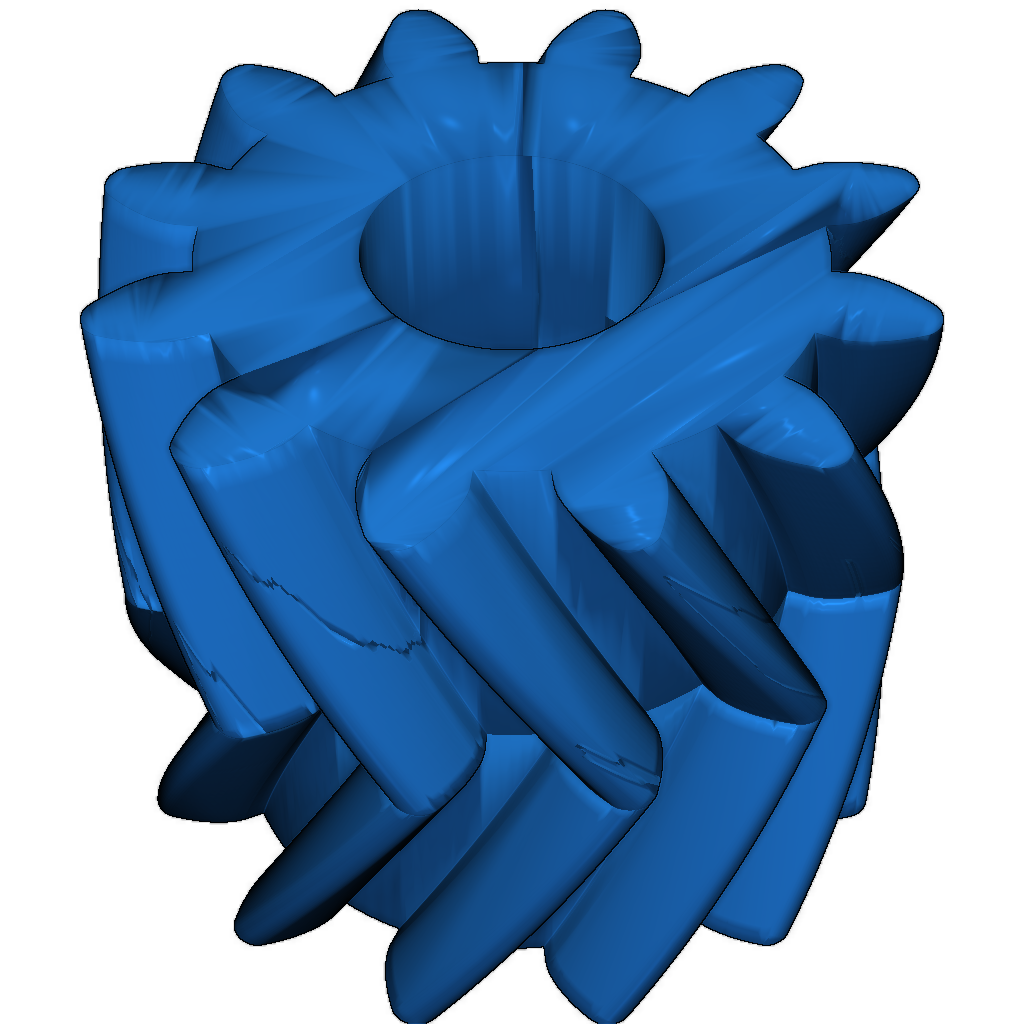

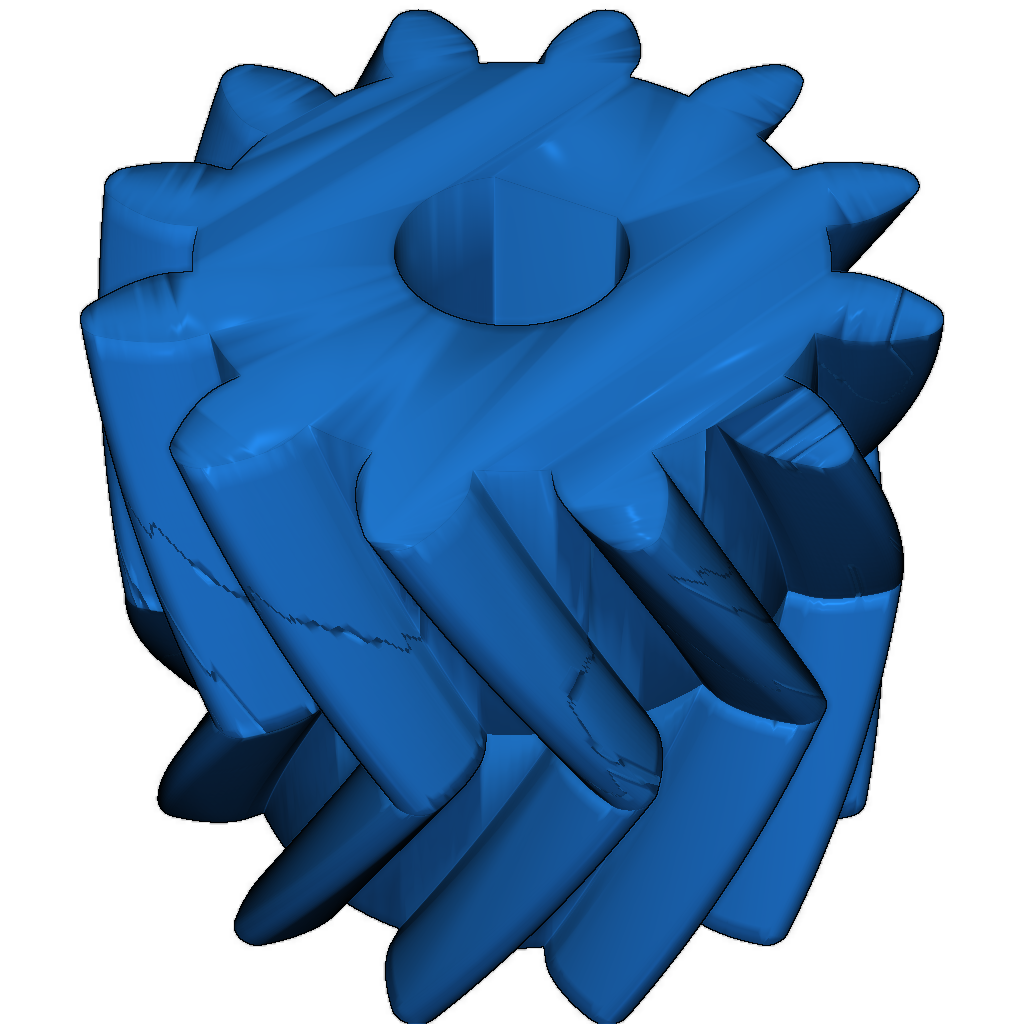

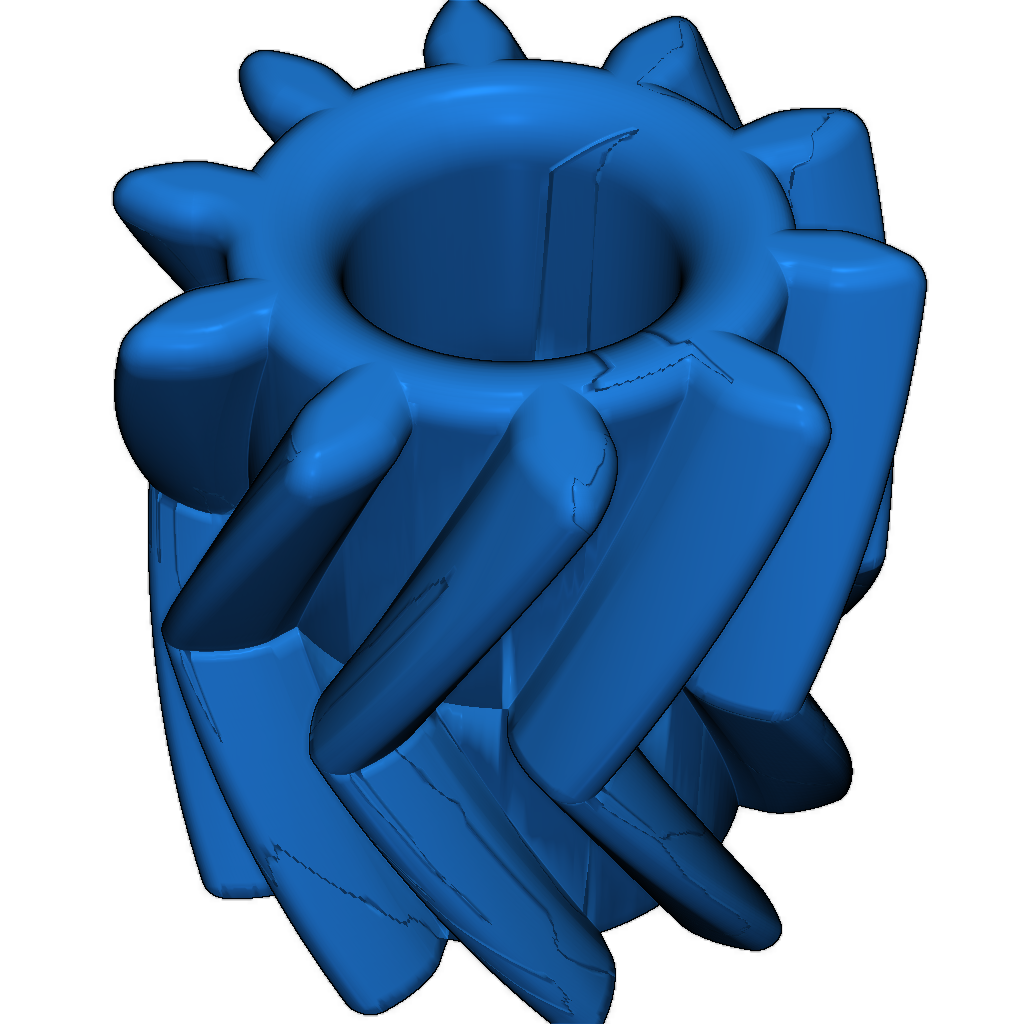

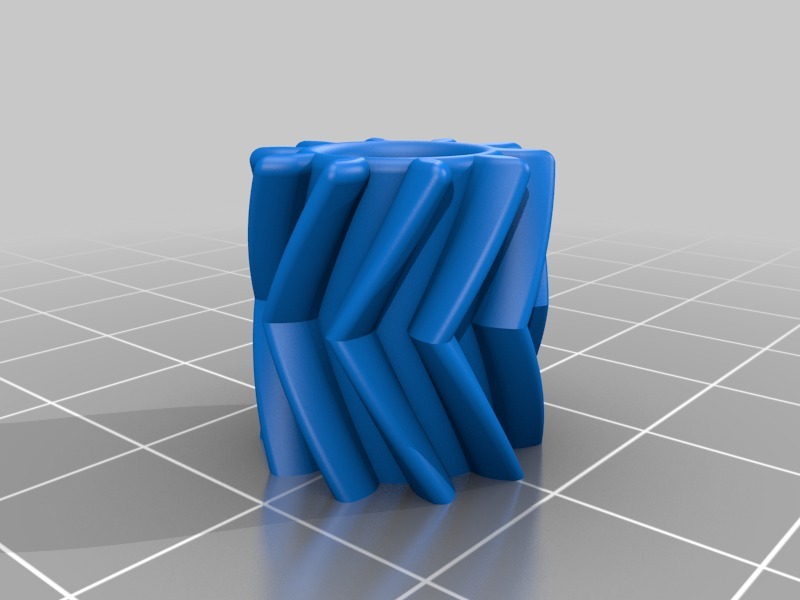

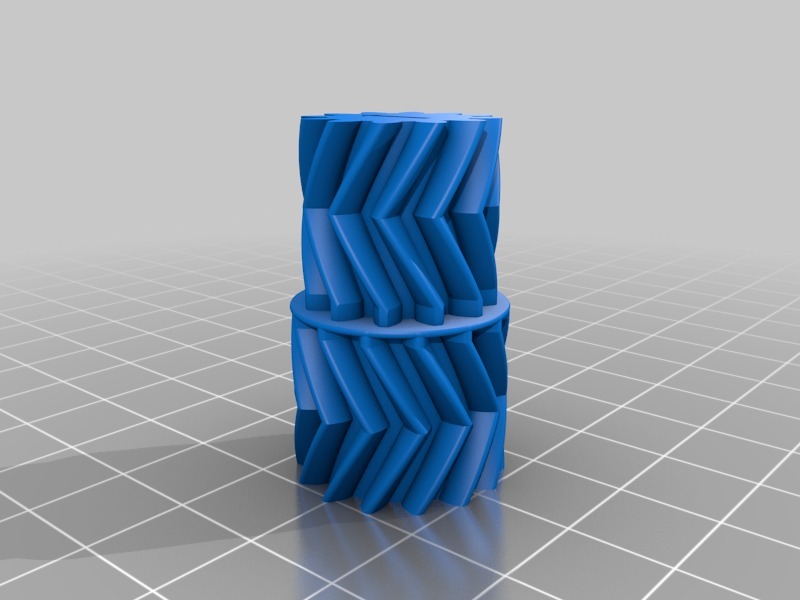

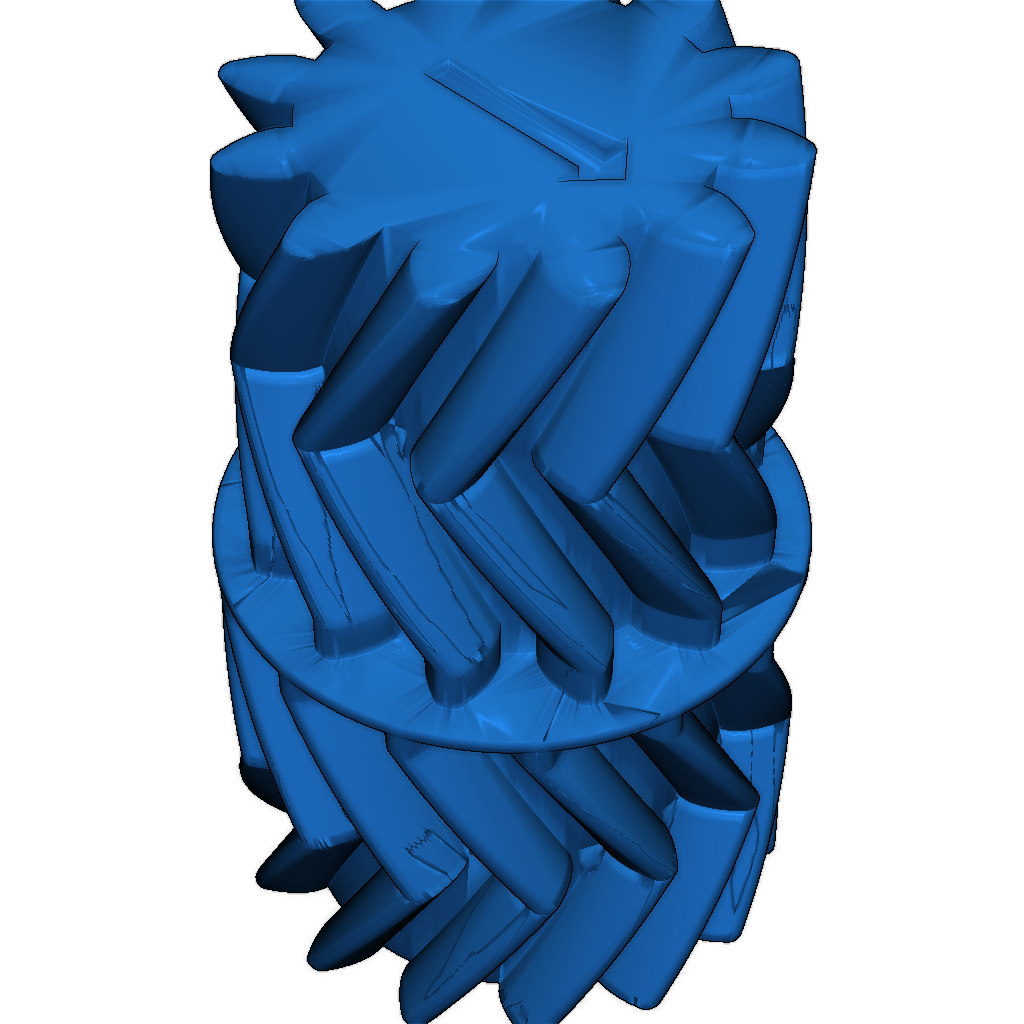

  • Печатайте 3 или 4 планетарные шестерни (рекомендуется 4).

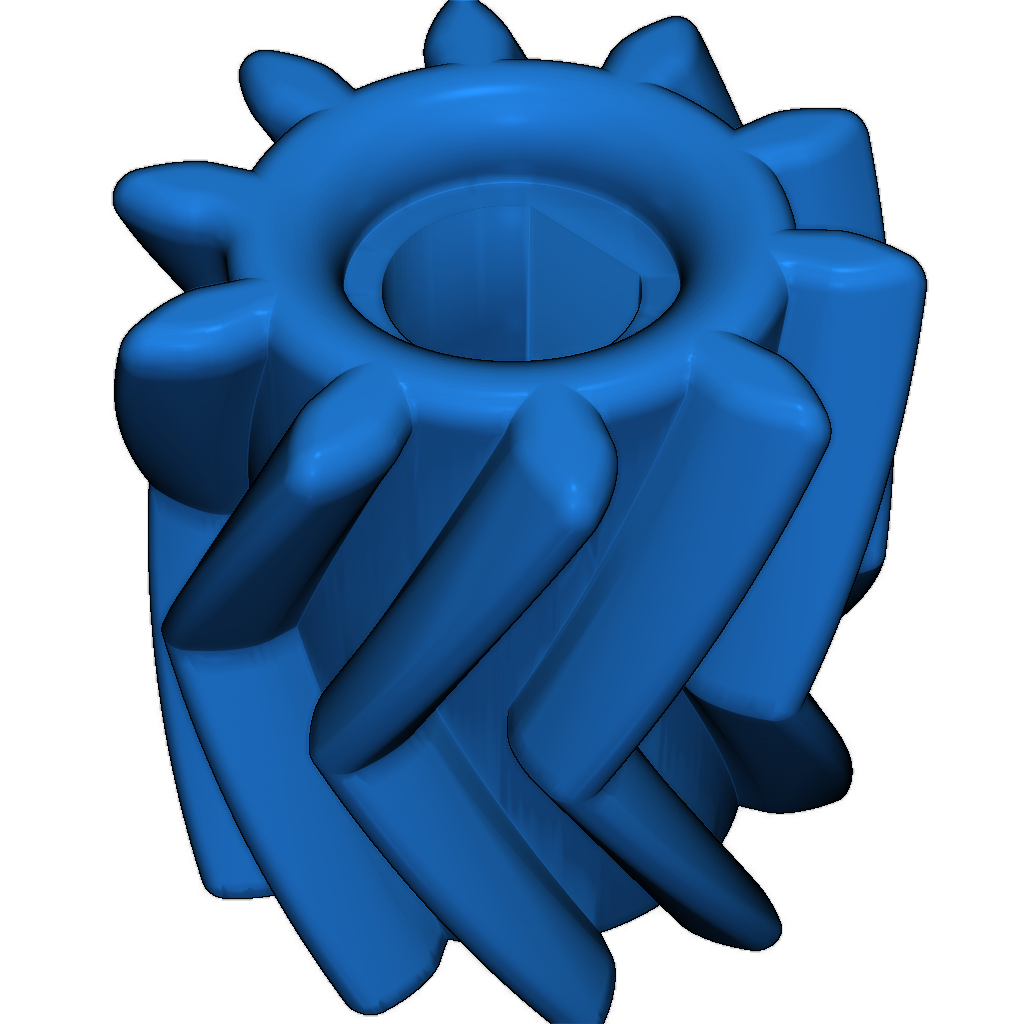

  • Для соотношения 37:1 используйте детали "Drive Sun 37:1" и "Driven Sun 37:1".
  • Для соотношения 49.3:1 используйте детали "Drive Sun 51:1" и "Driven Sun 51:1".

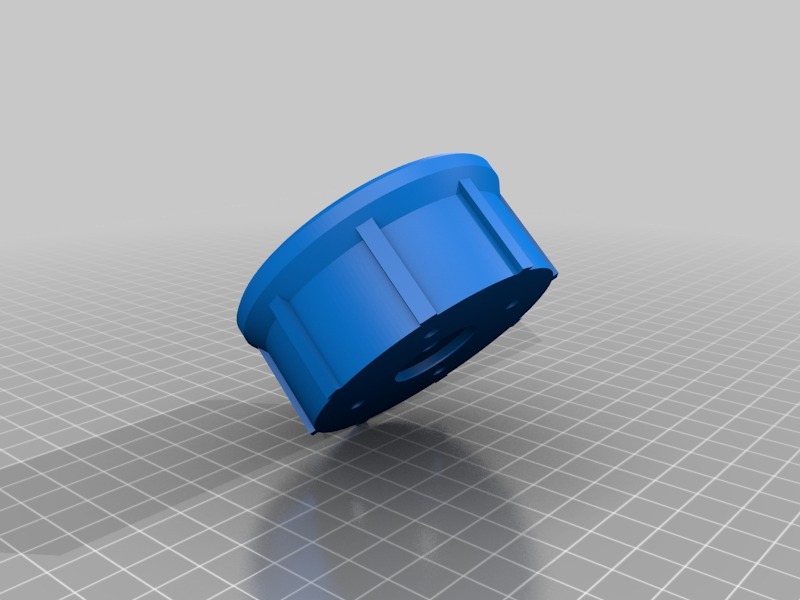

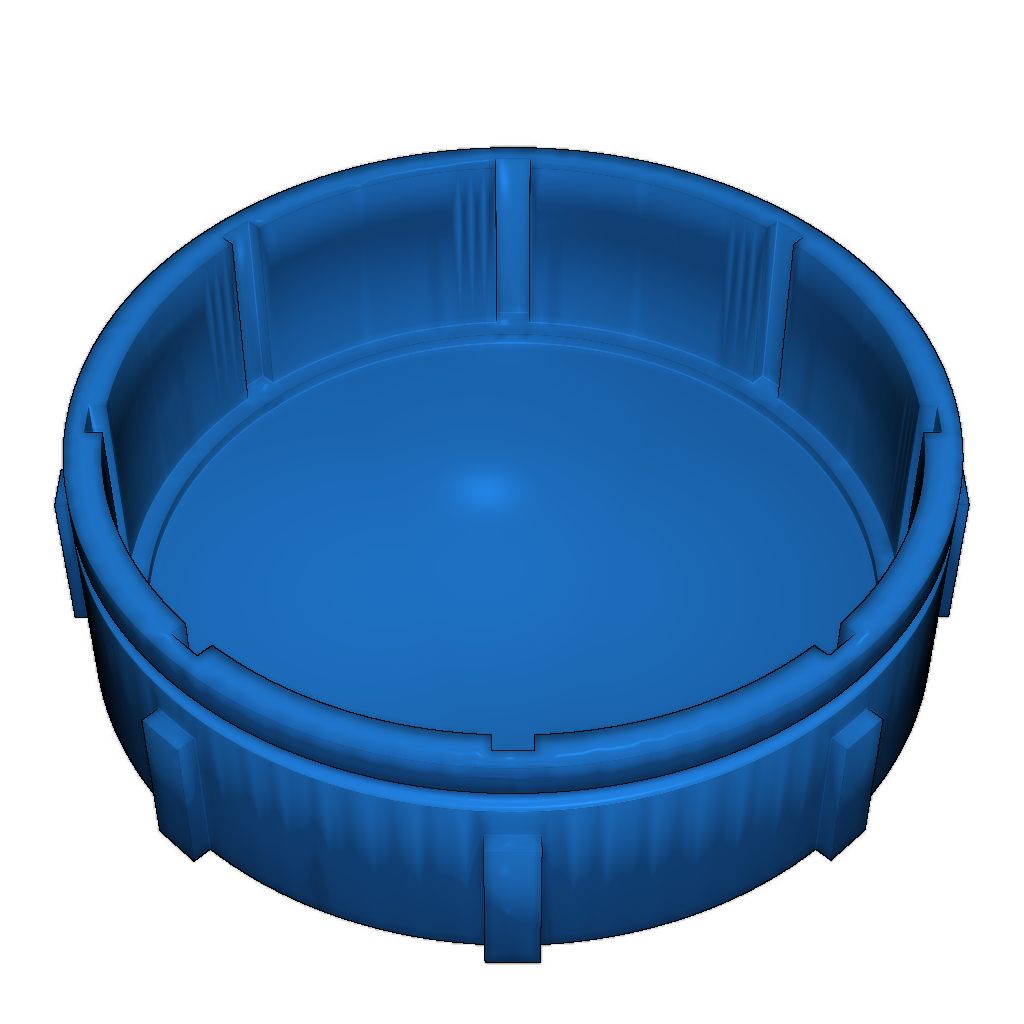

  • Рекомендуется печатать крепление для NEMA 17 и заглушку для лучшей работы редуктора.

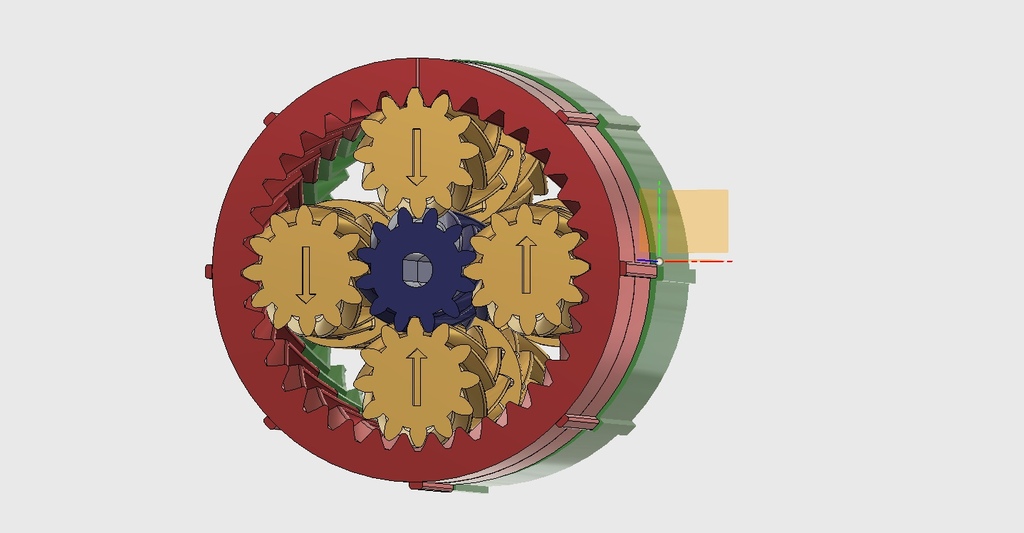

Обратите внимание на правильную сборку планетарных шестерен, следуя предоставленным инструкциям.
