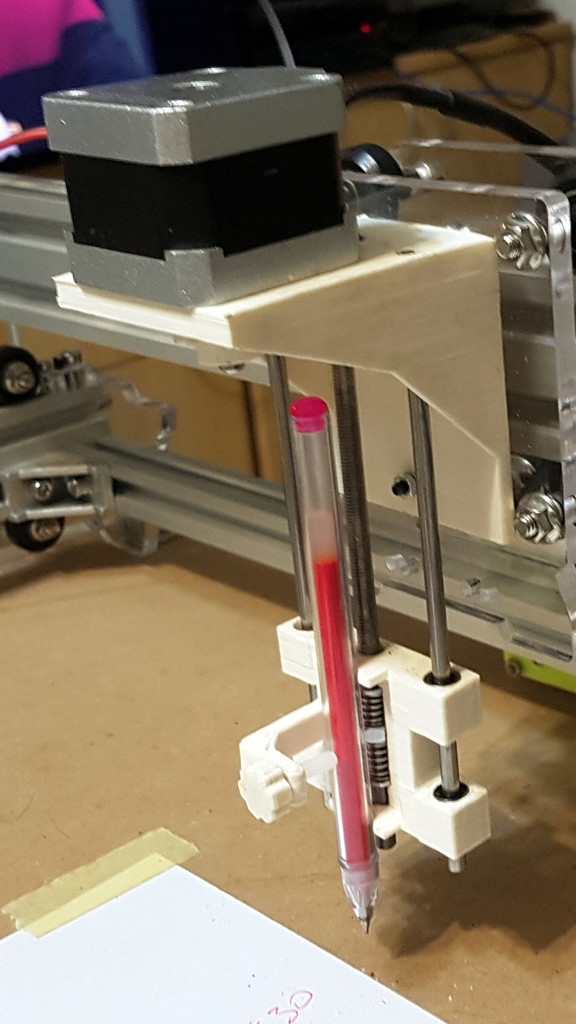

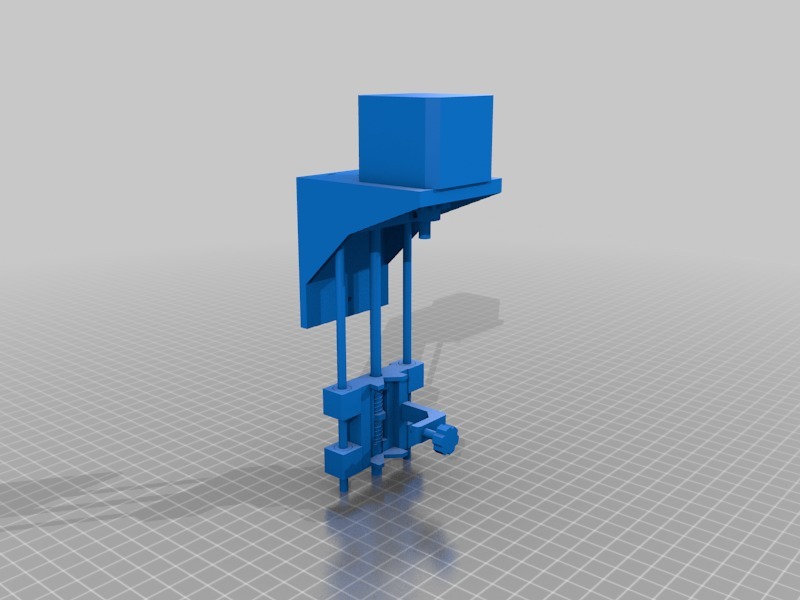

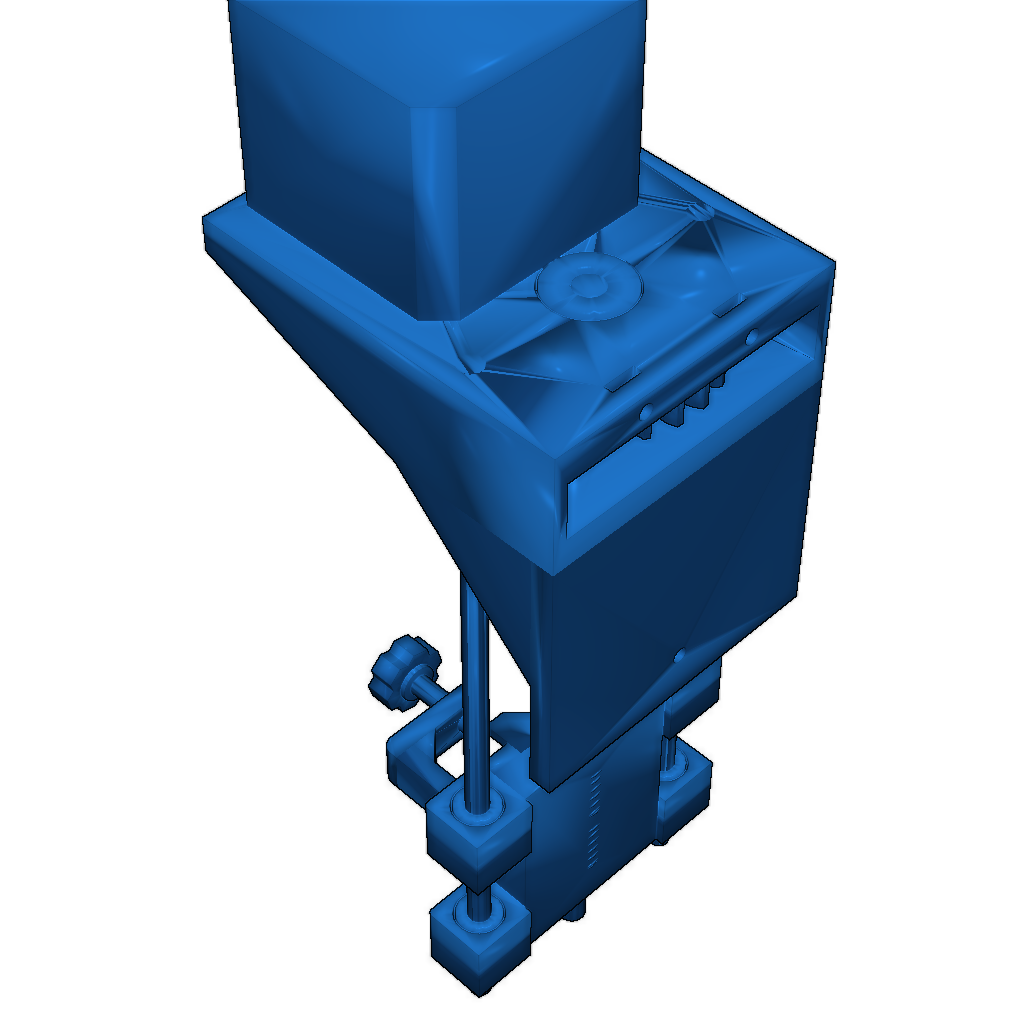

Модель Z-оси предназначена для преобразования лазерного резака EleksMaker в плоттер. Основная особенность конструкции заключается в использовании пружин, которые обеспечивают давление на ручку или маркер, позволяя использовать даже шариковые ручки для рисования.

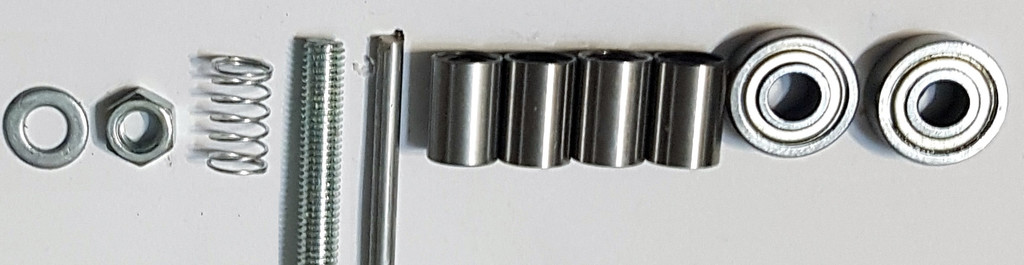

Компоненты:
- 3x LM4UU подшипника

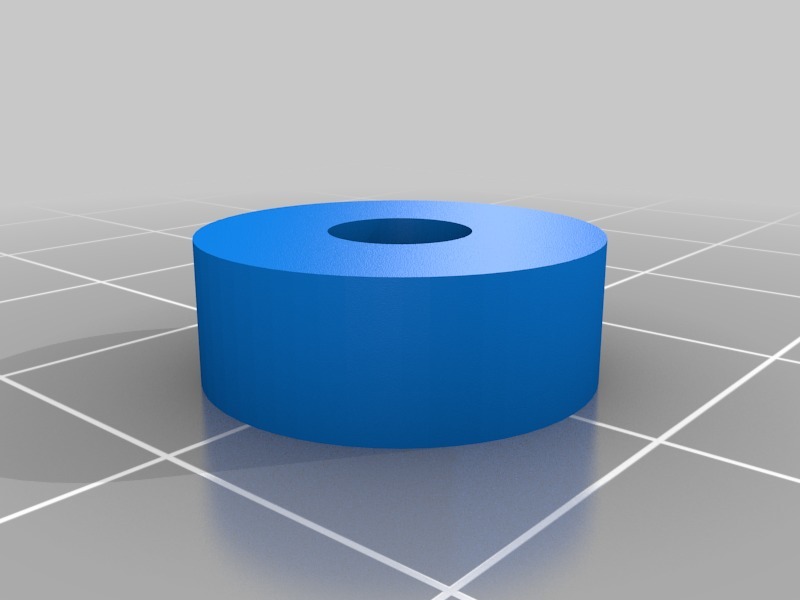

- 4x 605ZZ подшипника
- 2x гладкая штанга 4мм (140мм)
- 1x резьбовая штанга M5 (140мм)

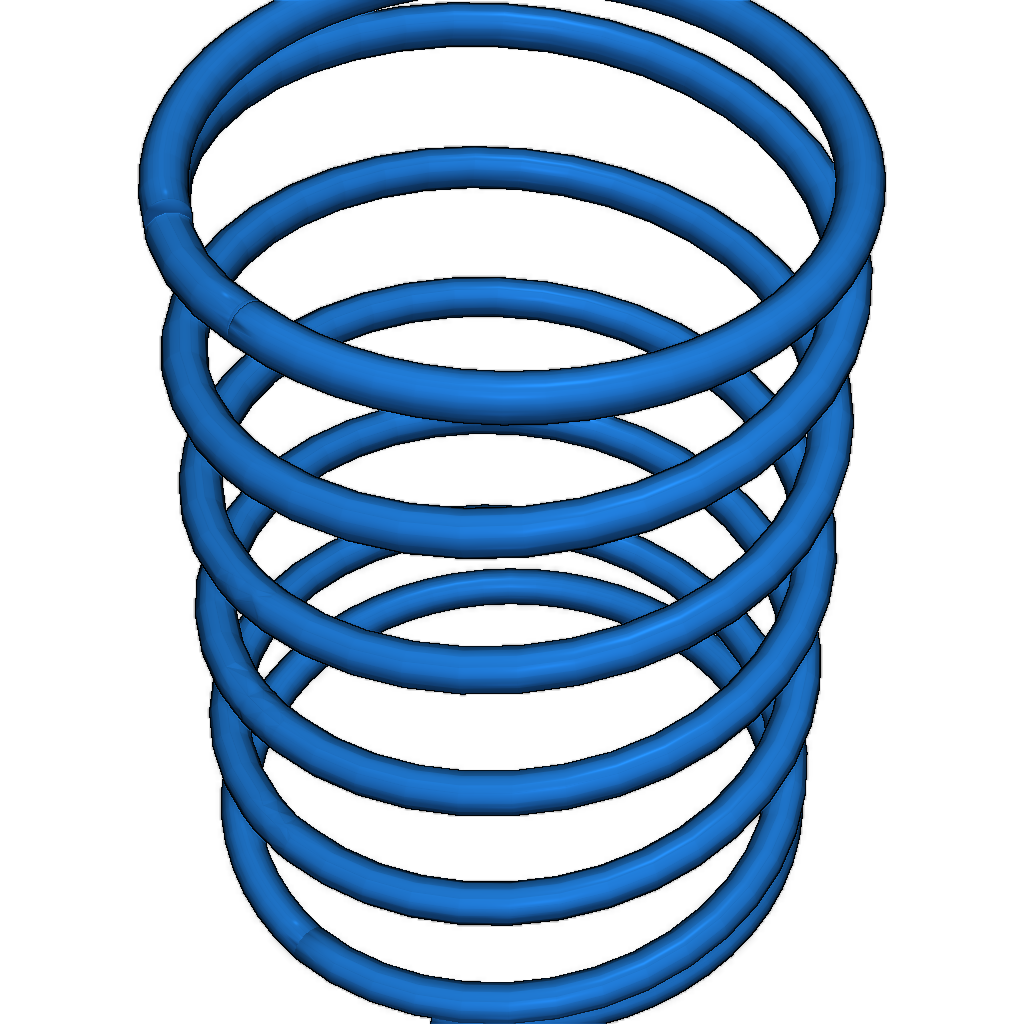

- 2x пружина стальная 6x12мм
- 1x гайка M5
- 2x шайба 5x9мм
- 1x шаговый двигатель Nema17 или аналогичный
- 2x винт M3x10мм
- 1x винт M3x15мм
- 2x квадратная гайка M3
- 1x гайка M3

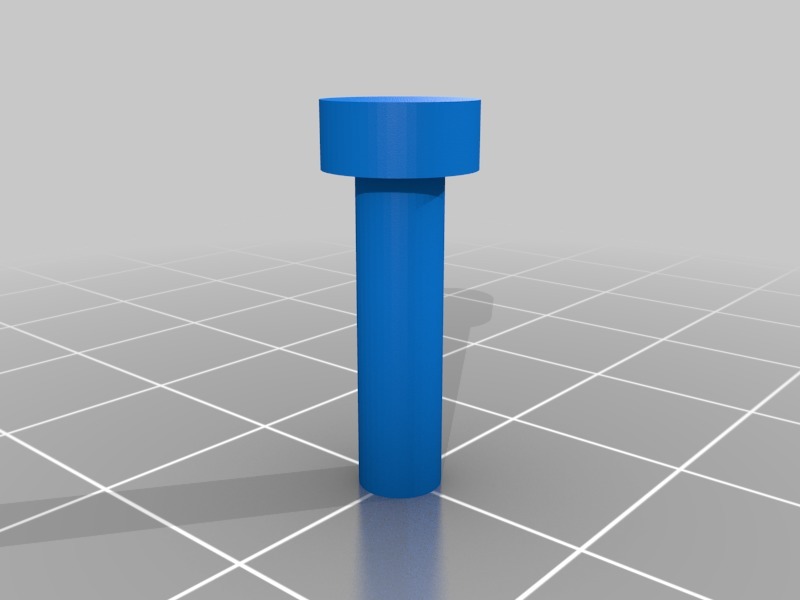

- 1x пластиковый винт M4x15
Рекомендации по печати: Убедитесь, что все компоненты точно соответствуют размерам, указанным выше, для обеспечения правильной сборки и функционирования модели.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-

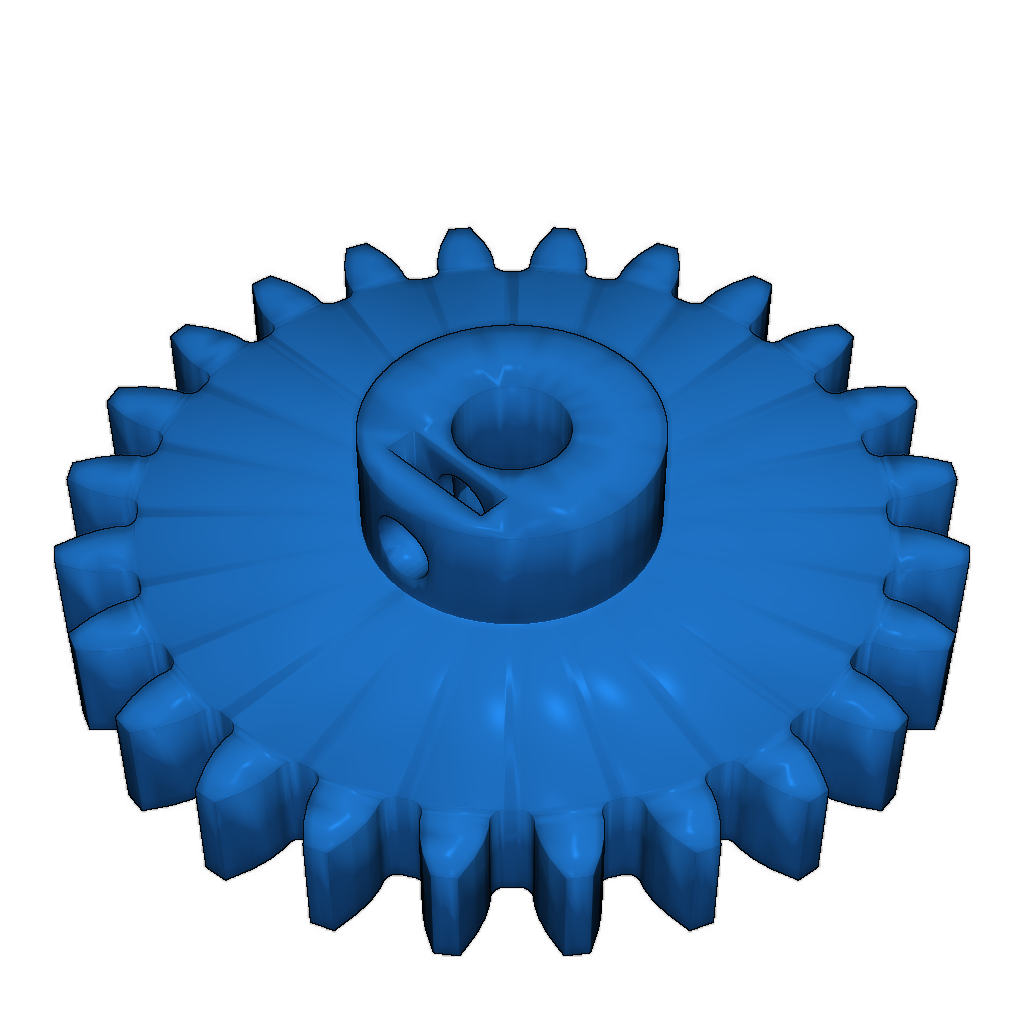

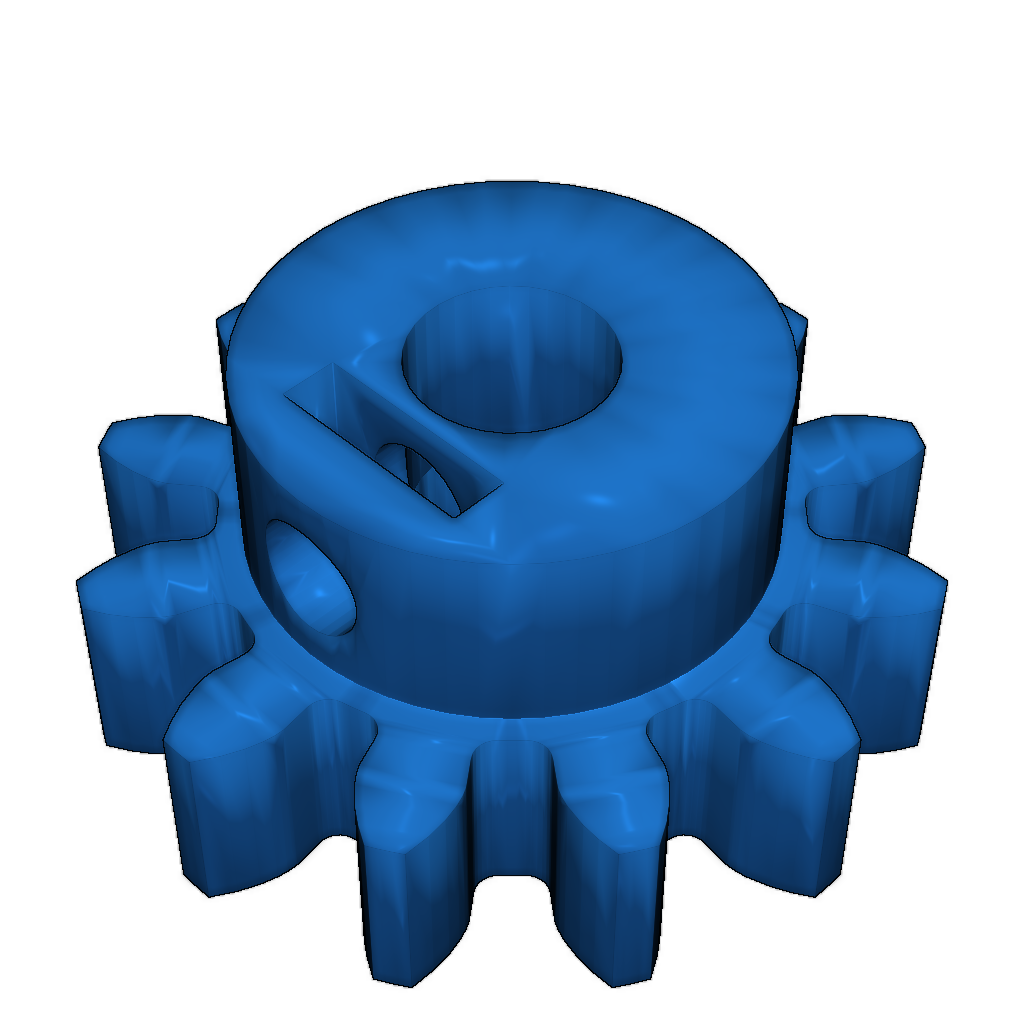

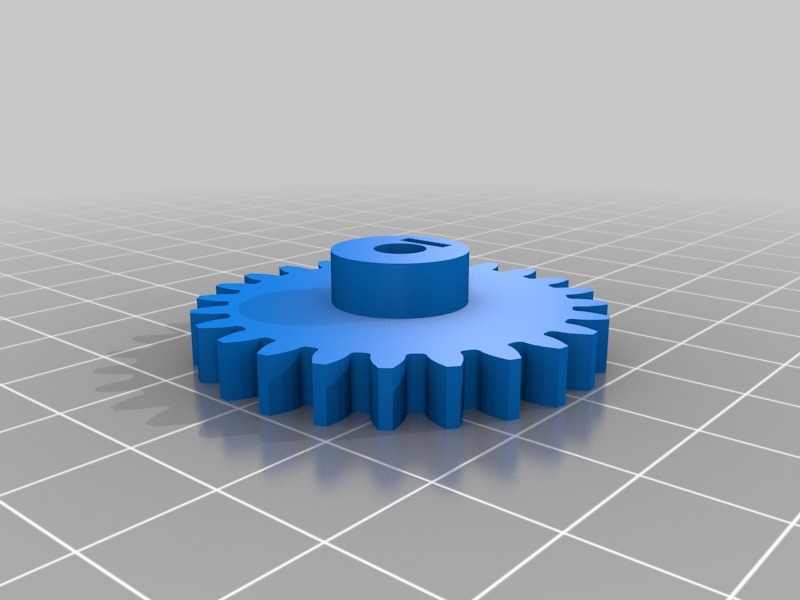

Gear2.stl Тип: .stl | Размер: 0.17 MBСкачать
-
Gear1.stl Тип: .stl | Размер: 0.13 MBСкачать
-
Z-Axix_Plotter.stl Тип: .stl | Размер: 1.76 MBСкачать
-

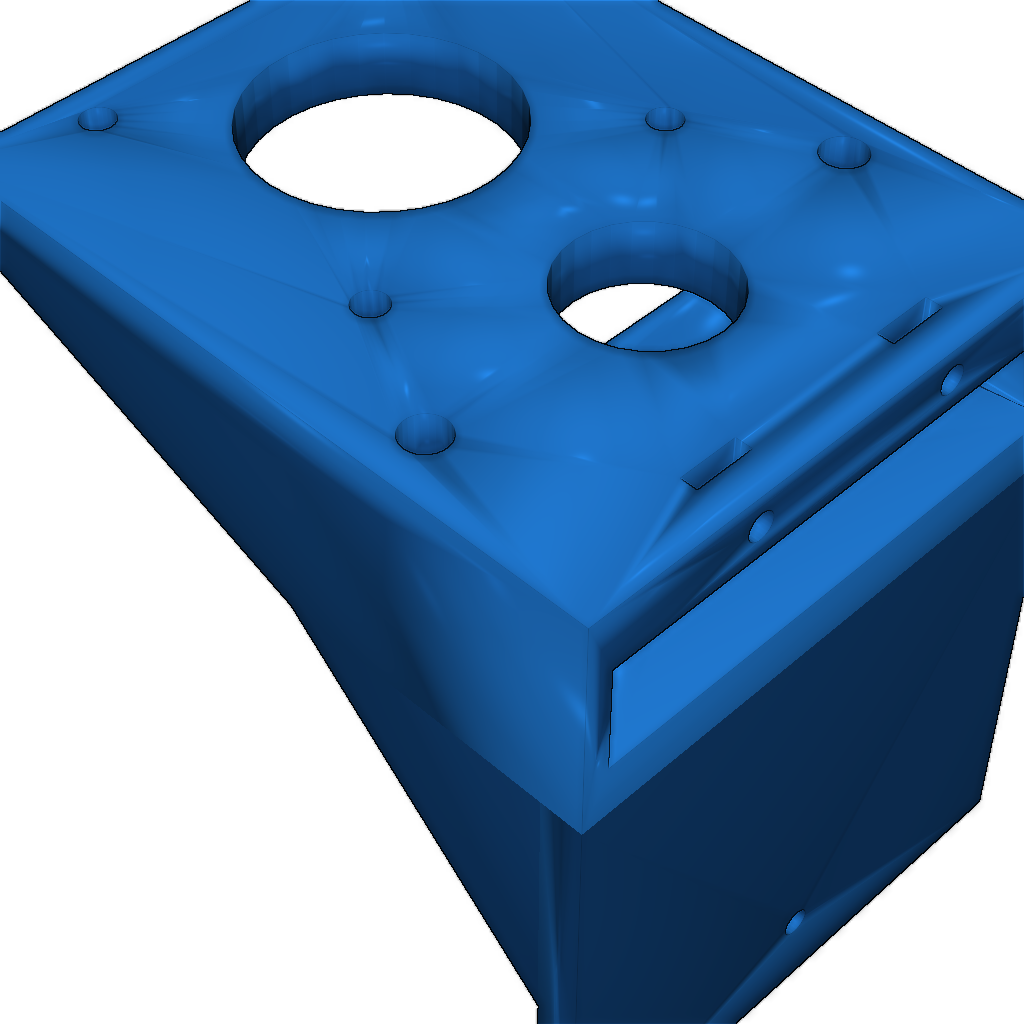

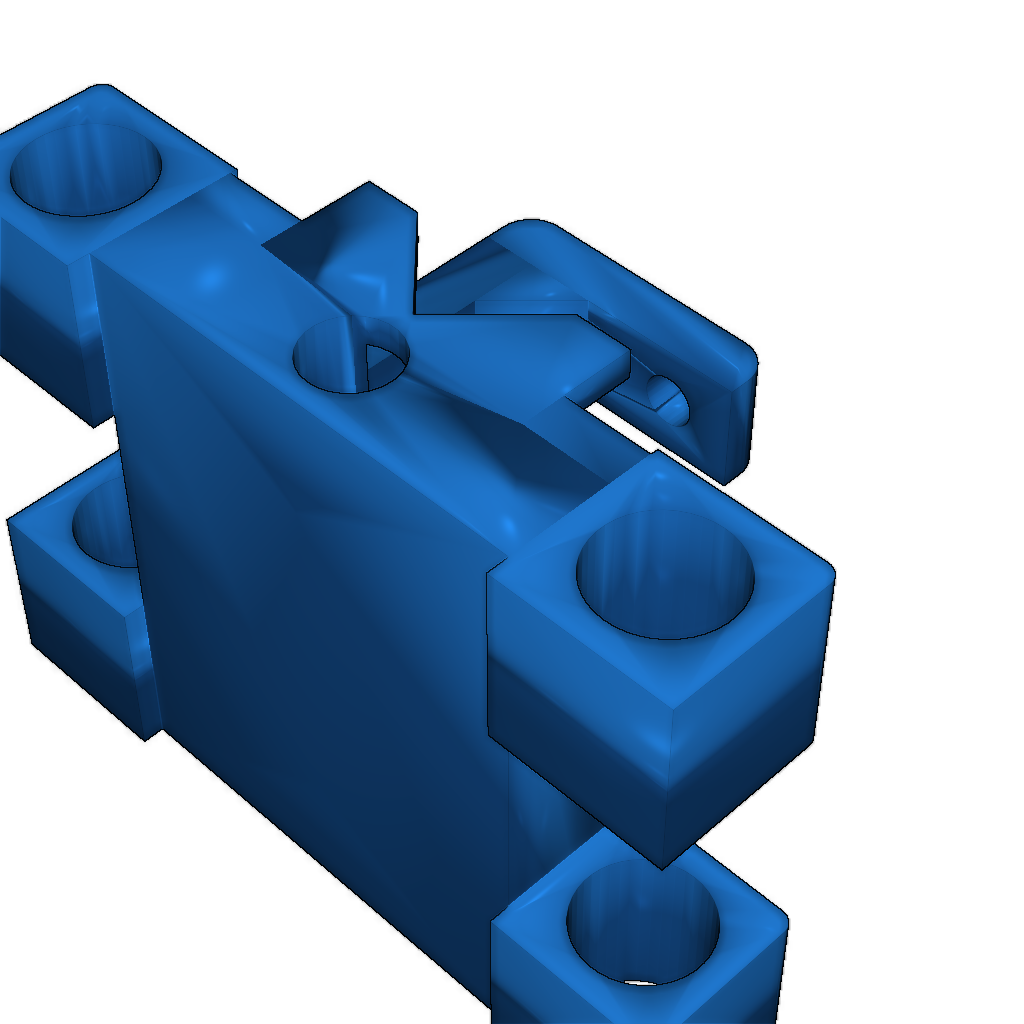

Z_Carrier.stl Тип: .stl | Размер: 0.08 MBСкачать
-

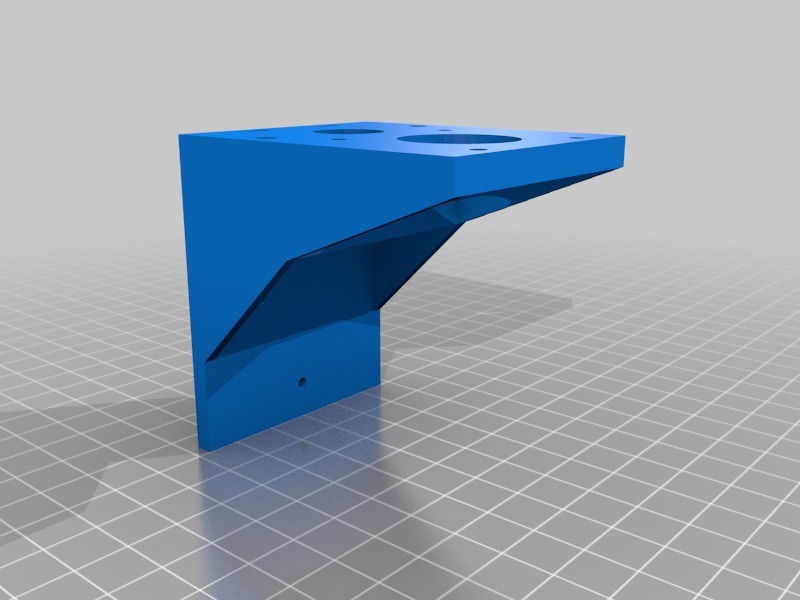

Z_Support.stl Тип: .stl | Размер: 0.10 MBСкачать
-

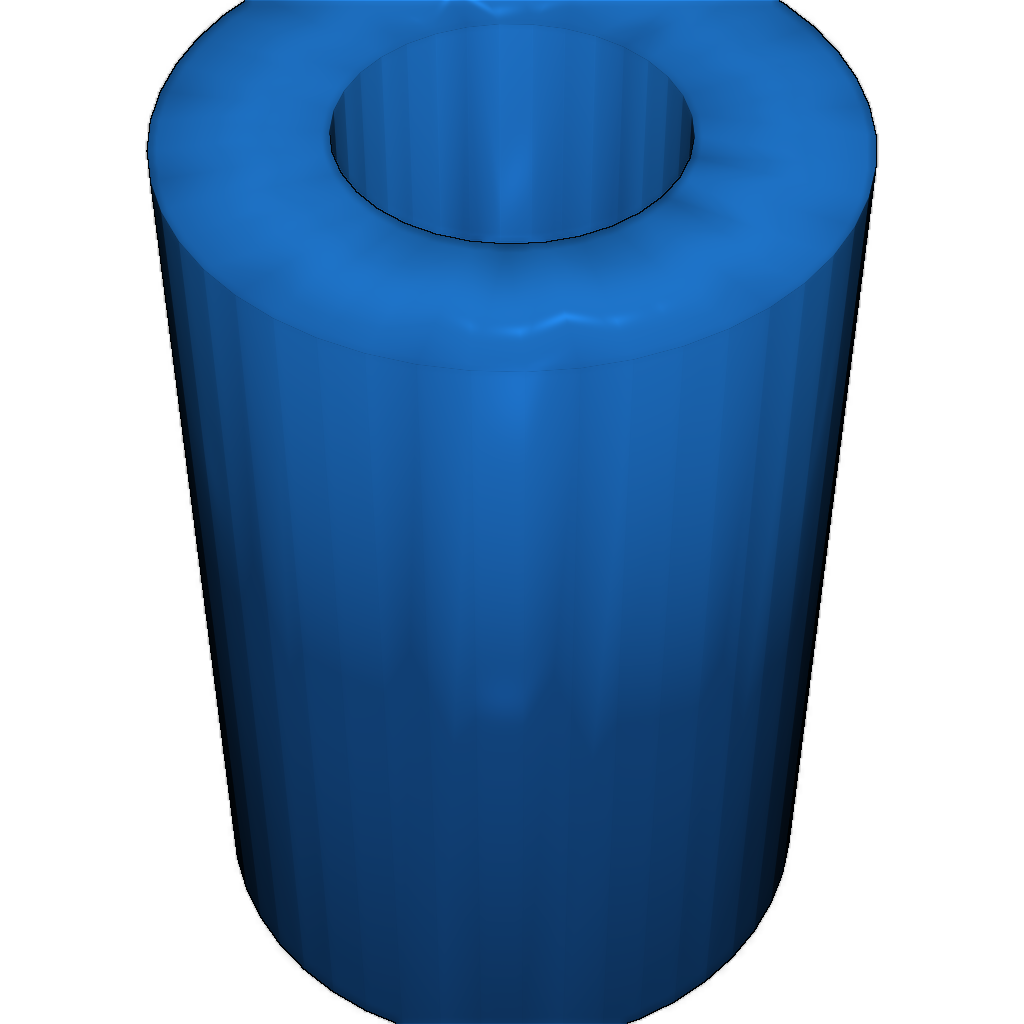

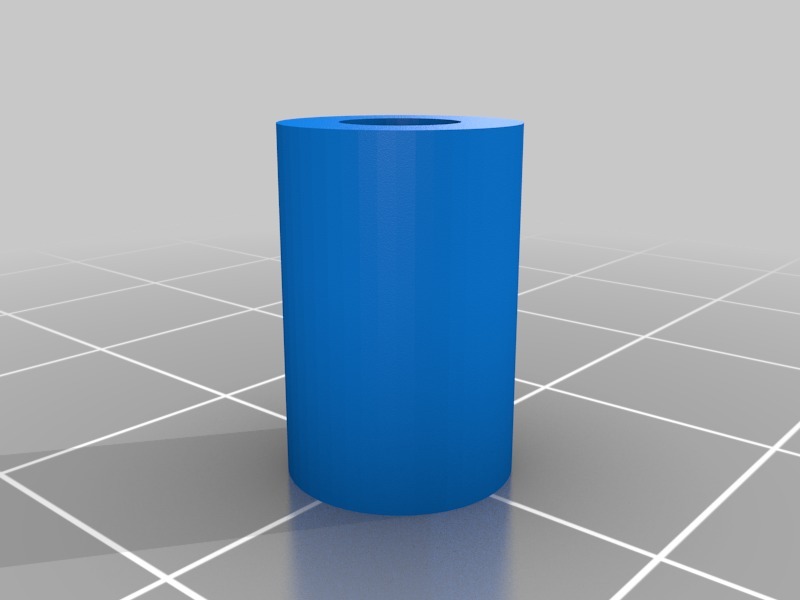

LM4UU.stl Тип: .stl | Размер: 0.02 MBСкачать
-

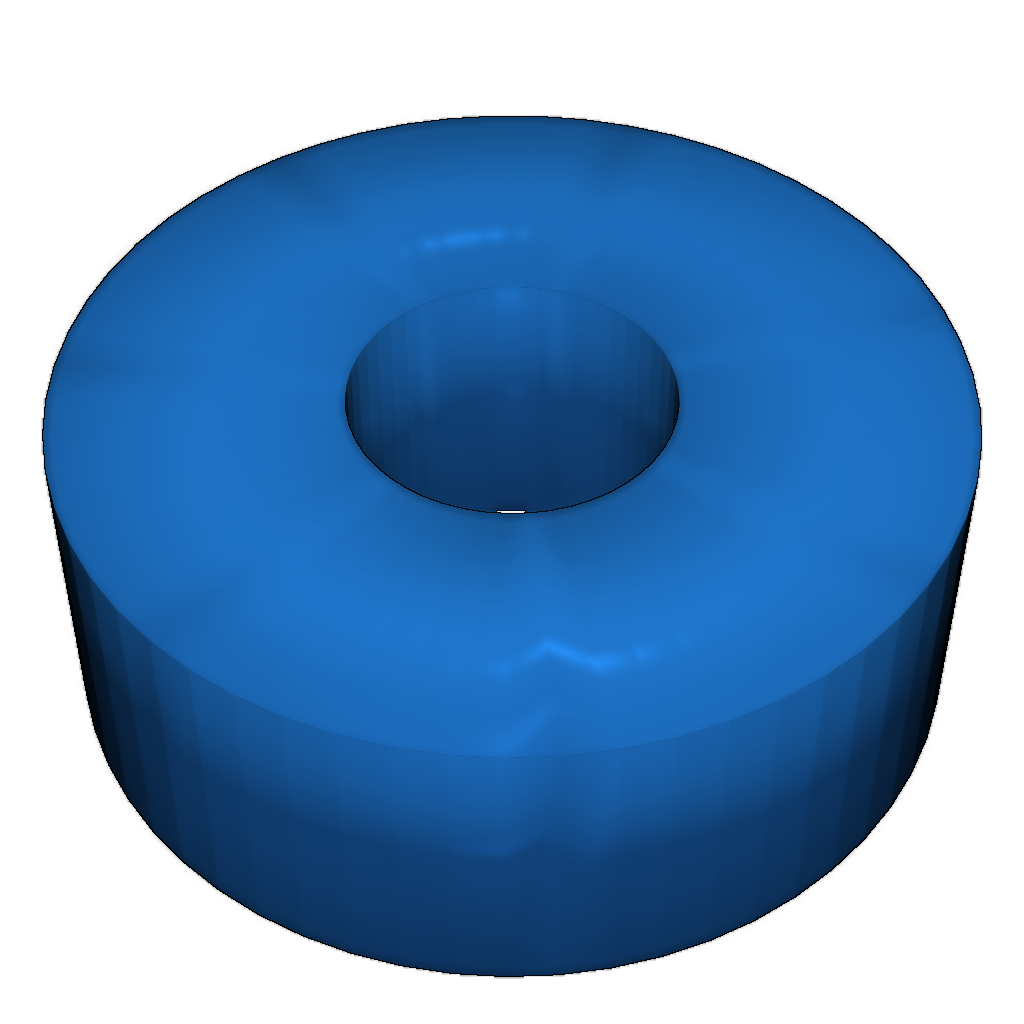

605ZZ.stl Тип: .stl | Размер: 0.02 MBСкачать
-

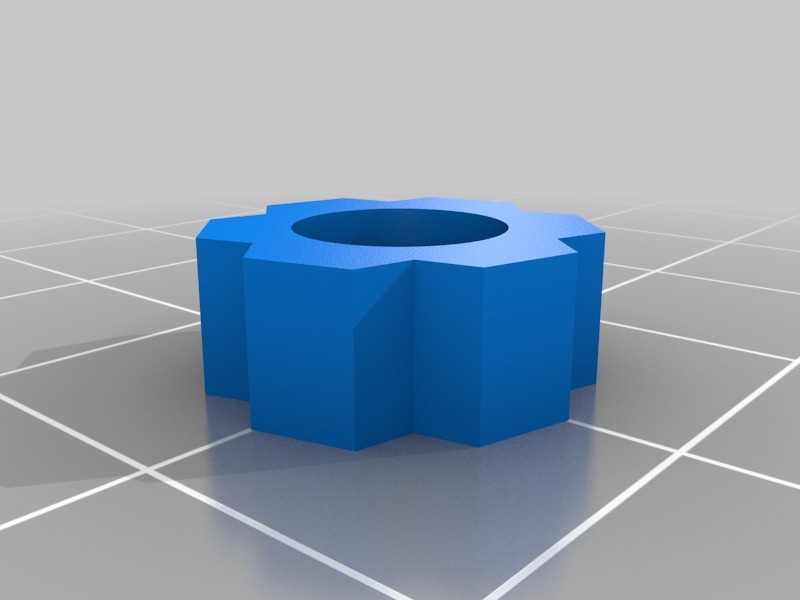

pomello.stl Тип: .stl | Размер: 0.07 MBСкачать
-
nema17.stl Тип: .stl | Размер: 0.04 MBСкачать
-

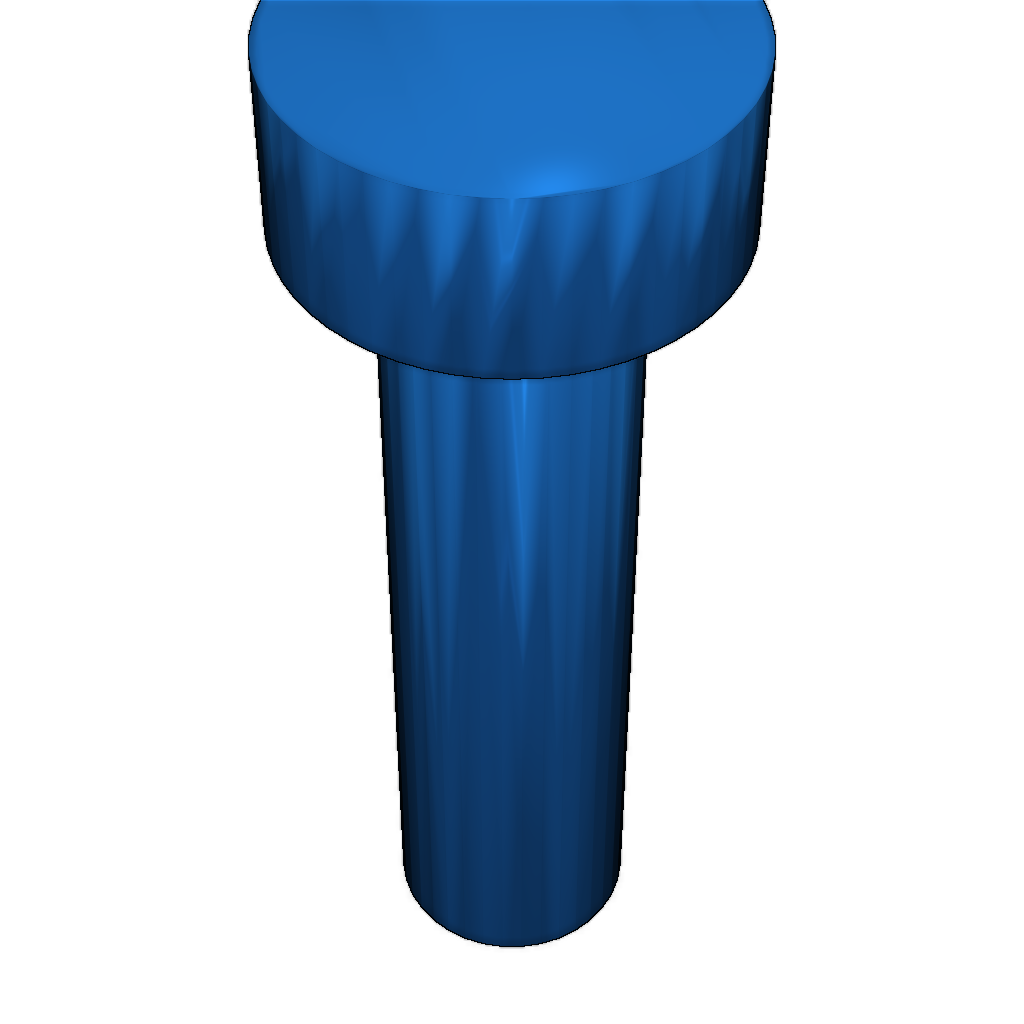

viteM4x15.stl Тип: .stl | Размер: 0.02 MBСкачать
-

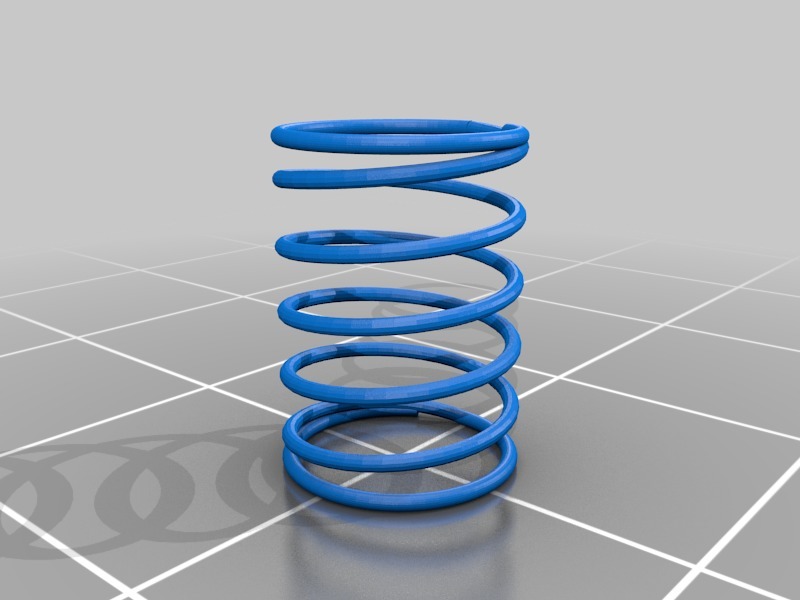

Molla.stl Тип: .stl | Размер: 0.55 MBСкачать
