Мини-ITX NAS Открытая Рама
admin | 11.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (16)

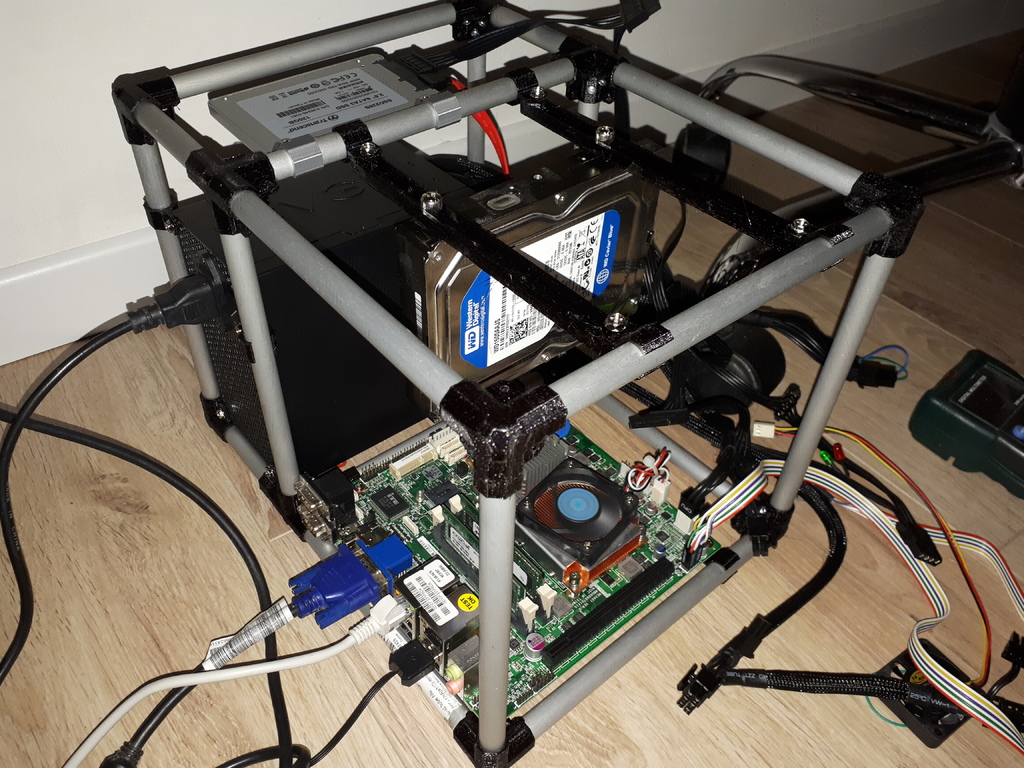

Описание модели: Это модульный корпус с открытой рамой, предназначенный для мини-ITX NAS или домашнего сервера.
Назначение: Подходит для установки материнских плат формата mini-ITX и позволяет разместить до 8 дисков: до 5 x 3.5" HDD и до 3 x 2.5" HDD или SSD.

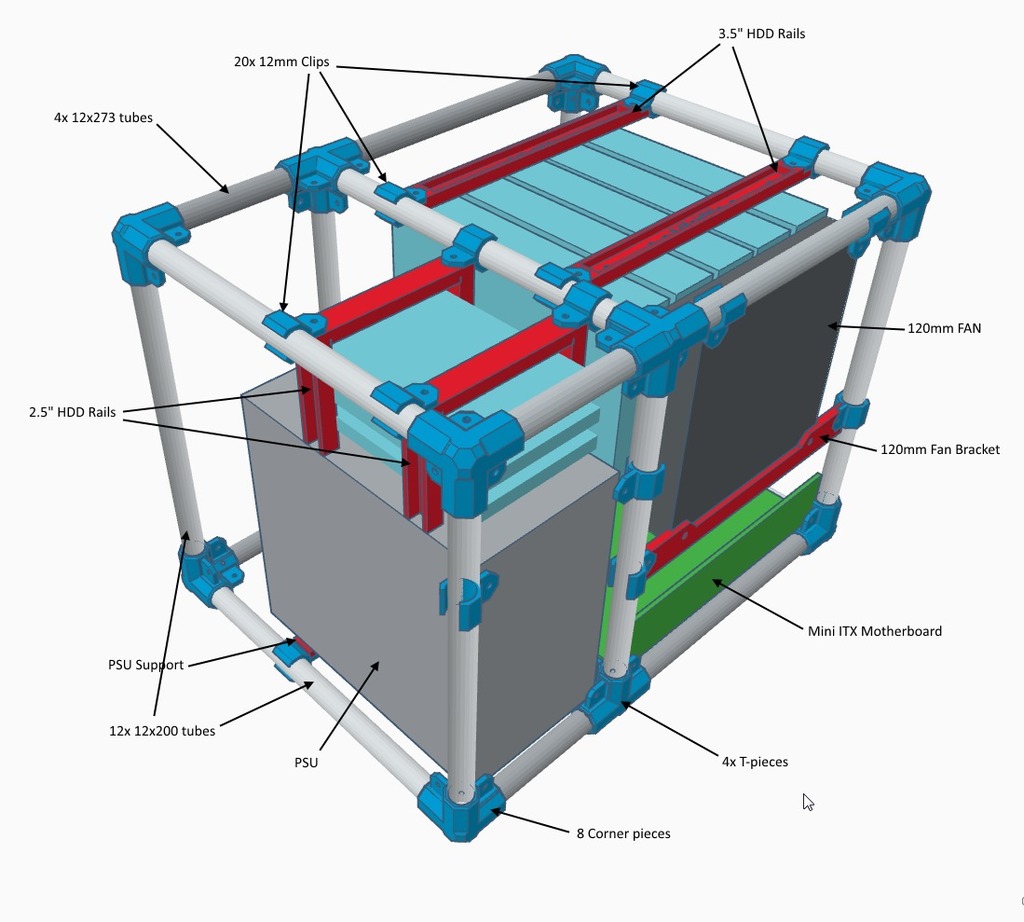

Конструкция: Корпус имеет размеры 30.4 см x 22.8 см x 22.8 см и позволяет использовать ATX блок питания. Модульная конструкция основана на 12 мм трубках и включает дополнительные элементы для установки дисков и вентиляторов. Возможна модификация под дополнительные PCI-карты.
Рекомендации по печати: Необходимые длины 12 мм трубок: 4 трубки по 273 мм (горизонтальная ось X), 6 трубок по 200 мм (вертикальная ось Z), 6 трубок по 200 мм (горизонтальная ось Y). Рекомендуется печатать дополнительные крепежные элементы и использовать стандартные PC винты для сборки.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-

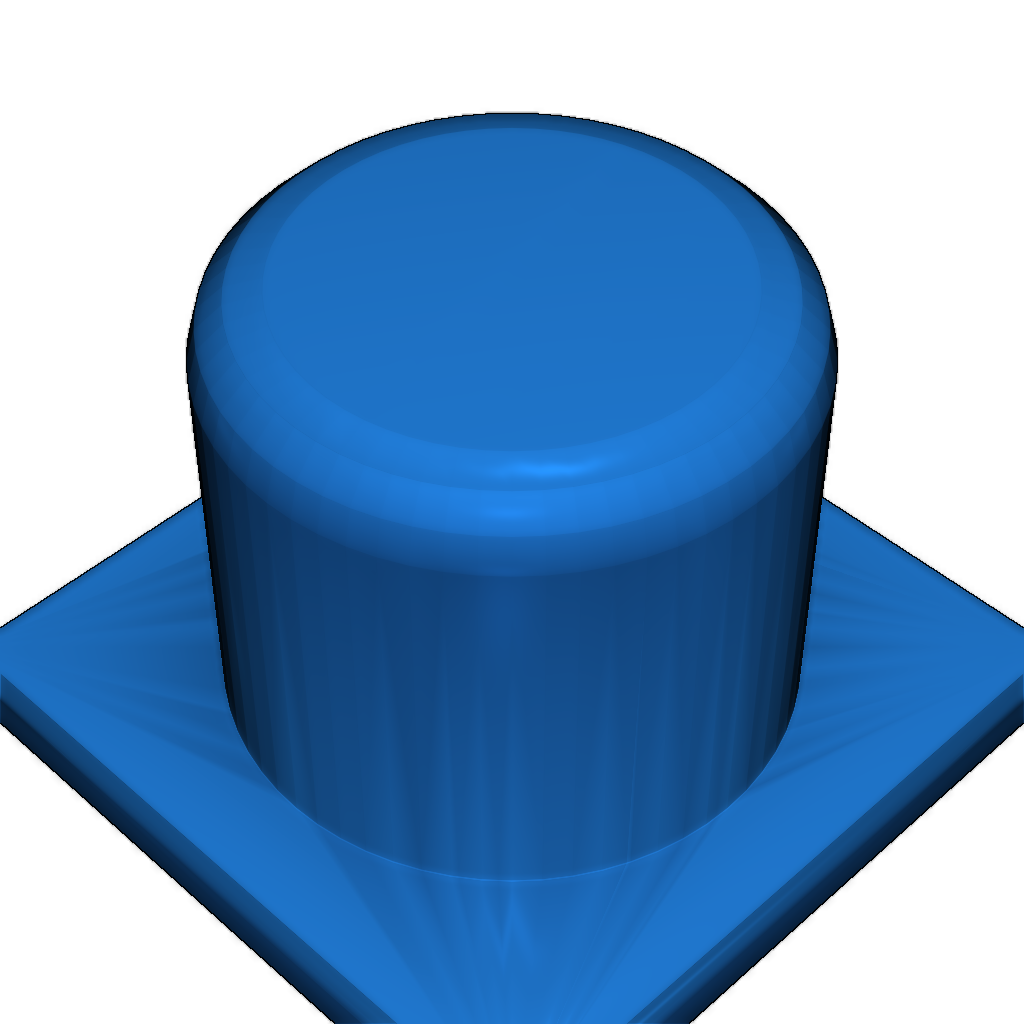

mini-itx_faceplate_button.stl Тип: .stl | Размер: 0.03 MBСкачать
-

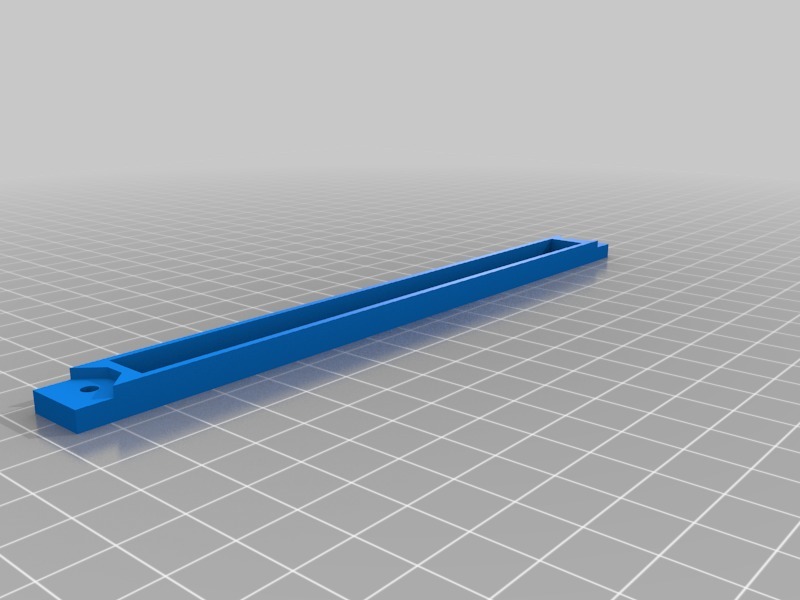

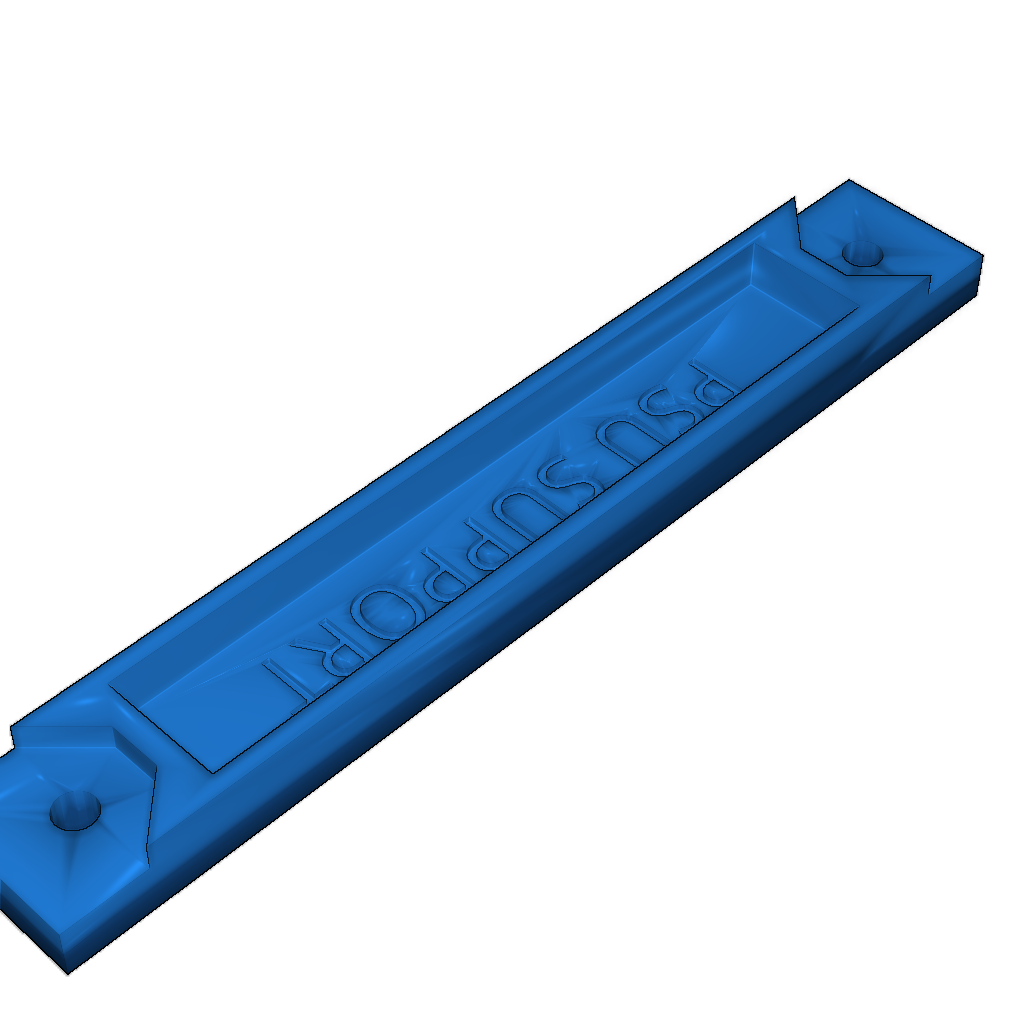

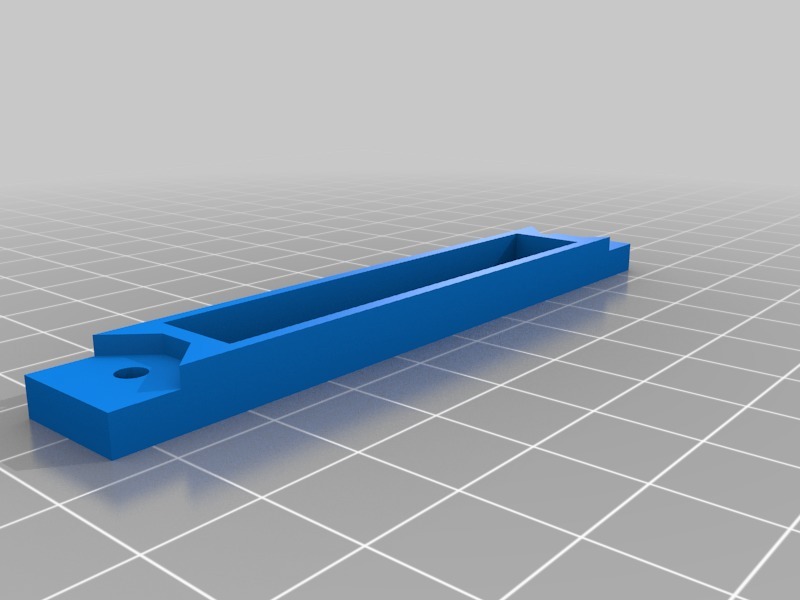

mini-itx_psu_support.stl Тип: .stl | Размер: 0.13 MBСкачать
-

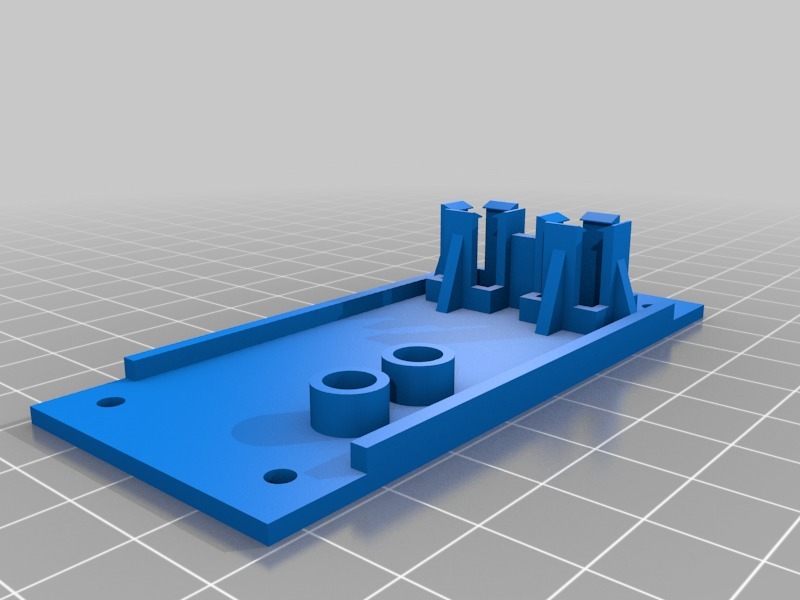

mini-itx_faceplate.stl Тип: .stl | Размер: 0.11 MBСкачать
-

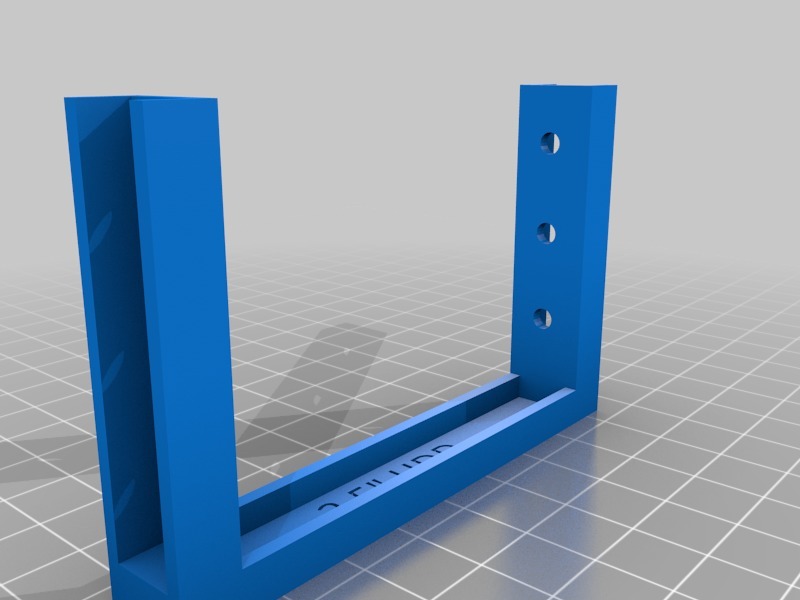

mini-itx_3.5_hdd_bracket.stl Тип: .stl | Размер: 0.11 MBСкачать
-

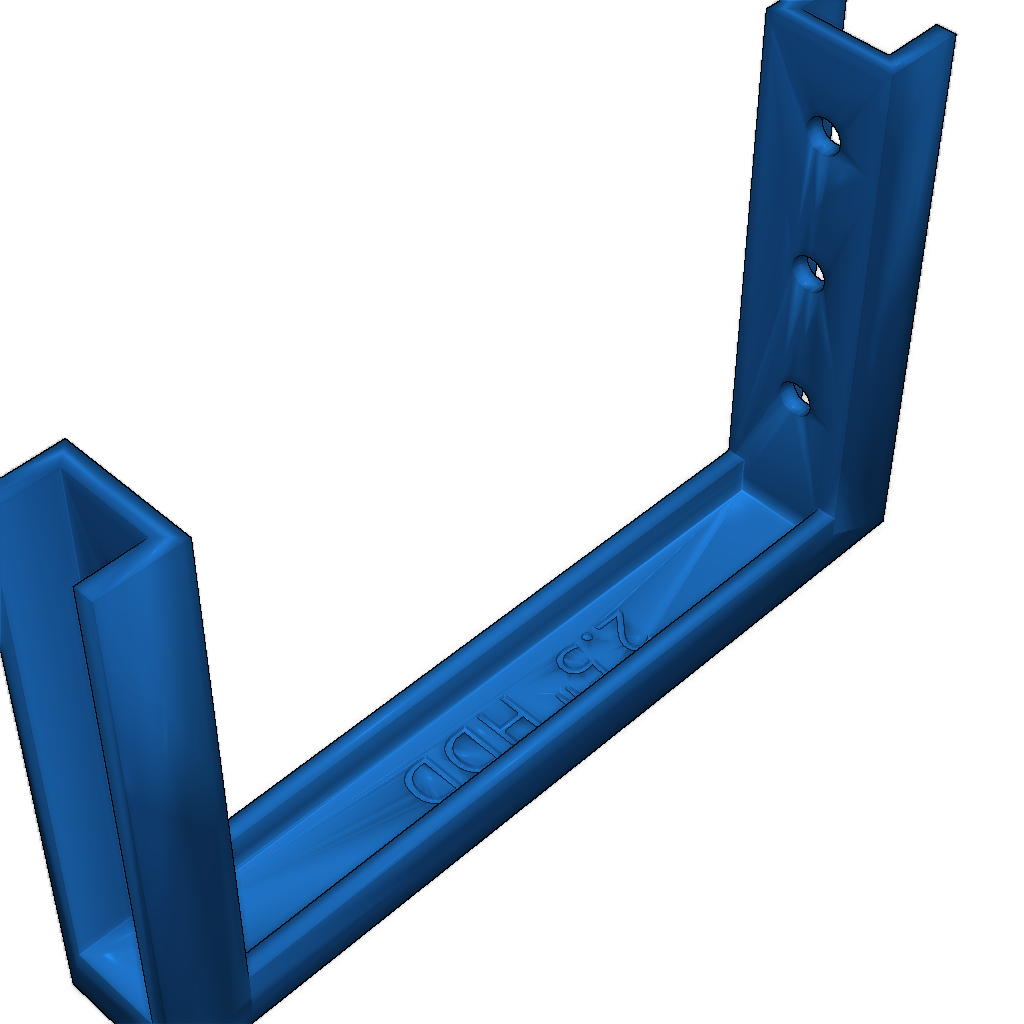

mini-itx_2.5_hdd_bracket.stl Тип: .stl | Размер: 0.10 MBСкачать
-

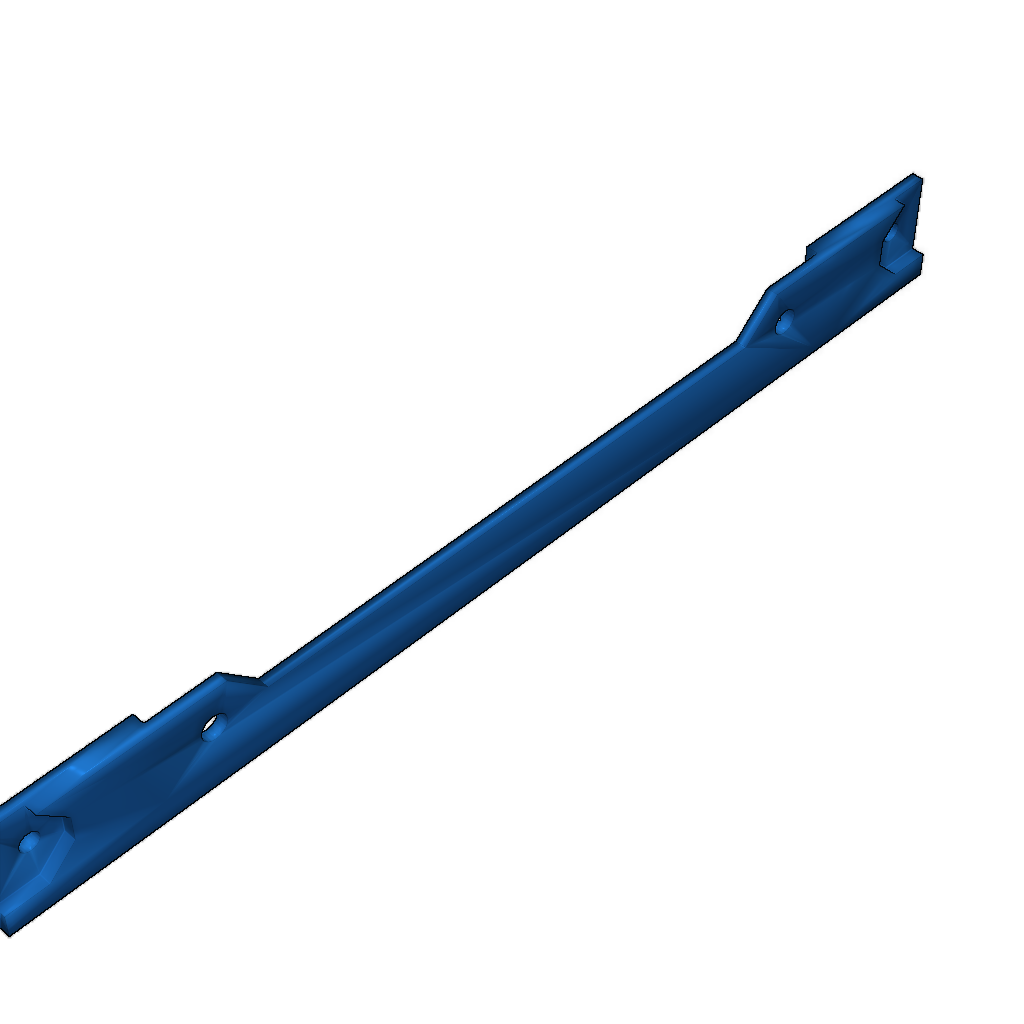

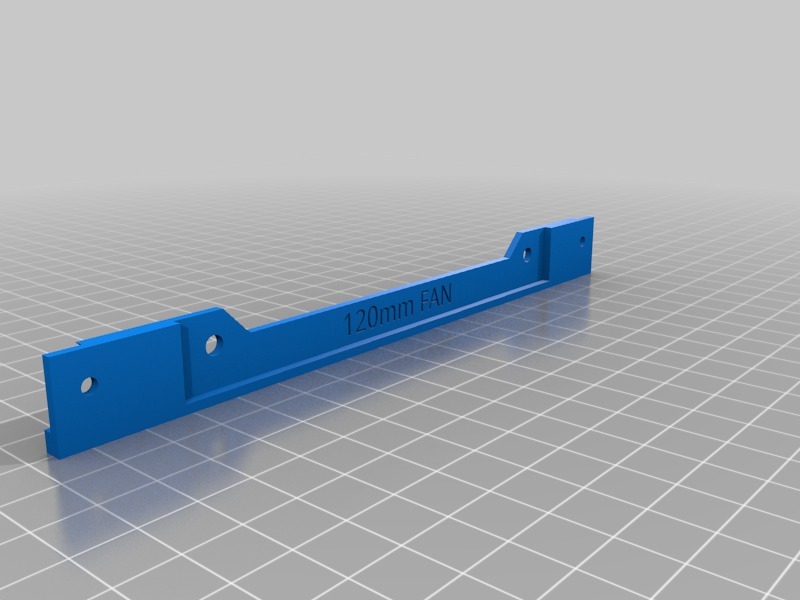

mini-itx_fan_bracket.stl Тип: .stl | Размер: 0.11 MBСкачать
