Об enclosure для CNC лазерного резака на базе Openbuilds ACRO 1050
admin | 11.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (67)

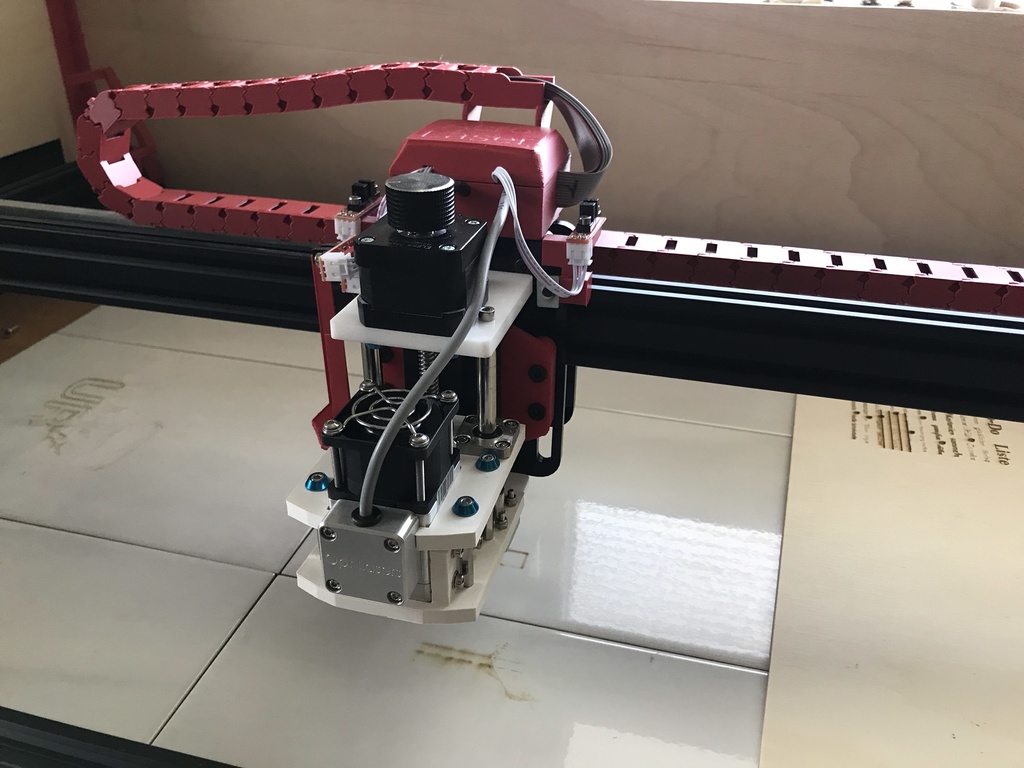

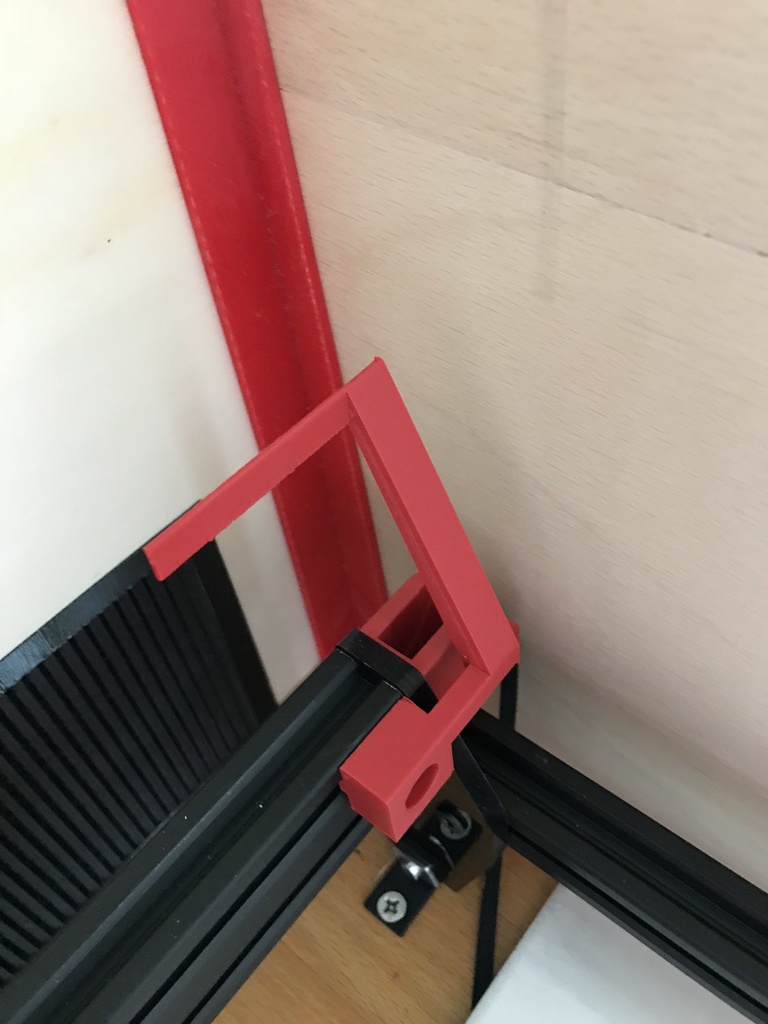

Модель предназначена для создания корпуса и проводки для CNC лазерного резака, основанного на комплекте Openbuilds ACRO 1050. Она включает в себя следующие компоненты:
- Алюминиевый квадратный профиль 10x10 мм для поддержки X-цепи кабелей.

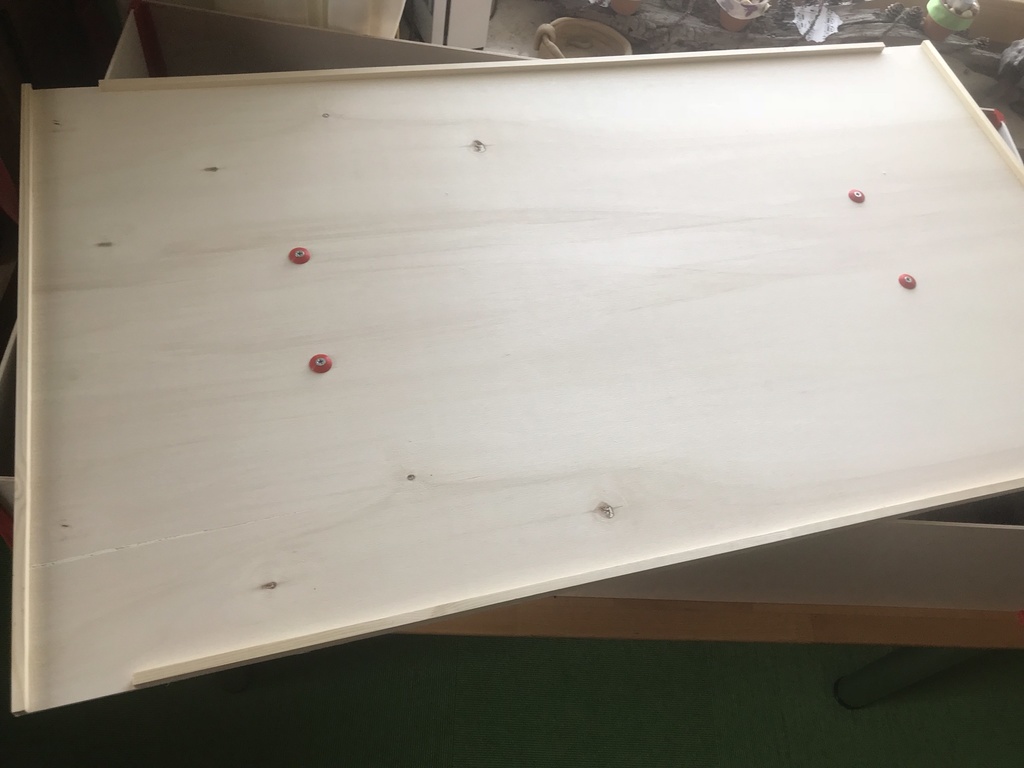

- 4 мм фанера для корпусов.

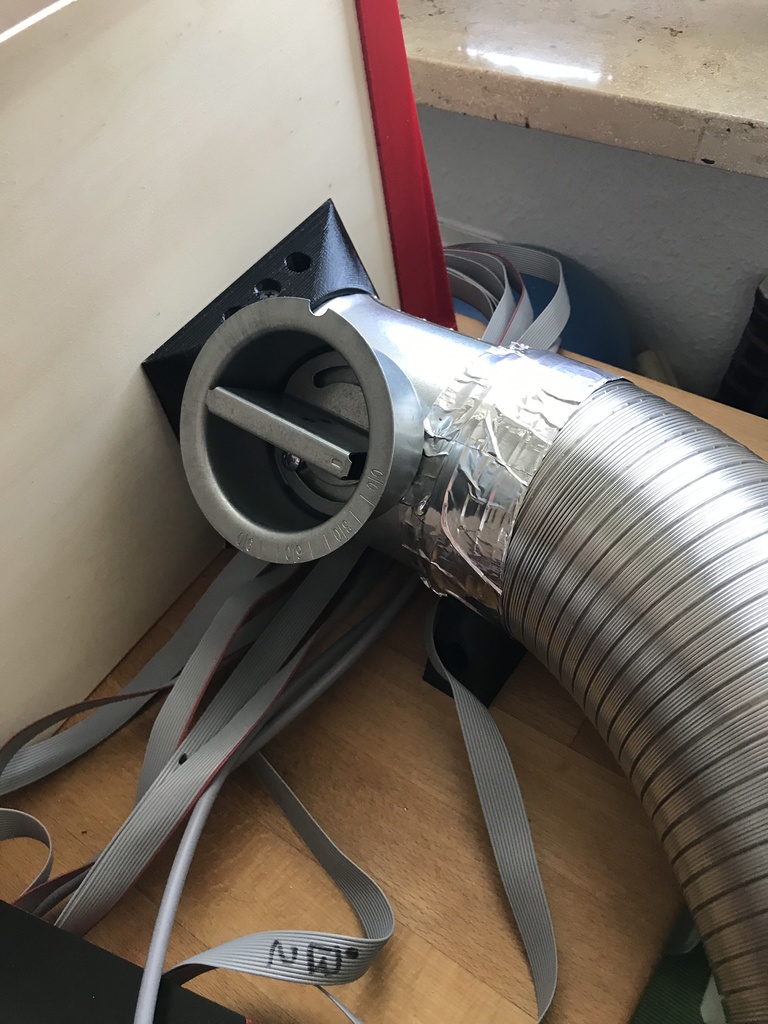

- 100 мм гофрированная труба для системы вытяжки.

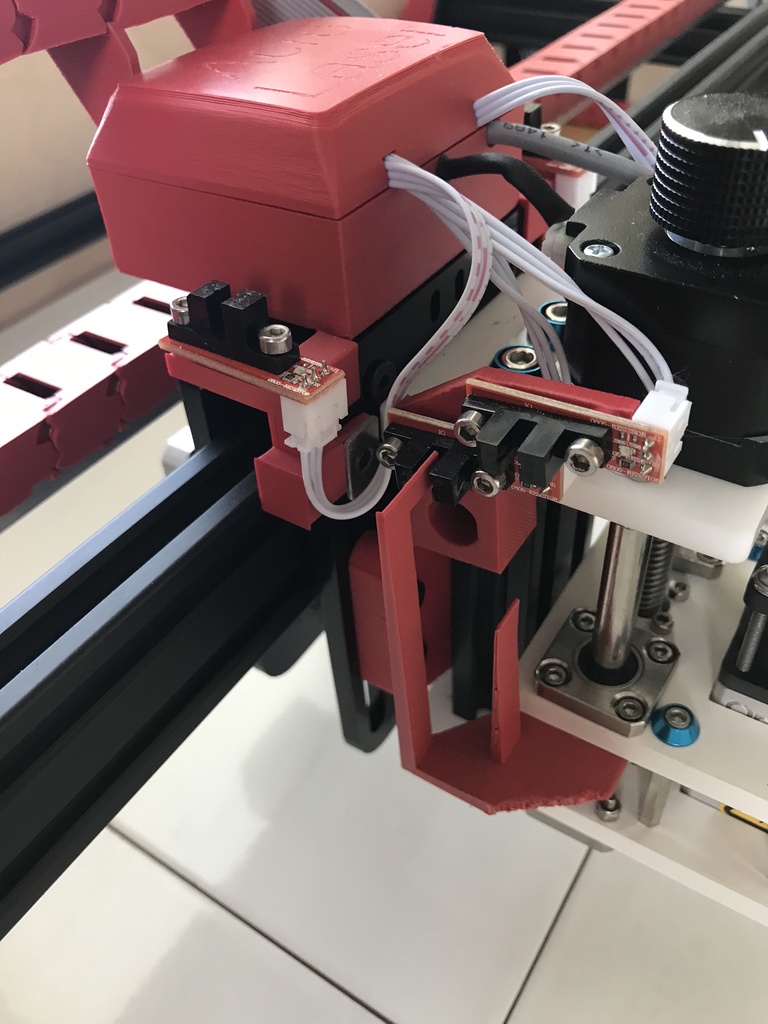

- Оптические конечные выключатели.

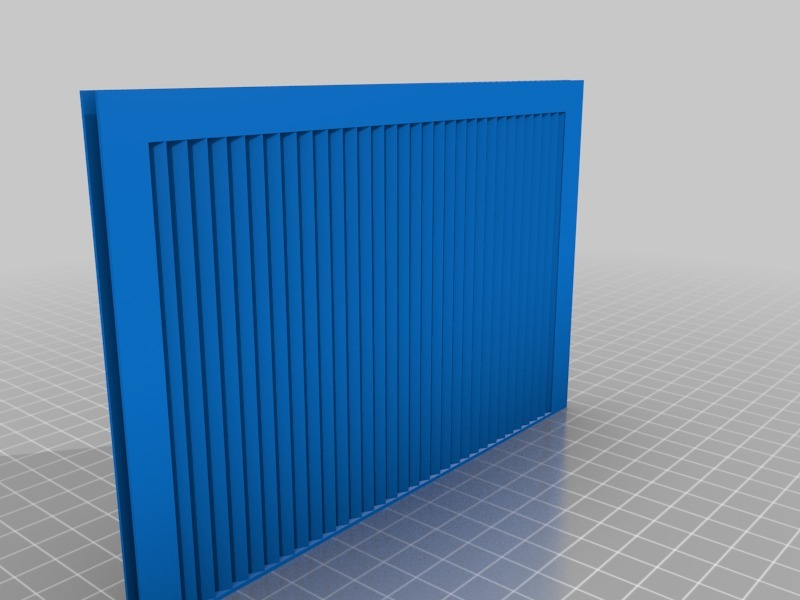

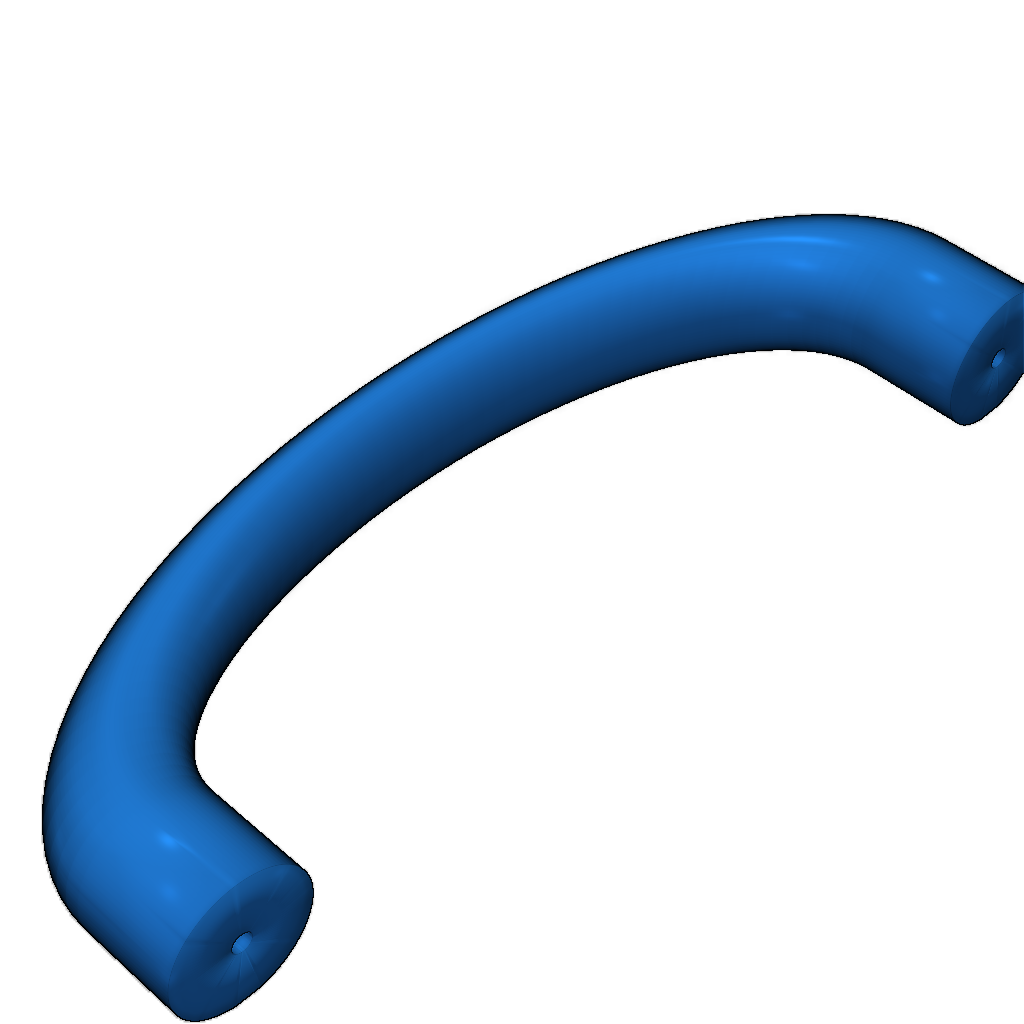

Все детали, кроме ручек (2 шт.) и углов корпуса (2 шт. + 2 шт. зеркально) и светонепроницаемой решетки (3 шт.), печатаются по одному экземпляру. Не печатать center.stl, так как этот файл предназначен только для импорта SCAD.

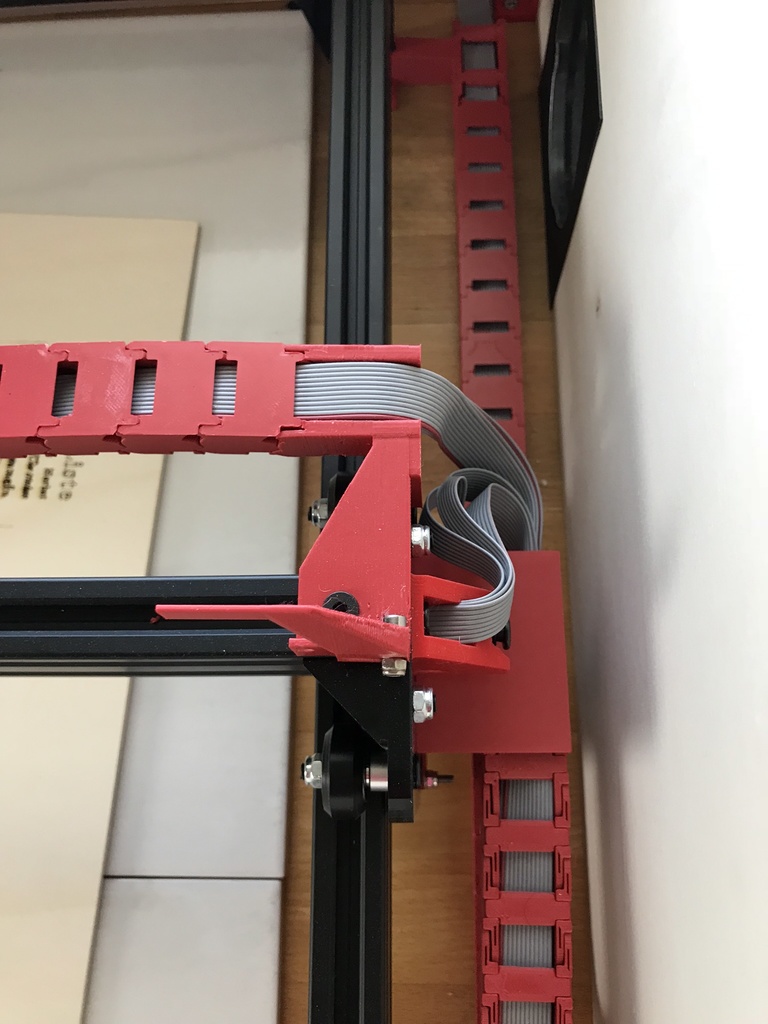

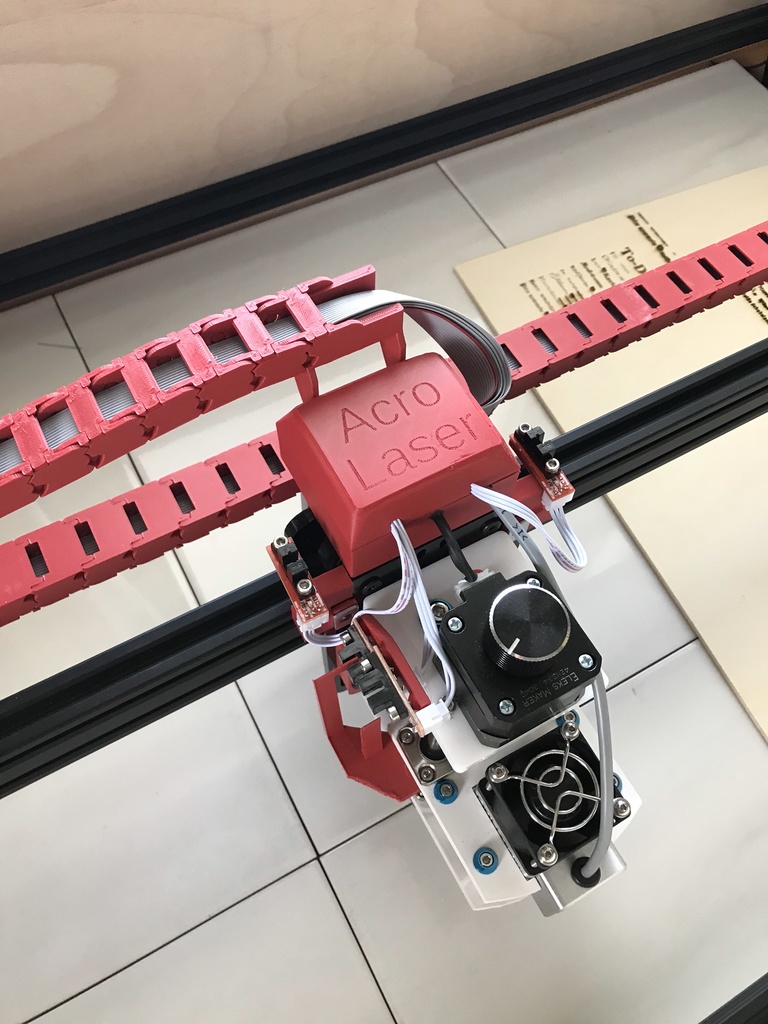

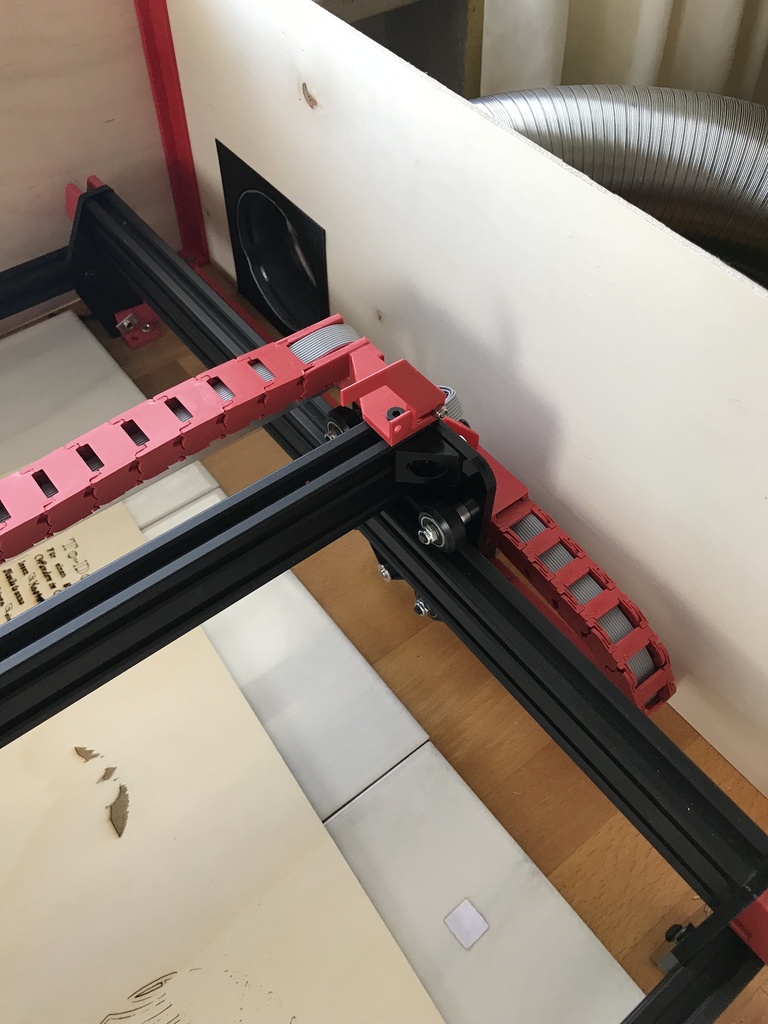

Для кабельной цепи рекомендуется использовать обычный плоский кабель с 8 жилами, который идеально помещается в цепь. Для управления оптическими конечными выключателями требуется дополнительный Arduino Nano для обработки сигнала с каждой оси.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-

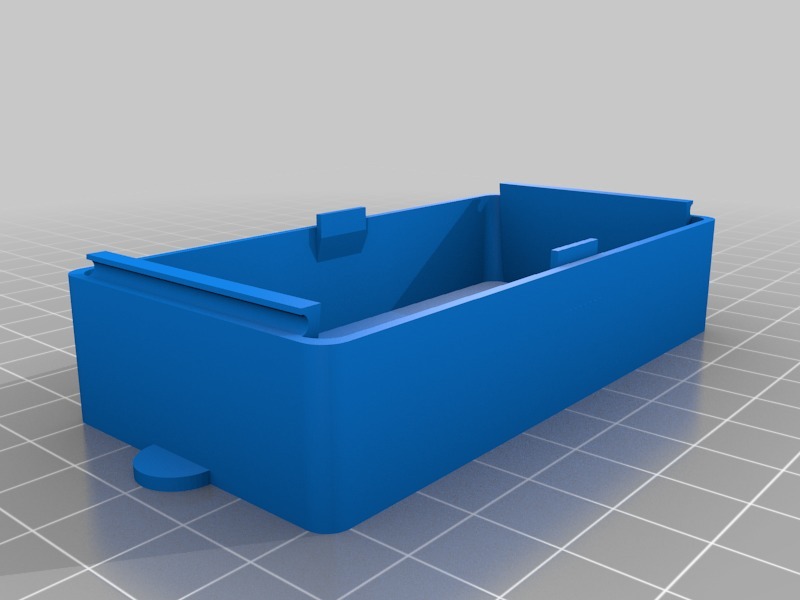

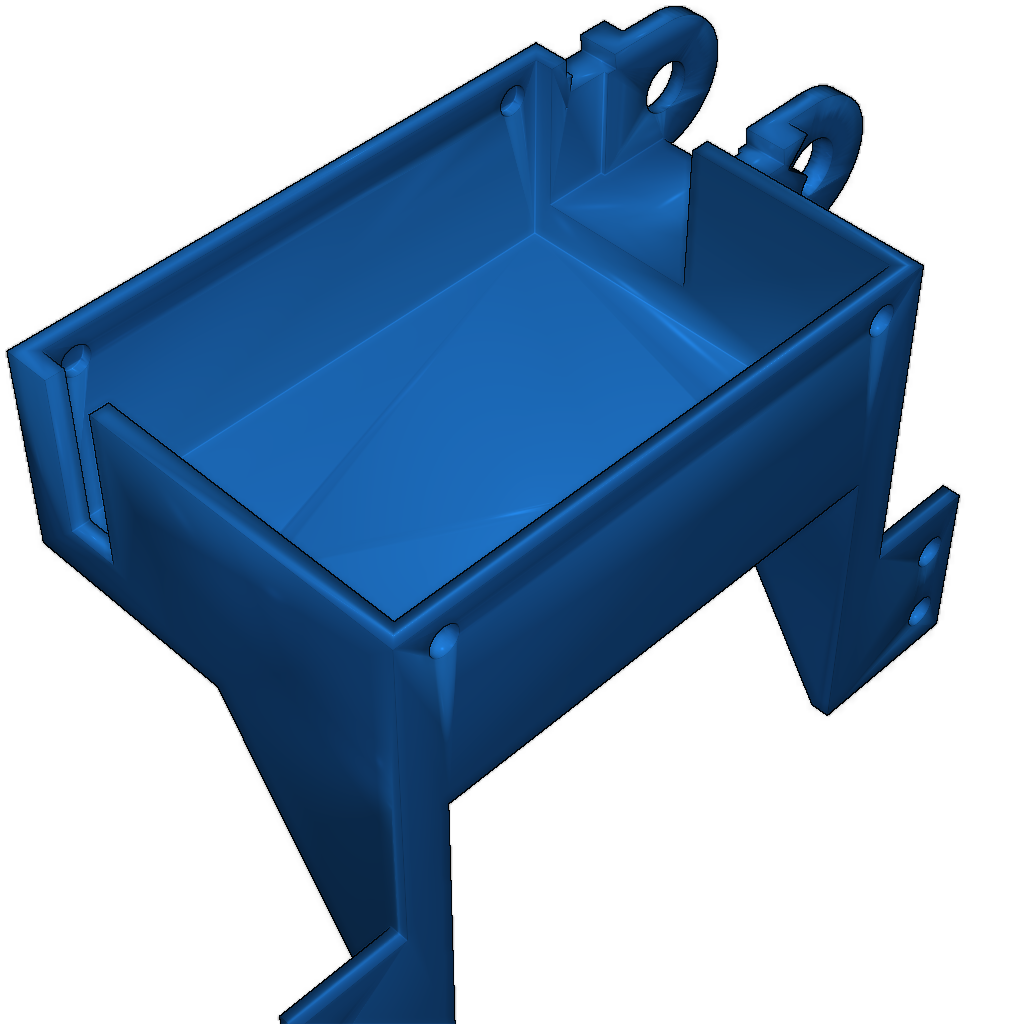

Laser-Verkabelung-Links-Deckel.stl Тип: .stl | Размер: 0.36 MBСкачать
-

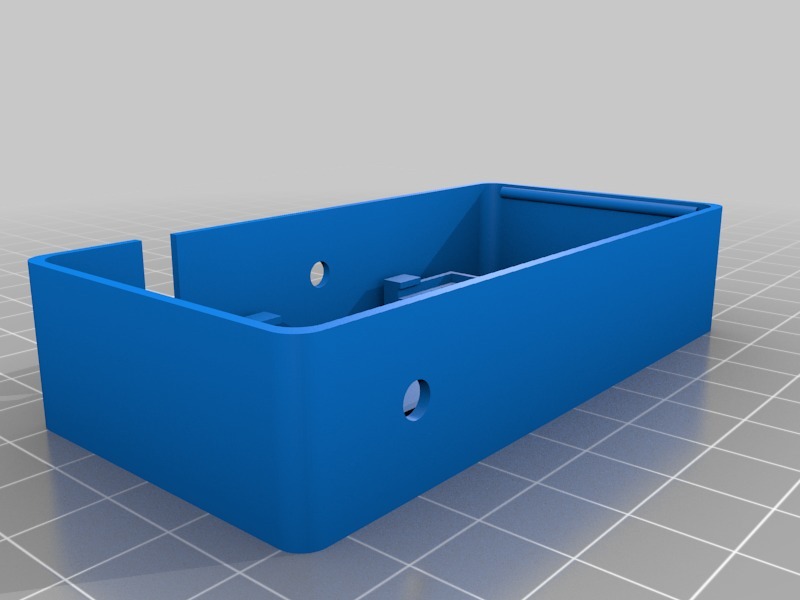

Laser-Verkabelung-Links.stl Тип: .stl | Размер: 0.33 MBСкачать
-
Laser-Verkabelung-Rechts.stl Тип: .stl | Размер: 0.56 MBСкачать
-
Laser-Verkabelung-Rechts-Deckel.stl Тип: .stl | Размер: 0.74 MBСкачать
-
Laser-Verkabelung-Rechts-hinten.stl Тип: .stl | Размер: 0.53 MBСкачать
-

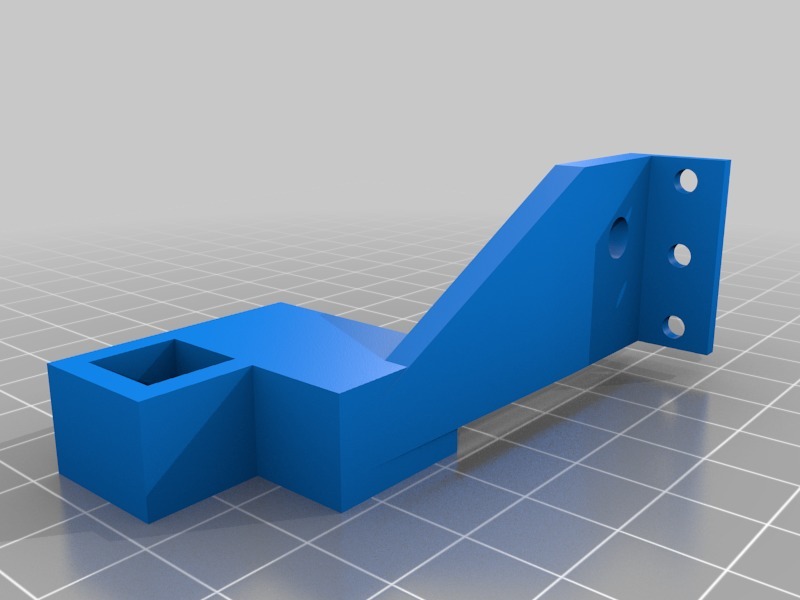

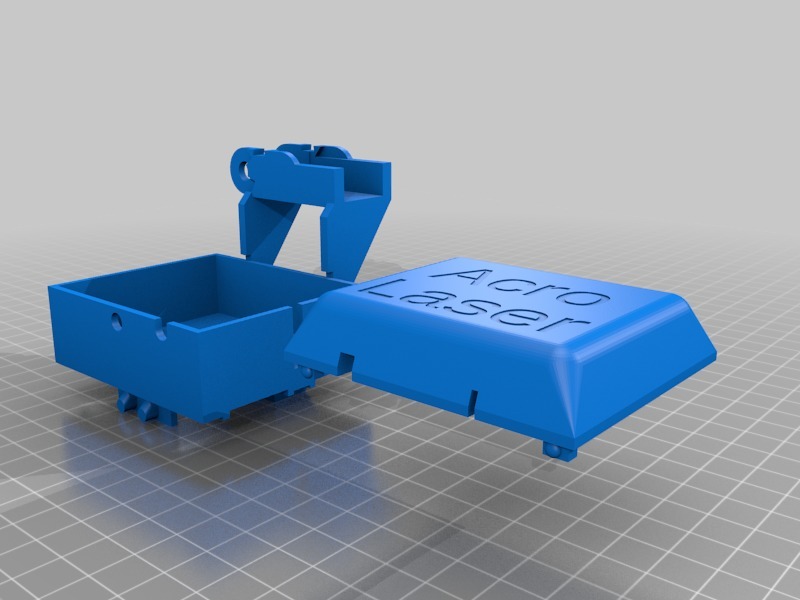

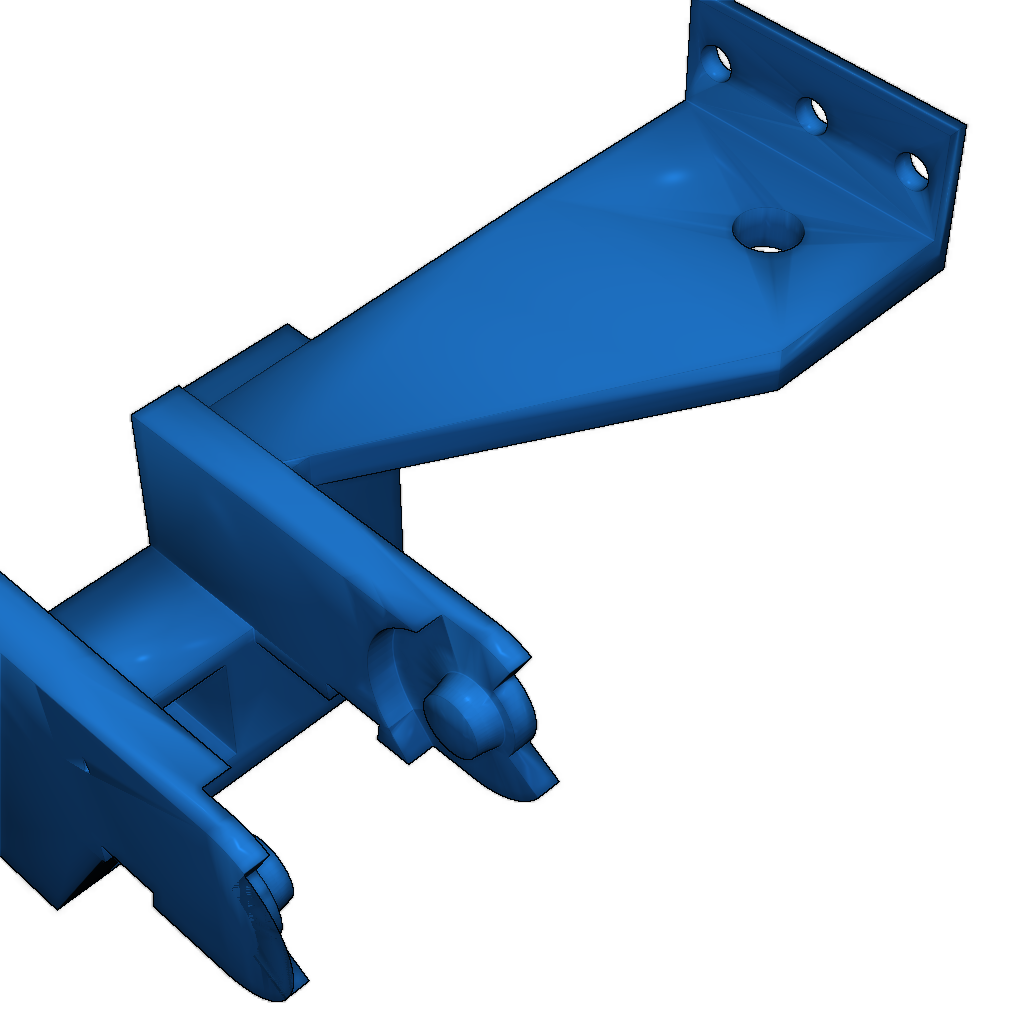

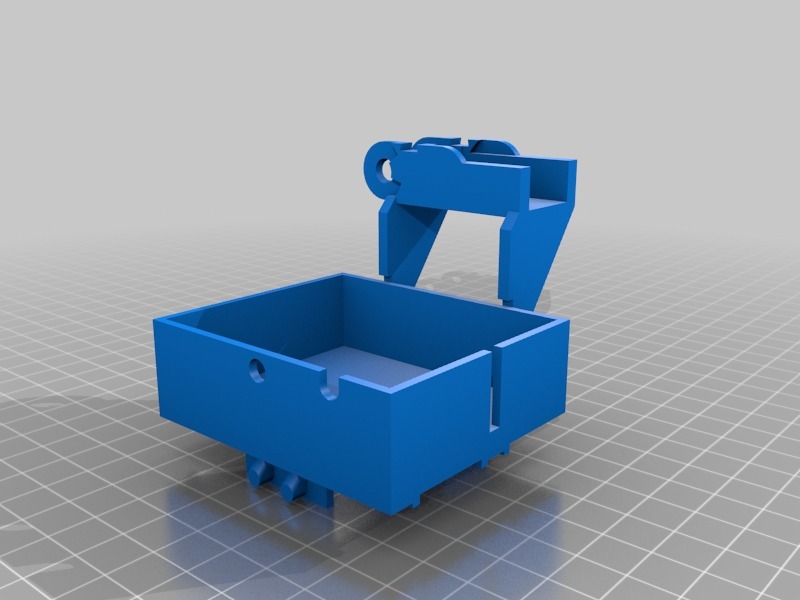

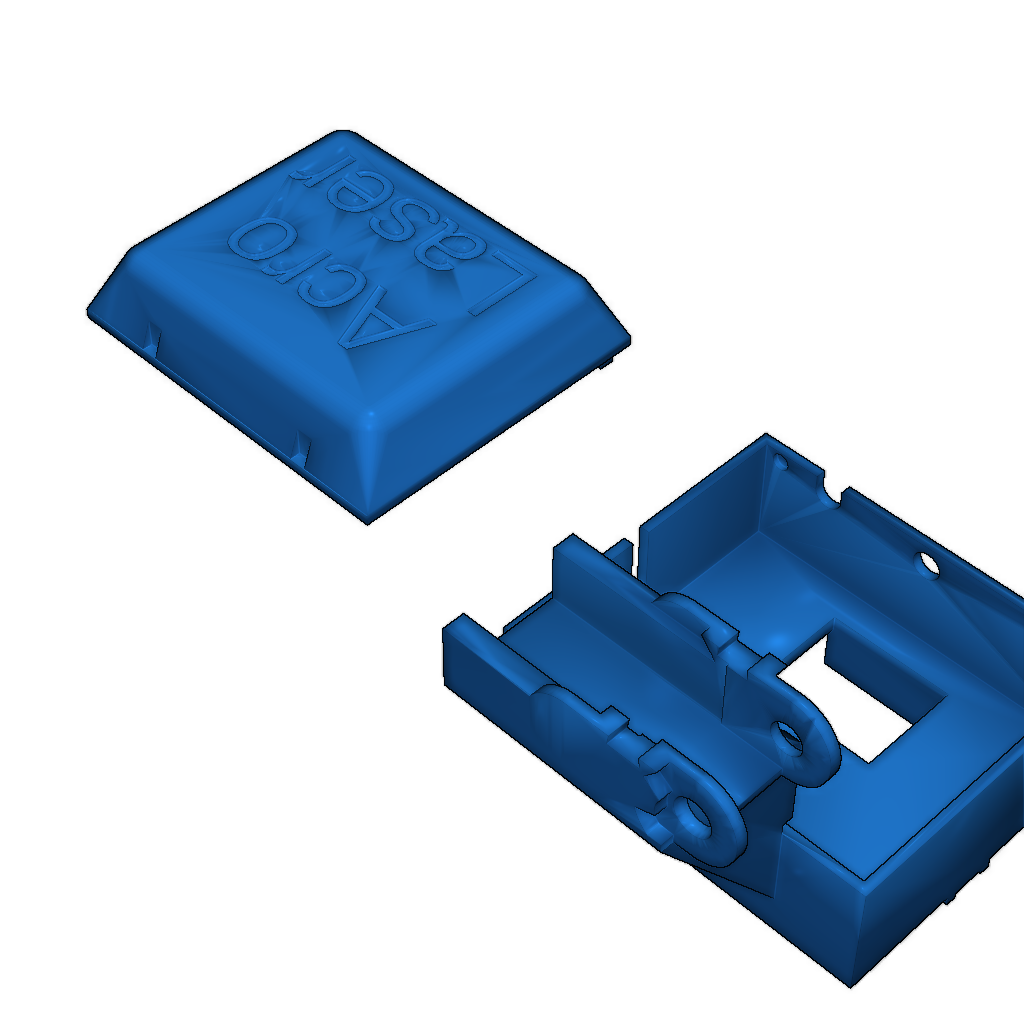

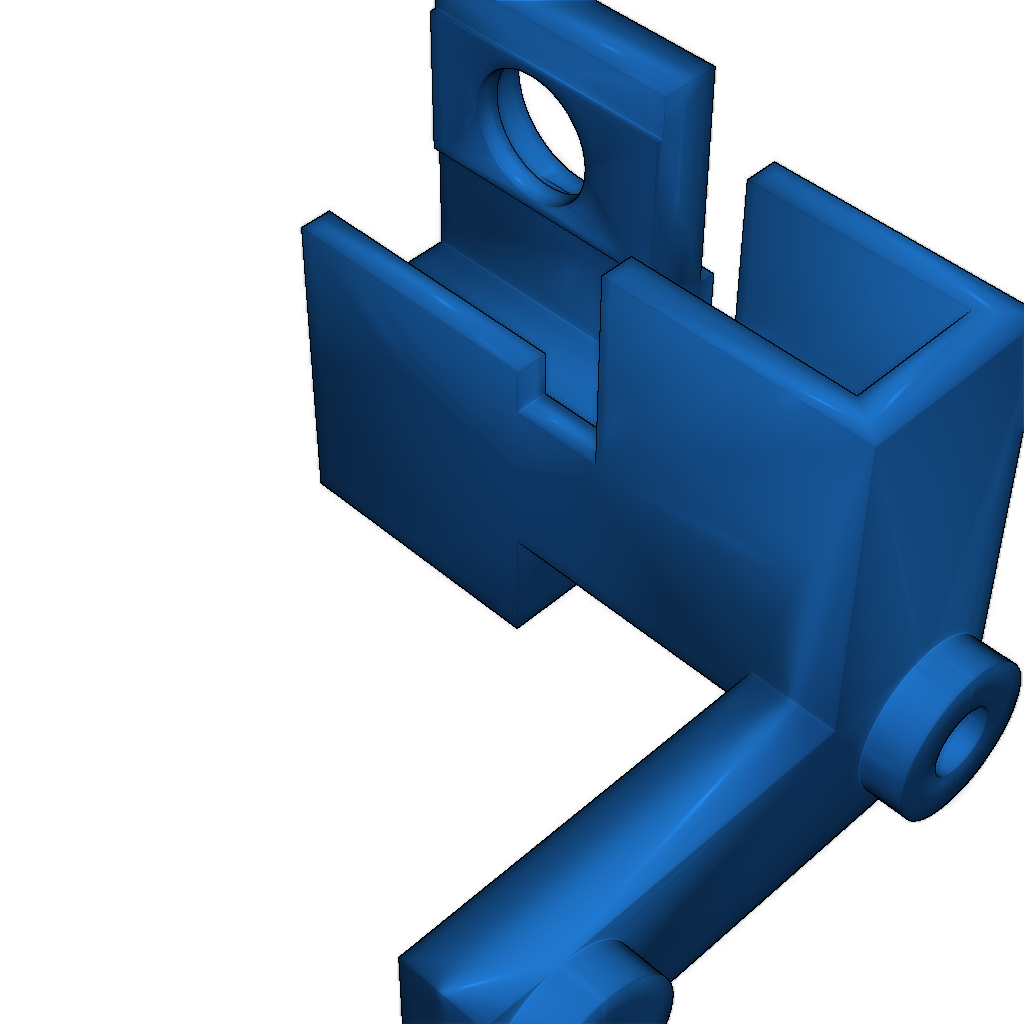

Laser-Halter_X.stl Тип: .stl | Размер: 0.56 MBСкачать
-
Laser-Halter_X_Deckel.stl Тип: .stl | Размер: 2.25 MBСкачать
-

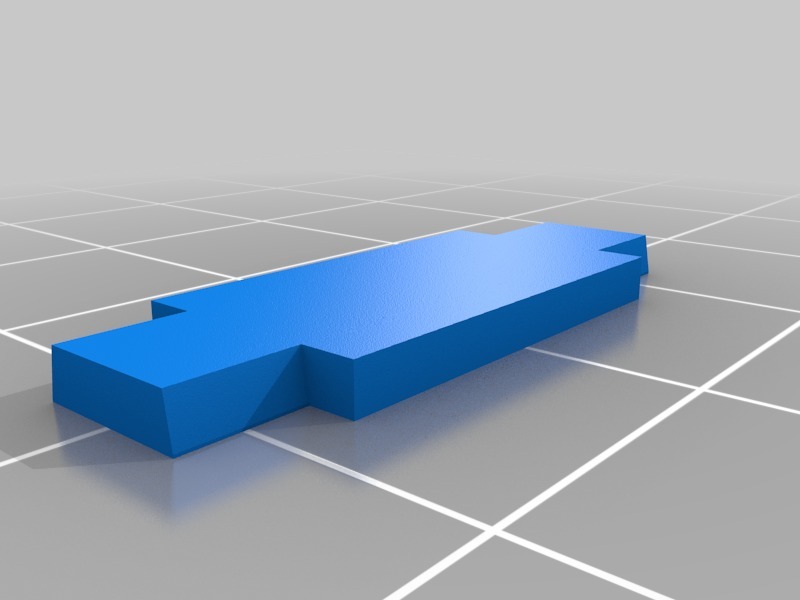

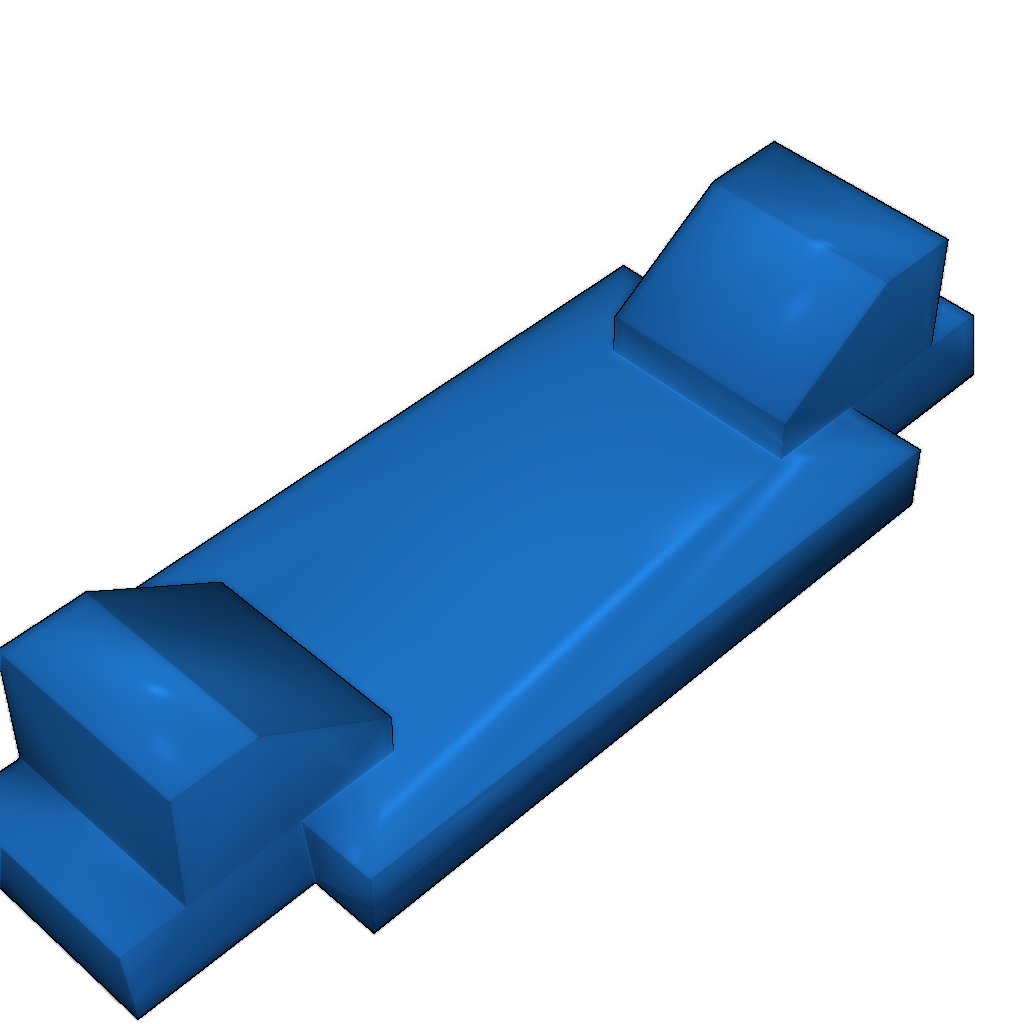

lock-fuehrung.stl Тип: .stl | Размер: 0.01 MBСкачать
-

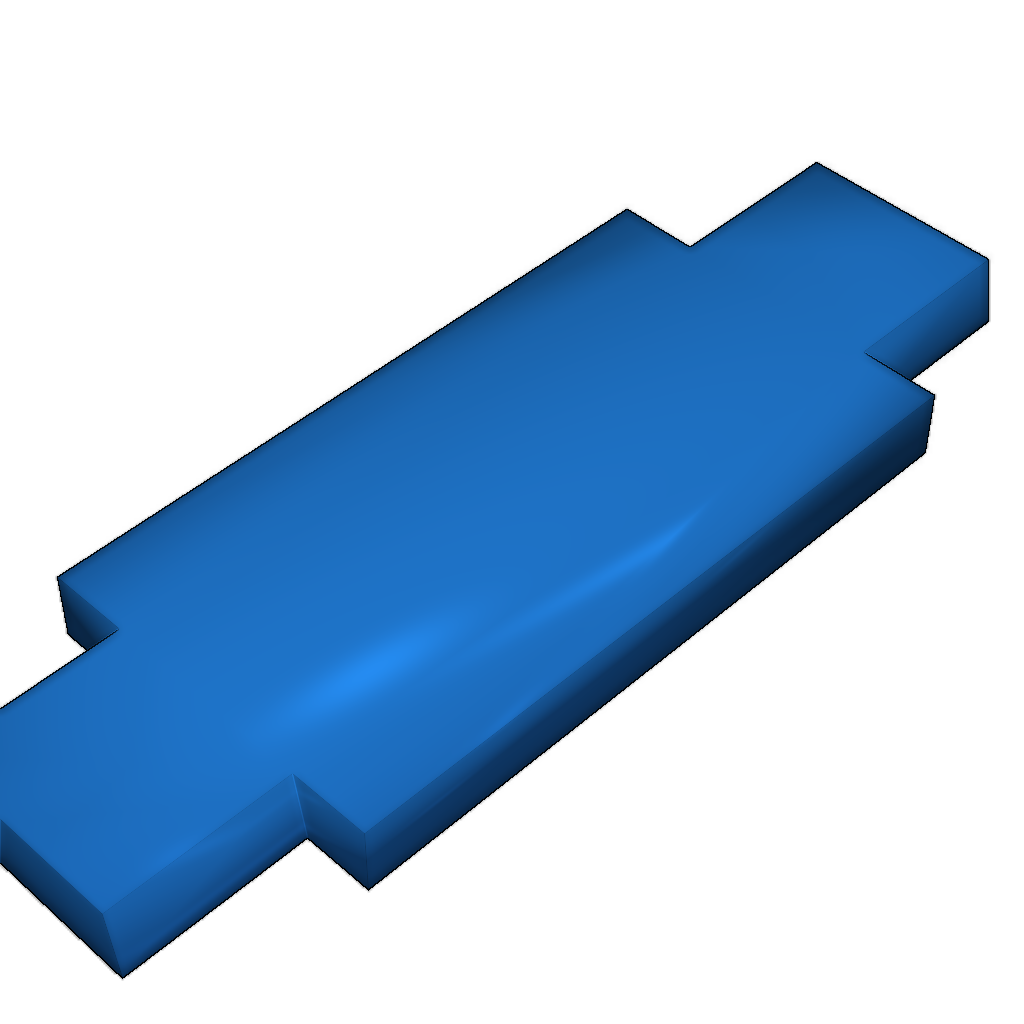

lock-glatt.stl Тип: .stl | Размер: 0.01 MBСкачать
-

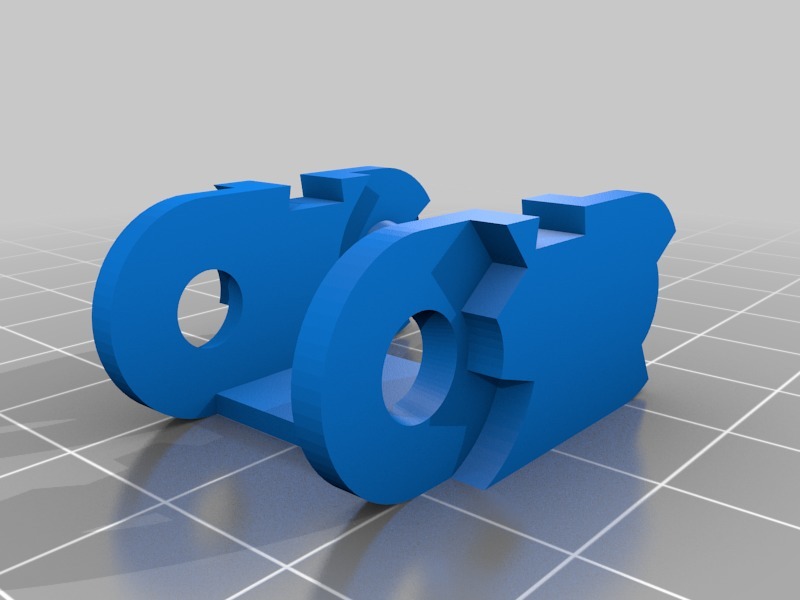

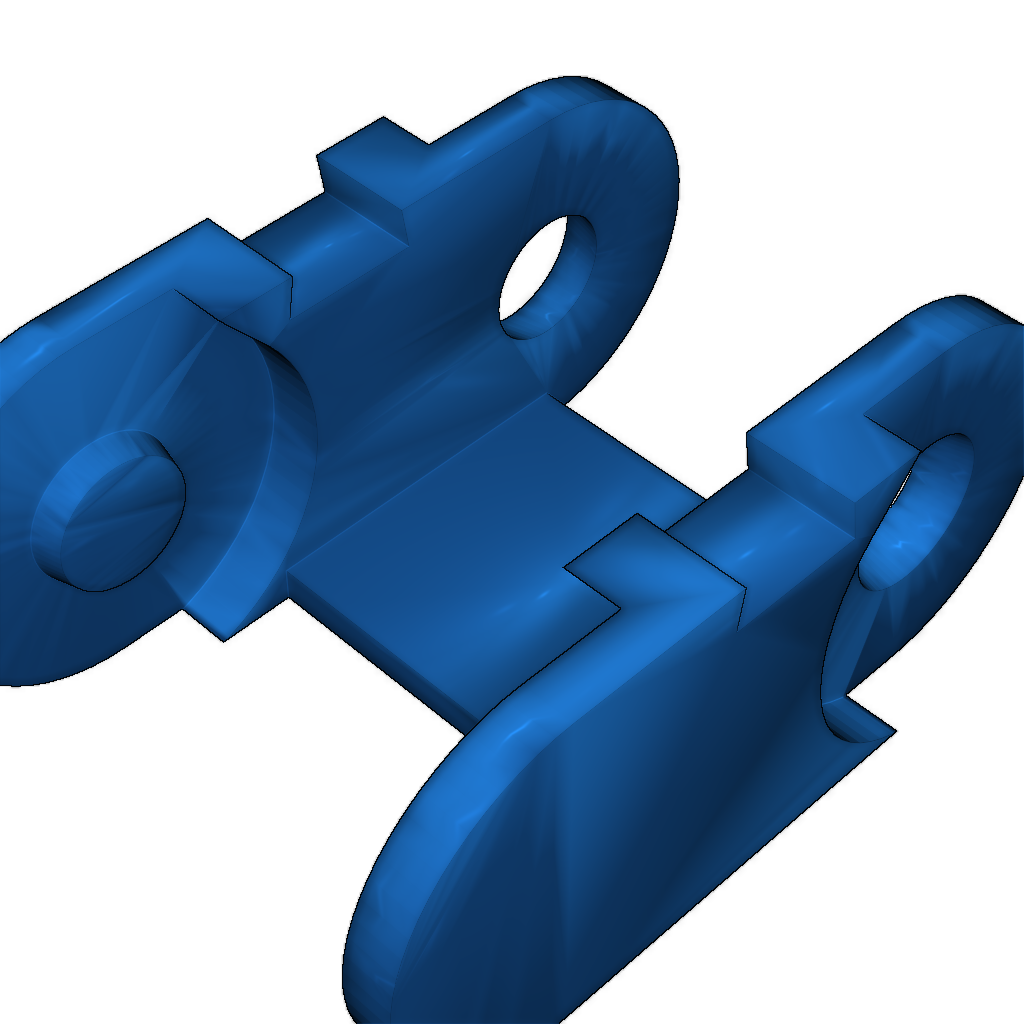

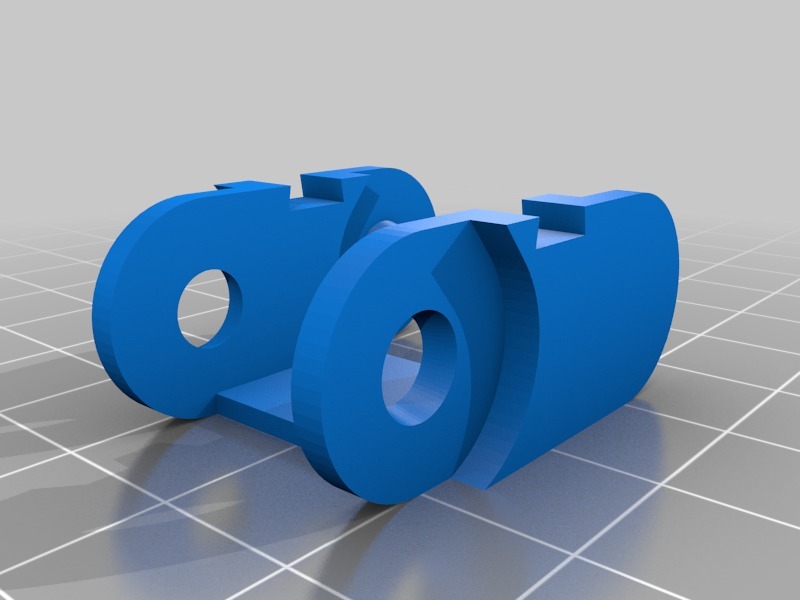

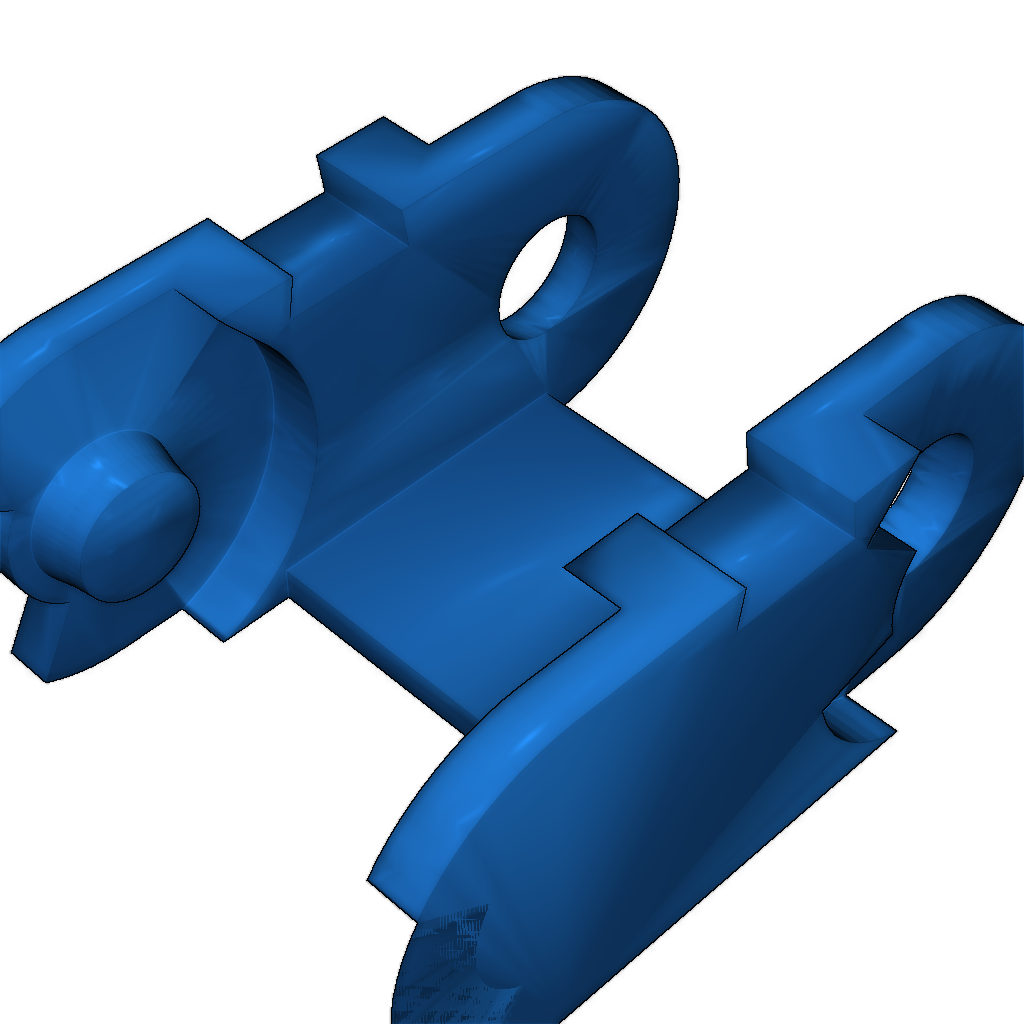

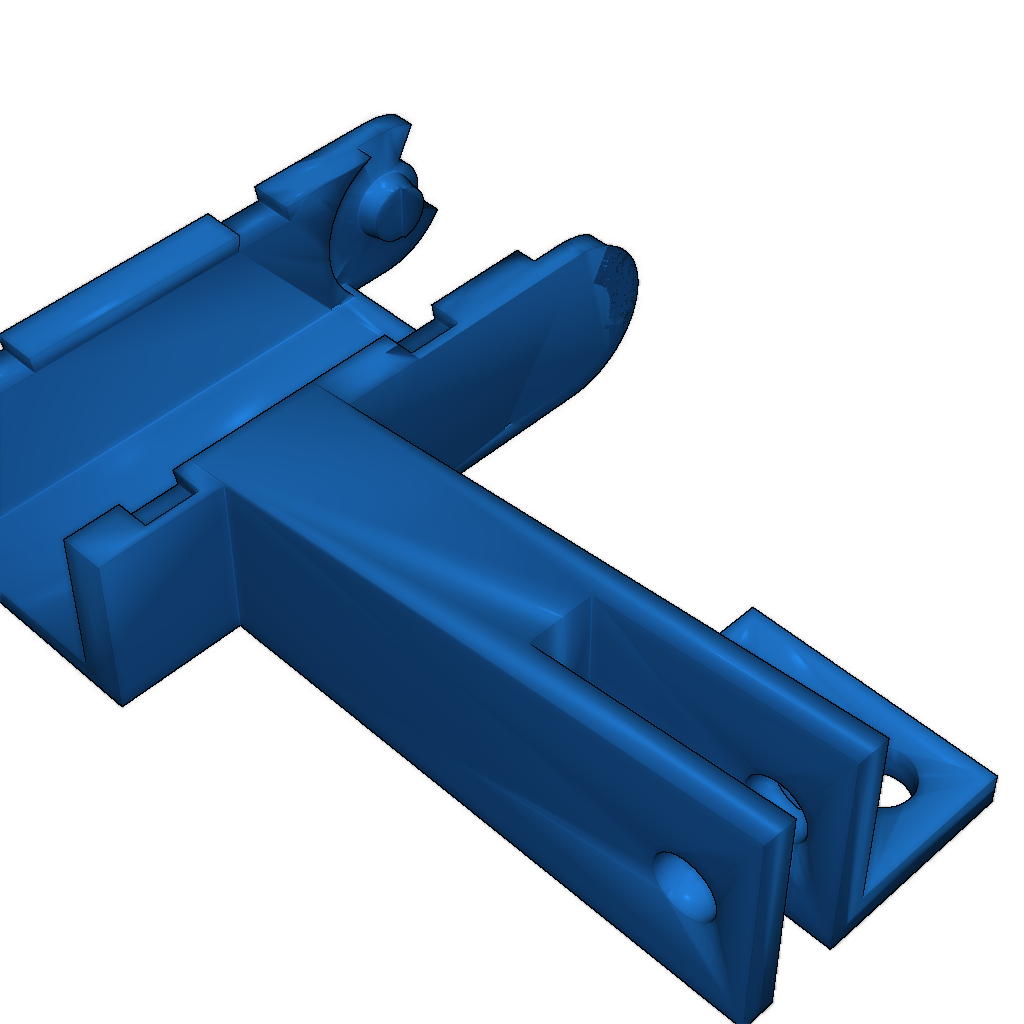

kabelkette-3.stl Тип: .stl | Размер: 0.51 MBСкачать
-

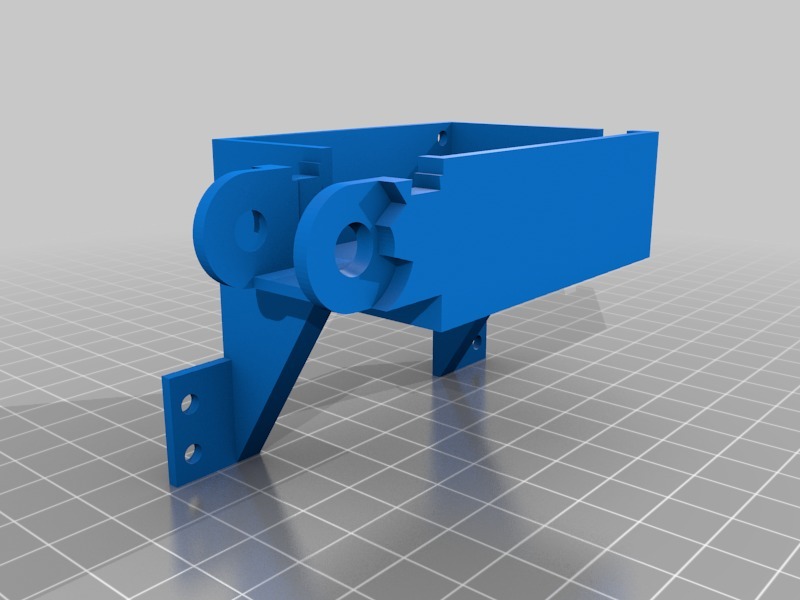

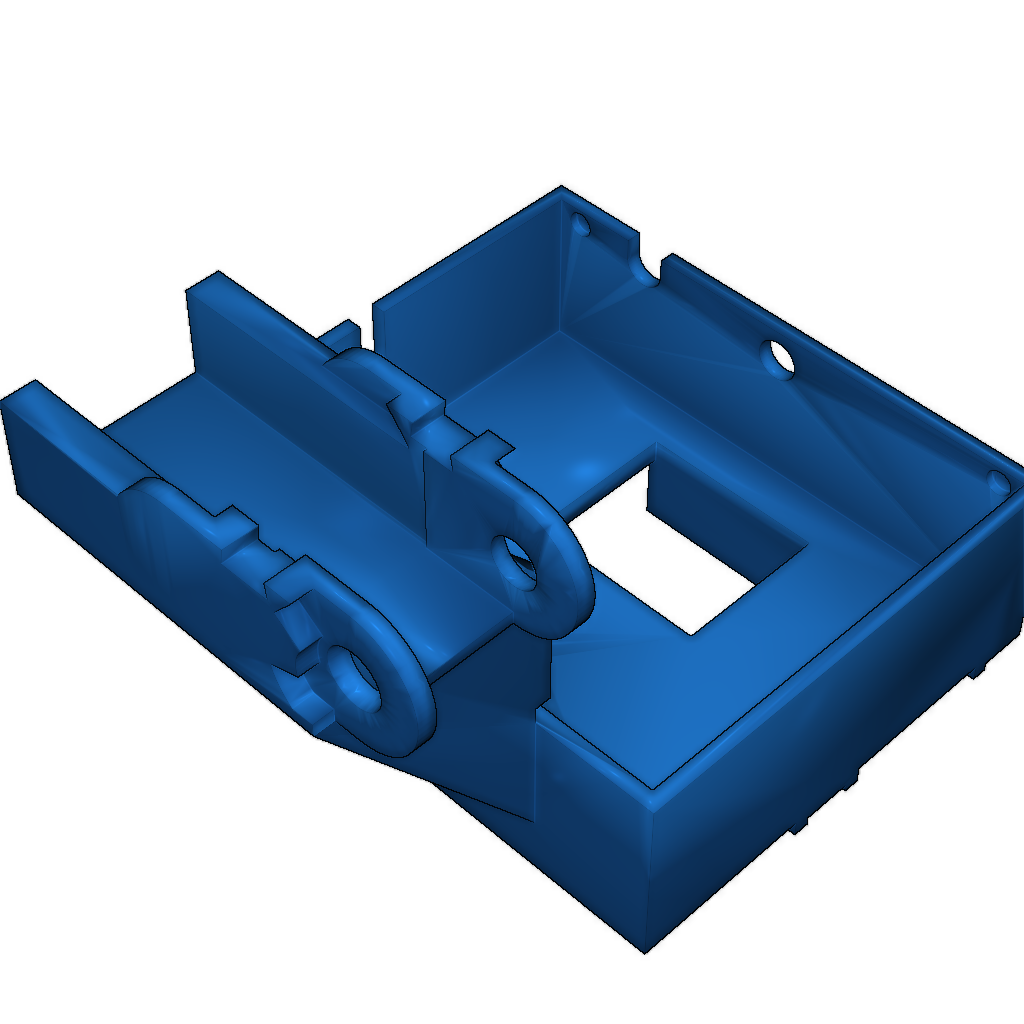

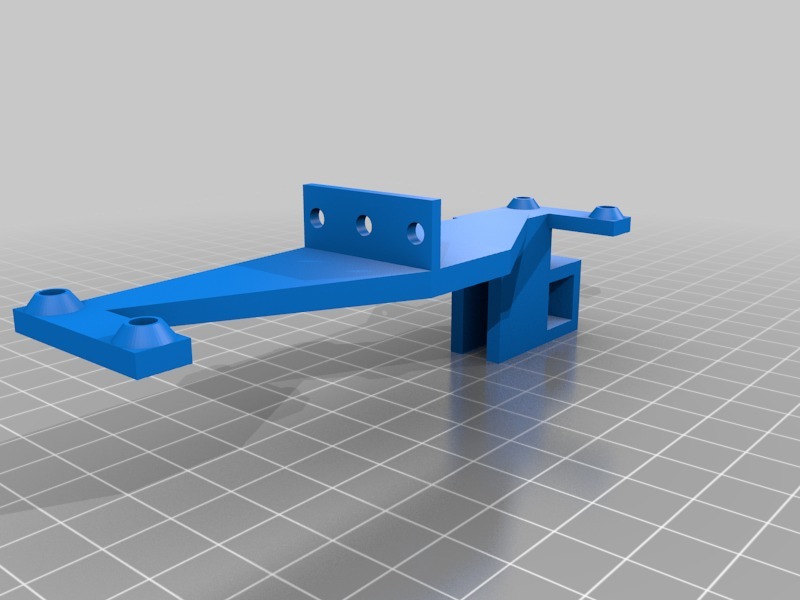

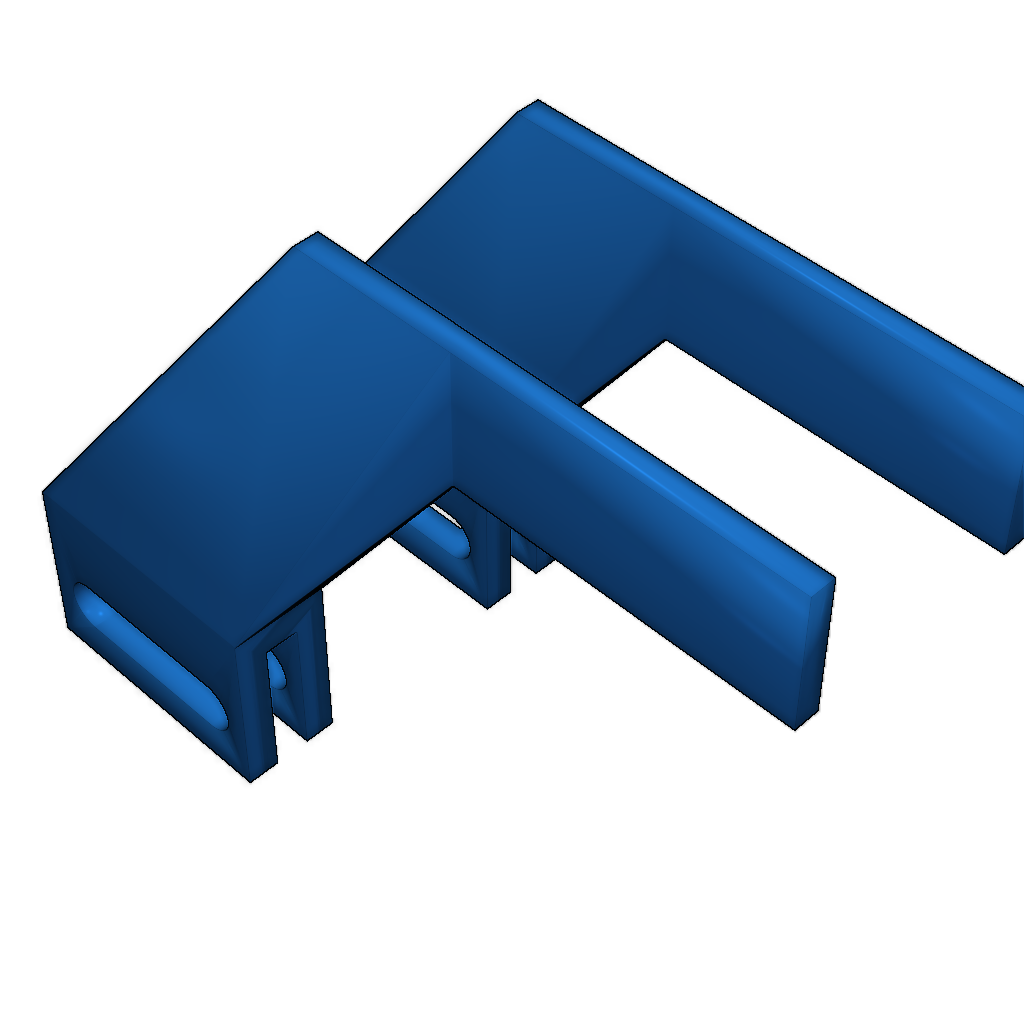

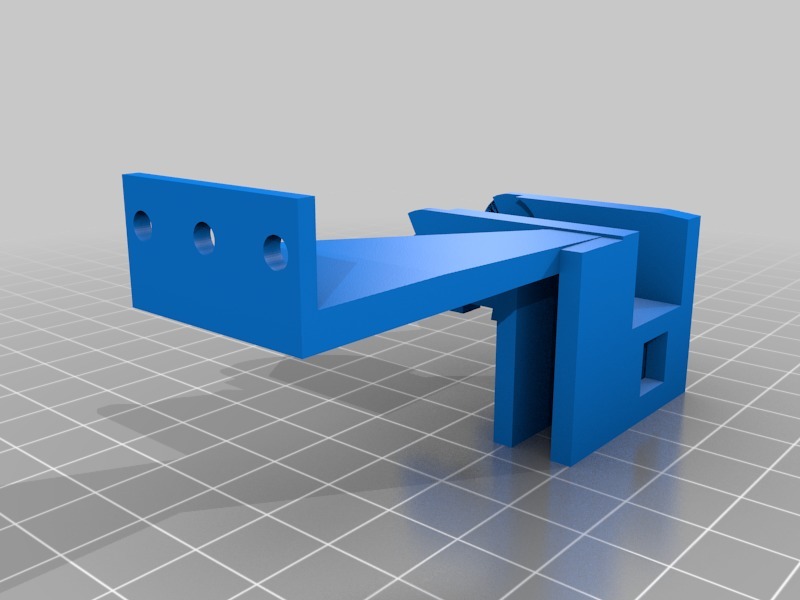

Laser-Halter_KK_links_mit_endstop.stl Тип: .stl | Размер: 0.42 MBСкачать
-
Laser-Halter_KK_links.stl Тип: .stl | Размер: 0.15 MBСкачать
-

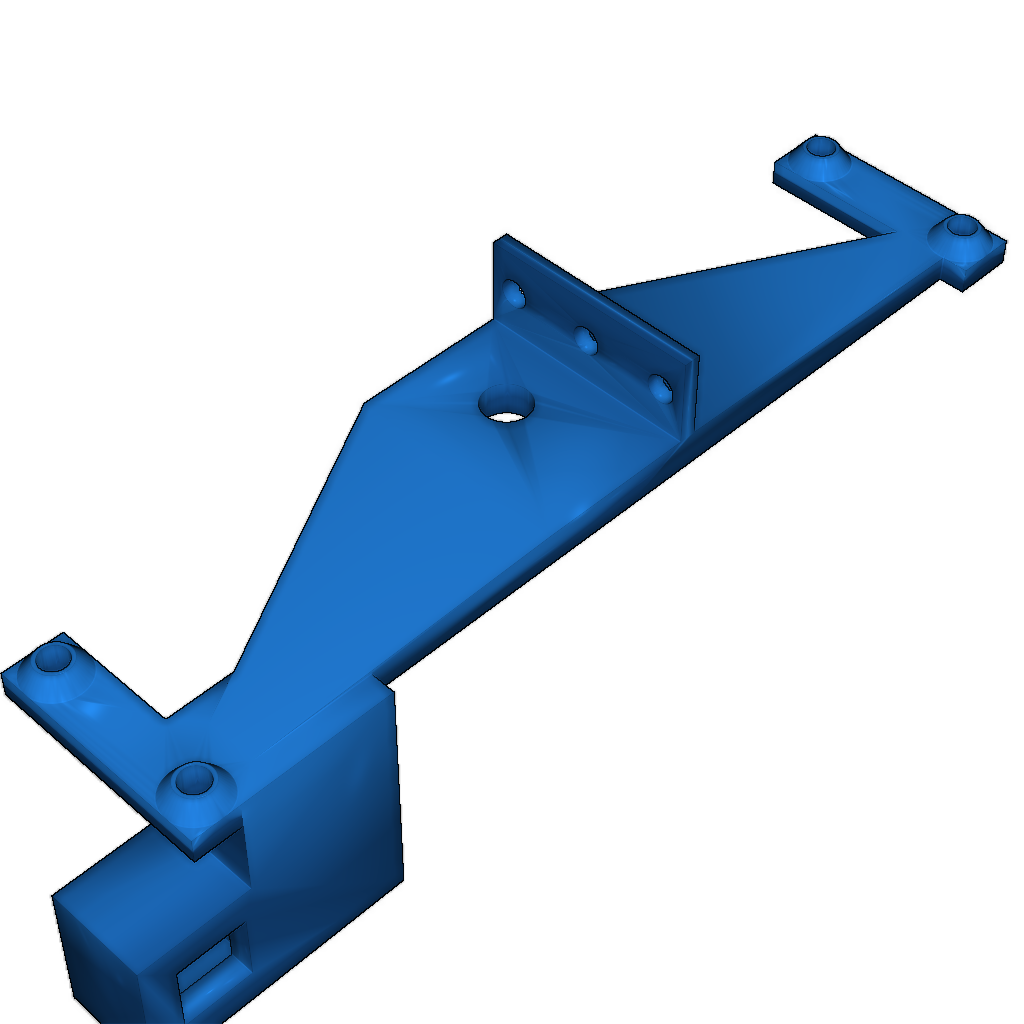

Laser-Halter_KK_rechts.stl Тип: .stl | Размер: 0.50 MBСкачать
-

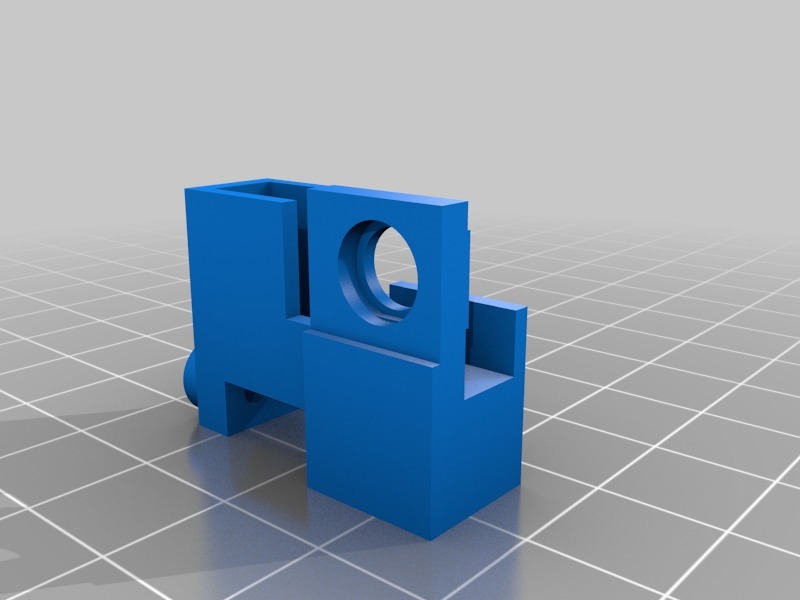

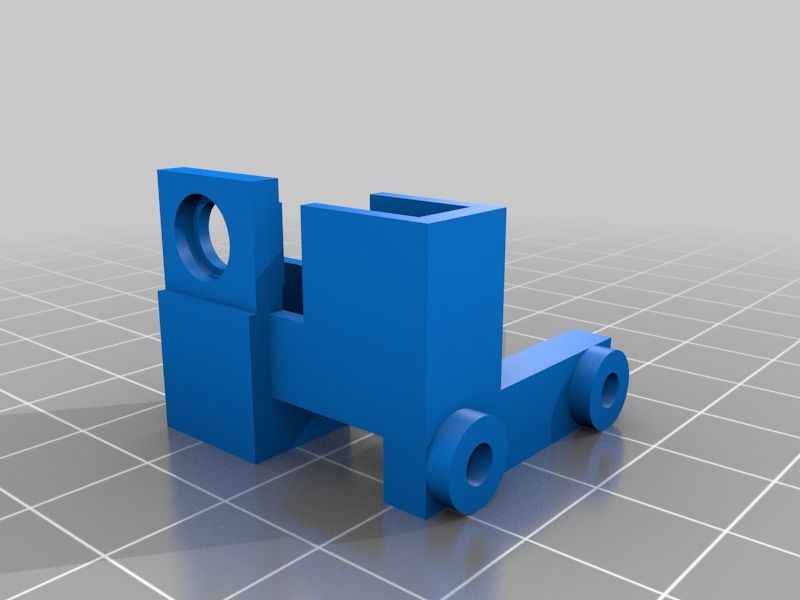

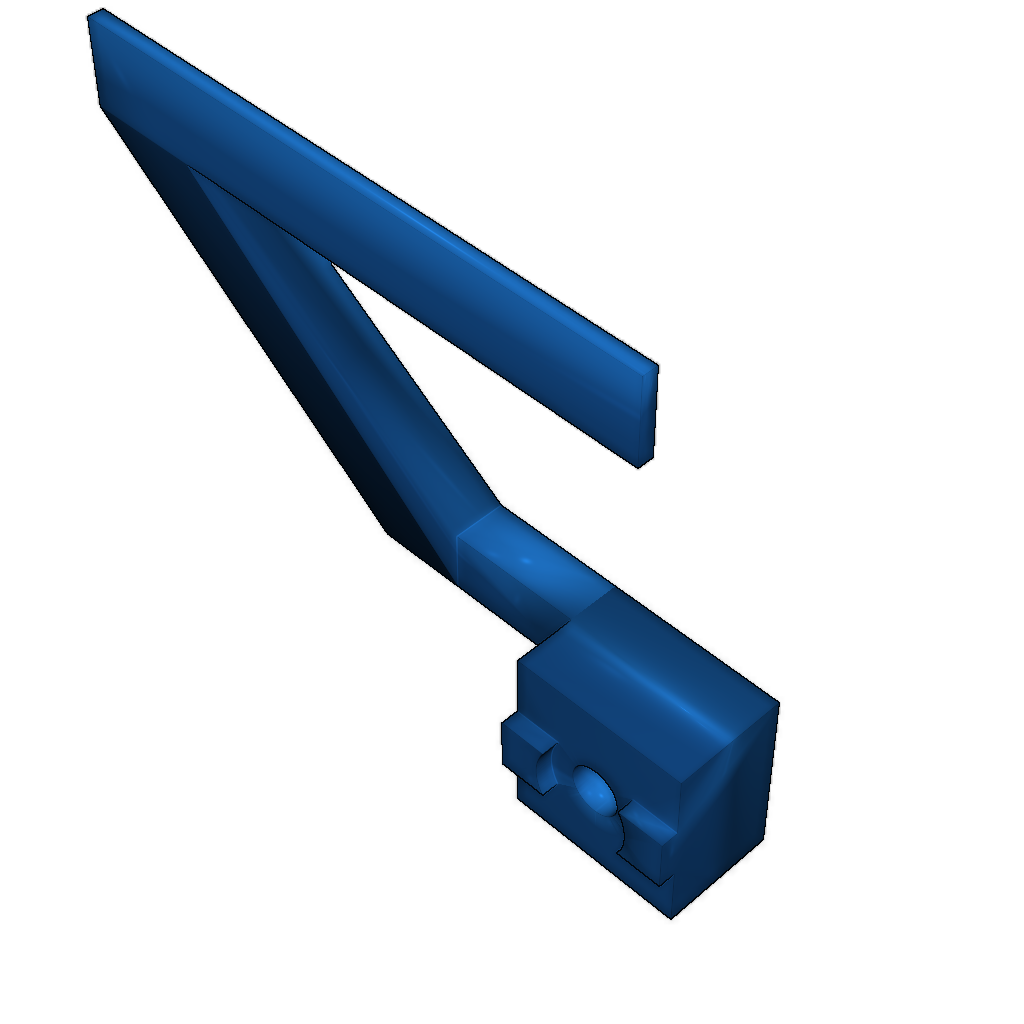

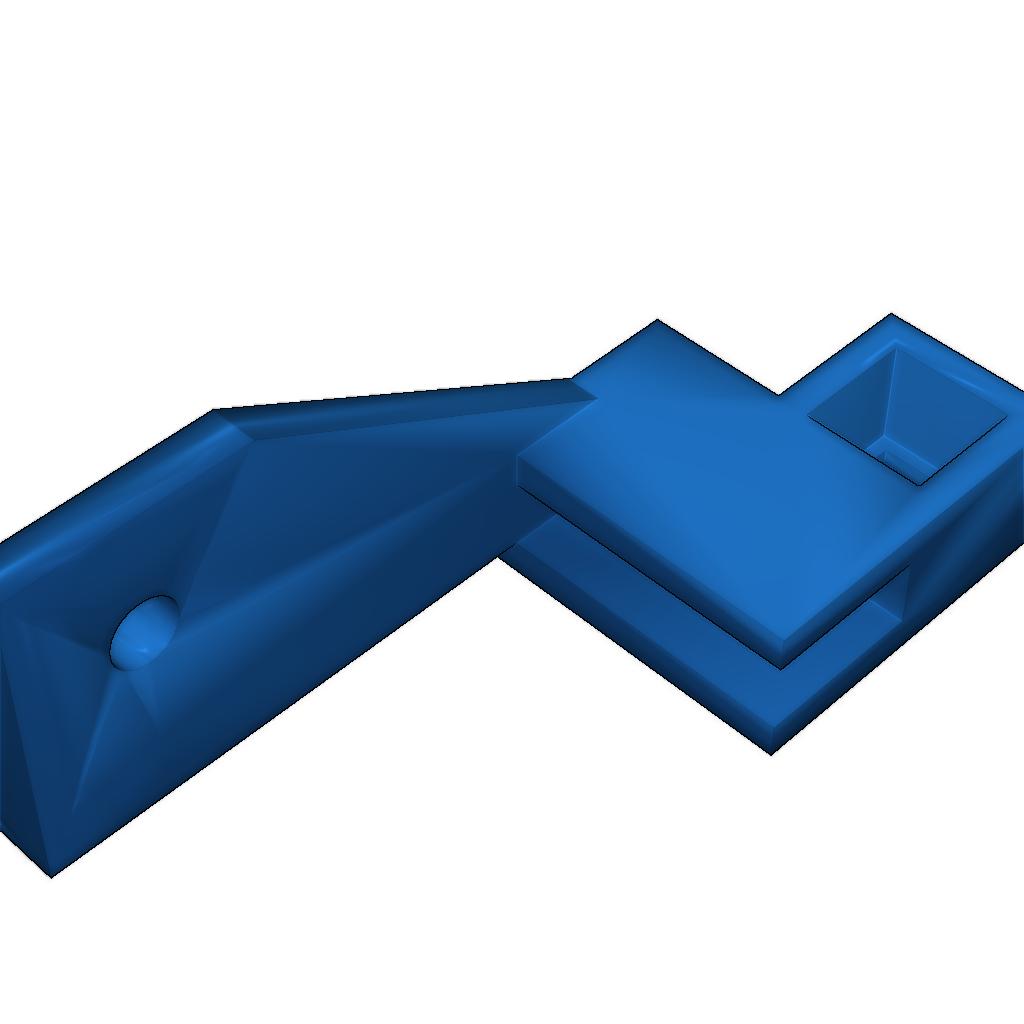

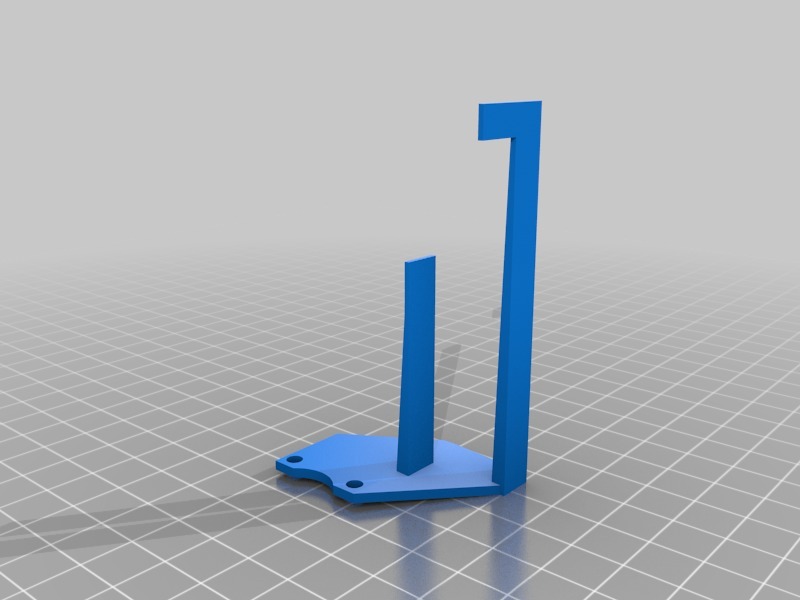

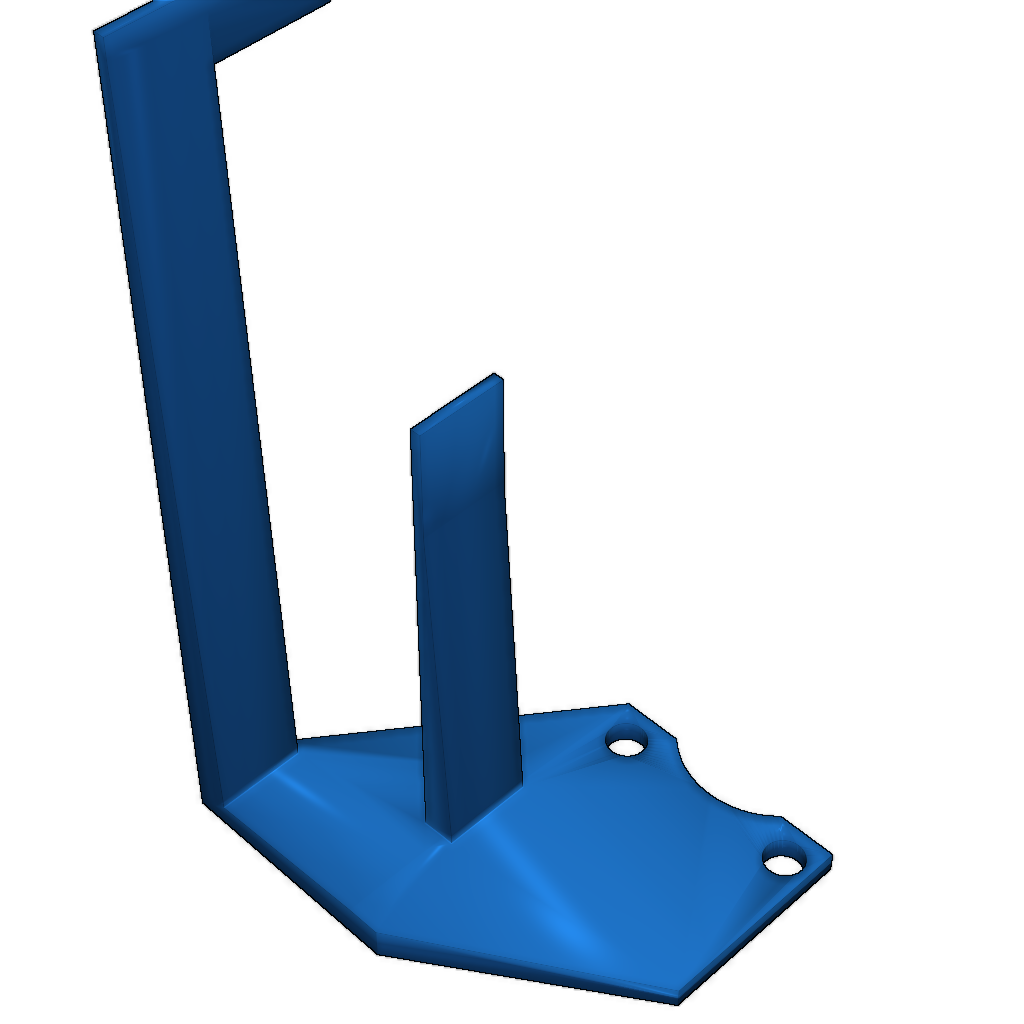

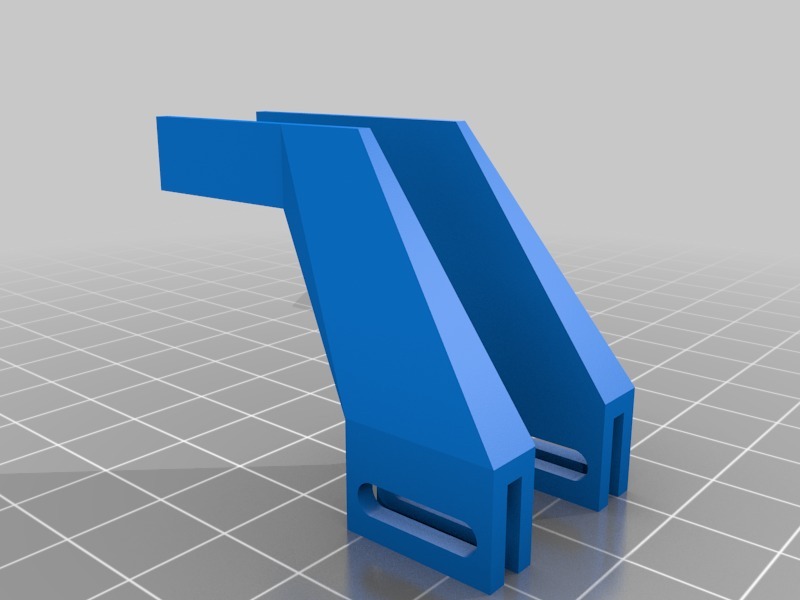

opto_endstop_halter_finger_y_hinten.stl Тип: .stl | Размер: 0.19 MBСкачать
-
opto_endstop_halter_finger_x.stl Тип: .stl | Размер: 0.27 MBСкачать
-
opto_endstop_halter_finger_y.stl Тип: .stl | Размер: 0.32 MBСкачать
-
opto_endstop_halter_finger_z.stl Тип: .stl | Размер: 0.17 MBСкачать
-

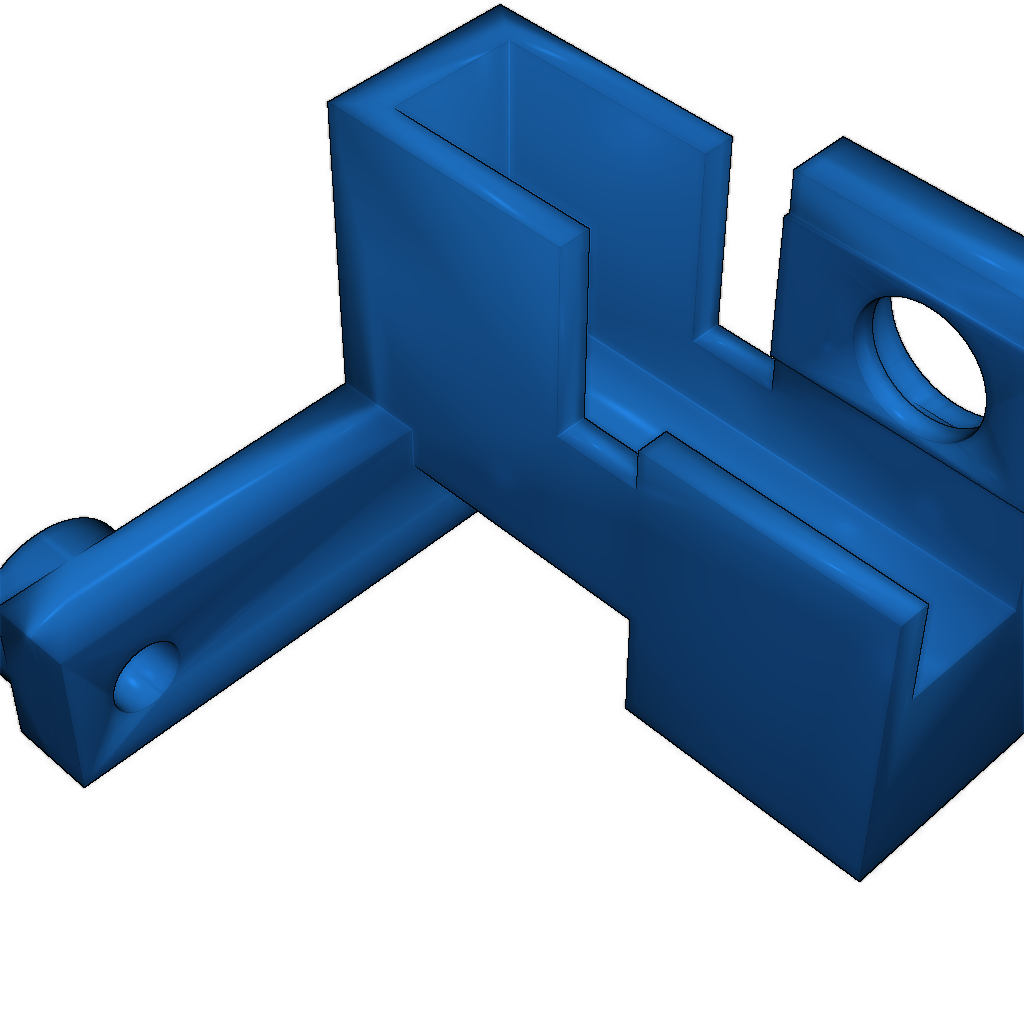

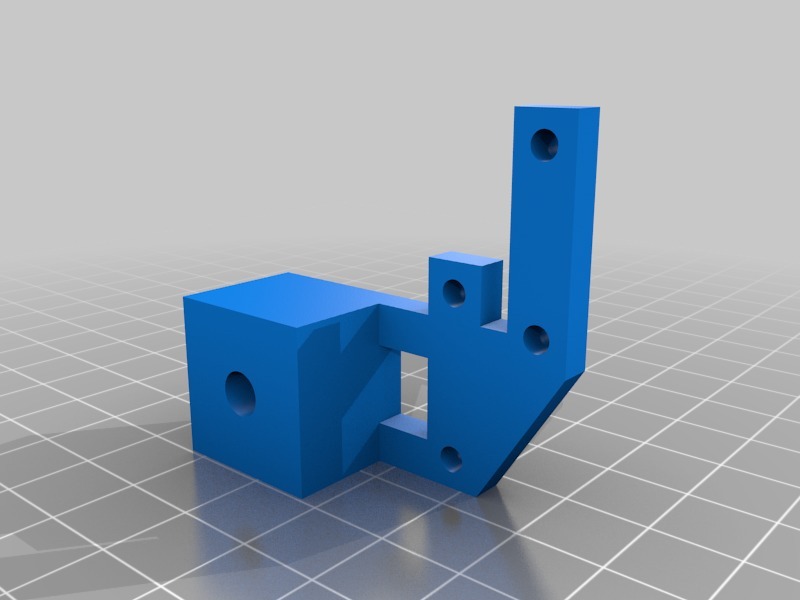

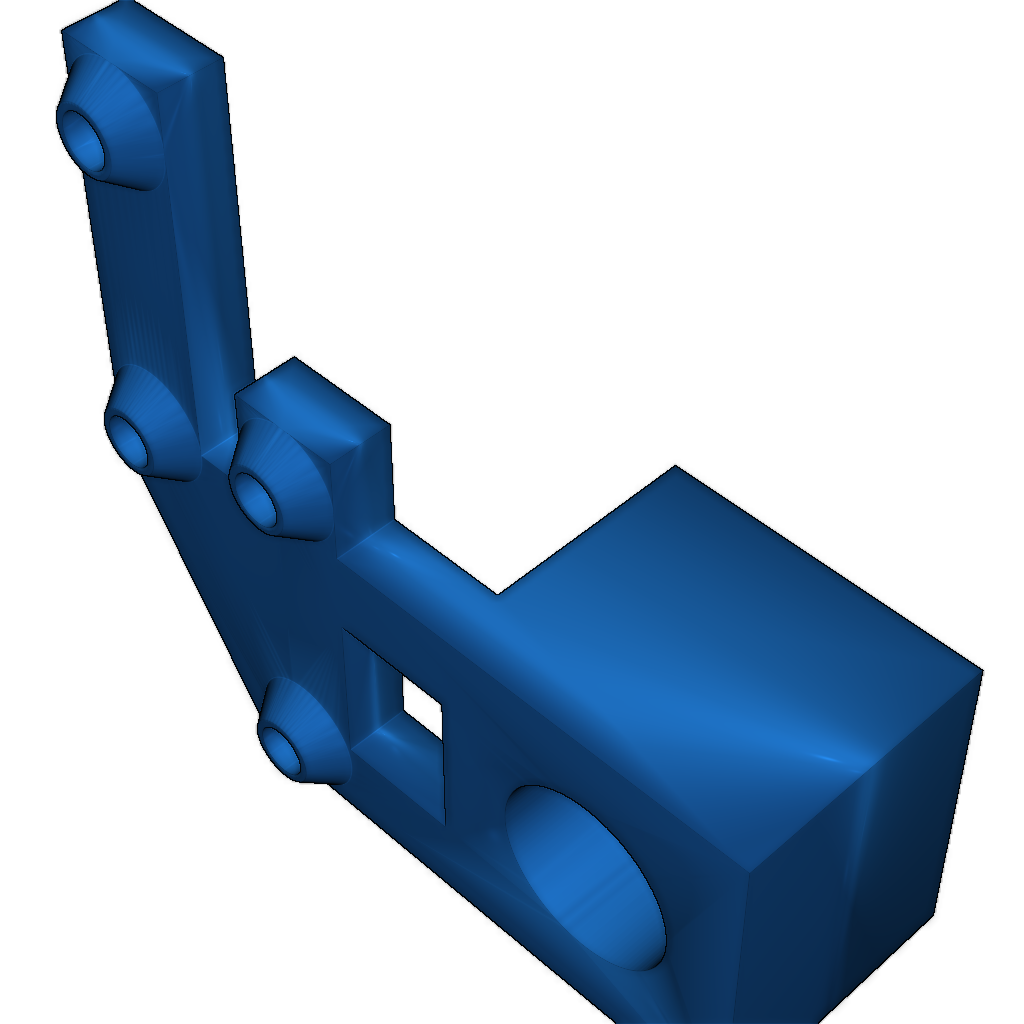

opto_endstop_halter.stl Тип: .stl | Размер: 0.42 MBСкачать
-
opto_endstop_halter_xl.stl Тип: .stl | Размер: 0.42 MBСкачать
-
opto_endstop_halter_z.stl Тип: .stl | Размер: 0.70 MBСкачать
-

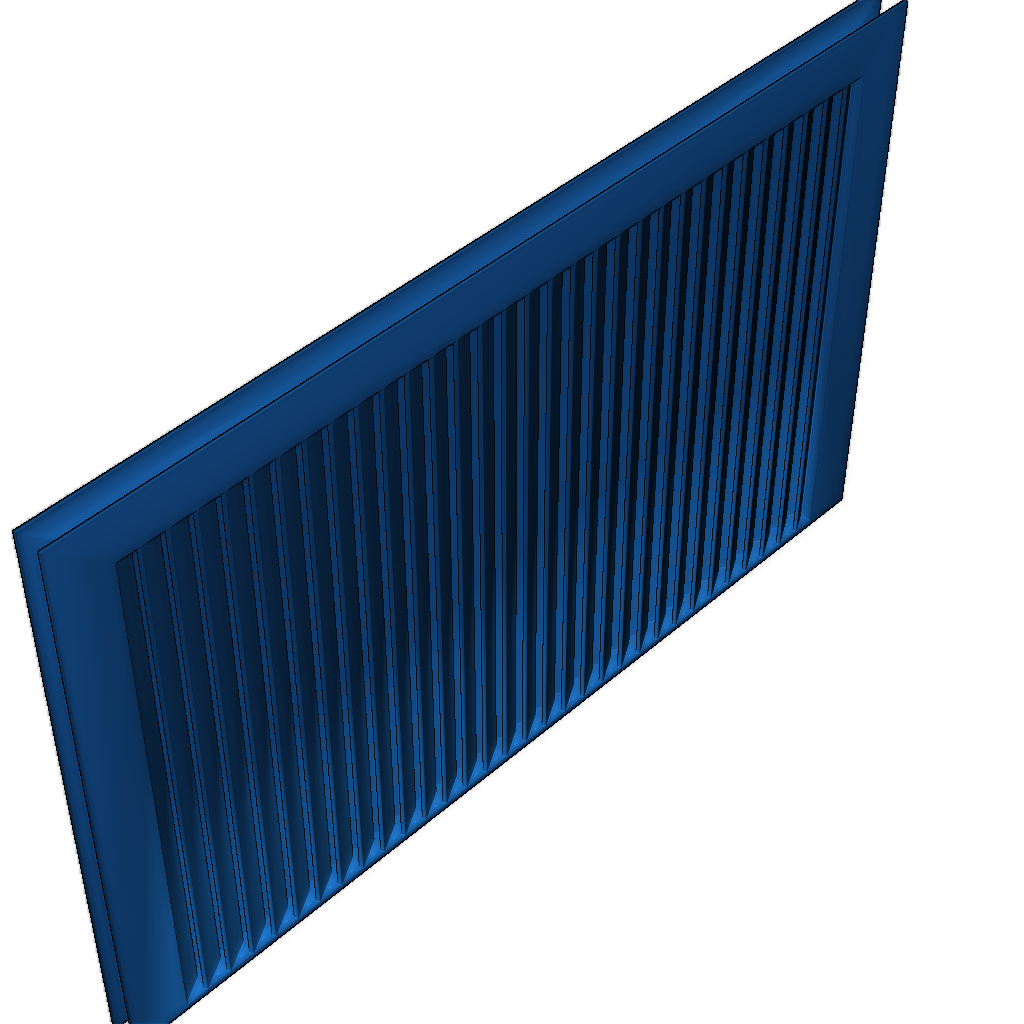

gehaeuseteile-luftgiiter.stl Тип: .stl | Размер: 0.20 MBСкачать
-

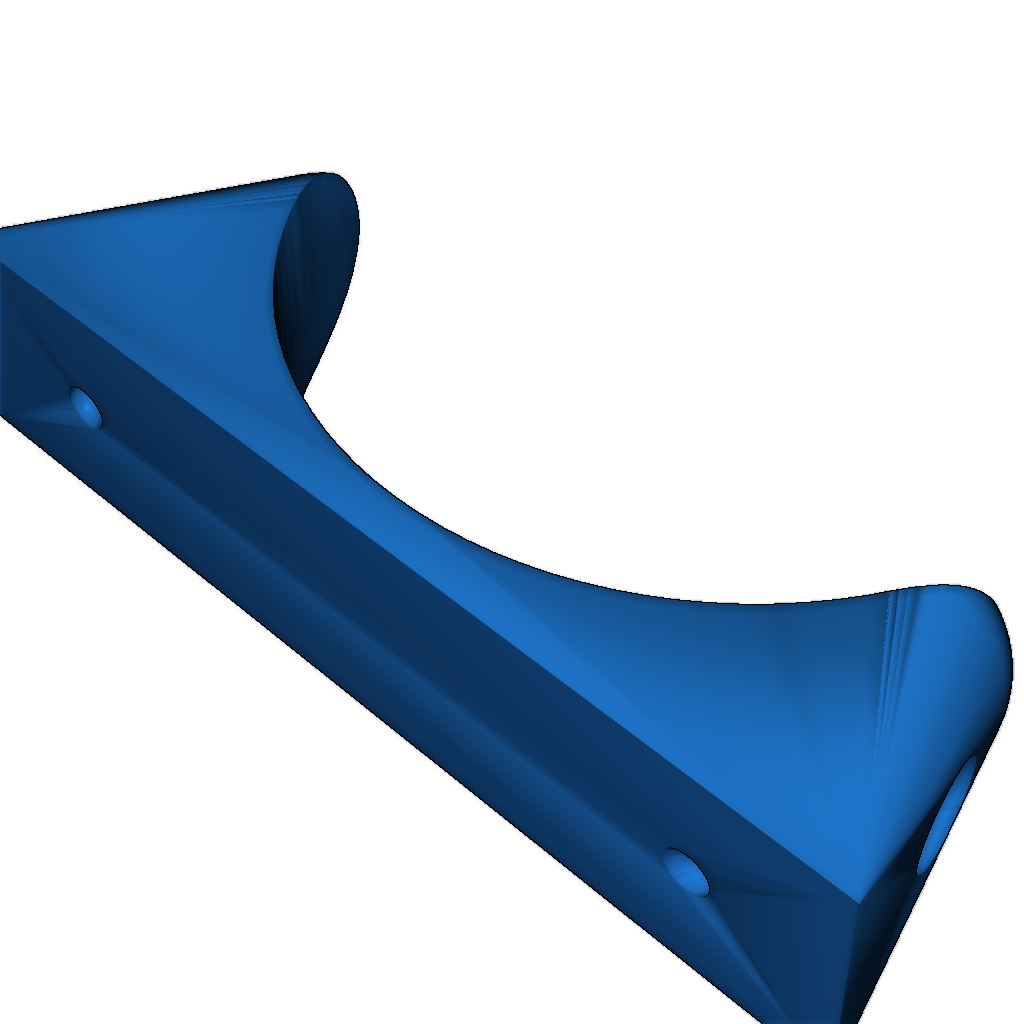

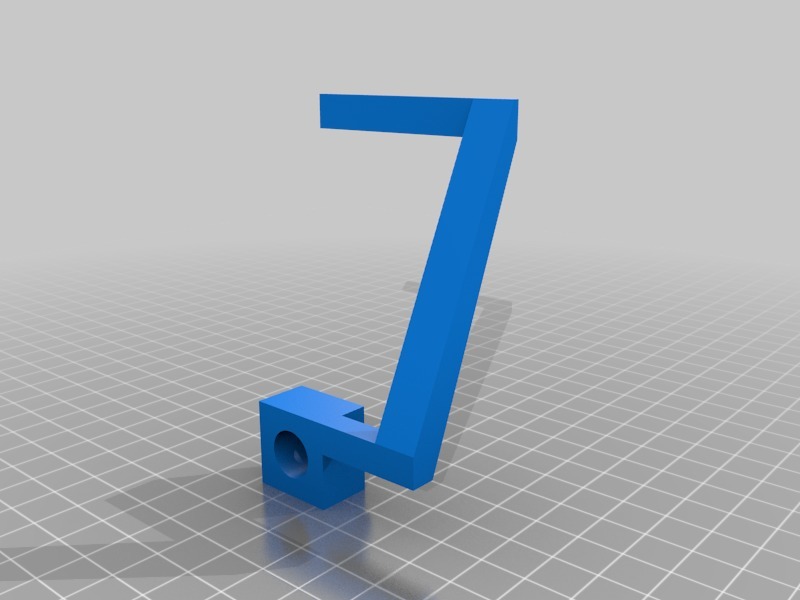

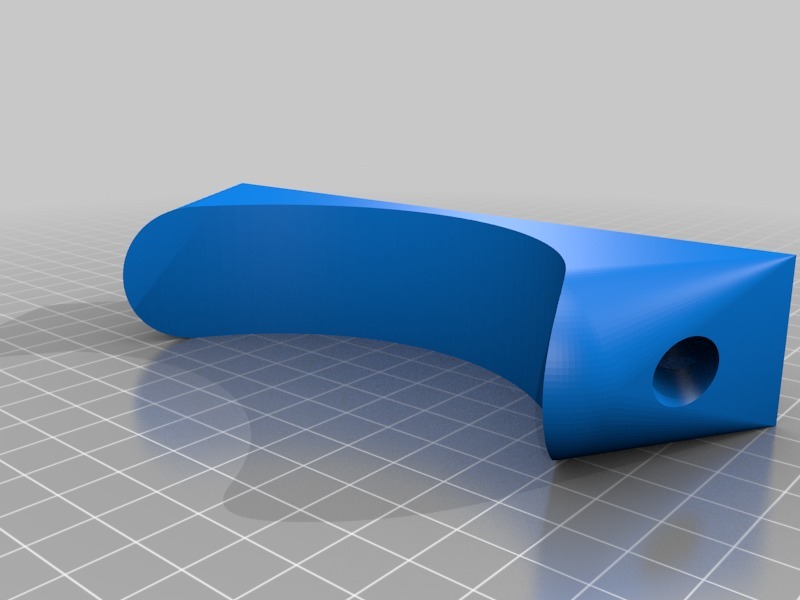

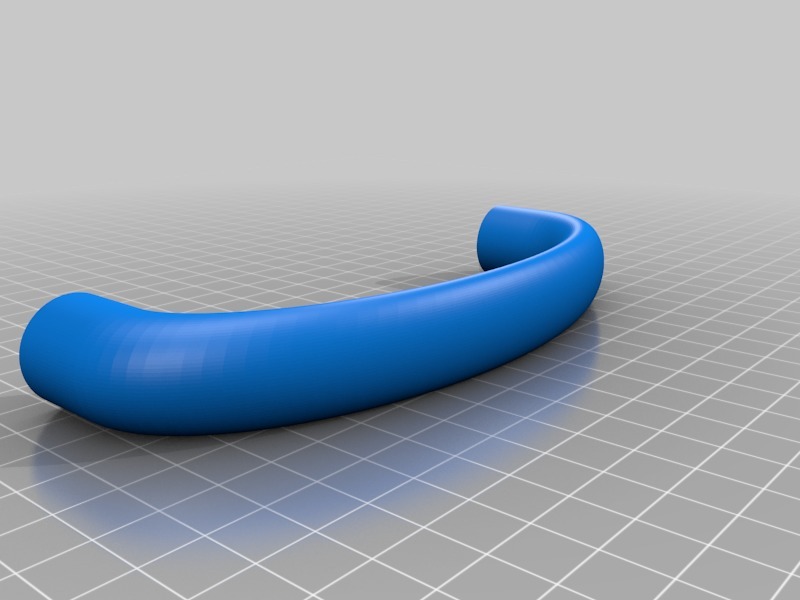

gehaeuseteile_griff.stl Тип: .stl | Размер: 2.18 MBСкачать
-

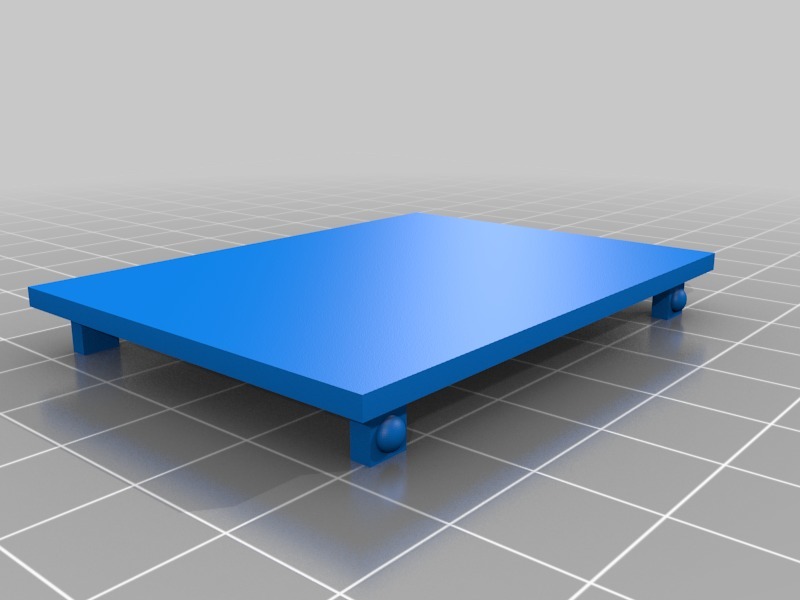

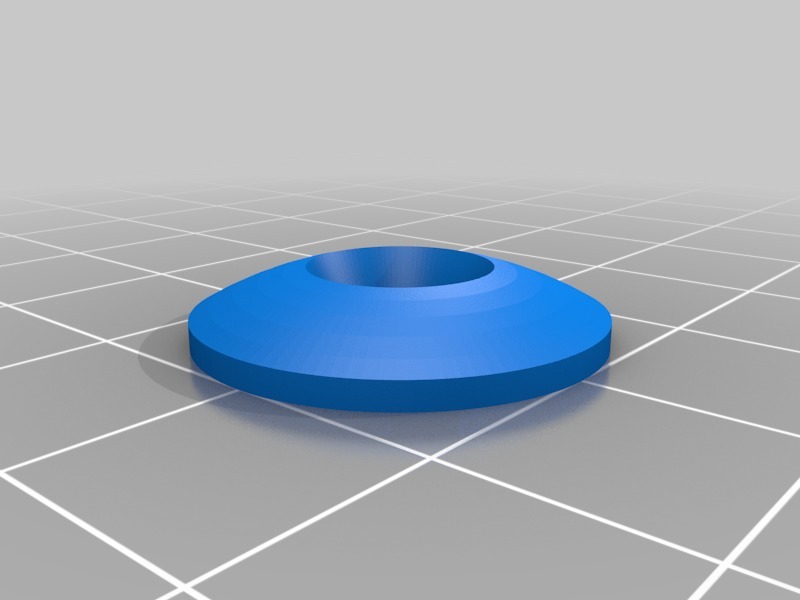

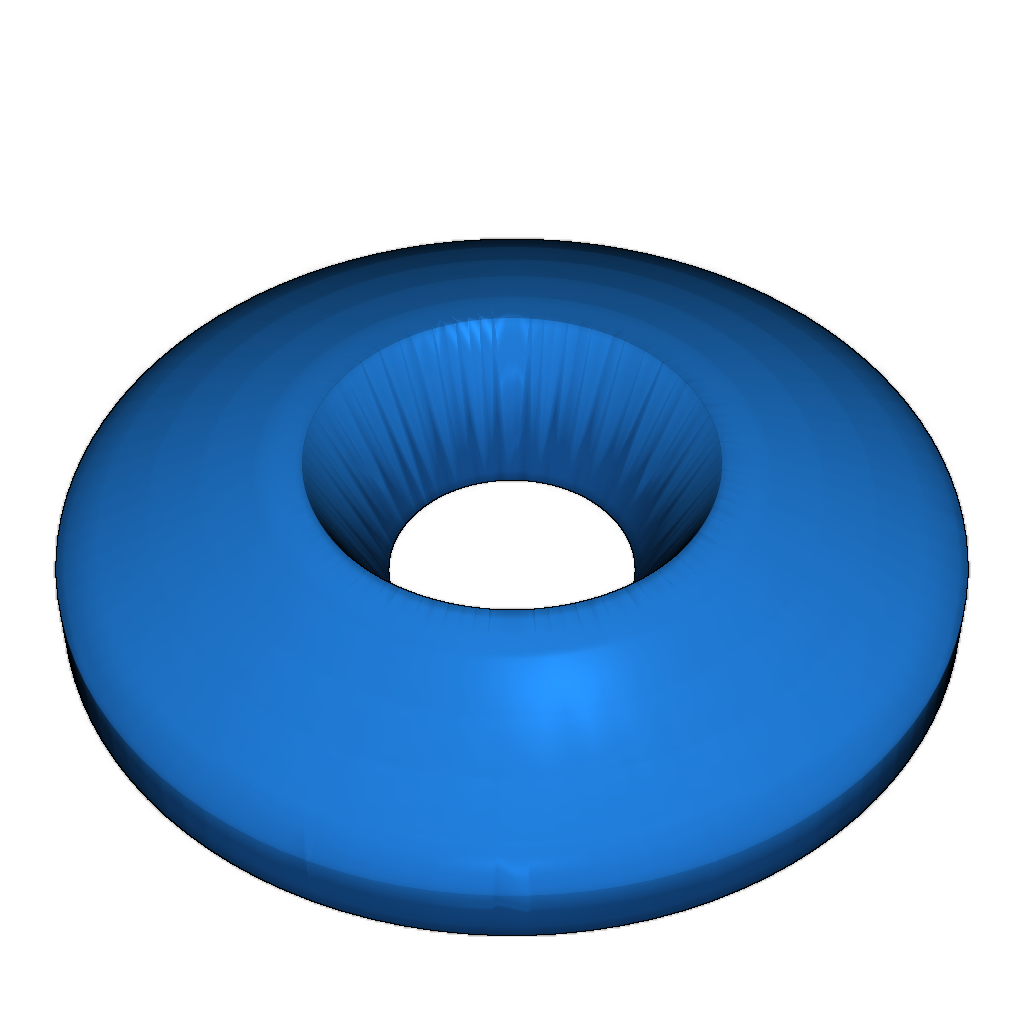

gehaeuseteile_scheibe.stl Тип: .stl | Размер: 0.41 MBСкачать
-

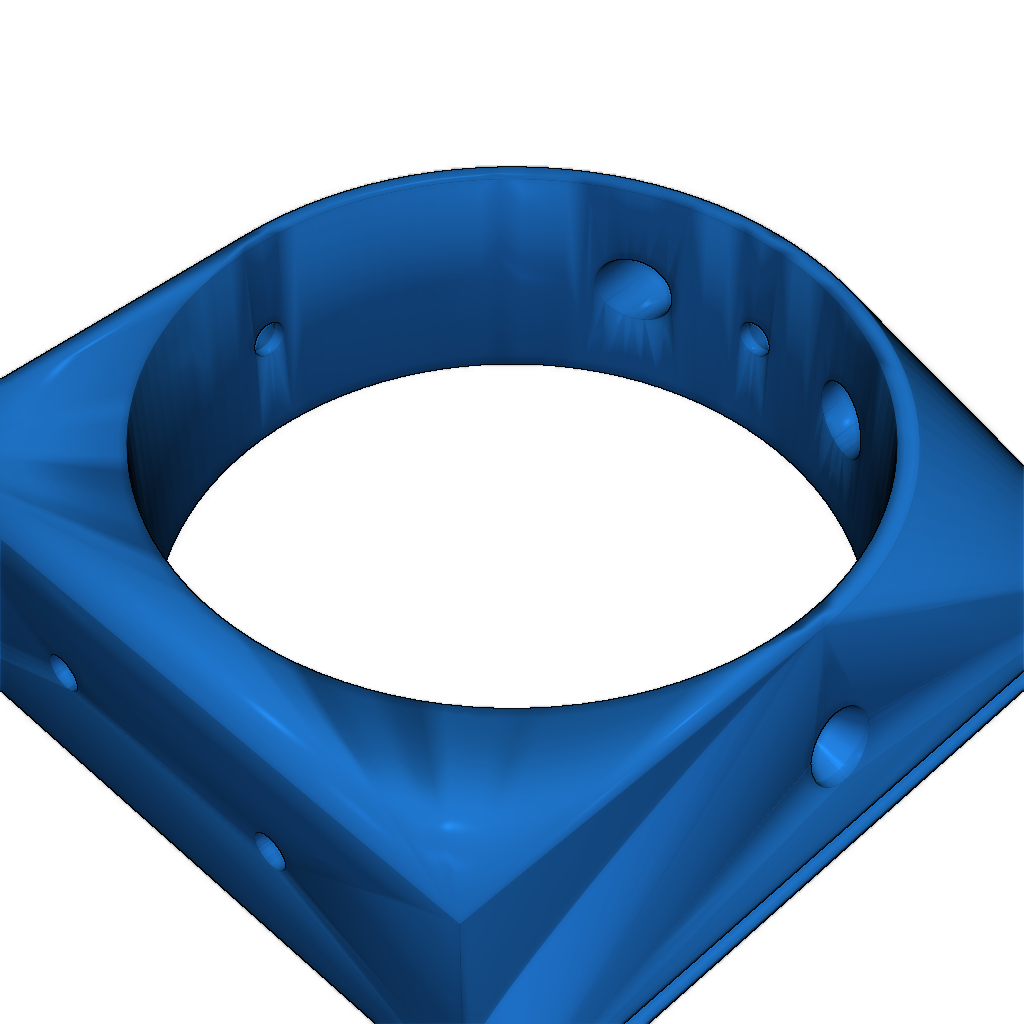

gehauseteile_absauganschluss.stl Тип: .stl | Размер: 0.98 MBСкачать
-

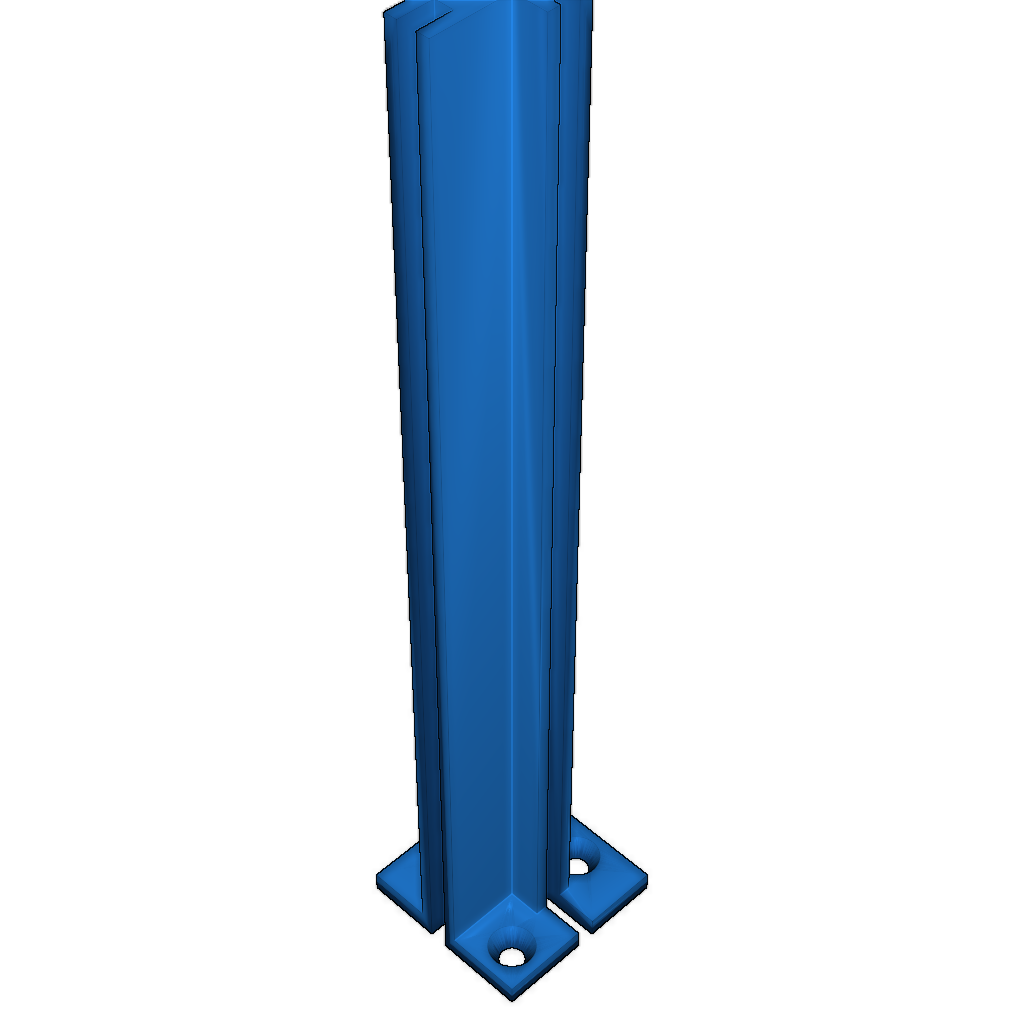

gehaeuseteile_ecke_1b.stl Тип: .stl | Размер: 0.28 MBСкачать
-

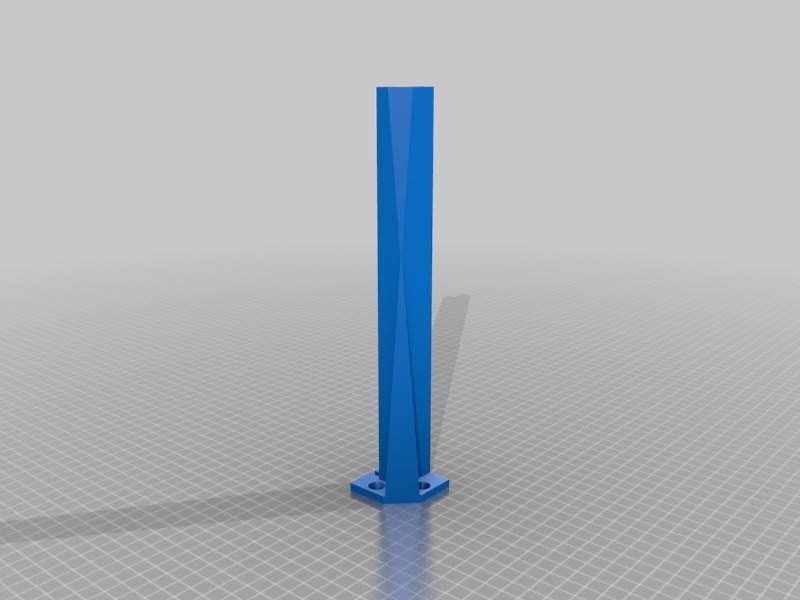

gehauseteile_absaugsupport.stl Тип: .stl | Размер: 0.70 MBСкачать
-

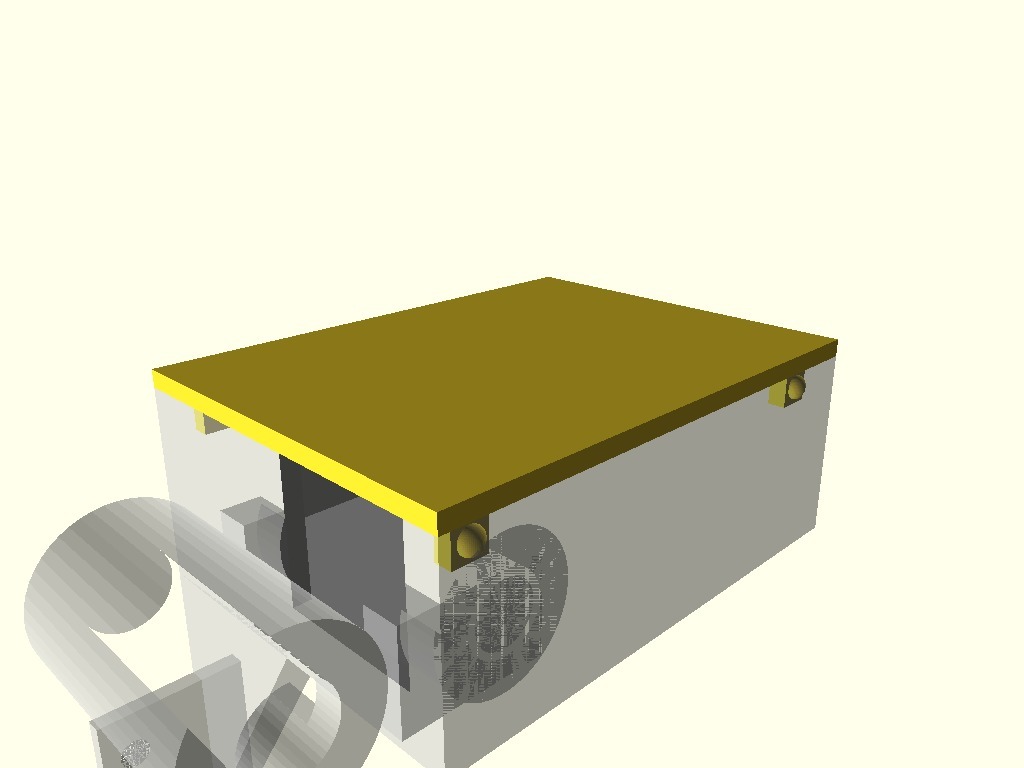

gehaeuseteile.scad Тип: .scad | Размер: 0.00 MBСкачать
-
kabelkette-3.scad Тип: .scad | Размер: 0.01 MBСкачать
-
opto_endstop_halter.scad Тип: .scad | Размер: 0.00 MBСкачать
-
center.STL Тип: .STL | Размер: 0.09 MBСкачать
-
Nano-Hilfssketch-Acro-Laser.ino Тип: .ino | Размер: 0.00 MBСкачать
