Замена направляющих для QNAP SP-X20-TRAY
admin | 12.12.2025
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (3)

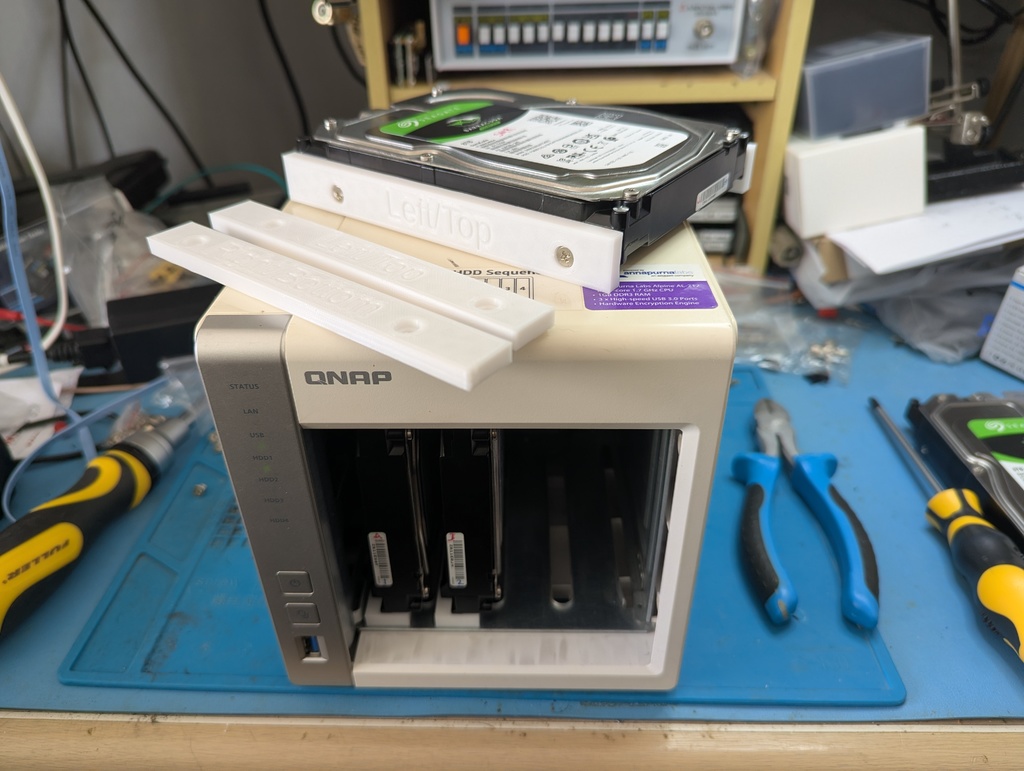

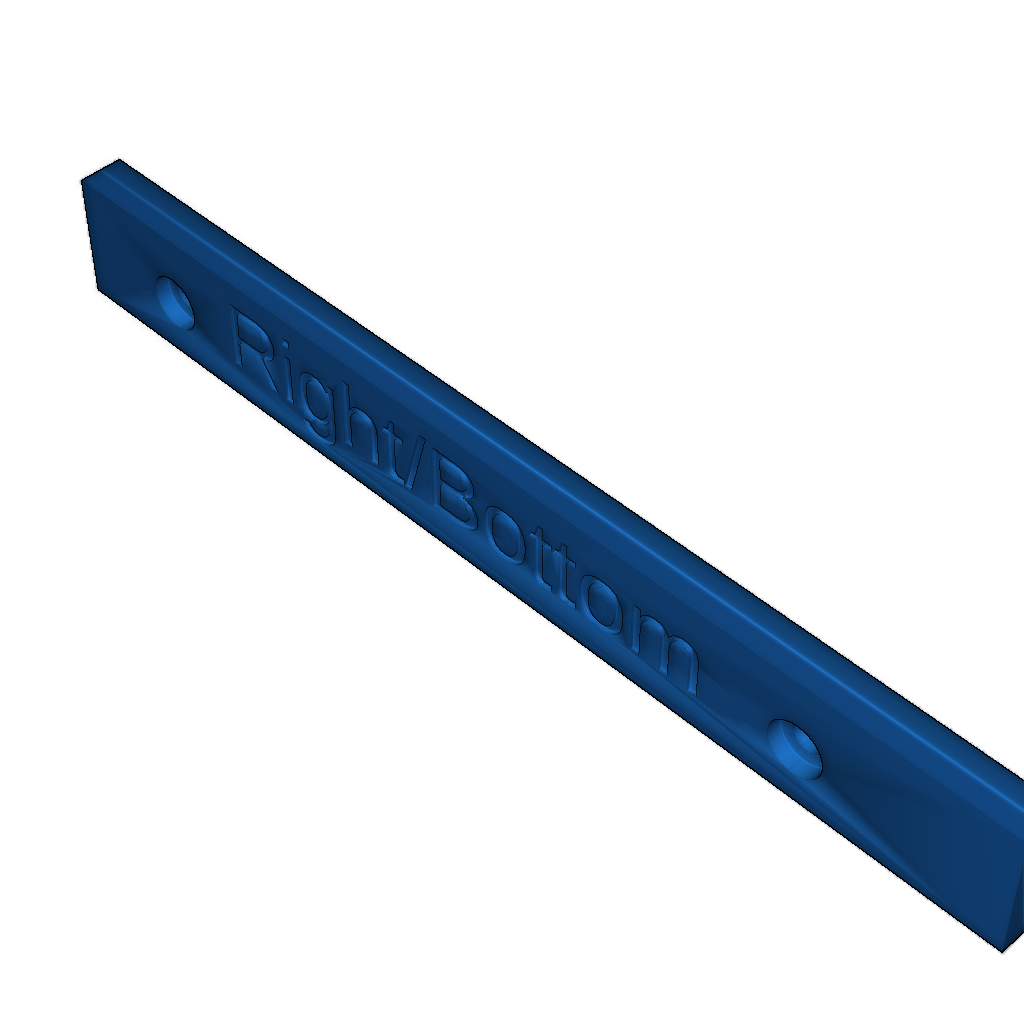

Данная 3D-модель является альтернативой направляющим для QNAP SP-X20-TRAY. Она протестирована с моделями TS-431P и совместима с TS-120/220/251/451/x31.
Особенности конструкции:
- Отсутствие ручки, что может затруднить горячую замену дисков.
- Используются стандартные плоские винты UNC, которые обеспечивают умеренный захват в HDD.
- Направляющие предназначены для установки дисков, поэтому не рекомендуется чрезмерно затягивать винты, чтобы не повредить резьбу в накопителе.
Рекомендации по печати:
- Модель печатается без поддержки при ориентации текстовой стороной вверх.
- Рекомендуемый материал - PETG.
Файлы OpenSCAD:
qnap_sp-x20-tray.scad- файл для создания направляющих.3_5HDD.scad- файл для моделирования 3.5-дюймового HDD.
