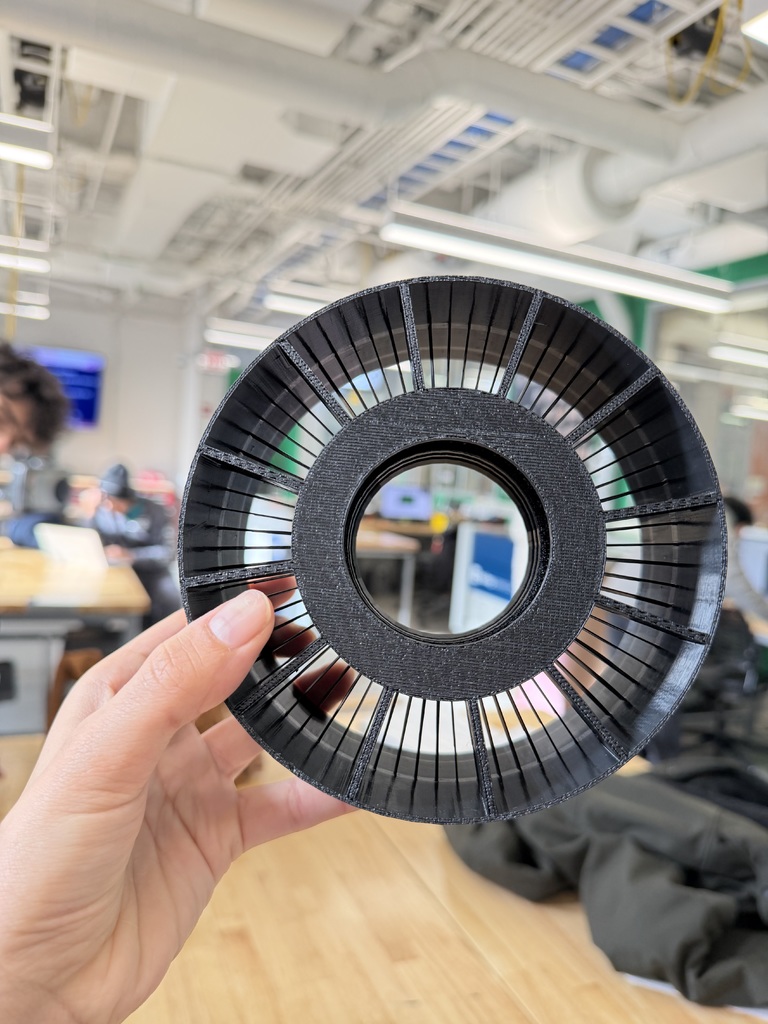

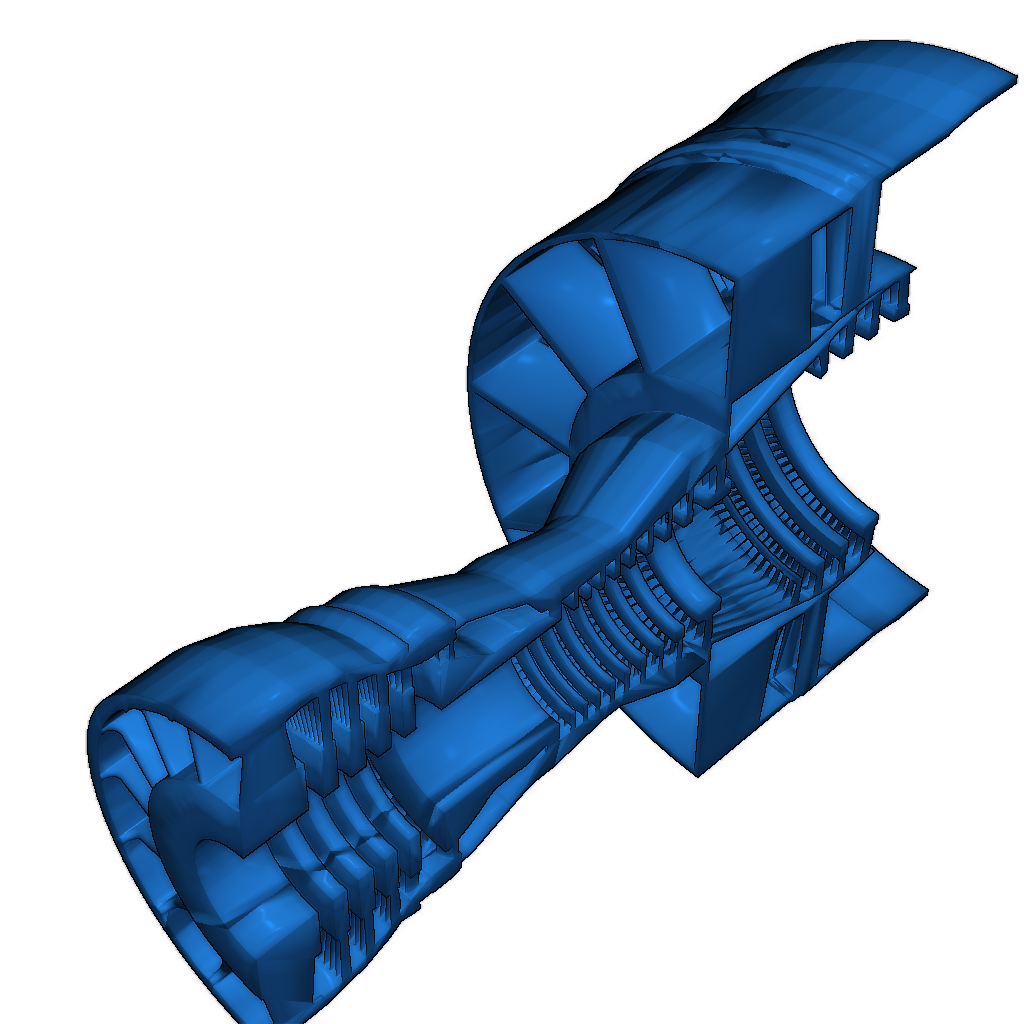

Описание: Модель представляет собой 3D-печатную масштабированную разрезную модель турбовентилятора CFM56-5A, используемого в самолетах семейства Airbus A320.

Назначение: Модель предназначена для визуального обучения, справочных целей или демонстрации. Она идеально подходит для студентов аэрокосмической отрасли, инженеров, увлеченных пилотов и авиационных энтузиастов.

Конструкция: Дизайн модели демонстрирует внутренний поток воздуха через вентилятор, мультиступенчатые компрессоры, камеру сгорания и турбины, что позволяет понять, как происходит движение воздуха и извлечение энергии в современном реактивном двигателе. В комплект входит подставка и информационная табличка с характеристиками двигателя.

Рекомендации по печати:

  • Материал: PLA или ABS
  • Высота слоя: 0.15–0.20 мм
  • Заполнение: 10–20% (больше для стабильности подставки)
  • Периметры: 2–3 стенки
  • Ориентация печати: Лопасти вертикально или на плоской стороне для лучшей четкости, подставка плоско на платформе
  • Размер сопла: Рекомендуется 0.4 мм

Скачать все файлы в одном архиве:

Скачать архив (ZIP)

Список отдельных файлов:

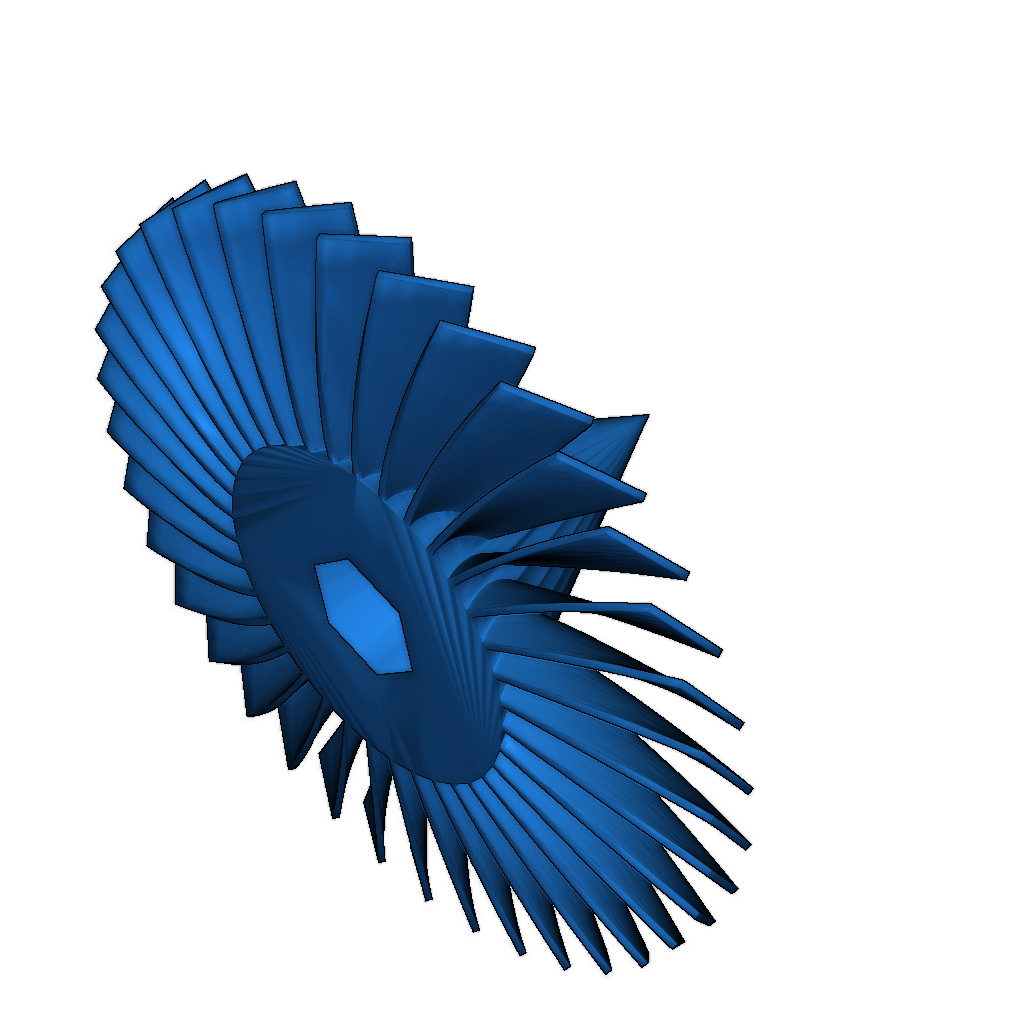

  • CFM56-5A_Engine_Fan.STL Тип: .STL | Размер: 1.24 MB
    Скачать

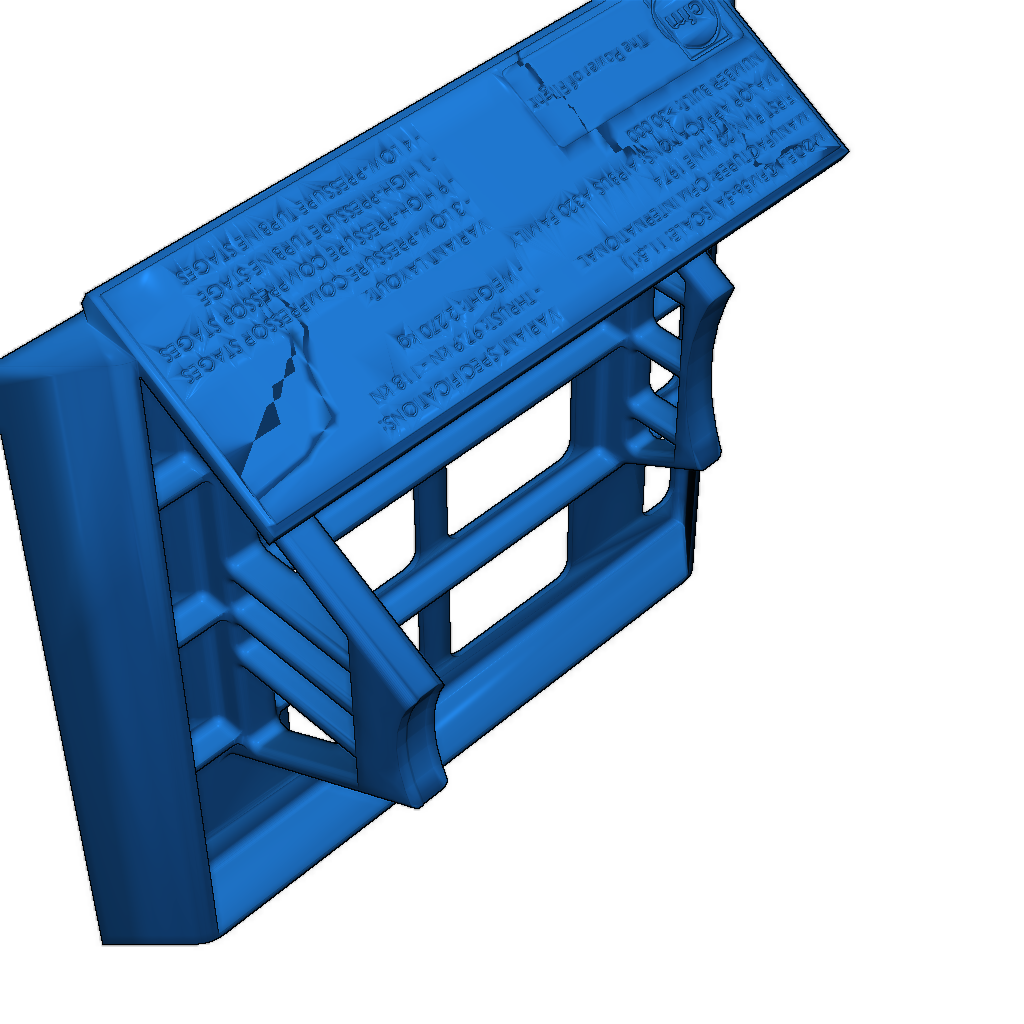

  • CFM56-5A_Engine_Mounting_Stand.STL Тип: .STL | Размер: 3.82 MB
    Скачать
  • CFM56-5A_Engine_Nacelle_and_Combustor_Housing.STL Тип: .STL | Размер: 3.31 MB
    Скачать

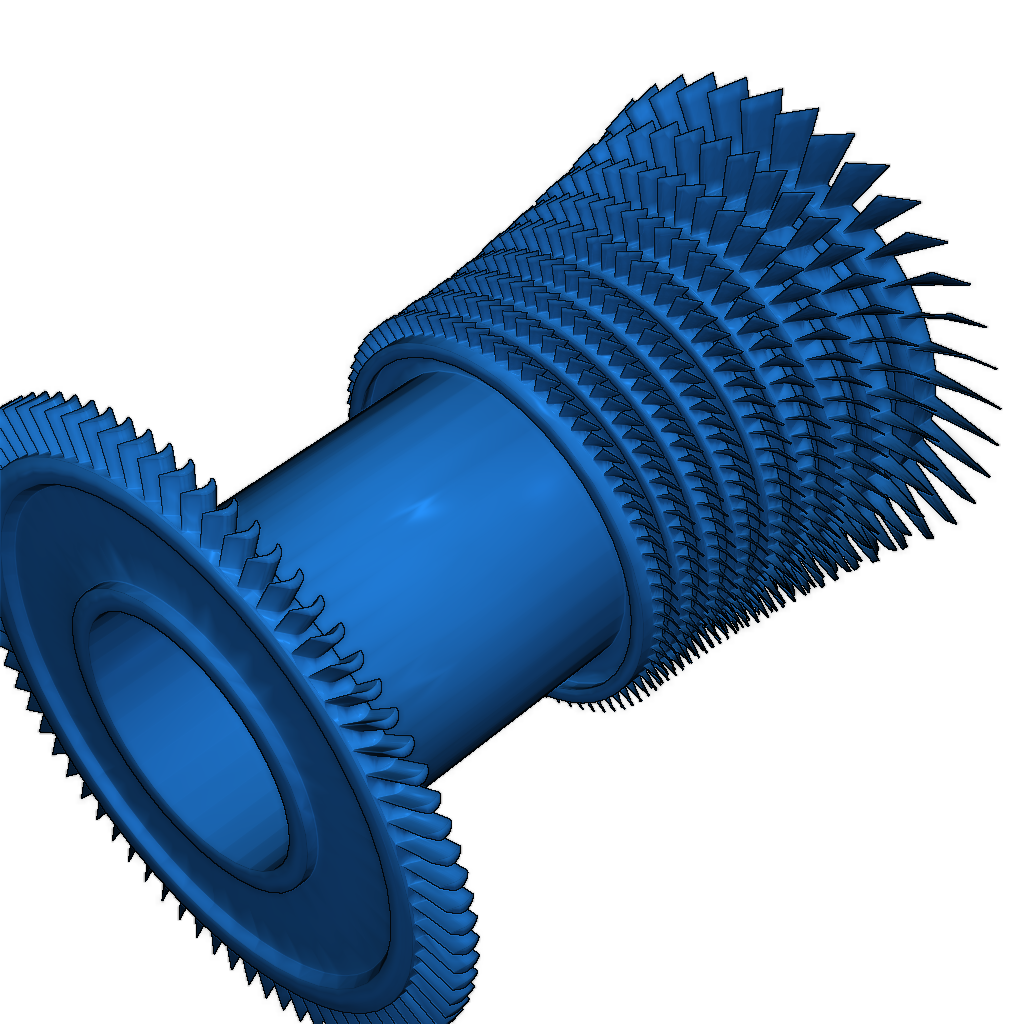

  • CFM56-5A_High_Pressure_Compressor_Rotor_Stages_and_Turbine.STL Тип: .STL | Размер: 8.73 MB
    Скачать

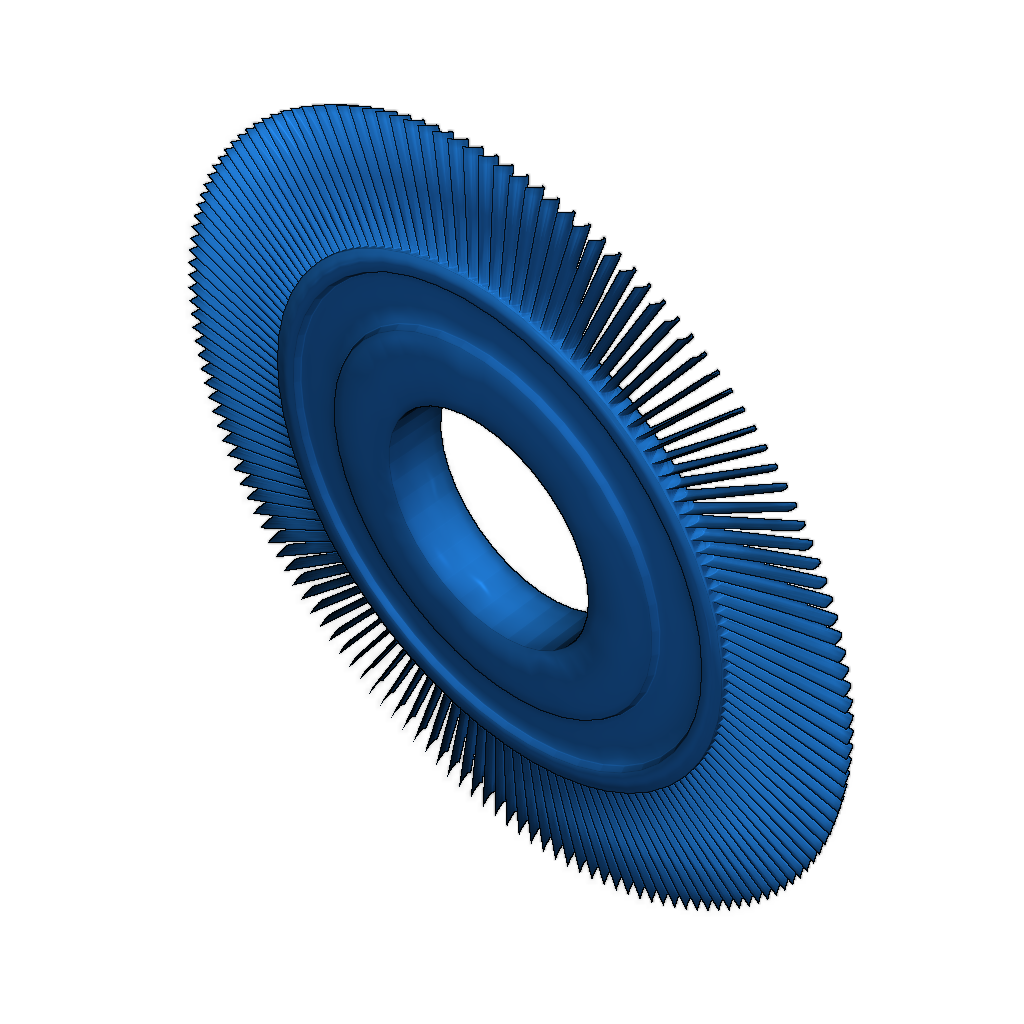

  • CFM56-5A_Low_Pressure_Compressor_Stage_1.STL Тип: .STL | Размер: 1.93 MB
    Скачать
  • CFM56-5A_Low_Pressure_Compressor_Stage_2.STL Тип: .STL | Размер: 2.56 MB
    Скачать
  • CFM56-5A_Low_Pressure_Compressor_Stage_3.STL Тип: .STL | Размер: 2.12 MB
    Скачать

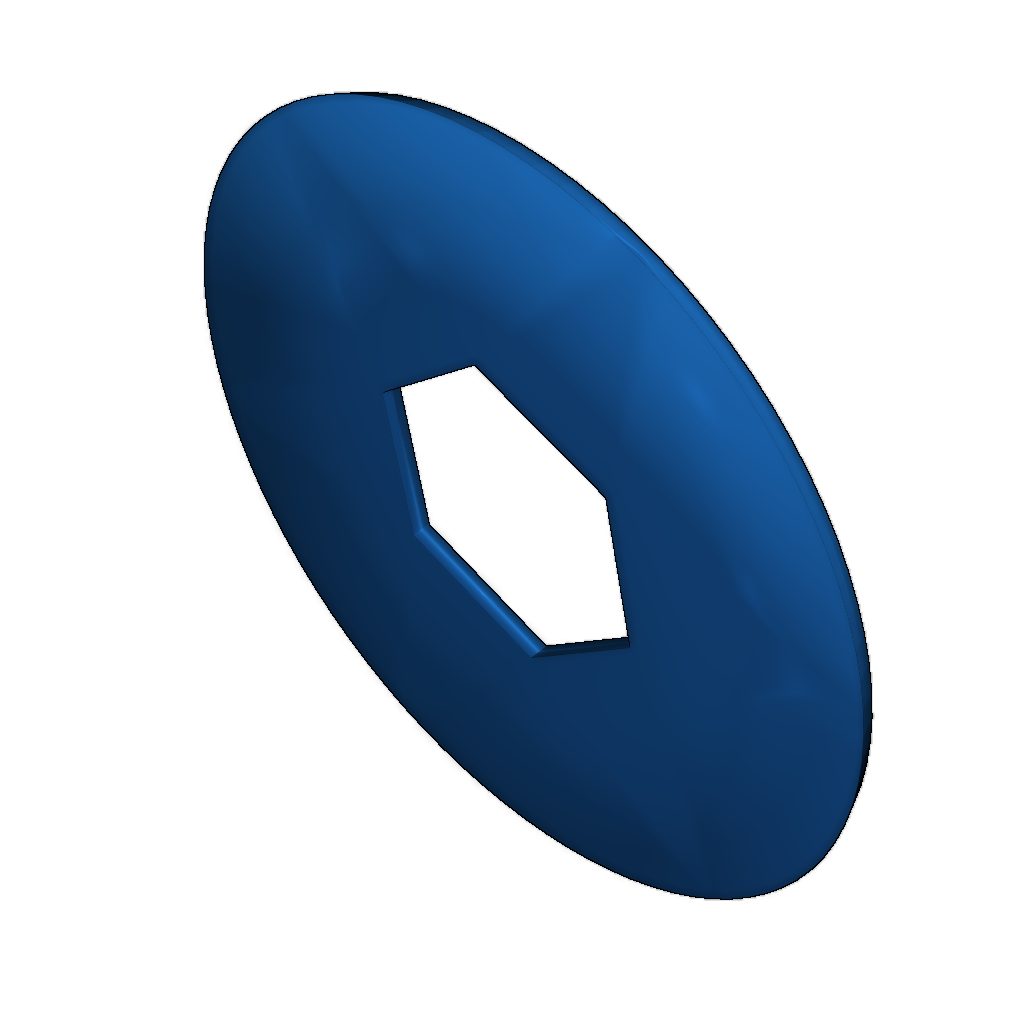

  • CFM56-5A_Low_Pressure_Shaft_Hub.STL Тип: .STL | Размер: 0.02 MB
    Скачать

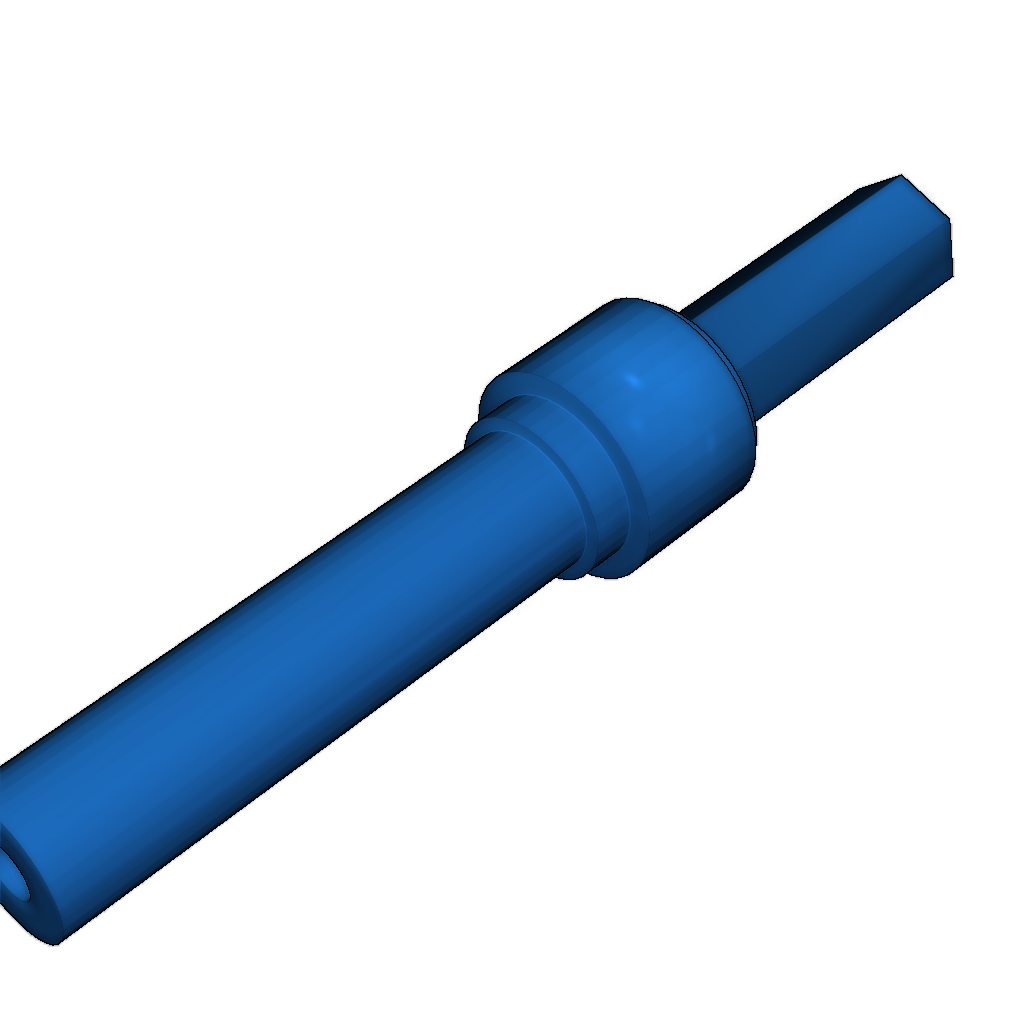

  • CFM56-5A_Low_Pressure_Shaft.STL Тип: .STL | Размер: 0.04 MB
    Скачать

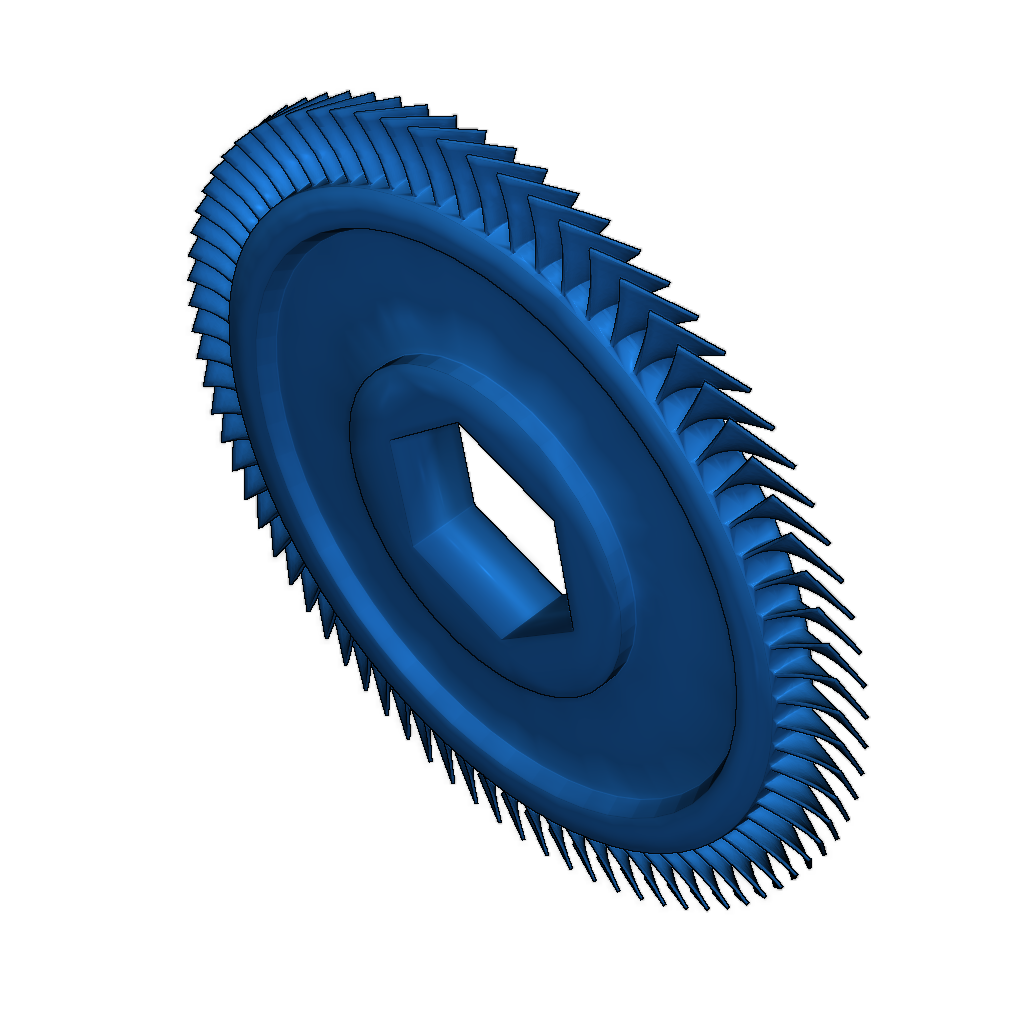

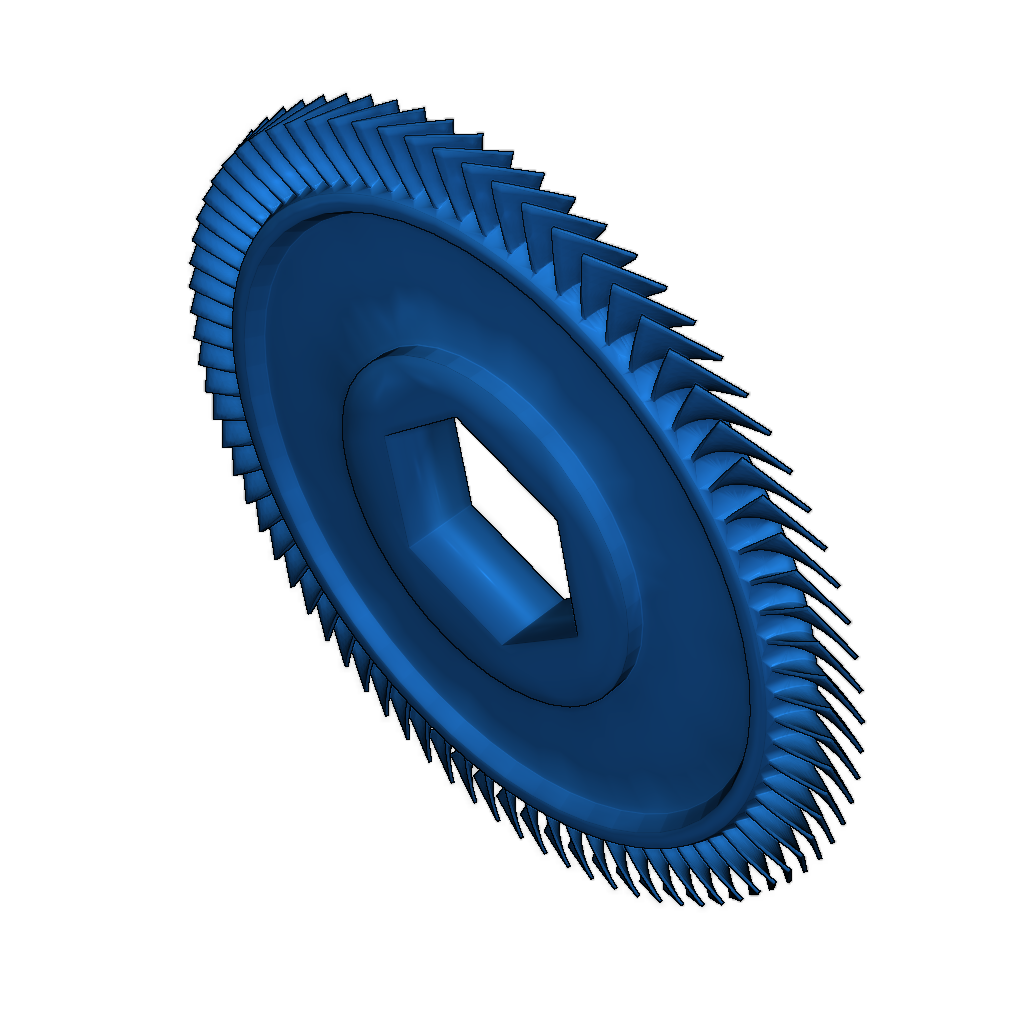

  • CFM56-5A_Low_Pressure_Turbine_Rotor_Stage_1.STL Тип: .STL | Размер: 3.38 MB
    Скачать
  • CFM56-5A_Low_Pressure_Turbine_Rotor_Stage_2.STL Тип: .STL | Размер: 2.49 MB
    Скачать
  • CFM56-5A_Low_Pressure_Turbine_Rotor_Stage_3.STL Тип: .STL | Размер: 4.27 MB
    Скачать
  • CFM56-5A_Low_Pressure_Turbine_Rotor_Stage_4.STL Тип: .STL | Размер: 1.64 MB
    Скачать
