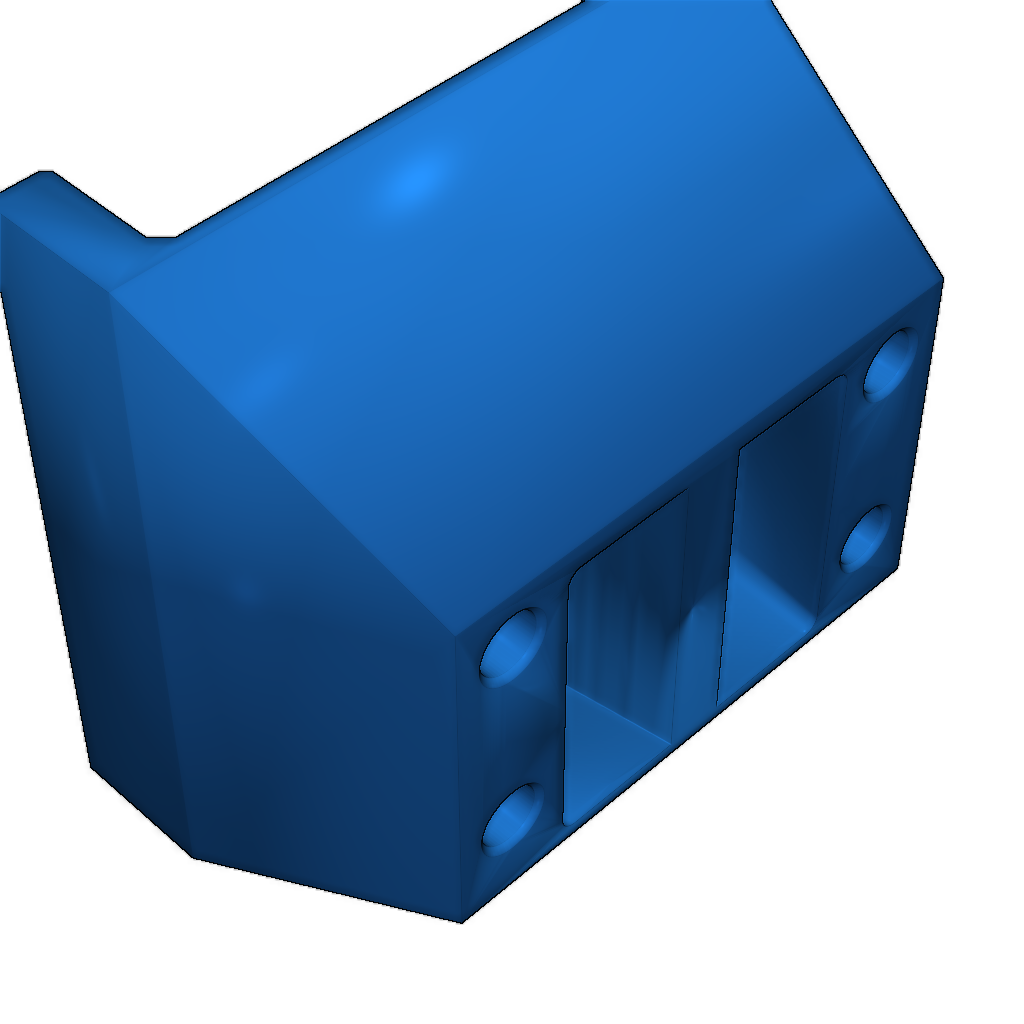

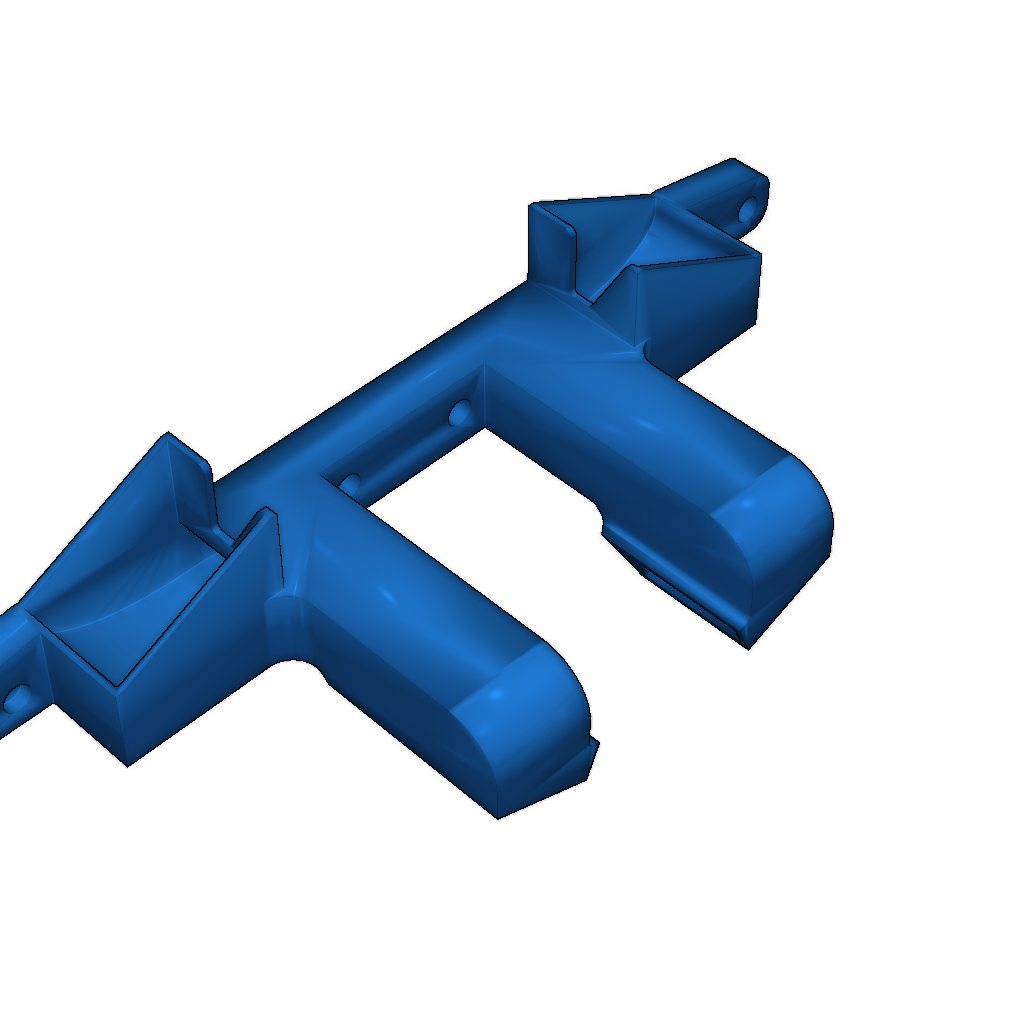

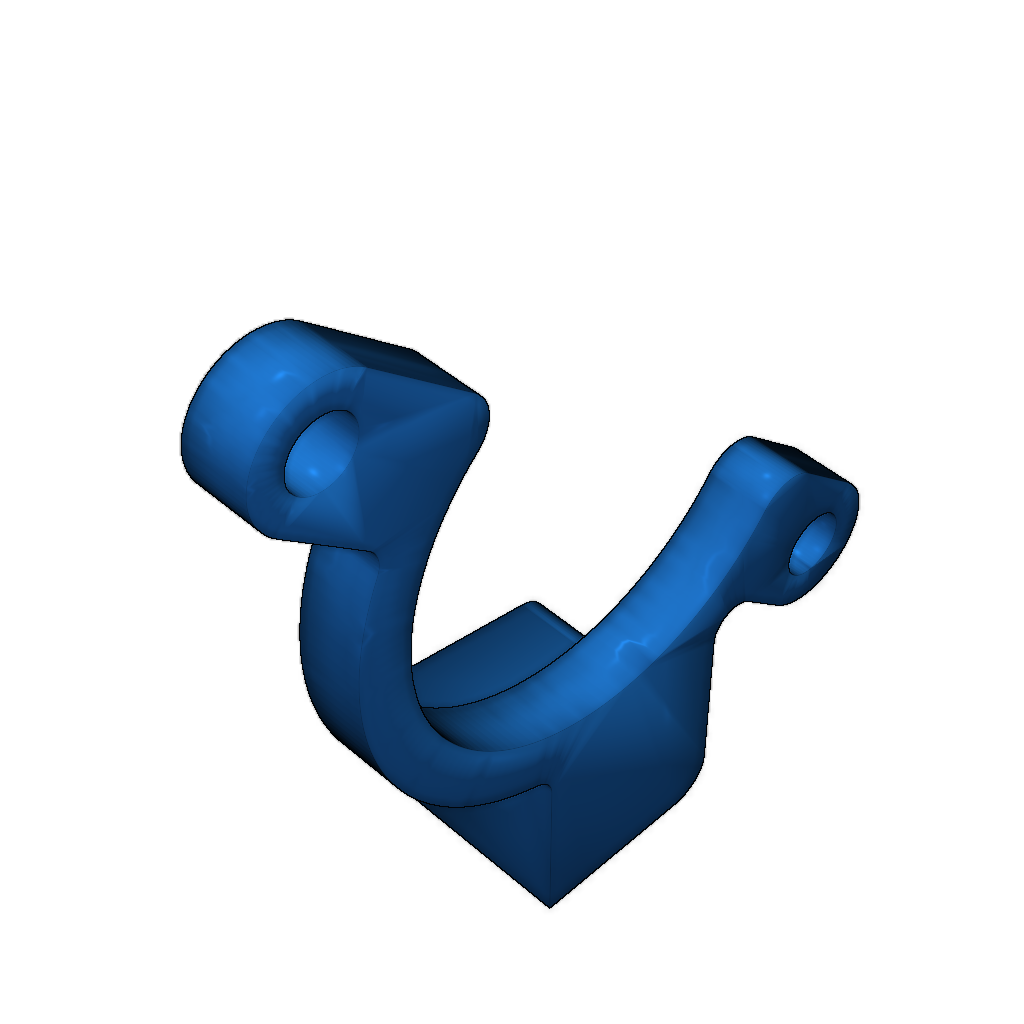

Описание модели: Sane Fan System (SFS) представляет собой модификацию вентиляционной юбки для 3D-принтера Ender 3, которая решает множество проблем существующих систем охлаждения.

Предназначение: Модель обеспечивает эффективное охлаждение деталей и горячего конца, увеличивая качество печати и снижая риск перегрева.

Особенности конструкции:

  • Двойной вентилятор 5015 для охлаждения деталей;
  • Вентилятор 4010 или 4020 для охлаждения горячего конца;
  • Совместимость с популярными датчиками выравнивания стола;
  • Отсутствие уменьшения объема постройки;
  • Сбалансированная масса;
  • Совместимость с aftermarket горячими концами;
  • Печать без поддержки;
  • Модульность конструкции;
  • Современный и стильный дизайн.

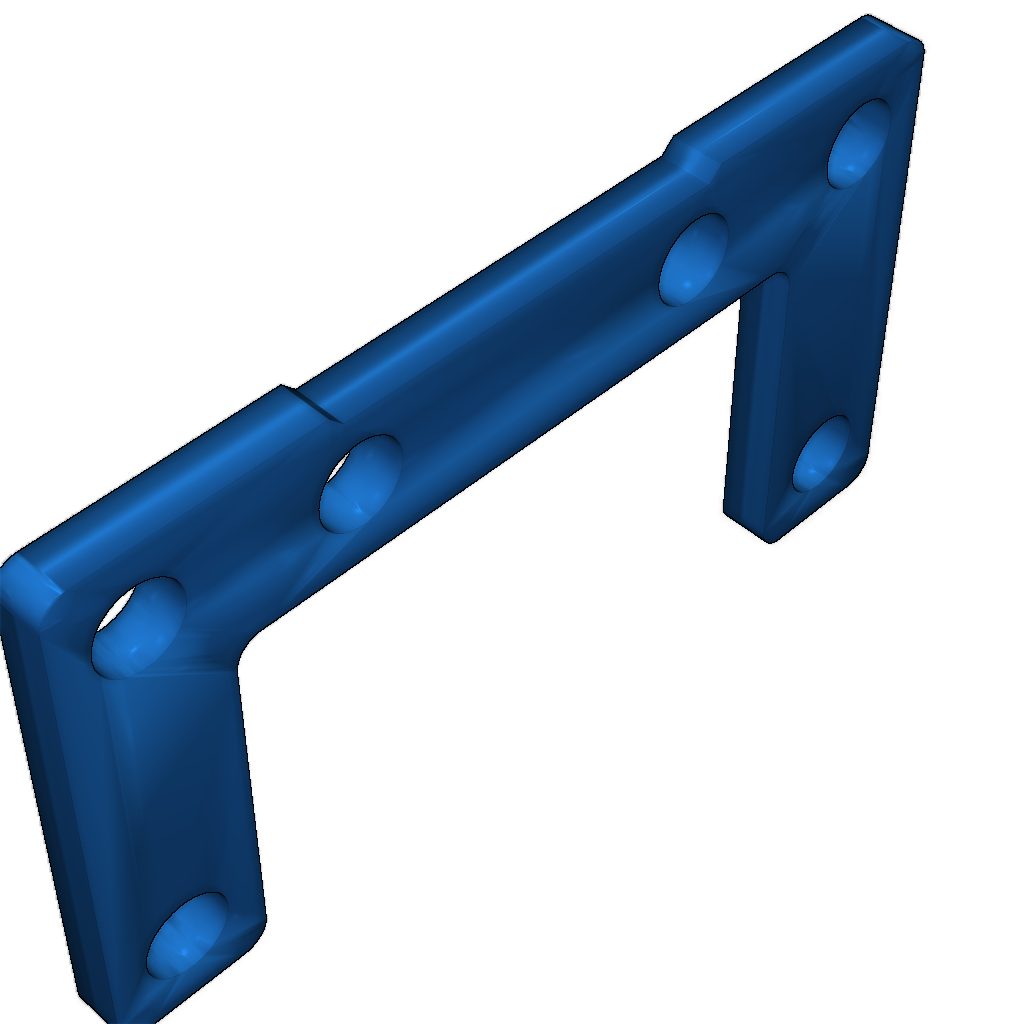

Рекомендации по печати: Рекомендуется печатать SFS_Duct медленно из PETG или ABS. PLA возможно, но не рекомендуется. Рассмотрите возможность лазерной резки монтажной пластины из нержавеющей стали, алюминия 6061 или акрила толщиной 2-4 мм для повышения прочности.

Инструкции по сборке: Установите 10 резьбовых латунных вставок M3x4x4 по периметру корпуса. Закрепите монтажную пластину под основным корпусом с помощью 4 винтов M3x6. Установите узел корпуса и монтажной пластины в каретку, поместив горячий конец между ними. Установите резьбовые вставки в отверстия для крепления вентиляторов 5015 и прикрепите вентиляторы к их креплениям. Закрепите вентиляторный кожух на основном корпусе и подключите провода вентиляторов. Сборка завершена!

Отказ от ответственности: Модель предоставляется "как есть". Используйте на свой страх и риск.
