DC Распределительный Бокс 4 Канала для Охлаждения 3D Принтеров
admin | 12.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (11)

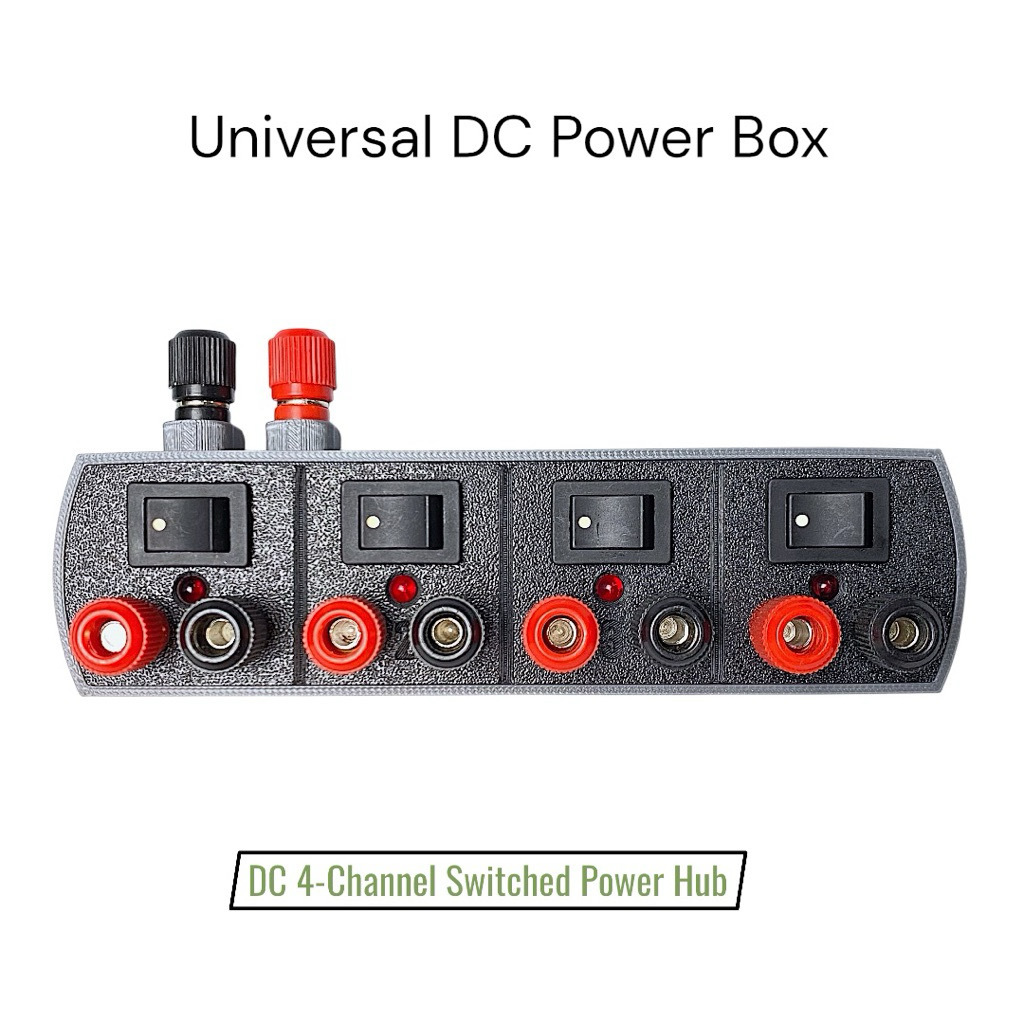

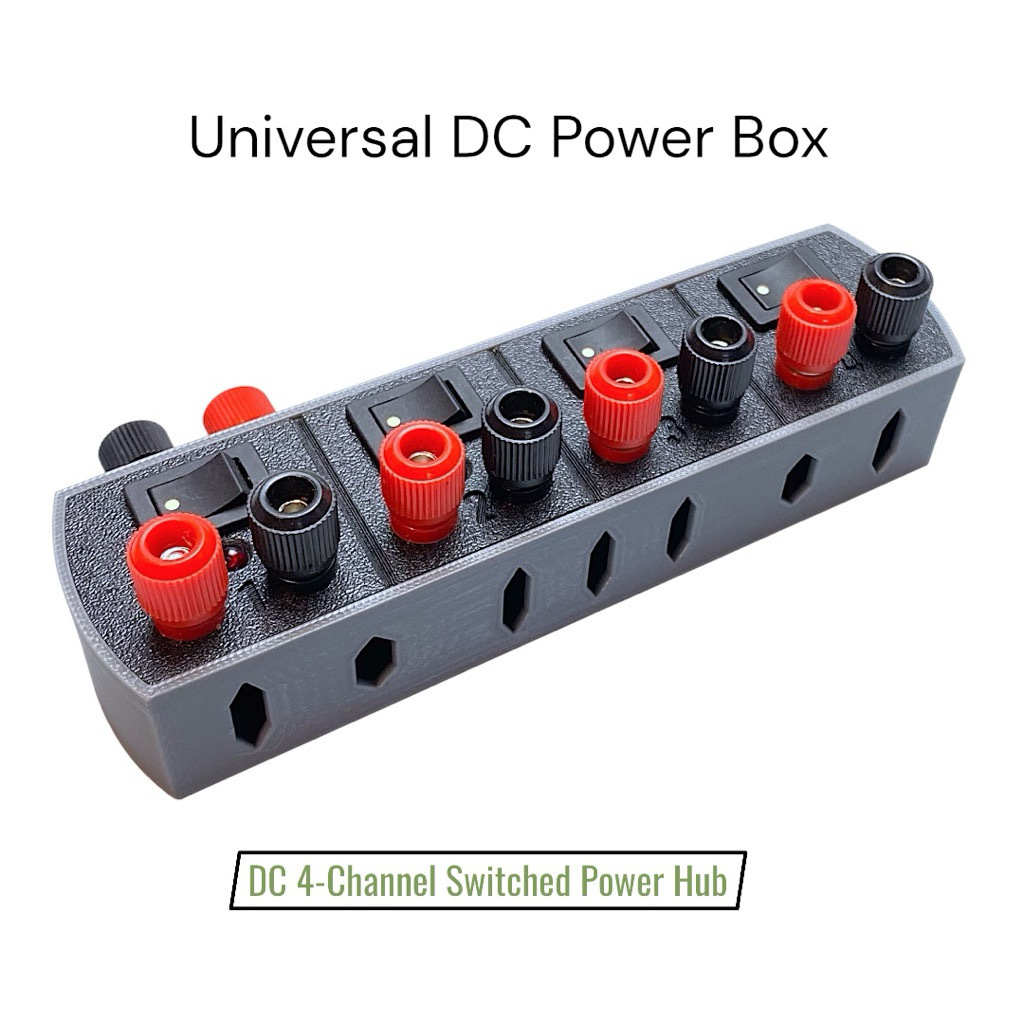

Описание: Модель представляет собой модульный DC распределительный бокс на 4 канала, предназначенный для питания внешних охлаждающих вентиляторов 3D принтеров. Это устройство предотвращает перегрев при длительной печати.

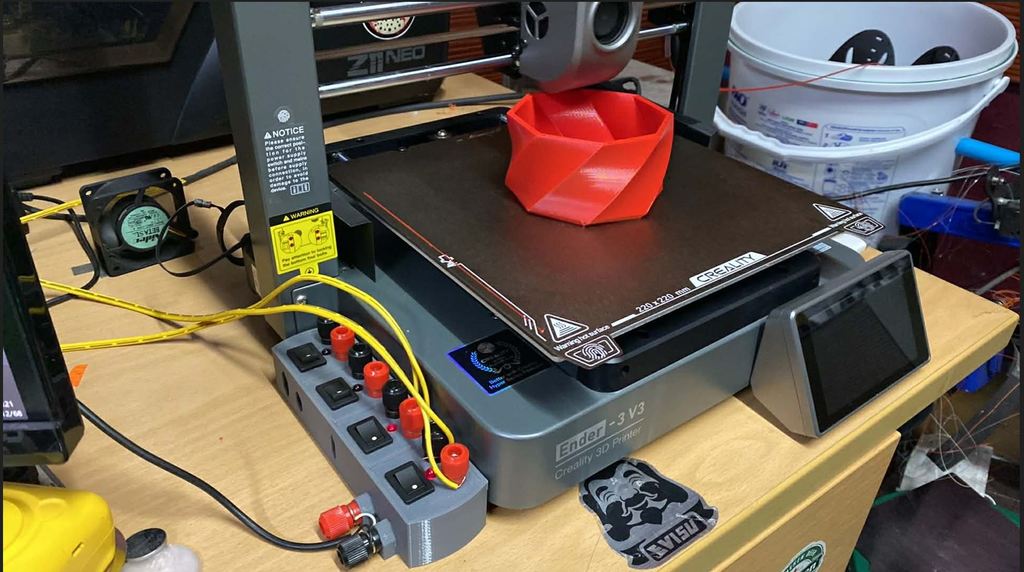

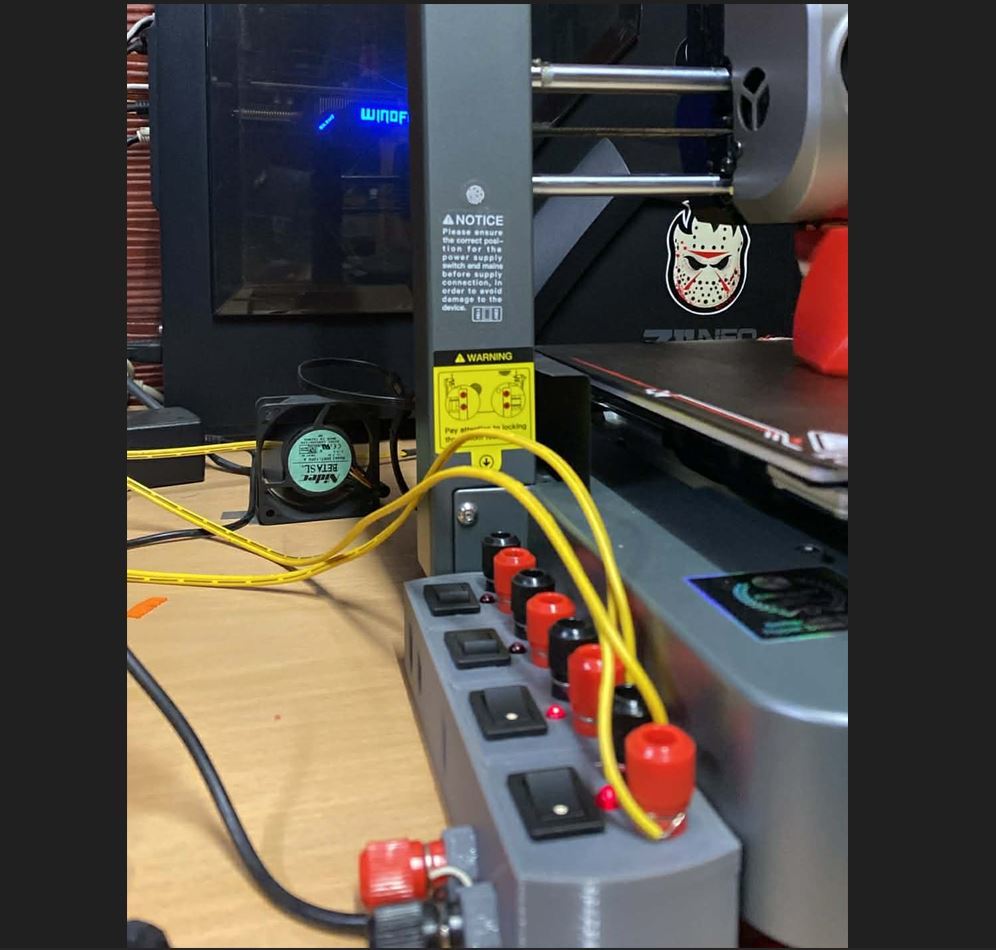

Применение: Используется для подключения вентиляторов охлаждения к осям X и Y 3D принтеров, таких как Ender 3 V3.
Особенности конструкции:

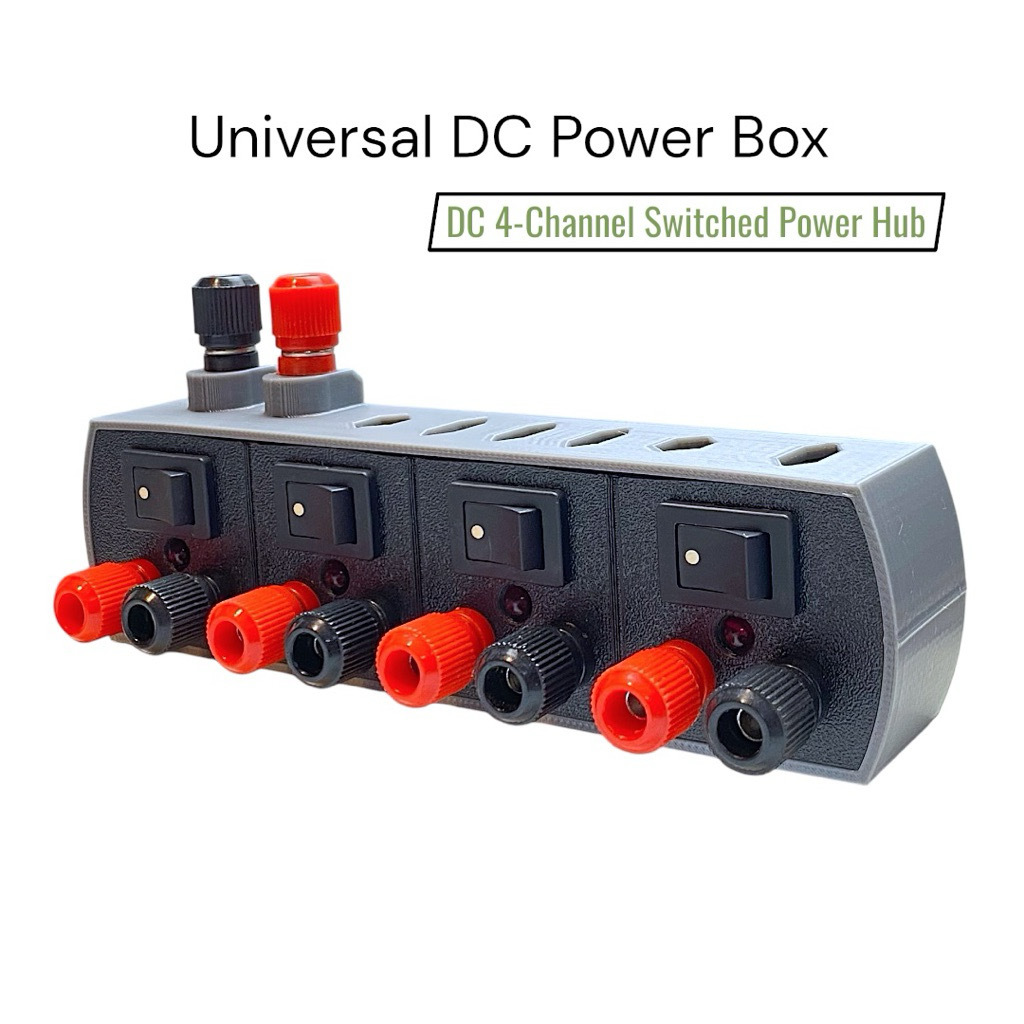

- Вход: DC 5V - 30V через банановые разъемы.
- 4 независимых канала с выключателем и индикатором состояния.
- Две версии: защищенная (с автоматическим сбросом предохранителем) и незащищенная (для более высоких токов).
Рекомендации по печати:
- Материал: PETG для высокой термостойкости.
- Температура сопла/стола: 235°C / 70°C.
- Заполнение: 30%.
- Высота слоя: 0.2 мм для качественной отделки.
Совет: При использовании для питания вентиляторов охлаждения, необходимо установить защитный экран, чтобы предотвратить воздушный поток на нагретую печатную платформу, что минимизирует деформацию и обеспечивает хорошую адгезию.
Необходимые компоненты:
- 4 переключателя On/Off.
- 4 светодиода (рекомендуются 3mm или 5mm).
- 4 резистора (6.2k Ом).
- 5 пар банановых разъемов (красный/черный).
- Провода 16 AWG из чистой меди.
- Маленькие винты или болты для крепления верхней крышки.
Дополнительные компоненты для защищенной версии: 4 предохранителя PTC 1A (или эквиваленты).
