Модульный контейнер для хранения DIP-резисторов
admin | 12.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (17)

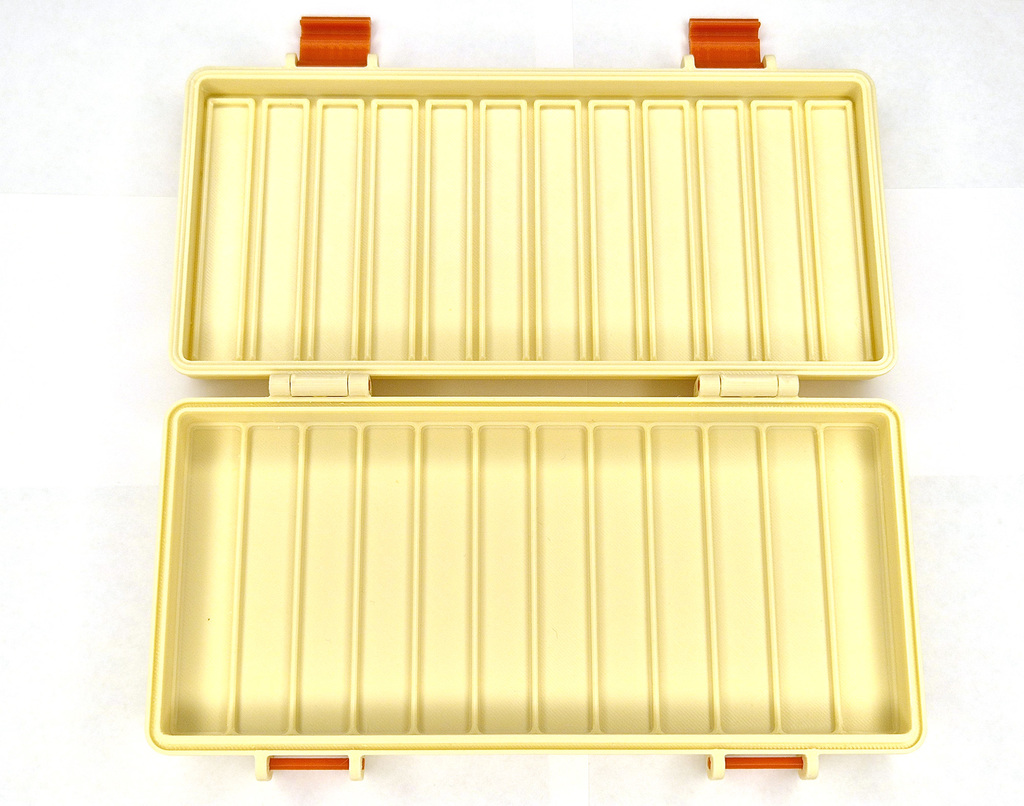

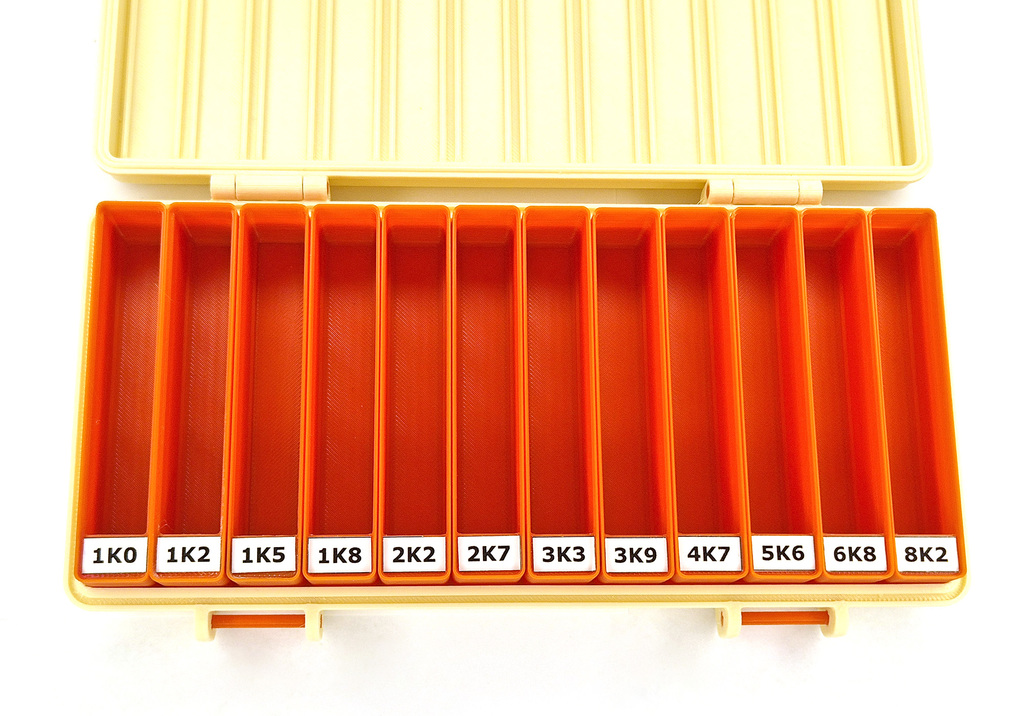

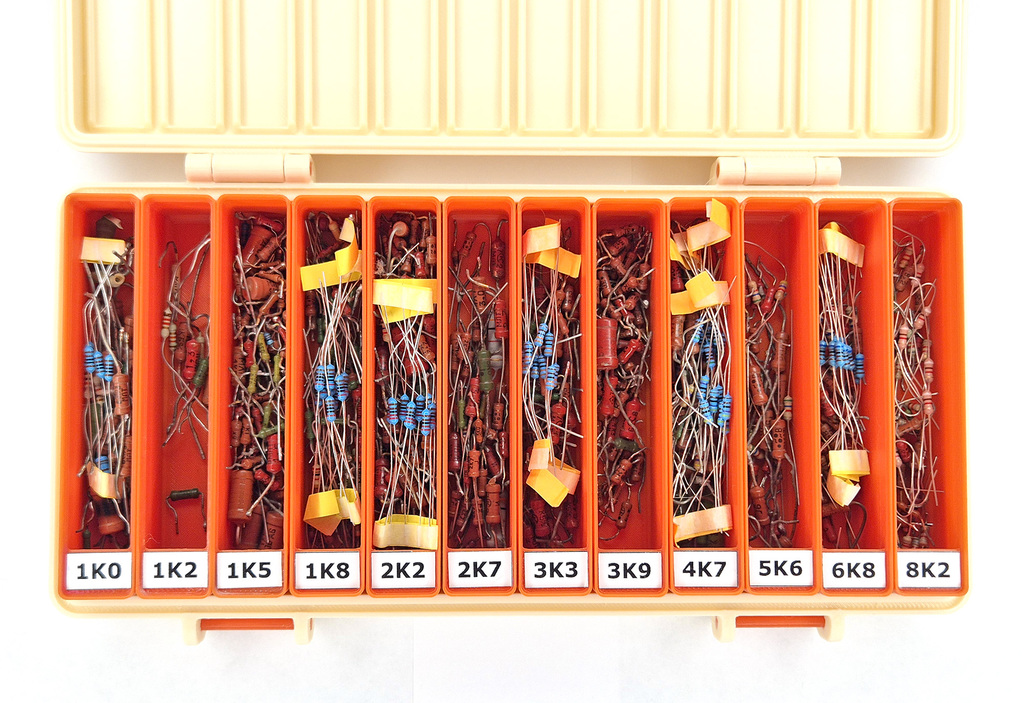

Описание модели: Модель представляет собой модульный контейнер для хранения 12 значений небольших DIP-резисторов.
Применение: Идеально подходит для организации хранения мелких электронных компонентов, таких как резисторы.

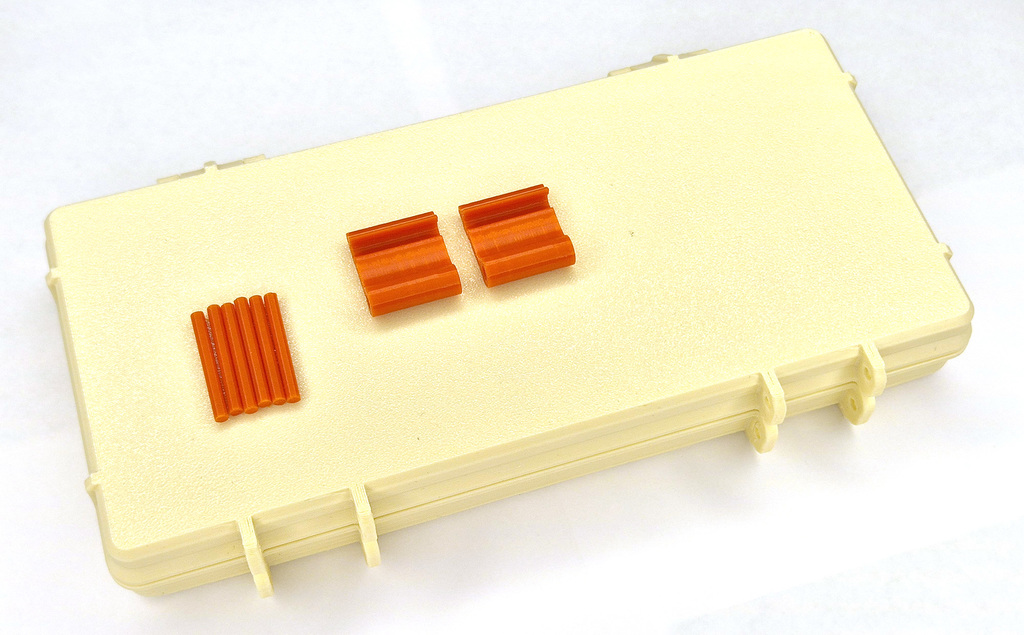

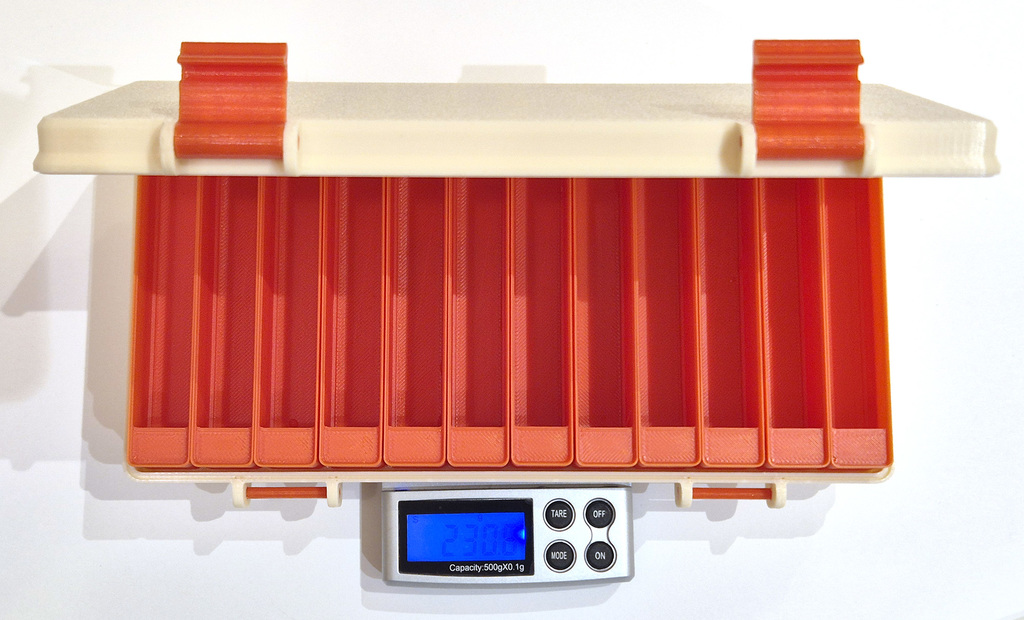

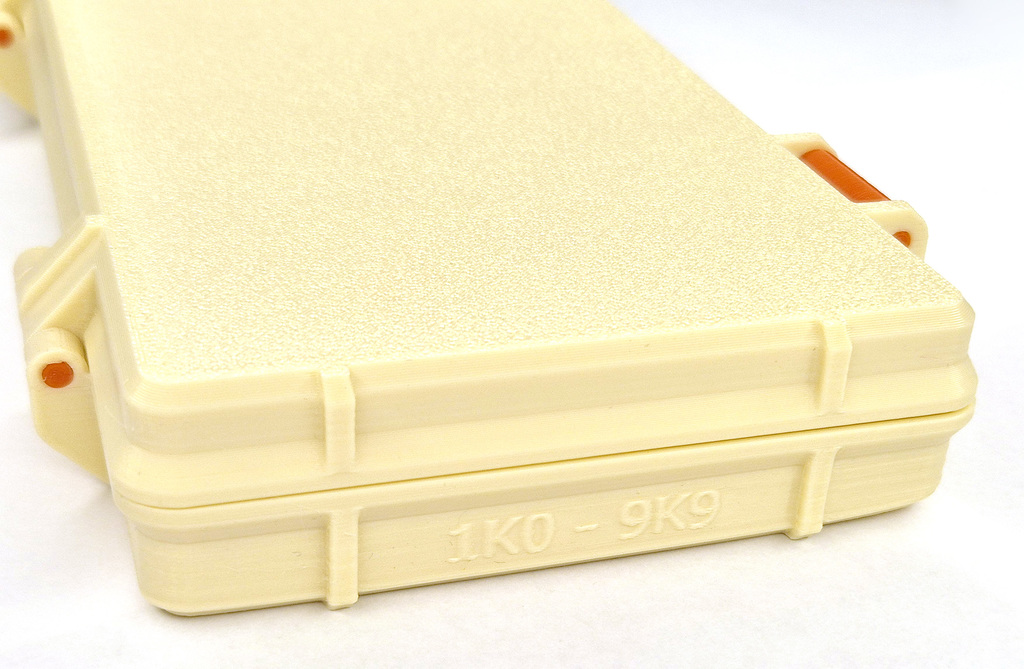

Конструкция: Контейнер включает две версии: v1 с толстыми стенками (326 грамм) и v2 с облегченной конструкцией (231 грамм). Обе версии полностью печатаемы и не требуют дополнительных деталей, кроме небольшого количества клея для фиксации валиков.

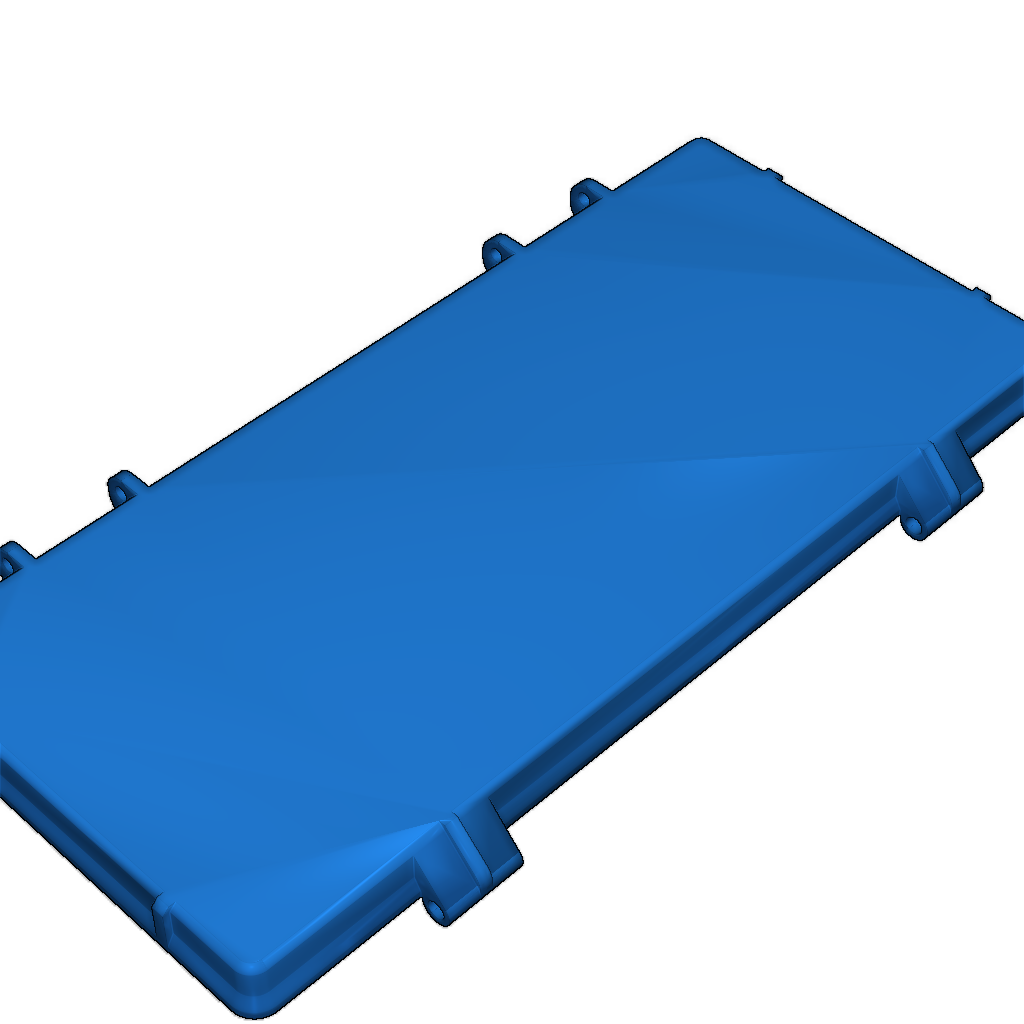

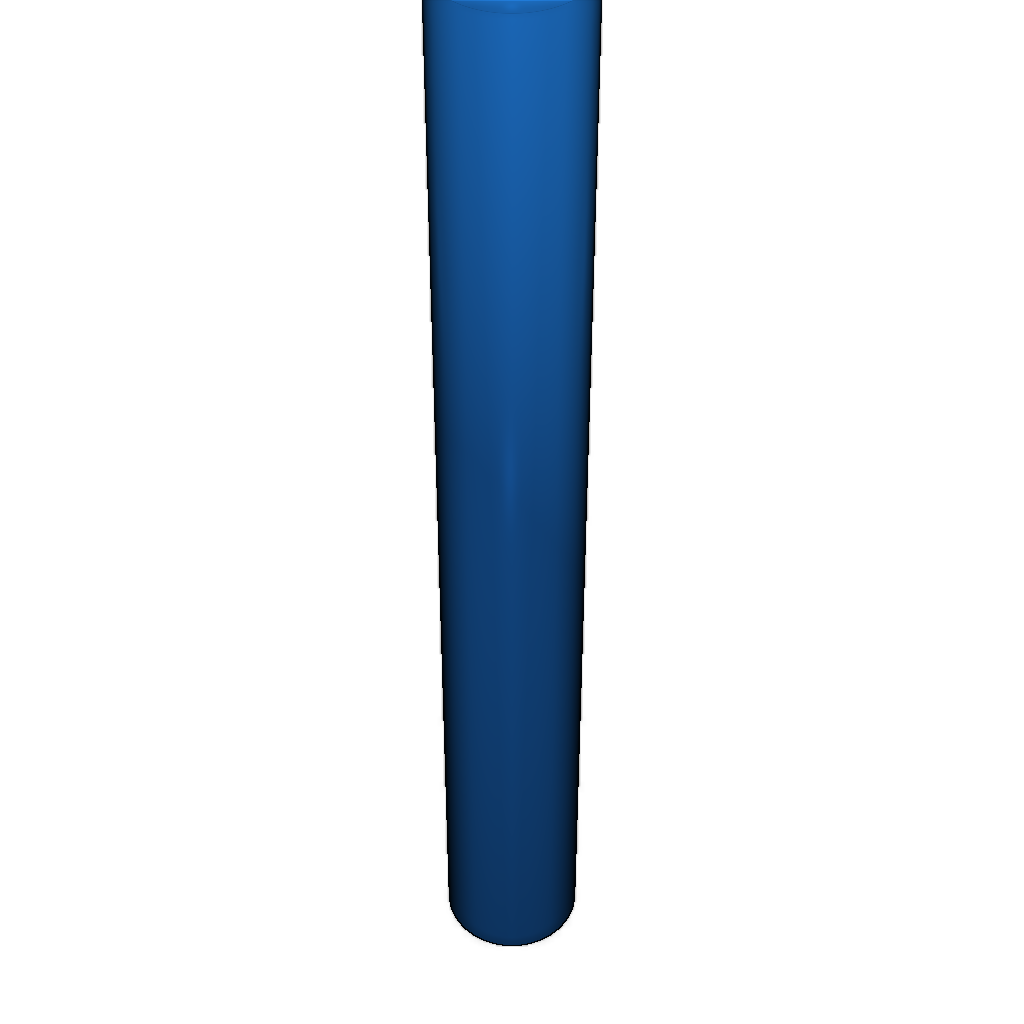

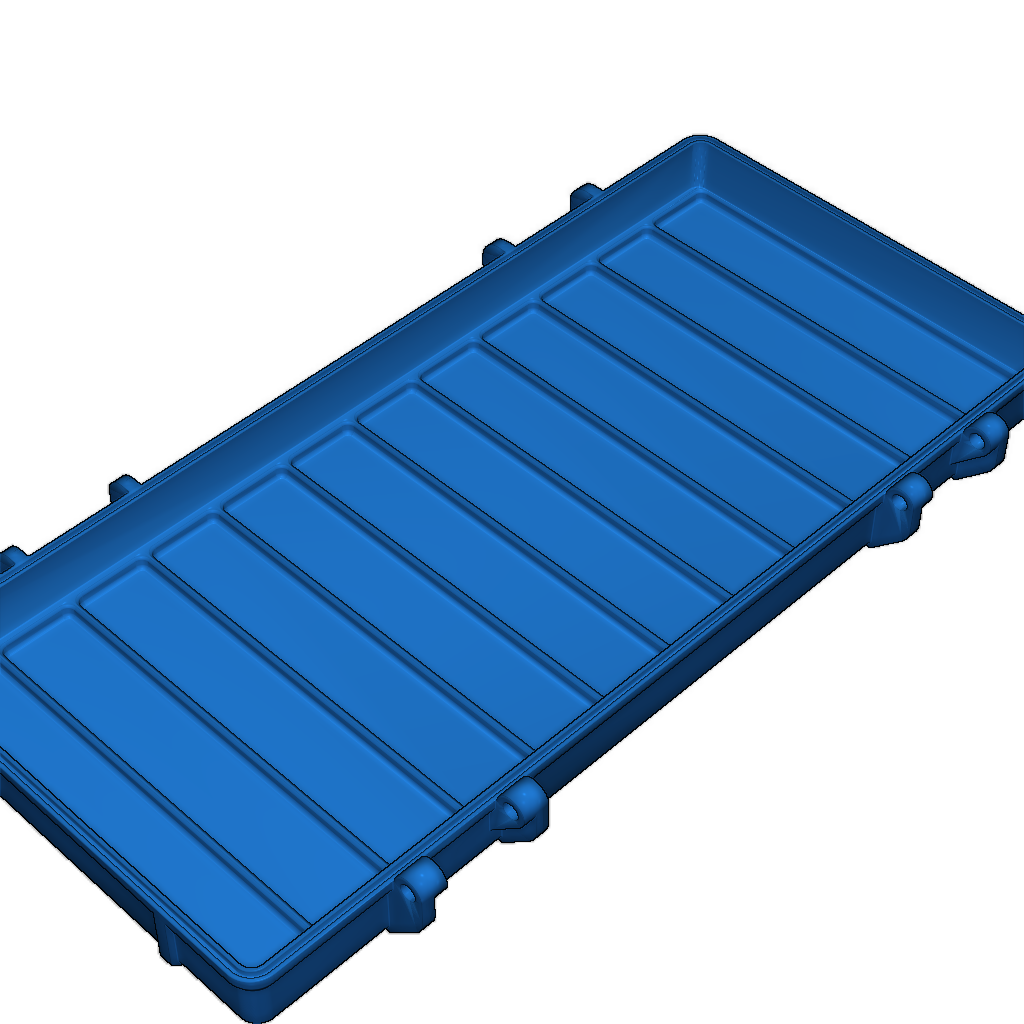

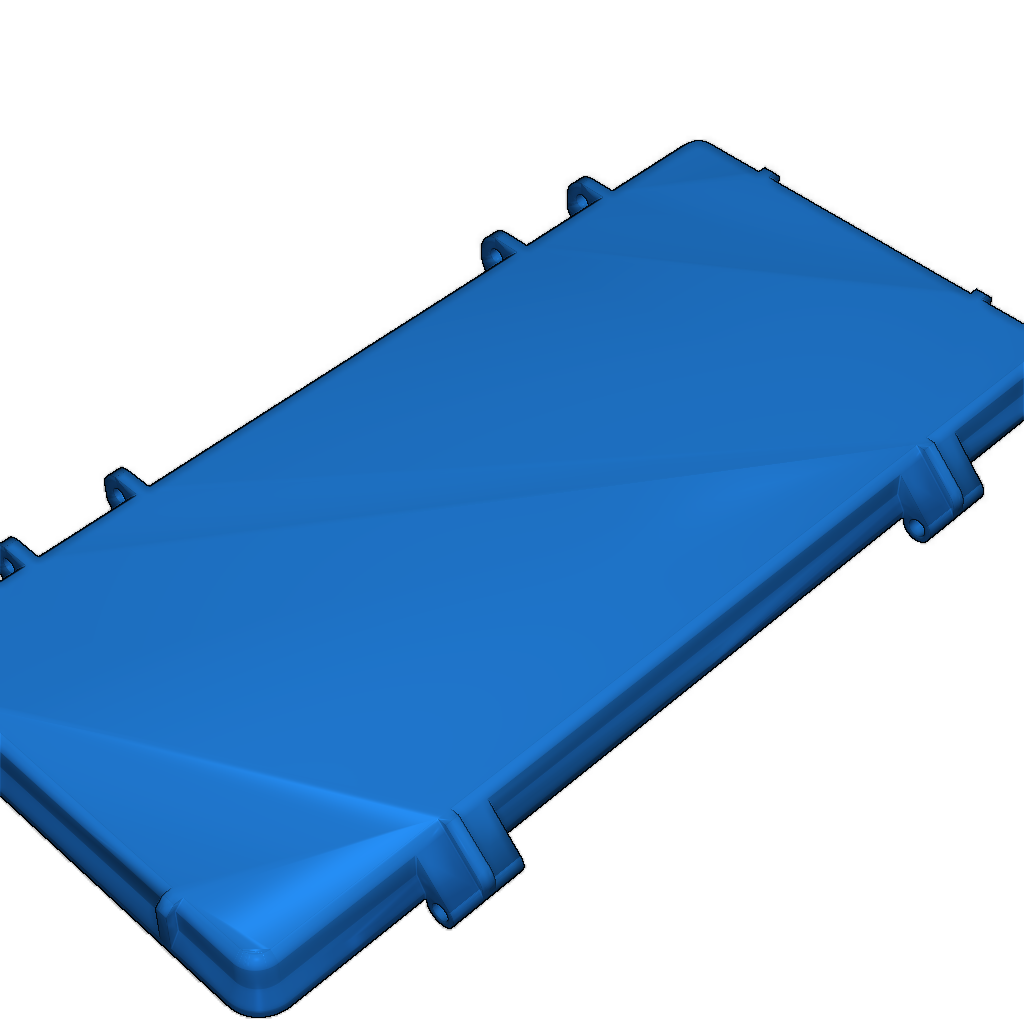

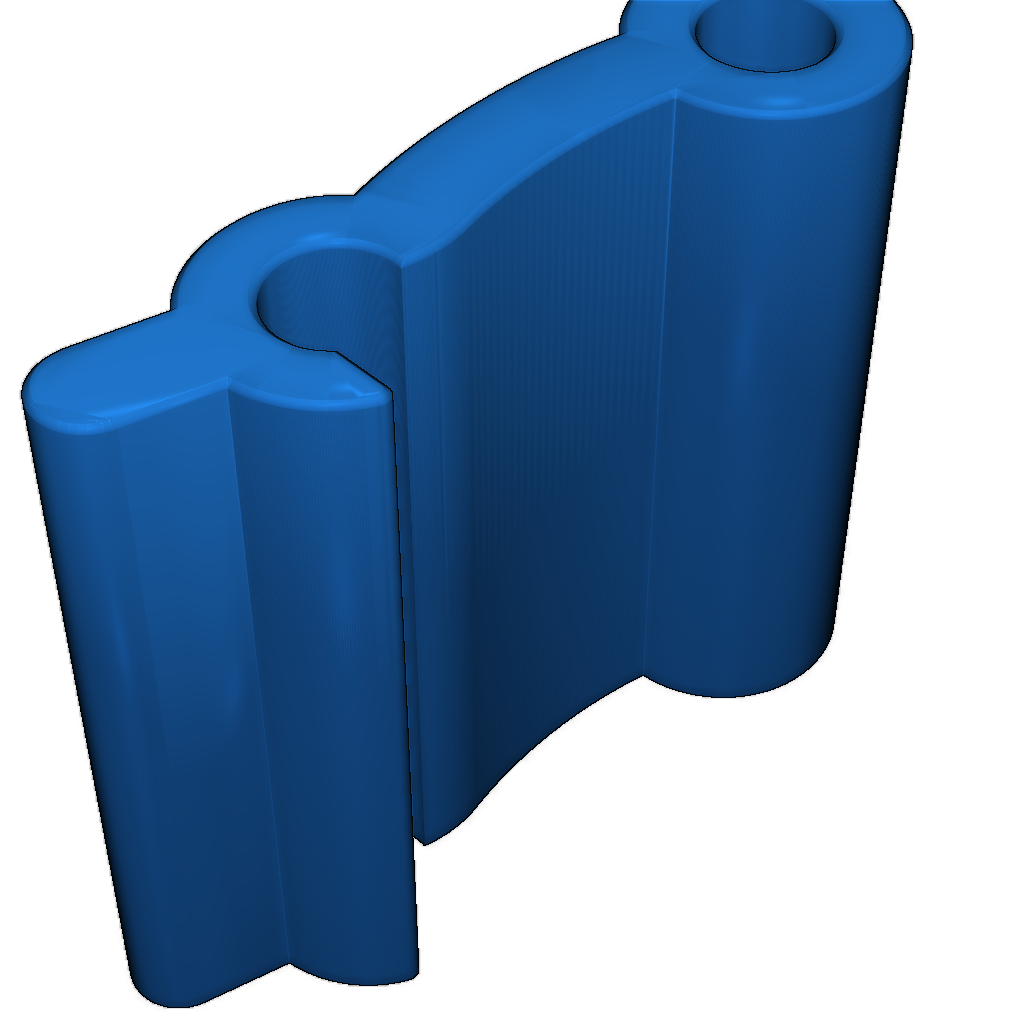

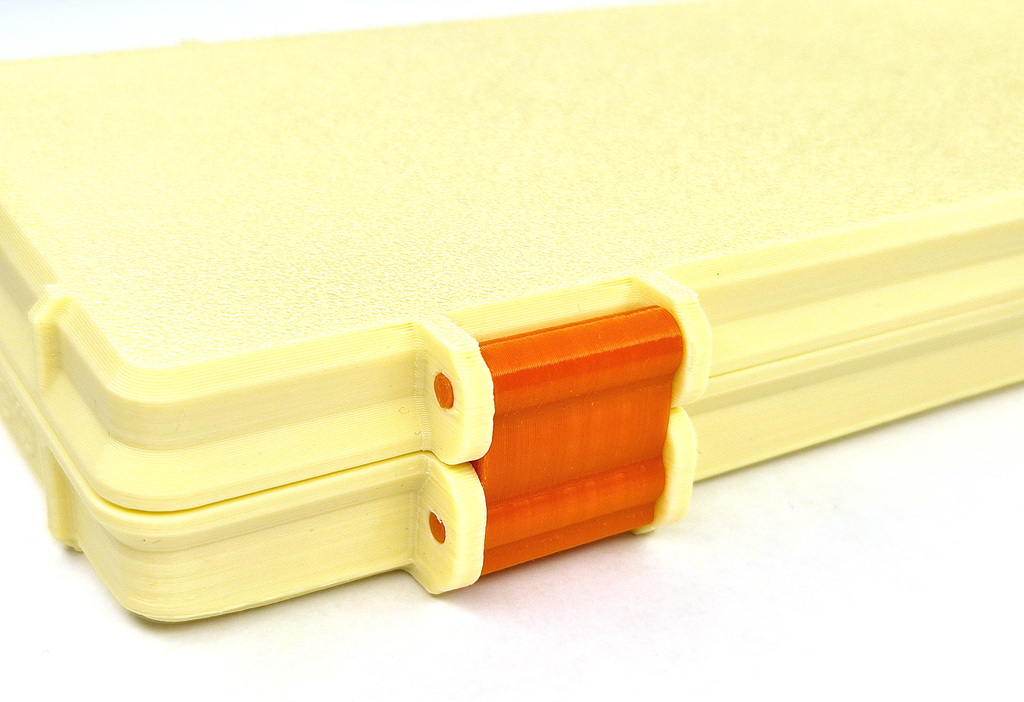

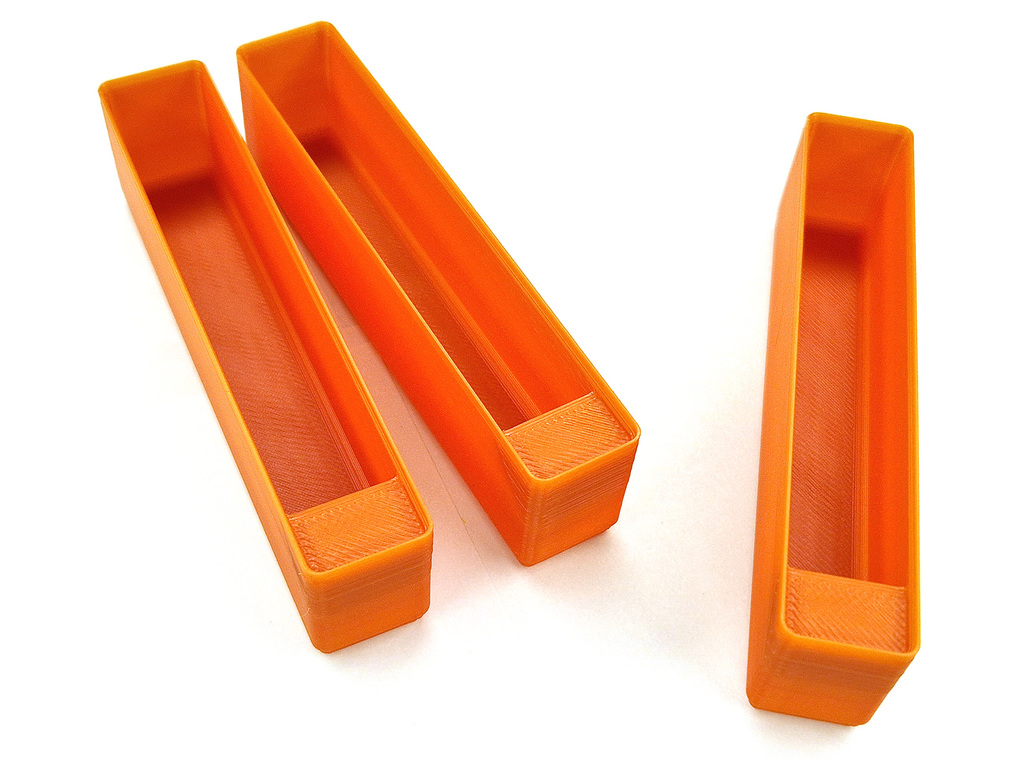

Рекомендации по печати: Рекомендуется печатать модели из PETG, однако PLA также может подойти. Для печати v1 используйте: 1x v1_case_bottom.STL, 1x v1_case_top.STL, 2x v1_lock.STL, 6x v1_v2_shaft.STL, 12x box18x96.STL. Для v2: 1x v2_case_bottom.STL, 1x v2_case_top.STL, 2x v2_lock.STL, 6x v1_v2_shaft.STL, 12x box18x96.STL. Обратите внимание, что замки для разных версий контейнера имеют небольшие различия в высоте.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-

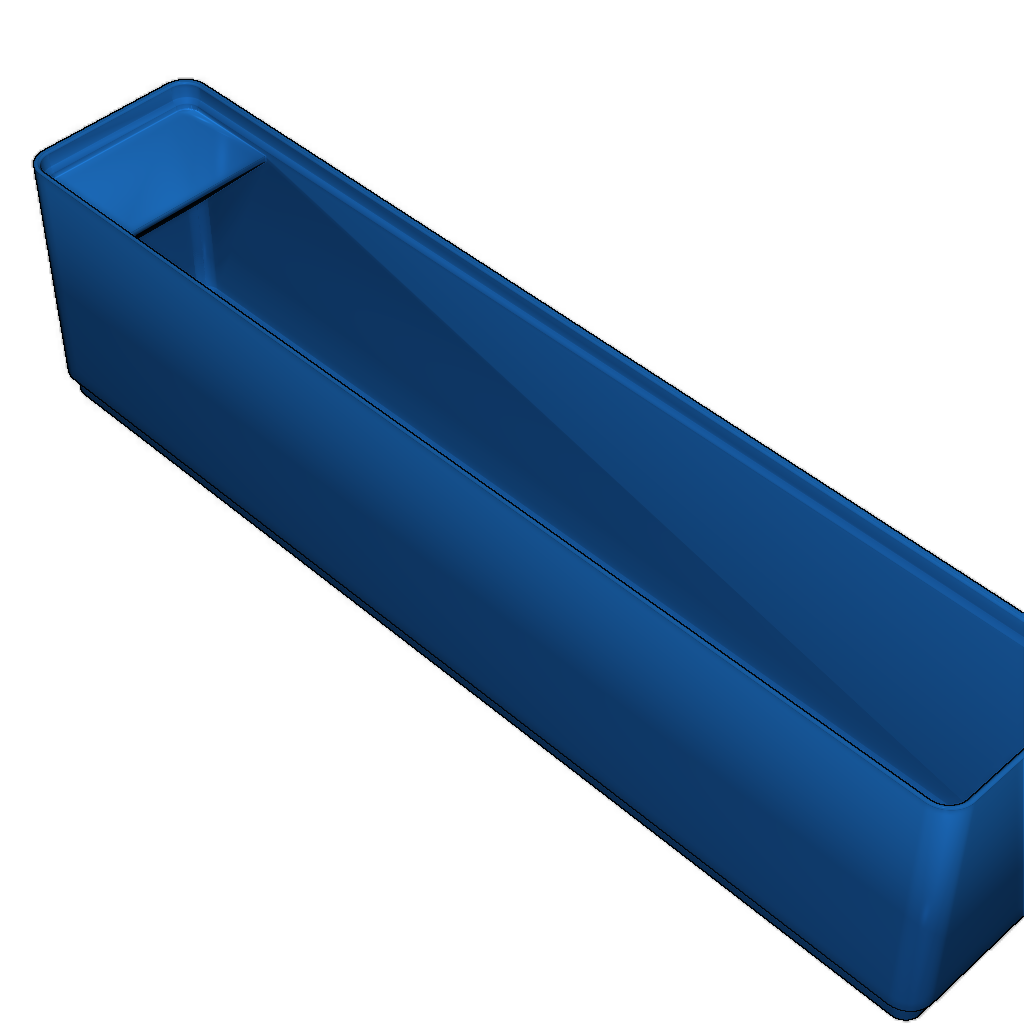

box18x96.SLDPRT Тип: .SLDPRT | Размер: 0.20 MBСкачать
-
box18x96.STL Тип: .STL | Размер: 0.50 MBСкачать
-
v1_case_bottom.SLDPRT Тип: .SLDPRT | Размер: 0.68 MBСкачать
-
v1_case_bottom.STL Тип: .STL | Размер: 3.14 MBСкачать
-
v1_case_top.SLDPRT Тип: .SLDPRT | Размер: 0.80 MBСкачать
-
v1_case_top.STL Тип: .STL | Размер: 2.59 MBСкачать
-
v1_lock.SLDPRT Тип: .SLDPRT | Размер: 0.12 MBСкачать
-
v1_lock.STL Тип: .STL | Размер: 0.71 MBСкачать
-
v1_v2_shaft.SLDPRT Тип: .SLDPRT | Размер: 0.06 MBСкачать
-
v1_v2_shaft.STL Тип: .STL | Размер: 0.07 MBСкачать
-
v2_case_bottom.SLDPRT Тип: .SLDPRT | Размер: 0.65 MBСкачать
-
v2_case_bottom.STL Тип: .STL | Размер: 3.15 MBСкачать
-
v2_case_top.SLDPRT Тип: .SLDPRT | Размер: 0.94 MBСкачать
-
v2_case_top.STL Тип: .STL | Размер: 2.63 MBСкачать
-
v2_lock.SLDPRT Тип: .SLDPRT | Размер: 0.12 MBСкачать
-
v2_lock.STL Тип: .STL | Размер: 0.71 MBСкачать
-
v1_v2_shaft.STEP Тип: .STEP | Размер: 0.01 MBСкачать
-
v2_case_bottom.STEP Тип: .STEP | Размер: 1.08 MBСкачать
-
v2_case_top.STEP Тип: .STEP | Размер: 1.33 MBСкачать
-
v2_lock.STEP Тип: .STEP | Размер: 0.12 MBСкачать
-
box18x96.STEP Тип: .STEP | Размер: 0.18 MBСкачать
