Стартер для двигателя Toyota 22RE
admin | 30.11.2025
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (4)

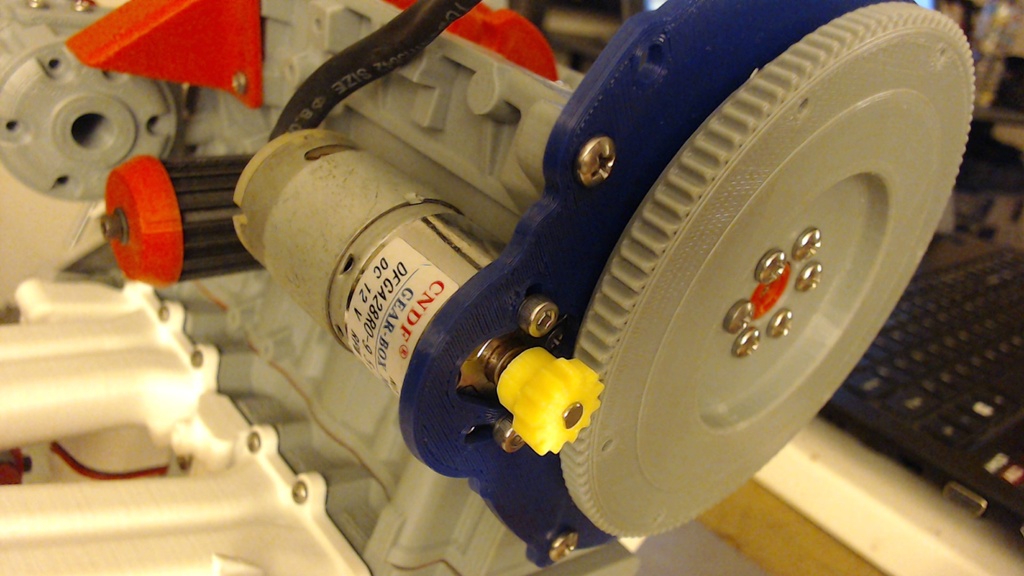

Стартер предназначен для двигателя Toyota 22RE и представляет собой начальную стадию проекта. Файл SketchUp включен для модификации под ваши нужды.
- Опора стартера и шестерня полностью регулируемы и прошли тестирование на ошибки.
- Электродвигатель с диаметром 27-30 мм и длиной 60 мм можно найти на Ebay или Amazon (вал «D» 4 мм).
- Убедитесь, что у вас есть расстояние 20 мм для монтажных отверстий.

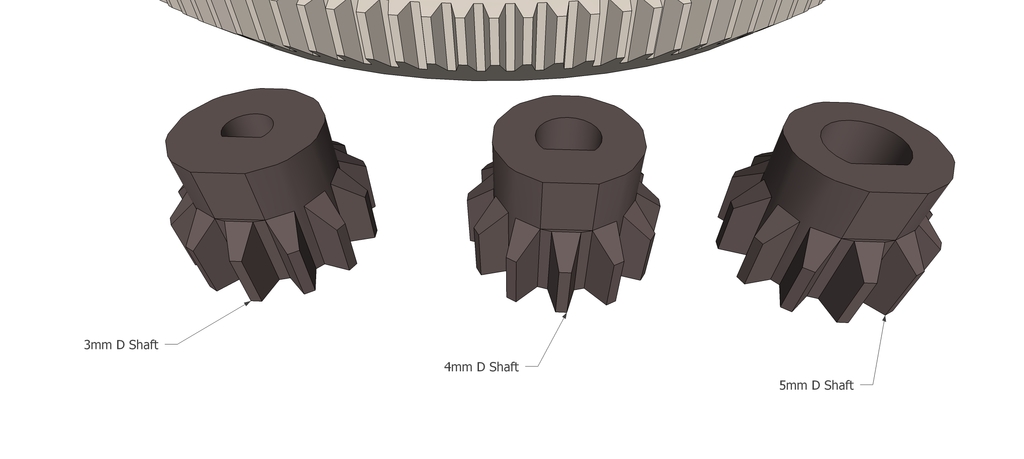

- Для установки шестерни диаметром 3-5 мм следует использовать вал «D» из пластика, так как стандартные круглые валы могут трескаться.
- Для корректной установки лучше печатать на медленной скорости с полным заполнением, проверяя внутренние размеры на чистоту.
- Таблица стартера с толщиной 2,5 мм должна быть напечатана с заполнением 50-100% для предотвращения изгиба.
- Монтажная пластина стартера добавлена с толщиной 3 мм и 3,5 мм для повышения жесткости.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
PinGear_3mm_D_Shaft.stl Тип: .stl | Размер: 0.09 MBСкачать
-
PinGear_4mm_D_shaft.stl Тип: .stl | Размер: 0.09 MBСкачать
-
PinGear_5mm_D_shaft.stl Тип: .stl | Размер: 0.09 MBСкачать
-
XL__3mmShaftHole.stl Тип: .stl | Размер: 0.09 MBСкачать
-
XL__4mmShaftHole.stl Тип: .stl | Размер: 0.09 MBСкачать
-
XL__5mmShaftHole.stl Тип: .stl | Размер: 0.09 MBСкачать
-
StarterMotor_v3.skp Тип: .skp | Размер: 1.13 MBСкачать
-
3mm_StarterMotorMount.stl Тип: .stl | Размер: 0.89 MBСкачать
-
3_5mm_StarterMotorMount.stl Тип: .stl | Размер: 0.89 MBСкачать
-
2_5mmStarterMotorMount.stl Тип: .stl | Размер: 0.88 MBСкачать
-
xxx_17mm_3mm_StarterMotorMount.stl Тип: .stl | Размер: 0.89 MBСкачать
