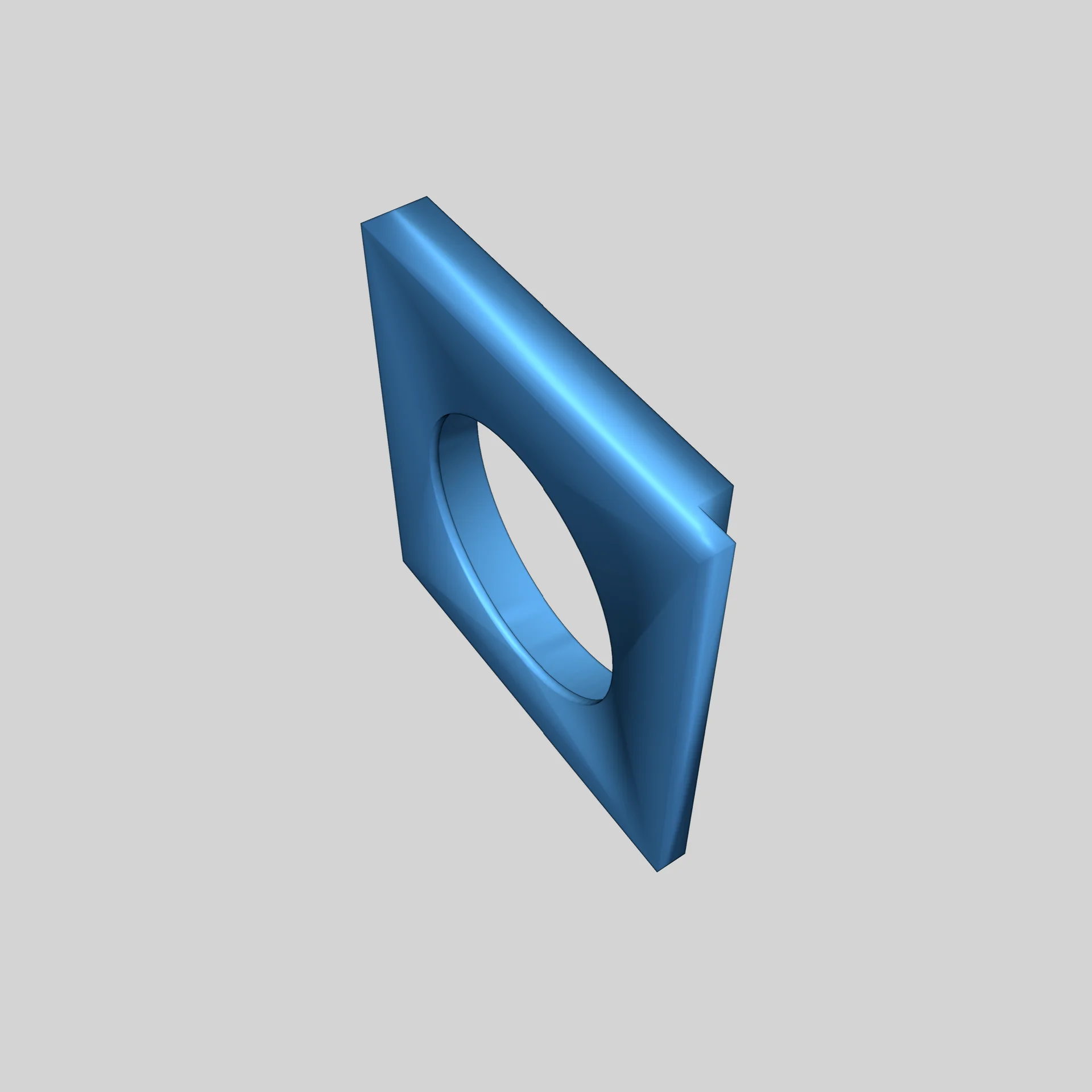

3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (12)
Эта модель представляет собой компактную Bluetooth-колонку, разработанную в Fusion360 и выполненную на ЧПУ из древесины. Она объединяет деревообработку, ЧПУ-обработку и электронику в увлекательный образовательный проект.
- Закрытый дизайн: улучшает басовый отклик для небольших динамиков.
- Фрезерованные соединения: обеспечивают герметичность и резонансную целостность.
- Односторонняя обработка: упрощает процесс фрезеровки и избегает проблем с выравниванием.
- Гравировка слогана: "Выбирай радость, приносите музыку". Вы можете использовать свой собственный слоган или логотип.
Компоненты:
- Динамики AIYIMA 2 дюйма (2 шт.)
- Пассивные радиаторы 90 мм (2 шт.)
- Bluetooth-усилитель ZK-502MT (50W × 2)
- DC 5.5 × 2.1mm разъем для панели
- Корпус из древесины, отделанный Minwax Polyshade (морилка + полиуретан)
Для подробных заметок о сборке, проектных решениях и размышлениях, ознакомьтесь с моим полным отчетом на Medium.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-

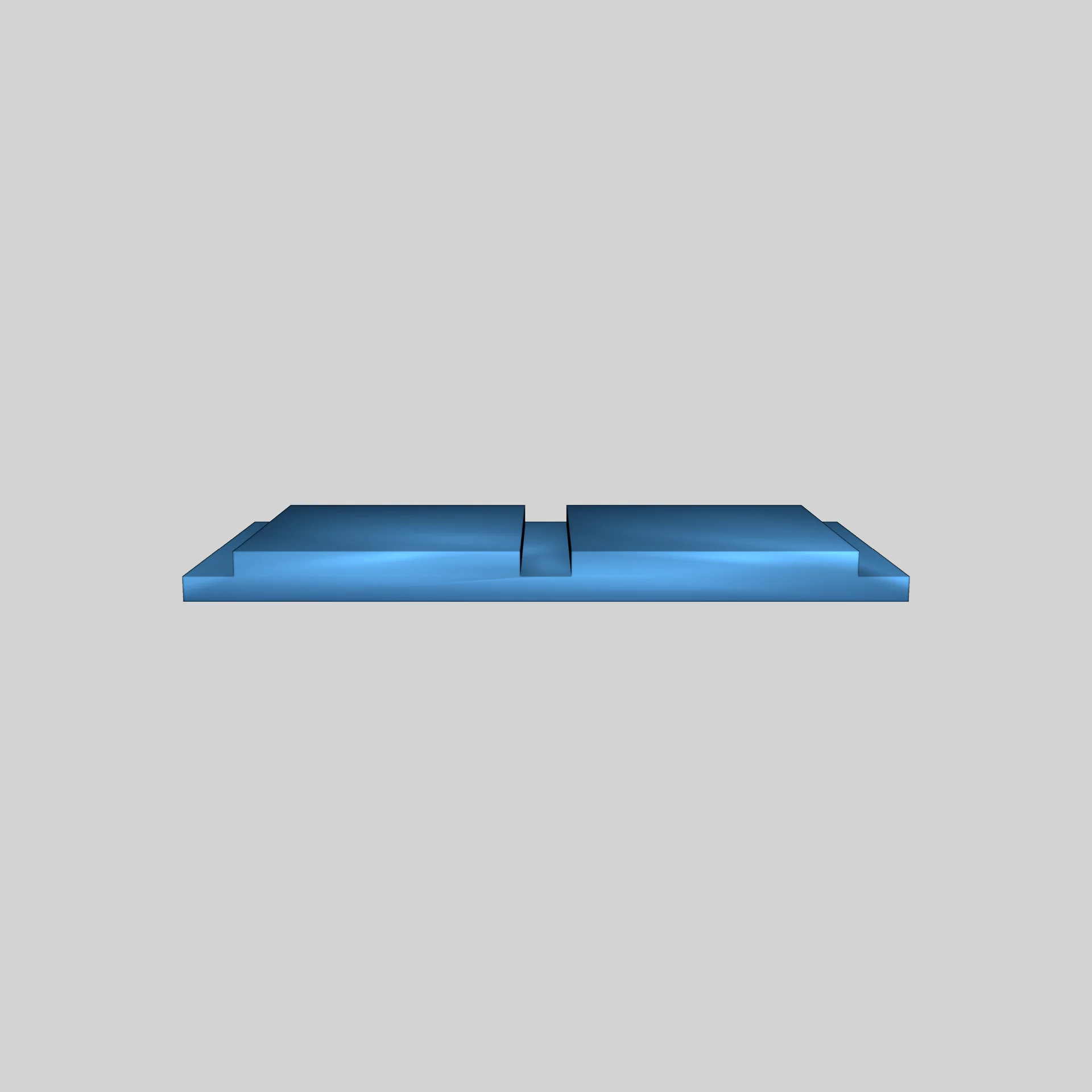

SpeakerBox_0.75_v5_SpeakerBox_0.75_v5_Bottom_1_Body1.stl Тип: .stl | Размер: 0.00 MBСкачать
-

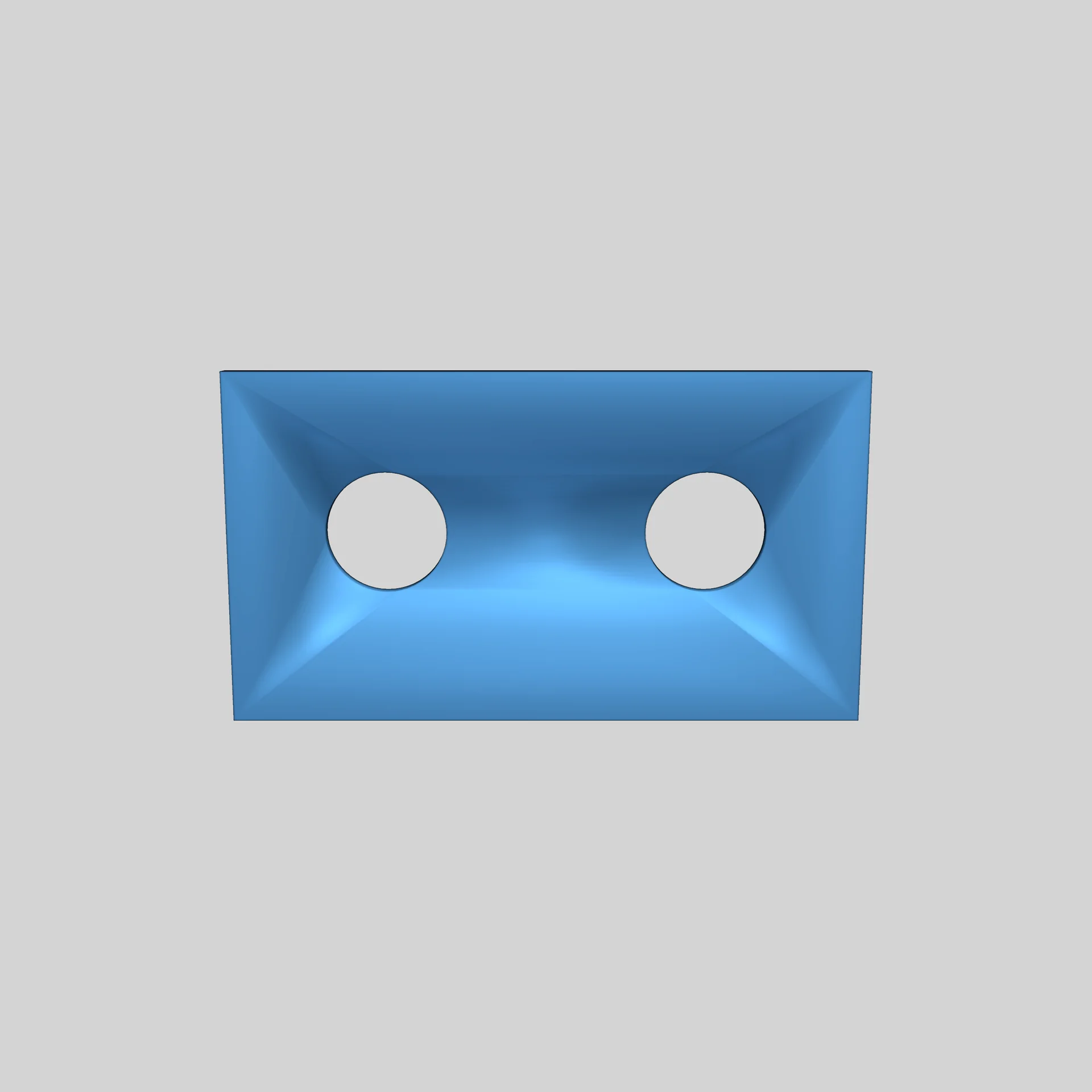

SpeakerBox_0.75_v5_SpeakerBox_0.75_v5_Front_1_Body1.stl Тип: .stl | Размер: 0.03 MBСкачать
-

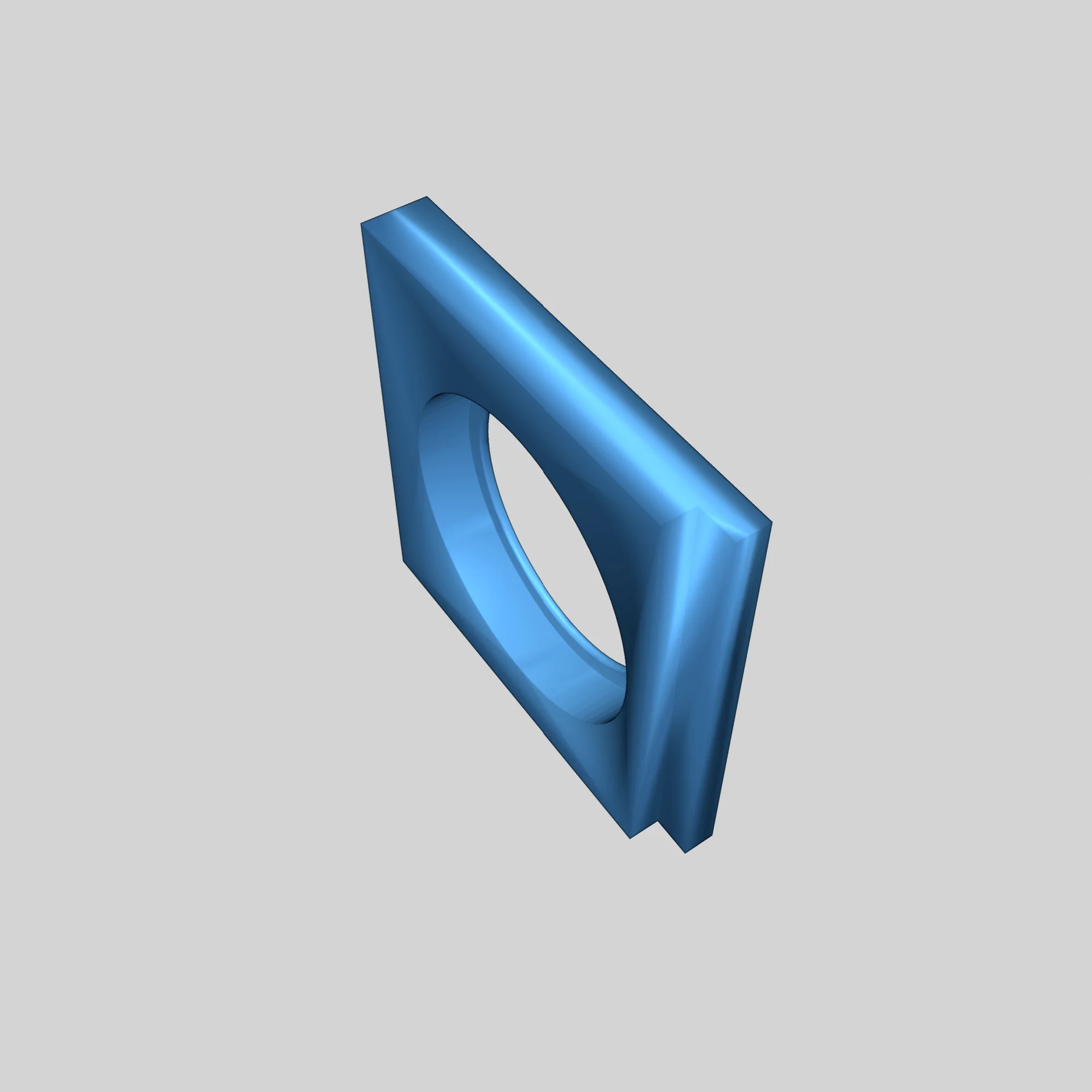

SpeakerBox_0.75_v5_SpeakerBox_0.75_v5_LSide_1_Body1.stl Тип: .stl | Размер: 0.03 MBСкачать
-
SpeakerBox_0.75_v5_SpeakerBox_0.75_v5_Partition_1_Body2.stl Тип: .stl | Размер: 0.00 MBСкачать
-
SpeakerBox_0.75_v5_SpeakerBox_0.75_v5_Side_1_Body1.stl Тип: .stl | Размер: 0.03 MBСкачать
-

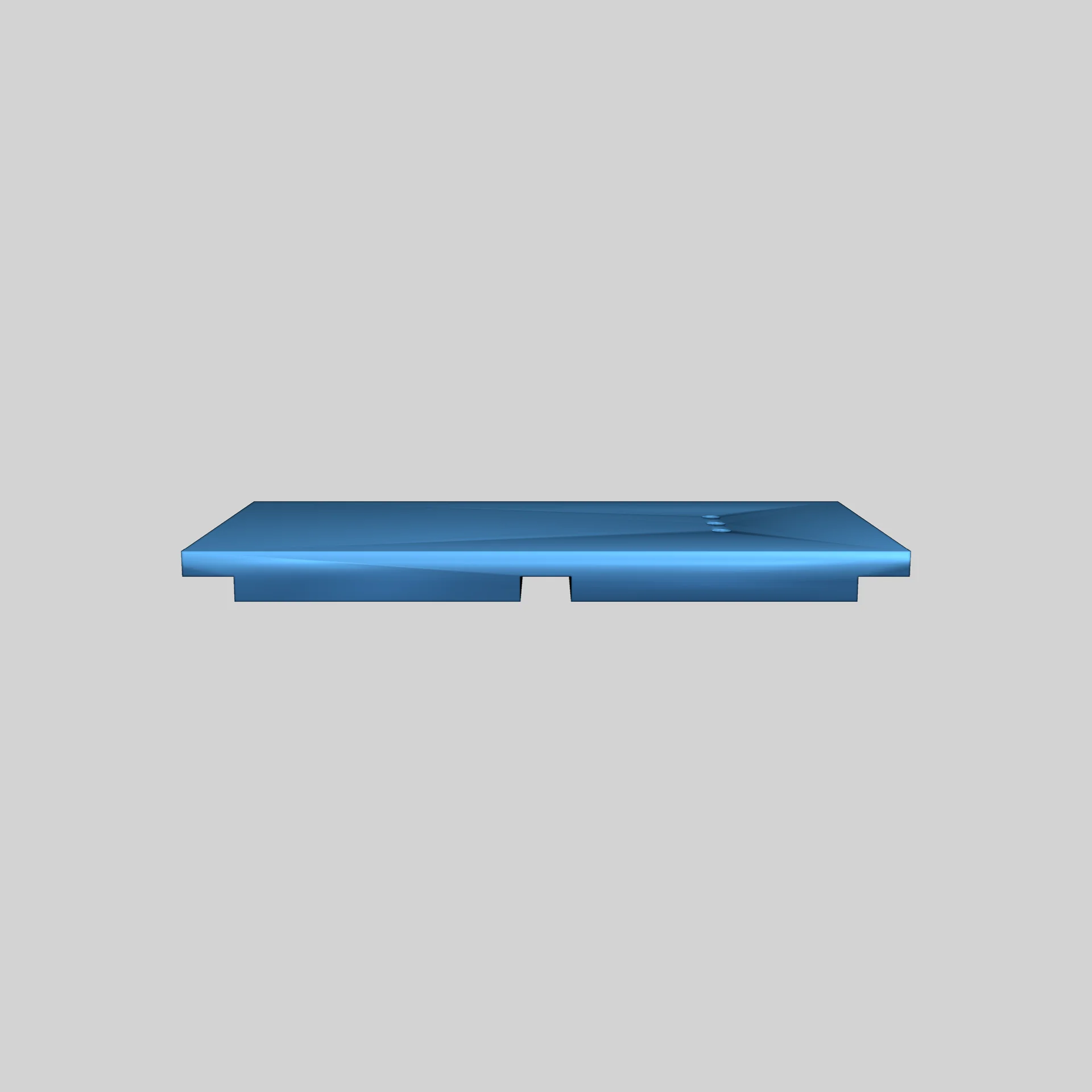

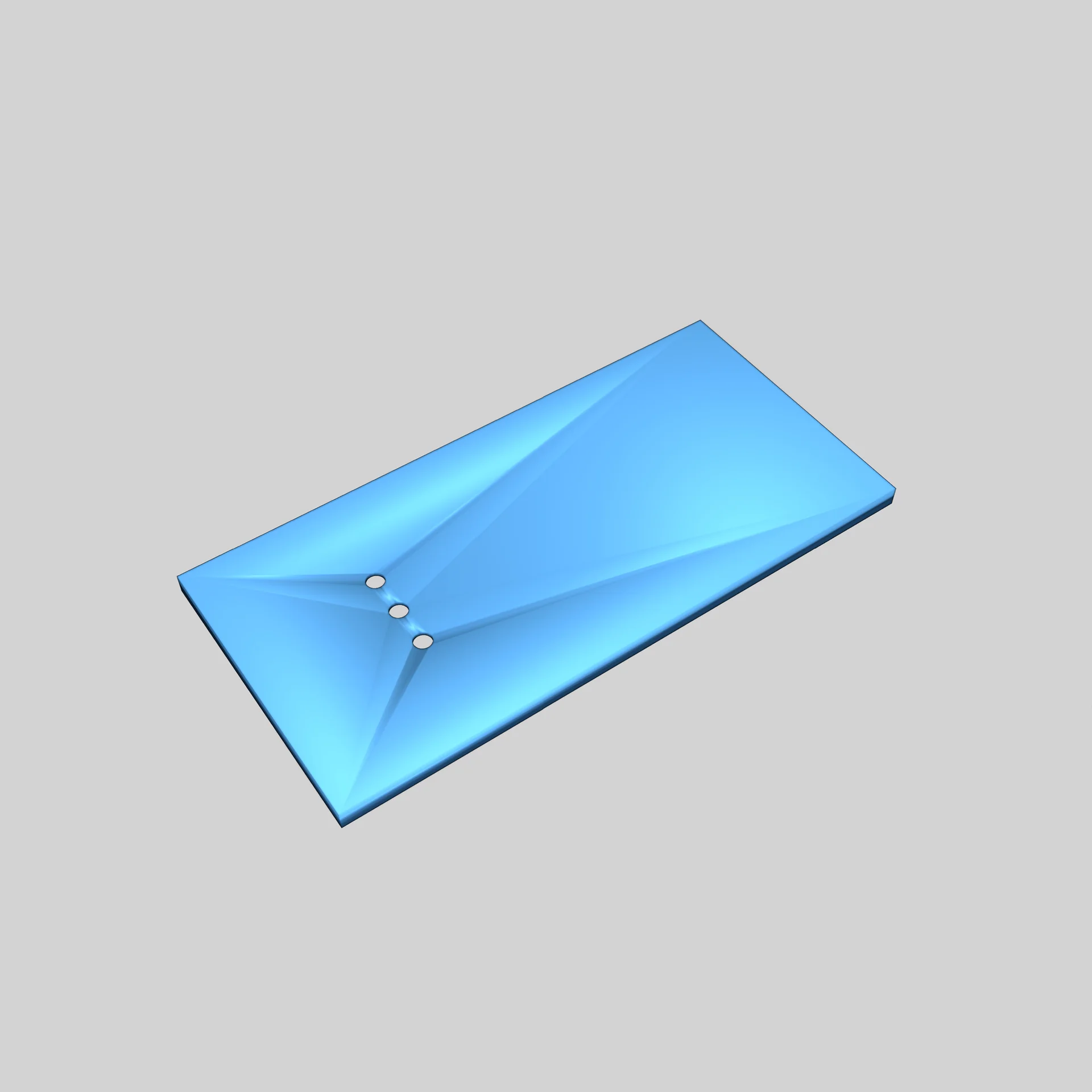

SpeakerBox_0.75_v5_SpeakerBox_0.75_v5_Top_1_Body1.stl Тип: .stl | Размер: 0.03 MBСкачать
