Слайдеры для стола Bosch GTS 10 J
admin | 25.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (16)

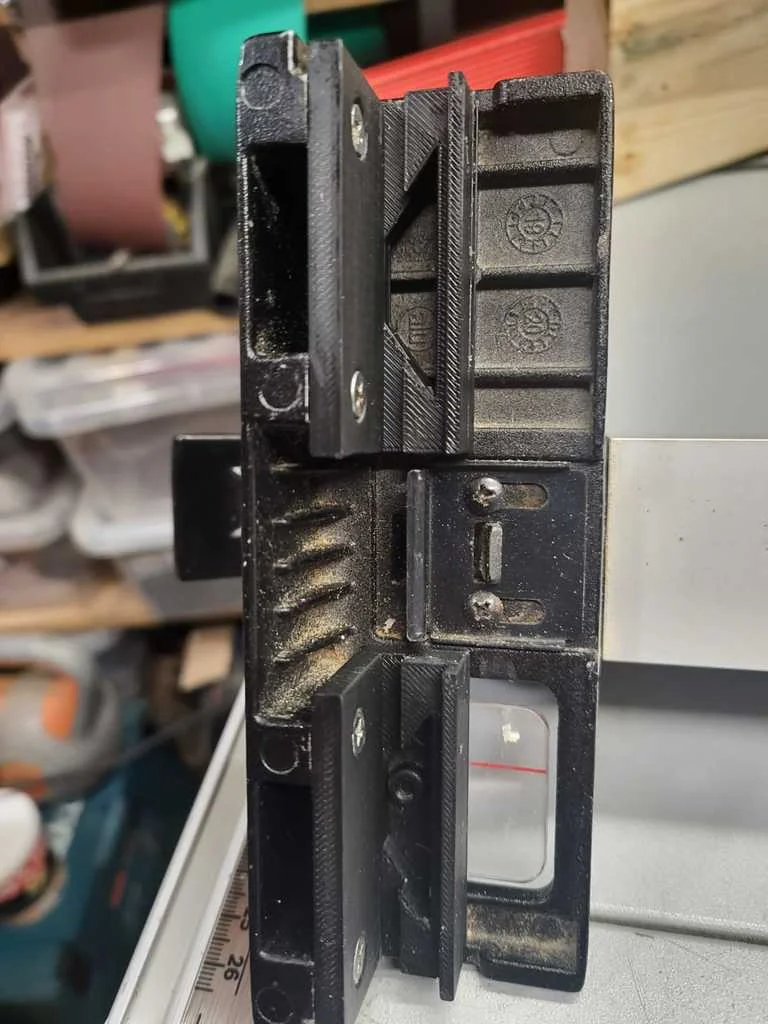

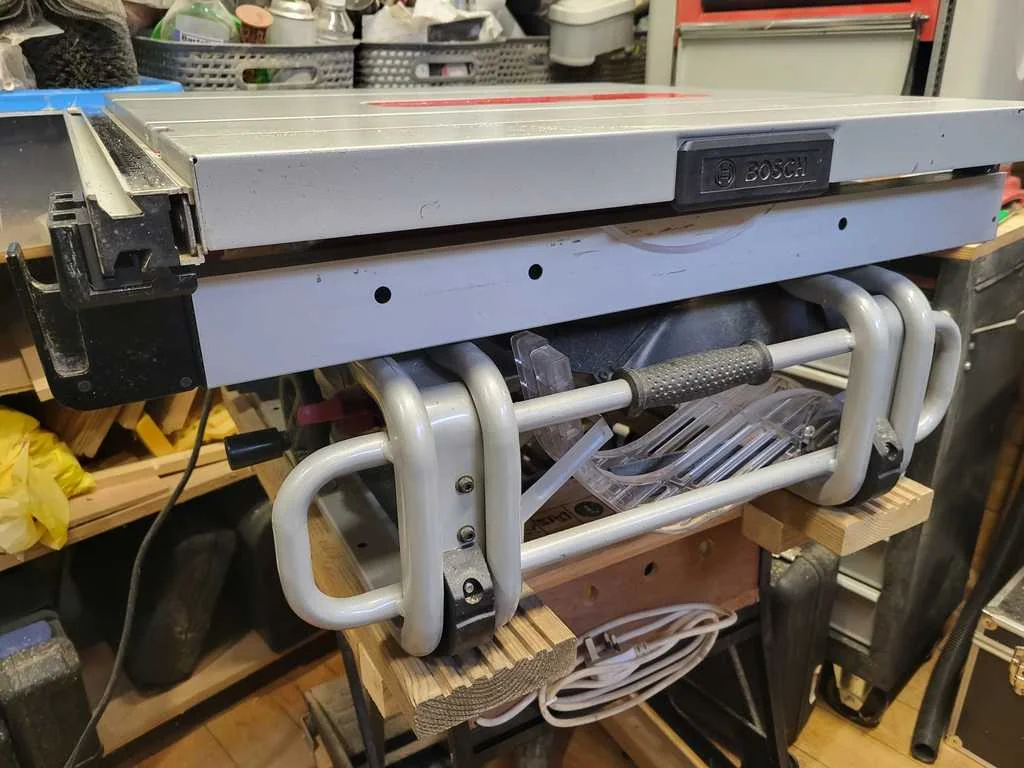

Описание проекта: Замена слайдеров для стола Bosch GTS 10 J с добавлением подшипниковых проставок для заднего колеса поддержки. Данная модель улучшает стабильность и плавность работы направляющей, что облегчает и точнее делает настройки.
Совместимость: Модель основана на оригинальном дизайне SaurOn, адаптированном для Bosch GTS 10 J.
🛠 Печать и сборка

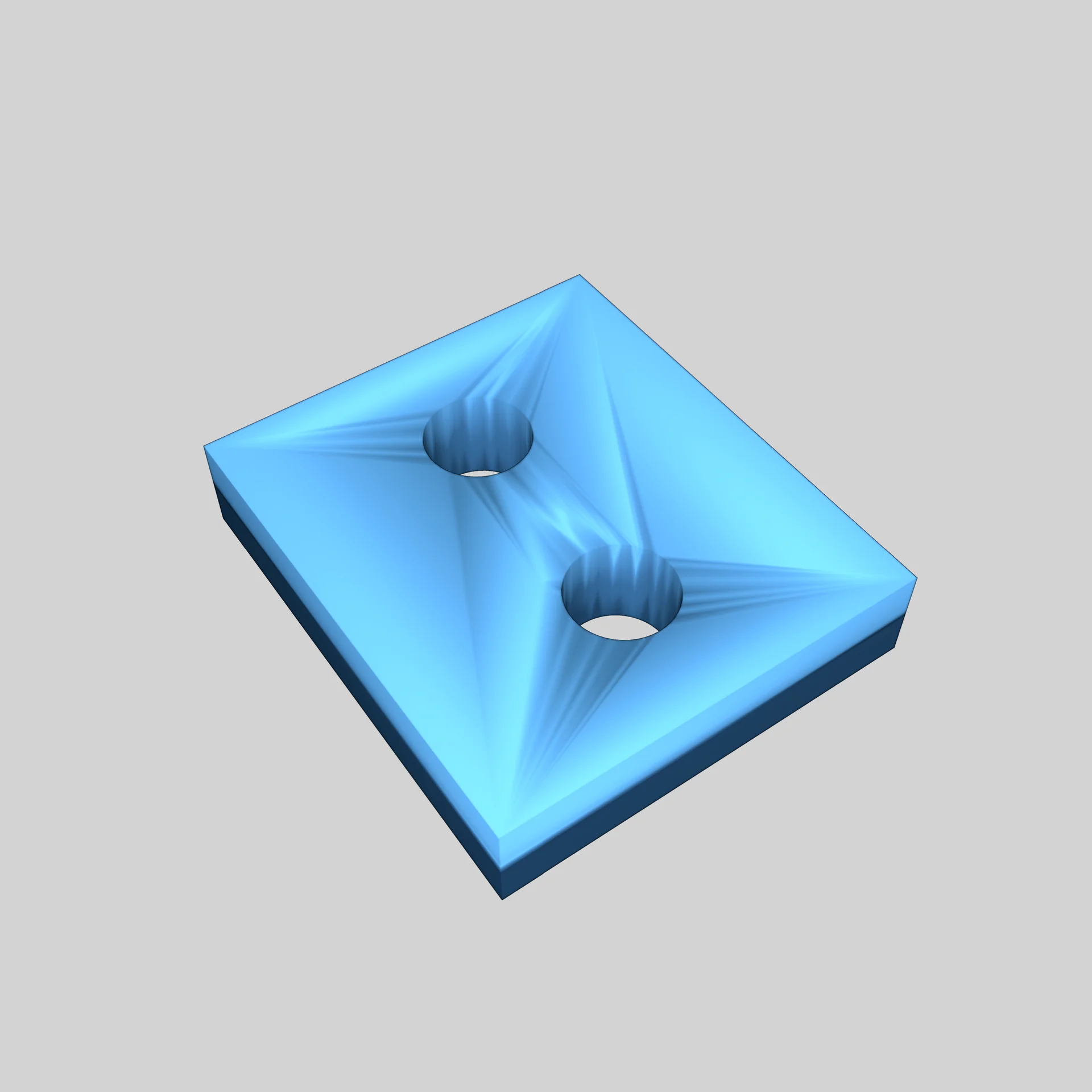

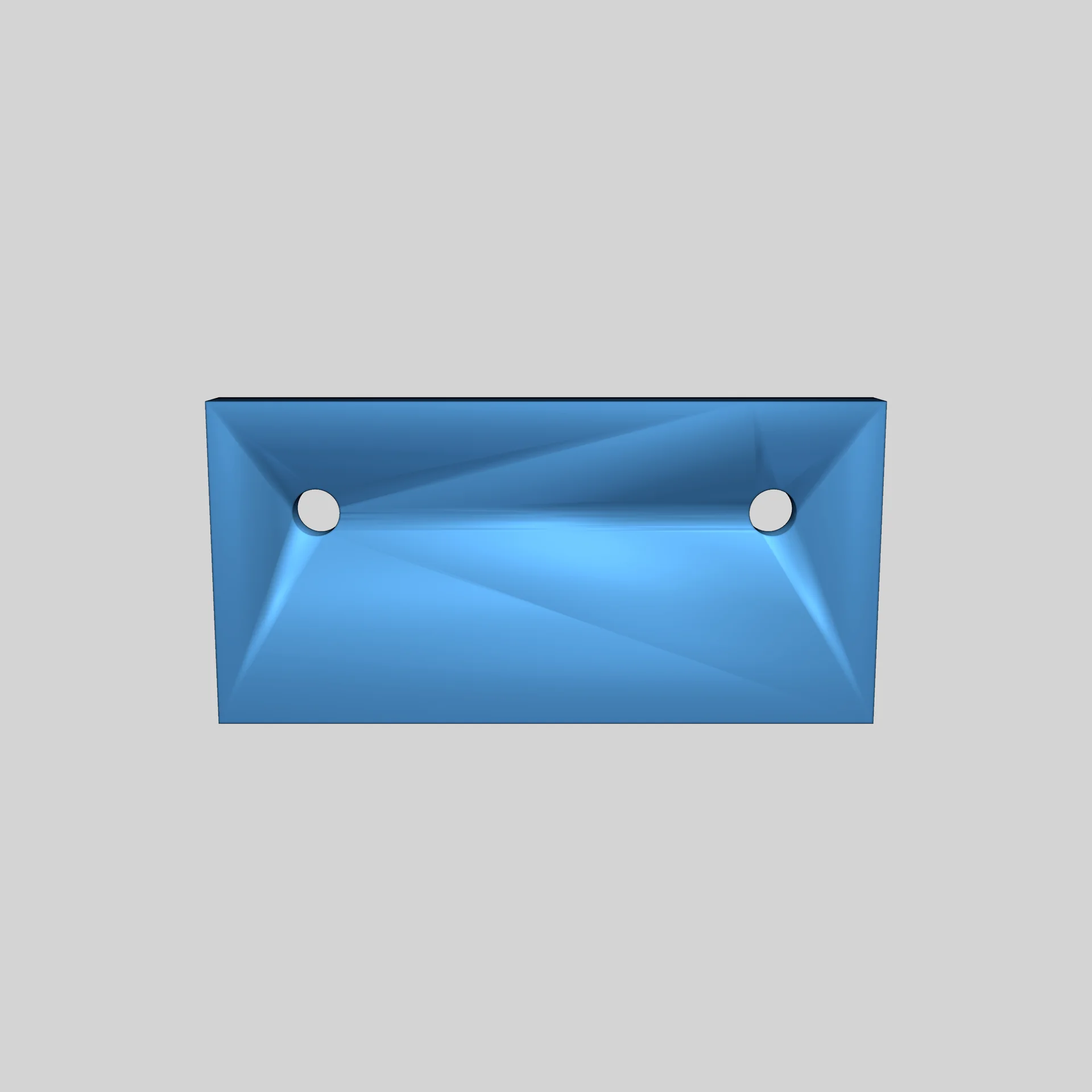

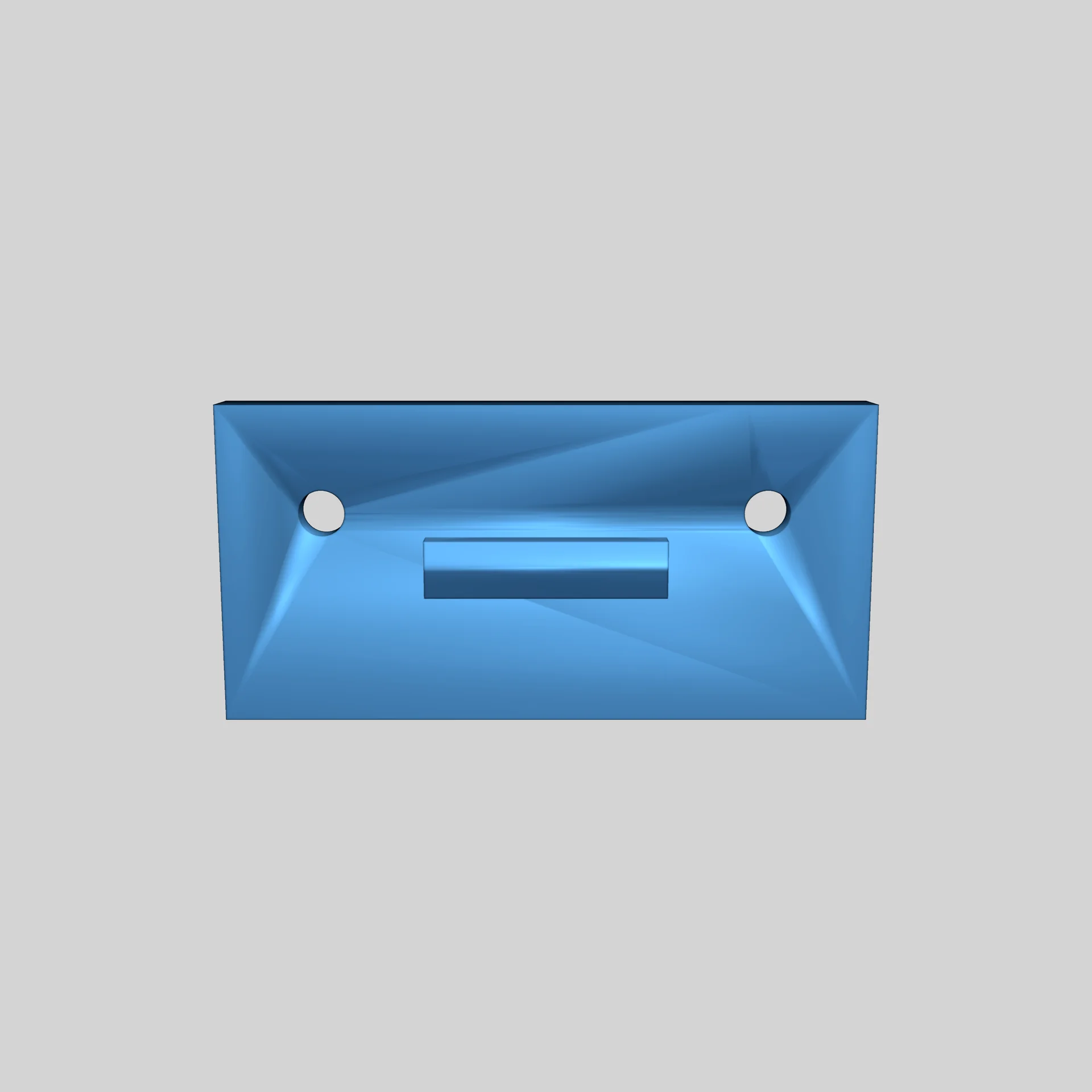

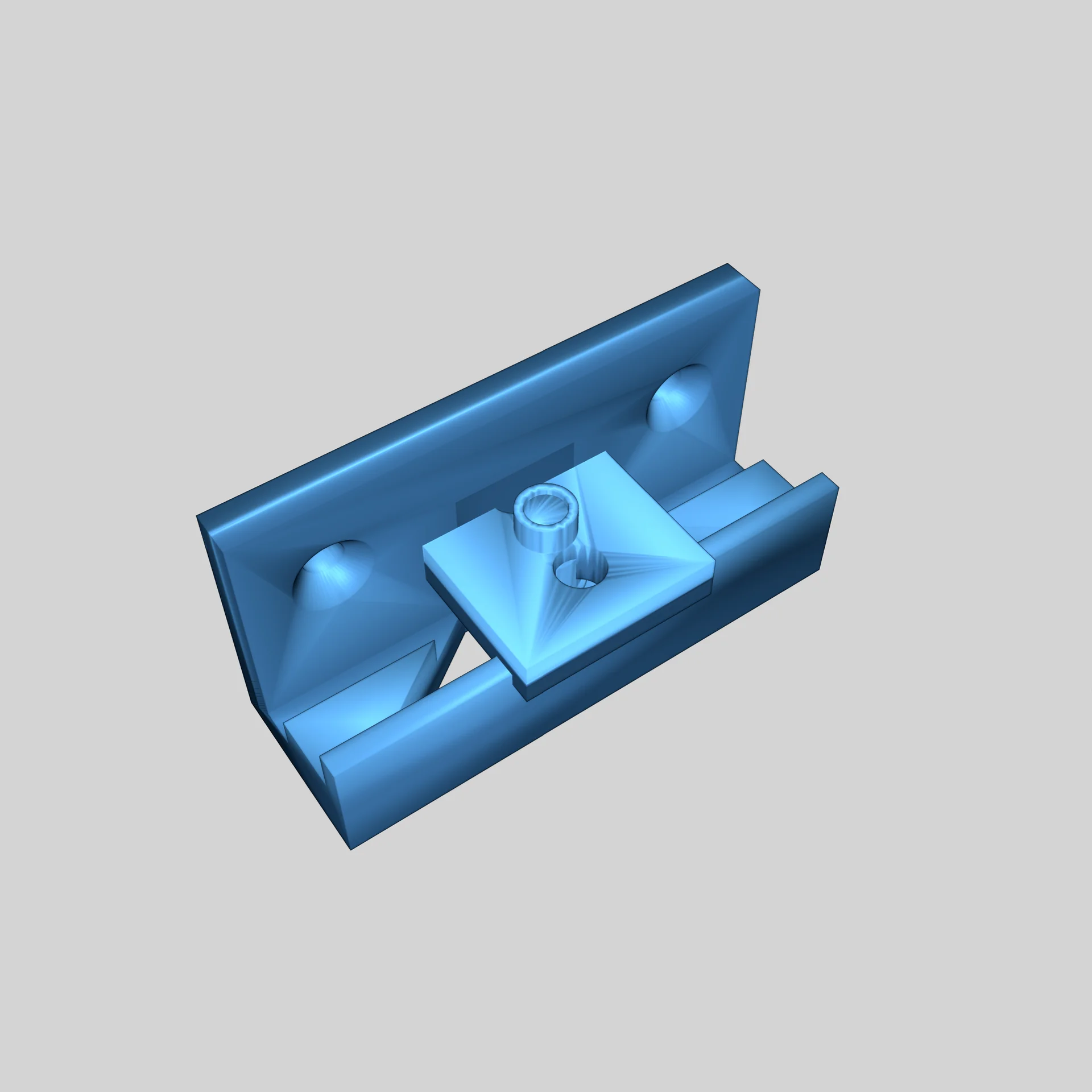

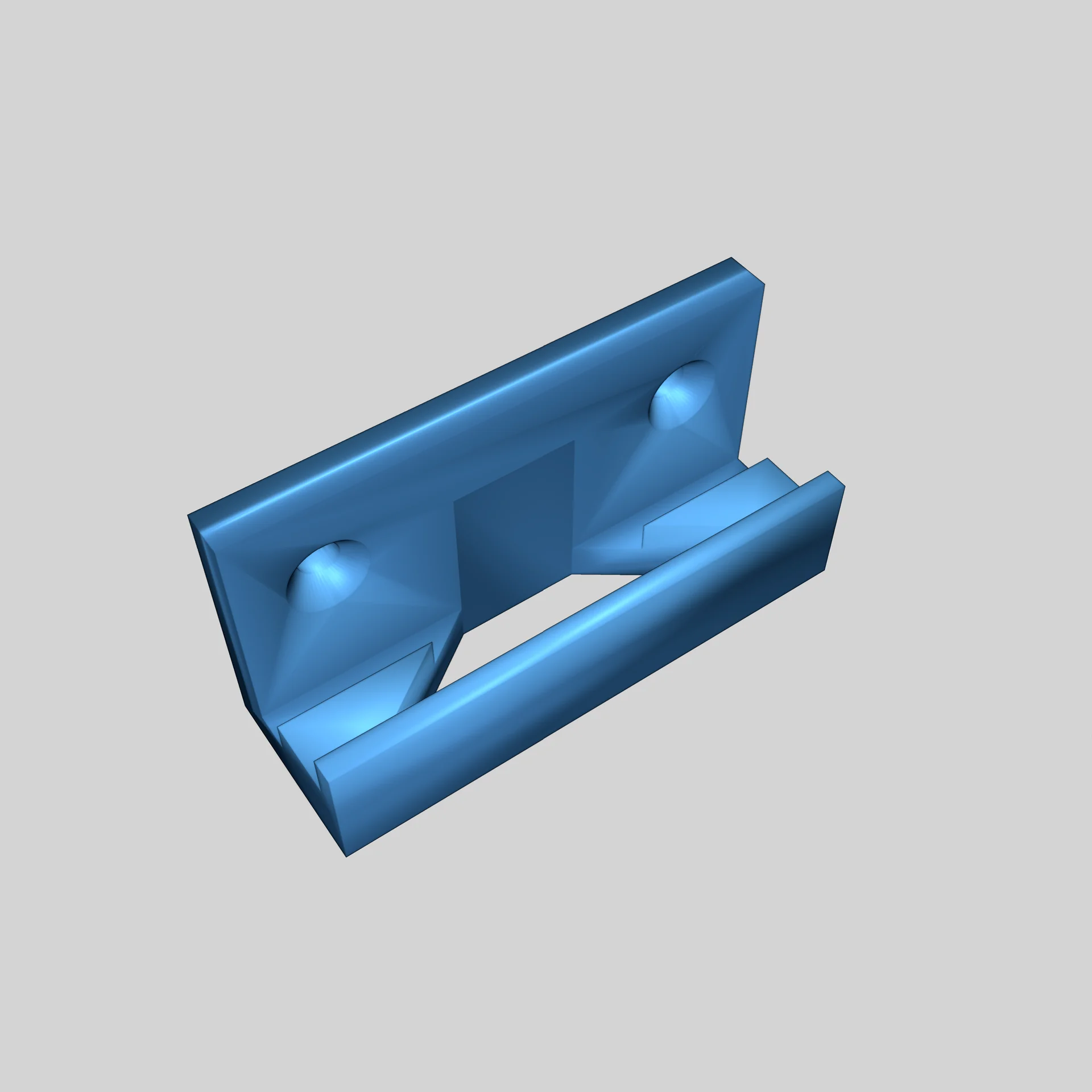

- Слайдеры: Печатайте каждую деталь слайдера.

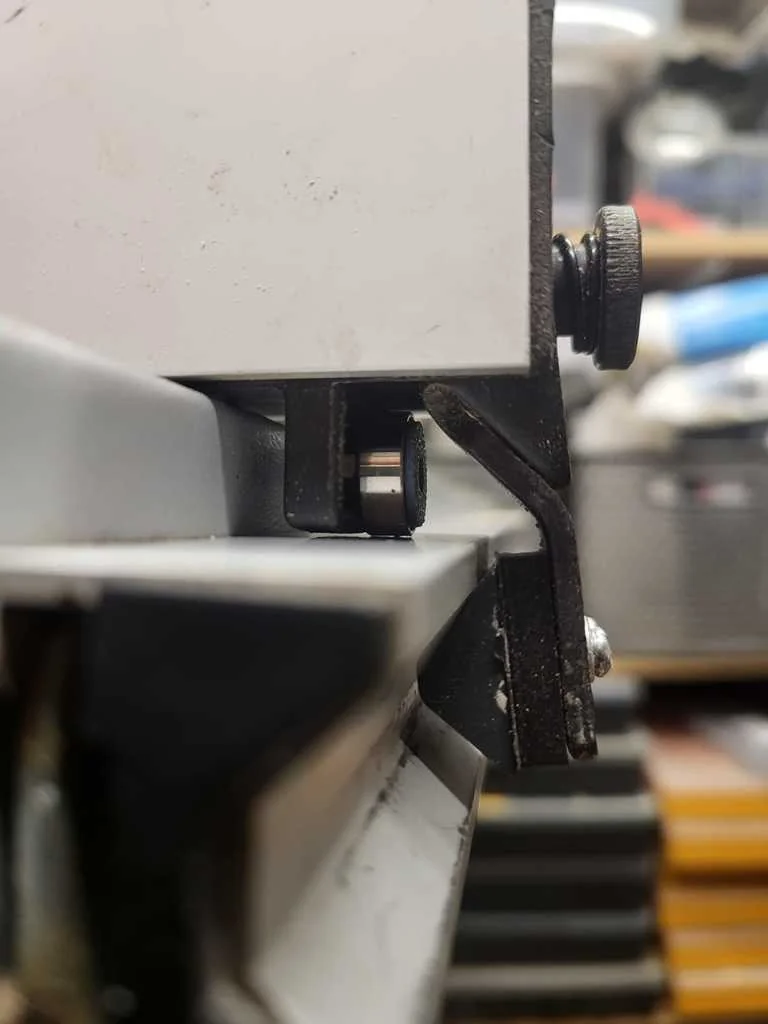

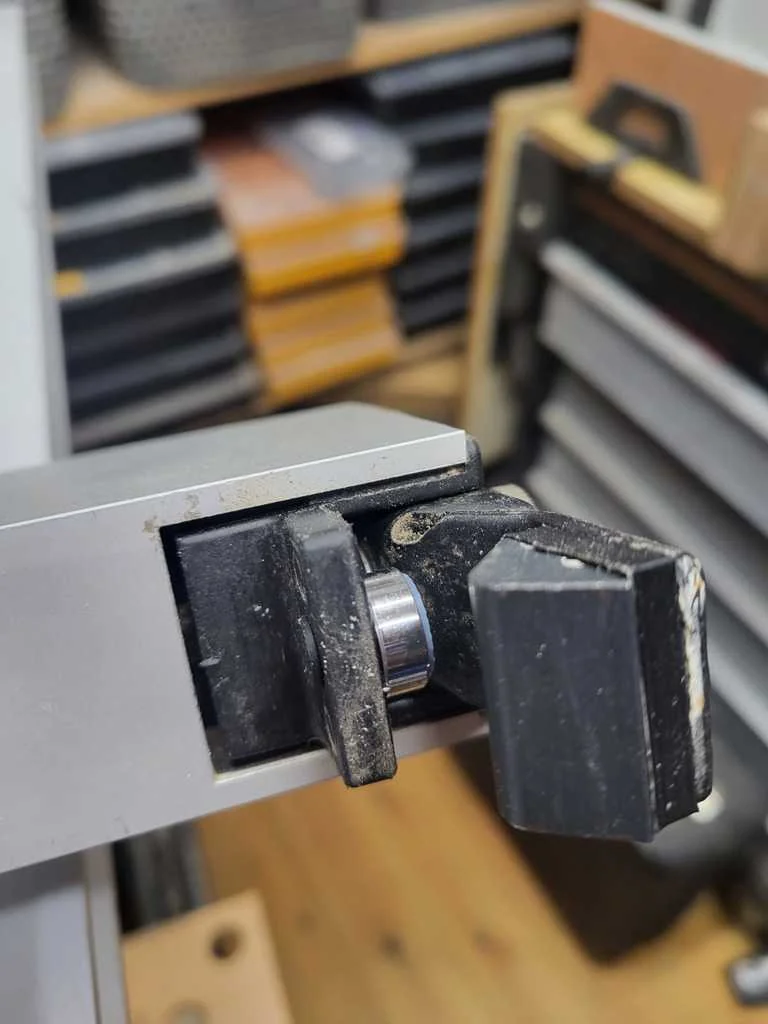

- Добавление заднего колеса: Просверлите отверстие M6 в пластиковом корпусе направляющей.

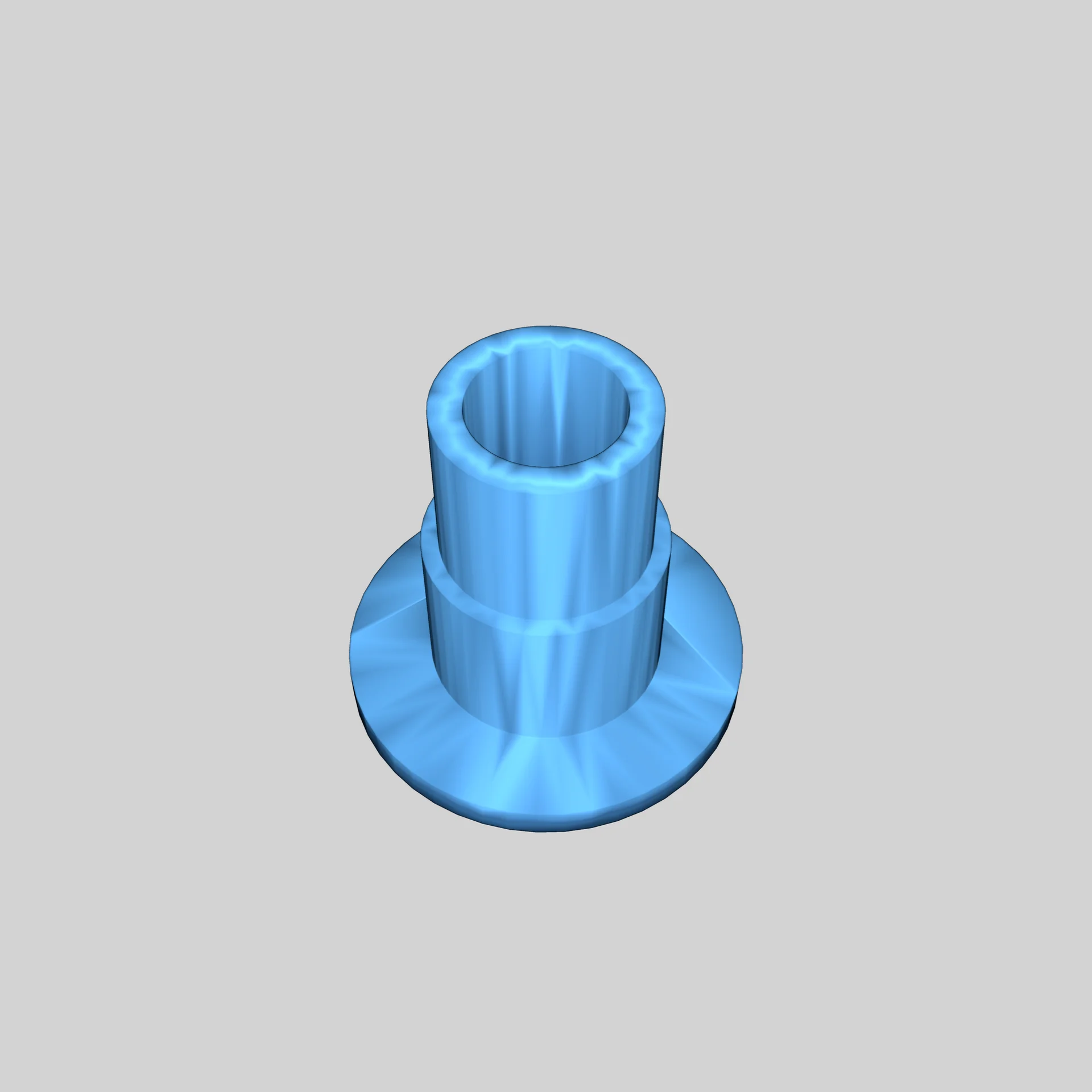

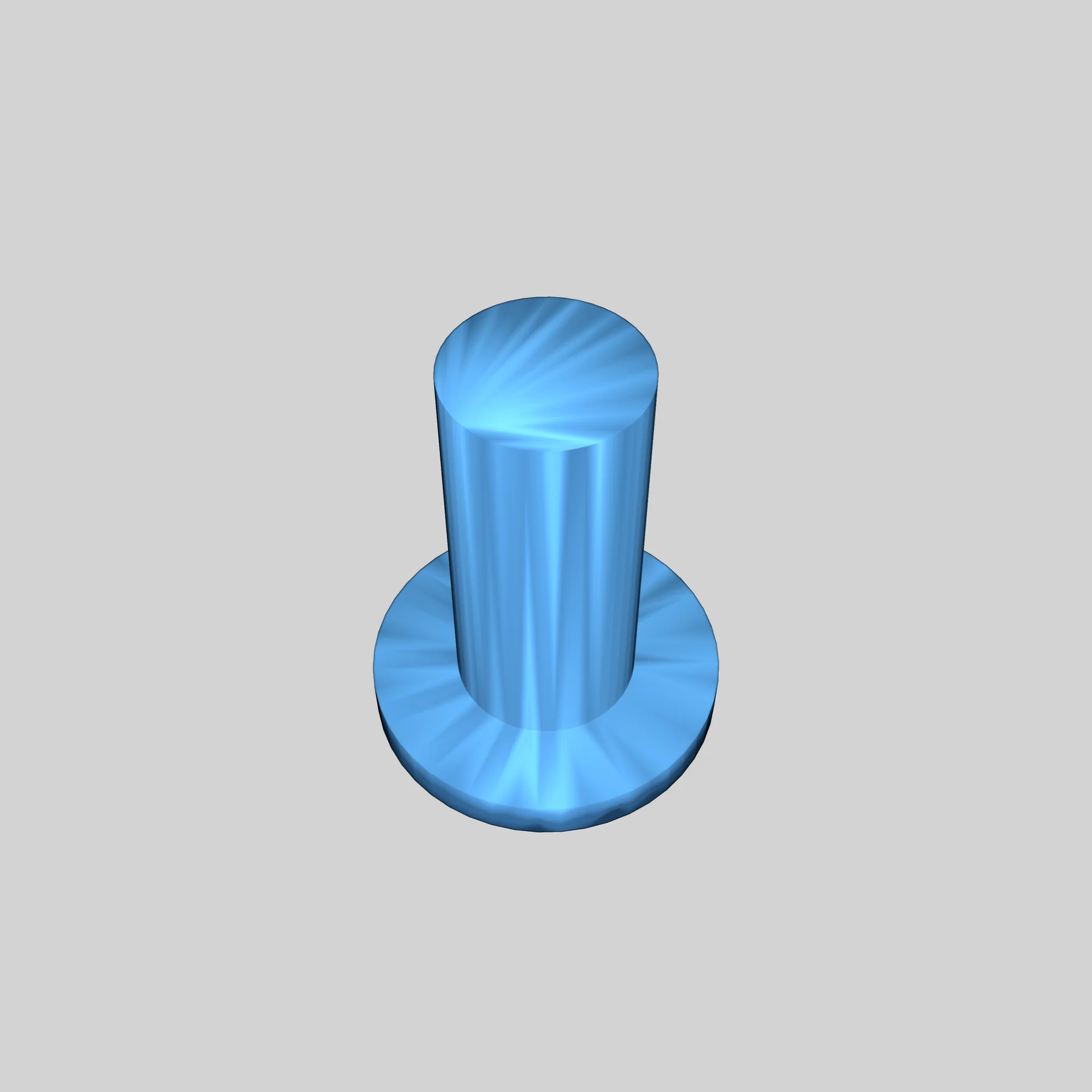

- Пин: Включает в себя штифт, так как стандартная гайка M6 не подходит по размеру.
⚙️ Требуемые детали

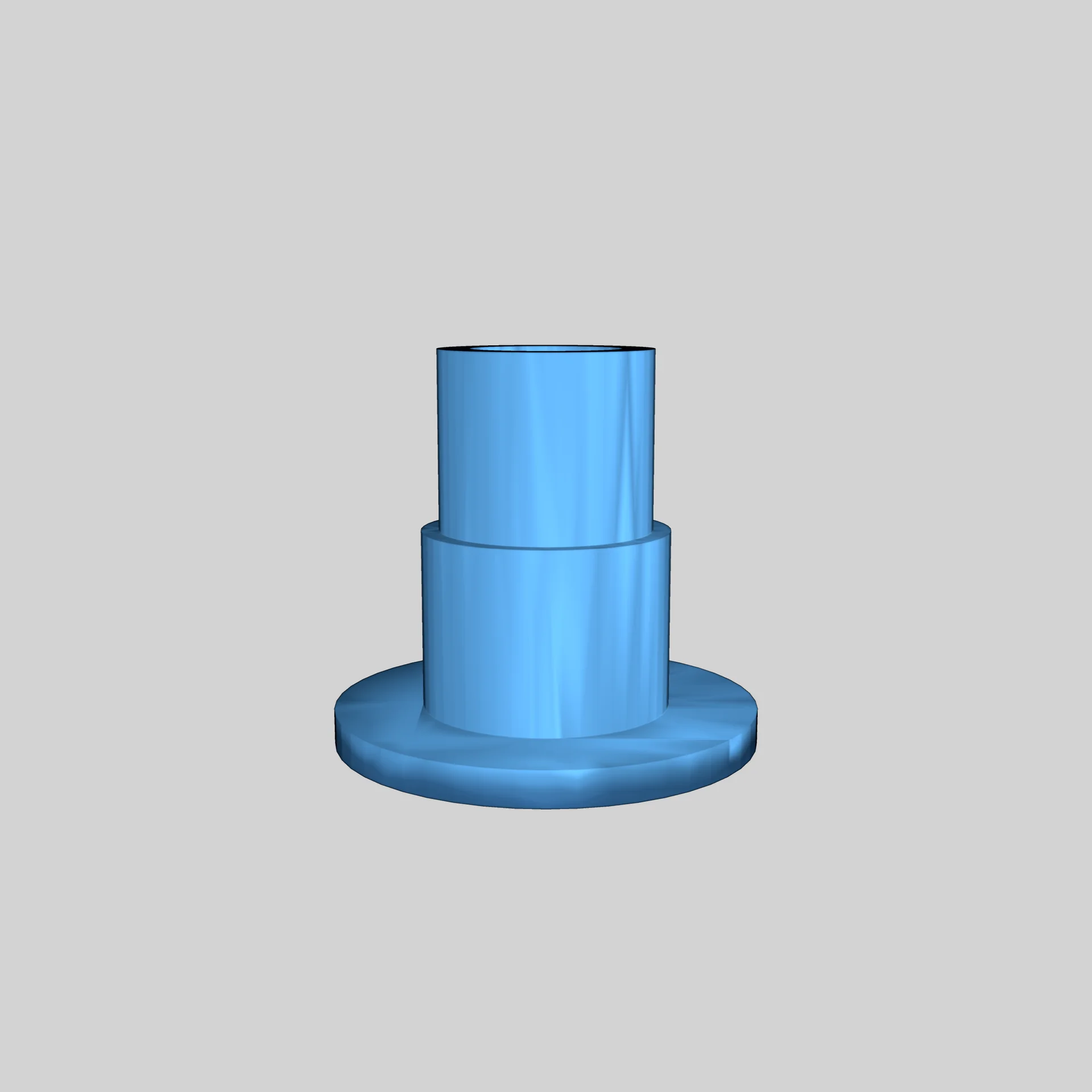

- Подшипники: 687-2RS (Z2, 7mm × 14mm × 5mm, двойная герметизация).

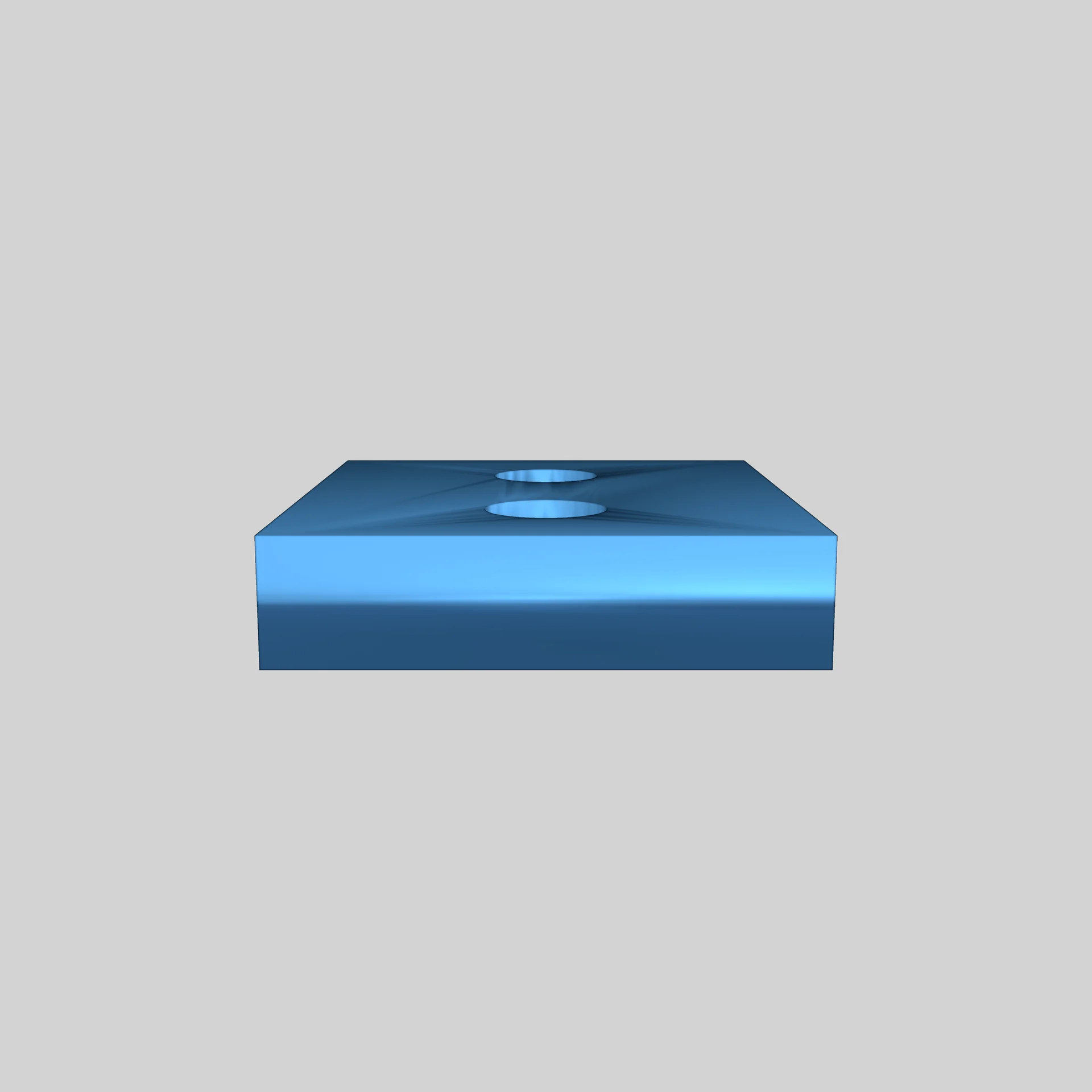

- Замена винтов M3 10mm для установки проставки.
🖨 Примечания по печати
Тестирование проводилось на Bambu X1 Carbon — детали подошли идеально без дополнительной обработки. В зависимости от настроек вашего принтера, может потребоваться небольшая доработка. Рекомендуется очистить и обработать воском направляющие для более плавного скольжения.

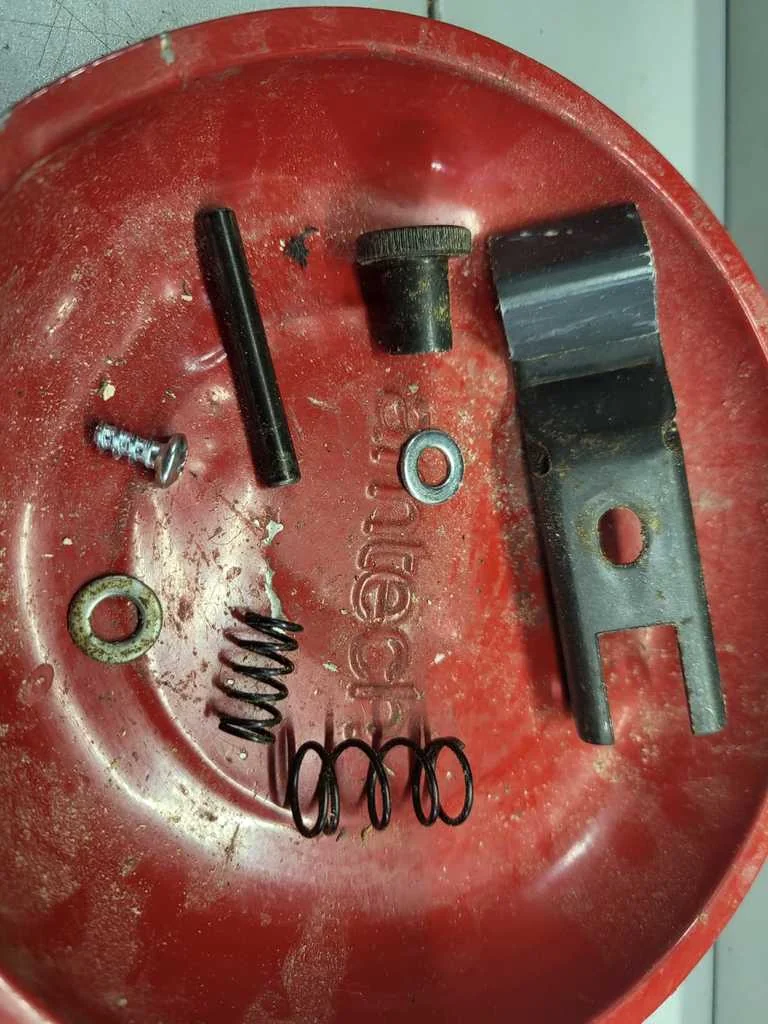

Важно: Пластиковая форма задней части должна легко отделяться от направляющей после удаления верхнего винта и большого конусного штифта. Эта модель является самостоятельным аксессуаром и не является оригинальным продуктом Robert Bosch GmbH. Использовать на свой страх и риск.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
BoschGTS10J_FenceUpgrades.3mf Тип: .3mf | Размер: 0.06 MBСкачать
-
BoschGTS10J_FenceUpgrades_1.stl Тип: .stl | Размер: 0.04 MBСкачать
-
BoschGTS10J_FenceUpgrades_2a.stl Тип: .stl | Размер: 0.04 MBСкачать
-
BoschGTS10J_FenceUpgrades_2b.stl Тип: .stl | Размер: 0.02 MBСкачать
-
BoschGTS10J_FenceUpgrades_2c.stl Тип: .stl | Размер: 0.02 MBСкачать
