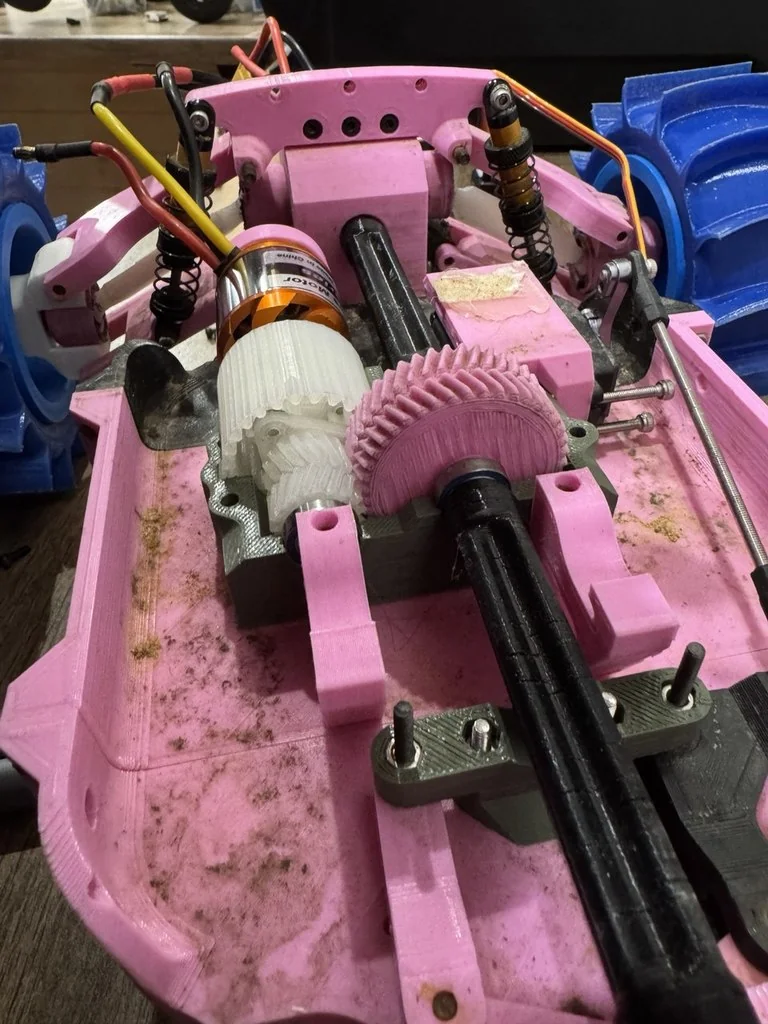

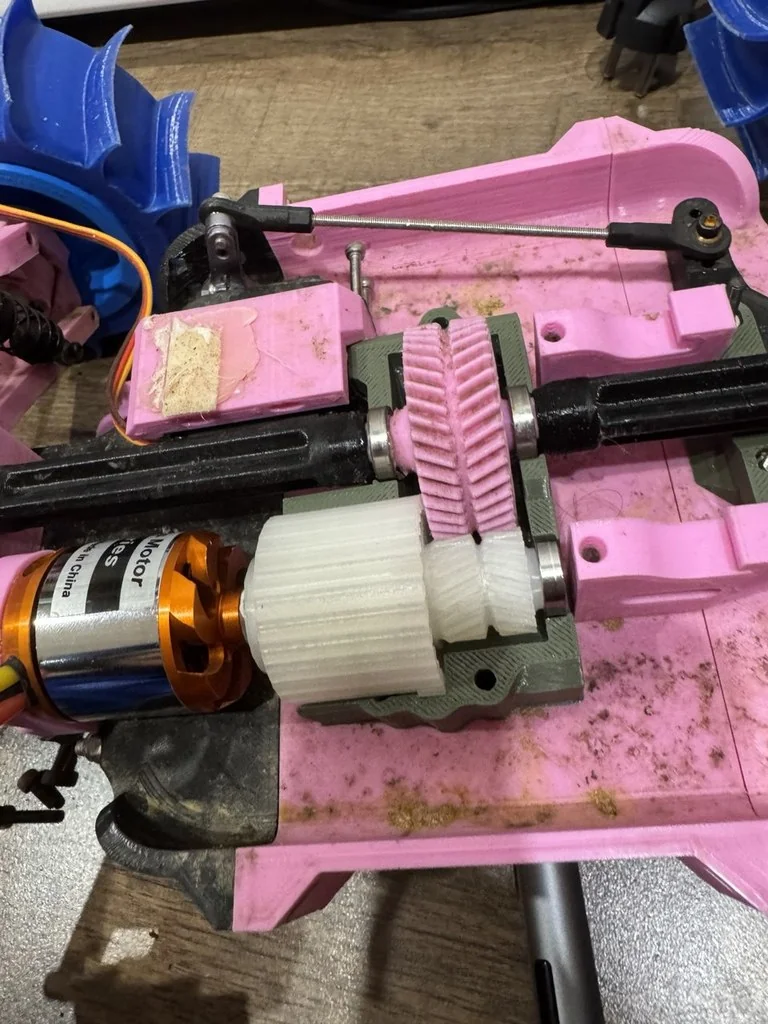

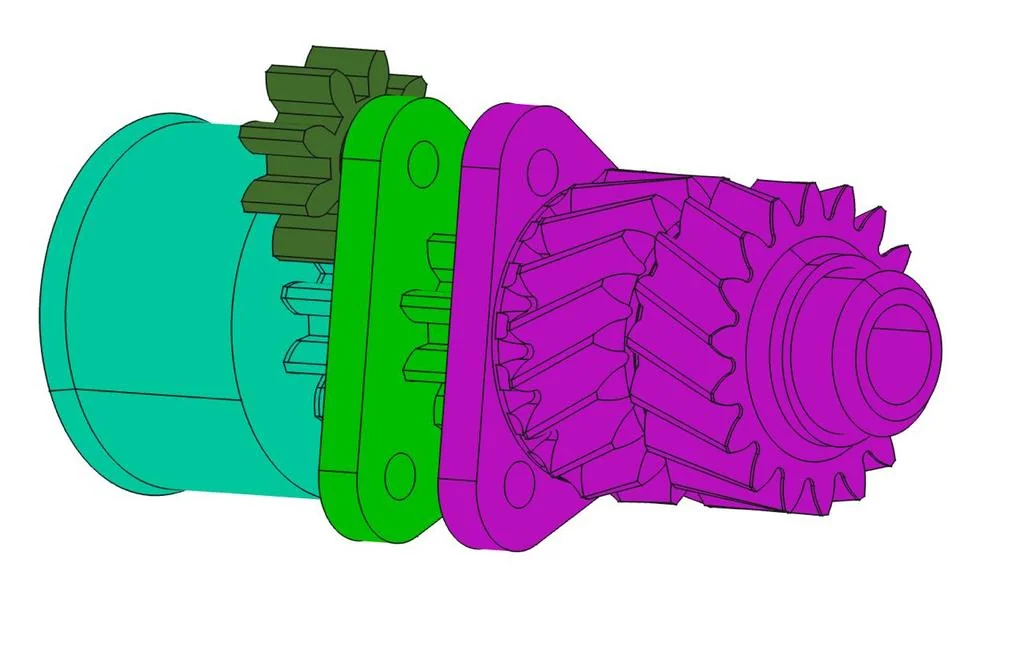

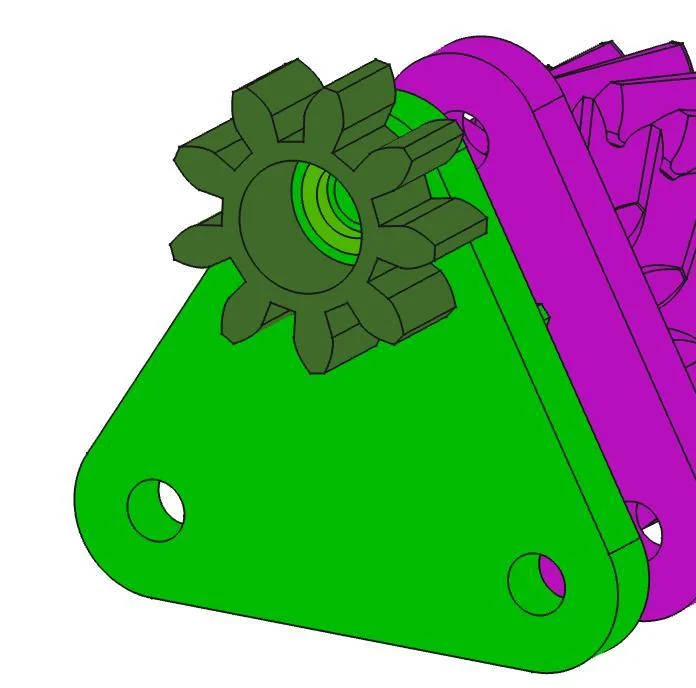

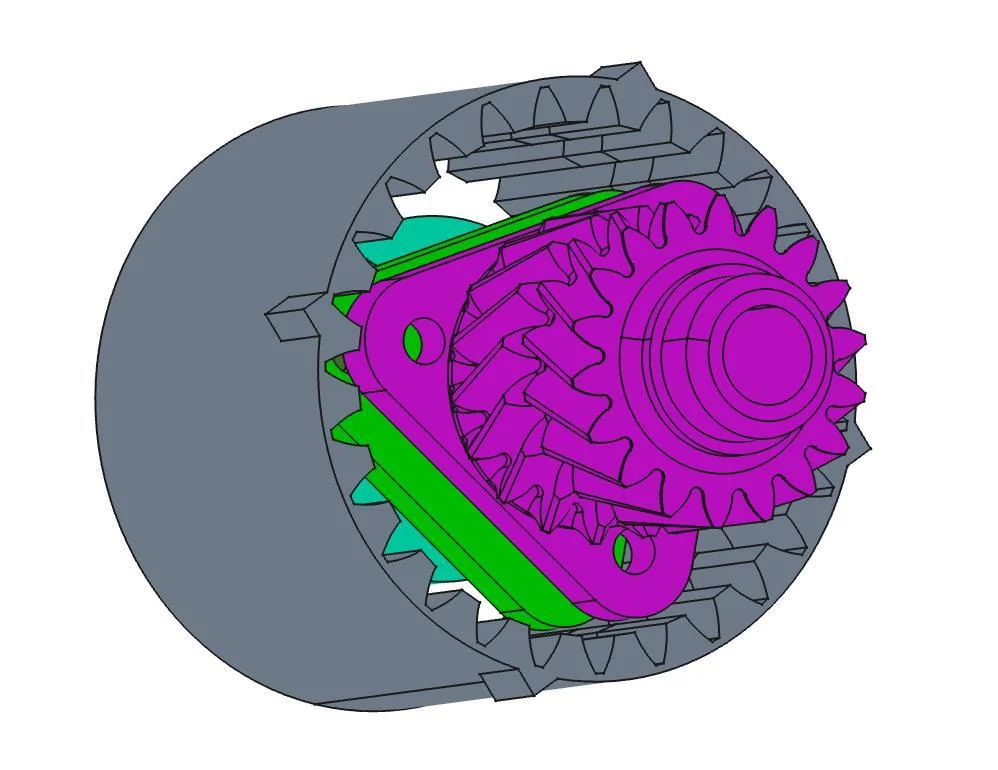

Эта модель представляет собой планетарную шестеренку для Tarmo4, которая увеличивает передаточное отношение с 2,625:1 до 42:1, обеспечивая отличное крутящее усилие на колесах вашего вездехода.

Необходимые детали для печати:

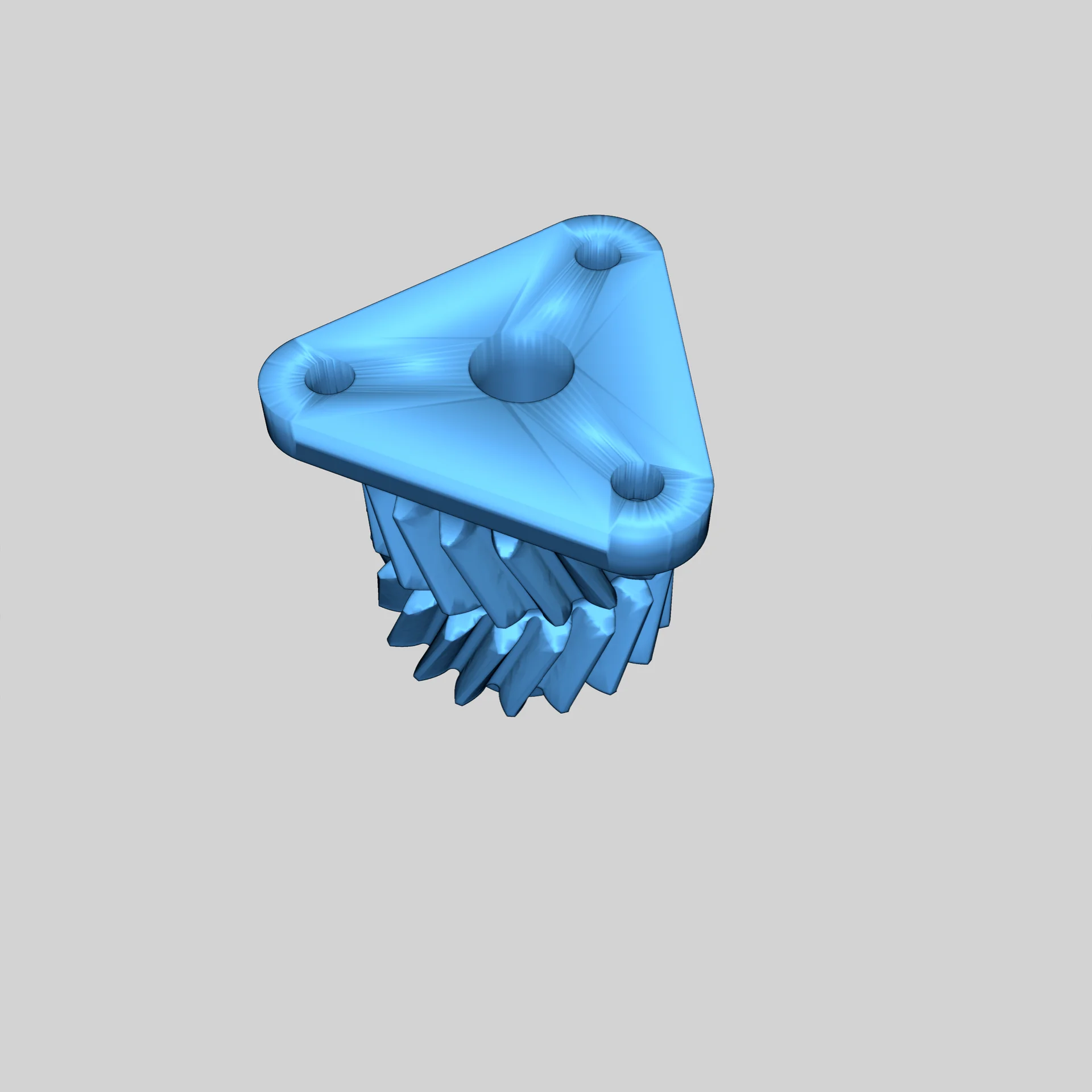

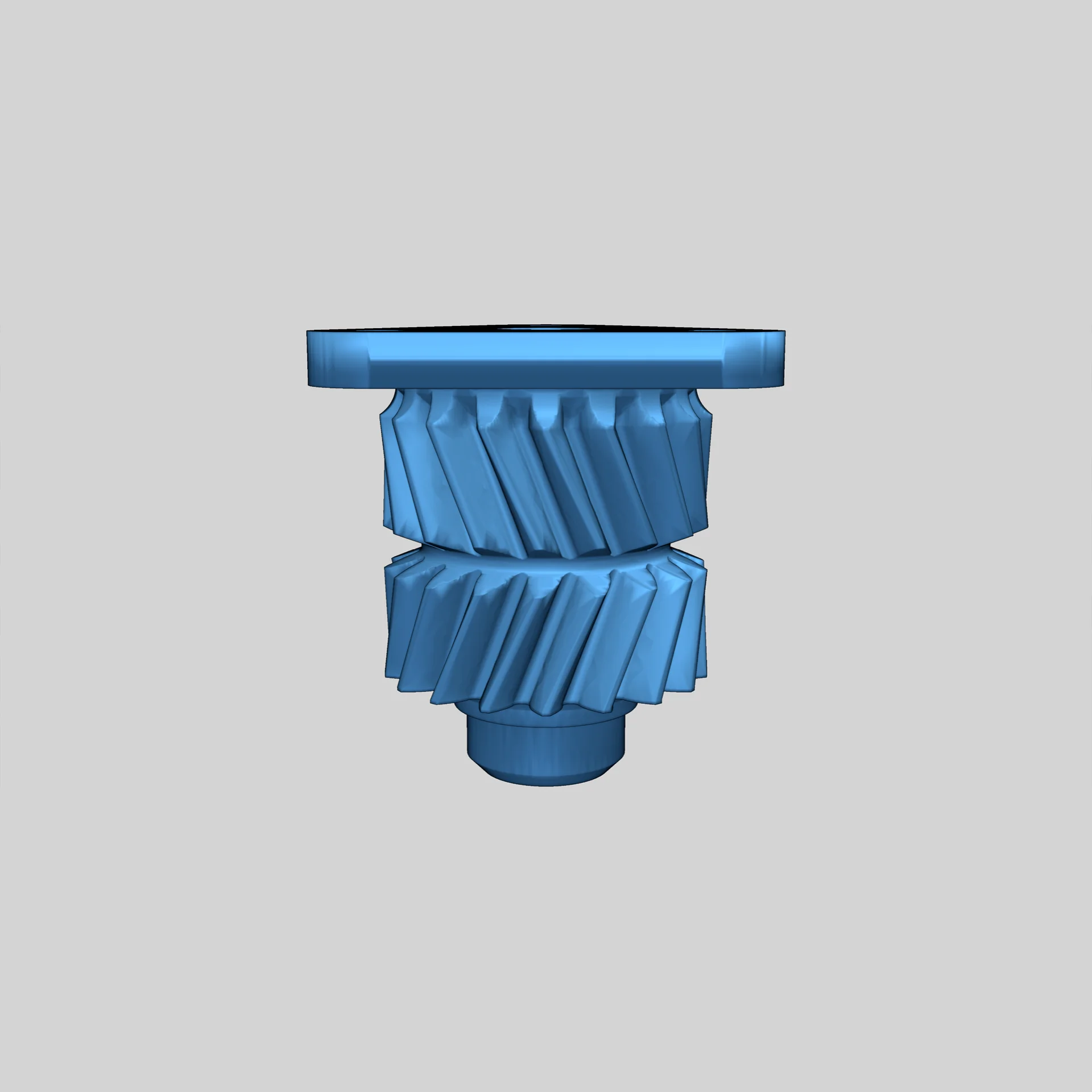

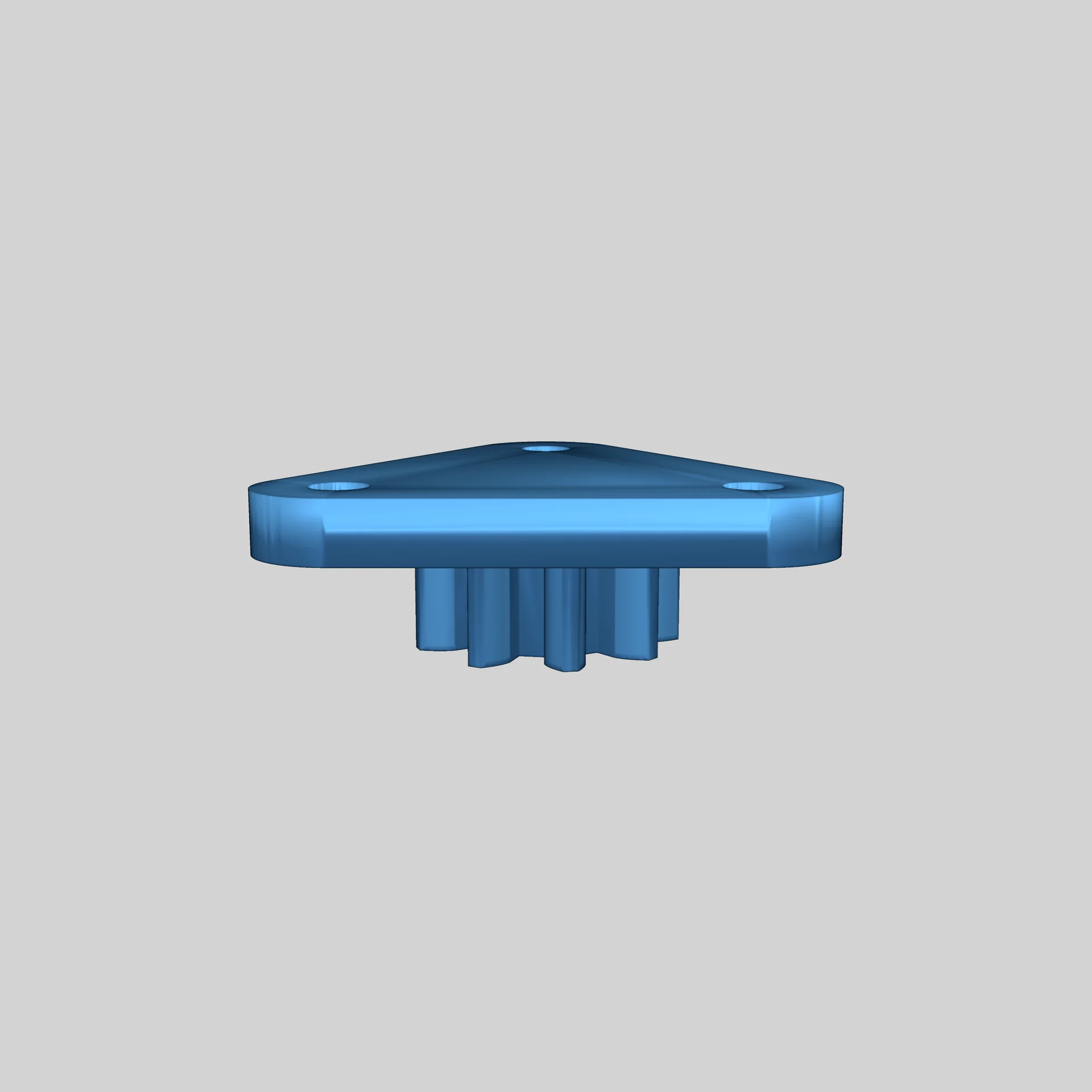

  • 1x crown2-v2
  • 1x crown1-v2
  • 1x sun-gear-v2

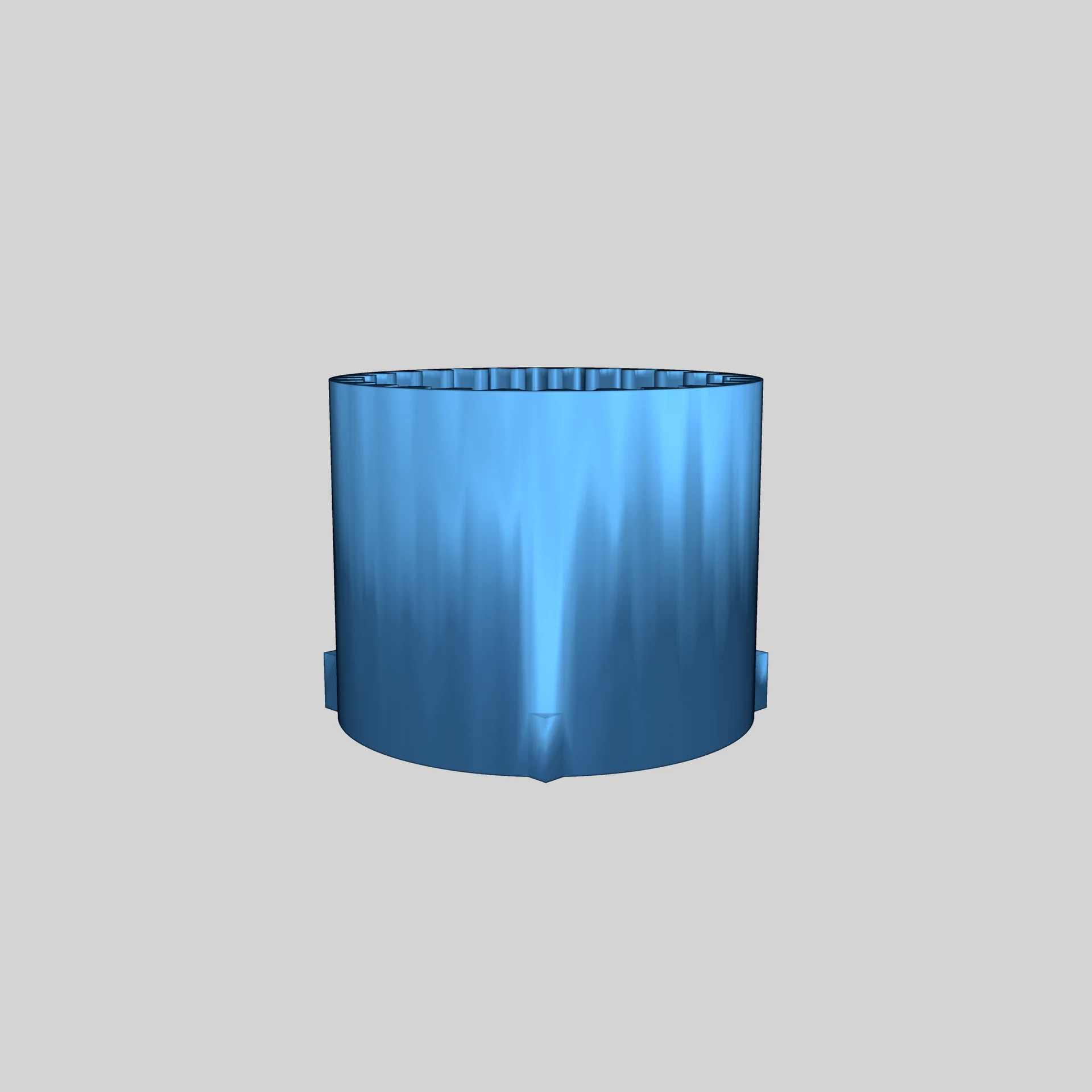

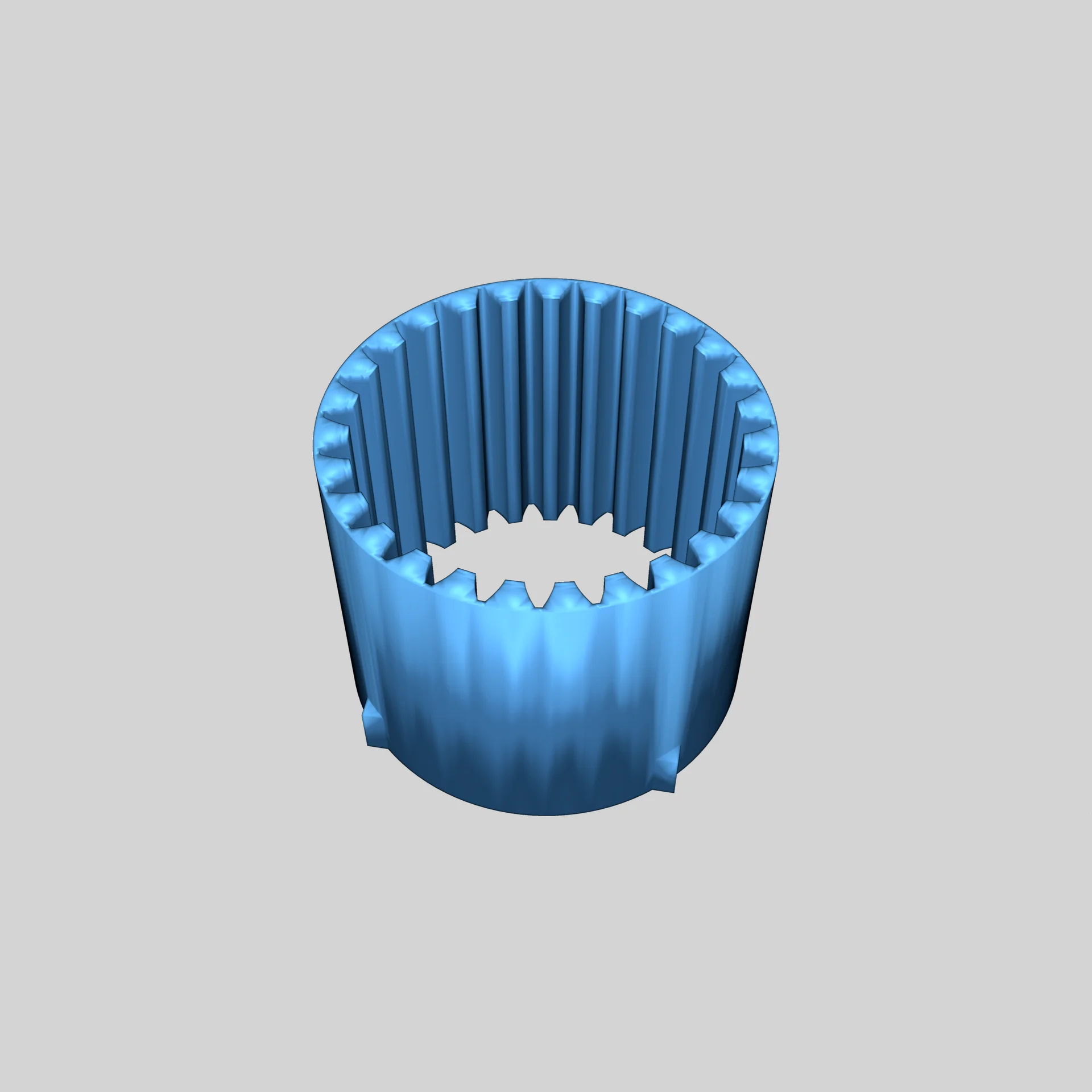

  • 1x ring-gear-v2

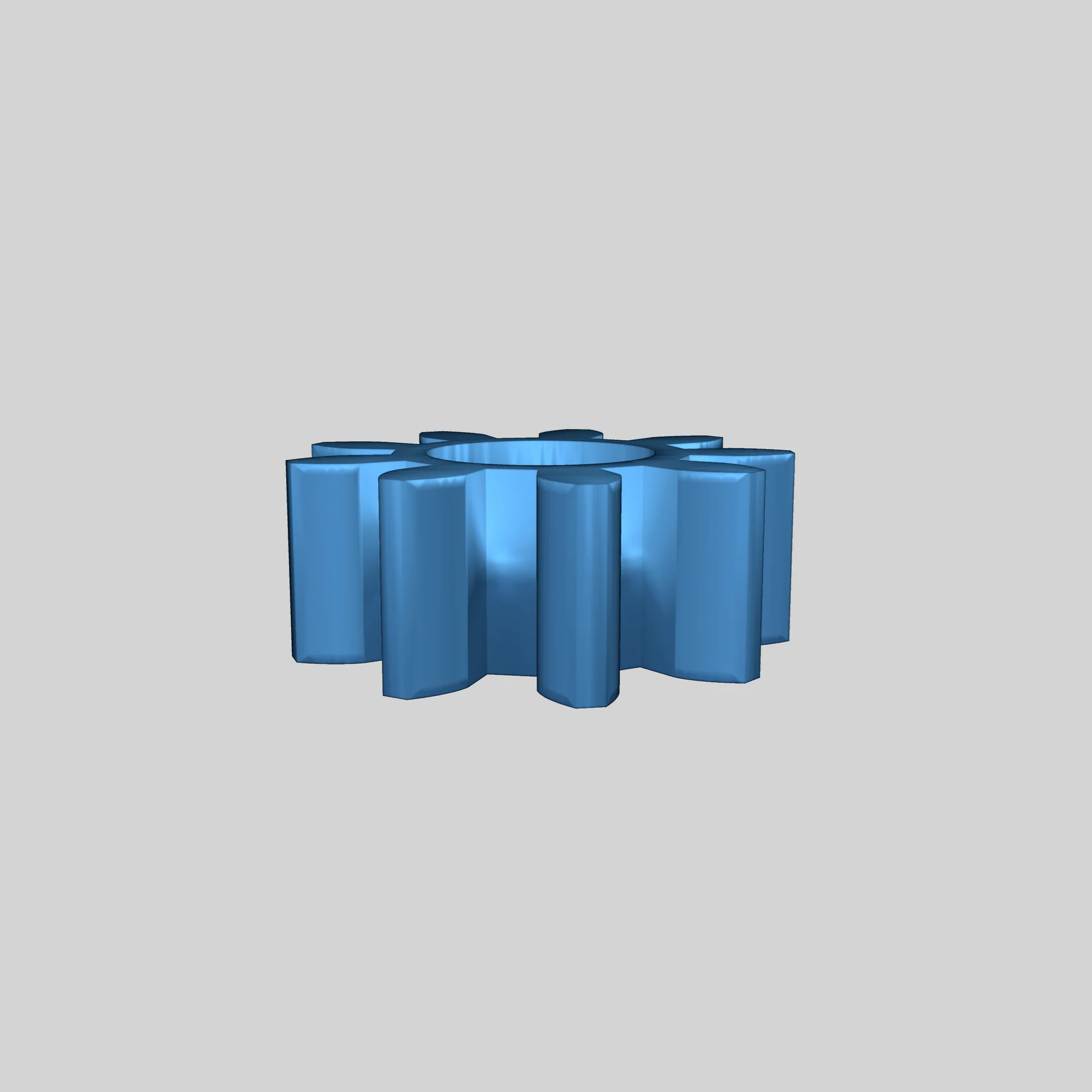

  • 6x planet-gear-v2 (или 6x planet-gear-wo-bearings-v2)

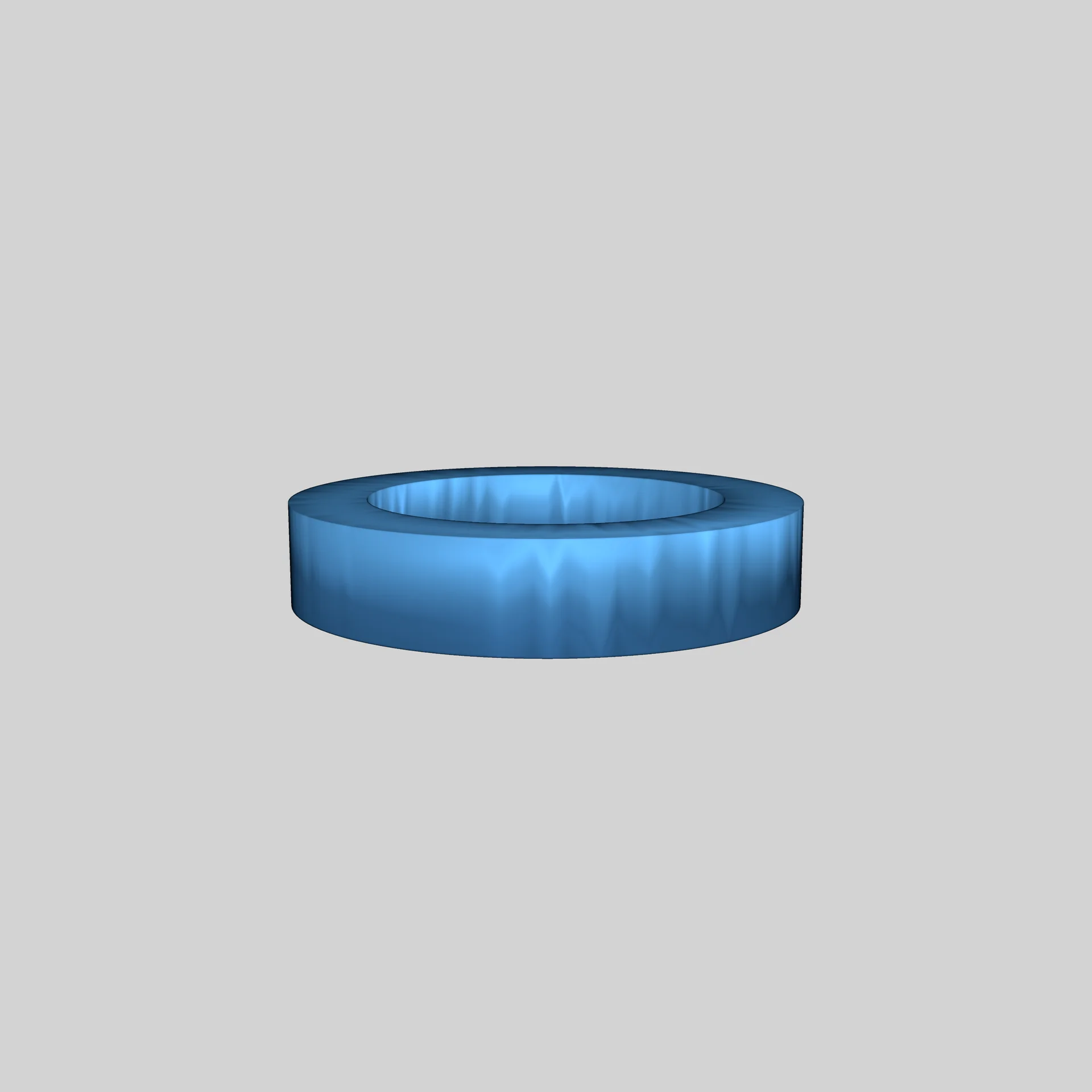

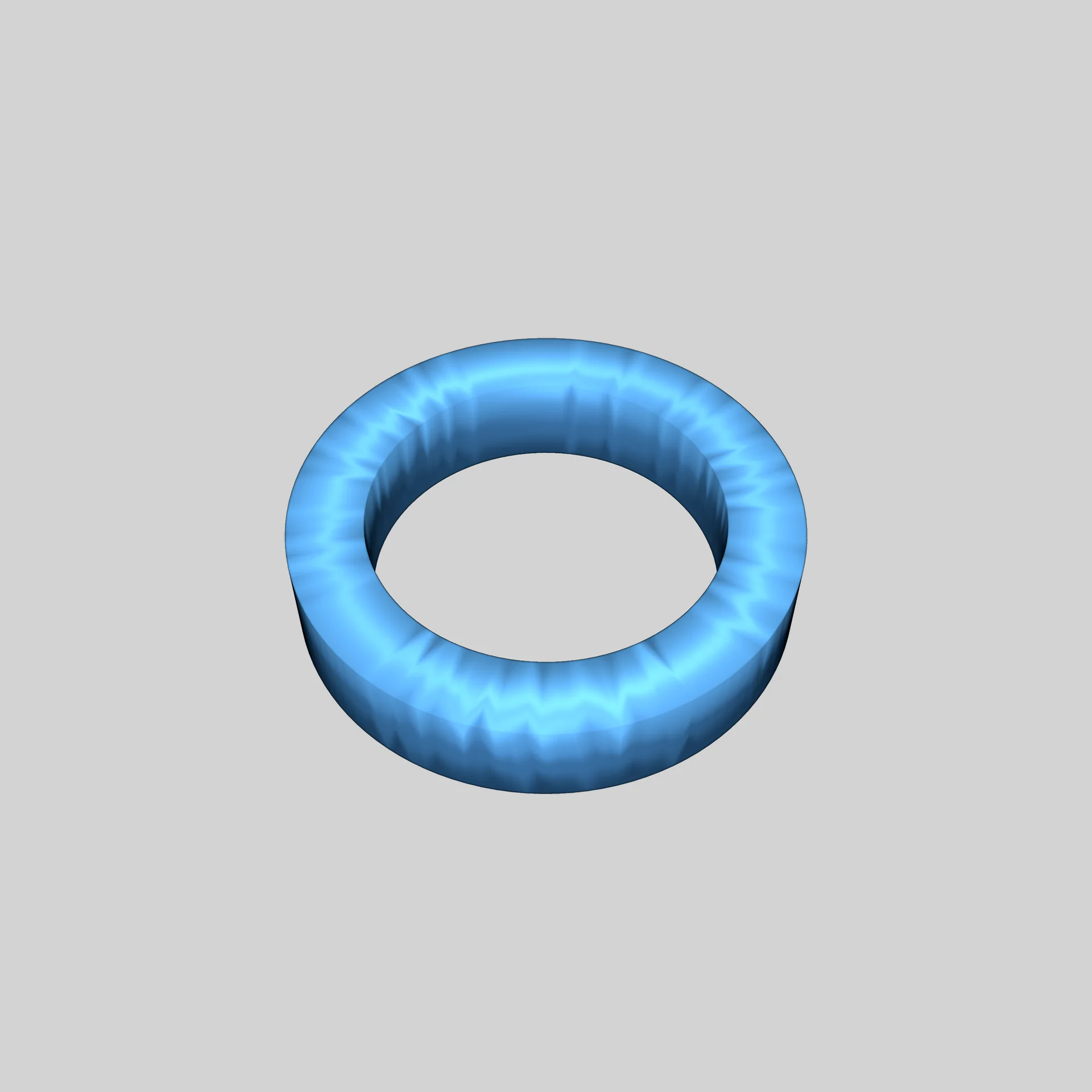

  • 6x planet-gear-spacer-v2 (для установки между подшипниками и короной)

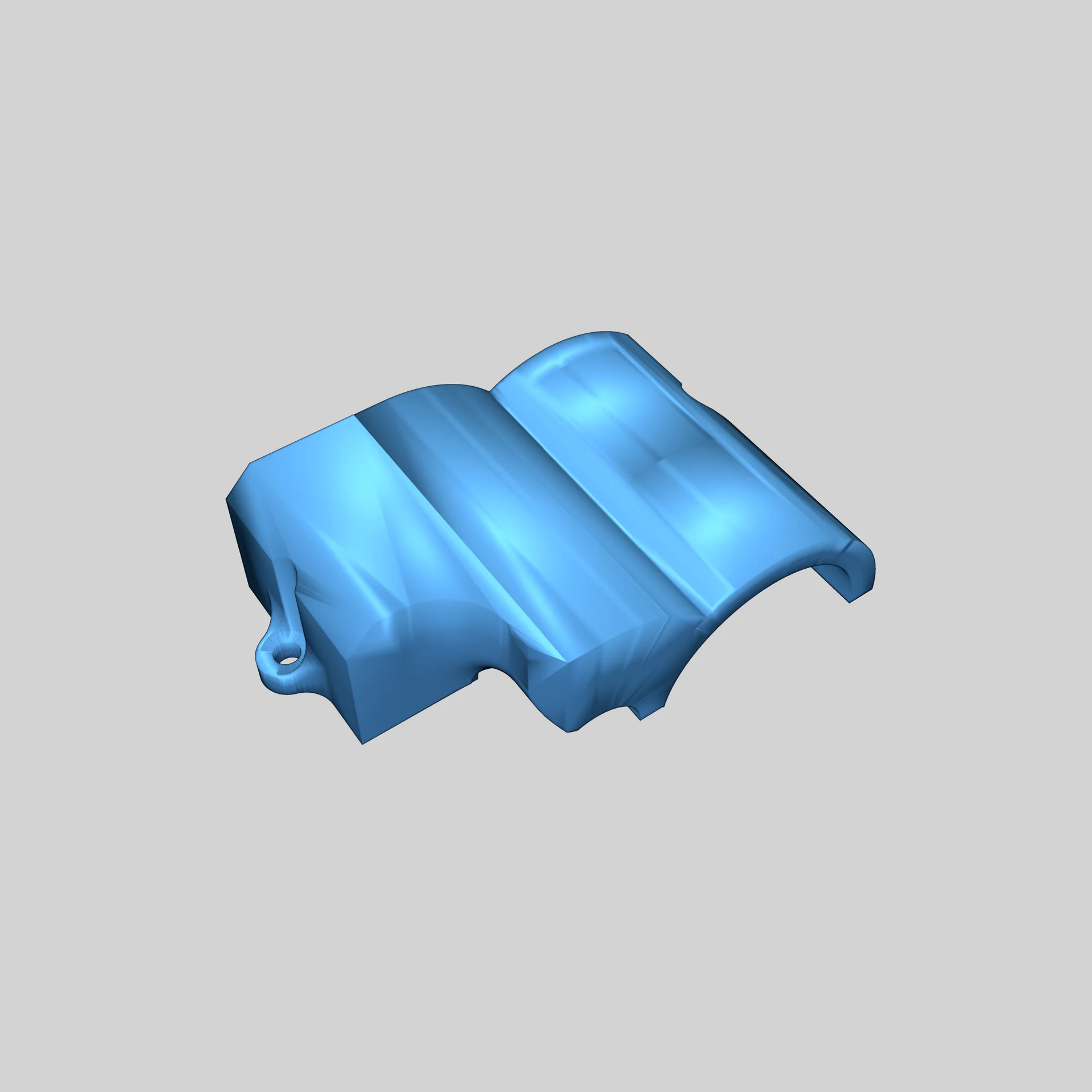

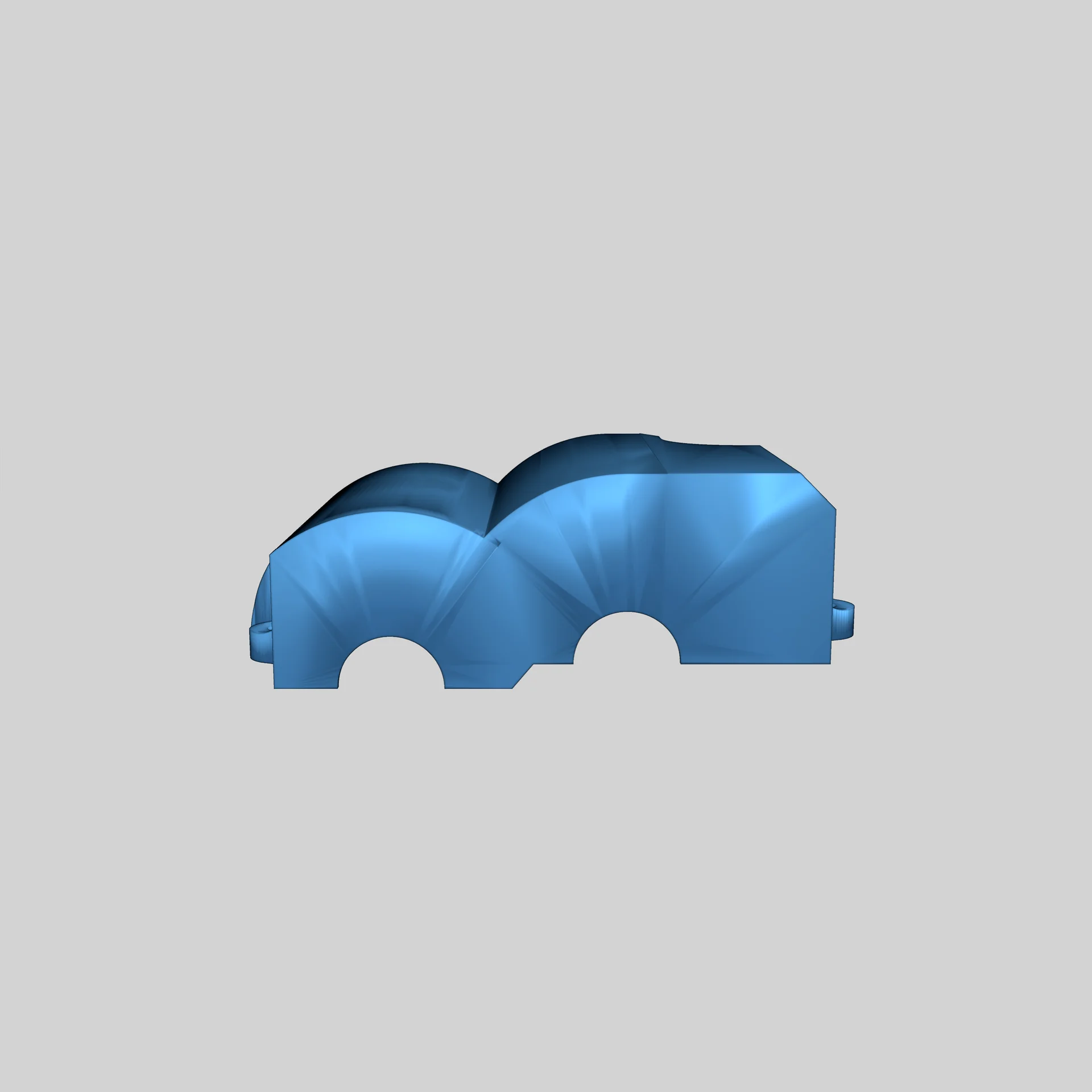

  • 1x 7B

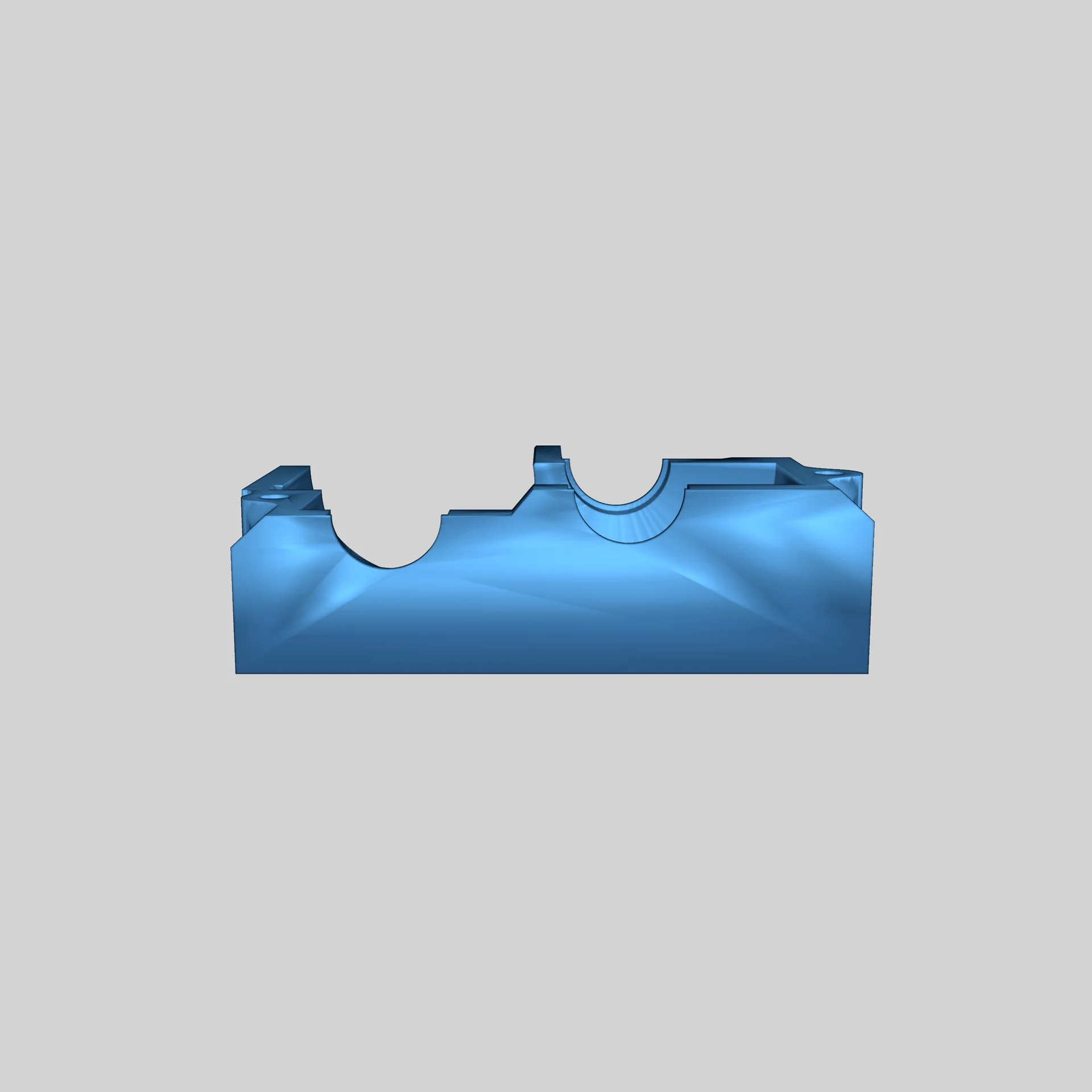

  • 1x 7A

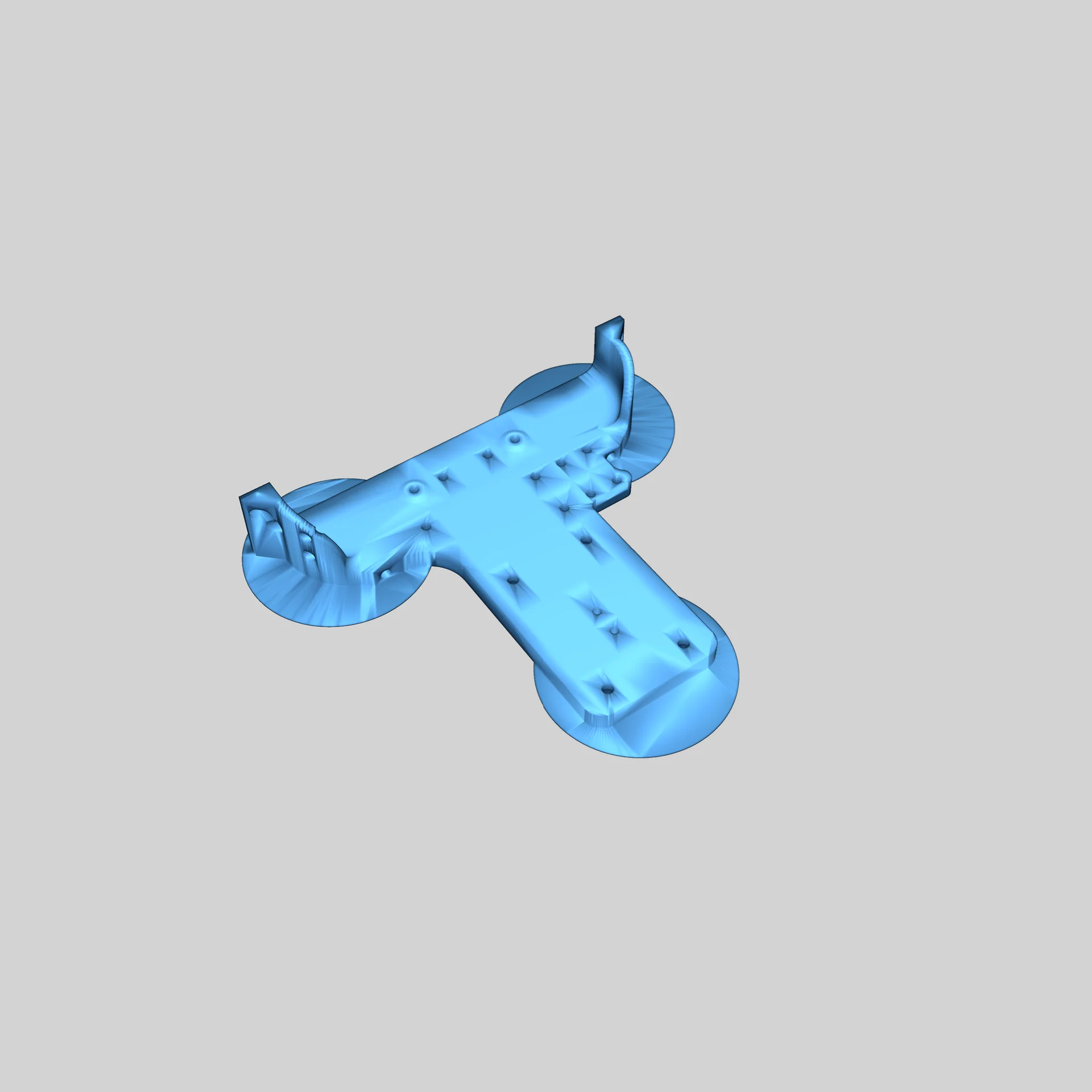

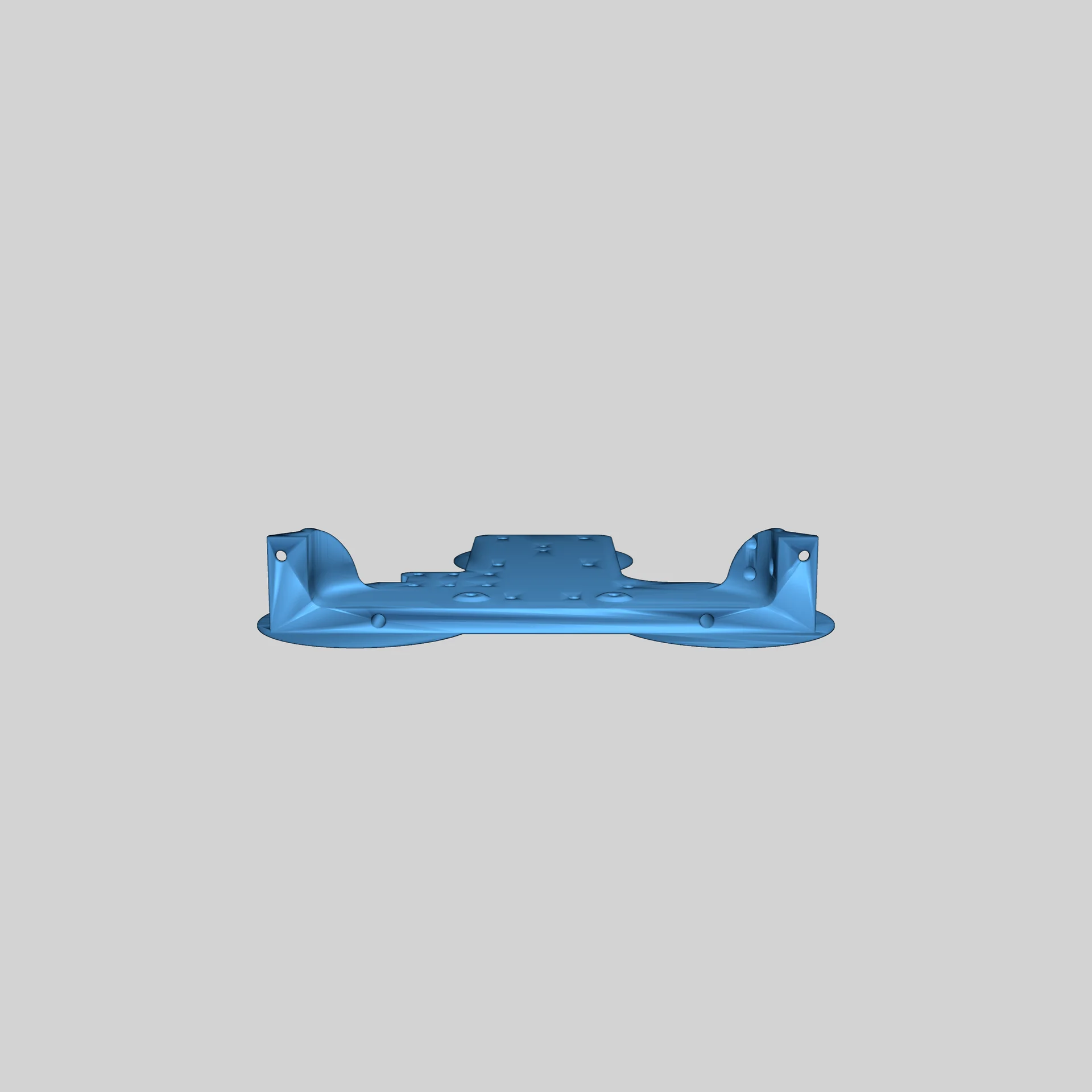

  • 1x Chassis_01A_outerrunner_19mm_extended_motor_mount (если необходимо)

Ограничения:

  • Крепление мотора смещено назад на 19 мм, поэтому необходимо модифицировать 01A (как в Tarmo4 - Extended Gearbox).
  • Шестеренчатая передача создает много шума.
  • Мотор 3542 с 1450kv быстро раскручивается, поэтому рекомендуется смазать кольца PTFE смазкой.

Список материалов:

  • 6x подшипников диаметром 3x6x2,5мм (или используйте planet-gear-wo-bearings с обилием смазки, но это не гарантирует долговечность).
  • 6x винтов M3x6.

Рекомендуется использовать нейлон для системы планетарных шестерен, но детали 07A и 07B можно напечатать из PLA или PETG. STEP-файл включен.
