Крепление оптического энкодера для руля

admin | 25.12.2025

Загрузка 3D модели...

ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение

(0) 6 14

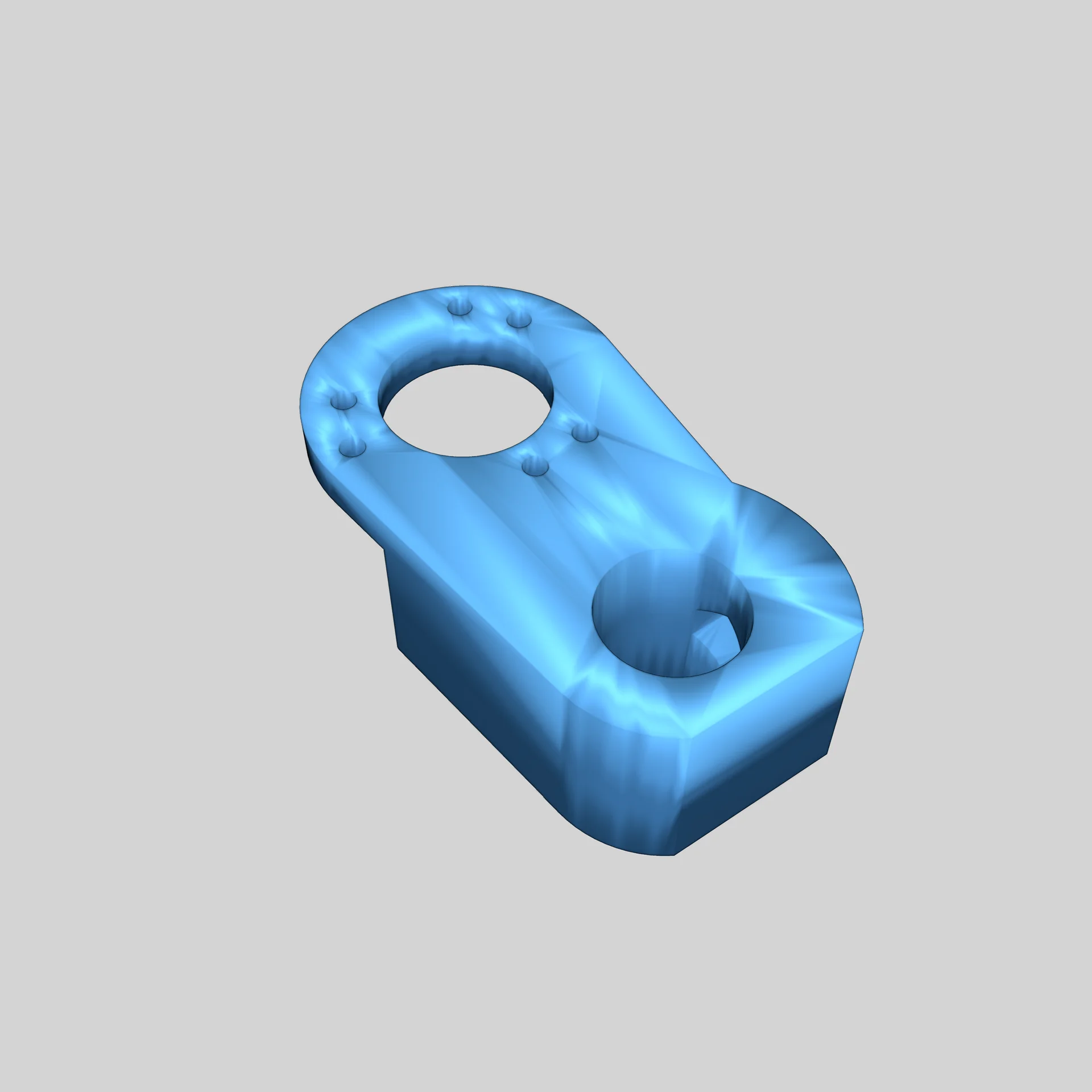

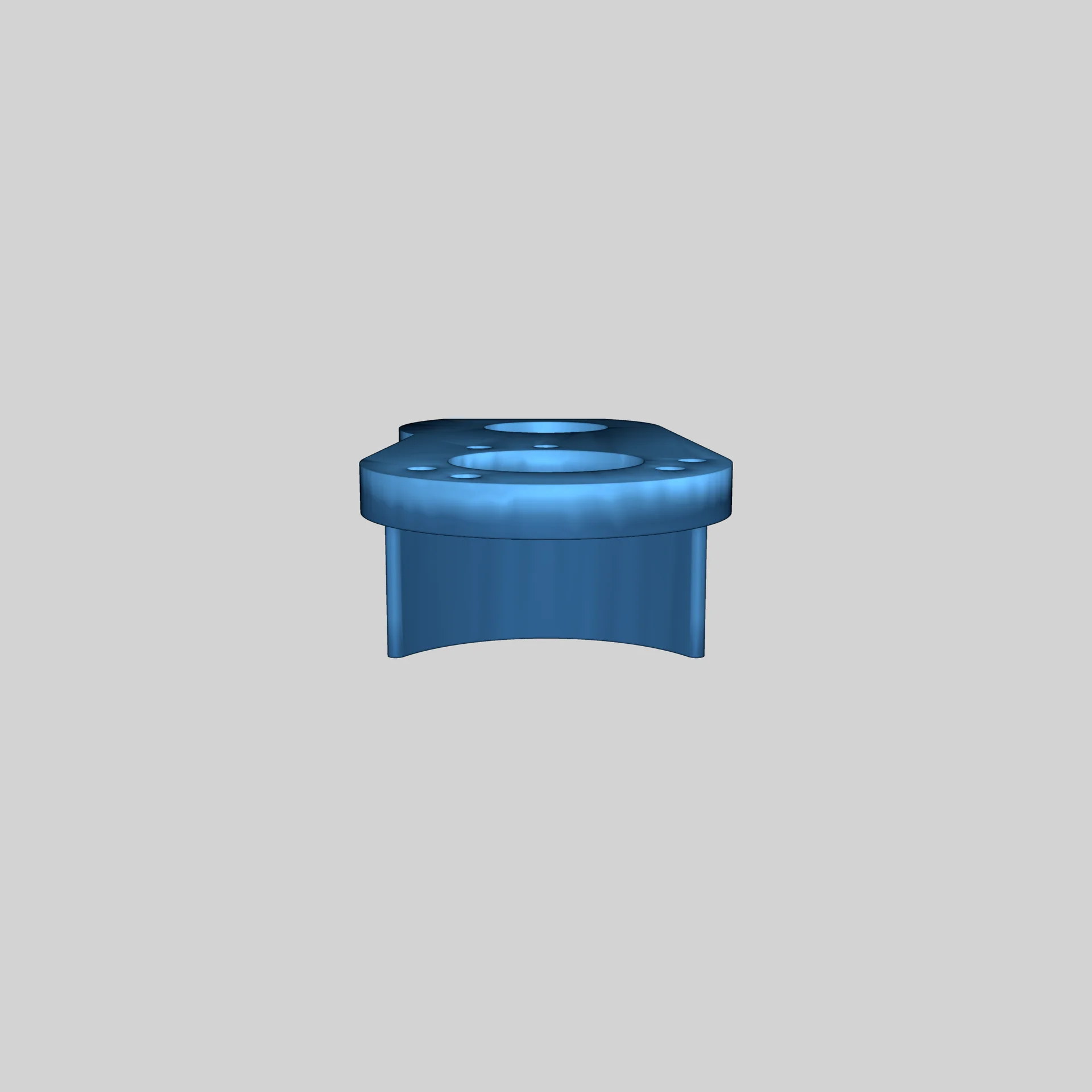

Описание: Крепление оптического энкодера с набором шестерен для передачи крутящего момента.

Передаточное отношение: 1:4.

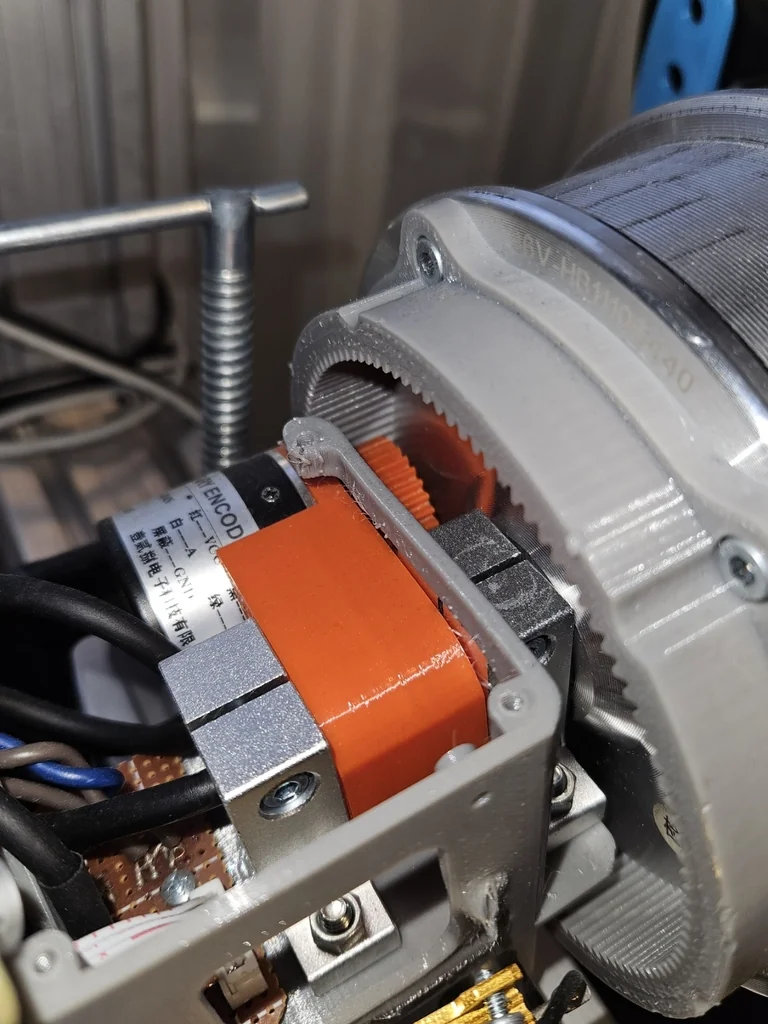

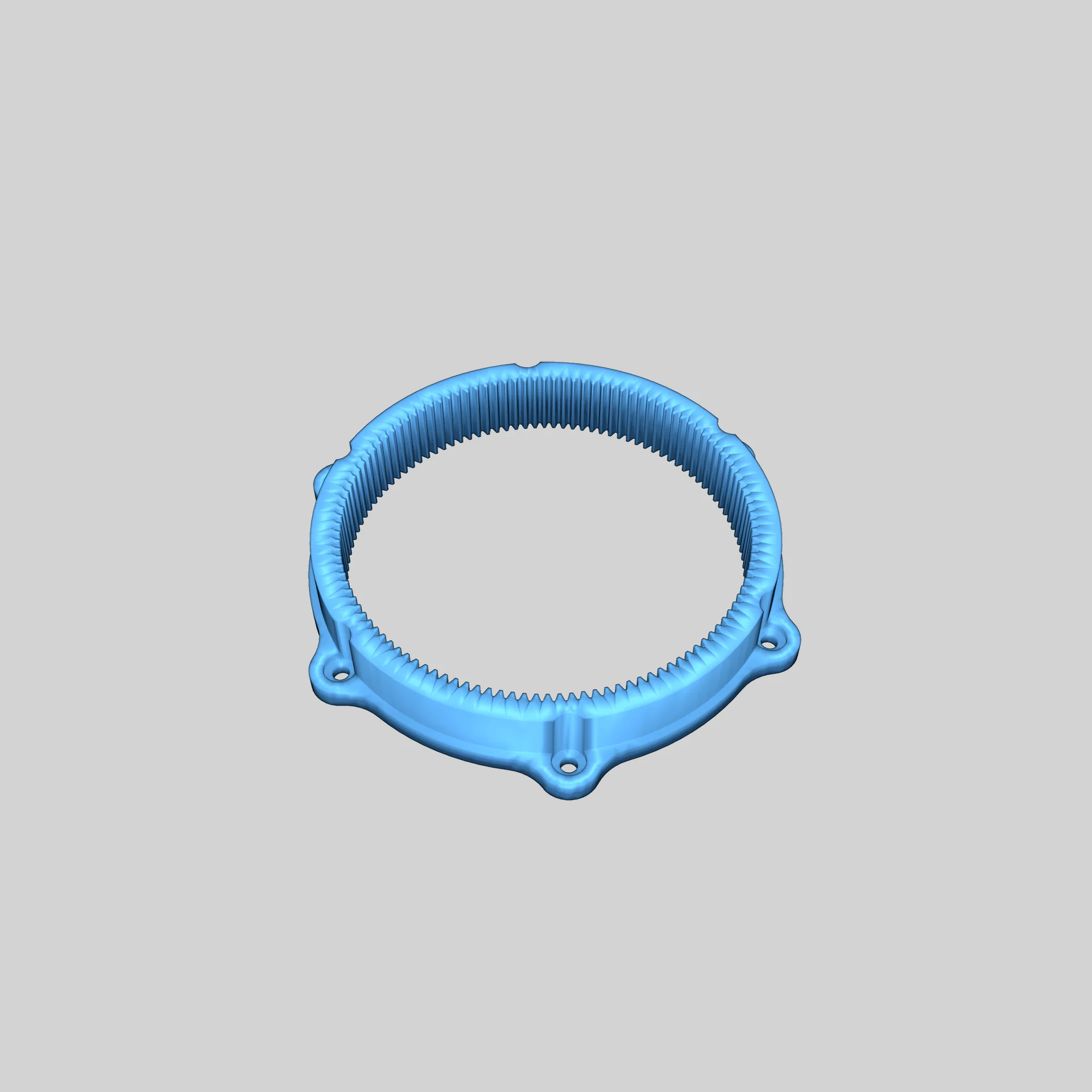

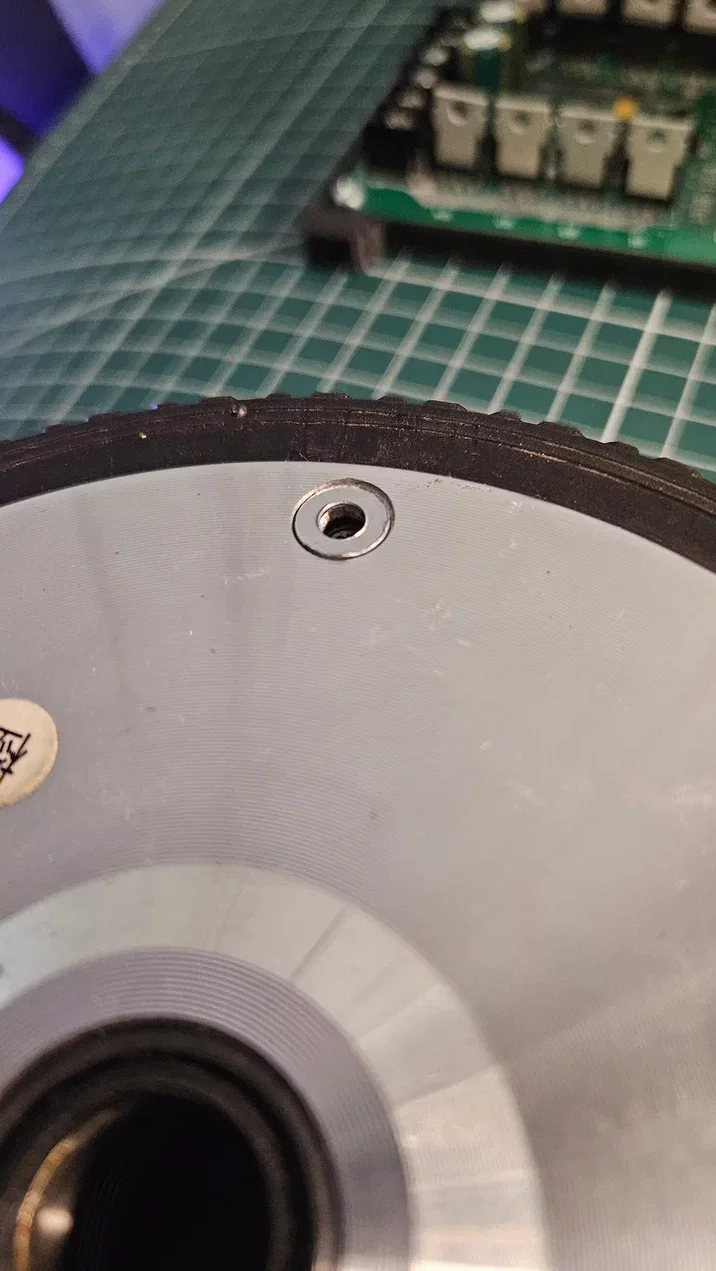

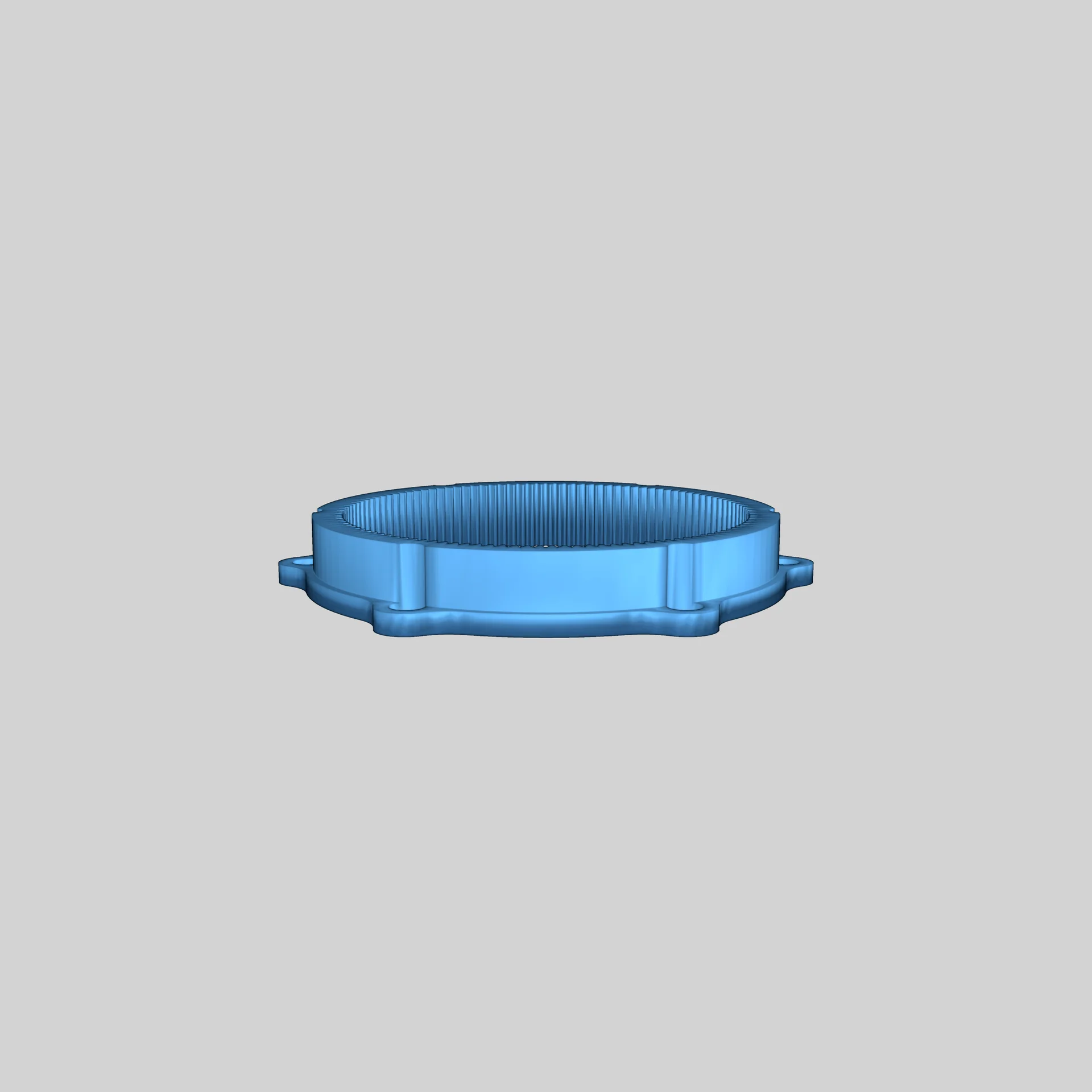

Крепление: Моторная шестерня устанавливается с использованием стандартных отверстий задней крышки и фиксируется болтами M4.
Крепление на валу мотора: Держится с помощью болта M5 и зажата с использованием захватной гайки.

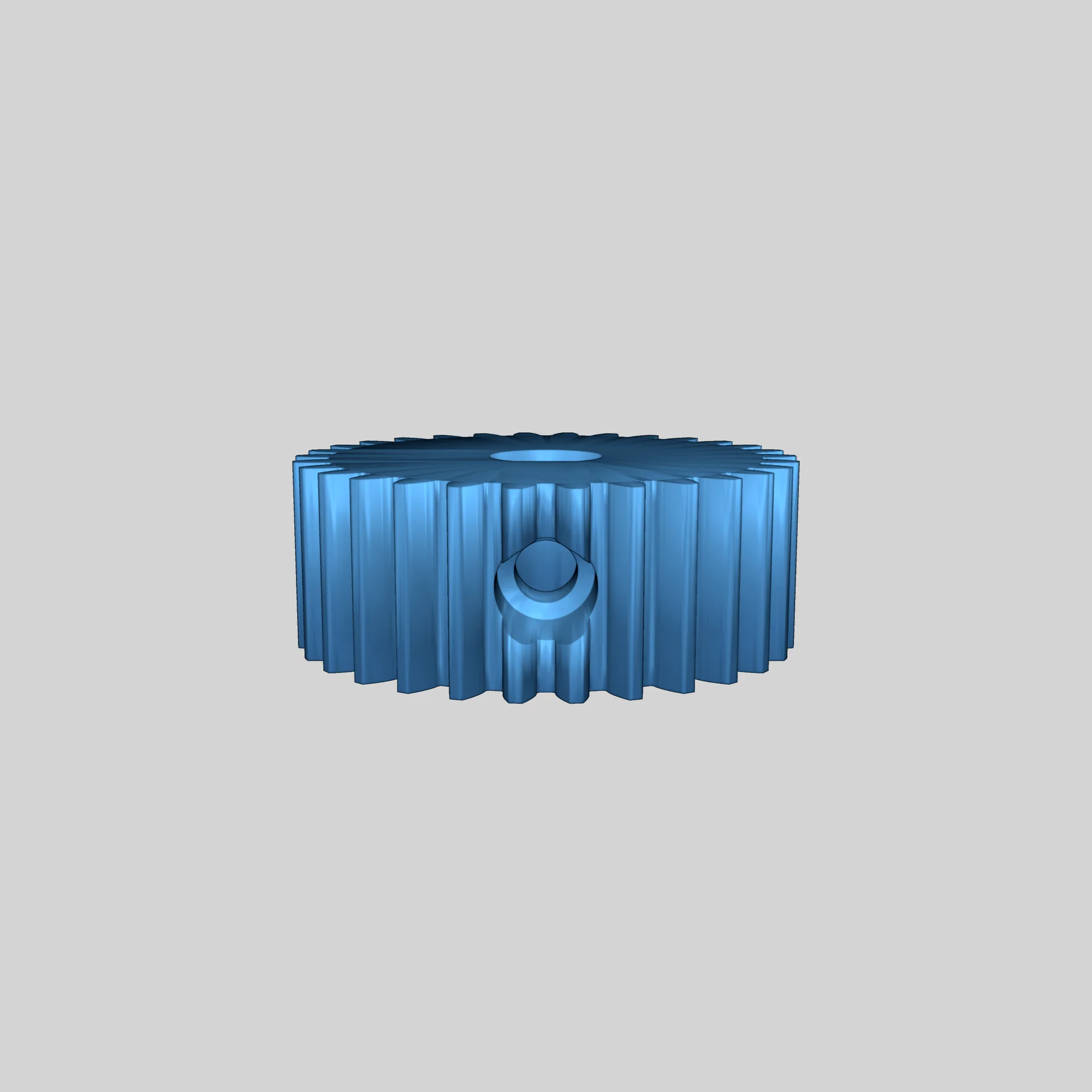

Крепление на валу энкодера: Шестерня фиксируется болтом M3 и зажата захватной гайкой (гайка требует небольшой доработки).

Настройки разрешения: PPR = 600 → CPR = 2400 (квадратный x4). С учетом увеличения 1:4: CPR энкодера (FFBeast) = 2400 × 4 = 9600.
