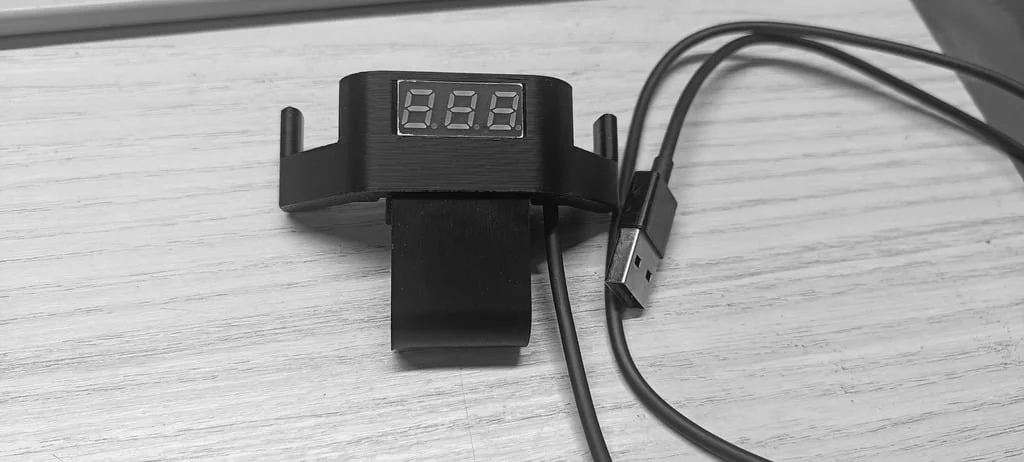

Модель GT2 Hall предназначена для измерения натяжения ремней с использованием датчика Холла. Основные компоненты:
- Датчик Холла: SS49E
- Цифровой вольтметр: 0,36 дюйма, 3-х проводной (например, XH-028)

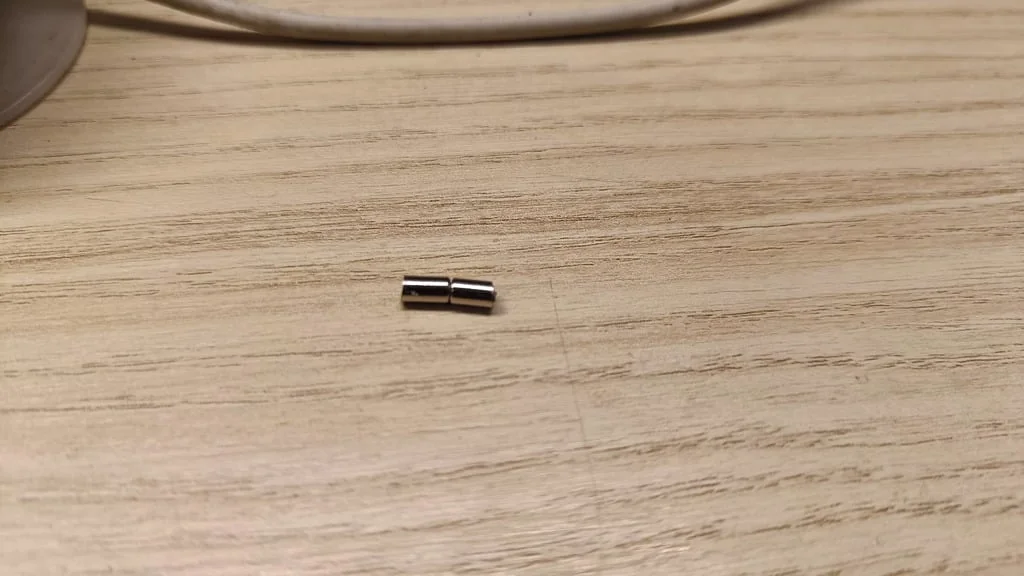

- Магнит: 3х5 мм (можно использовать 3х10 мм, разрезав его)
- Кабель: USB
Сборка включает в себя:
- Припаять датчик на плату вольтметра, соблюдая полярность.
- Убедиться, что датчик установлен по центру, напротив места, куда будет прижиматься магнит.
- Вольтметр без магнита должен показывать около 2.4 В.
Приклеить магнит при необходимости. Направление магнита влияет на показания: одно направление увеличивает значение, другое - уменьшает. Для точных измерений необходимо установить резистор 10к между входом и общим проводом. Это улучшит реакцию измерителя на малые изменения натяжения.

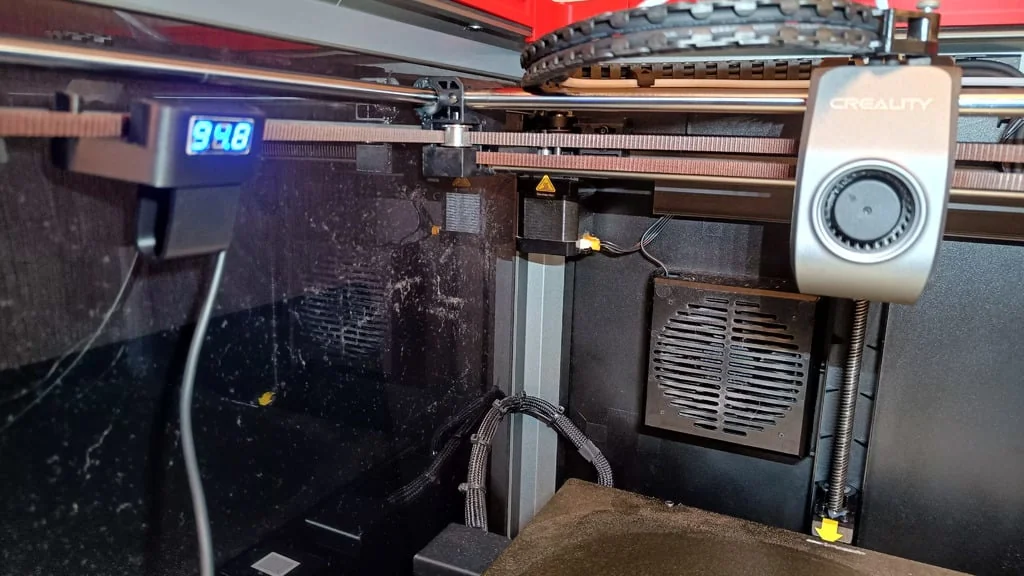

Важно: настраивайте ремни так, чтобы значения были идентичными.
