Модель ручки шасси для симуляторов

admin | 02.01.2026

Предыдущая модель Следующая модель

Галерея (18)

(0)
6 18

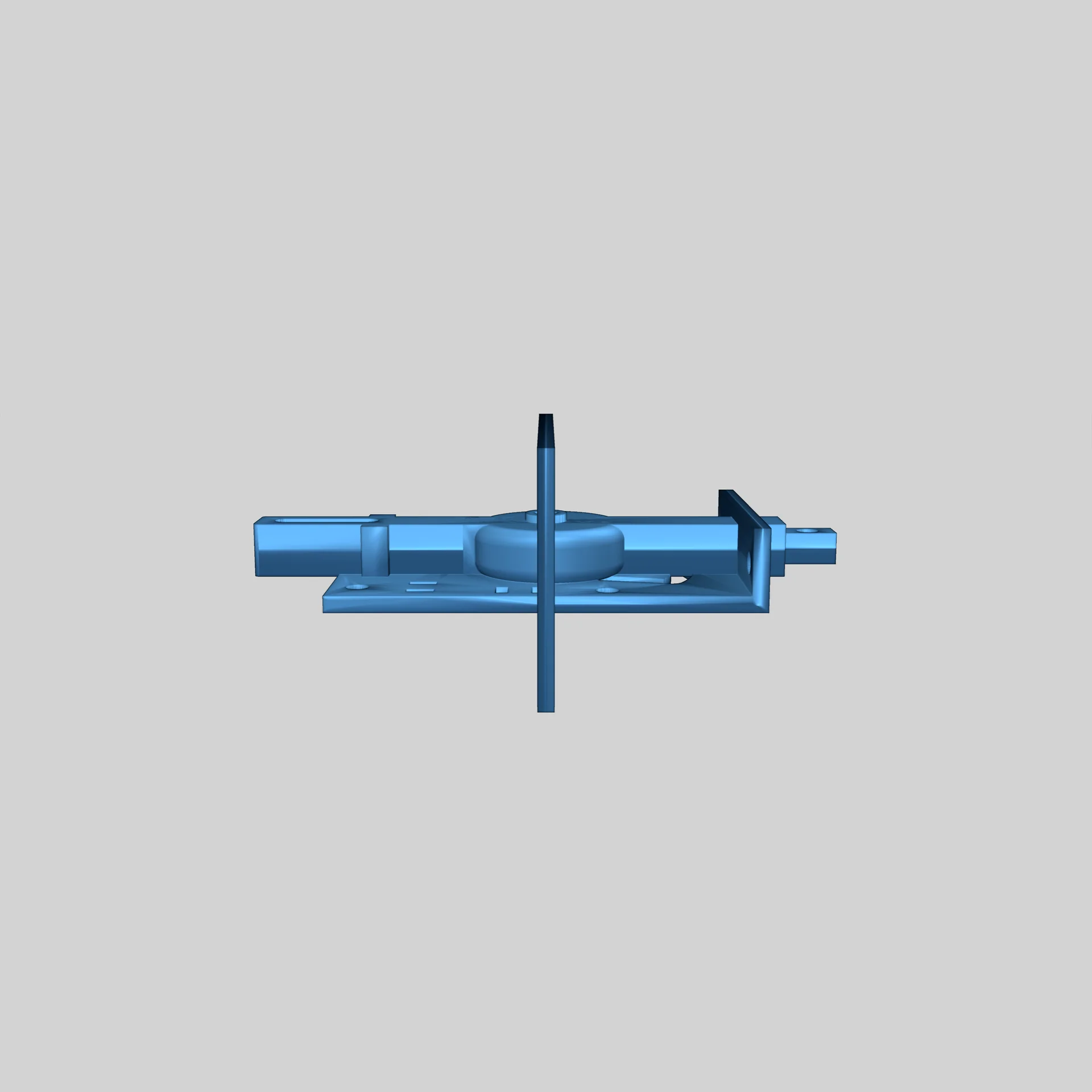

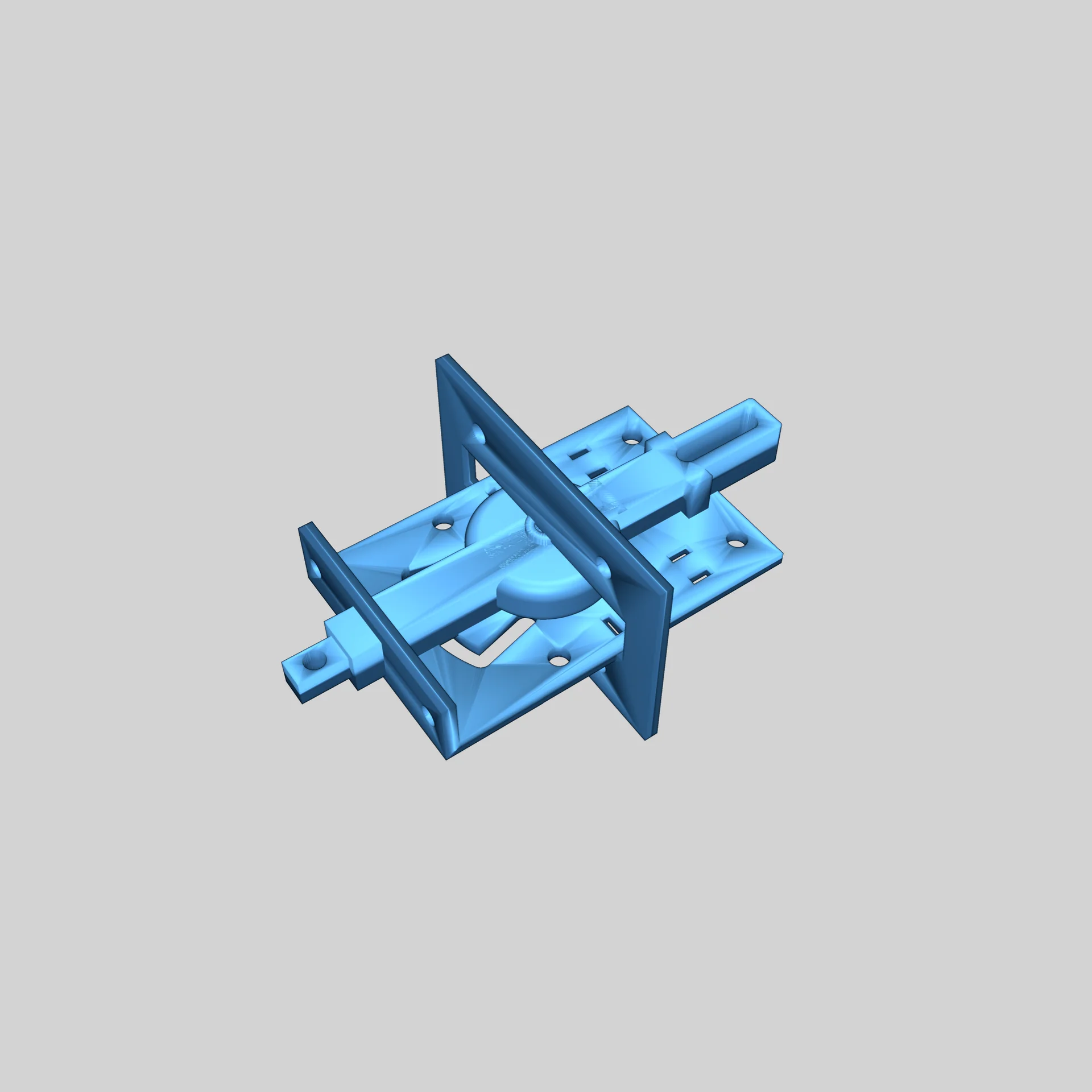

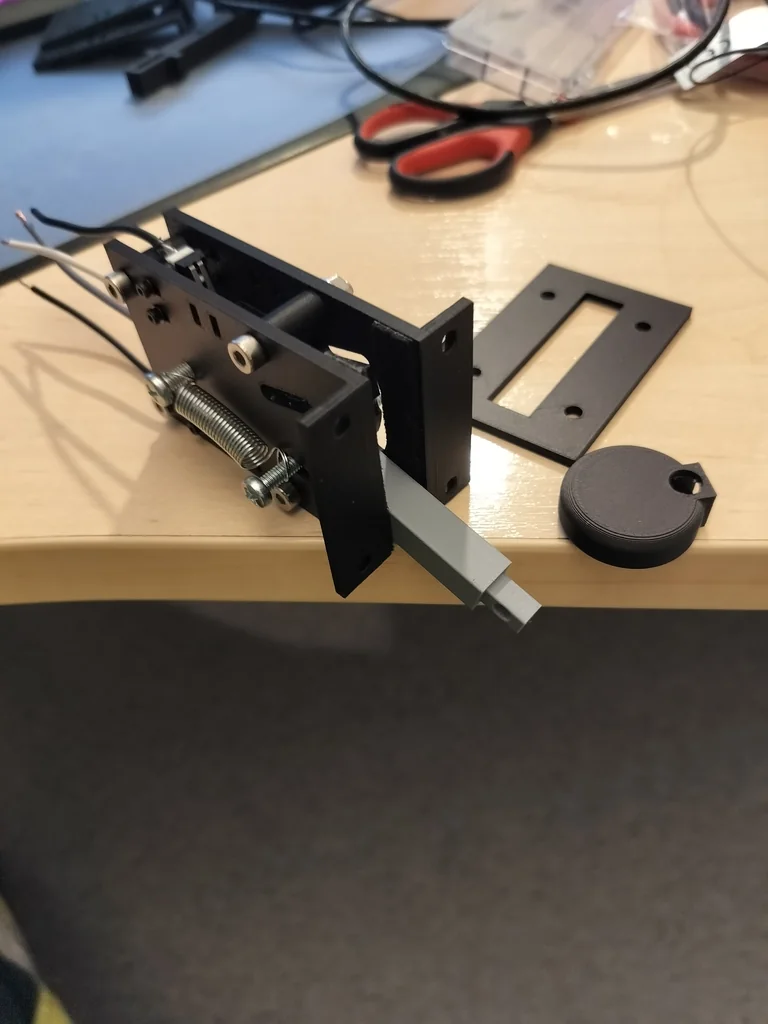

Универсальная ручка управления шасси для сборщиков симуляторов.

Особенности:

  • Практичный открытый дизайн.
  • Совместимость с 2 микровыключателями (отверстия 2 мм, расстояние 6.5 мм).
  • Долгие отверстия для различных моделей рычагов микровыключателей.
  • Два способа установки переключателей: вертикально (активация только при заблокированном положении) или горизонтально (срабатывание при подъеме или опускании рычага).

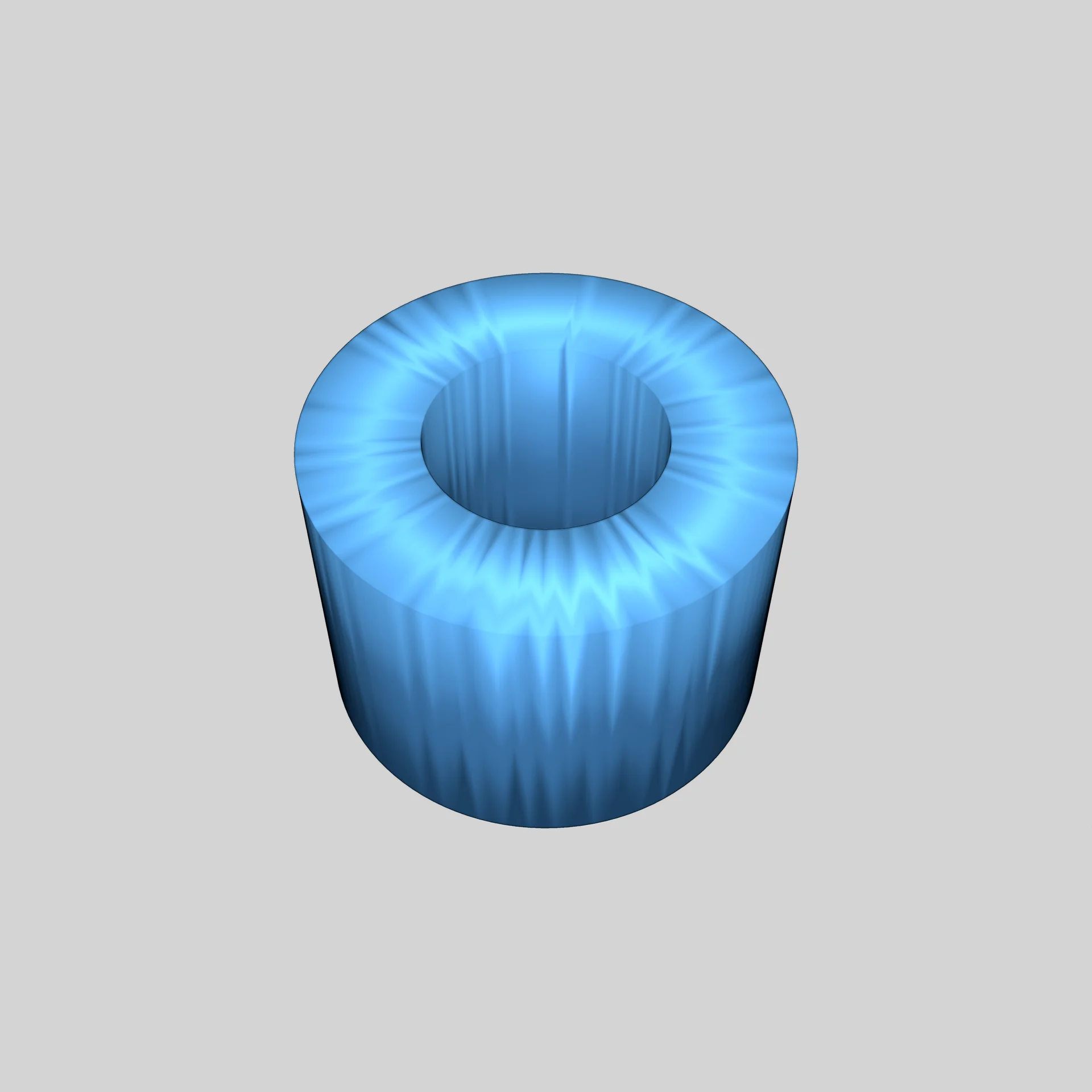

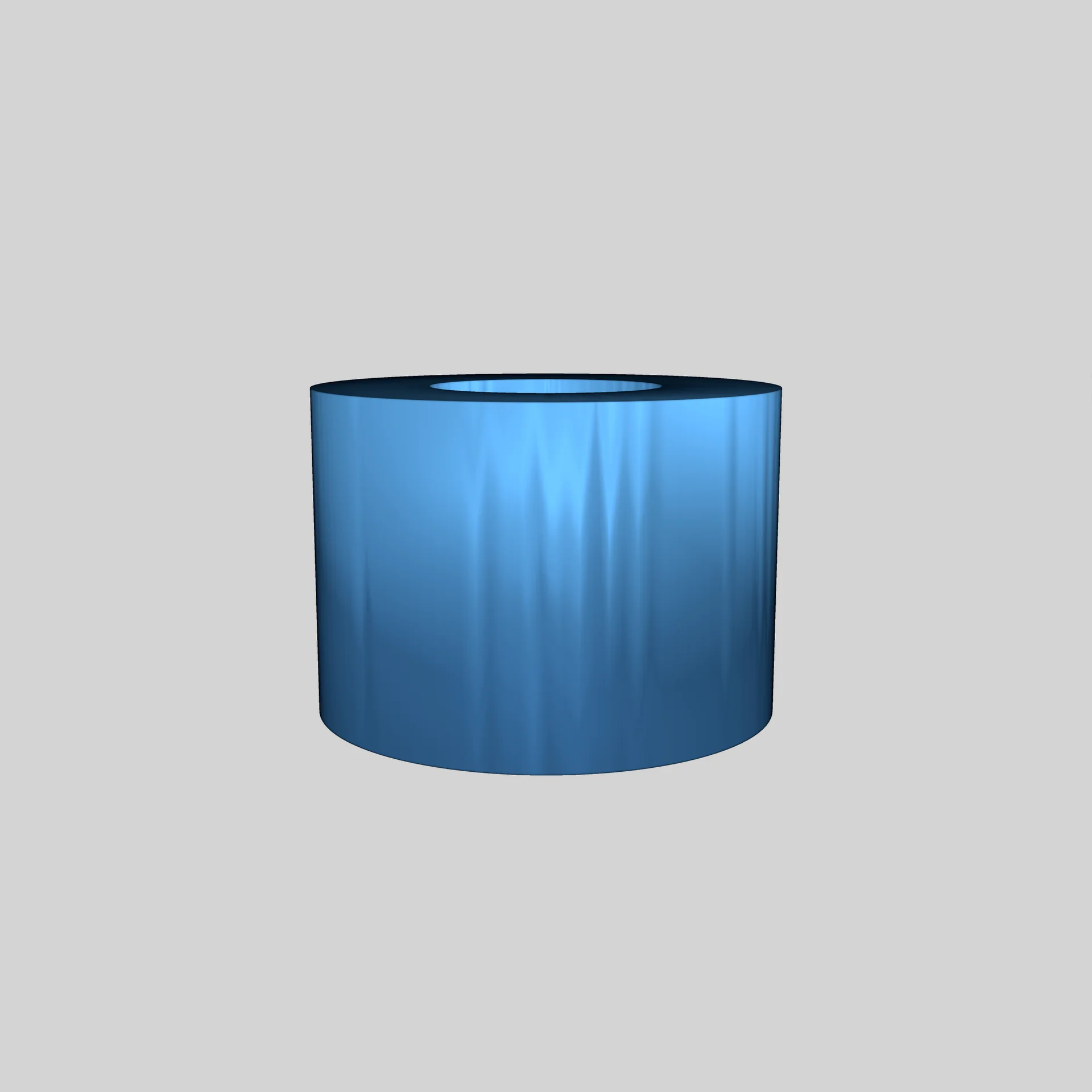

Комплектация: Файл сборки с правильной ориентацией для печати. Рекомендуется напечатать 1 экземпляр всего, кроме 4 больших колец и 8 малых, если нужно центрировать микровыключатели.

Дополнительные материалы:

  • 2 малых микровыключателя с рычагами ~15 мм.
  • 4 винта M4x25 + гайки для корпуса.
  • 2 винта M4x40 для удержания пружин.
  • 4 винта M2 + гайки для микровыключателей.
  • 2 пружины расширения (диаметр: 5-6 мм, длина: 12-15 мм).

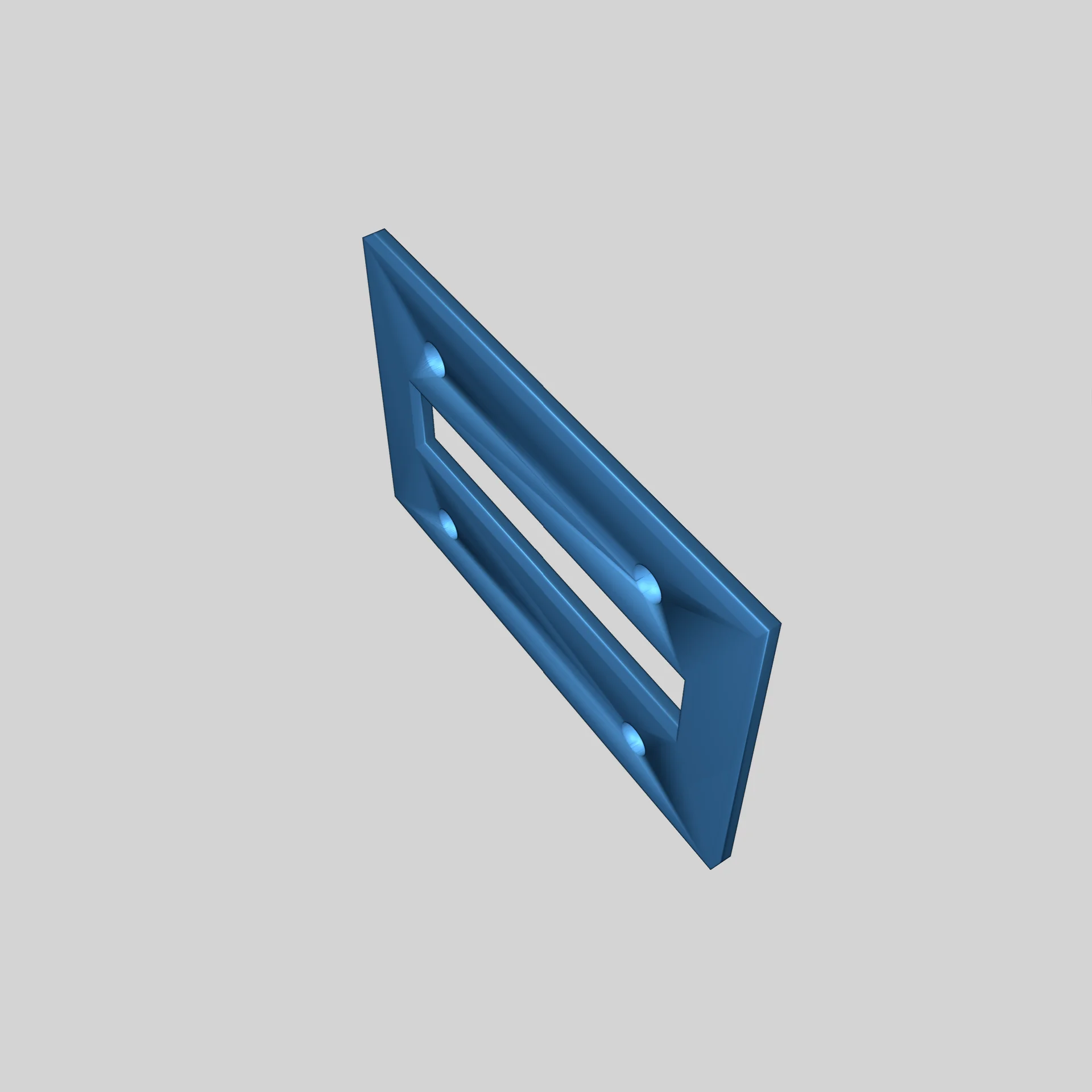

Для улучшения работы рычага можно использовать войлочную ленту толщиной 1 мм внутри. Установка возможна на фанеру толщиной 3-8 мм с прямоугольным отверстием для рычага и просверленными отверстиями 4 мм.
