Ножевой точильный станок с фиксированным углом
admin | 04.03.2026
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (68)

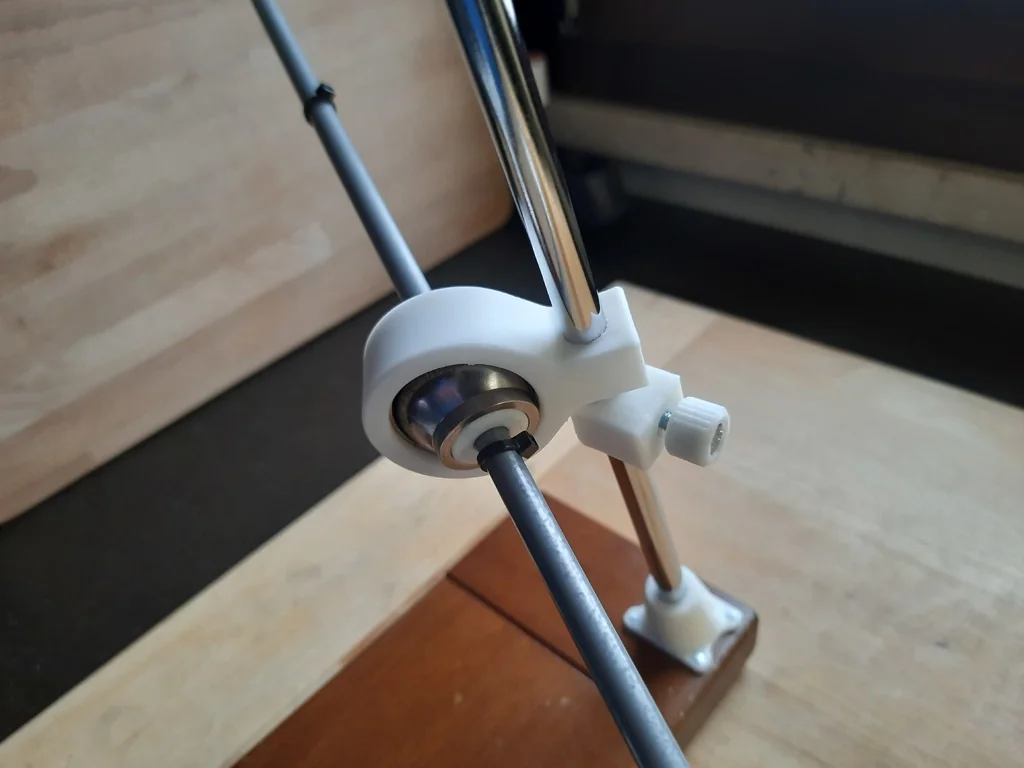

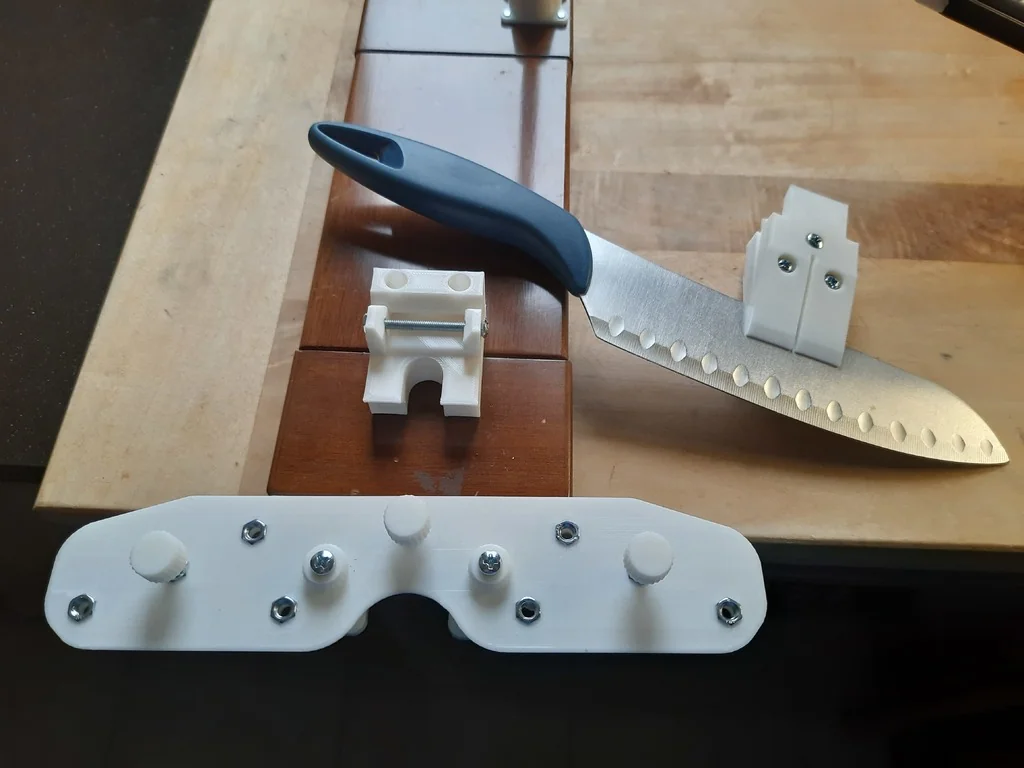

Данная 3D-модель точильного станка для ножей создана с использованием доступных материалов, включая шариковый подшипник и различные крепежные элементы.
Основные компоненты:

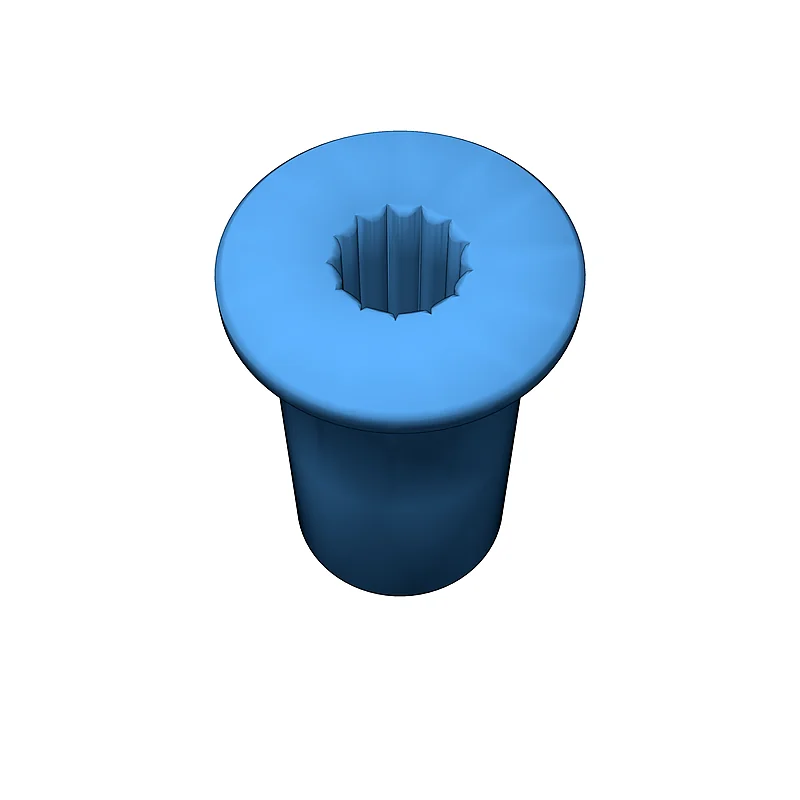

- Адаптеры: 1-2 адаптера для уменьшения диаметра от подшипника до движущегося вала. Один адаптер гладкий, другой имеет шлицы для снижения трения.

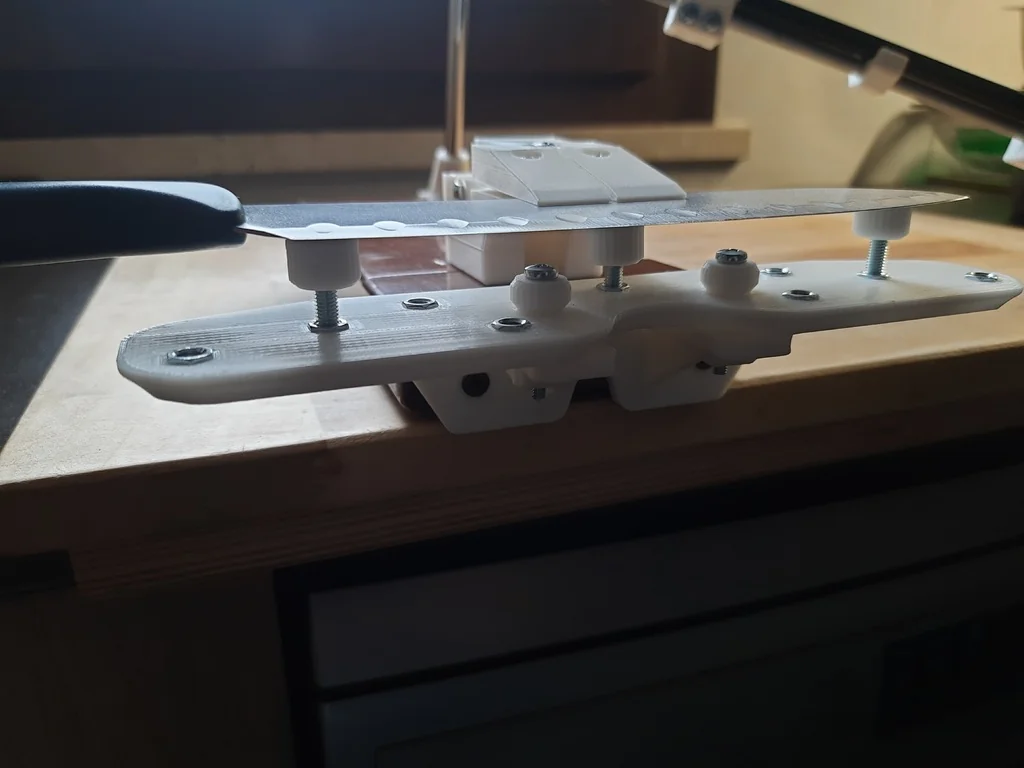

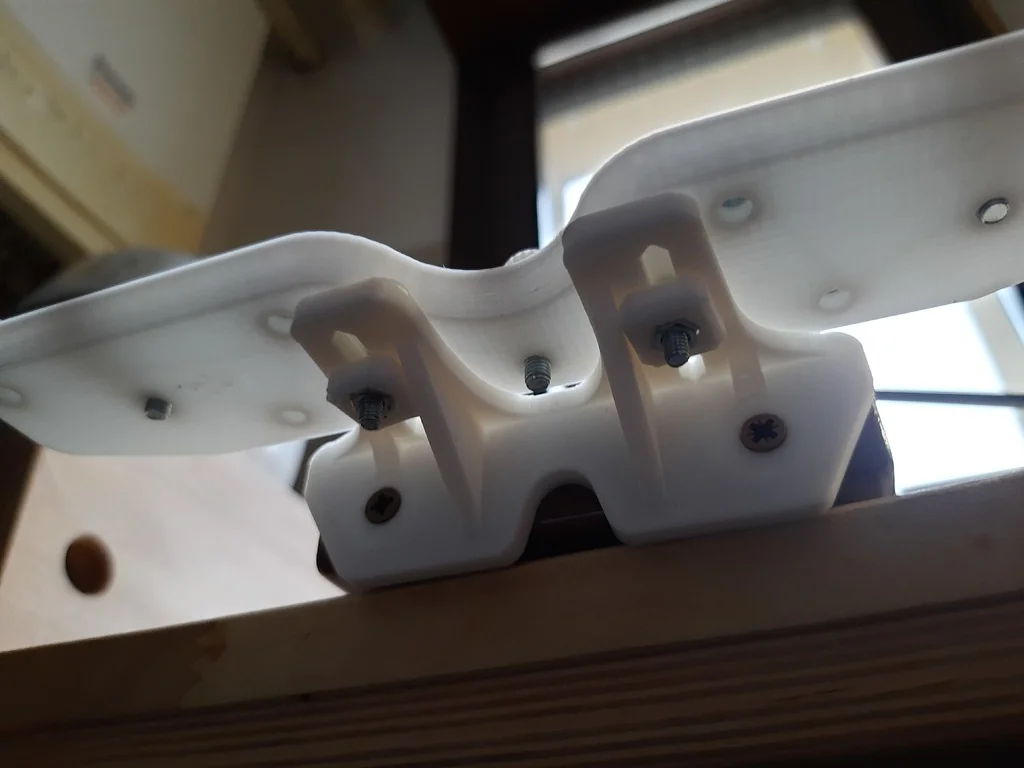

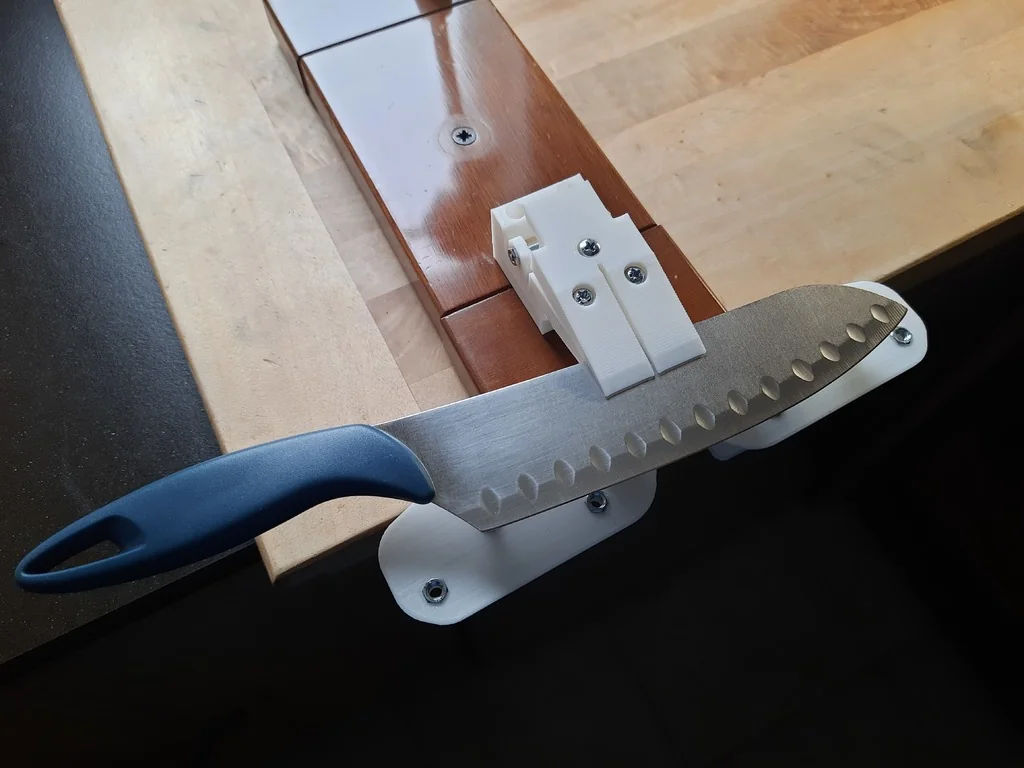

- Дополнительная поддержка: 3-4 дополнительных элемента для поддержки длинных кухонных ножей, регулируемые с помощью винтов M5.
- Крепежные детали: 5-7 деталей, модифицированные для использования с захватывающими гайками M5, напечатанные в масштабе 10%.

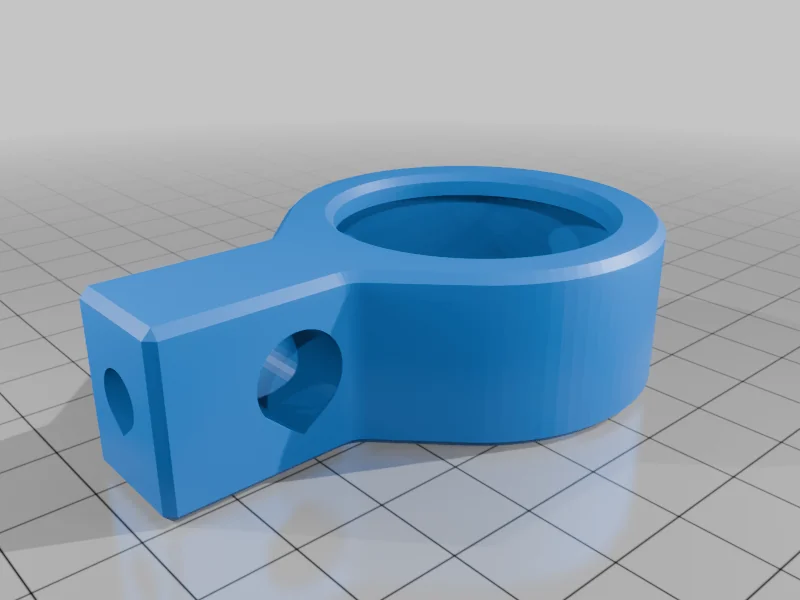

- Держатели подшипников: 8-12 деталей с возможностью установки гаек и болтов для фиксации высоты.

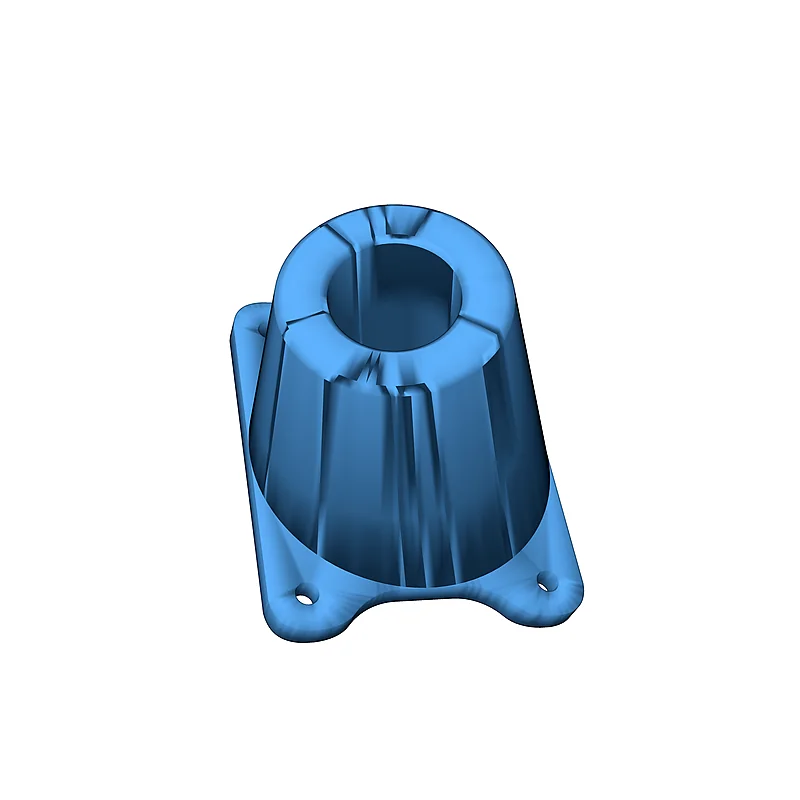

- Основание вала: основание для 10-мм нержавеющего вала.

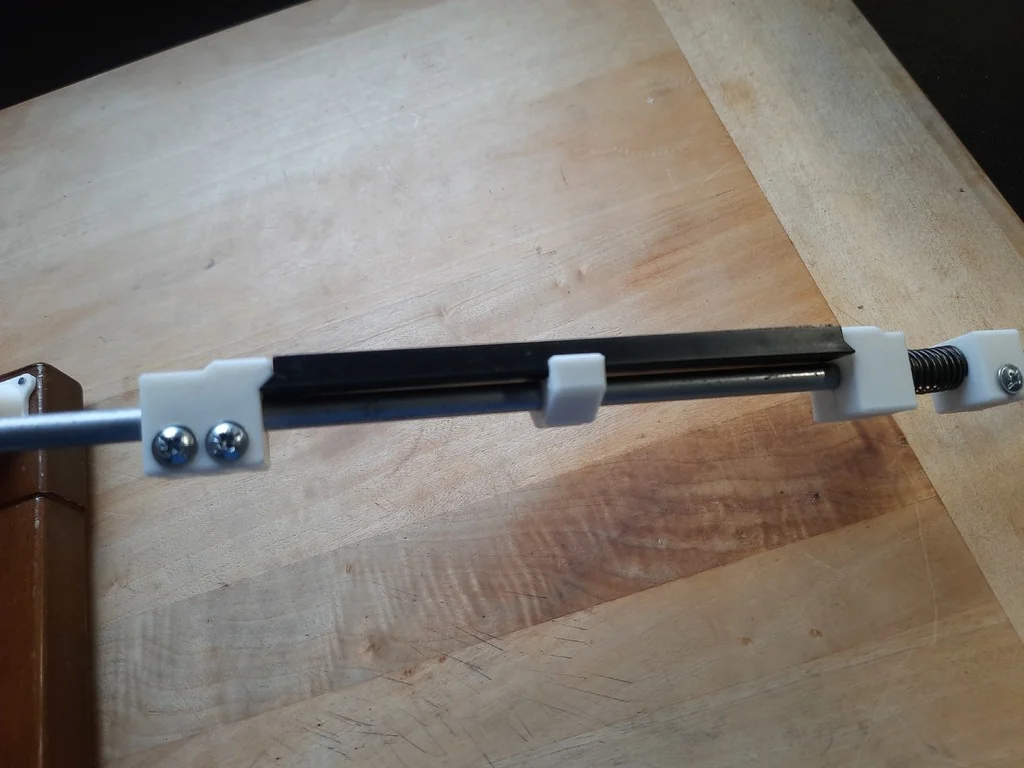

- Держатели алмазных камней: все необходимые детали для фиксации алмазных камней, требующих использования пружин для удержания.
Обратите внимание на необходимость использования пружин для надежной фиксации камней на валу.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-

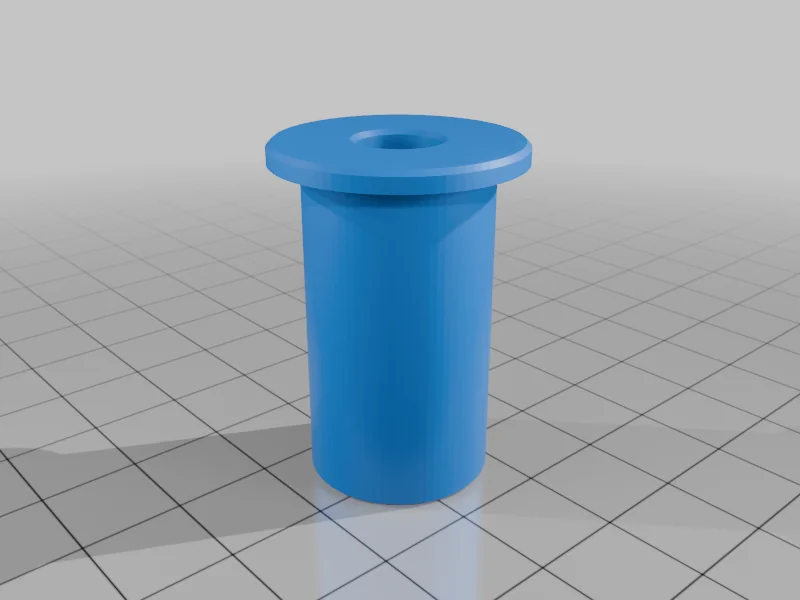

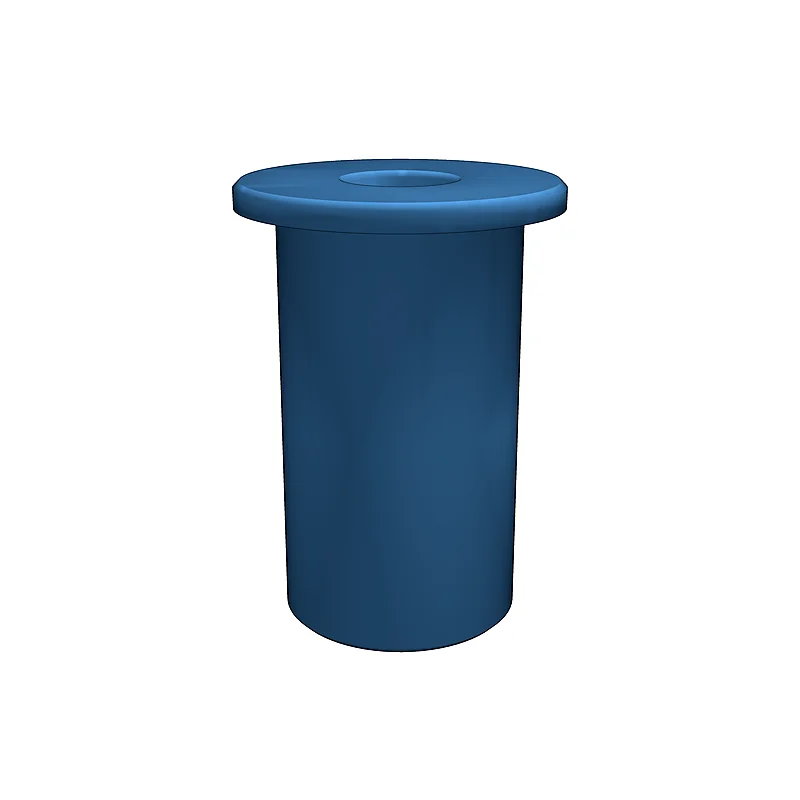

1._Shaft_to_bearing_adapter_smooth.stl Тип: stl | Размер: 0.09 MBСкачать
-

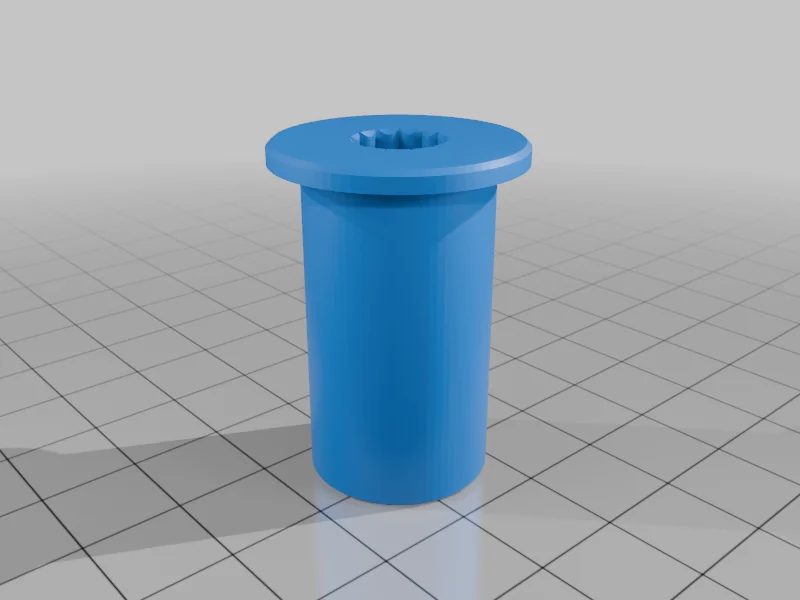

2._Shaft_to_bearing_adapter_V2.stl Тип: stl | Размер: 0.19 MBСкачать
-

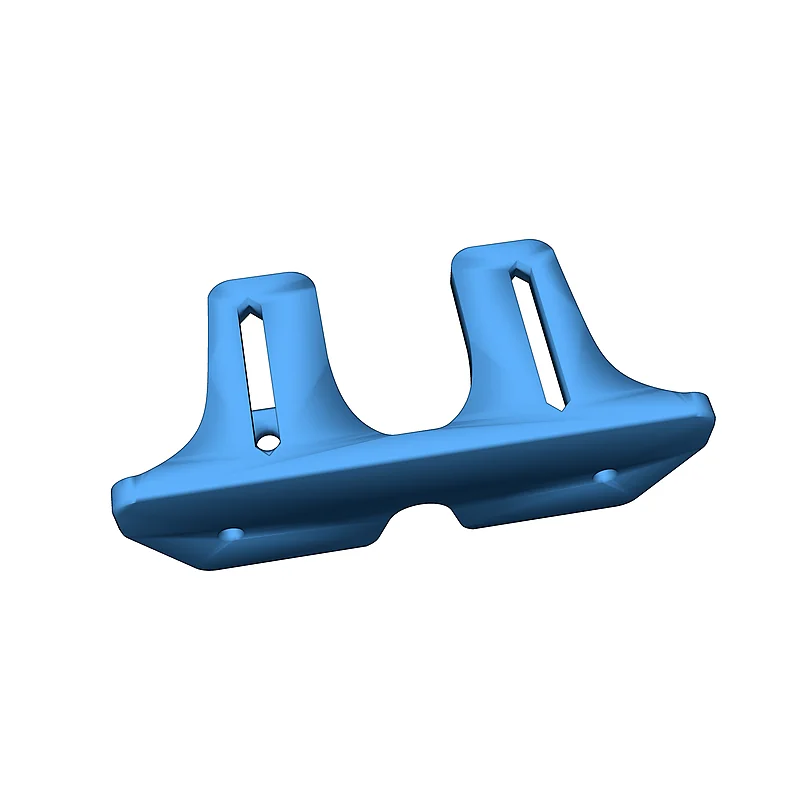

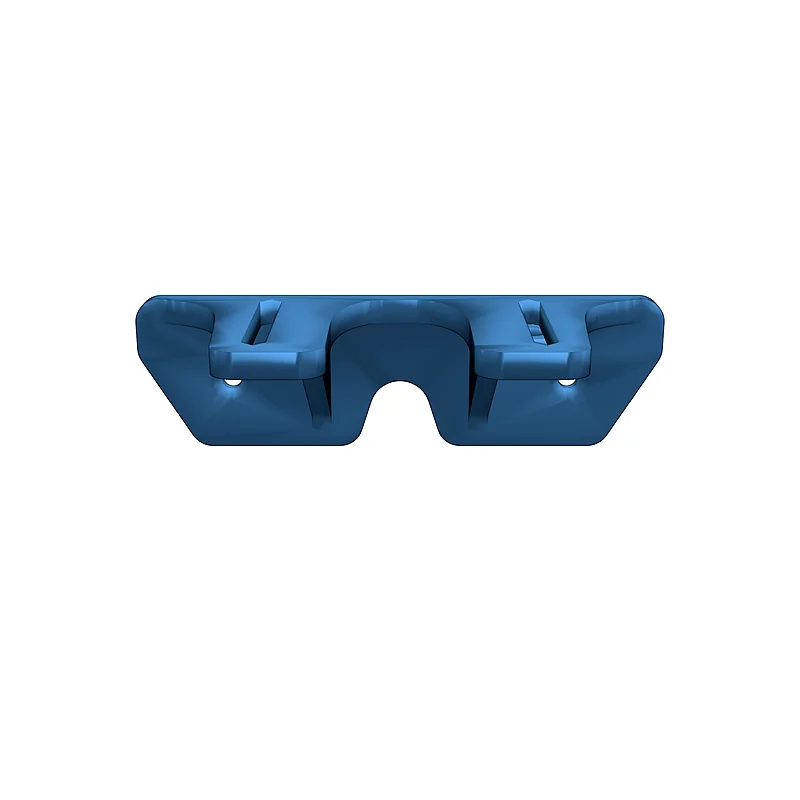

3._Additional_lower_support_+_nut_holder.stl Тип: stl | Размер: 0.11 MBСкачать
-

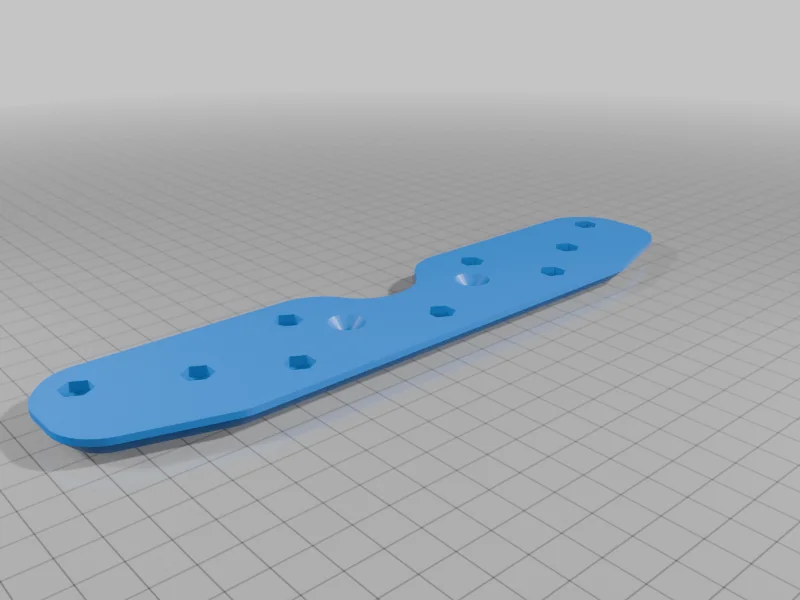

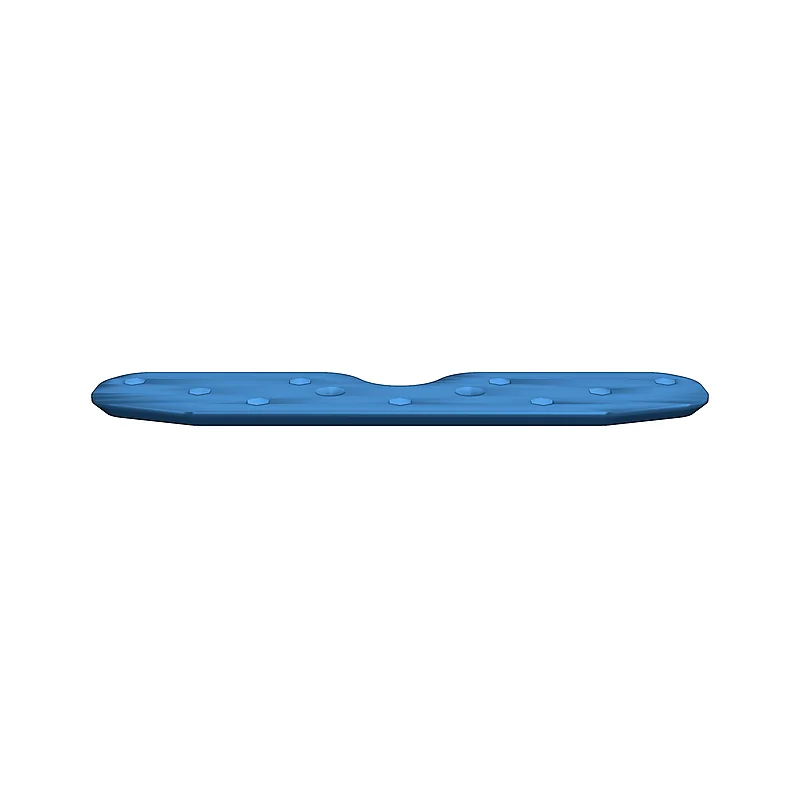

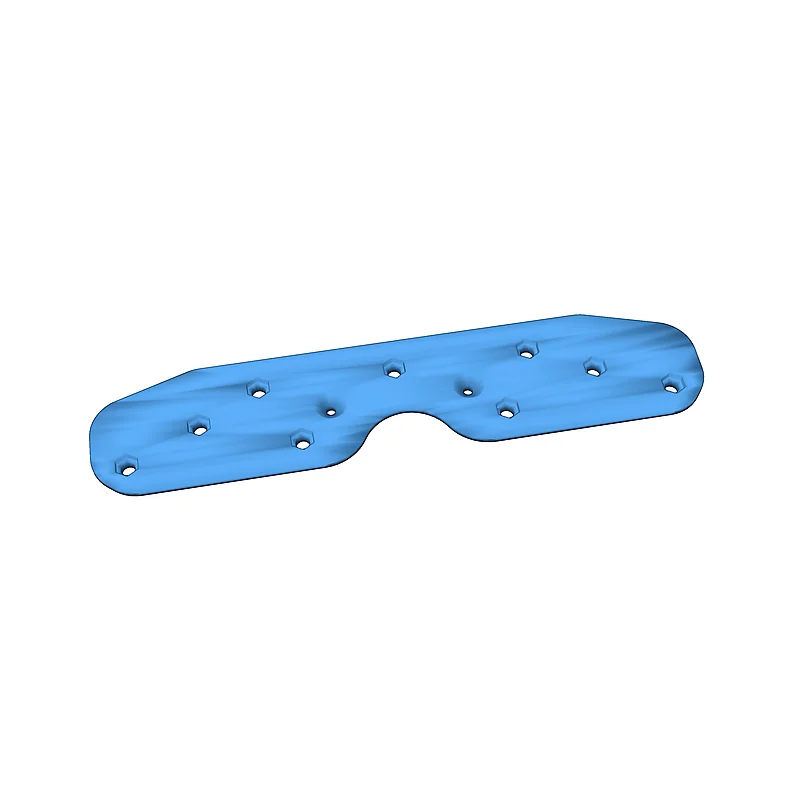

4._Support_for_long_blades.stl Тип: stl | Размер: 0.13 MBСкачать
-

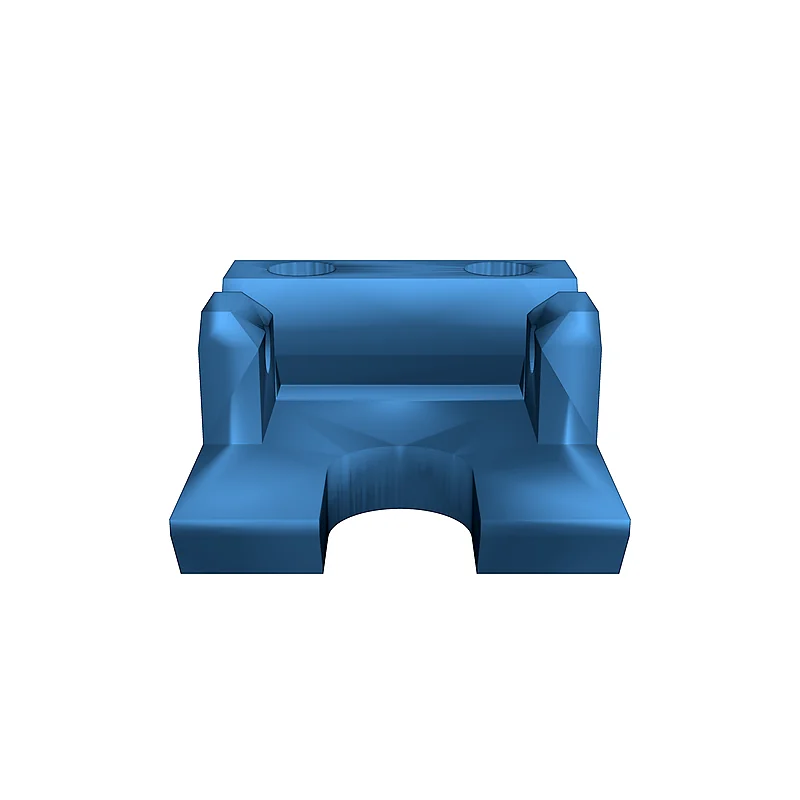

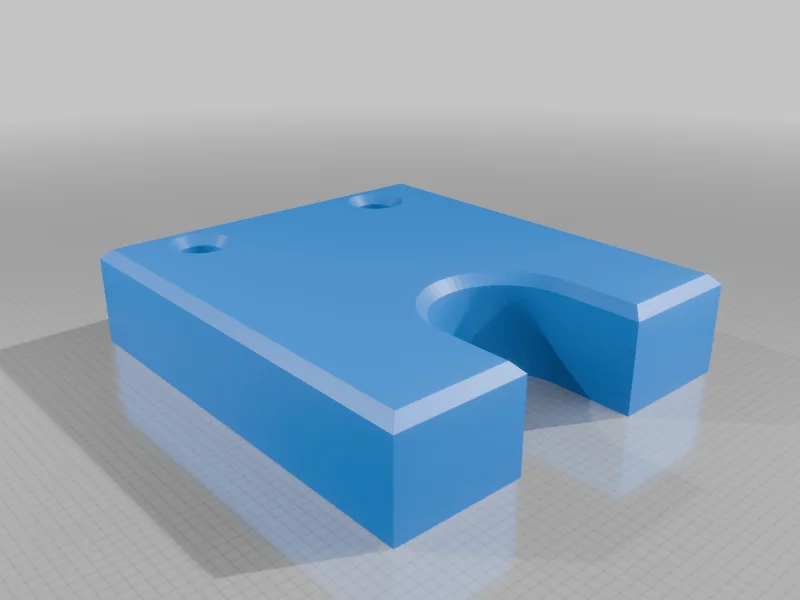

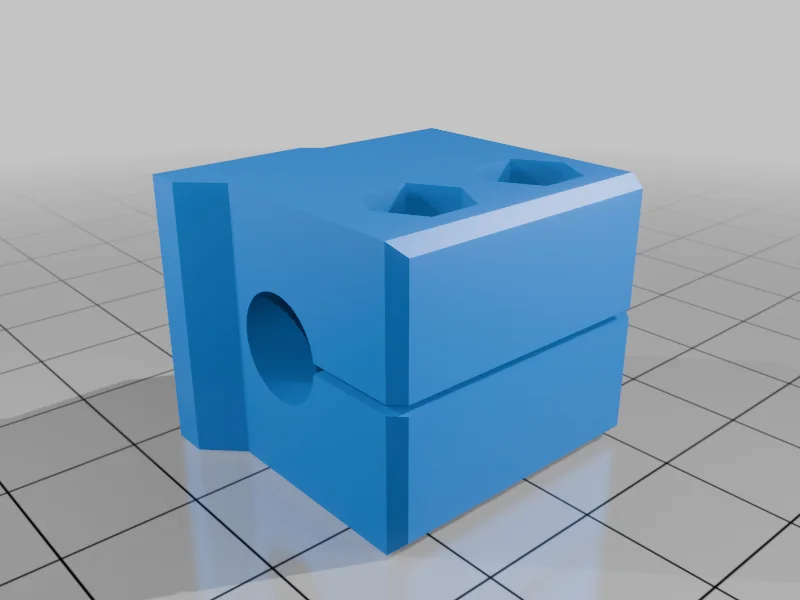

5._Clamp_holder_-_10.stl Тип: stl | Размер: 0.16 MBСкачать
-

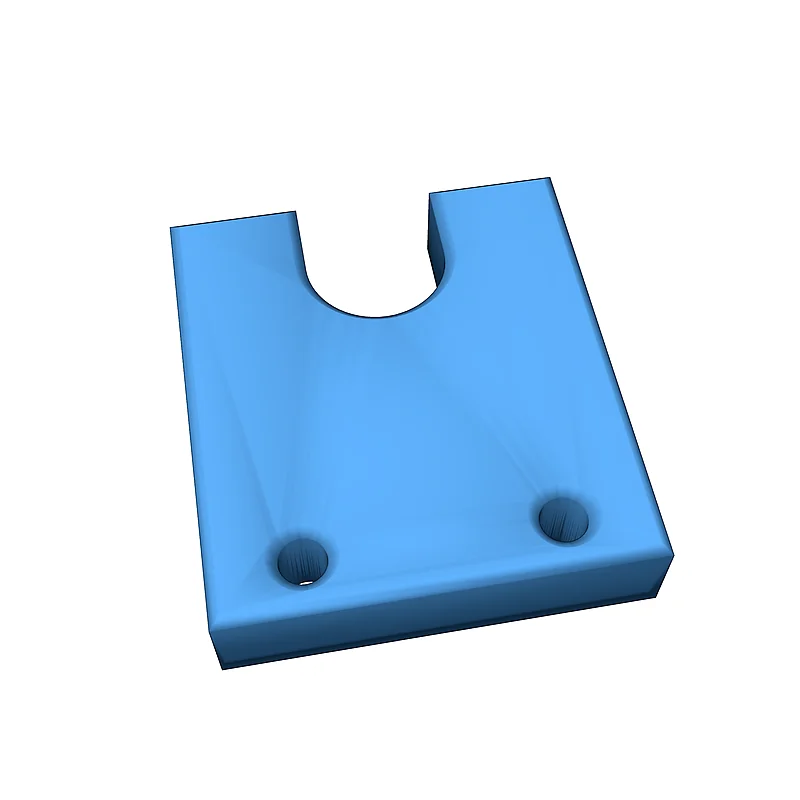

6._Clamp_holder_spacer_-_10.stl Тип: stl | Размер: 0.07 MBСкачать
-

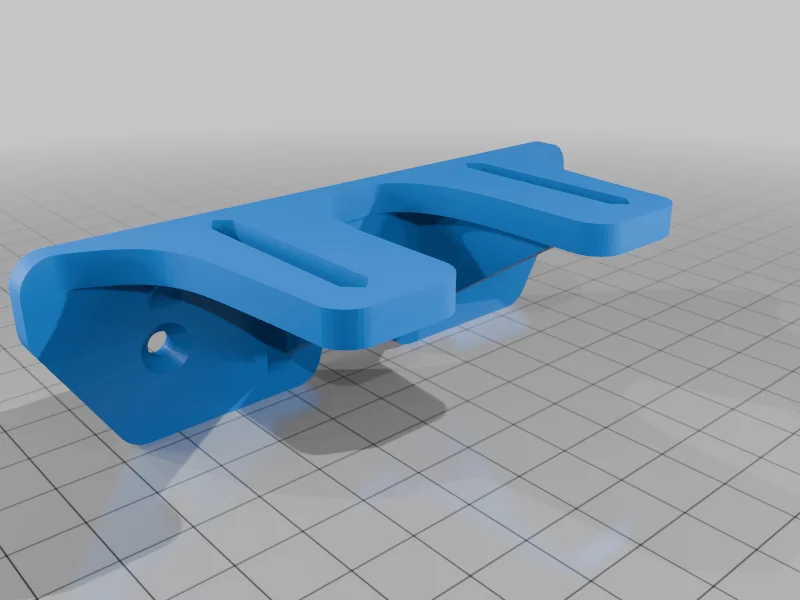

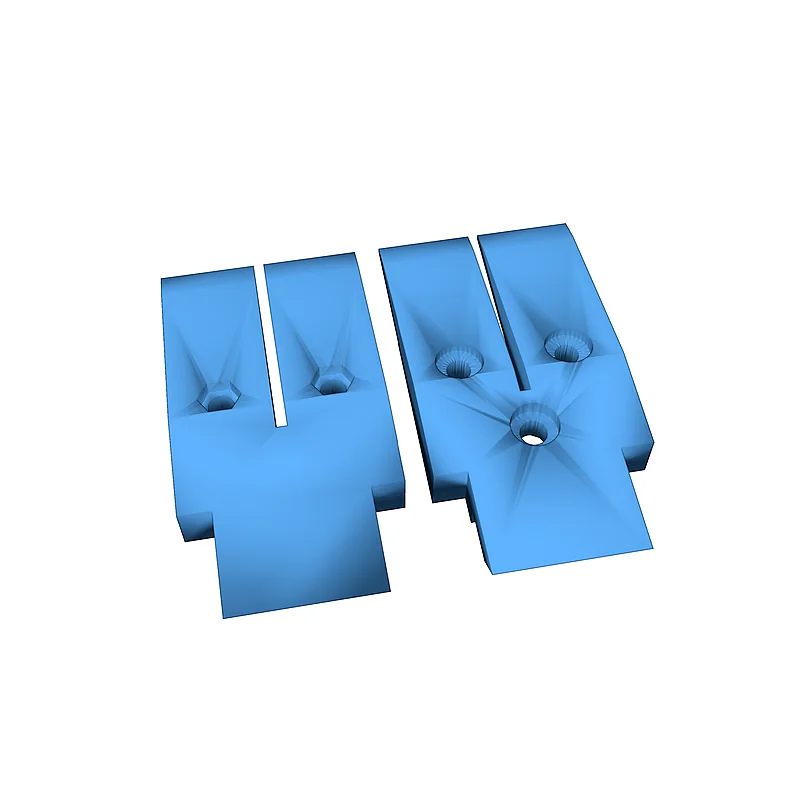

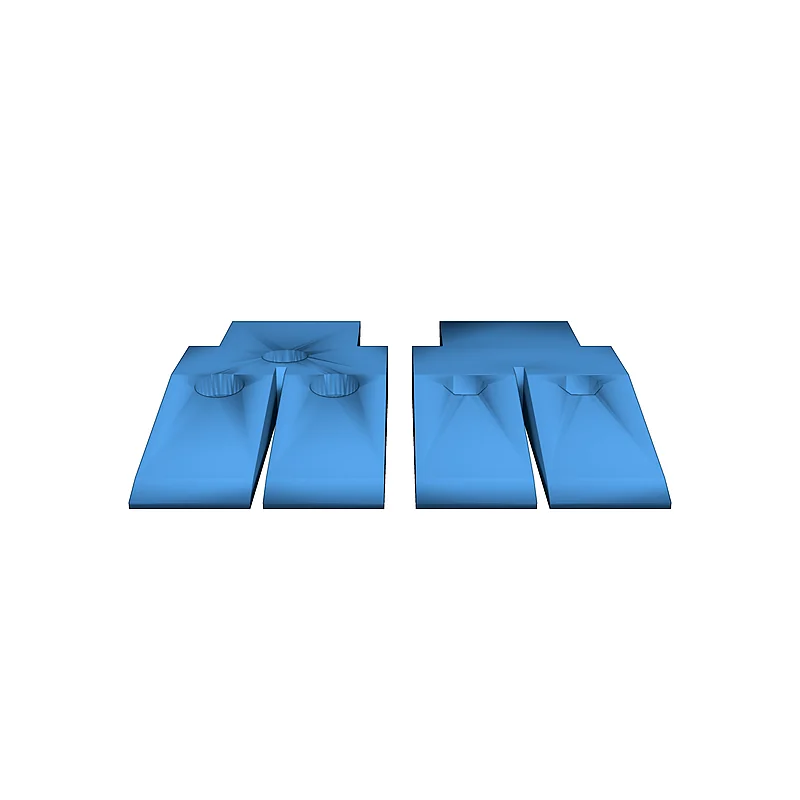

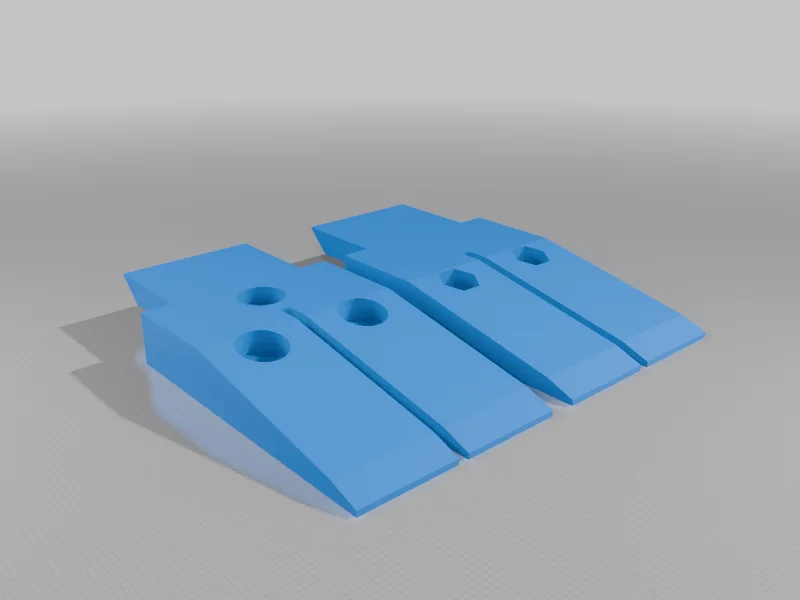

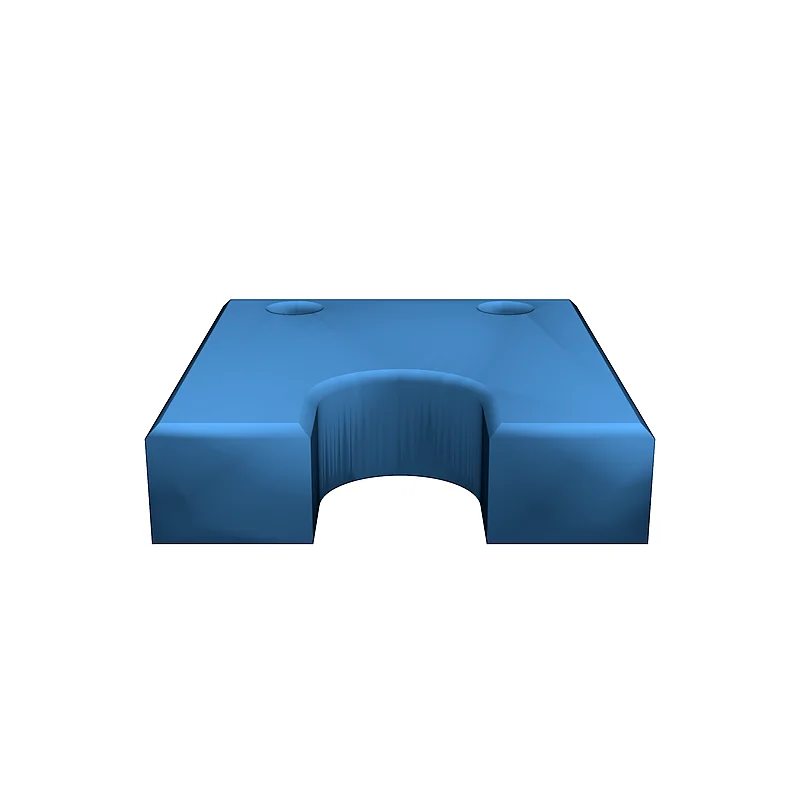

7._Knife_clamps_-_10.stl Тип: stl | Размер: 0.15 MBСкачать
-

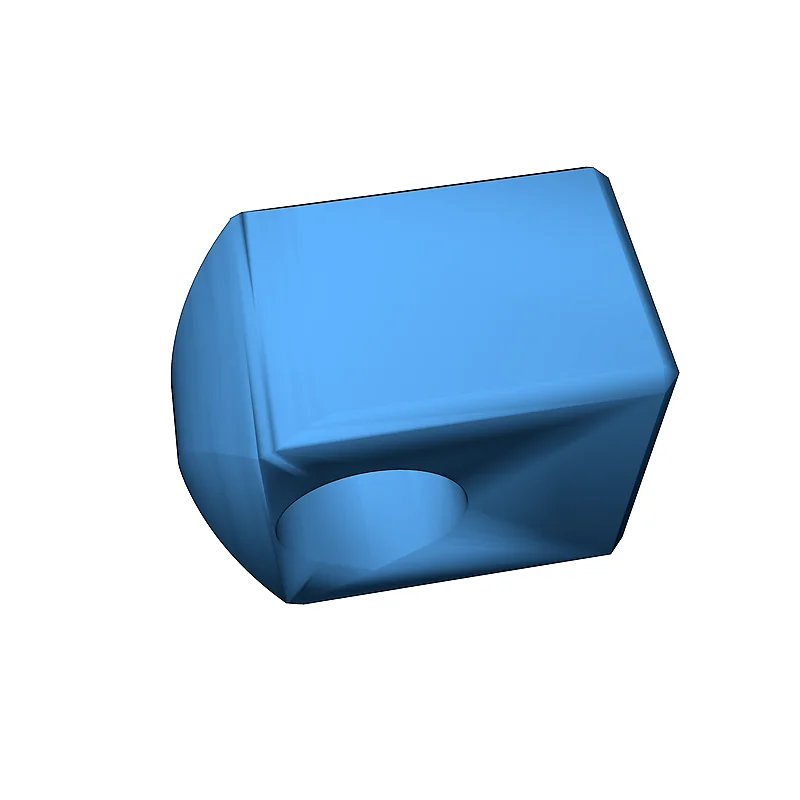

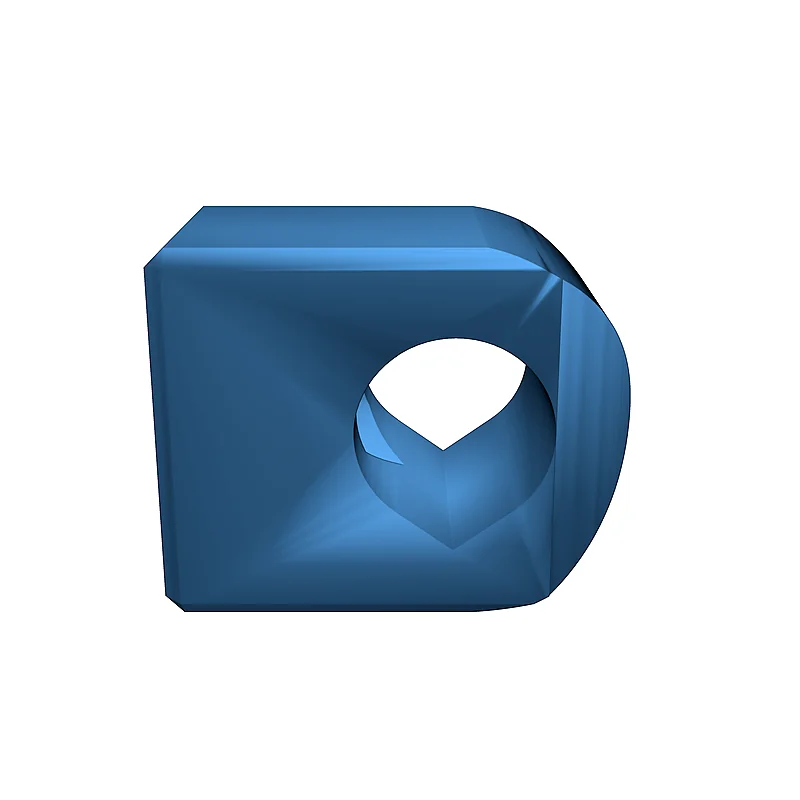

8._Height_stop.stl Тип: stl | Размер: 0.05 MBСкачать
-

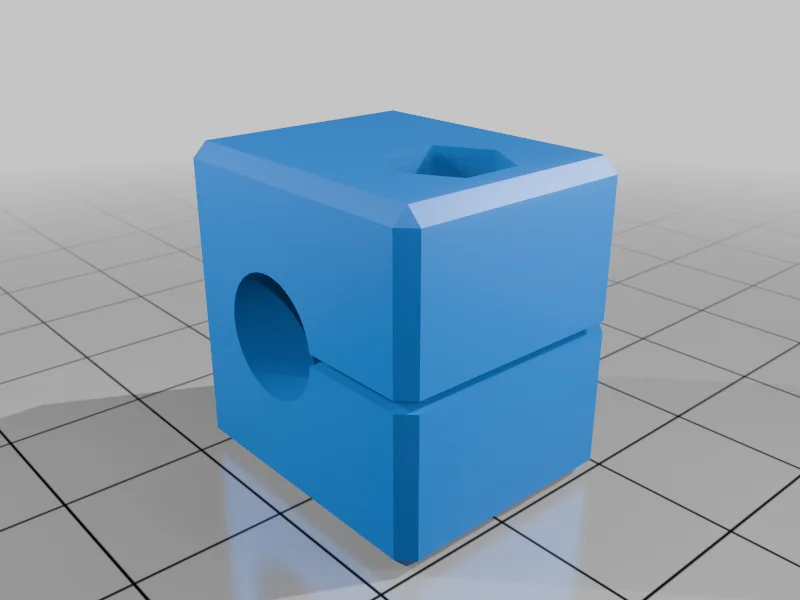

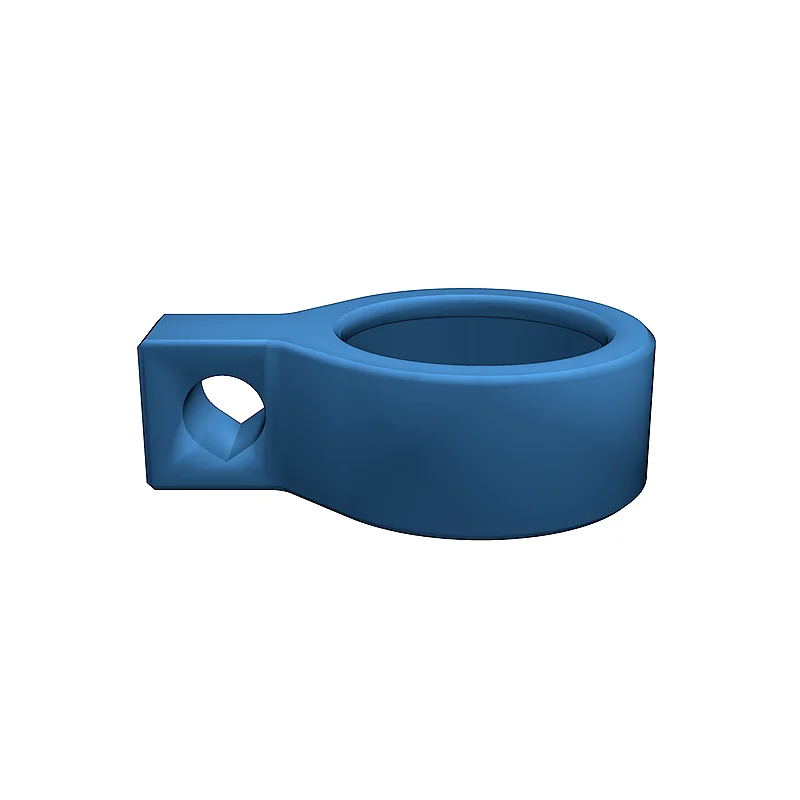

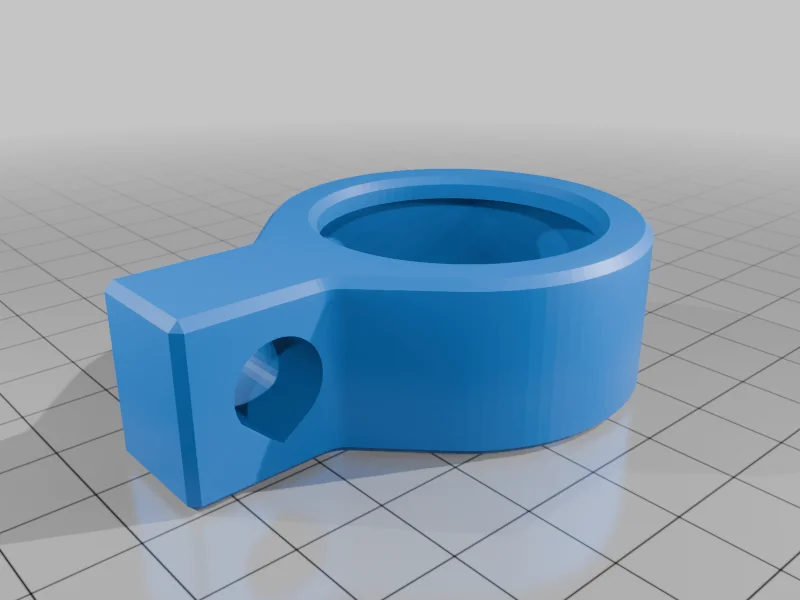

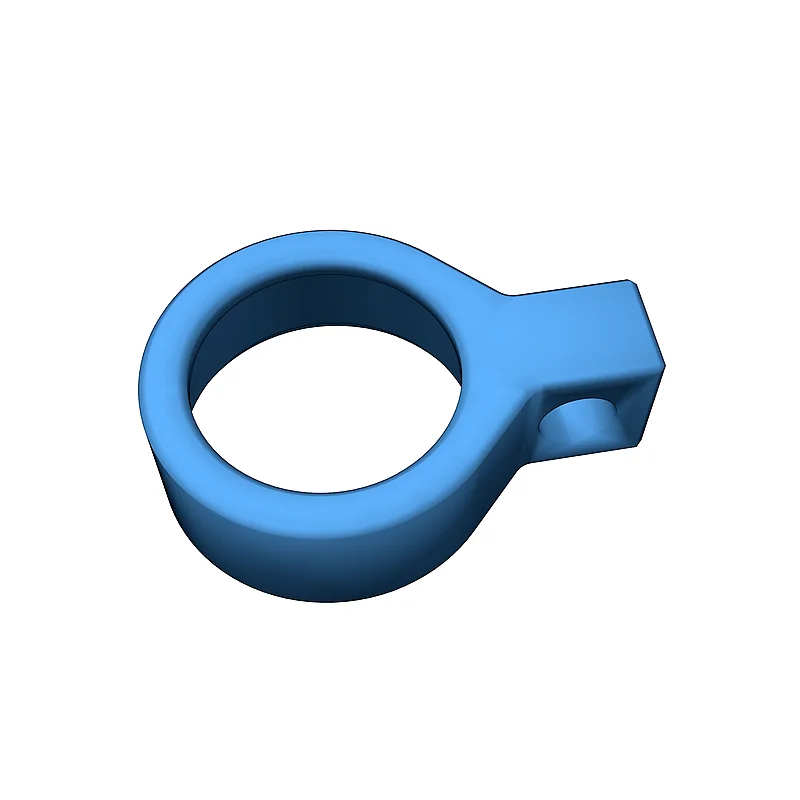

9._Spherical_bearing_holder.stl Тип: stl | Размер: 0.11 MBСкачать
-

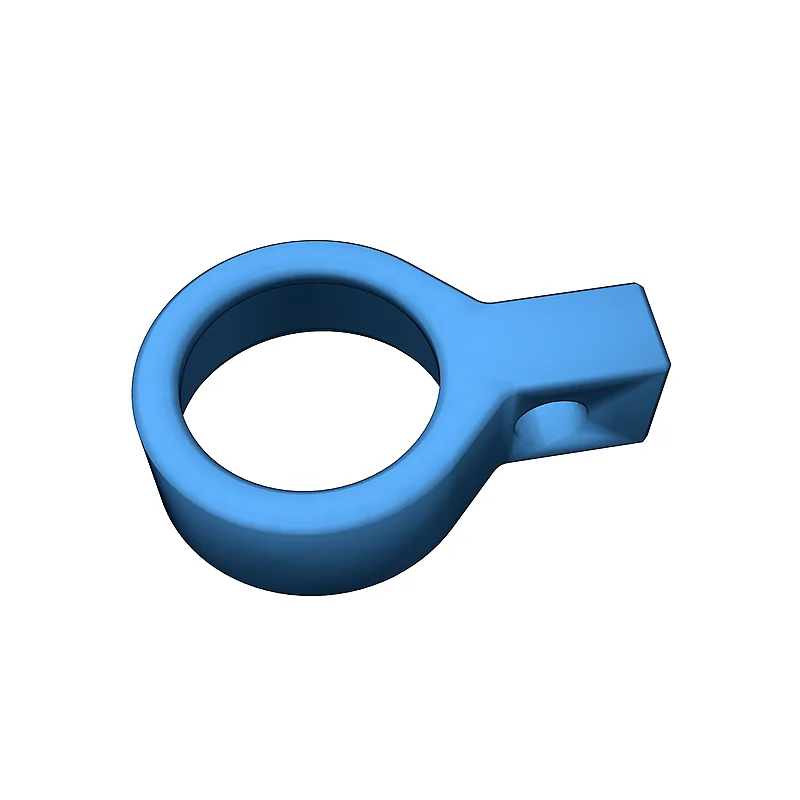

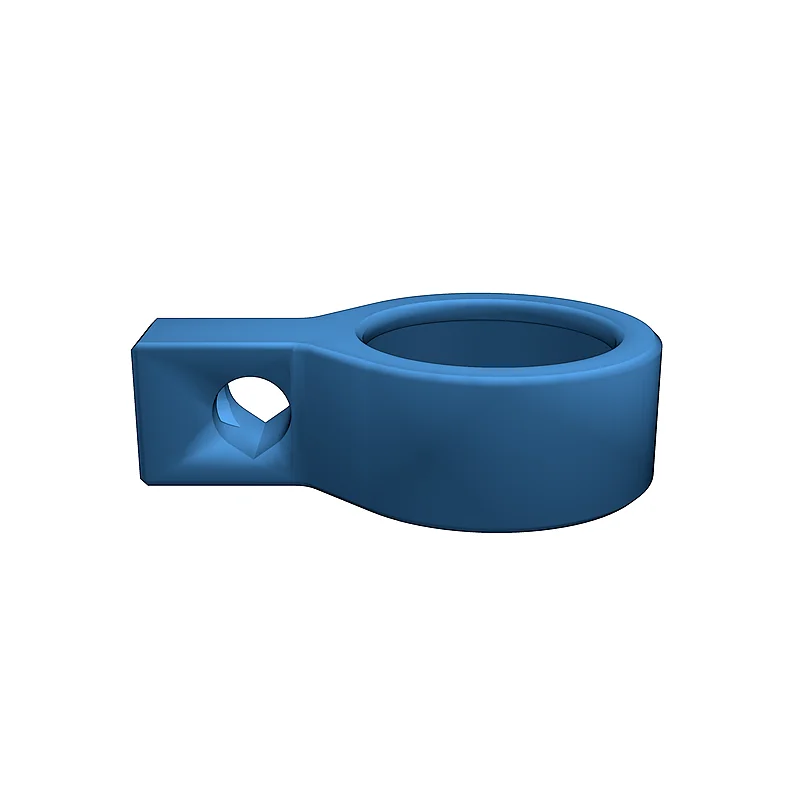

10._Spherical_bearing_holder_-_V2_with_lock.stl Тип: stl | Размер: 0.11 MBСкачать
-

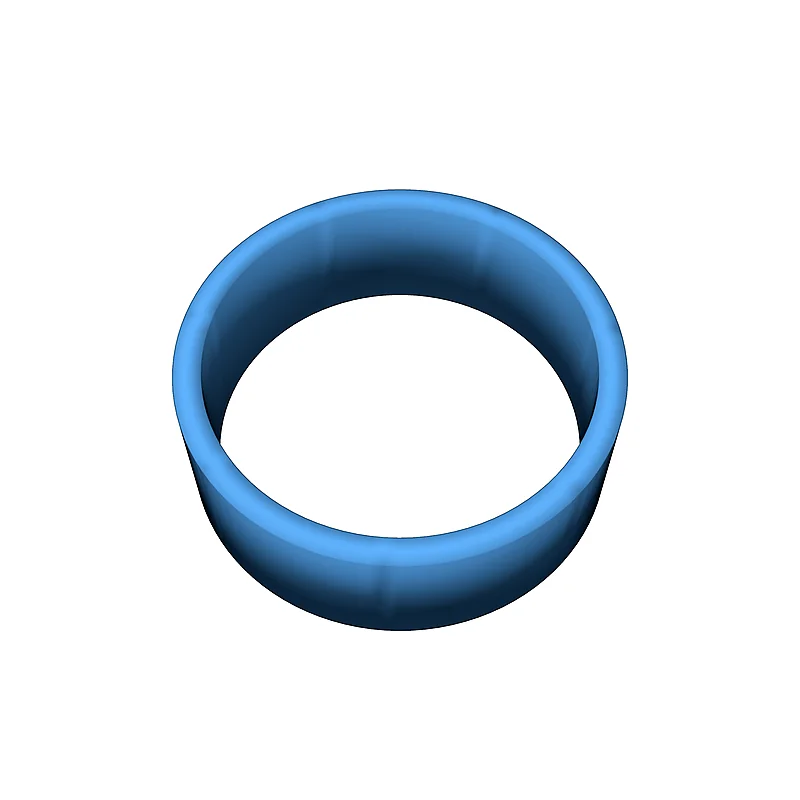

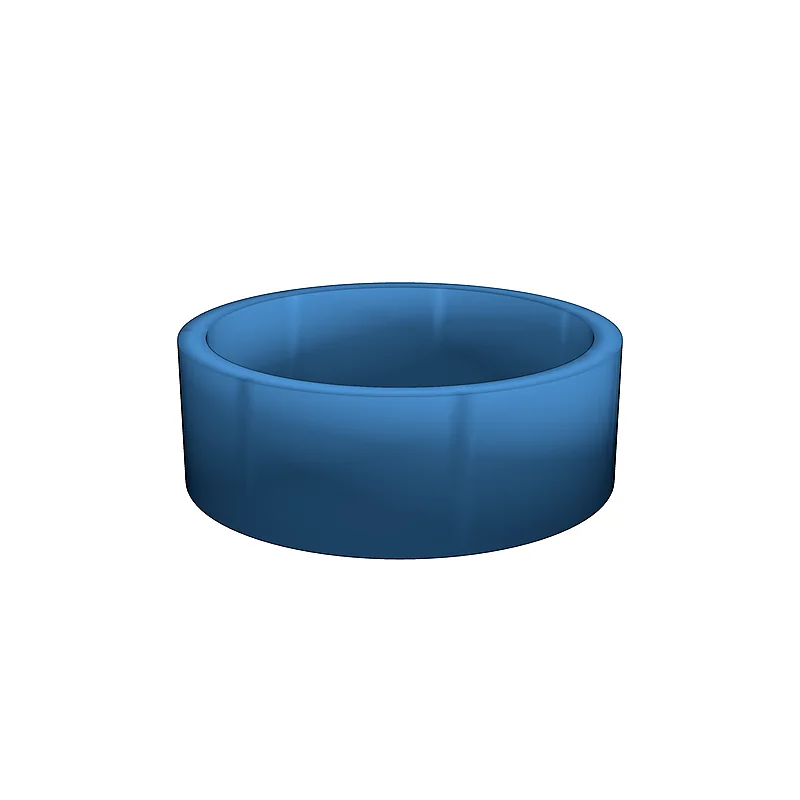

11._Spacer.stl Тип: stl | Размер: 0.04 MBСкачать
-

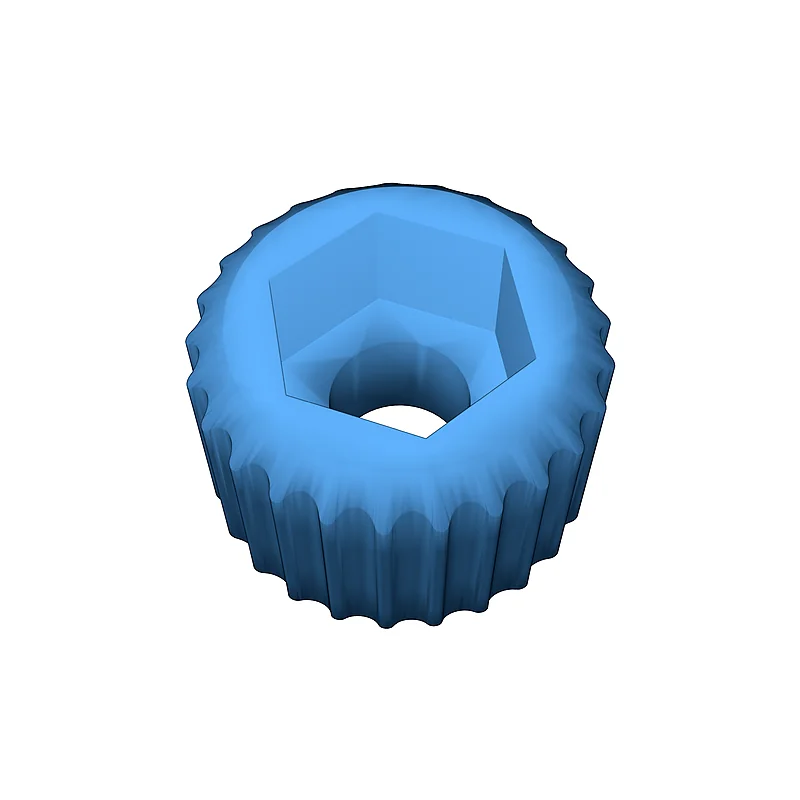

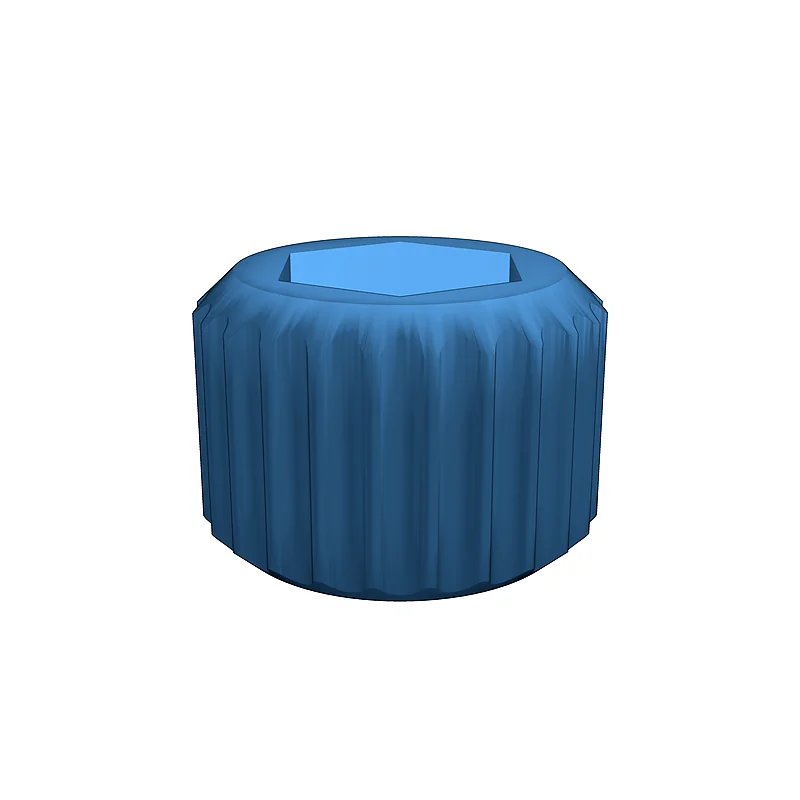

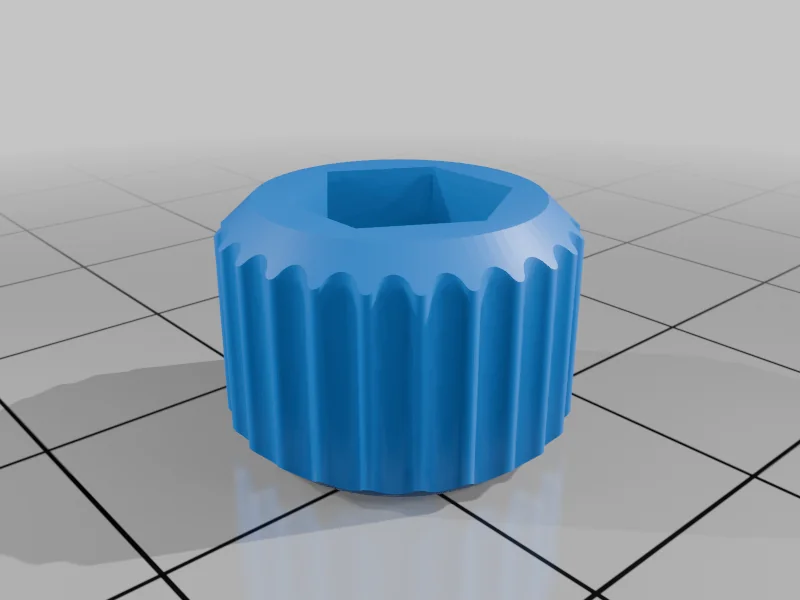

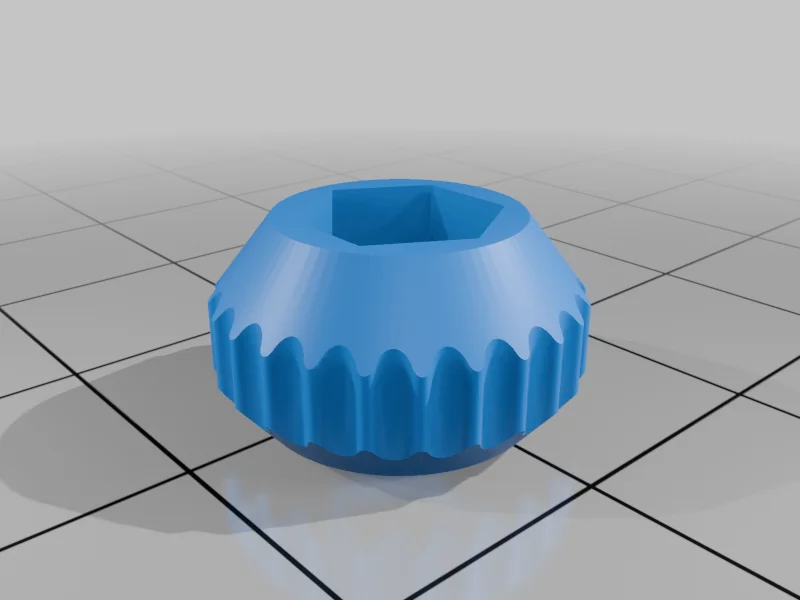

12._Knob_for_height_stop_-_M5.stl Тип: stl | Размер: 0.30 MBСкачать
-

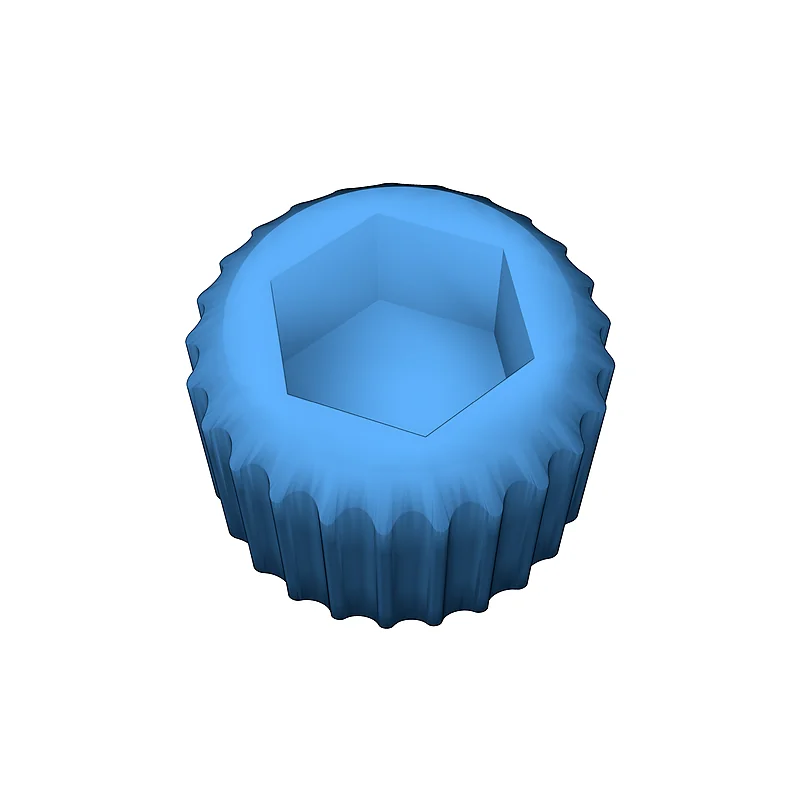

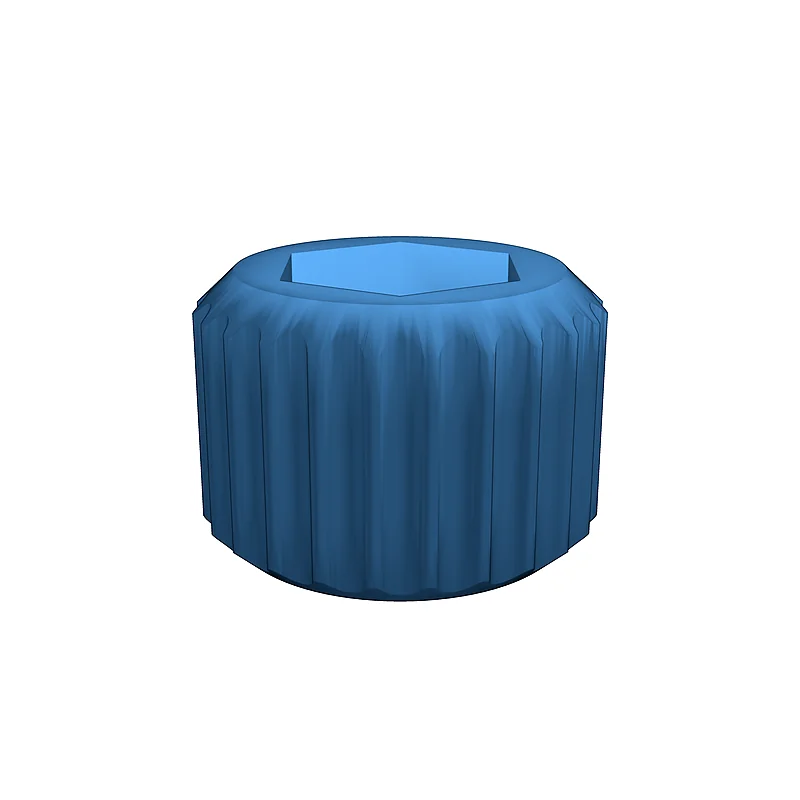

13._Knob_for_height_support_adjustment_-_M5.stl Тип: stl | Размер: 0.29 MBСкачать
-

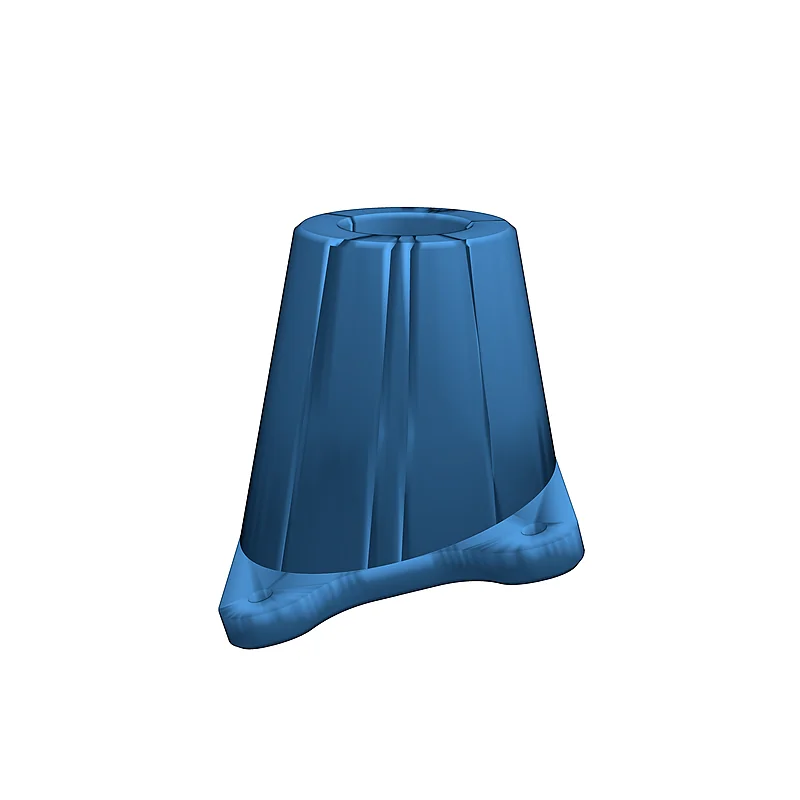

14._Shaft_base_-_10mm.stl Тип: stl | Размер: 0.19 MBСкачать
-

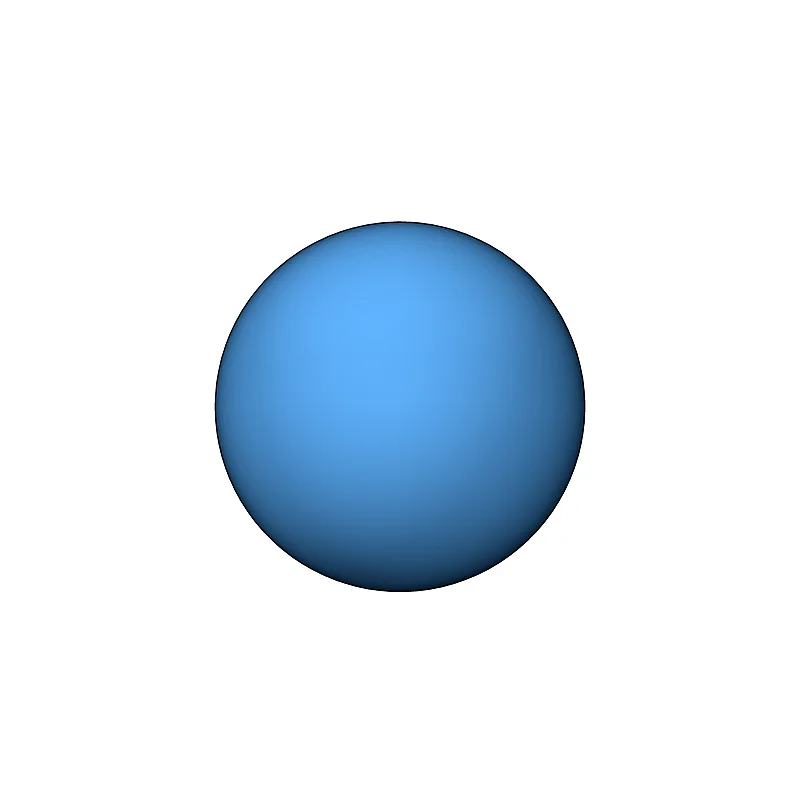

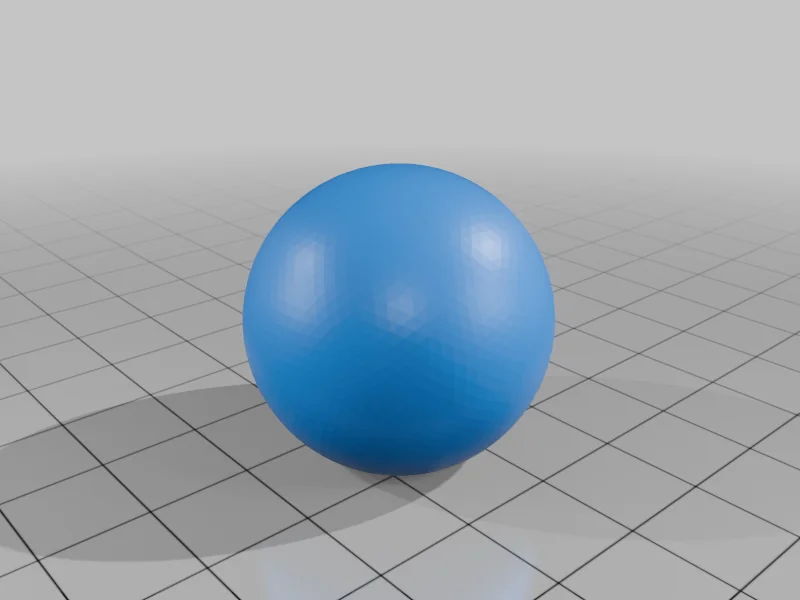

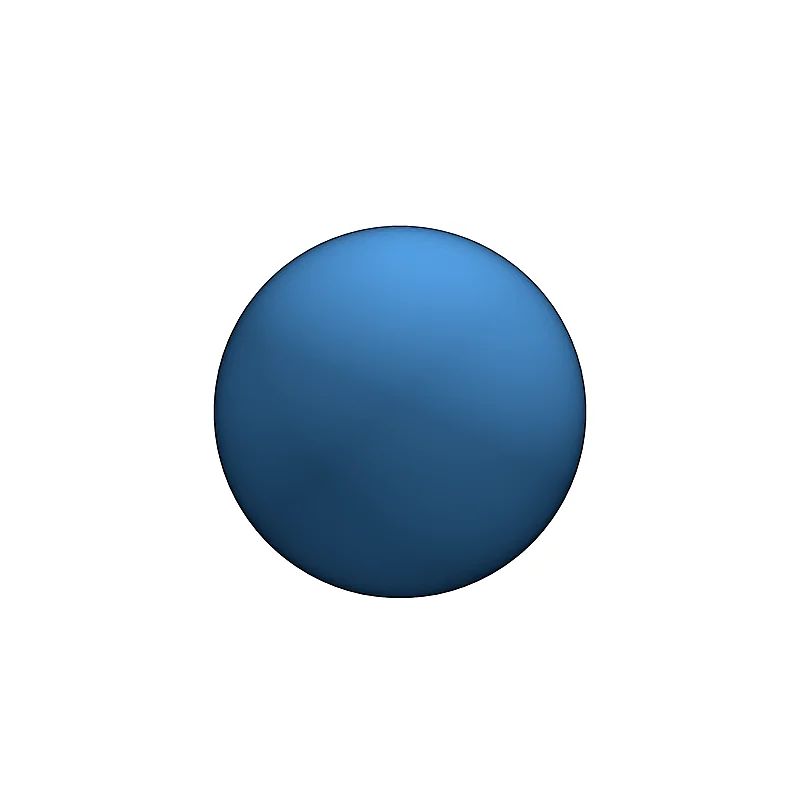

15._Handle_sphere.stl Тип: stl | Размер: 0.25 MBСкачать
-

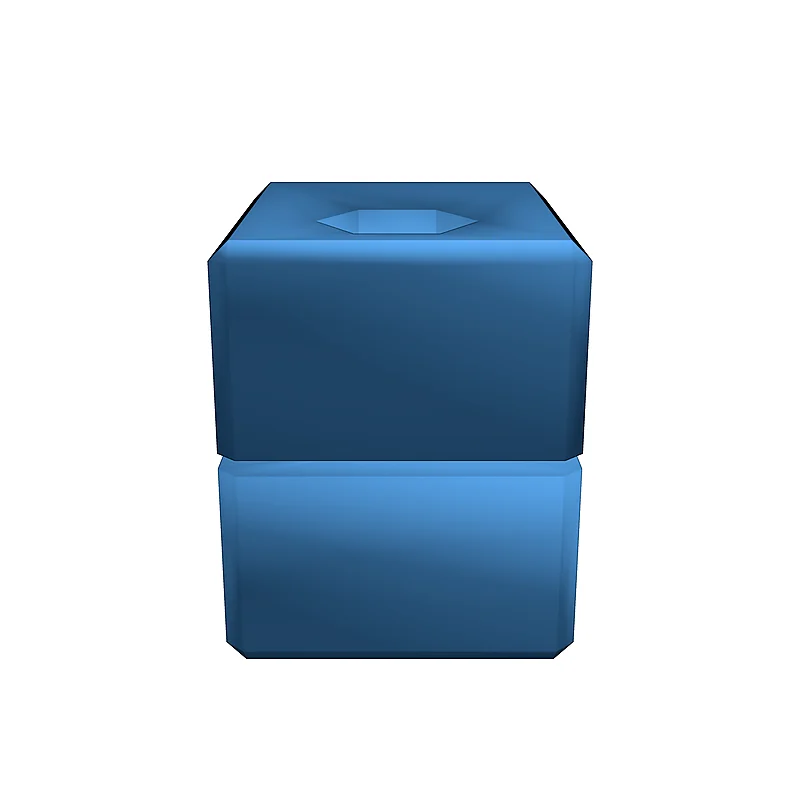

16._Stone_holder_part_1.stl Тип: stl | Размер: 0.06 MBСкачать
-
16._Stone_holder_part_2.stl Тип: stl | Размер: 0.02 MBСкачать
-
16._Stone_holder_part_3.stl Тип: stl | Размер: 0.02 MBСкачать
-

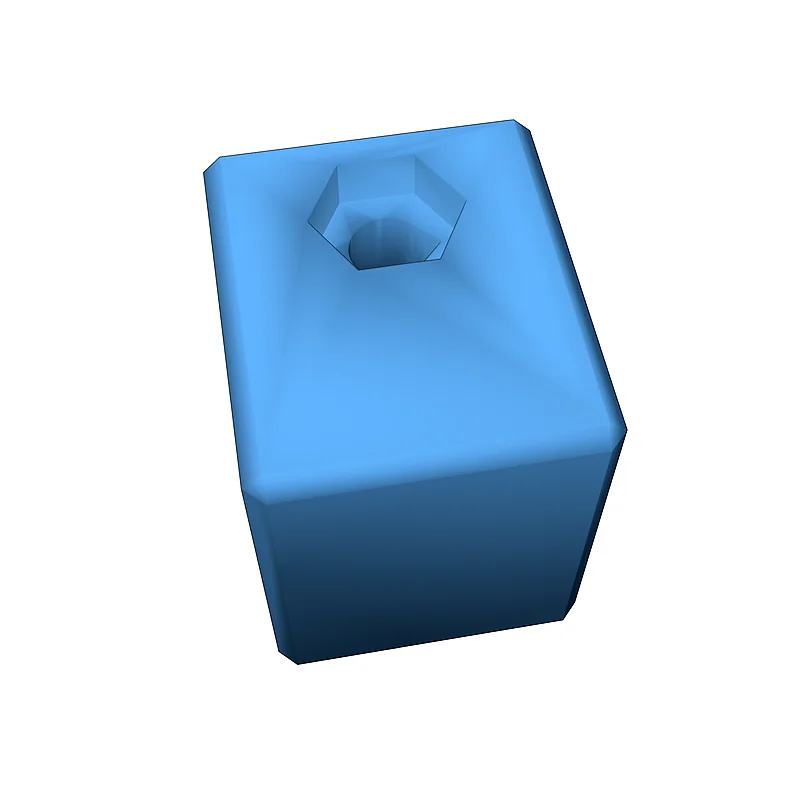

16._Stone_holder_STOP.stl Тип: stl | Размер: 0.04 MBСкачать
-

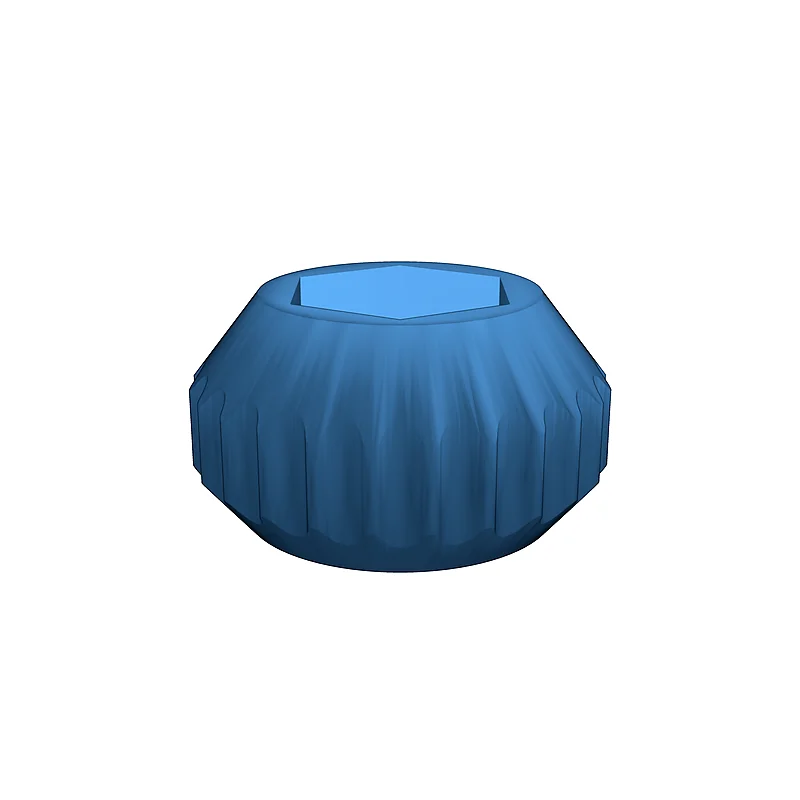

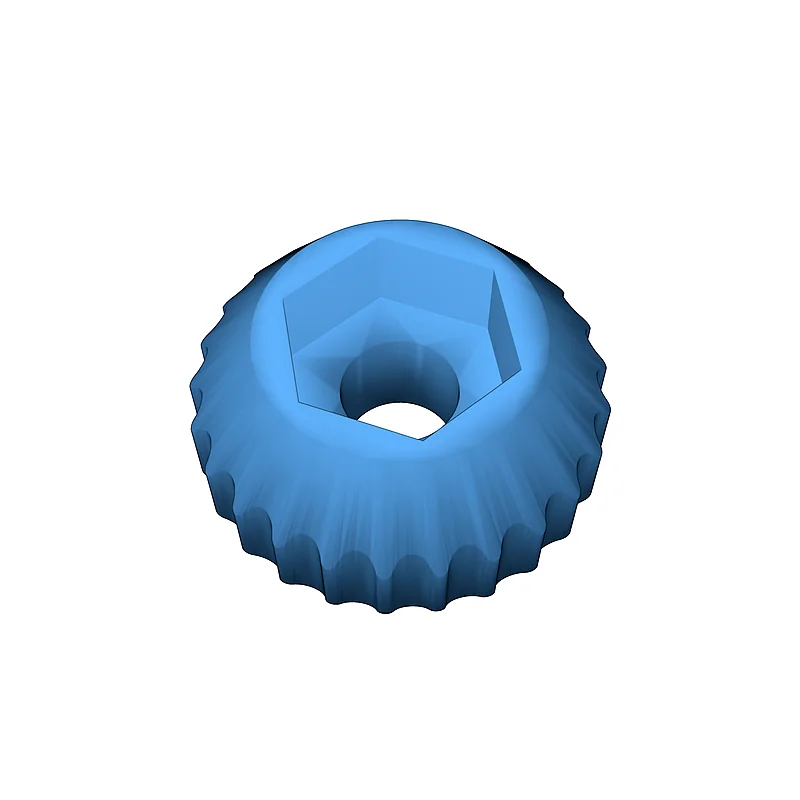

17._Knob_for_additional_blade_support_adjustment_-_M4.stl Тип: stl | Размер: 0.22 MBСкачать
