DIY Space Mouse и Макро Клавиатура
admin | 04.03.2026

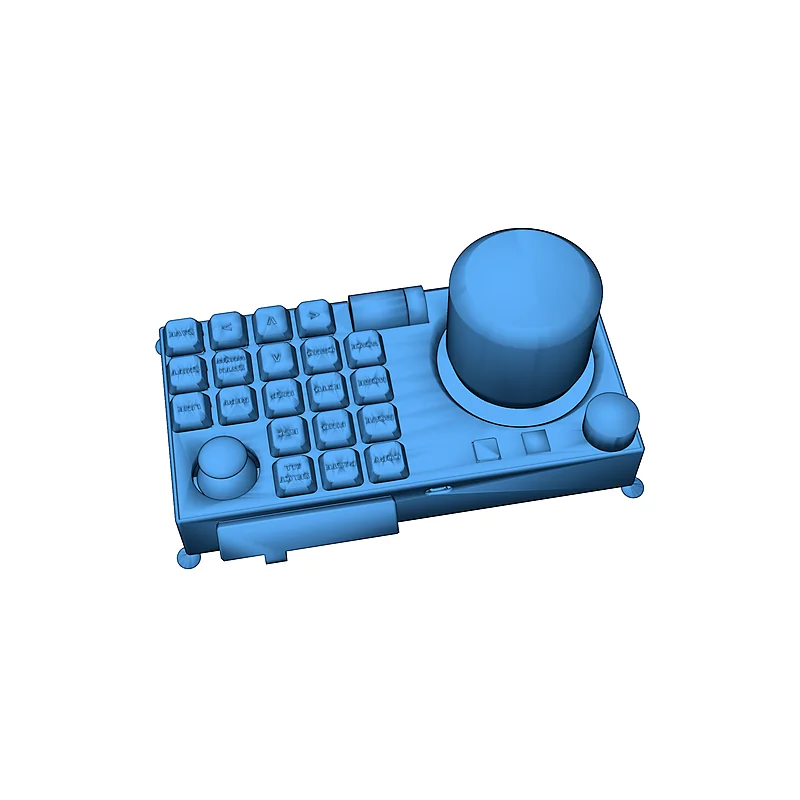

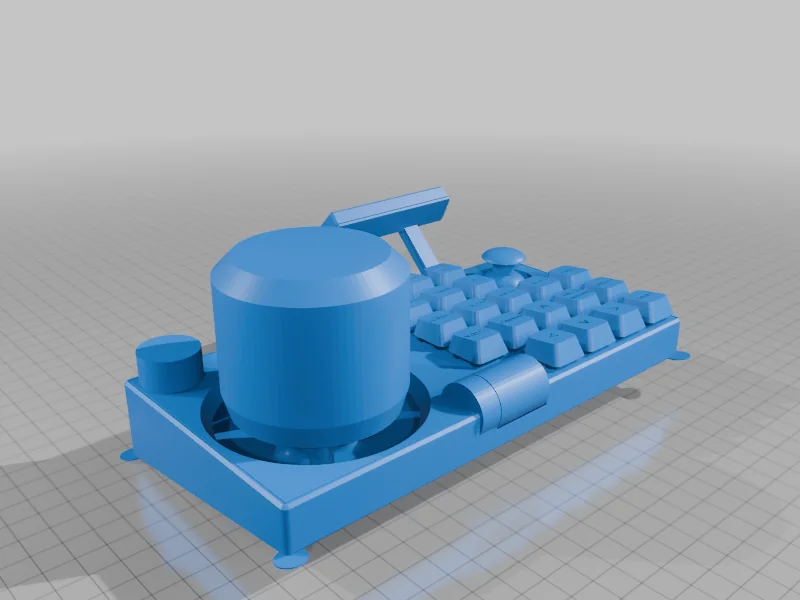

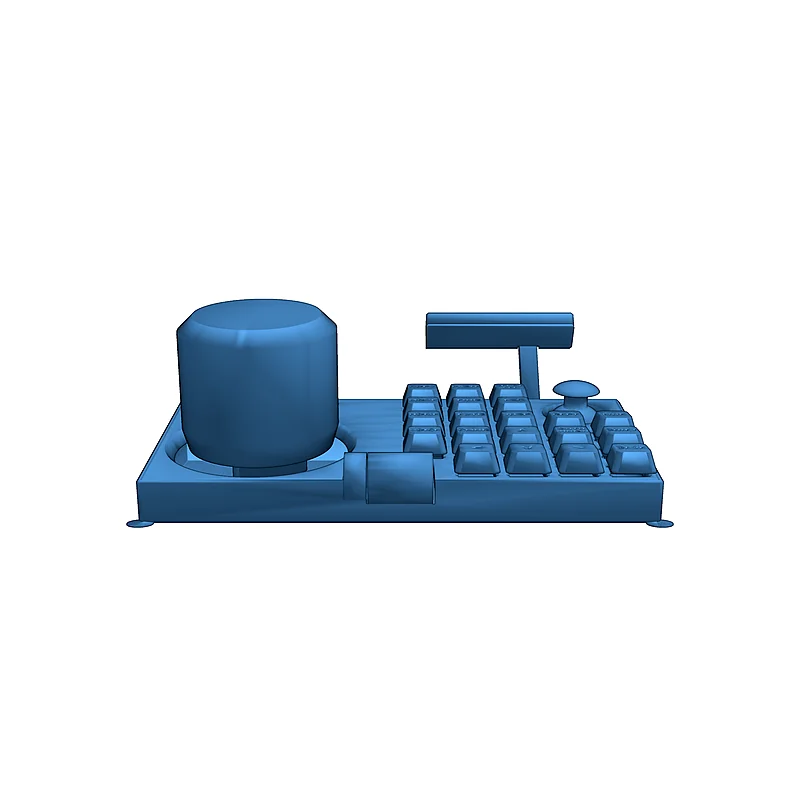

3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (5)
Доступны файлы для проекта DIY Space Mouse, представленного на YouTube. Модель включает магнитный 6-осевой сенсор на основе MLX90393 и Raspberry Pi Pico.
Файлы Fusion 360 позволяют модифицировать дизайн, регулировать напряжение джойстика или изменять корпус.
Статус:
Дизайн оборудования: Стабильный
Список деталей:
- Микроконтроллер: Raspberry Pi Pico
- Сенсор: MLX90393

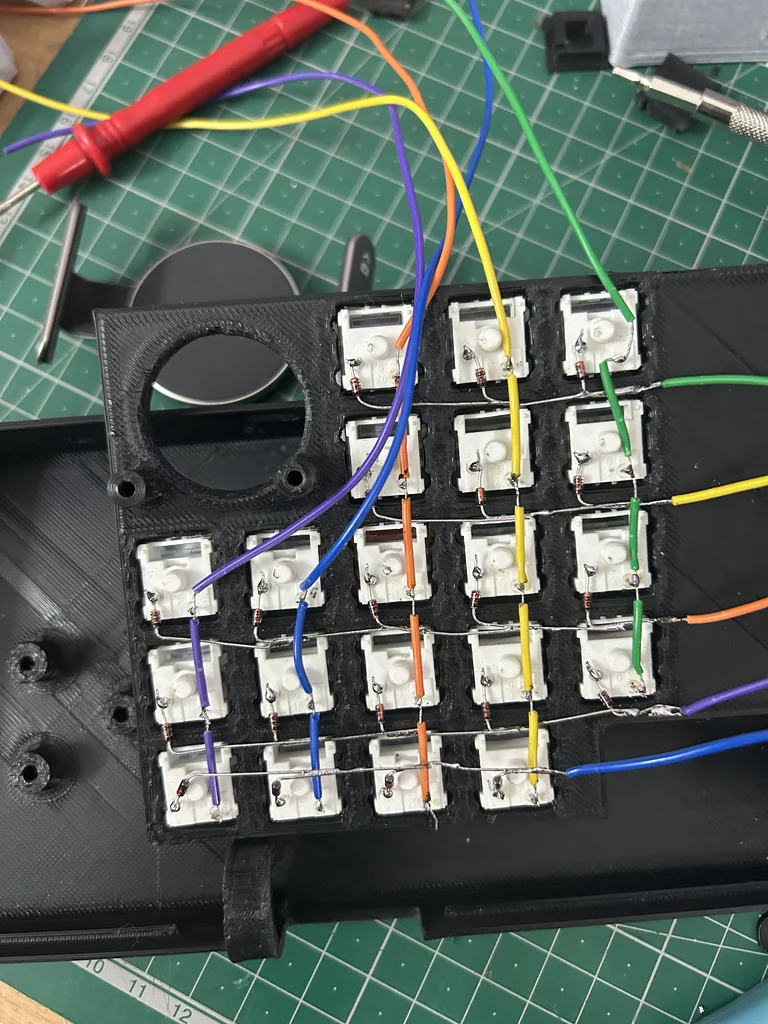

- Кнопки: Механические переключатели (x25) + клавиши
- Энкодеры: EC11 (x2)
- Джойстик: Arduino Джойстик Модуль
- Освещение: WS2812B LED Лента
- Разное: 1N4148 диоды, провода, 3D-печать корпуса
- Магниты: 3 круглых магнита (6mm × 2/3mm)
- Пружины сжатия: 3 шт. (23/64" OD × 1-3/8" Длина)
- Пружины растяжения: 3 шт. (13/64" OD × 13/16" Длина)
- Винты: M3 (длина 8/20mm)
Программное обеспечение:
В разработке (доступно на GitHub). Полный исходный код, список проводки и детали сборки приведены в описании видео.
