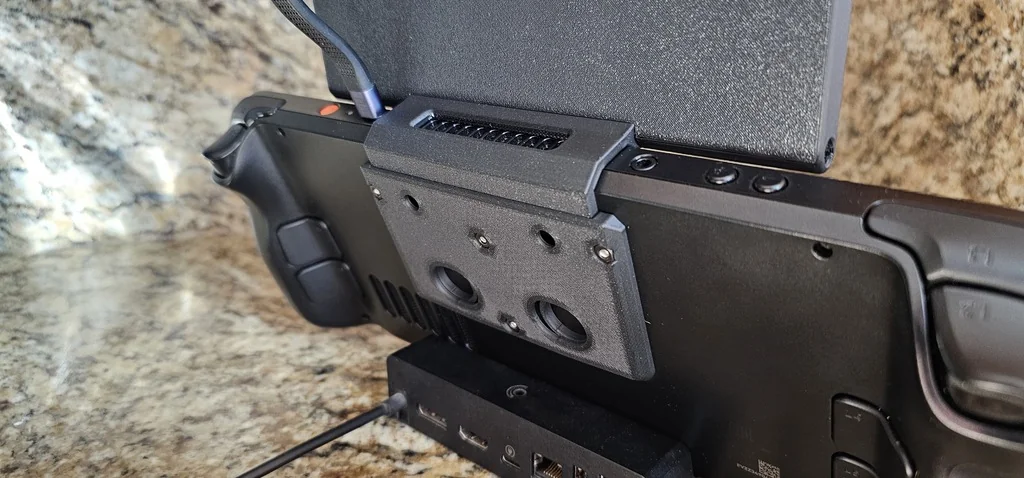

Съемное крепление второго экрана для Steam Deck
admin | 05.03.2026
3D Предпросмотр
Загрузка 3D модели...
Галерея (24)

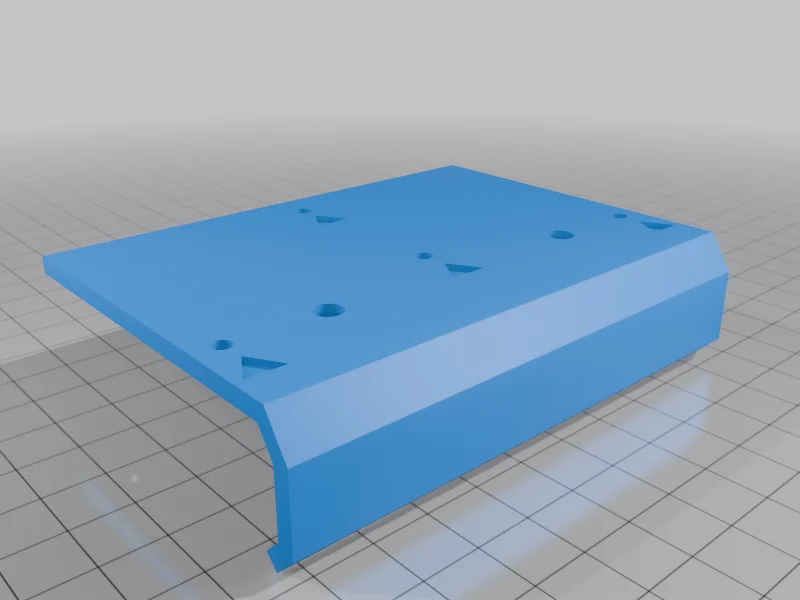

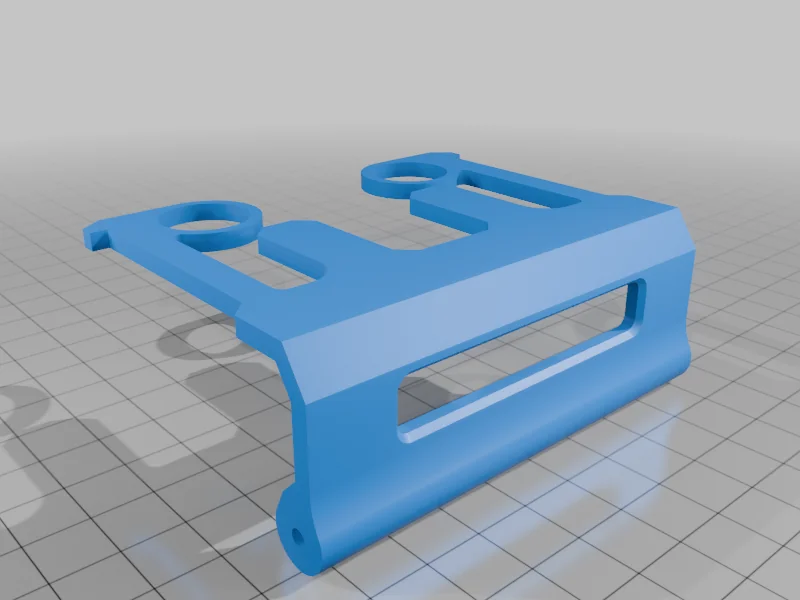

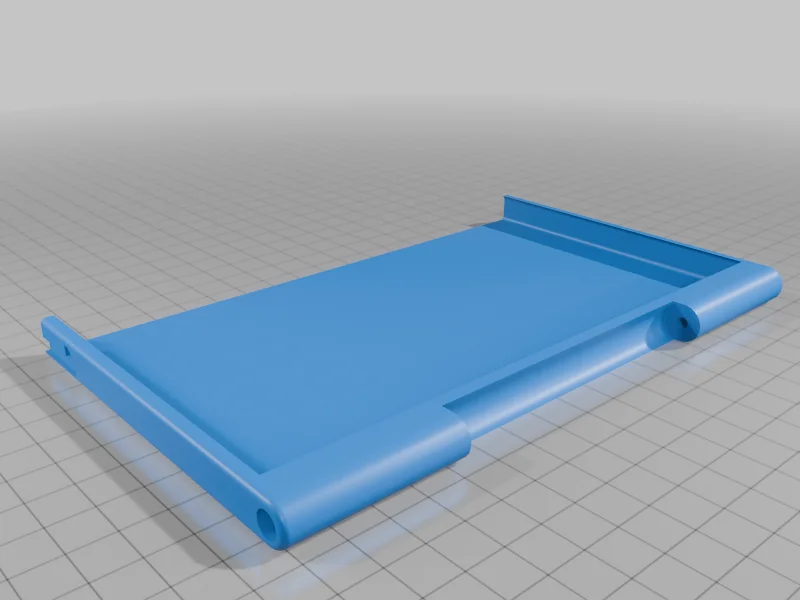

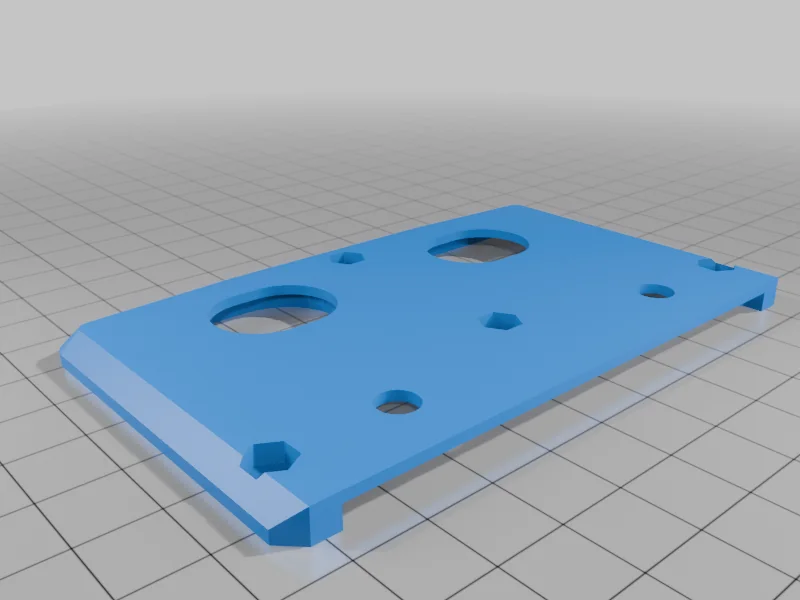

Это крепление предназначено для портативного сенсорного экрана PeakDo с диагональю 7 дюймов. Вот детали, которые вам понадобятся: Экран: USB-кабель: 4 винта с плоской головкой M3x6 4 гайки M3 2 винта с головкой под торцевой ключ M3x50 Снимите заднюю панель и с помощью сверлильного шаблона выровняйте отверстия для основания крепления. Используйте сверло диаметром 3 мм. Затем с внутренней стороны затыльника нужно раззенковать просверленные вами отверстия. Это позволит вашим винтам находиться на одном уровне с задней панелью. В противном случае они потенциально могут что-то сломать или закоротить. Используйте винты с плоской головкой M3x6 и гайки M3, чтобы прикрепить основание к задней панели. Не перетягивайте винты, это может привести к поломке задней панели. Просто закрепите их достаточно туго, чтобы они не расшатались. Вы также можете добавить каплю Loctite в каждую гайку для дополнительной безопасности. Наклейте небольшой кусочек изоленты на каждую головку винта на внутренней стороне задней панели, чтобы убедиться, что они ничего не закоротили. Теперь вы можете поставить заднюю панель обратно на Steam Deck. Используйте винты M3x50, чтобы прикрепить держатель экрана к шарниру зажима. Печатайте с соплом 0,4 мм при 100% заполнении всех деталей. НОАК кажется достаточно сильной. Настройки печати и инструкции
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
Steam_Deck_2nd_Screen_Mount_Drill_Jig.STL Тип: stl | Размер: 0.43 MBСкачать
-
Steam_Deck_2nd_Screen_Mount_Base.STL Тип: stl | Размер: 0.79 MBСкачать
-

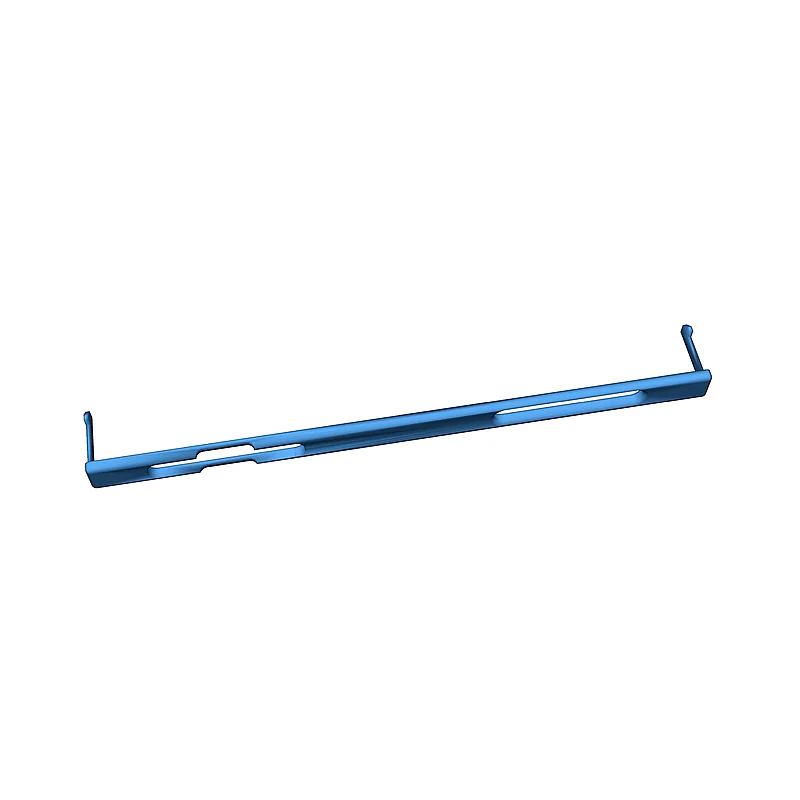

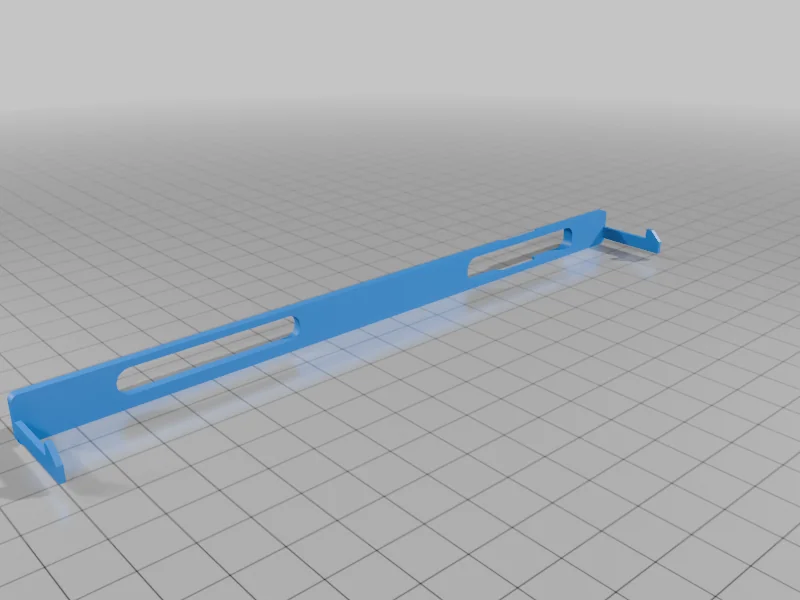

Steam_Deck_2nd_Screen_Mount_Clip.STL Тип: stl | Размер: 0.59 MBСкачать
-
Steam_Deck_2nd_Screen_Mount_Without_Logo.STL Тип: stl | Размер: 3.65 MBСкачать
-
Steam_Deck_2nd_Screen_Mount_With_Logo.STL Тип: stl | Размер: 3.93 MBСкачать
-
Steam_Deck_2nd_Screen_Mount_top.STL Тип: stl | Размер: 3.40 MBСкачать
