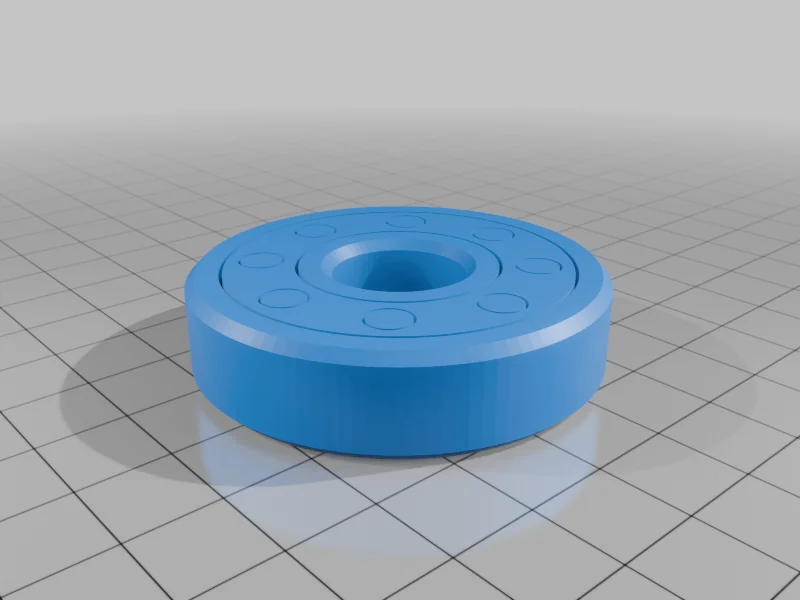

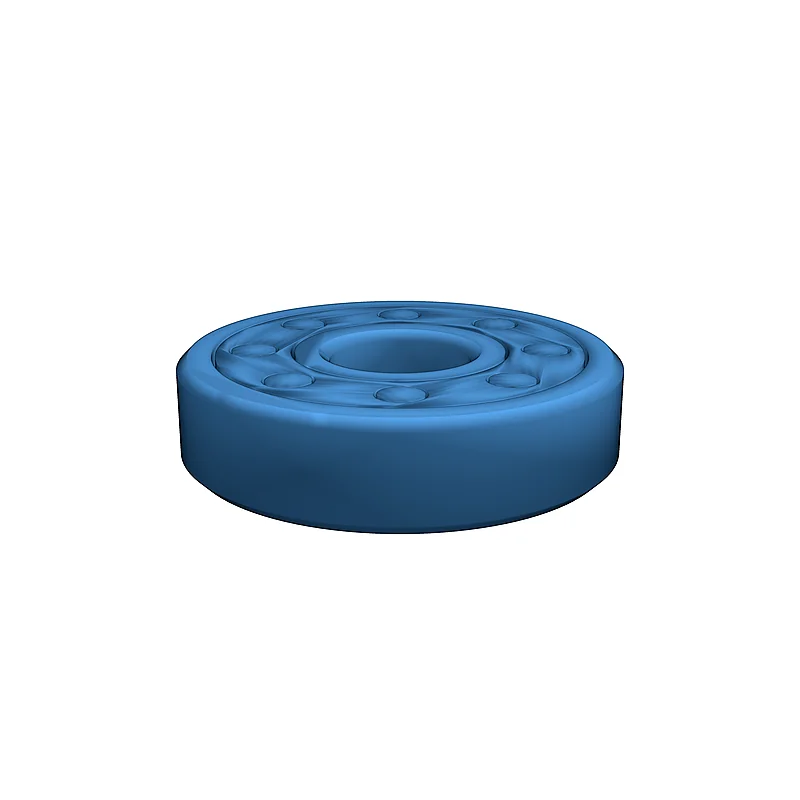

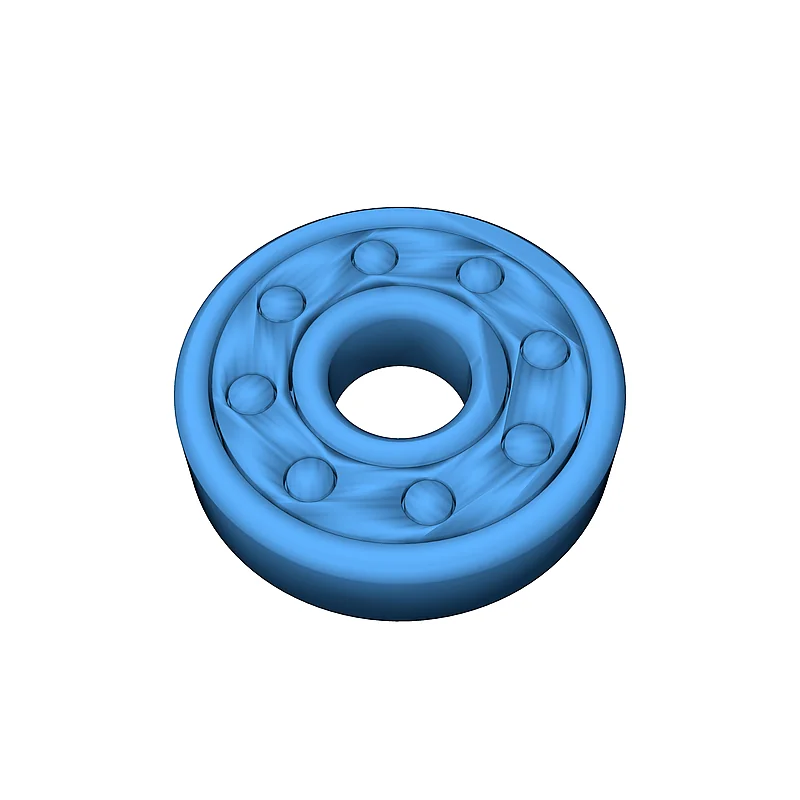

Підшипник 16x50x12 мм (друк в зборі)

Це модель підшипника, яку можна надрукувати в зборі. Основні характеристики:

• Внутрішній діаметр: 16 мм
• Зовнішній діаметр: 50 мм
• Ширина: 12 мм

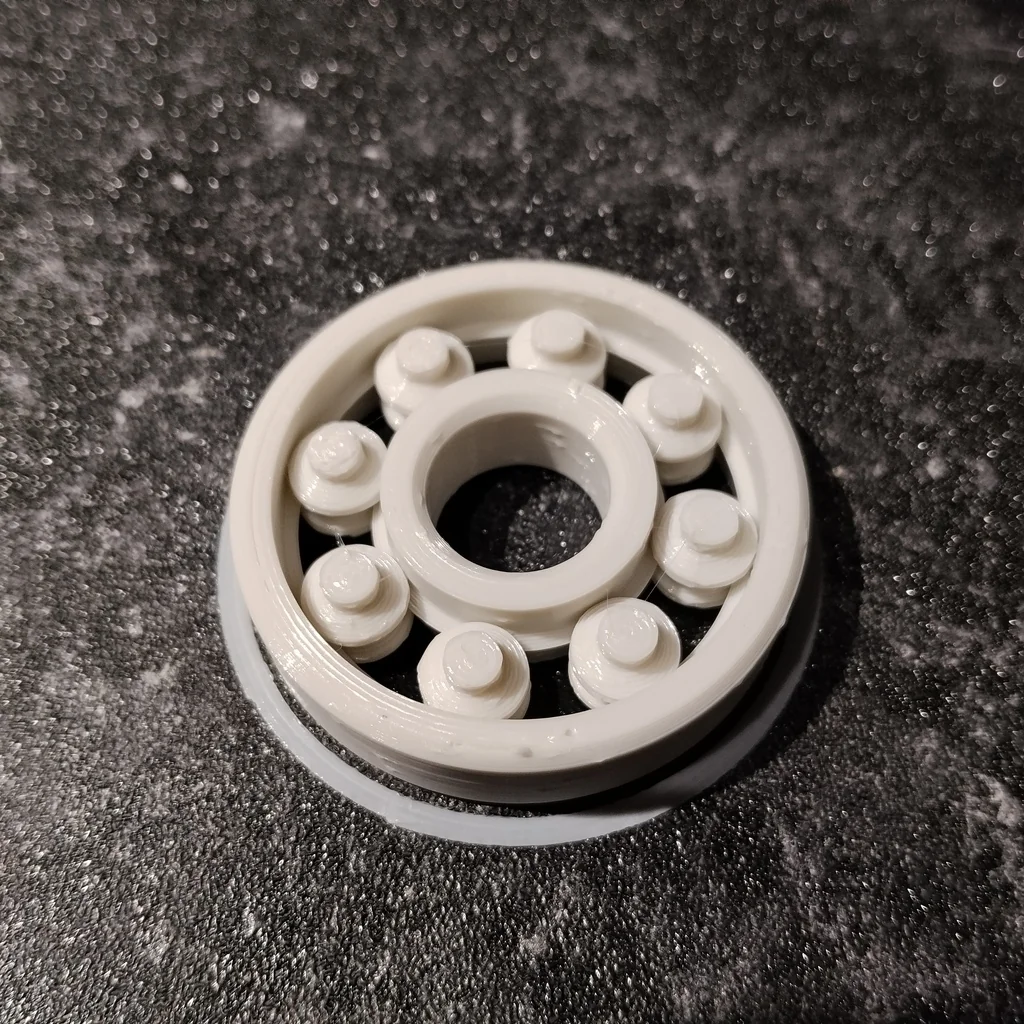

Модель складається з зовнішнього кільця, внутрішнього кільця, cages та восьми роликів з W-профілем. На відміну від більшості аналогічних моделей, цей підшипник має низький радіальний та осьовий зазор. Доступні дві модифікації з допусками 0.1 мм і 0.2 мм.

Важливо: Ваш принтер повинен бути добре відкалібрований. Рекомендується спочатку надрукувати тест на допуски. Після друку виконайте наступні кроки:

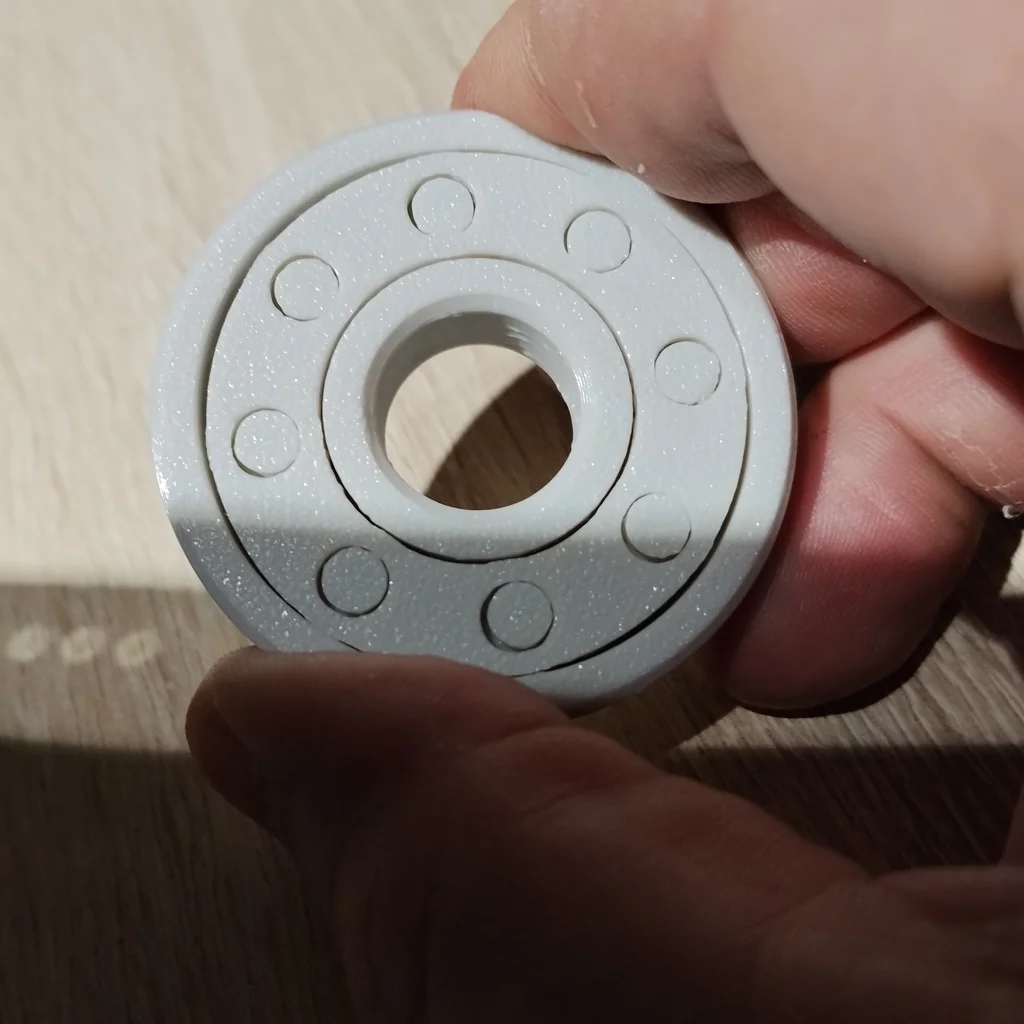

1. Нескільки разів стисніть підшипник (див. фото).
2. Стисніть кожен ролик металевим предметом з передньої та задньої сторони підшипника (див. фото).
3. Спробуйте обертати підшипник. Спочатку це може бути важко, але з кожним обертом буде легше.

Переконайтеся, що всі вісім роликів обертаються, коли підшипник обертається. Якщо це не так, повторіть кроки 1 і 2.
