Антенна Yagi Uda на основі NiCop
admin | 05.03.2026
3D Попередній перегляд
Завантаження 3D моделі...
ЛКМ: Обертання | Колесо: Зум | ПКМ: Переміщення
Галерея (28)

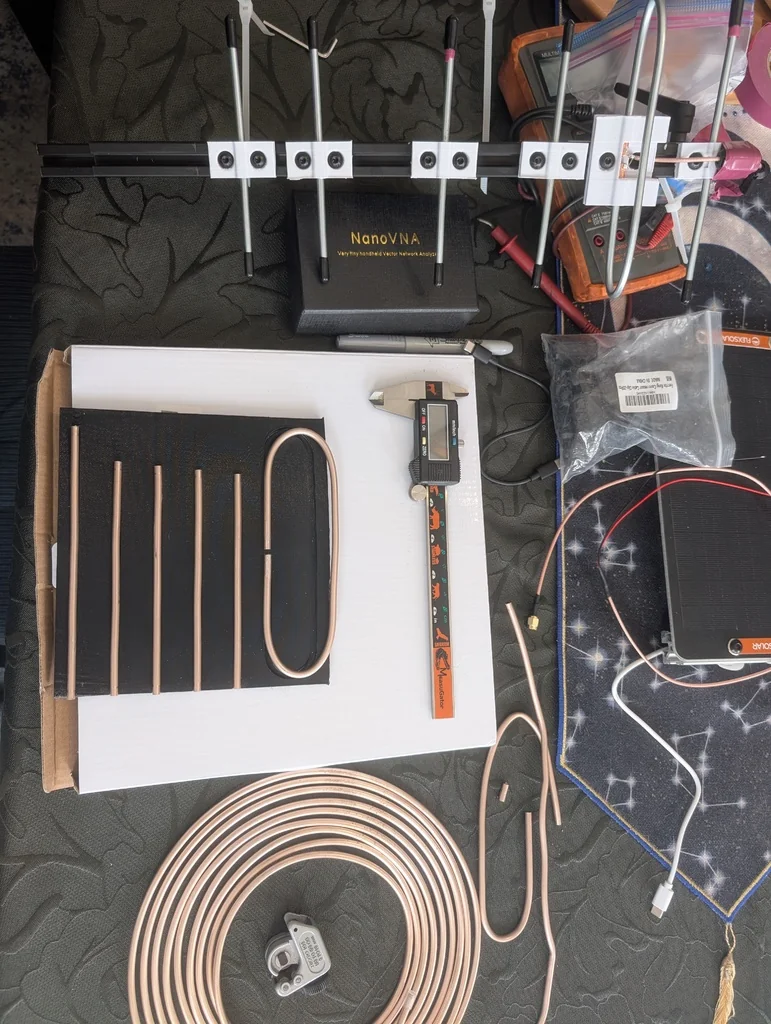

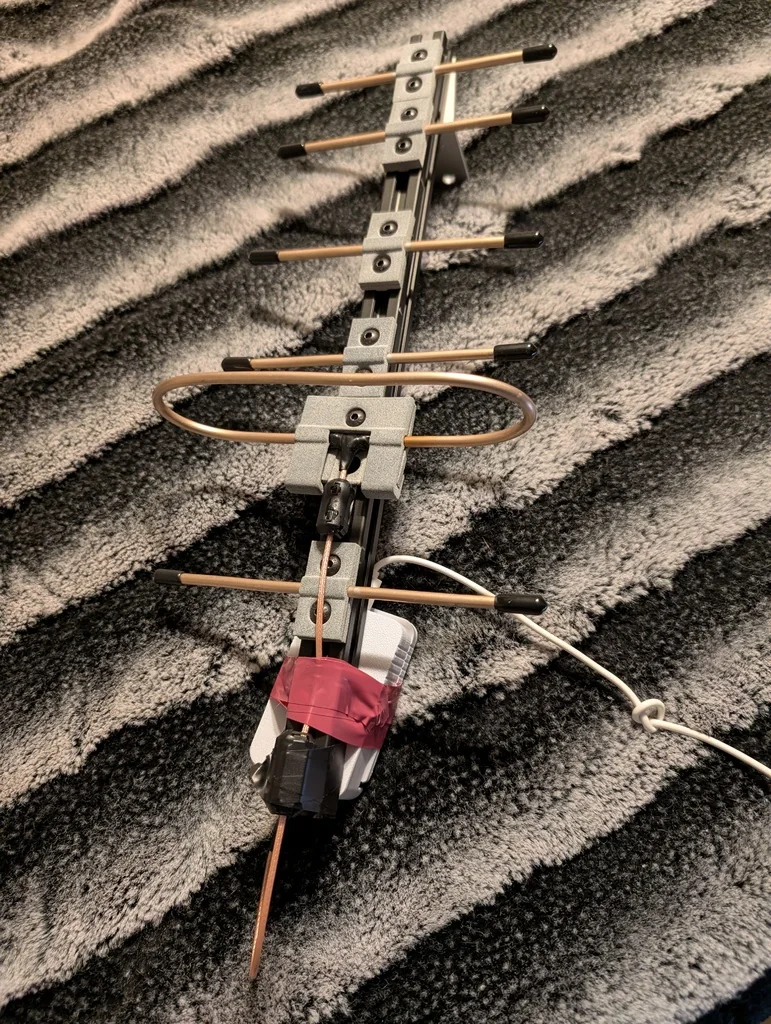

Ця модель антени Yagi Uda використовує тормозну лінію NiCop 3/16, забезпечуючи високу продуктивність на частоті 906 МГц.
Основні характеристики:
- Довжина елемента: 331 мм
- Діаметр елемента: 4.6 мм
- Загальна кількість елементів: 6
- Довжина буму: 309 мм
- Посилення: 11.1 дБі
Необхідні матеріали:
- Алюмінієвий екструзійний профіль 2020 (400 мм)

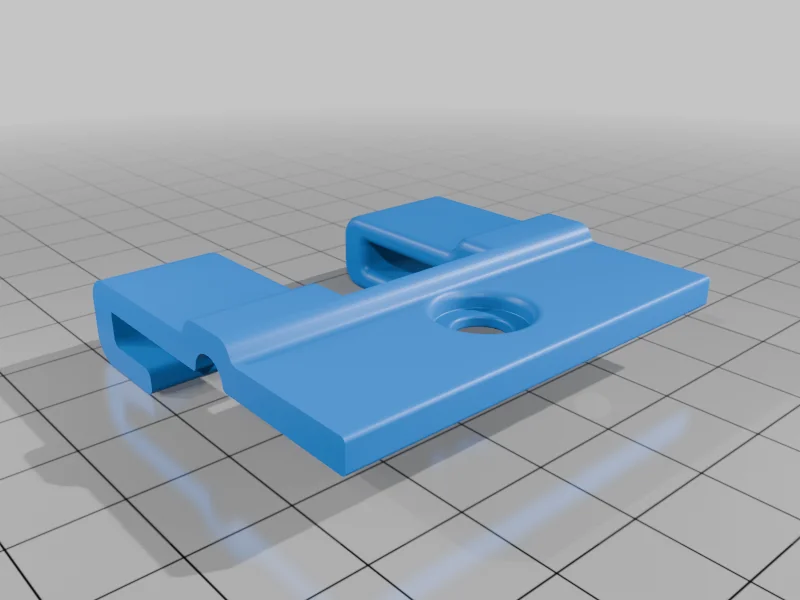

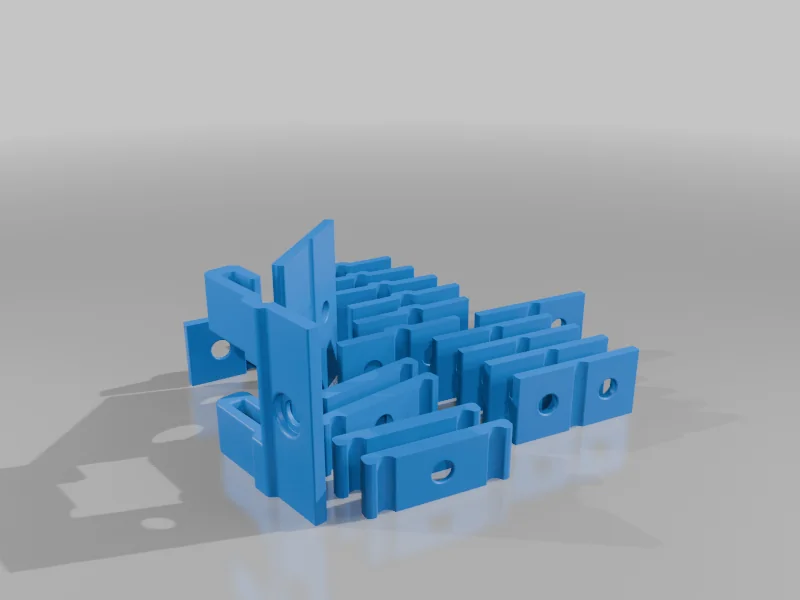

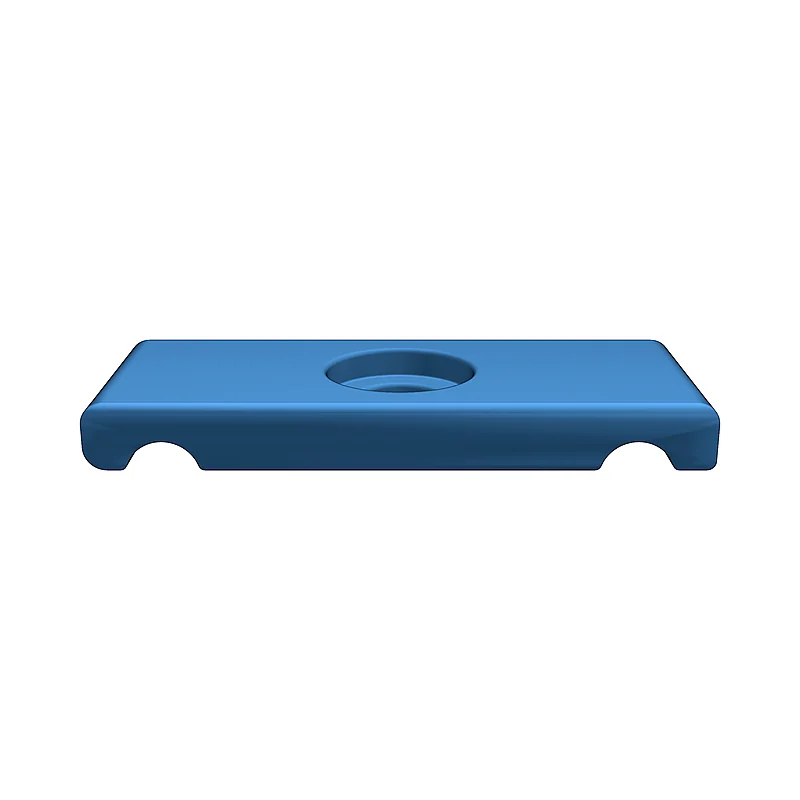

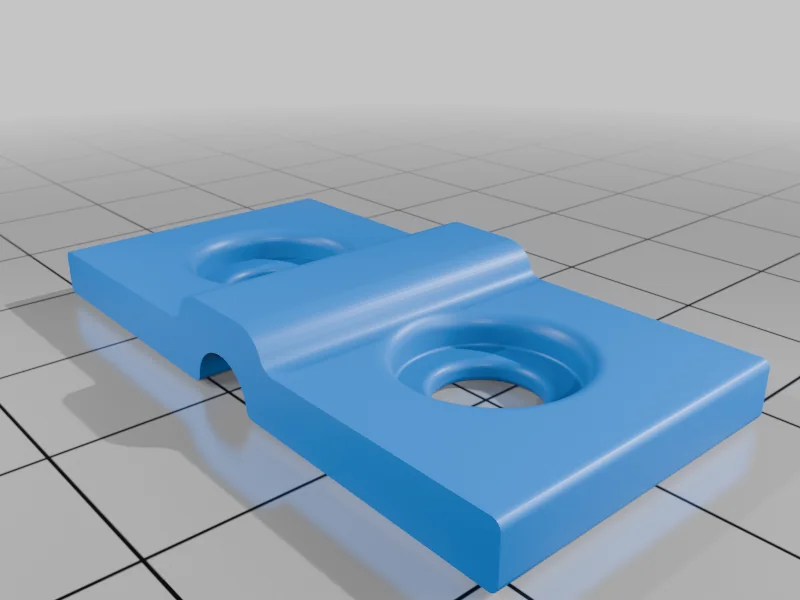

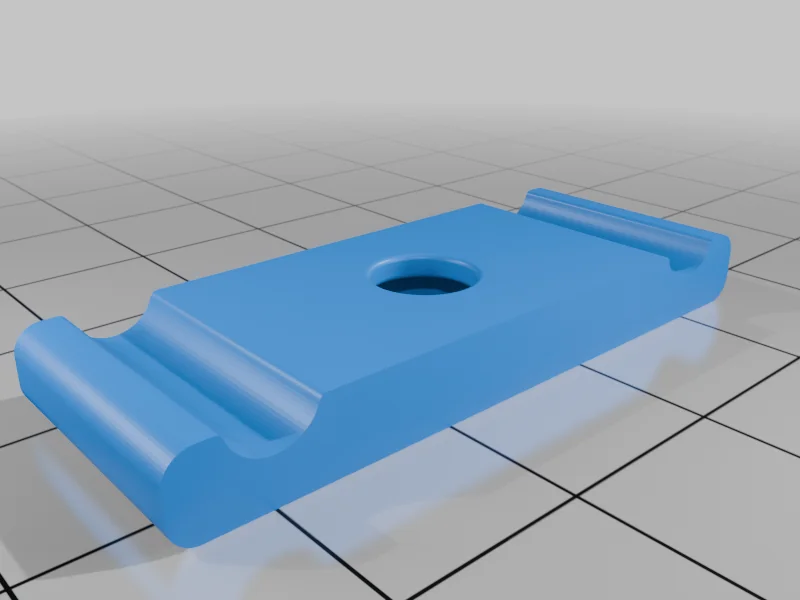

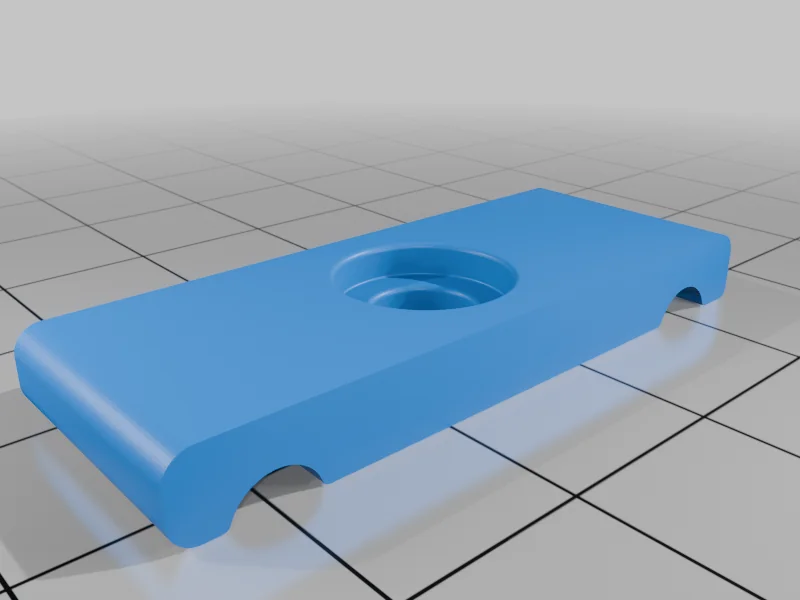

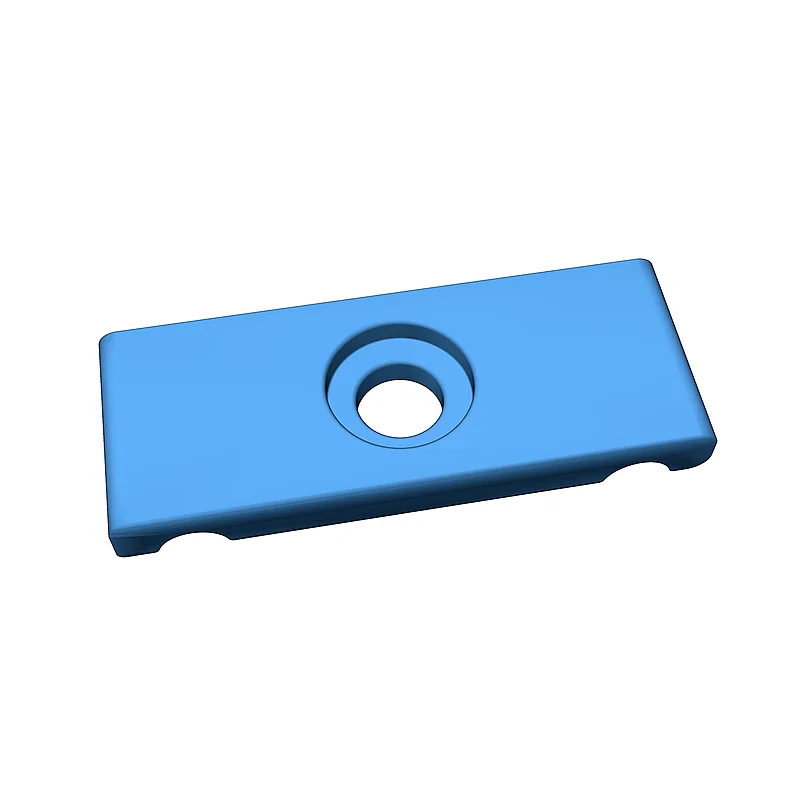

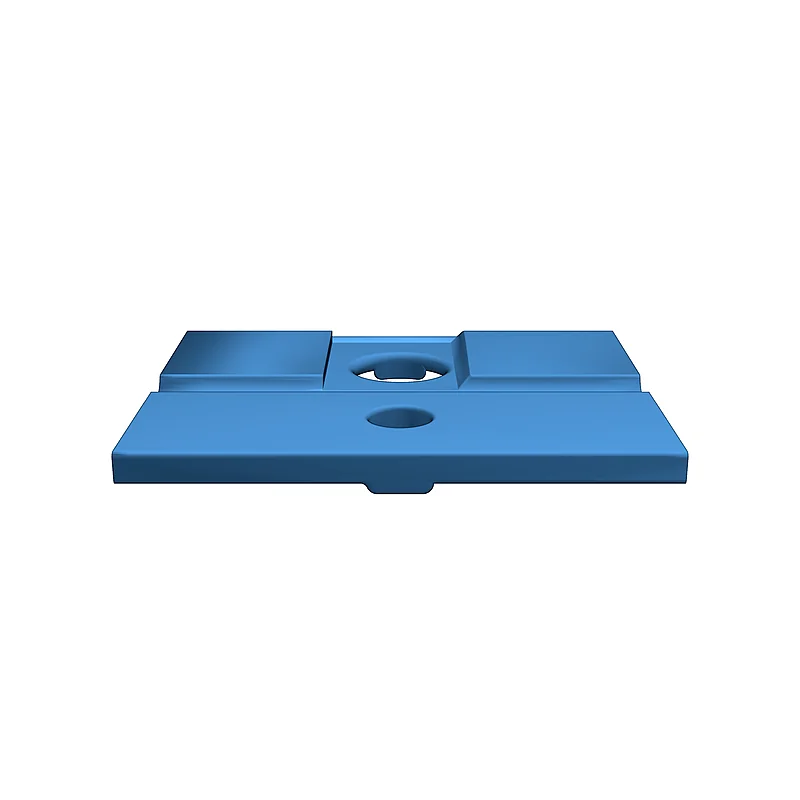

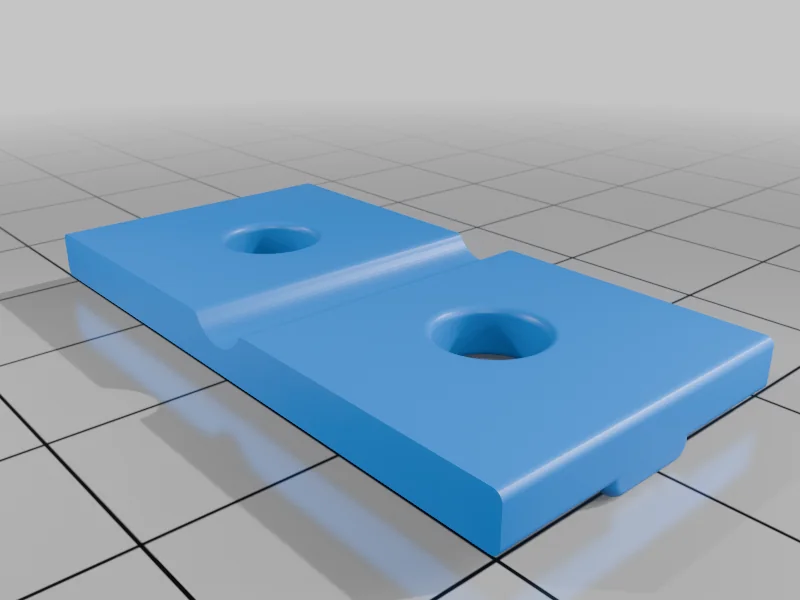

- Тримачі для тормозної лінії NiCop
- Станція для пайки та флюс
- Кусачки для трубок
- Ferrite cores і термоусадка
Рекомендується використовувати PETG або ASA, хоча TPA і TPU також показали відмінні результати. Налаштування антени вимагає використання VNA для точних коригувань після складання.
