Мини-квадрокоптер OpenRC 220 FPV
admin | 06.03.2026
3D Предпросмотр
Загрузка 3D модели...
Галерея (52)

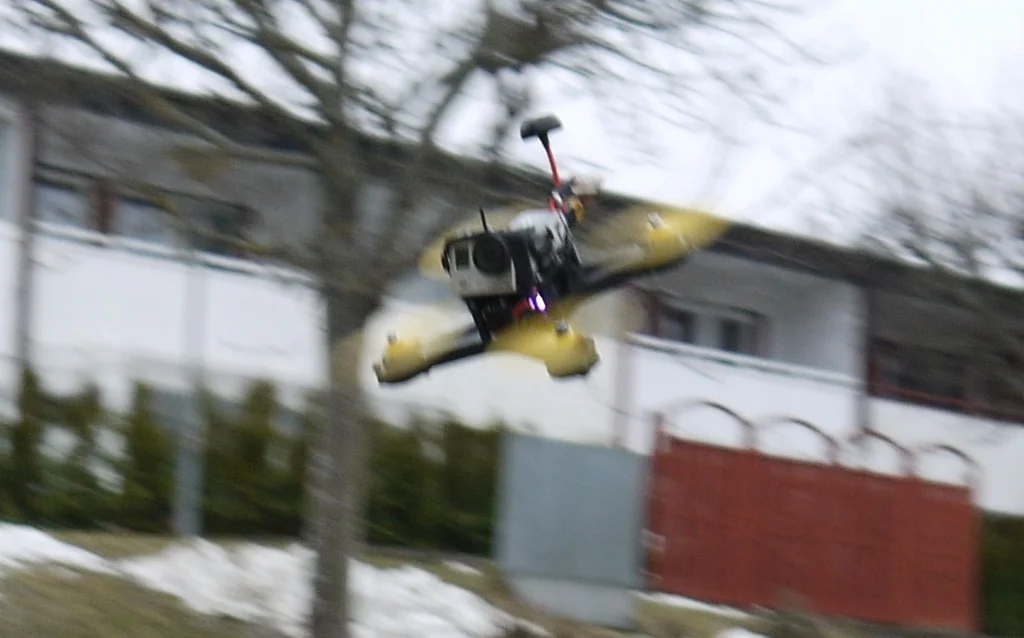

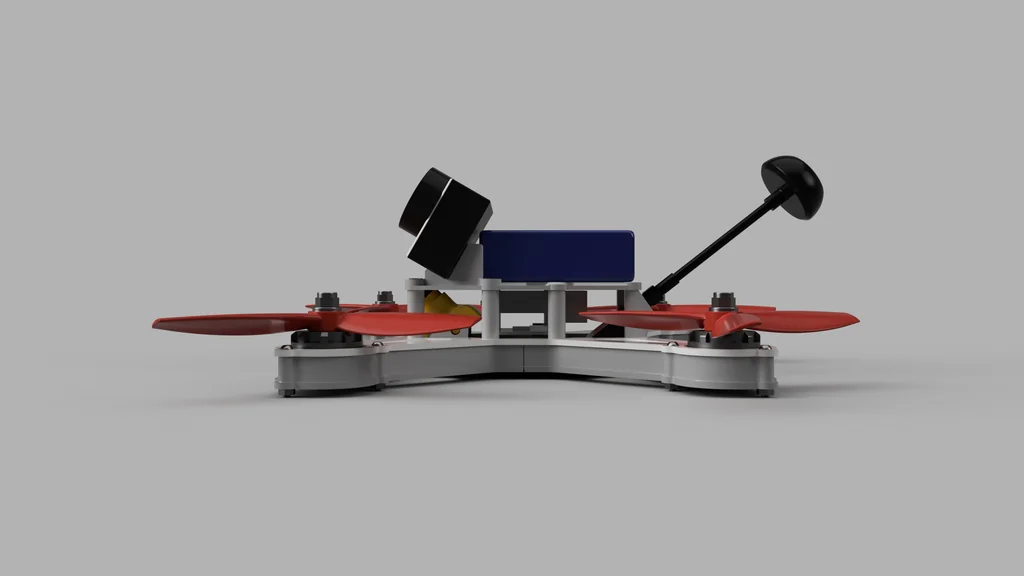

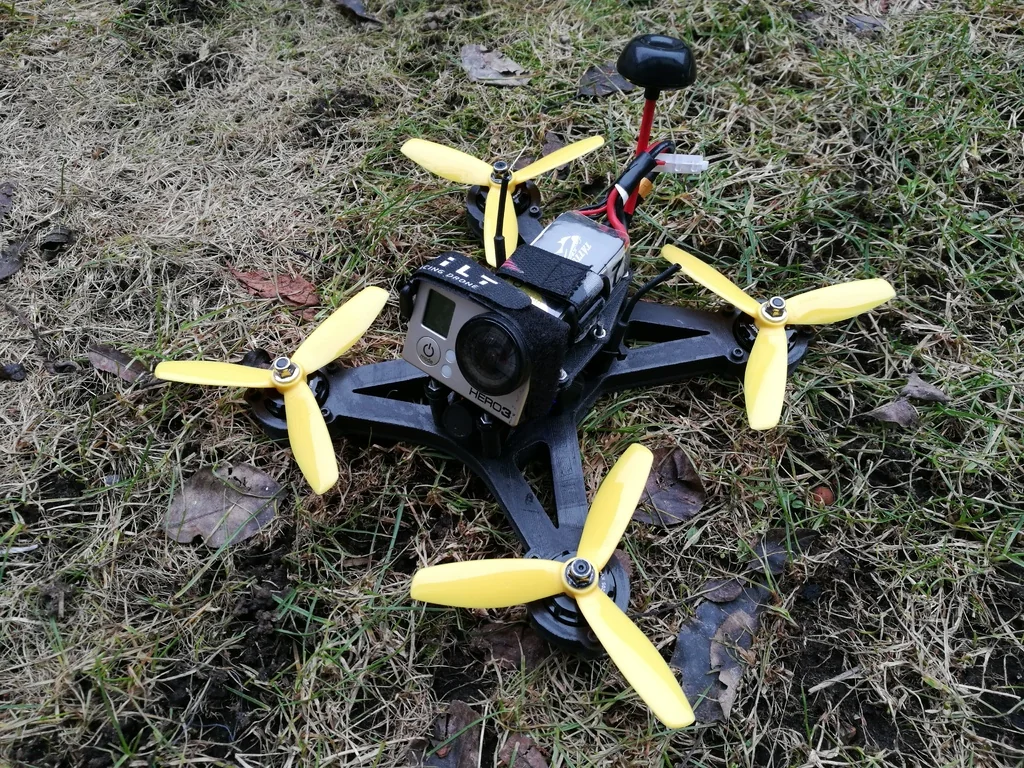

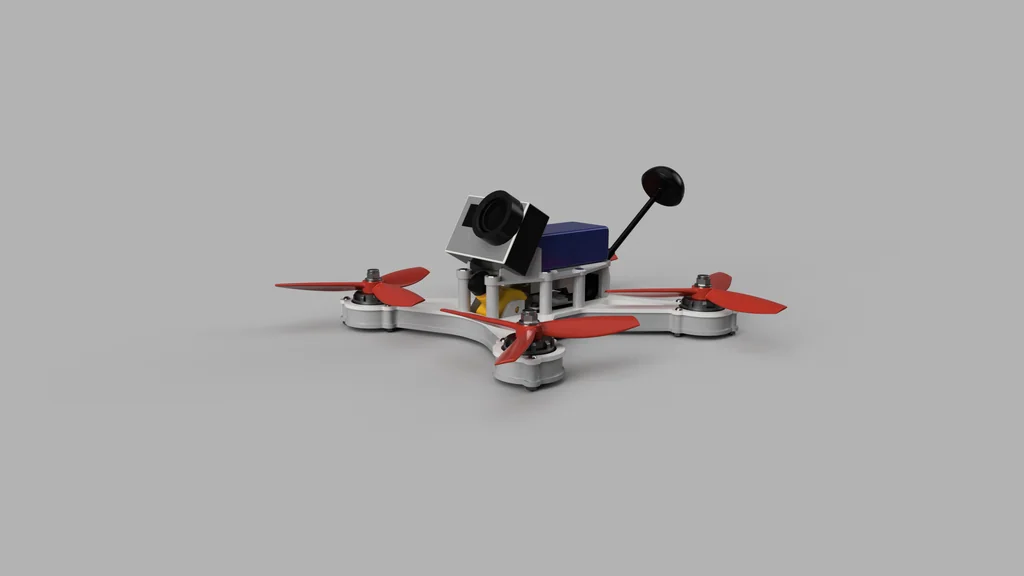

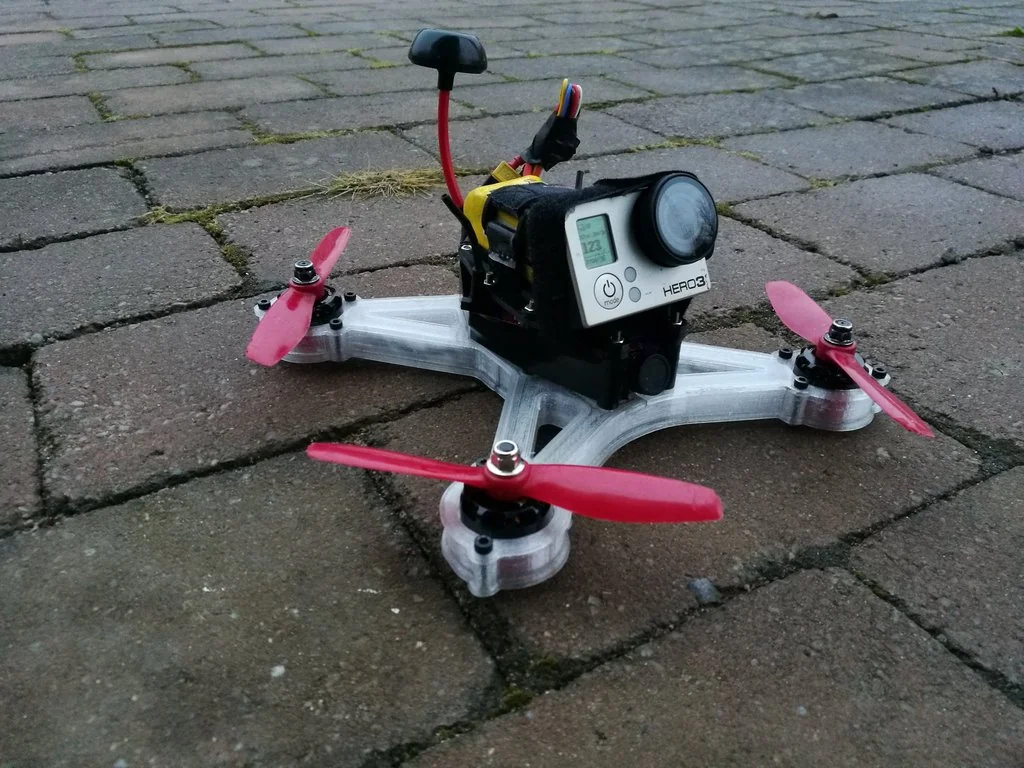

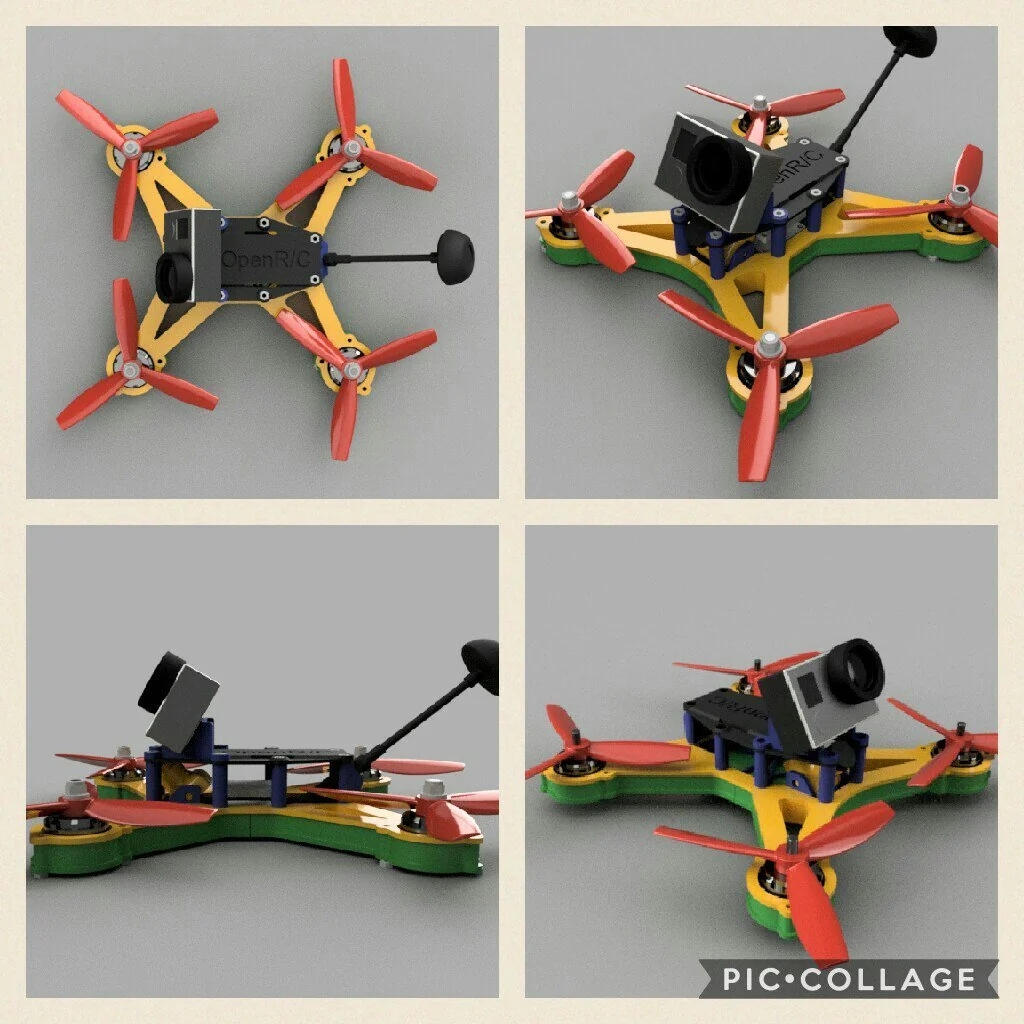

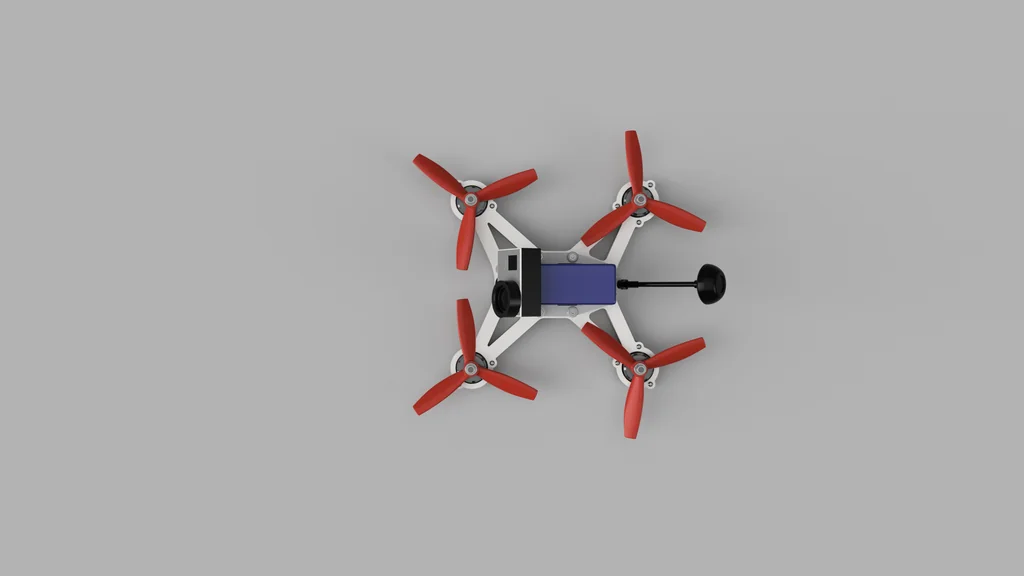

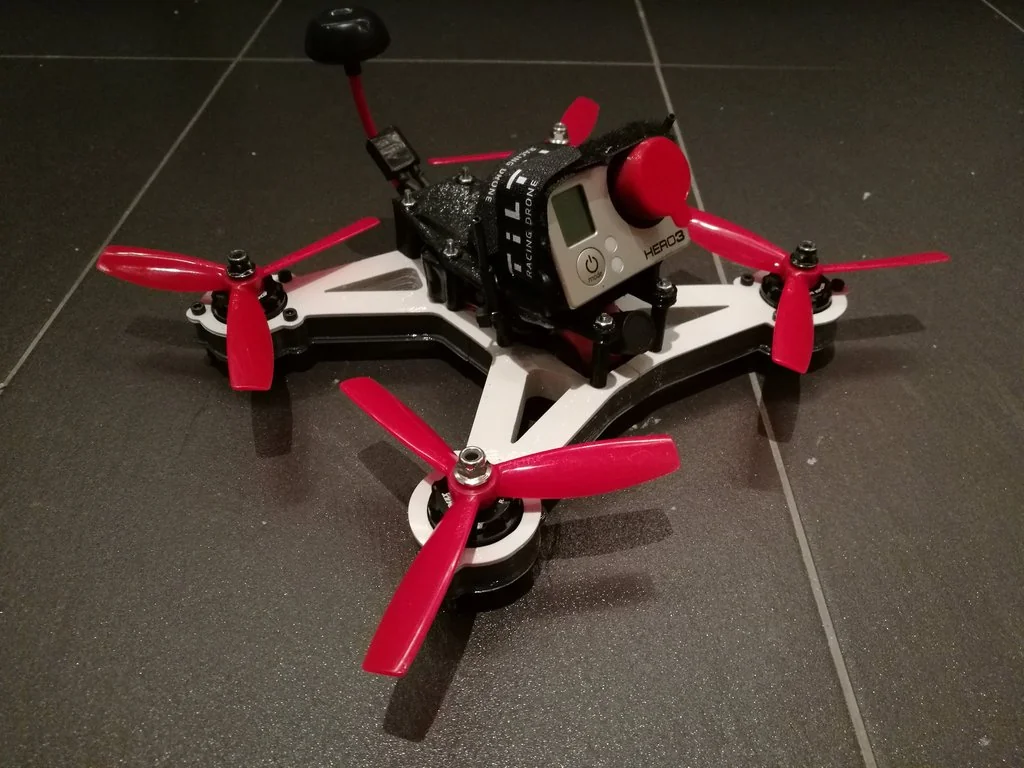

Пожалуйста, поддержите меня на Patreon: ВАЖНОЕ ЗАМЕЧАНИЕ: пройдет некоторое время, прежде чем я получу еще один набор электроники, чтобы я мог сделать для этого серию «Создавай вместе со мной», извините. Так что, если вы не знакомы с FPV, квадроциклами и не работаете с электроникой, возможно, лучше подождать. Также необходимо некоторое программирование радио и полетного контроллера. Если вы все еще не можете дождаться, я настоятельно рекомендую вам ознакомиться с ресурсами о FPV ниже, прежде чем даже думать о запуске этого проекта. Джошуа Бардуэлл на YouTube: Проект Blue Falcon на YouTube: Веб-сайт Propwashed: Мини-квадрокоптер OpenRC 220 FPV — второй квадрокоптер, присоединившийся к семейству продуктов OpenRC. Это модульная, «самонесущая» конструкция, что означает, что конструкция становится максимально прочной, когда она собрана вместе со всеми другими частями. Это размер 220 мм с использованием 5-дюймовых опор, и идея состоит в том, чтобы напечатать все детали из достаточно гибкого материала, чтобы обеспечить лучшую ударопрочность, например, такой материал, как нейлон, позволит немного «поддаваться» и, таким образом, лучше поглощать сильный удар при столкновении. Детали сами по себе будут казаться «слишком гибкими», но как только они будут установлены на место и правильно закреплены винтами, они станут достаточно жесткими. Может подойти даже что-то вроде PCTPE, еще не пробовал. Во время тестирования я обнаружил, что Сополиэстер, такой как colorFabb HT на основе нитей Color Amphora HT5300 или нейлона, лучше всего подходит для этого дизайна. Смесь CF, такая как colorFabb XT-CF20 и NylonX от Matterhackers, уменьшит вес примерно на 20%. Как всегда, вопросы лучше задавать в сообществе в Google+ или Facebook. Ниже приведен список необходимых печатных деталей: 6x — OpenRC_Mini_Quad_22mm_Spacer.stl 1x - OpenRC_Mini_Quad_Electronics_Frame.stl 1x - OpenRC_Mini_Quad_FPV_Ant_Lower.stl 1x - OpenRC_Mini_Quad_FPV_Ant_Upper.stl 1x - OpenRC_Mini_Quad_GoPro_Holder.stl 2x - OpenRC_Mini_Quad_Main_Body_Bottom.stl 2x - OpenRC_Mini_Quad_Main_Body_Top.stl 1x - OpenRC_Mini_Quad_Top_Deck.stl Для сборки также потребуются винты и гайки: Необходимое оборудование: 20x – гайки M3 16x – винты M3 для двигателей (поставляются в комплекте с двигателями) 12x – Винты М3х12 8х – Винты М3х42 Вот список рекомендуемой электроники и других вещей, необходимых для запуска Mini Quad в воздух: Настройки печати и инструкции
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-

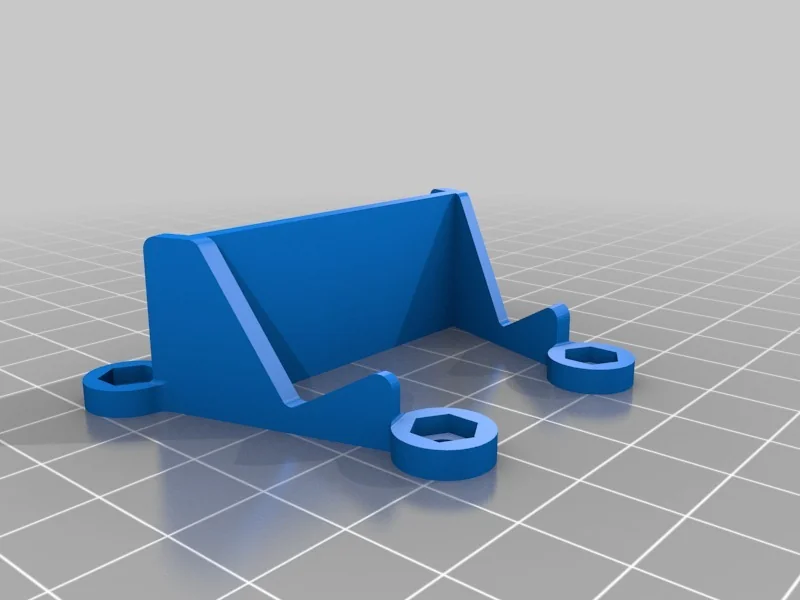

OpenRC_Mini_Quad_GoPro_Holder.stl Тип: stl | Размер: 0.08 MBСкачать
-
OpenRC_Mini_Quad_FPV_Ant_Lower.stl Тип: stl | Размер: 0.07 MBСкачать
-

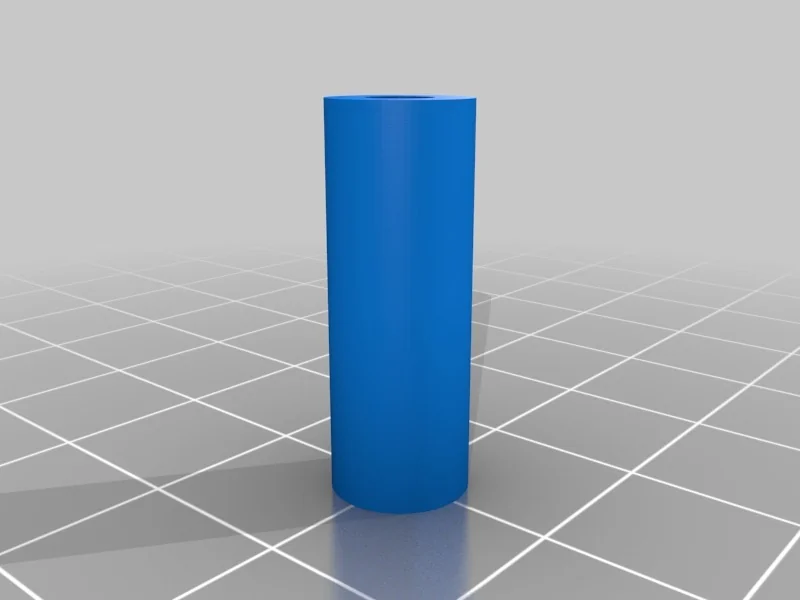

OpenRC_Mini_Quad_22mm_Spacer.stl Тип: stl | Размер: 0.06 MBСкачать
-
OpenRC_Mini_Quad_Electronics_Frame.stl Тип: stl | Размер: 0.15 MBСкачать
-

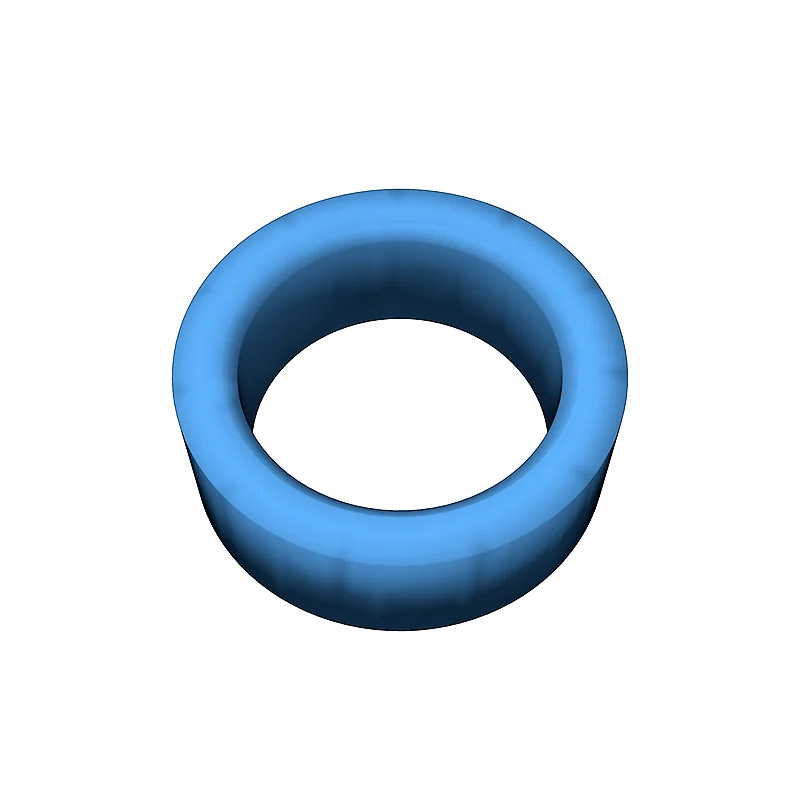

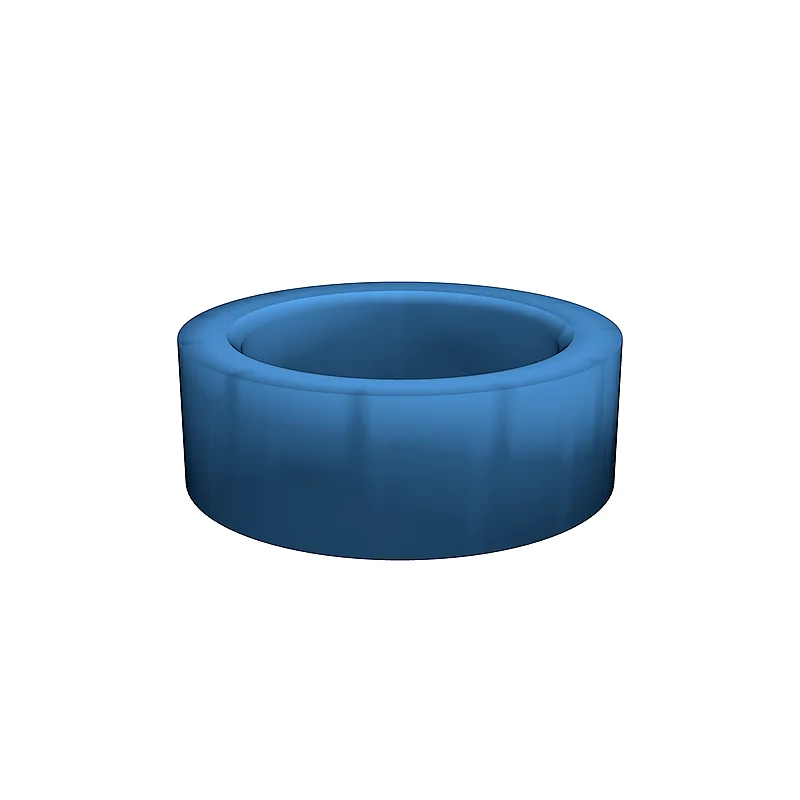

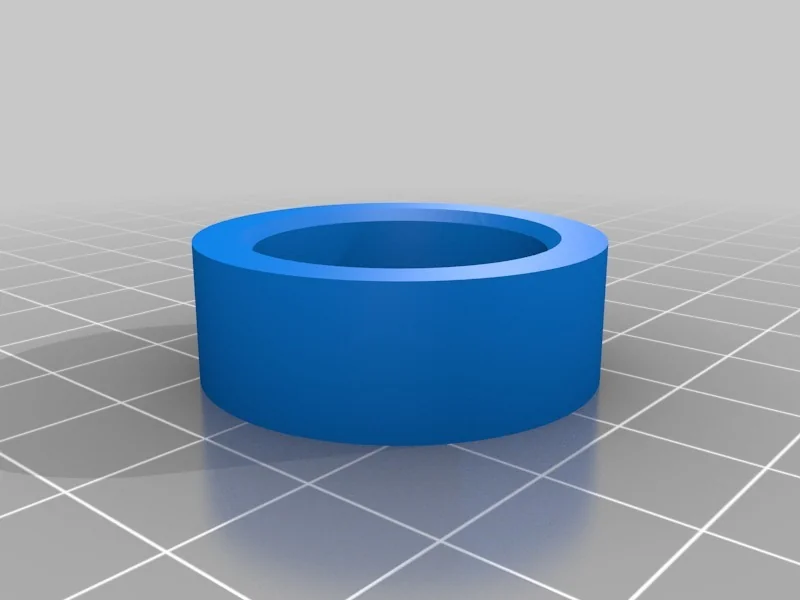

GoPro_Lens_Protector.stl Тип: stl | Размер: 0.04 MBСкачать
-
OpenRC_Mini_Quad_Main_Body_Top.stl Тип: stl | Размер: 0.24 MBСкачать
-
OpenRC_Mini_Quad_FPV_Ant_Upper.stl Тип: stl | Размер: 0.07 MBСкачать
-
OpenRC_Mini_Quad_GoPro_Holder.stl Тип: stl | Размер: 0.08 MBСкачать
-

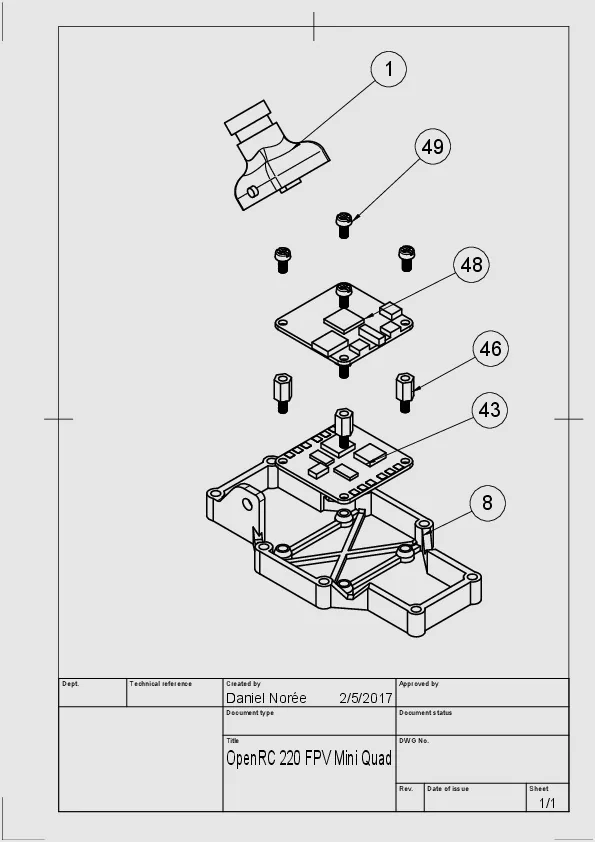

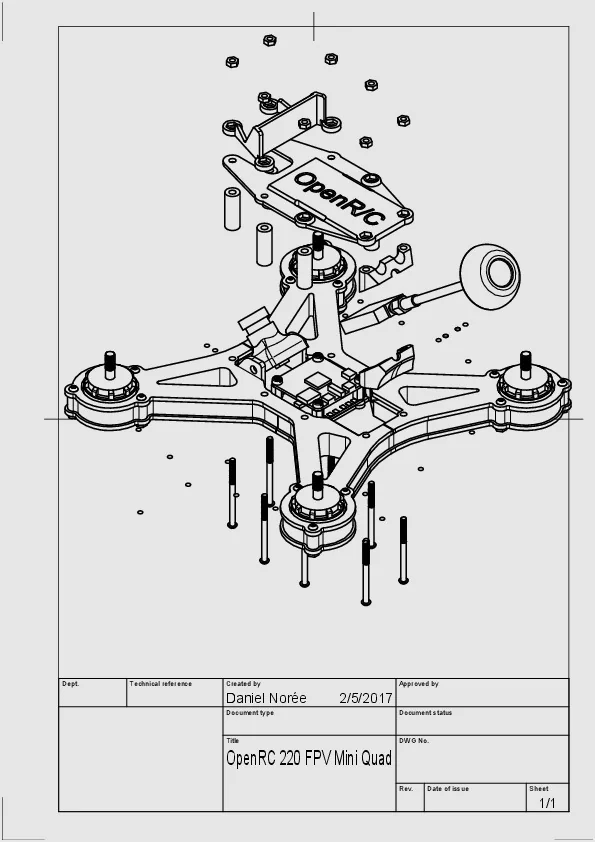

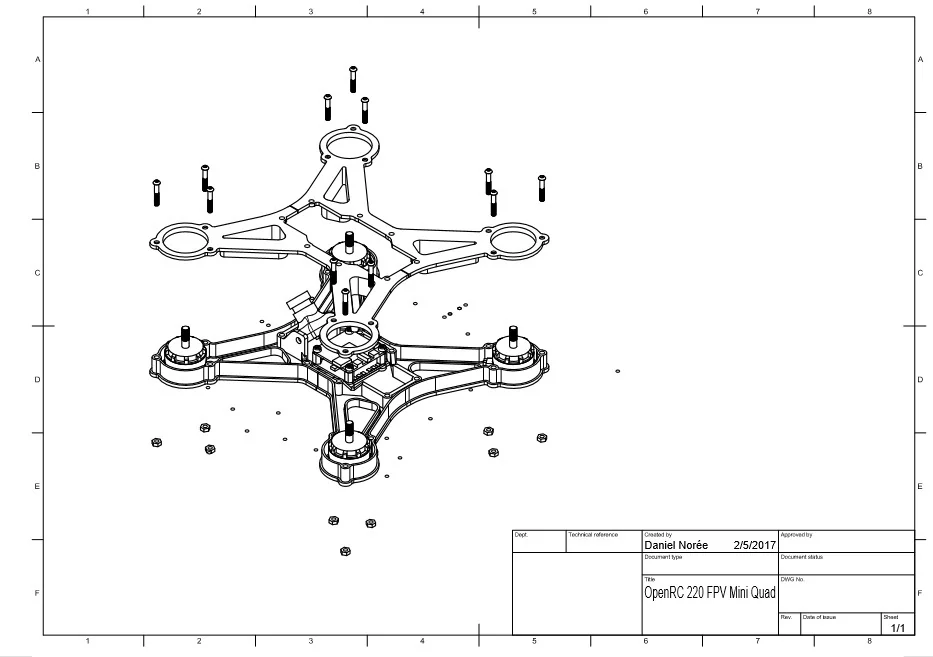

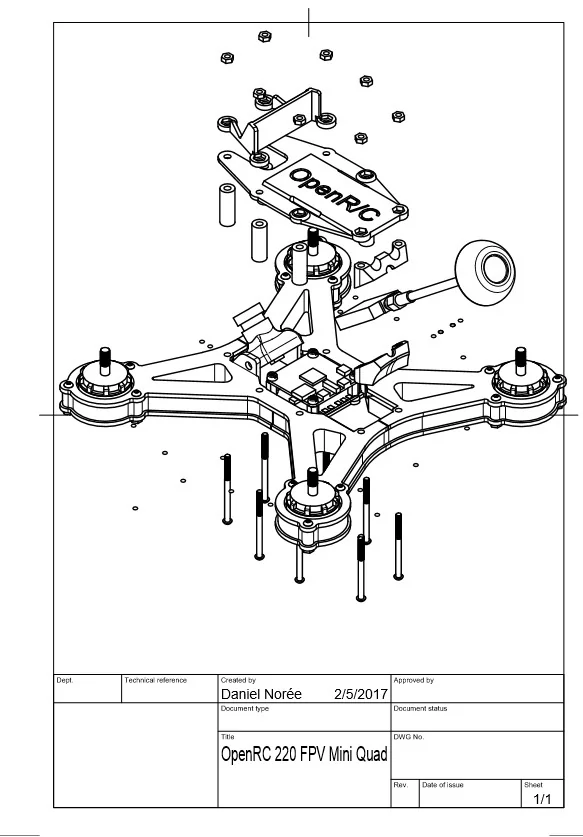

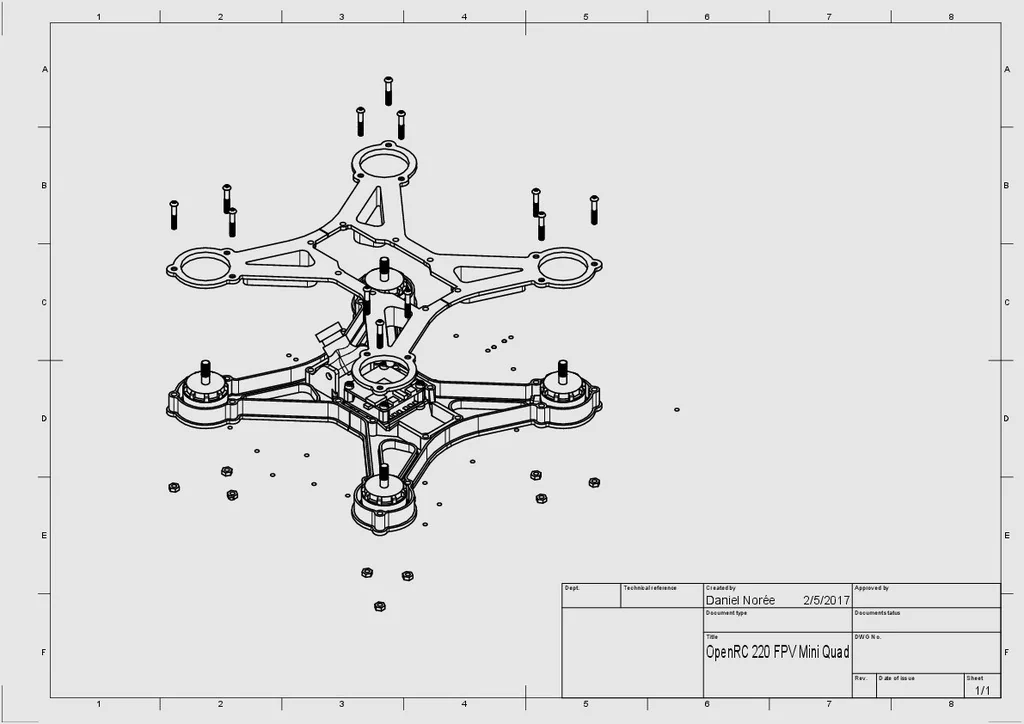

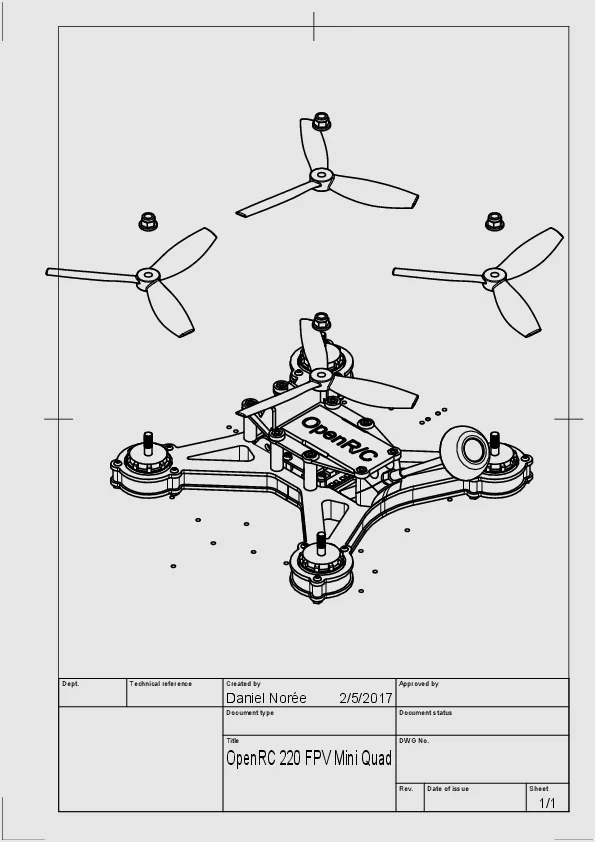

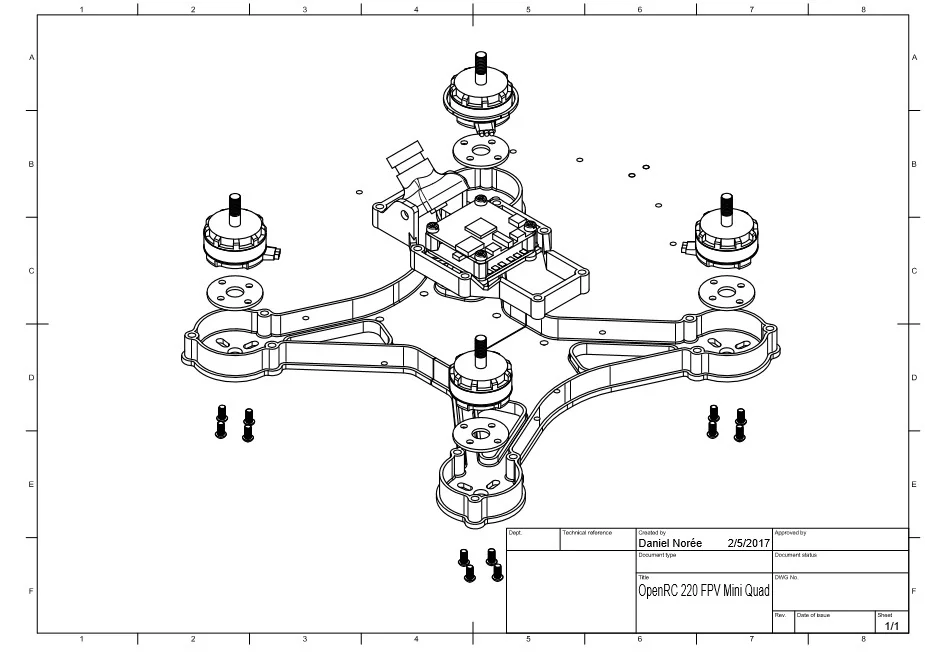

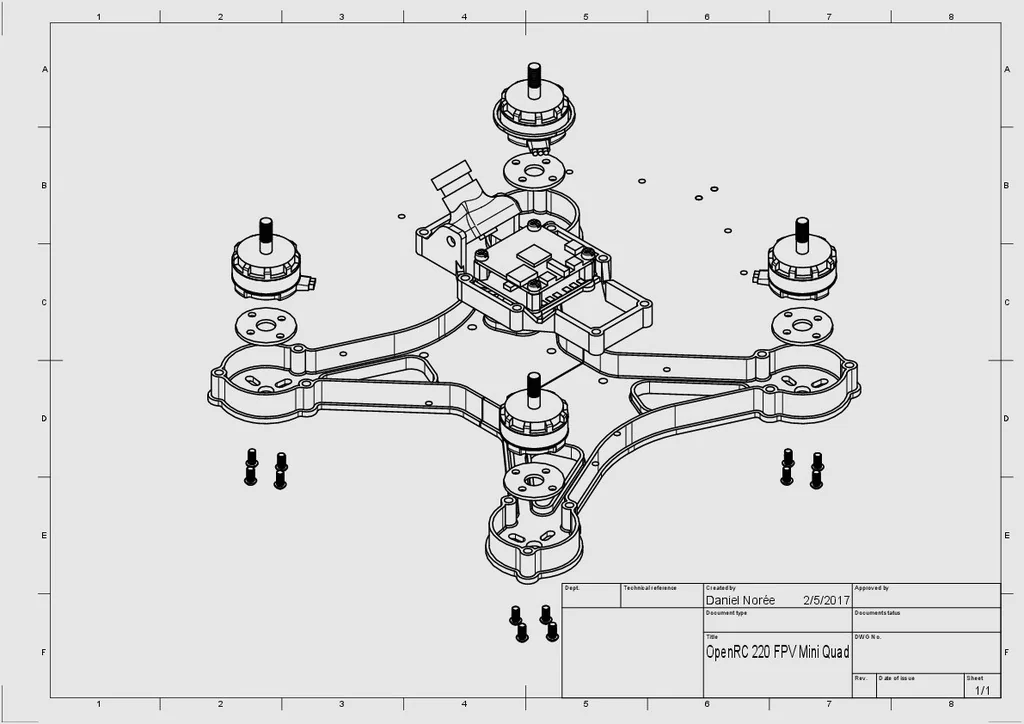

OpenRC_220_FPV_Mini_Quad_Exploded_1.pdf Тип: pdf | Размер: 0.17 MBСкачать
-
OpenRC_220_FPV_Mini_Quad_Exploded_3.pdf Тип: pdf | Размер: 0.18 MBСкачать
-

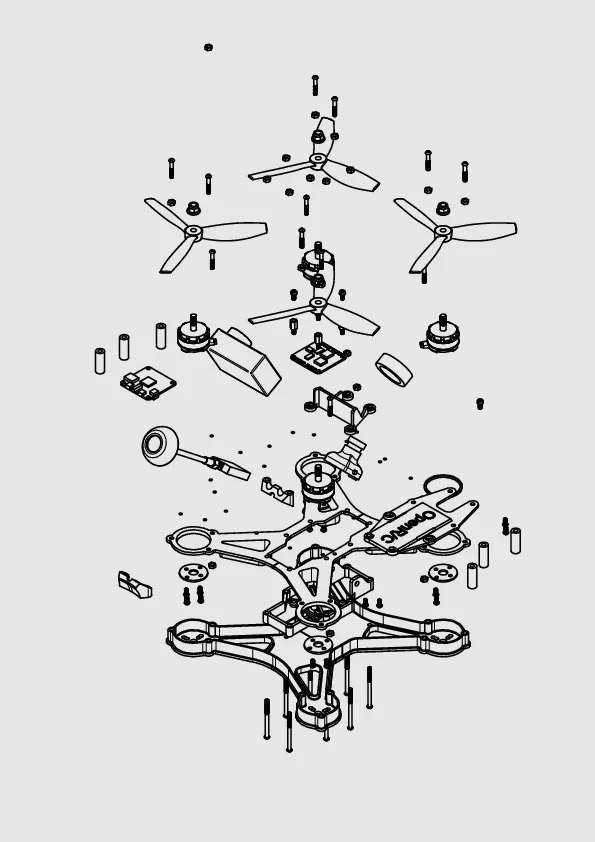

mini_quad_exploded.pdf Тип: pdf | Размер: 0.16 MBСкачать
-
OpenRC_220_FPV_Mini_Quad_props_removed.pdf Тип: pdf | Размер: 0.15 MBСкачать
-
OpenRC_220_FPV_Mini_Quad_Exploded_4.pdf Тип: pdf | Размер: 0.13 MBСкачать
-
OpenRC_220_FPV_Mini_Quad_Exploded_2.pdf Тип: pdf | Размер: 0.18 MBСкачать
-

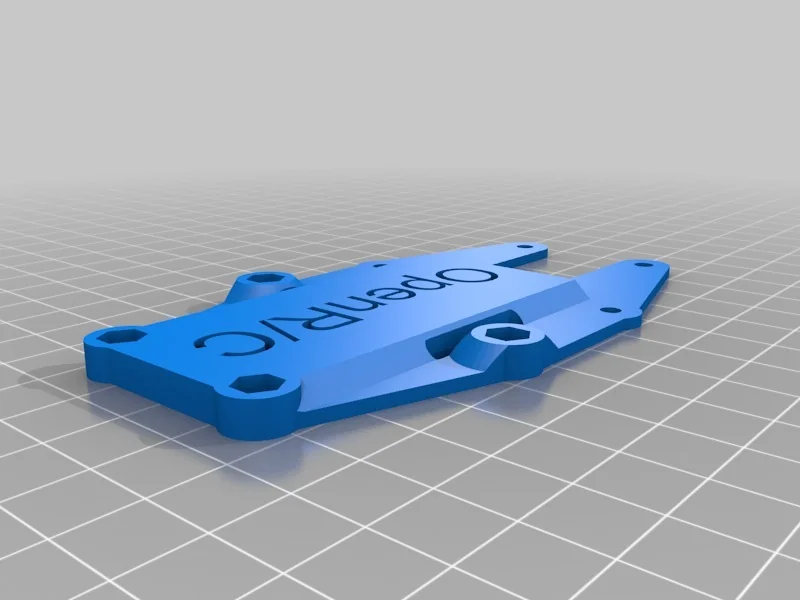

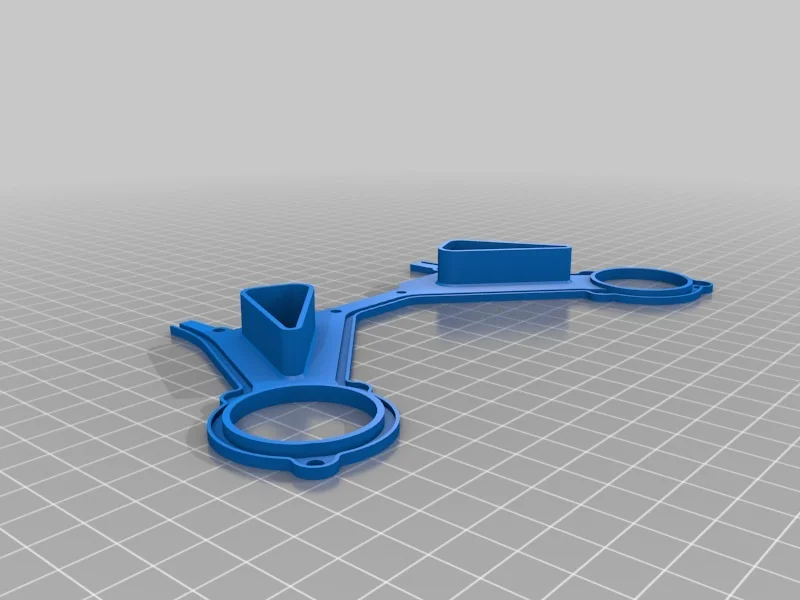

OpenRC_Mini_Quad_Top_Deck.stl Тип: stl | Размер: 0.18 MBСкачать
-

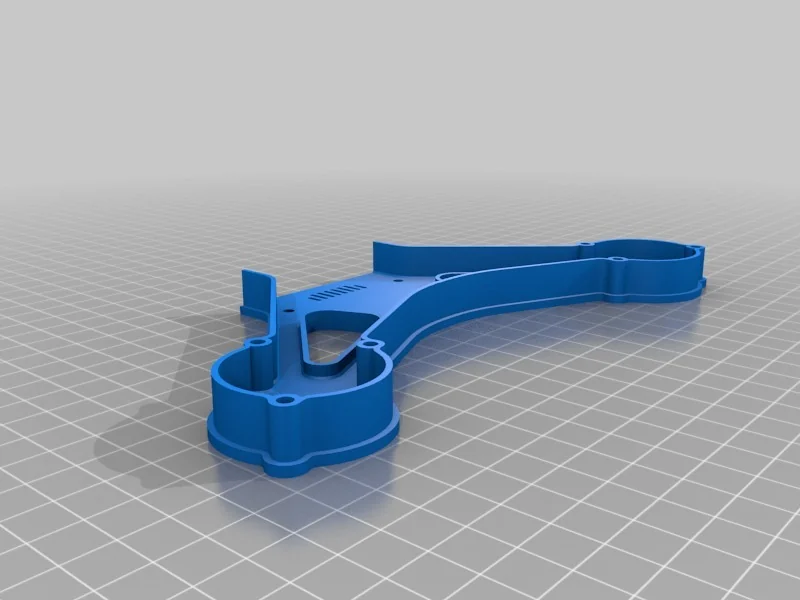

OpenRC_Mini_Quad_Main_Body_Bottom.stl Тип: stl | Размер: 0.32 MBСкачать
-

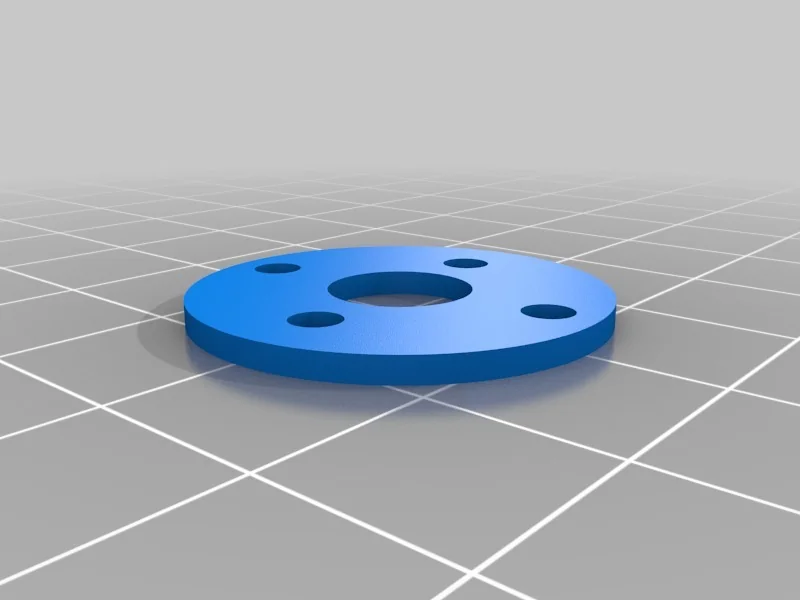

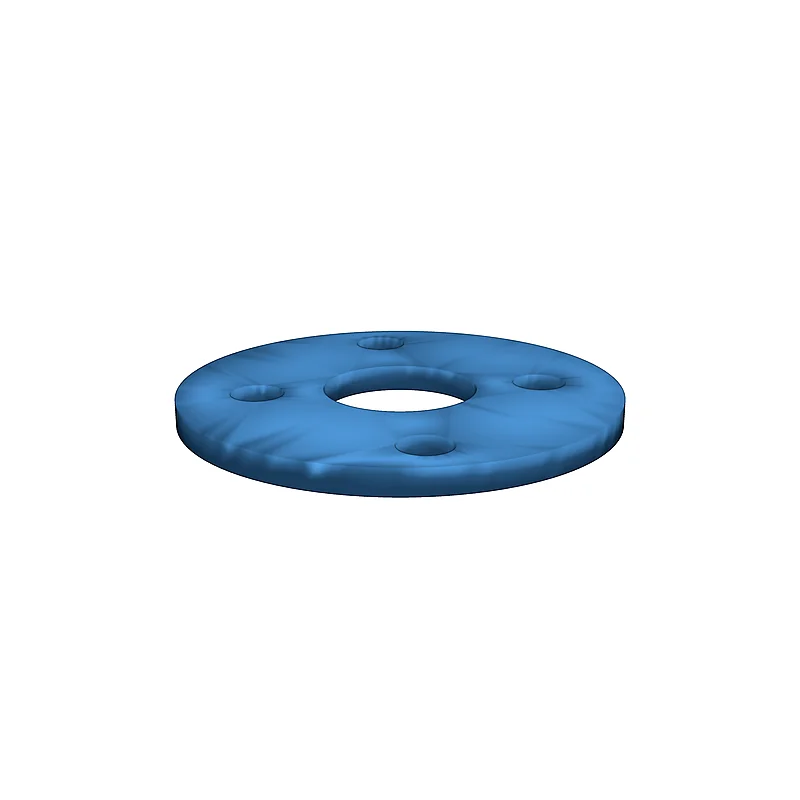

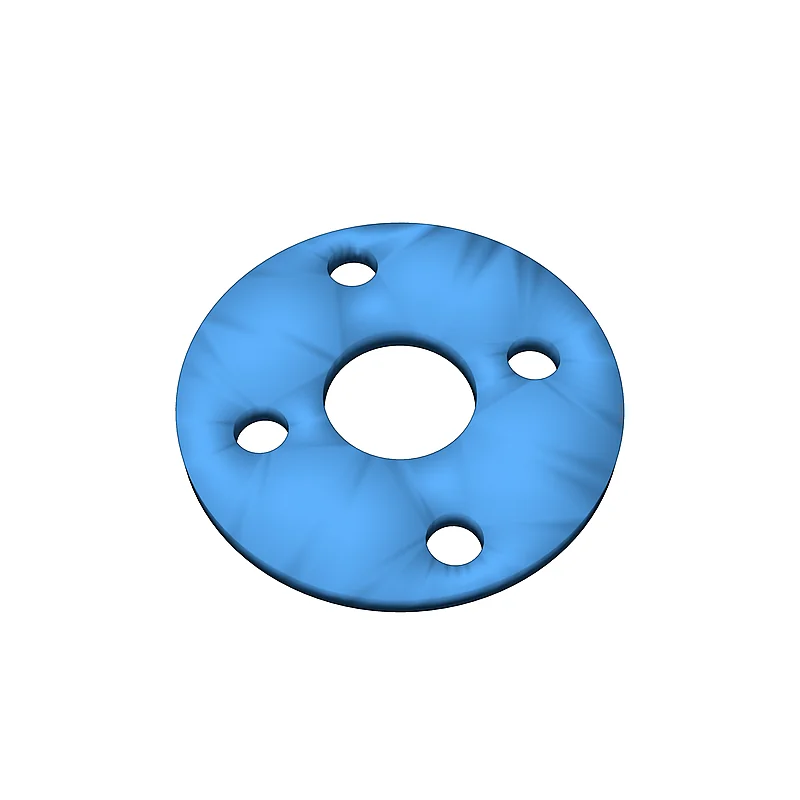

OpenRC_Mini_Quad_Motor_Spacer_Soft_Mount.stl Тип: stl | Размер: 0.06 MBСкачать
-
OpenRC_220_FPV_Mini_Quad.step Тип: step | Размер: 7.66 MBСкачать
