Филиментный сухой бокс из контейнера для хранения пищи (Улучшенная версия)
admin | 07.03.2026
3D Предпросмотр
Загрузка 3D модели...
Галерея (38)

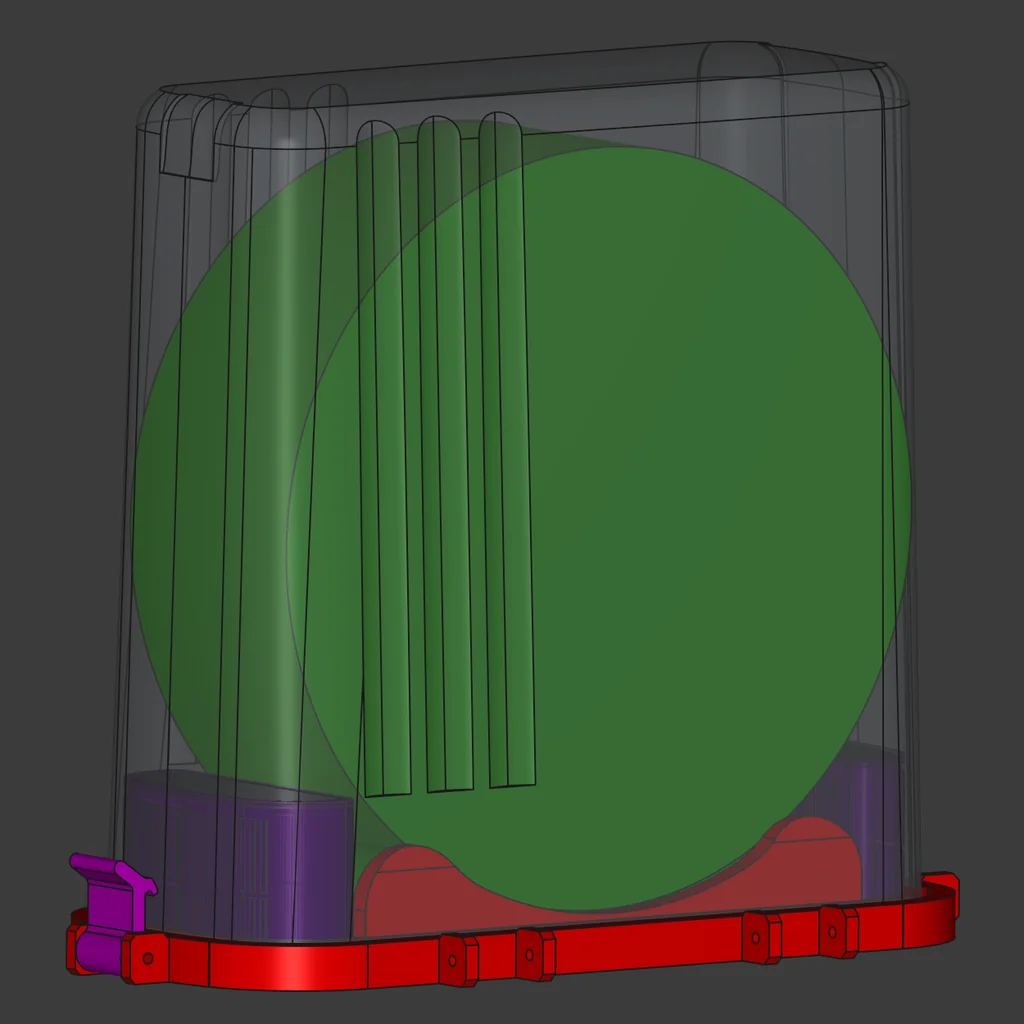

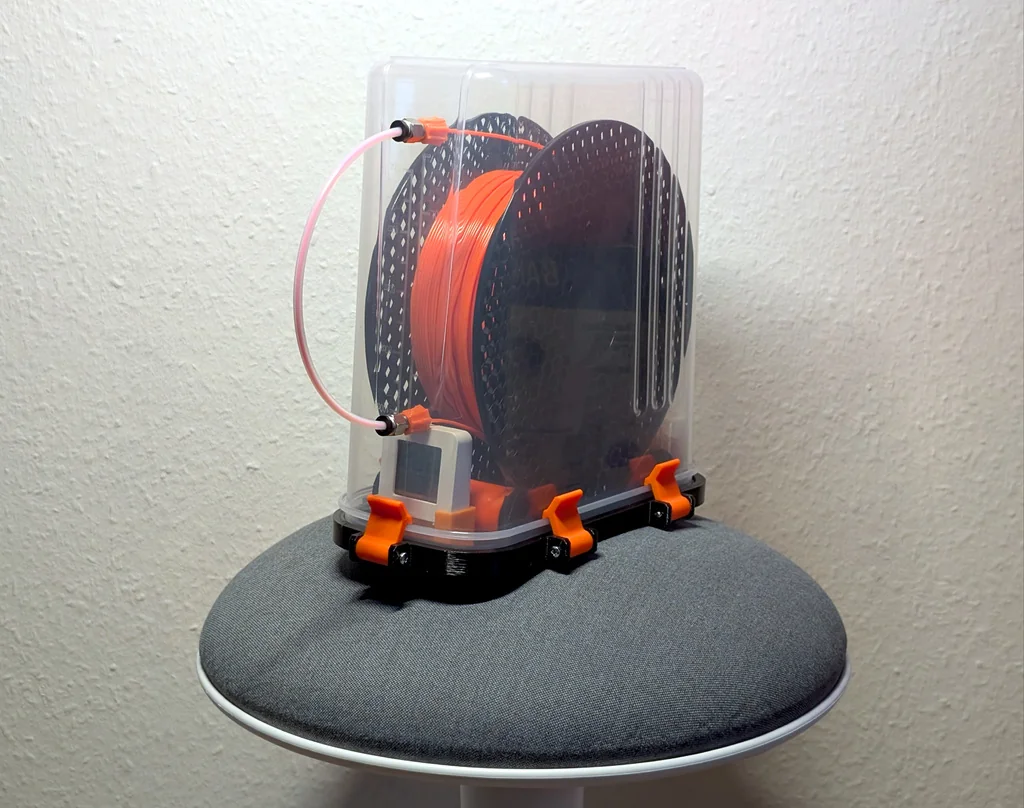

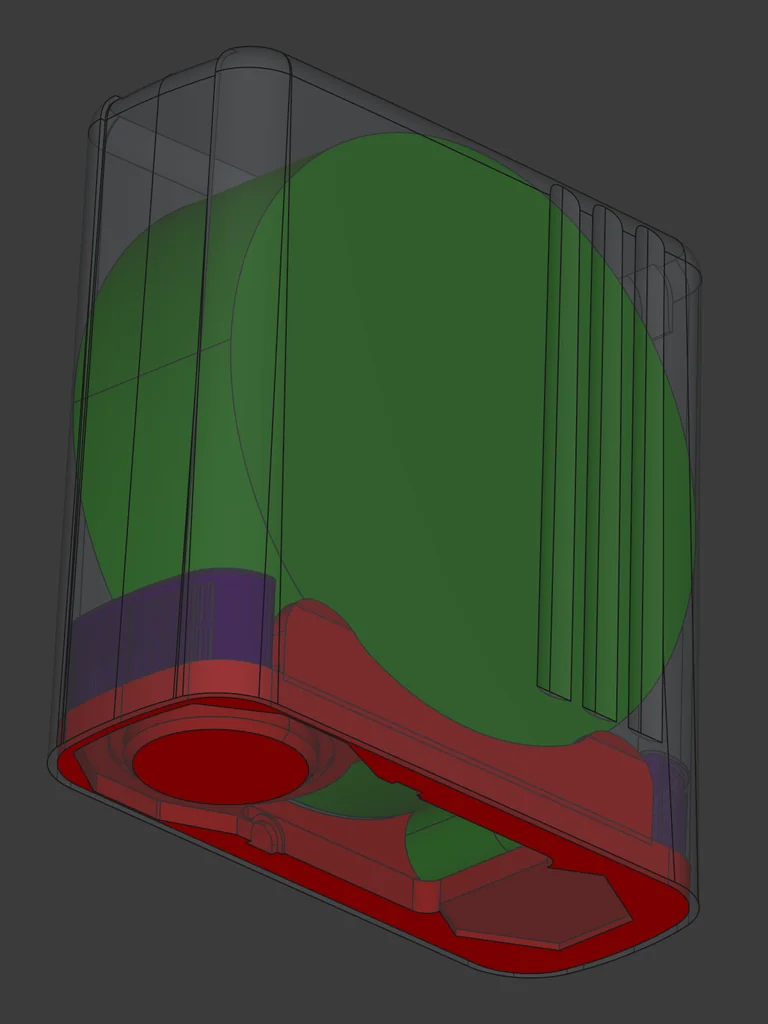

Преобразуйте свой 4-литровый контейнер для хранения еды в устройство для хранения филамента для катушек массой 1 кг с диаметром 200 мм и шириной до 70 мм. Убедитесь, что вы покупаете правильный контейнер. Имеется две версии: правильная более дорогая на eBay и имеет три узкие канавки с одной стороны. Производитель: Guangzhou Baomei Network Technology Co., Ltd. Модель: GZ12 (возможно, и другие в диапазоне GZ01 до GZ100). Вторая версия с одной большой канавкой не подходит для этого проекта, так как она слишком узкая для свободного вращения катушки. Я начал с неё, но отказался, заметив проблему. Я загрузил простой нижний вставной элемент, который расширяет узкую часть контейнера для создания большего пространства. Если вам нравится этот дизайн, пожалуйста, оставьте ♥️сердечко. Спасибо!
Материалы:
- [1x] Контейнер для хранения пищи (4 л)
- [6x] Винт M3 x 30 мм
- [4x] Подшипник 608 (например, 608 2RS; 8x22x7мм)
- [1x] Пневматический соединитель PC4-M4
Сборка:

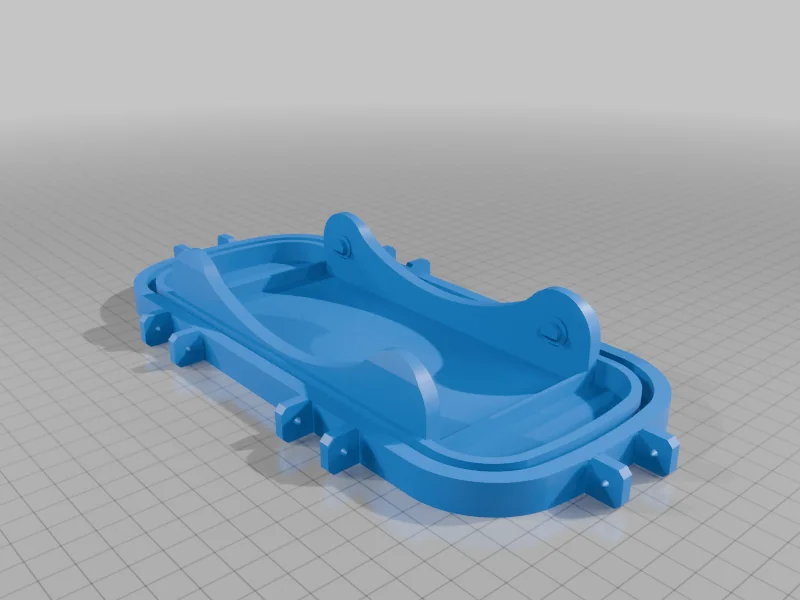

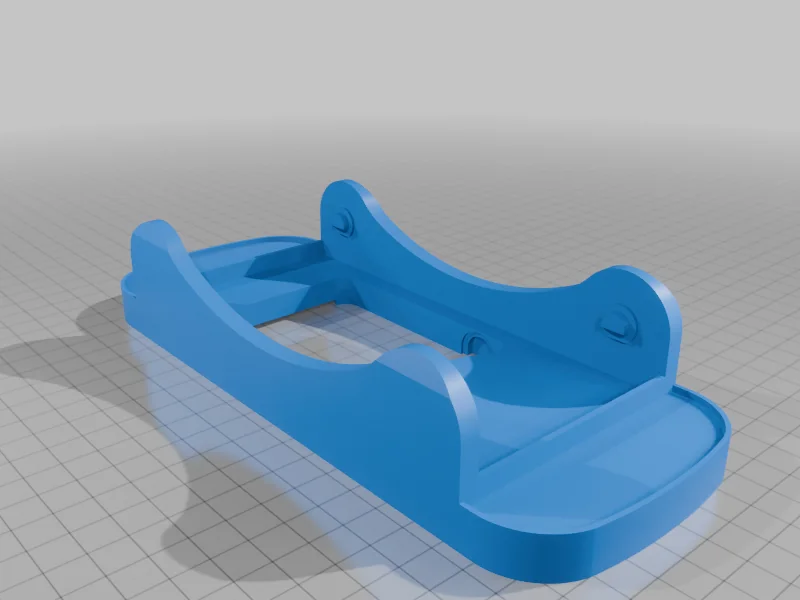

Печатайте кастомную крышку или вставку для оригинальной крышки контейнера. Кастомная крышка большая и должна печататься под углом 45° на оси Z. Если не помещается на печатном столе, попробуйте вставку. Печатайте крышку и 6 защелок из PETG для лучшей гибкости. Установите уплотнитель от оригинальной крышки в канавку новой крышки и прикрепите защелки. Далее перейдите к колесам.

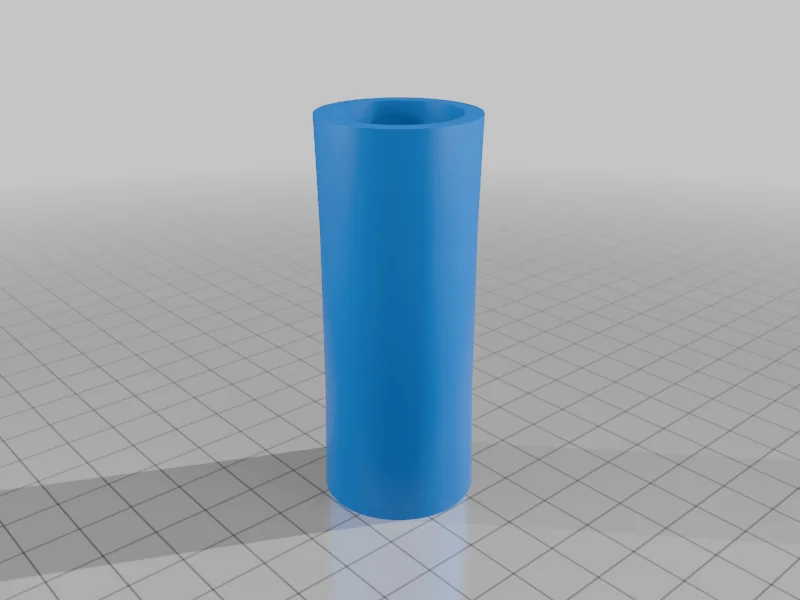

Колеса: Печатайте 2 колеса и устанавливайте подшипники. Вставьте ось основного элемента в одно колесо и аккуратно согните стороны для установки второго конца. Это хорошо работает с частями из PETG.

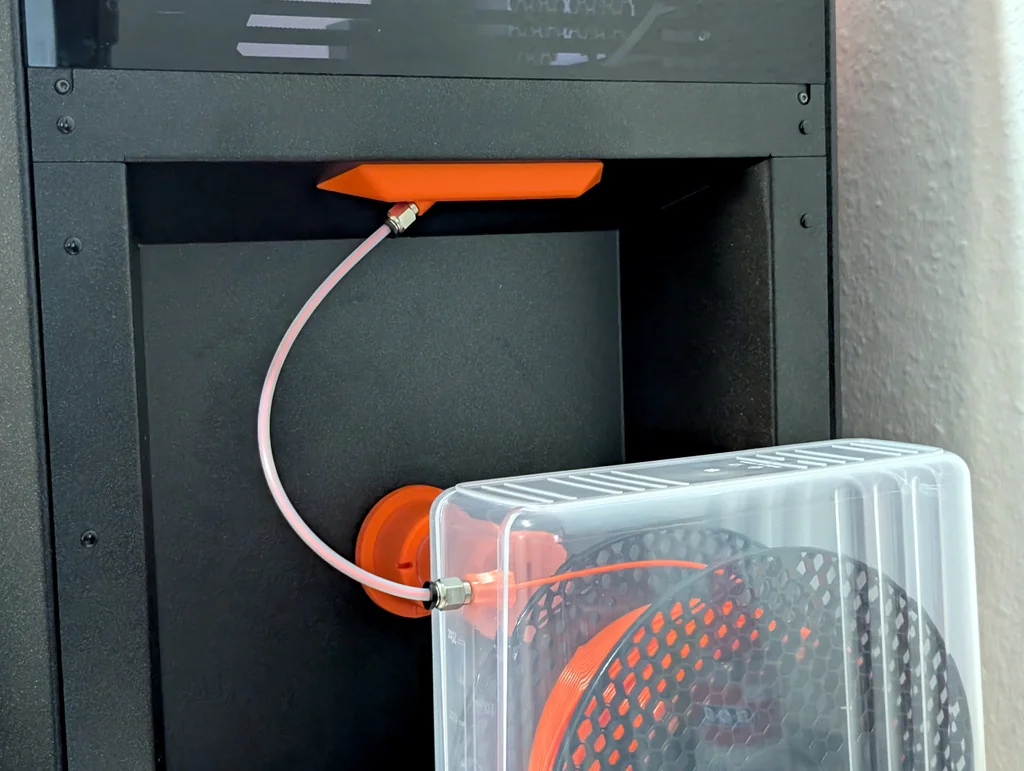

Пневматический соединитель: Просверлите отверстие для соединителя и аккуратно закрутите его, не перетягивая, чтобы не повредить контейнер.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
Filament_Container.FCStd Тип: fcstd | Размер: 3.83 MBСкачать
-
Filament_Container_-_Lid.stl Тип: stl | Размер: 2.64 MBСкачать
-
Filament_Container_-_Latch.stl Тип: stl | Размер: 0.24 MBСкачать
-
Filament_Container_-_Insert.stl Тип: stl | Размер: 1.38 MBСкачать
-
Filament_Container_-_Wheel.stl Тип: stl | Размер: 1.00 MBСкачать
-

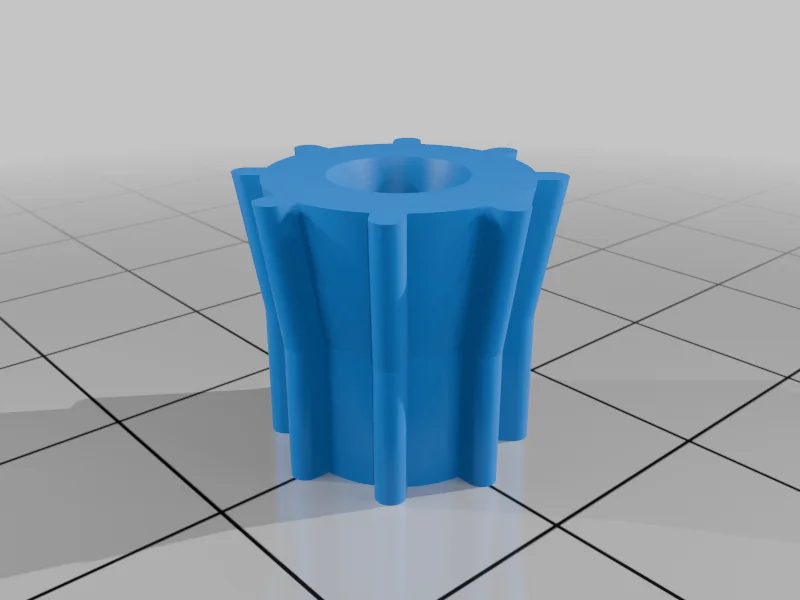

Filament_Container_-_PC4-M6_Counterpart.stl Тип: stl | Размер: 1.67 MBСкачать
-

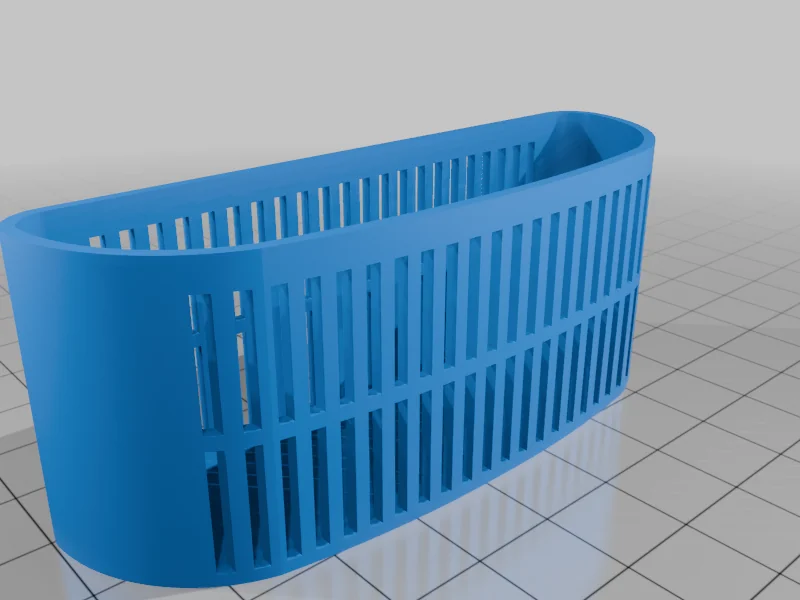

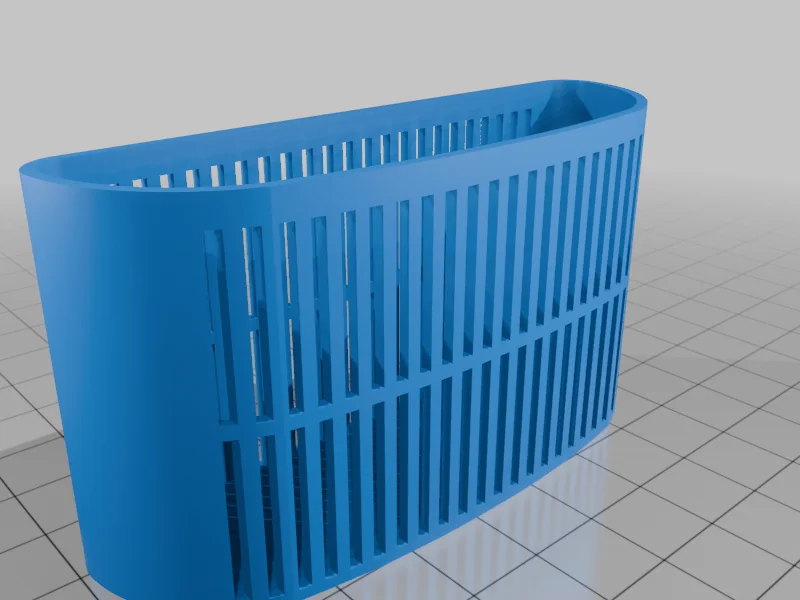

Filament_Container_-_Silica_Container_1.stl Тип: stl | Размер: 0.26 MBСкачать
-

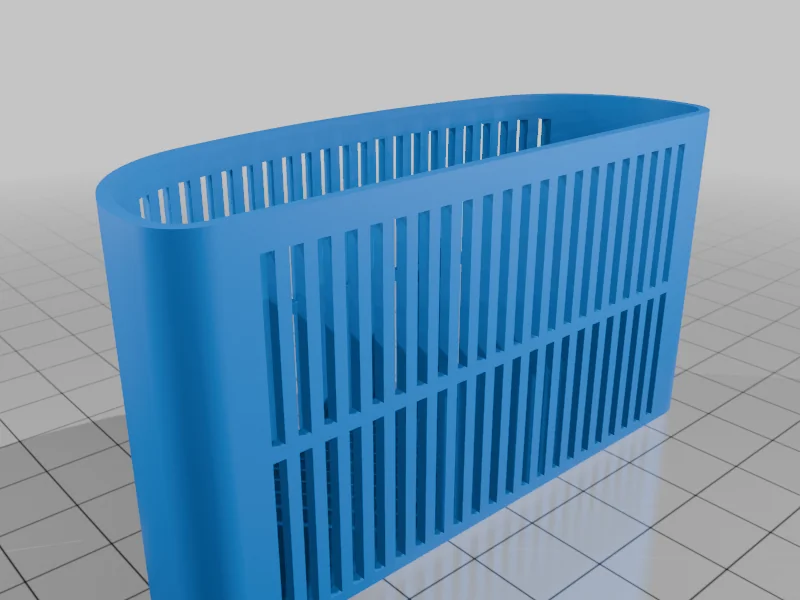

Filament_Container_-_Silica_Container_1_High.stl Тип: stl | Размер: 0.26 MBСкачать
-

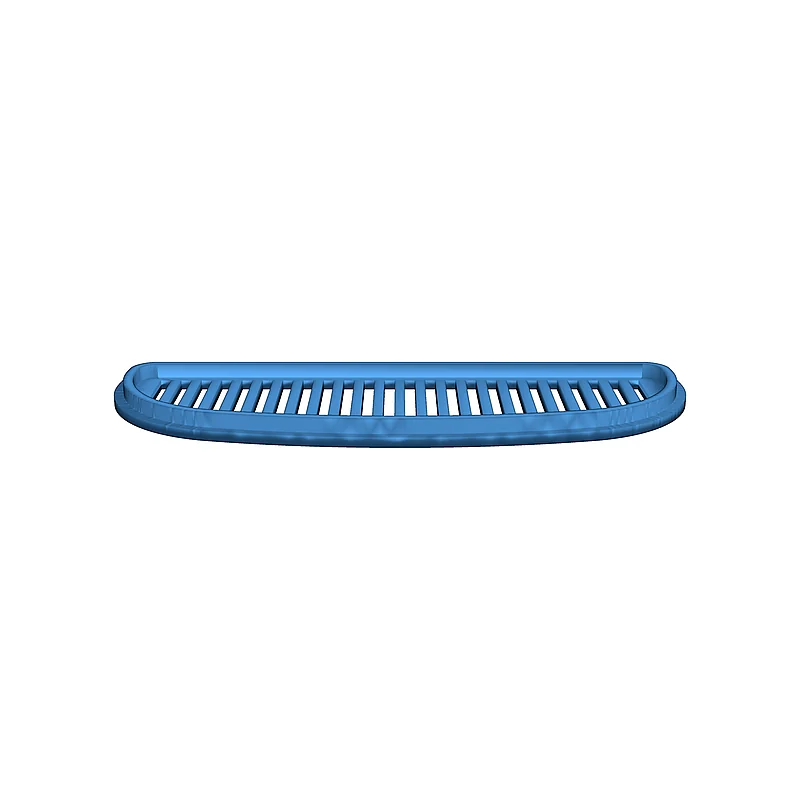

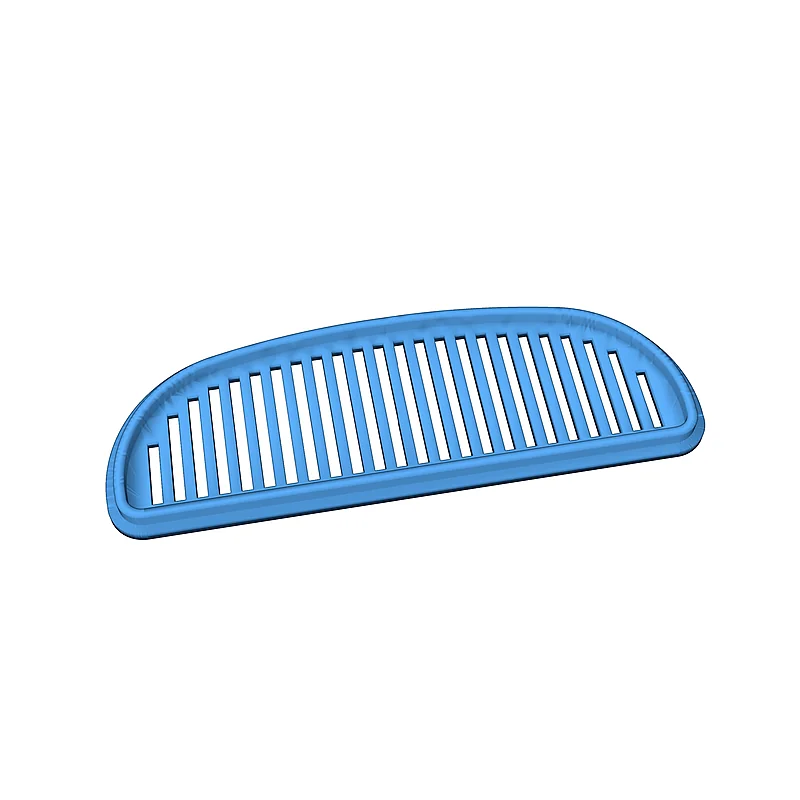

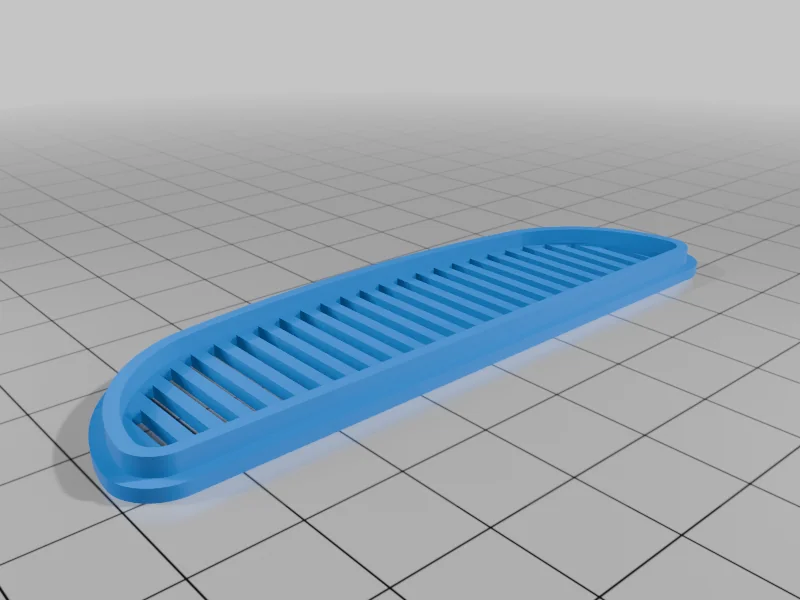

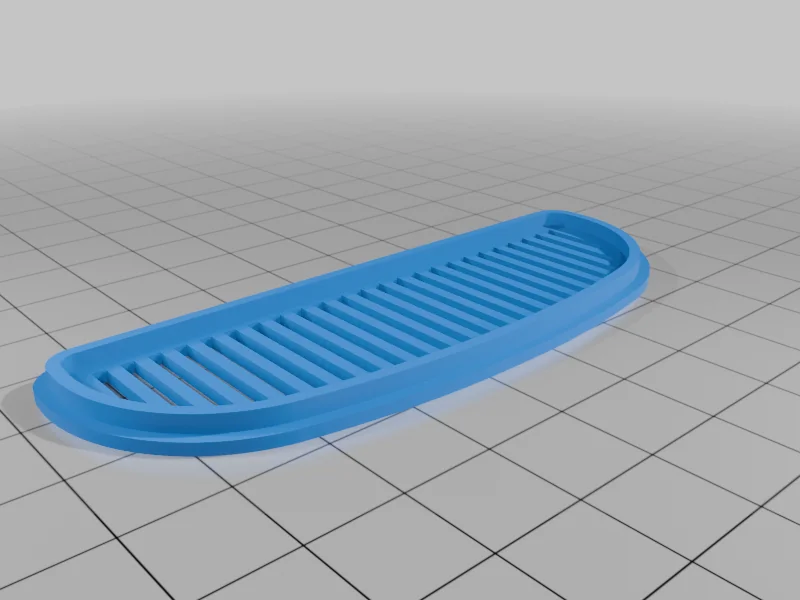

Filament_Container_-_Silica_Container_1_-_Lid.stl Тип: stl | Размер: 0.23 MBСкачать
-

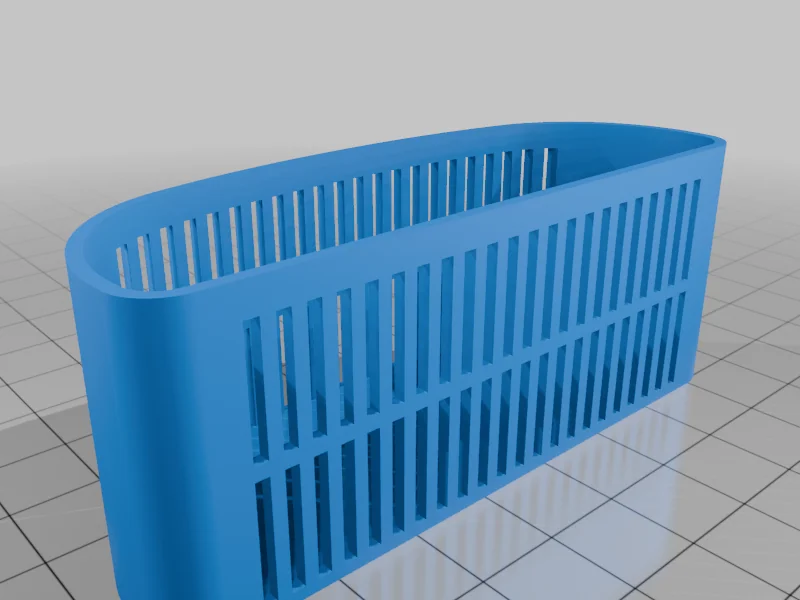

Filament_Container_-_Silica_Container_2.stl Тип: stl | Размер: 0.28 MBСкачать
-
Filament_Container_-_Silica_Container_2_High.stl Тип: stl | Размер: 0.28 MBСкачать
-
Filament_Container_-_Silica_Container_2_-_Lid.stl Тип: stl | Размер: 0.25 MBСкачать
