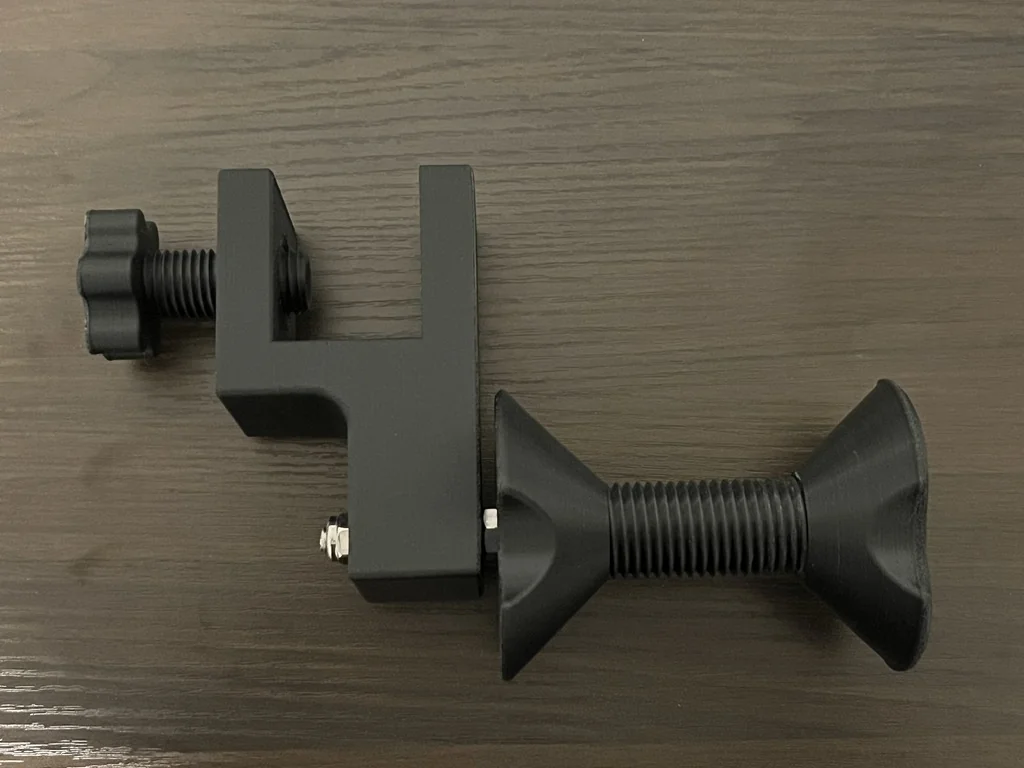

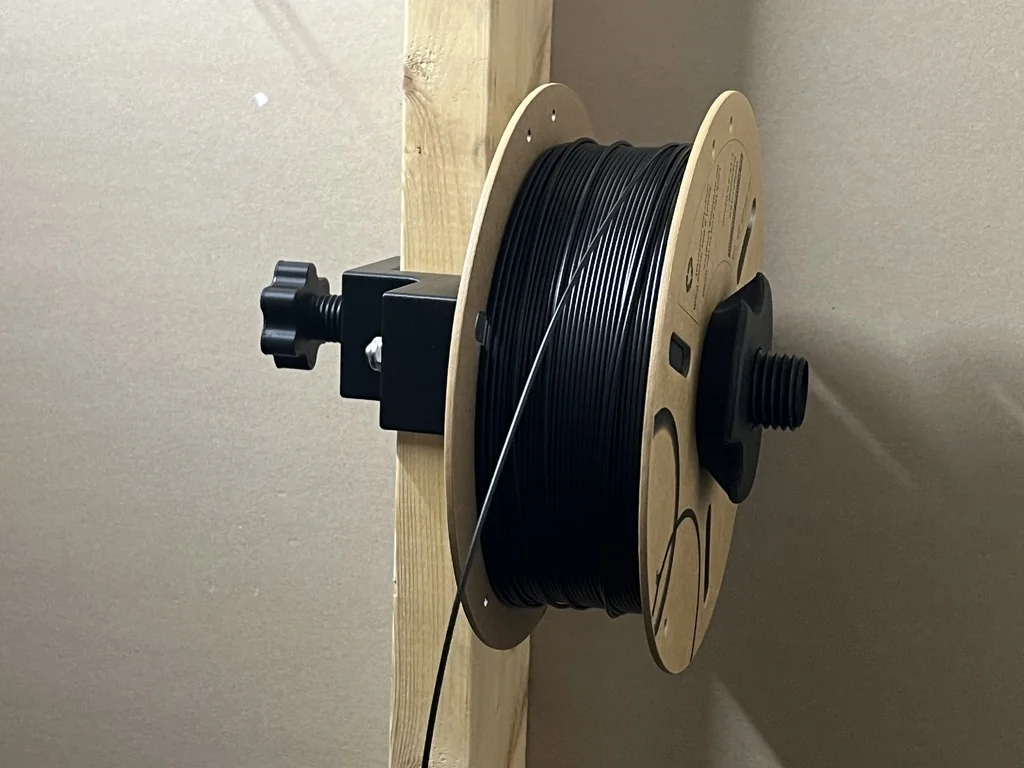

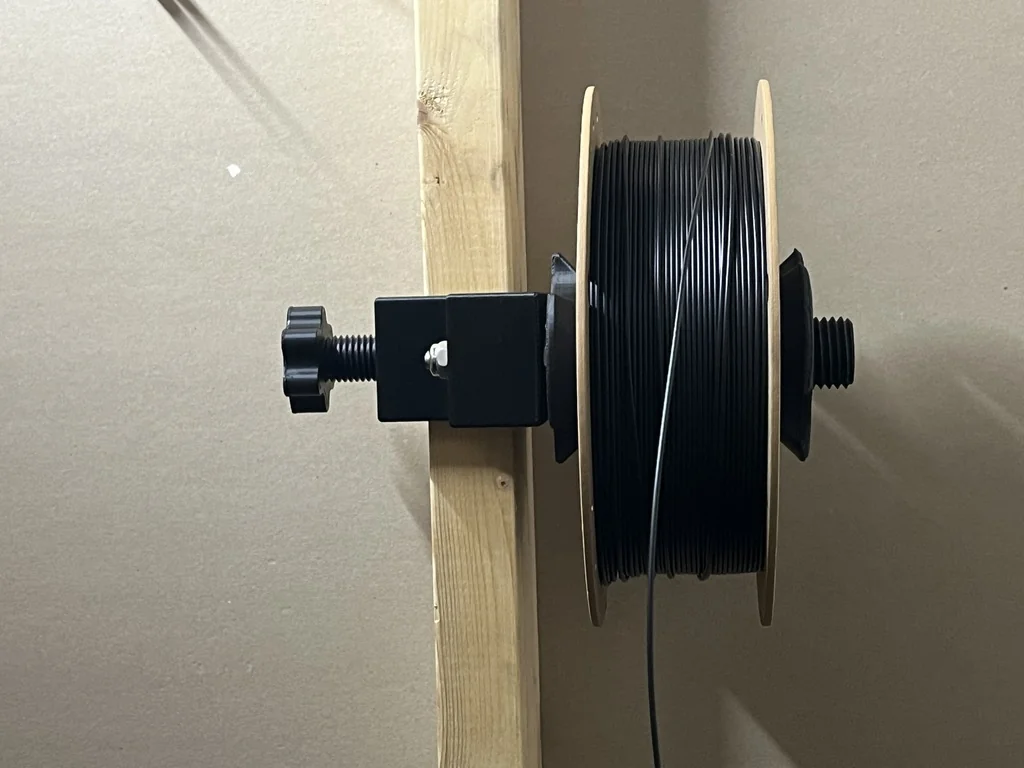

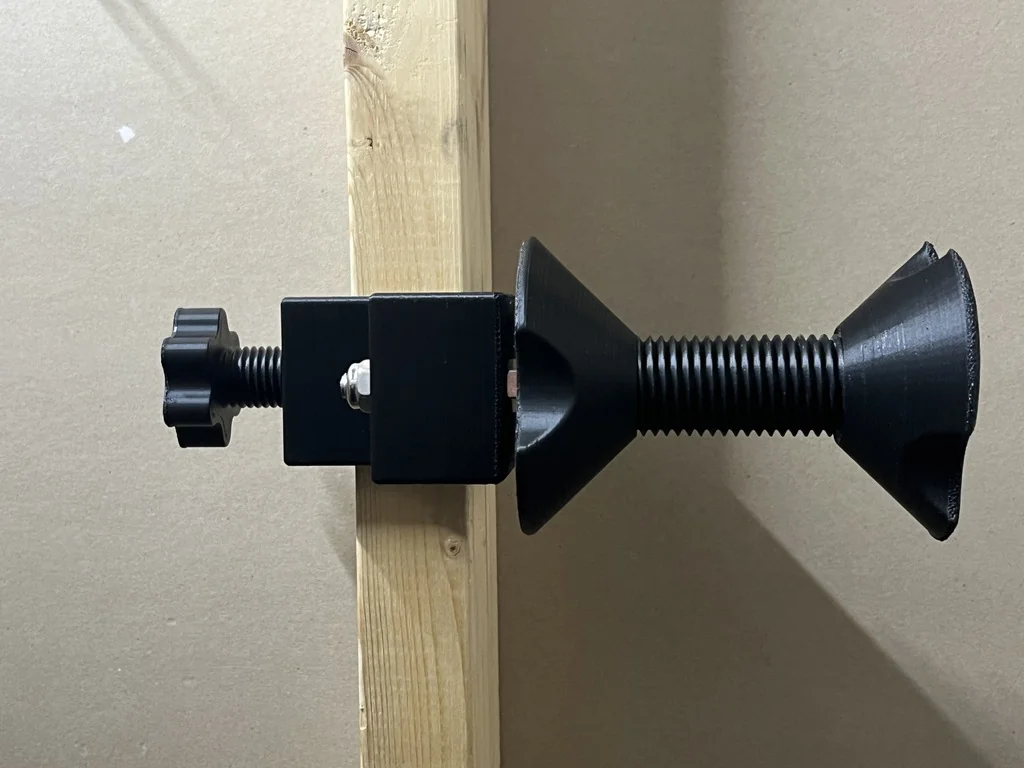

Держатель катушек, который можно установить на стене. Для сборки потребуются:
- болт M8 длиной 150 мм
- 3 гайки M8
- 2 подшипника 608
Инструкции по сборке:
- Напечатайте все детали.
- Вставьте spacer подшипников в основную часть держателя.
- С обеих сторон вставьте подшипники.
- Стороны с катушкой вставьте болт M8.
- Закрепите болт двумя гайками с другой стороны.
- Вставьте болт в зажим и зафиксируйте его еще одной гайкой.
Основные детали:

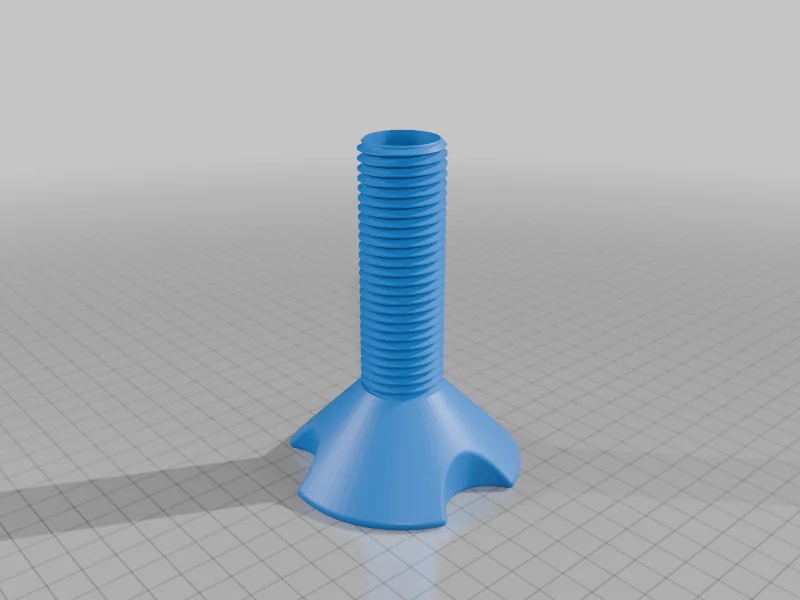

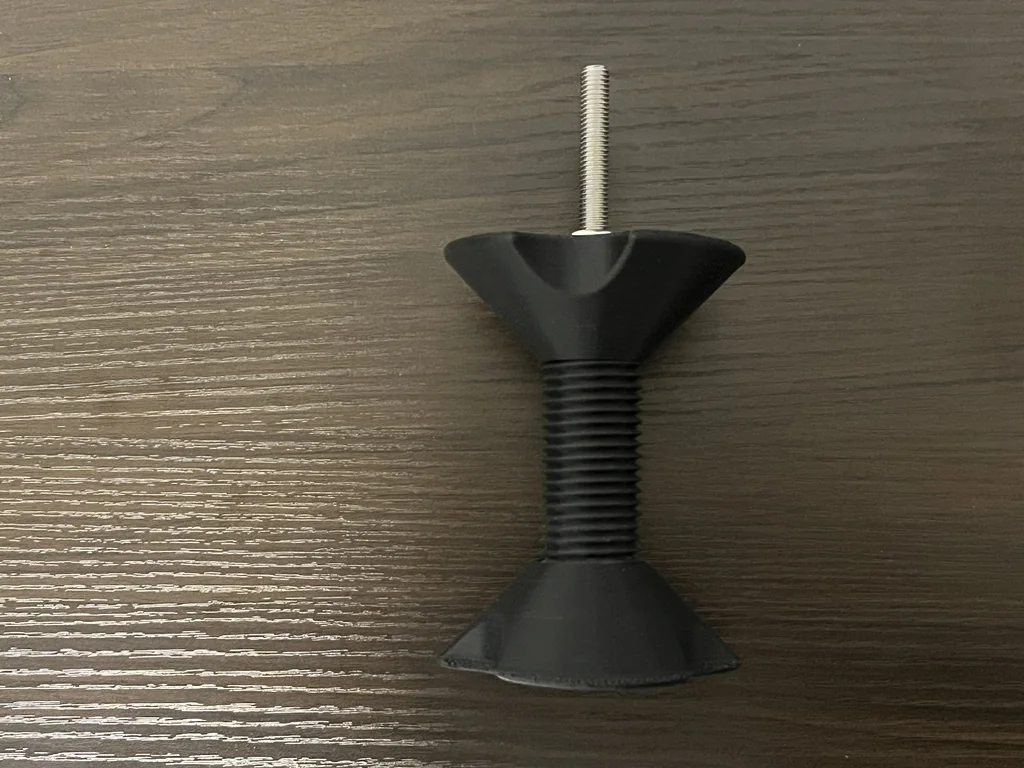

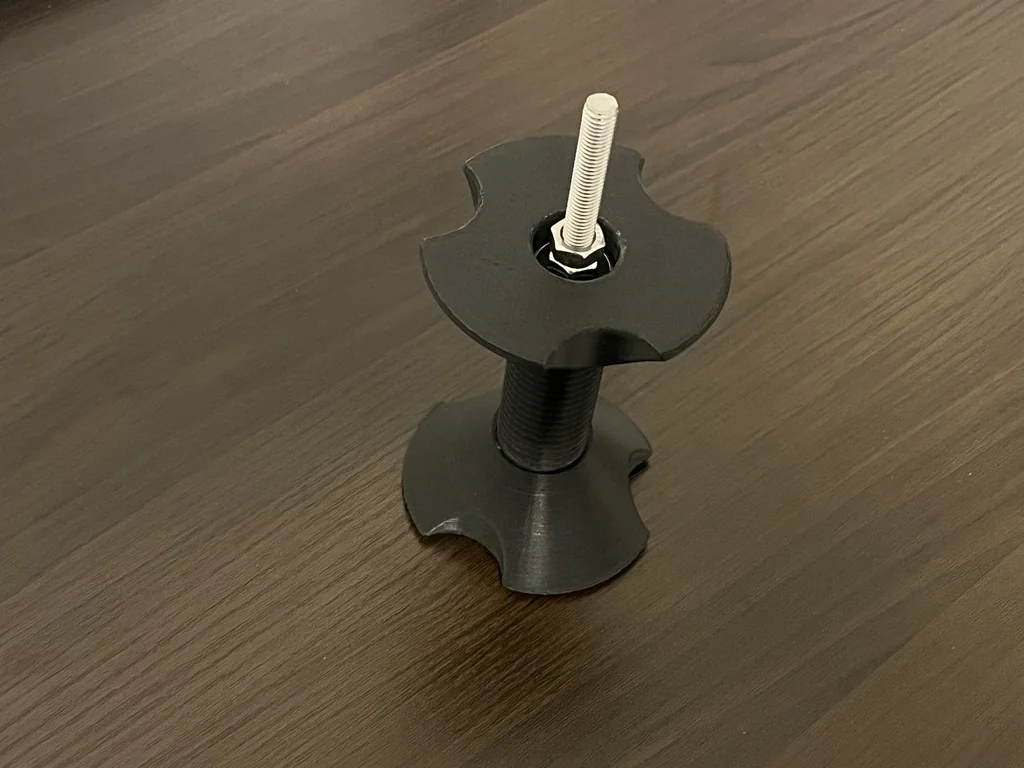

- SpoolHolderMain: главная часть держателя.

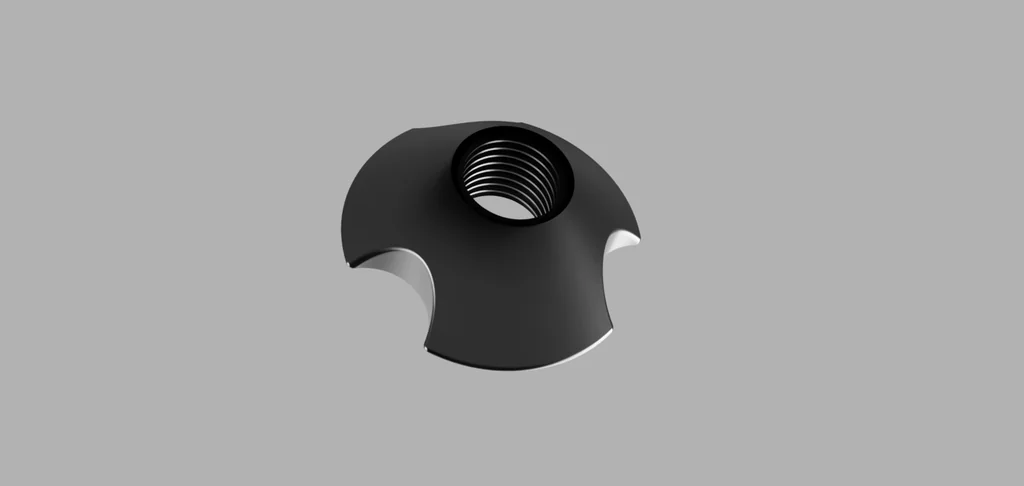

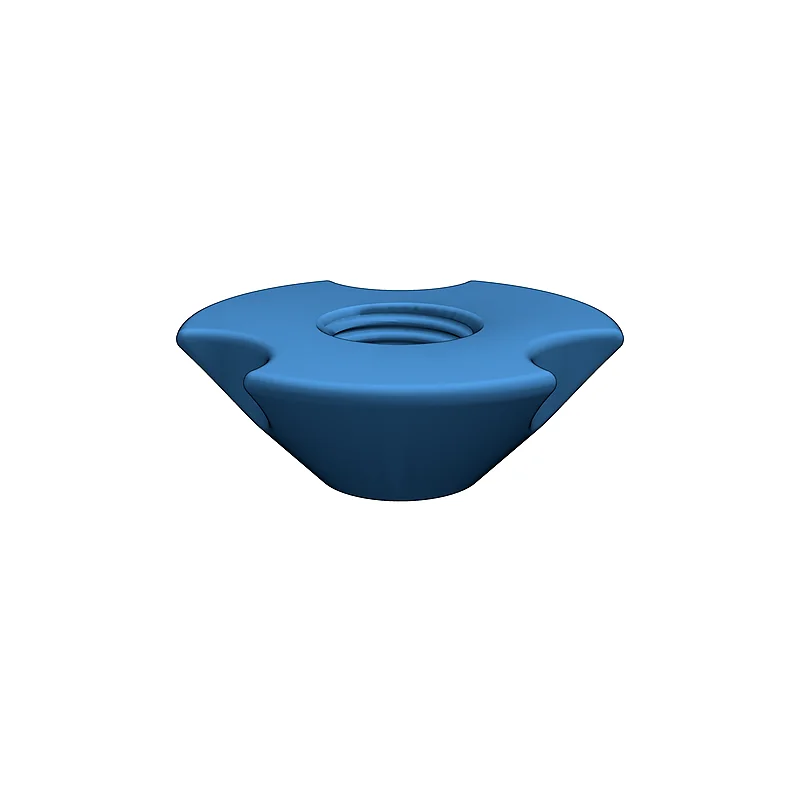

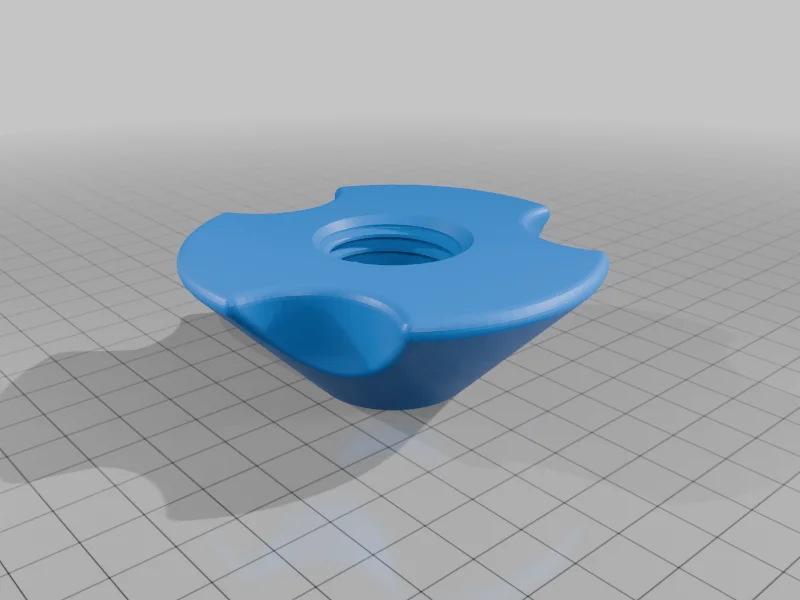

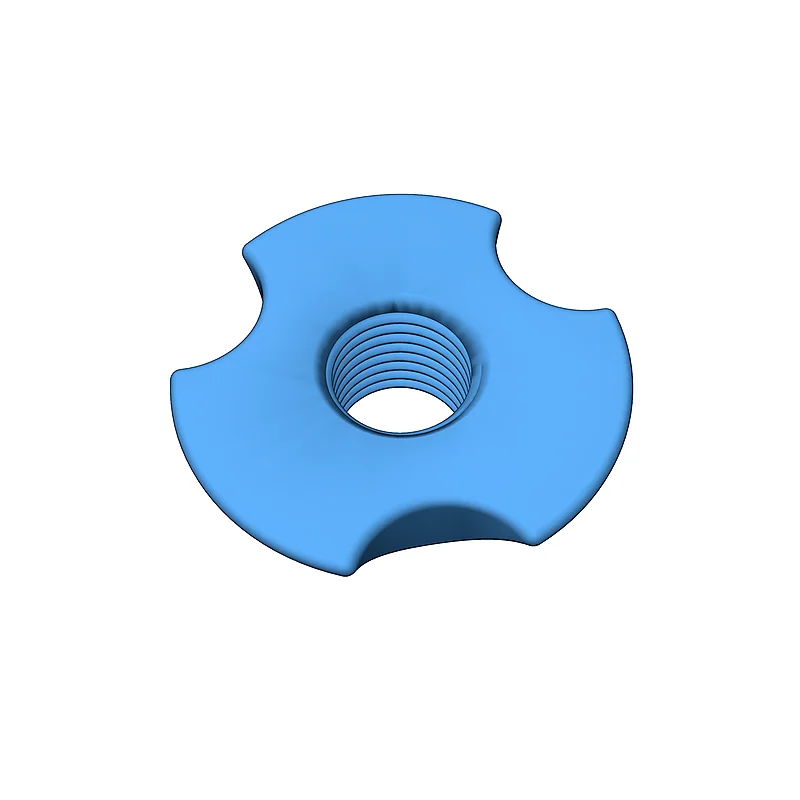

- SpoolHolderNut: гайка для крепления катушки.

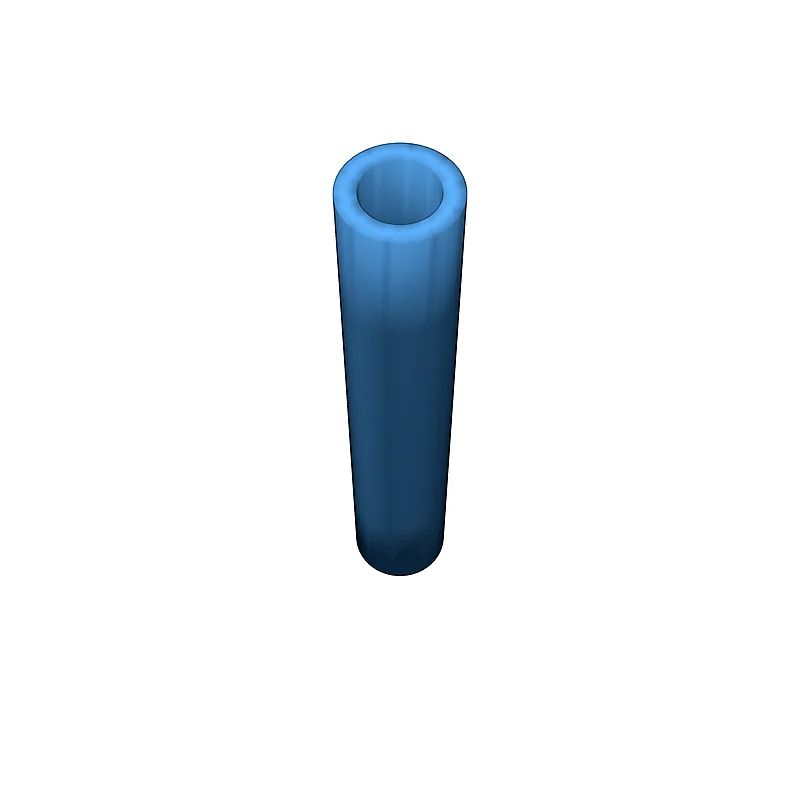

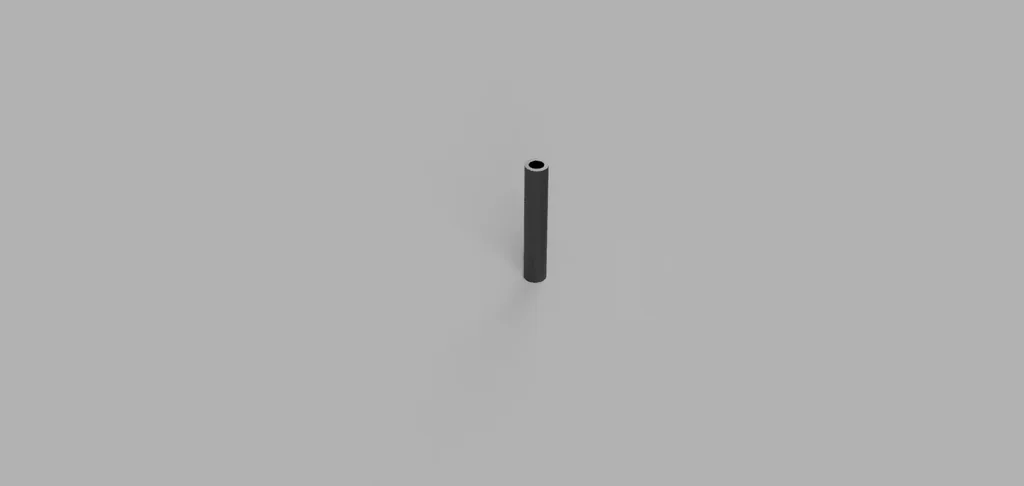

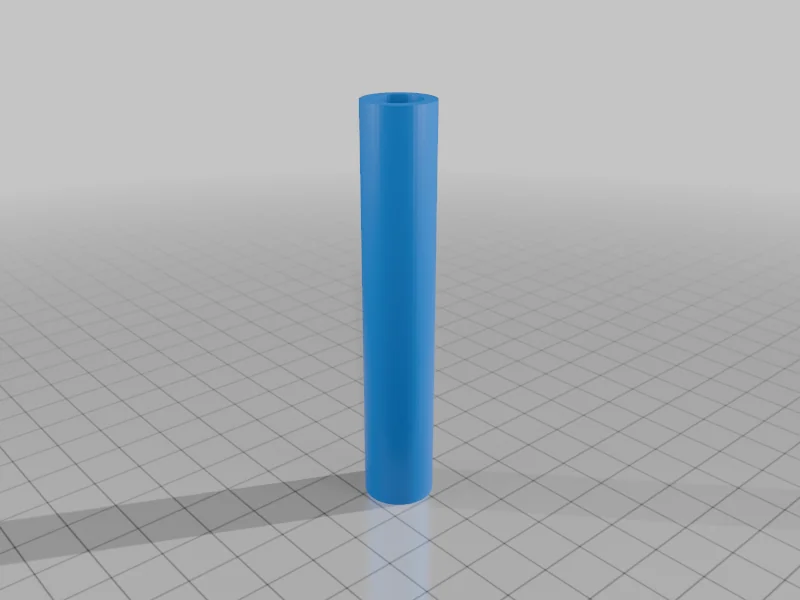

- BearingSpacer: spacer для подшипников.

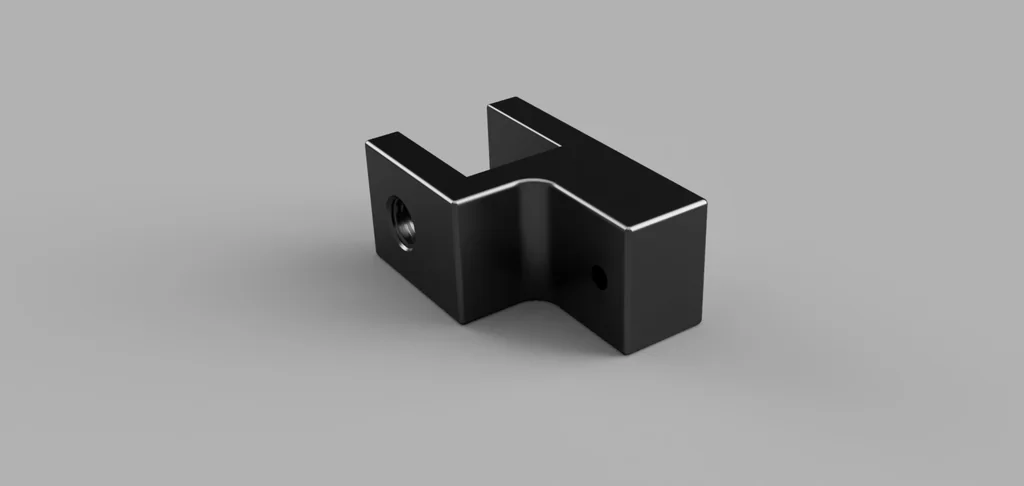

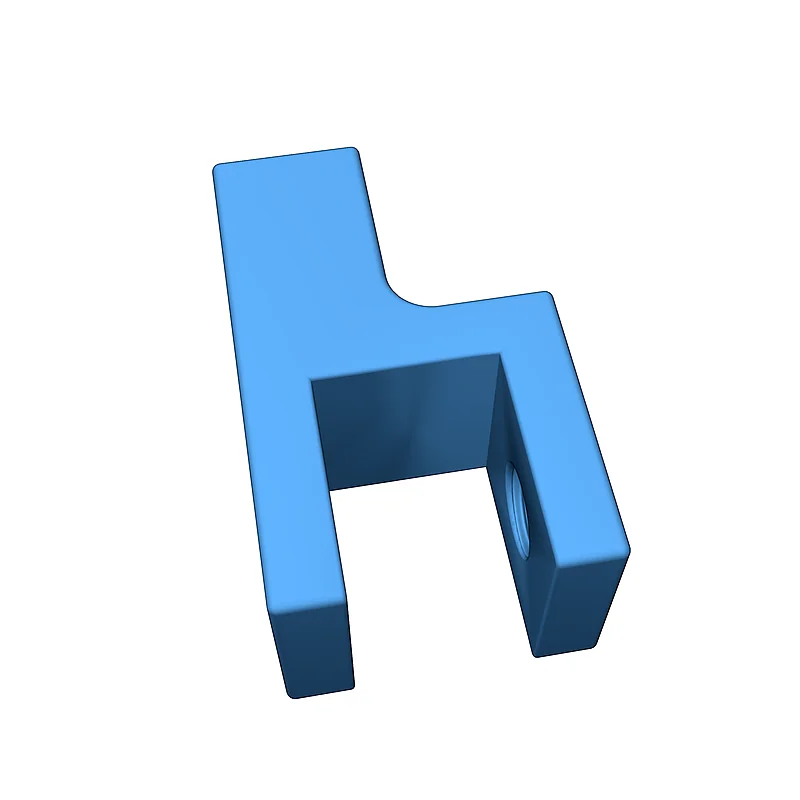

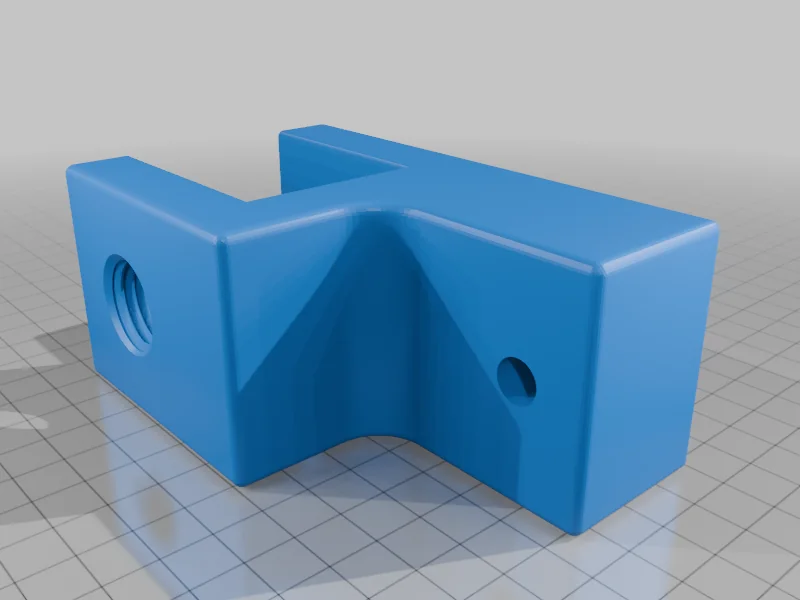

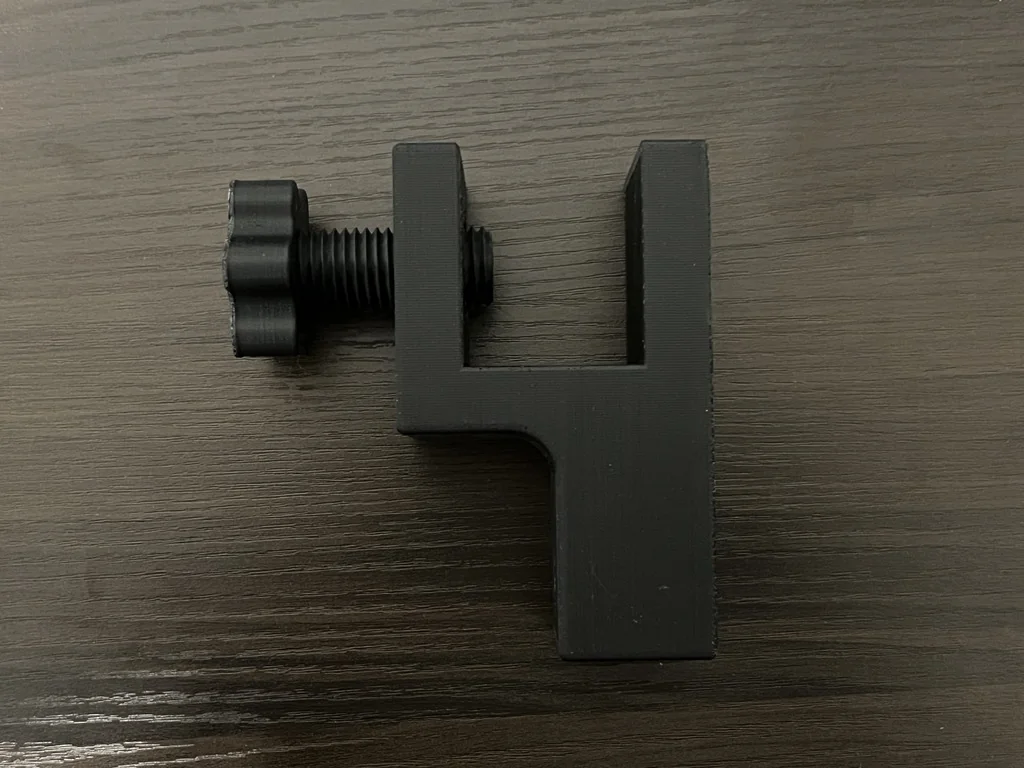

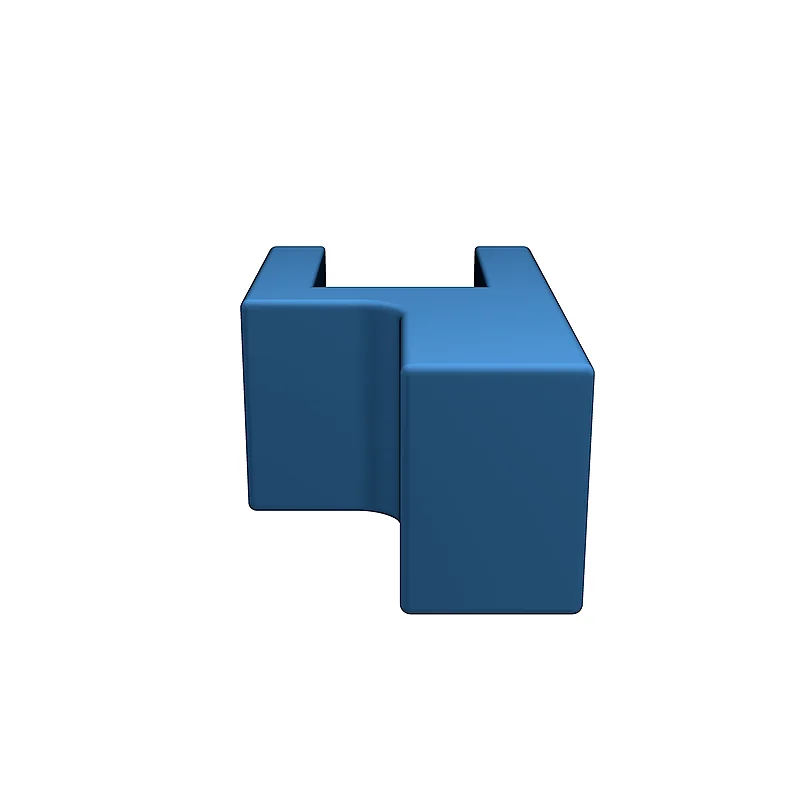

- Clamp: зажим для установки на стену.

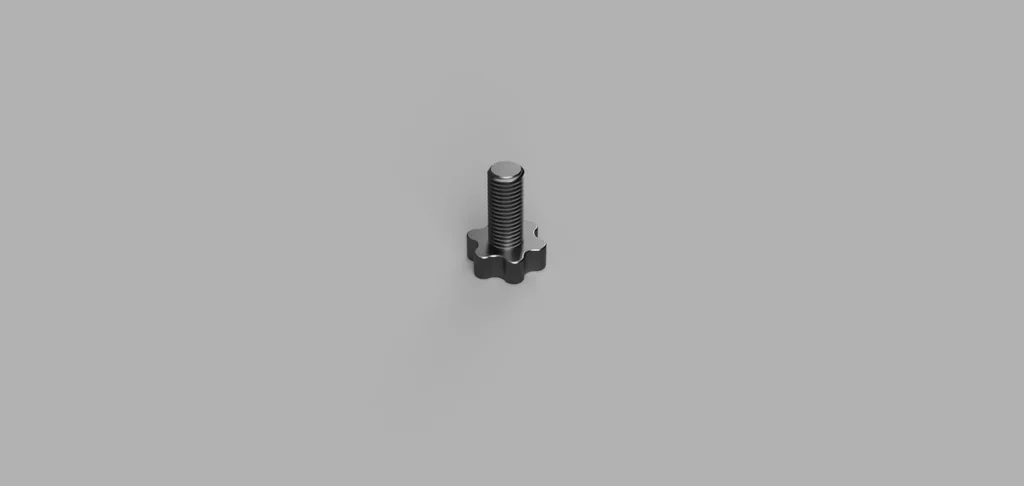

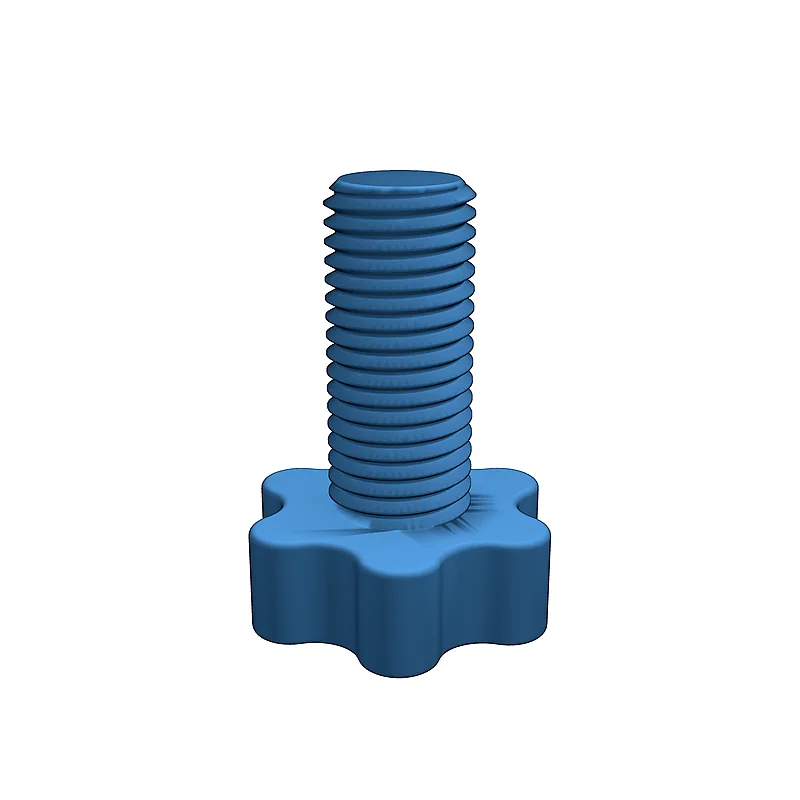

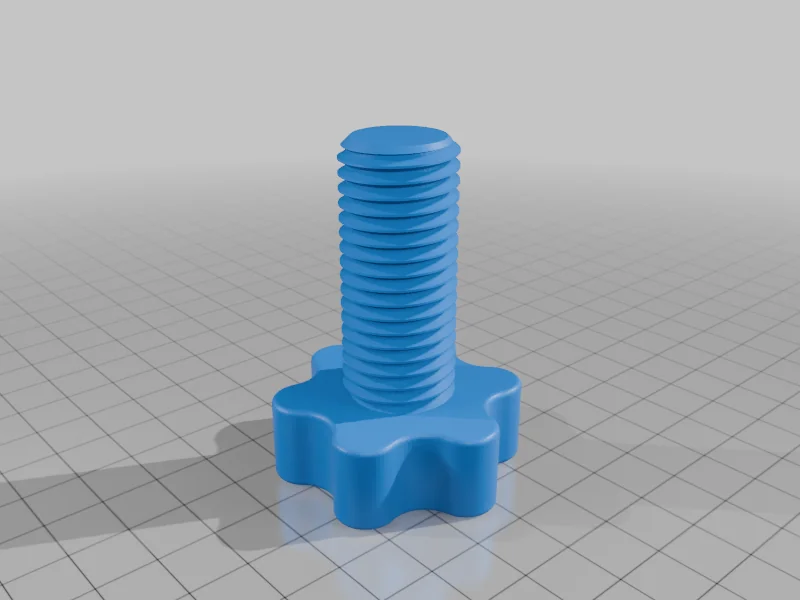

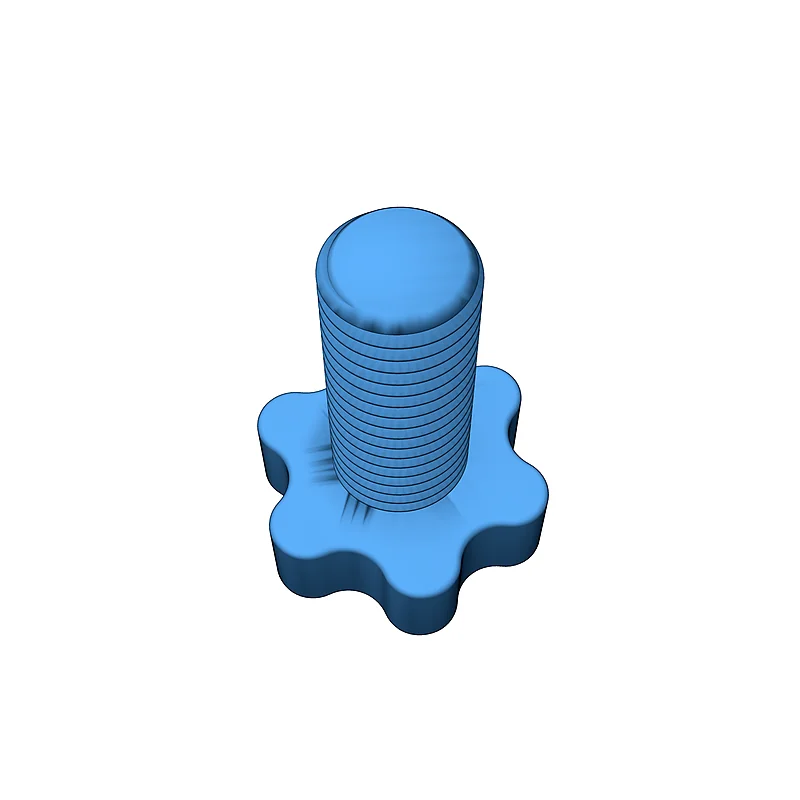

- ClampBolt: болт для крепления зажима.
Рекомендации по печати:
- Высота слоя: 0.2 мм
- Количество стенок: 5
- Заполнение: 20%
- Поддержки: требуются для некоторых деталей
- Филамент: PLA/PETG (PETG более прочный)
