4x3 Макропад с Регулятором Громкости
admin | 07.03.2026
3D Предпросмотр
Загрузка 3D модели...
Галерея (16)

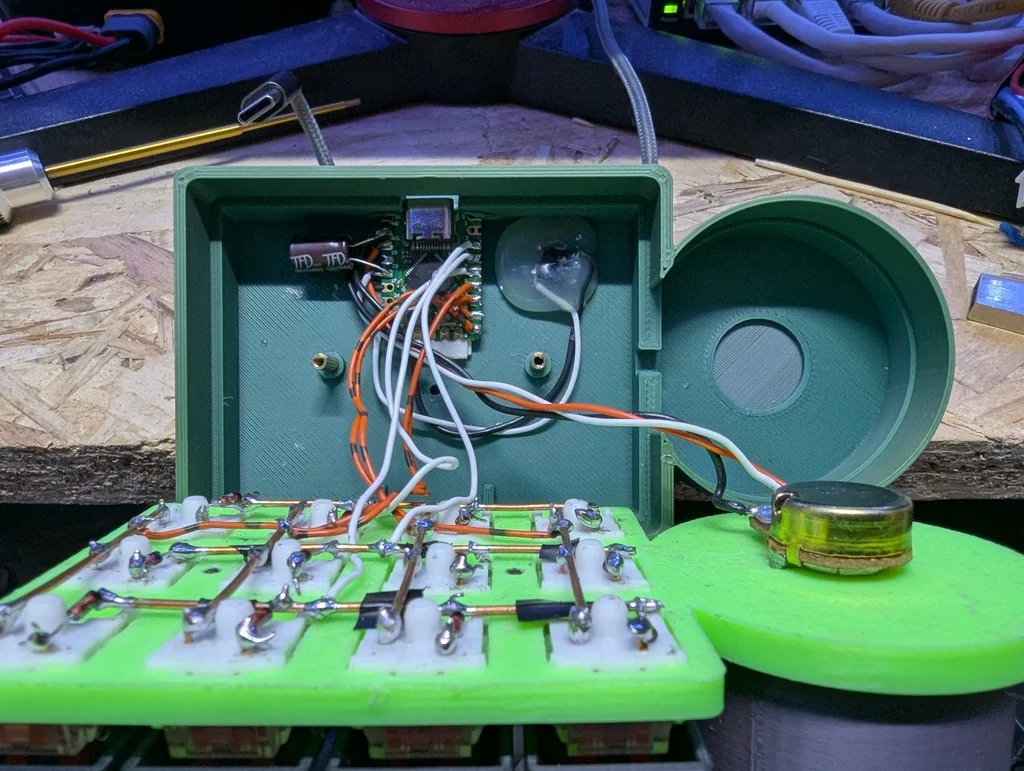

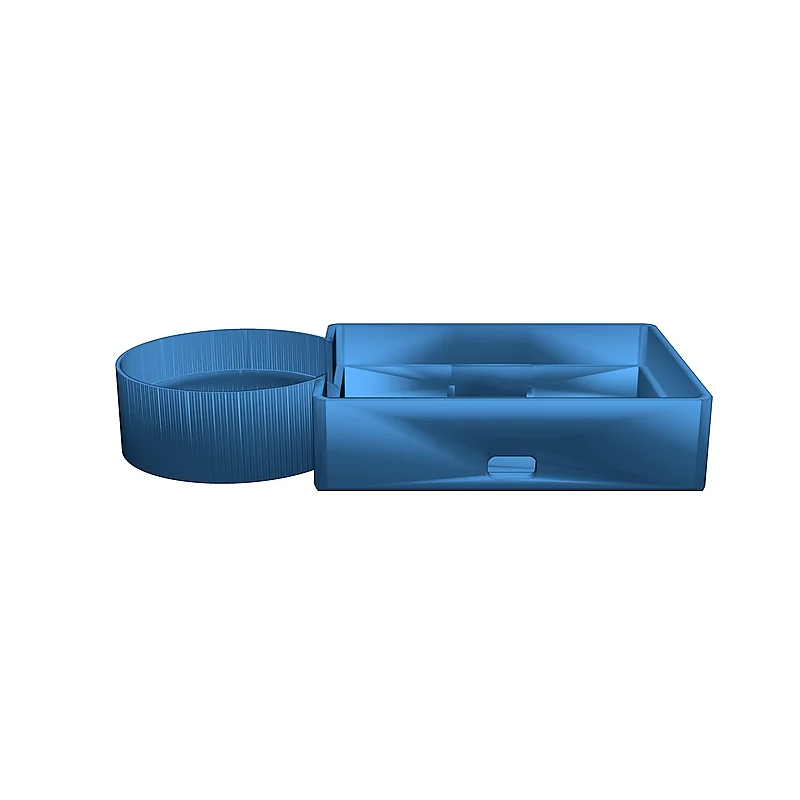

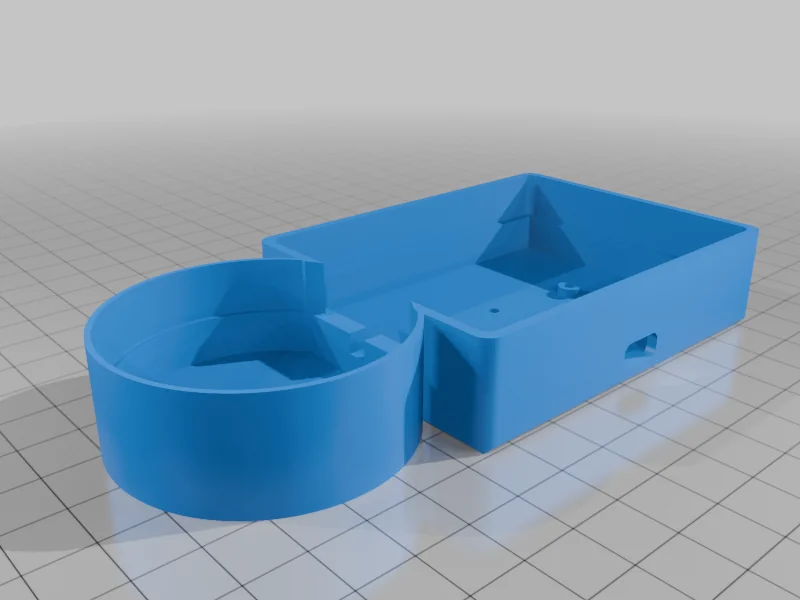

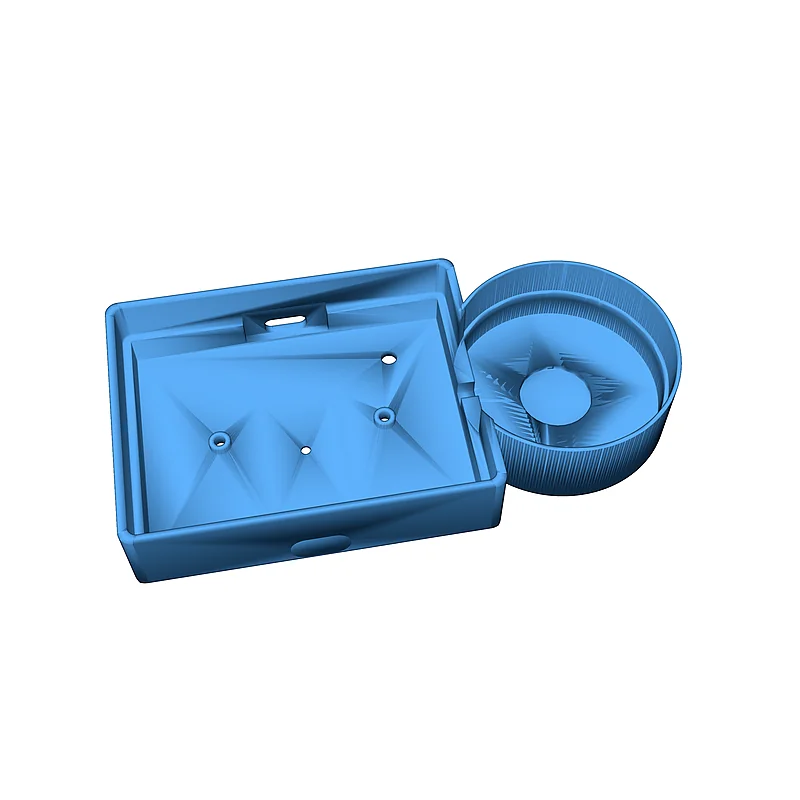

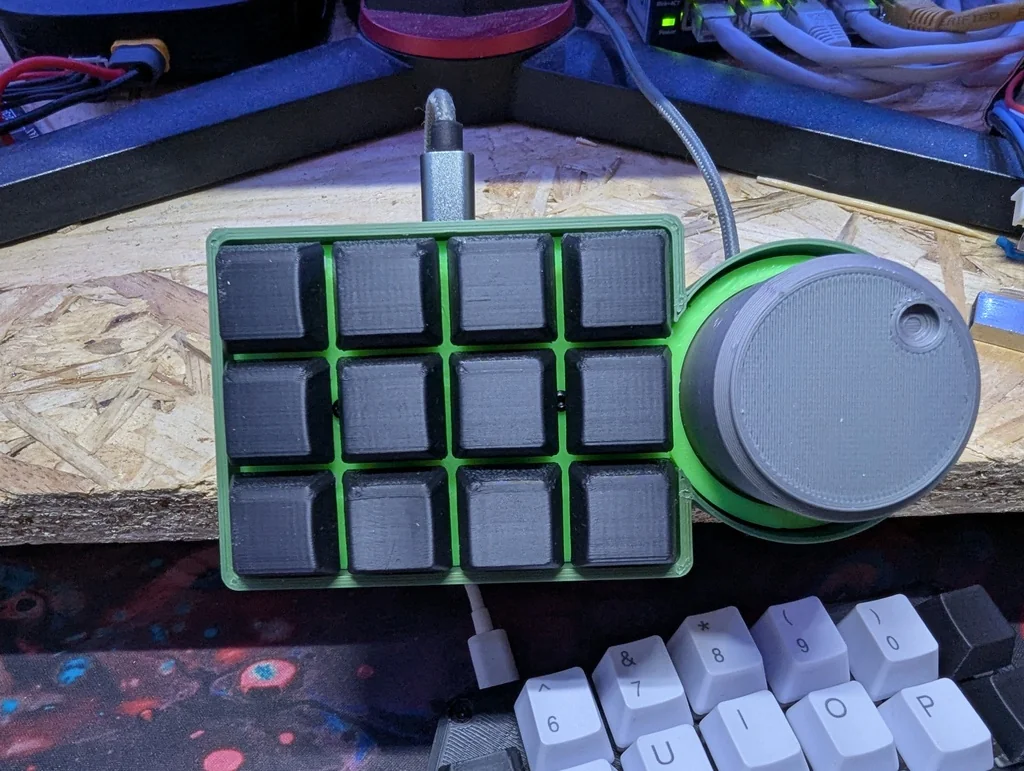

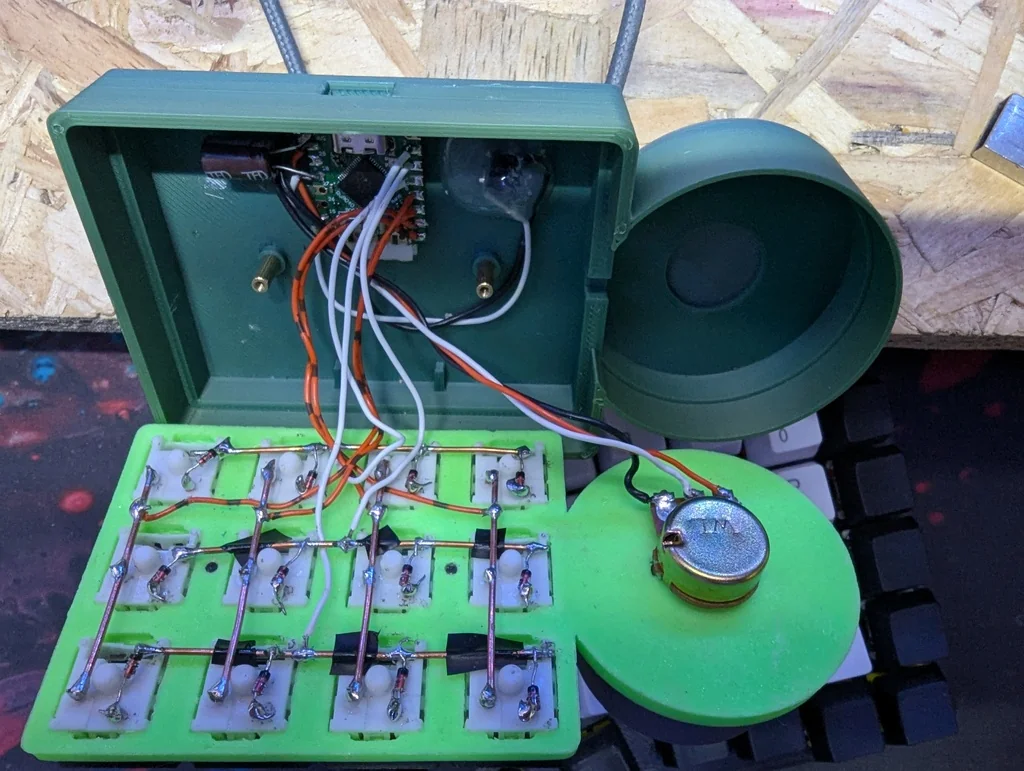

Модель 4x3 макропада с добавленным регулятором громкости, основанная на Pi Pico rp2040 и CircuitPython. Включает скрипты для запуска. Корпус содержит отверстие для моментального переключателя, который позволяет скрыть Pico при подключении, если зажать GP15 на землю.
Использован потенциометр на 10K для регулятора громкости. Вам потребуется настроить верхний и нижний пределы в файле code.py. Рекомендуется добавить конденсатор для сглаживания работы регулятора; использован 2.2uF, но 100nF будет лучше.

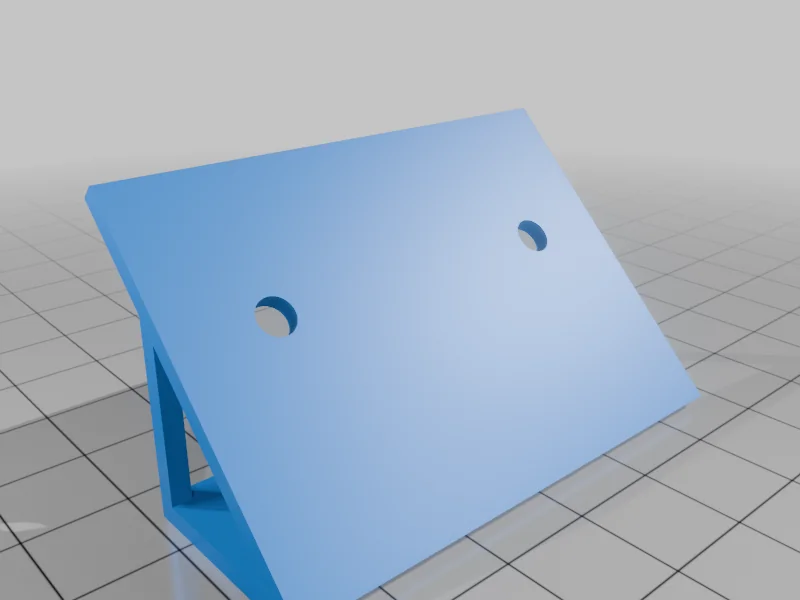

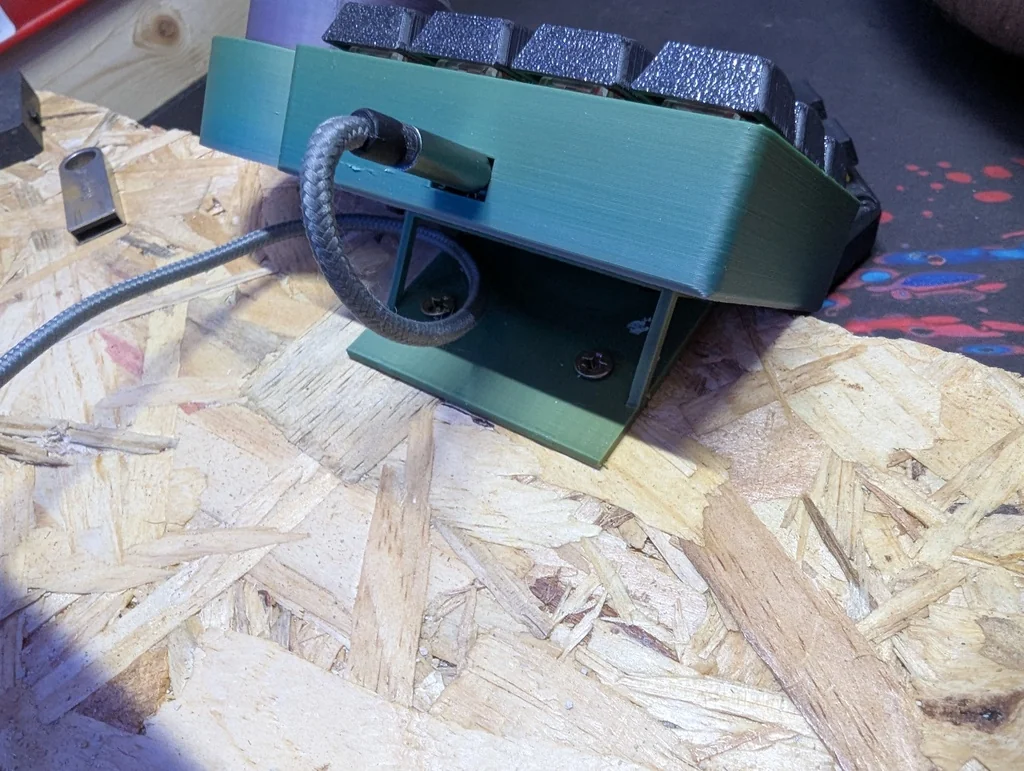

В комплекте идет настенный крепеж для установки под углом 45 градусов. Файлы Blender доступны для доработки дизайна. Обновлено 23/2/26: изменен корпус для улучшения проводки. Ваши улучшения приветствуются!
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
Macropad_and_Volume_Knob.stl Тип: stl | Размер: 1.43 MBСкачать
-
macropad_and_volume_mount.stl Тип: stl | Размер: 0.03 MBСкачать
-
Macropad_and_Volume_Plate.stl Тип: stl | Размер: 0.58 MBСкачать
-
boot.py Тип: py | Размер: 0.00 MBСкачать
-
code.py Тип: py | Размер: 0.00 MBСкачать
-
Macropad_and_Volume_Case.stl Тип: stl | Размер: 1.13 MBСкачать
-
macropad_and_volume_knob_all_parts.blend Тип: blend | Размер: 1.05 MBСкачать
