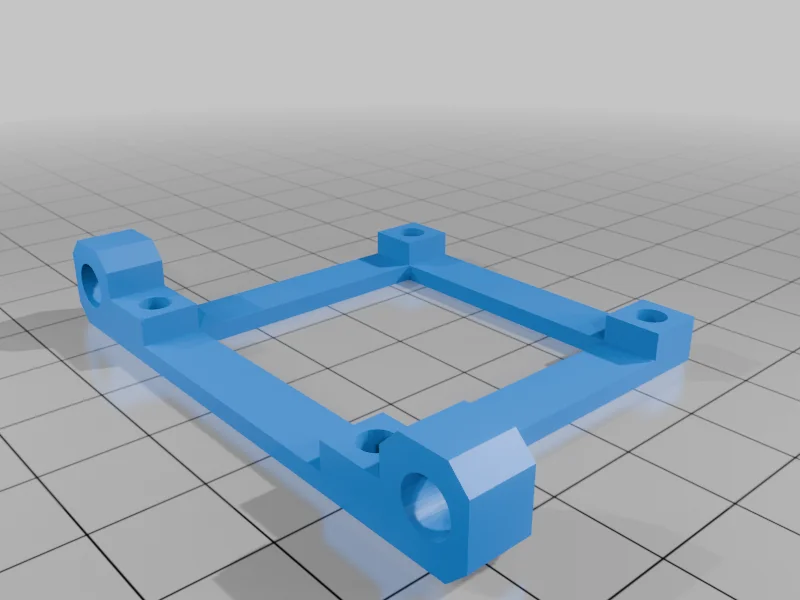

3D модель Тестовый автомобиль для Arduino Nano - фото 13

3D модель Тестовый автомобиль для Arduino Nano - фото 14

3D модель Тестовый автомобиль для Arduino Nano - фото 15

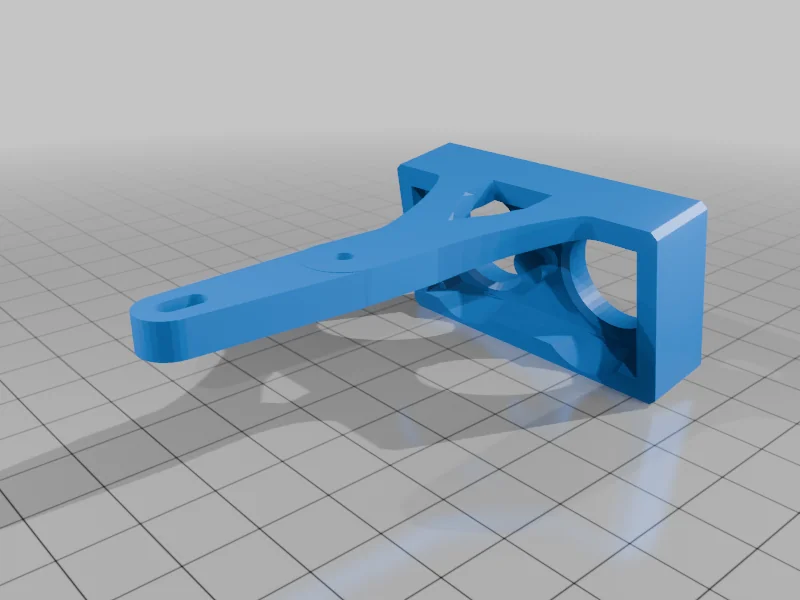

3D модель Тестовый автомобиль для Arduino Nano - фото 16

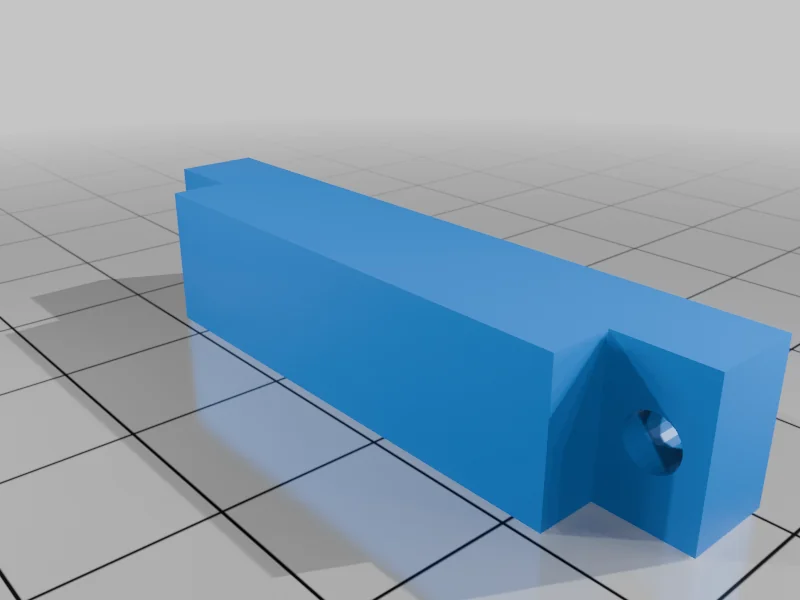

3D модель Тестовый автомобиль для Arduino Nano - фото 17

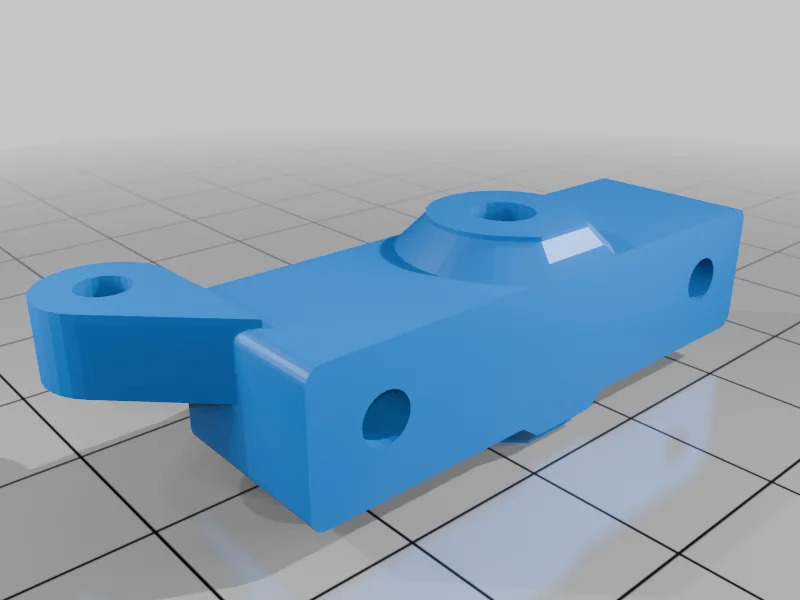

3D модель Тестовый автомобиль для Arduino Nano - фото 18

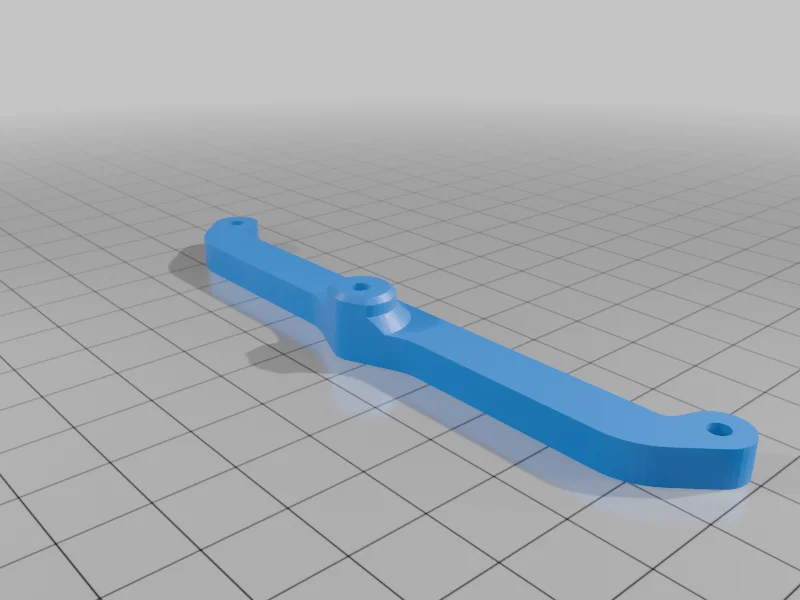

3D модель Тестовый автомобиль для Arduino Nano - фото 19

3D модель Тестовый автомобиль для Arduino Nano - фото 20

3D модель Тестовый автомобиль для Arduino Nano - фото 21

3D модель Тестовый автомобиль для Arduino Nano - фото 22

3D модель Тестовый автомобиль для Arduino Nano - фото 23

3D модель Тестовый автомобиль для Arduino Nano - фото 24

3D модель Тестовый автомобиль для Arduino Nano - фото 25

3D модель Тестовый автомобиль для Arduino Nano - фото 26

3D модель Тестовый автомобиль для Arduino Nano - фото 27

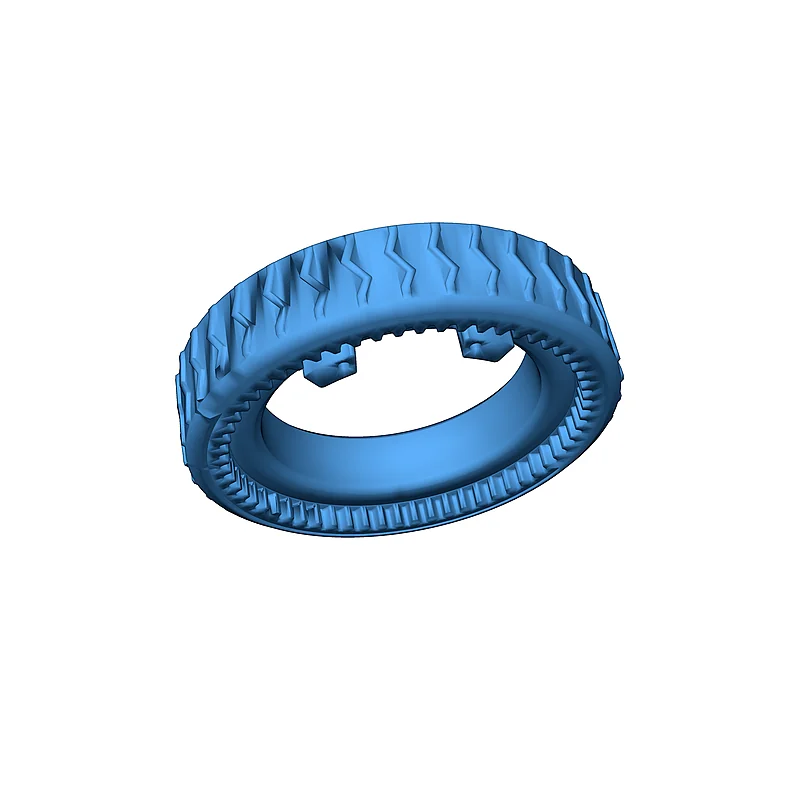

3D модель Тестовый автомобиль для Arduino Nano - фото 28

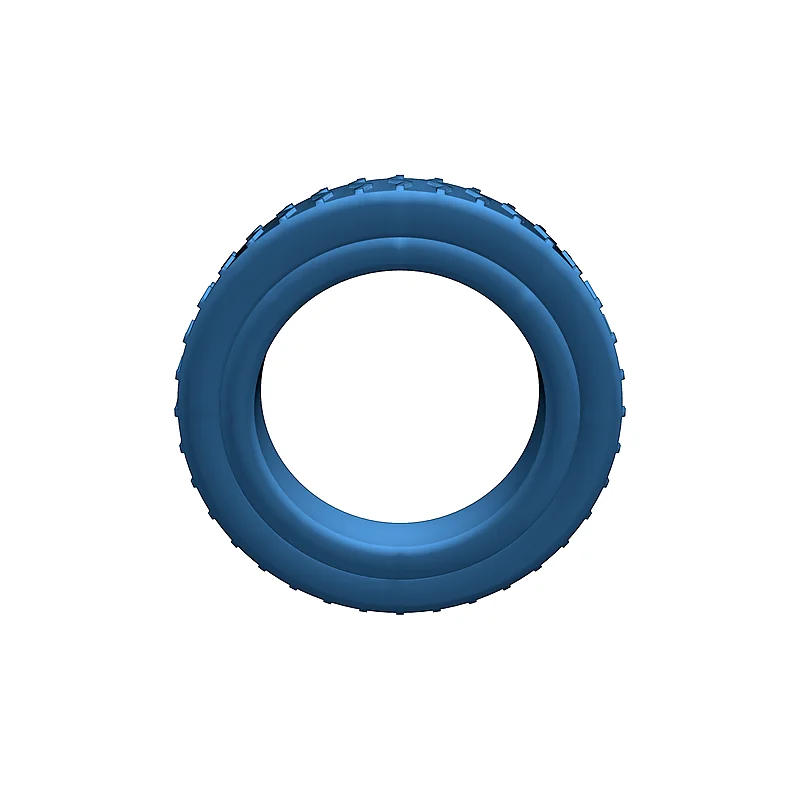

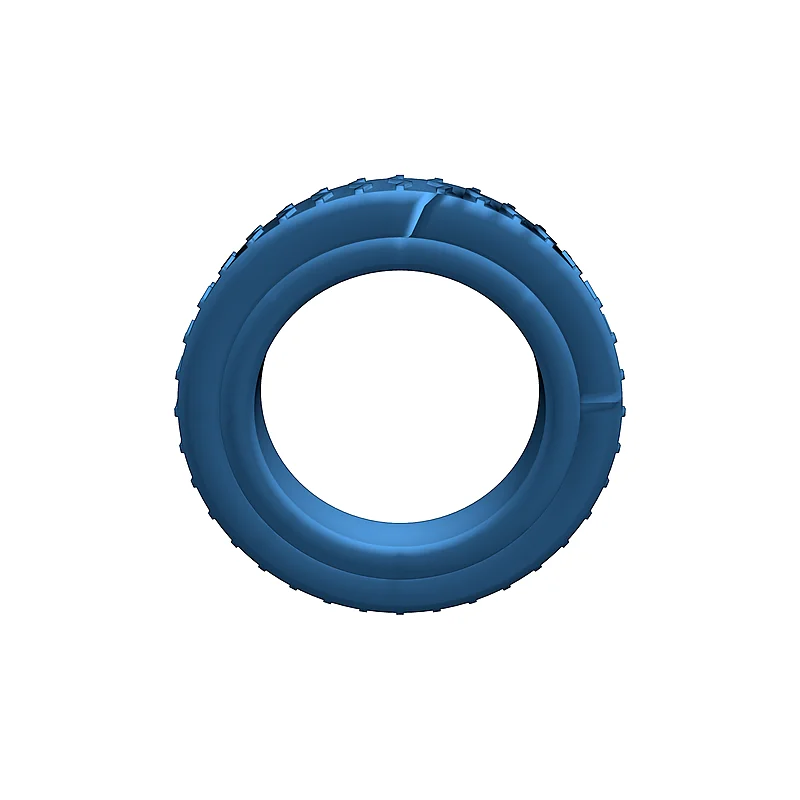

3D модель Тестовый автомобиль для Arduino Nano - фото 29

3D модель Тестовый автомобиль для Arduino Nano - фото 30

3D модель Тестовый автомобиль для Arduino Nano - фото 31

3D модель Тестовый автомобиль для Arduino Nano - фото 32

3D модель Тестовый автомобиль для Arduino Nano - фото 33

3D модель Тестовый автомобиль для Arduino Nano - фото 34

3D модель Тестовый автомобиль для Arduino Nano - фото 35

3D модель Тестовый автомобиль для Arduino Nano - фото 36

3D модель Тестовый автомобиль для Arduino Nano - фото 37

3D модель Тестовый автомобиль для Arduino Nano - фото 38

3D модель Тестовый автомобиль для Arduino Nano - фото 39

3D модель Тестовый автомобиль для Arduino Nano - фото 40

3D модель Тестовый автомобиль для Arduino Nano - фото 41

3D модель Тестовый автомобиль для Arduino Nano - фото 42

3D модель Тестовый автомобиль для Arduino Nano - фото 43

3D модель Тестовый автомобиль для Arduino Nano - фото 44

3D модель Тестовый автомобиль для Arduino Nano - фото 45

3D модель Тестовый автомобиль для Arduino Nano - фото 46

3D модель Тестовый автомобиль для Arduino Nano - фото 47

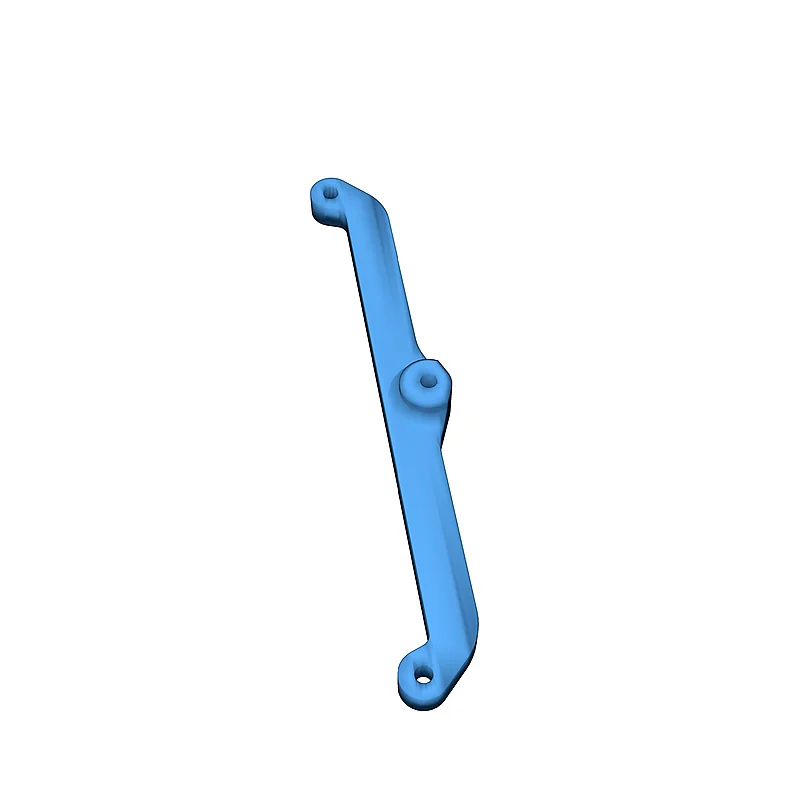

3D модель Тестовый автомобиль для Arduino Nano - фото 48

3D модель Тестовый автомобиль для Arduino Nano - фото 49

3D модель Тестовый автомобиль для Arduino Nano - фото 50

3D модель Тестовый автомобиль для Arduino Nano - фото 51

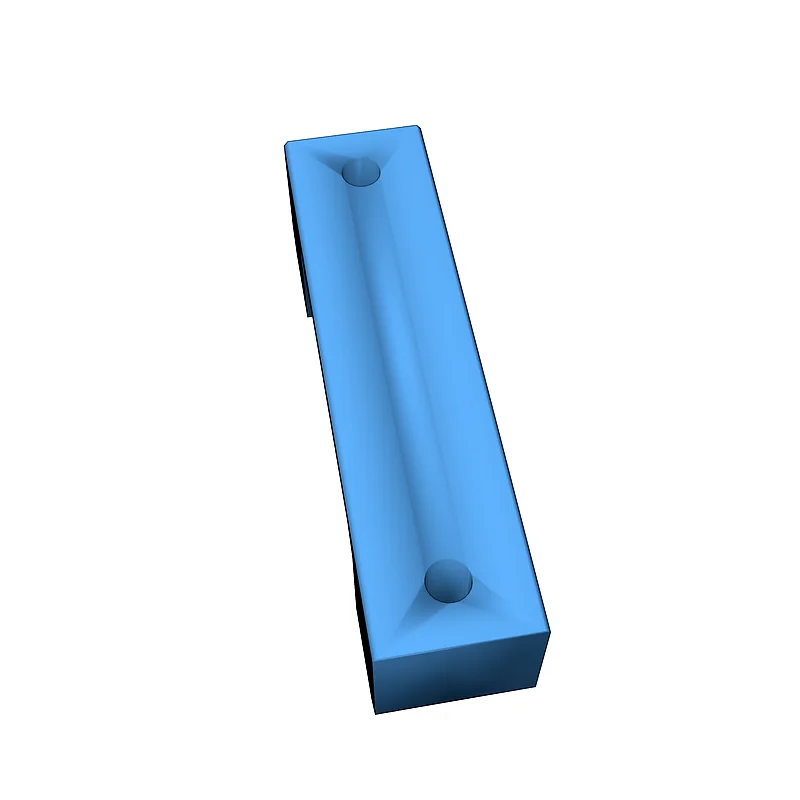

3D модель Тестовый автомобиль для Arduino Nano - фото 52

3D модель Тестовый автомобиль для Arduino Nano - фото 53

3D модель Тестовый автомобиль для Arduino Nano - фото 54

3D модель Тестовый автомобиль для Arduino Nano - фото 55

3D модель Тестовый автомобиль для Arduino Nano - фото 56

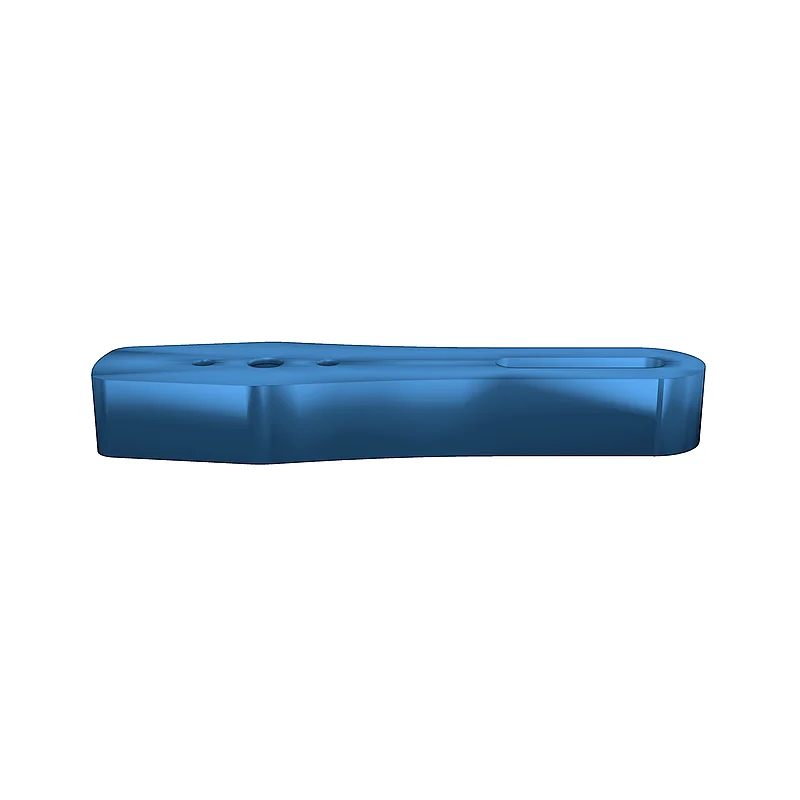

3D модель Тестовый автомобиль для Arduino Nano - фото 57

3D модель Тестовый автомобиль для Arduino Nano - фото 58

3D модель Тестовый автомобиль для Arduino Nano - фото 59

3D модель Тестовый автомобиль для Arduino Nano - фото 60

3D модель Тестовый автомобиль для Arduino Nano - фото 61

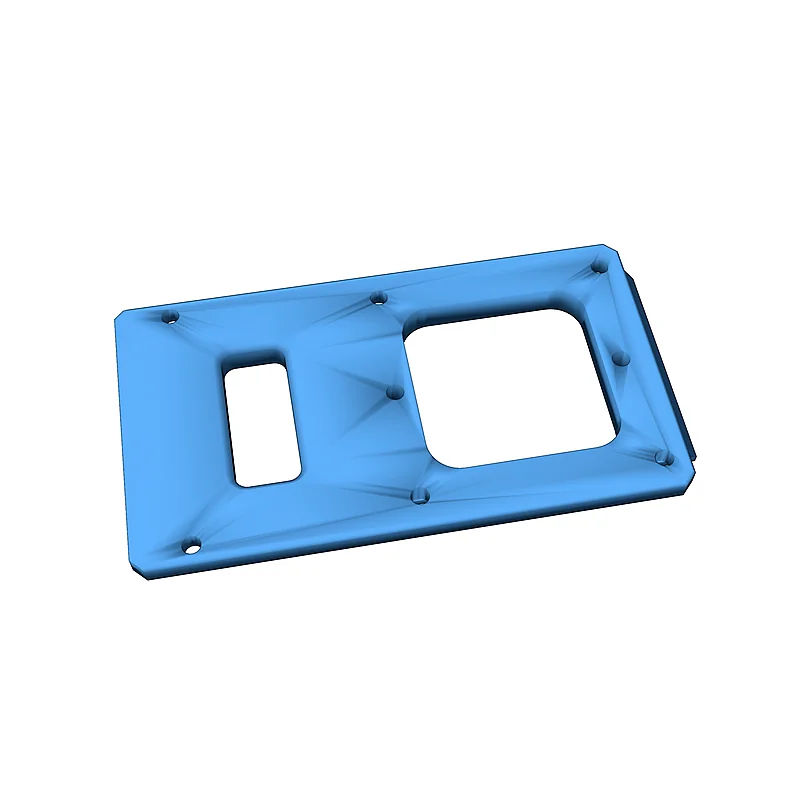

3D модель Тестовый автомобиль для Arduino Nano - фото 62

3D модель Тестовый автомобиль для Arduino Nano - фото 63

3D модель Тестовый автомобиль для Arduino Nano - фото 64

3D модель Тестовый автомобиль для Arduino Nano - фото 65

(0) 41 152

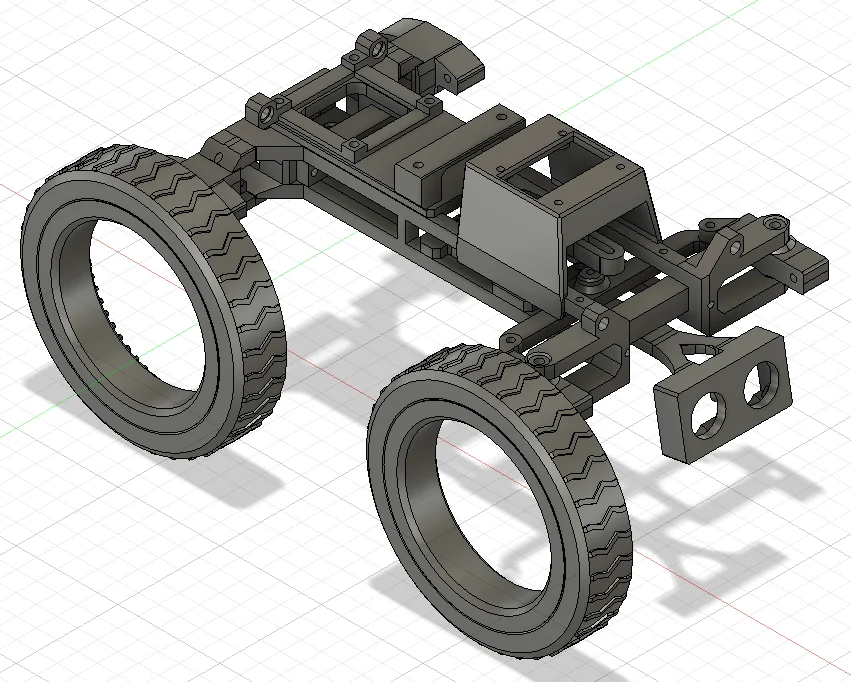

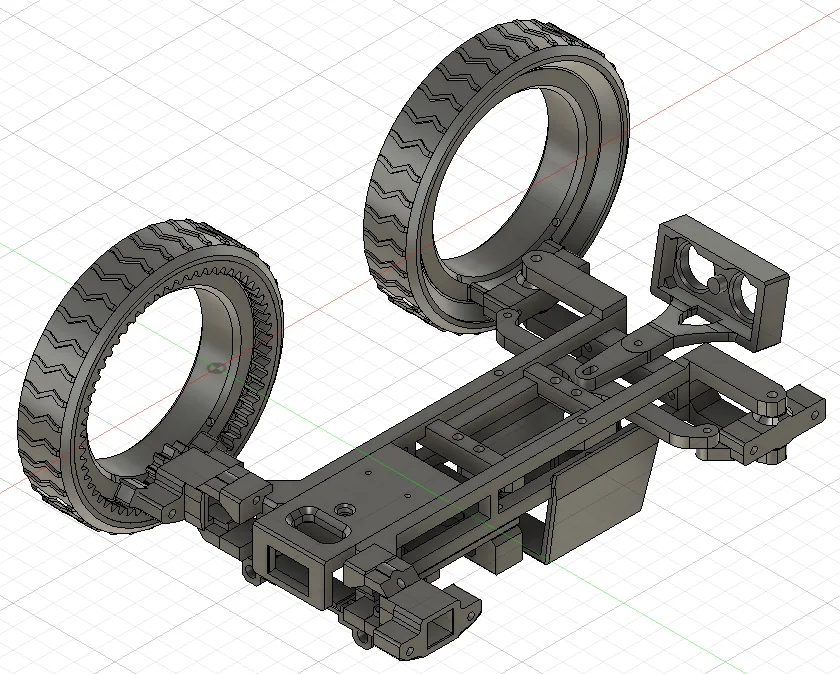

Данная модель представляет собой тестовый автомобиль, созданный для программирования с использованием Arduino Nano.

Основные характеристики:

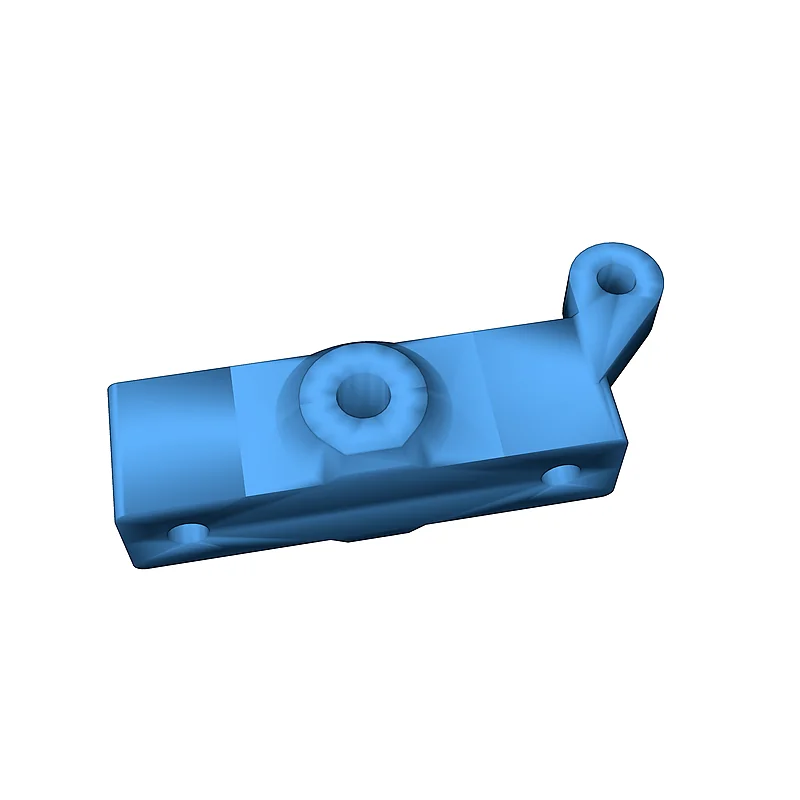

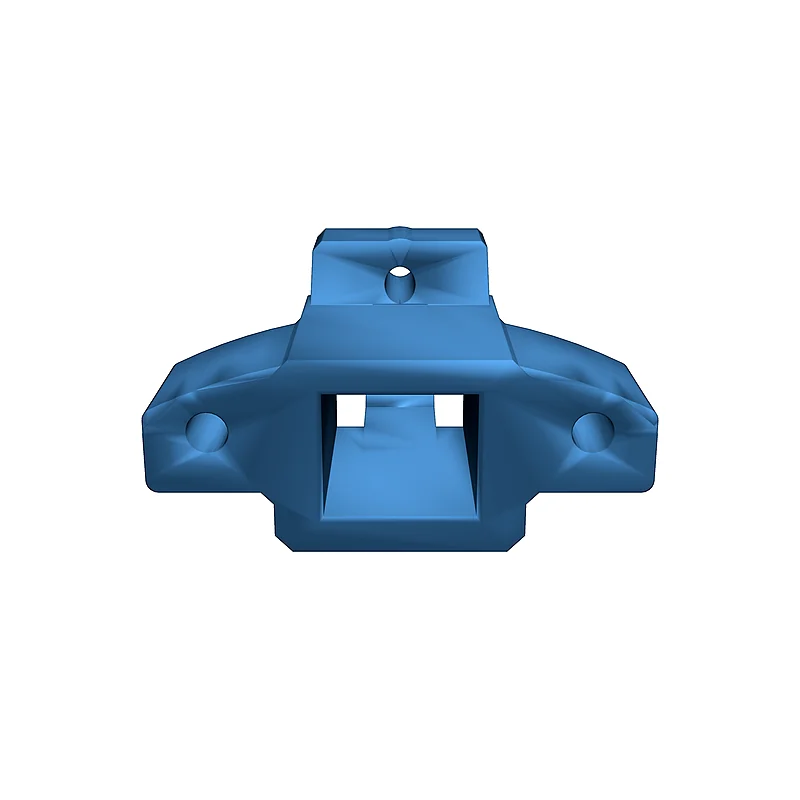

Привод: задний, с моторами N20 (6V, 200RPM).

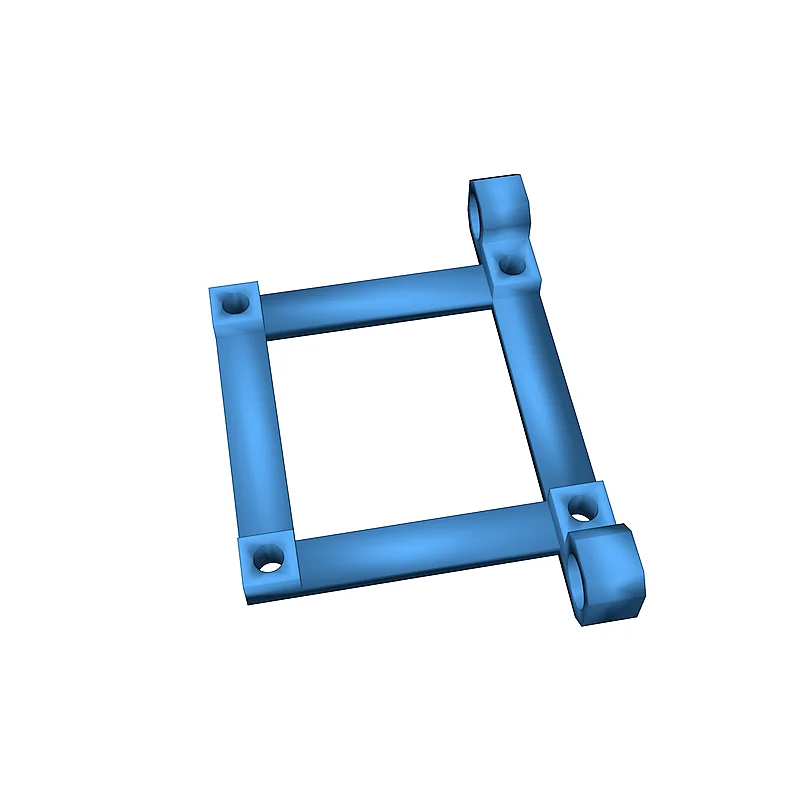

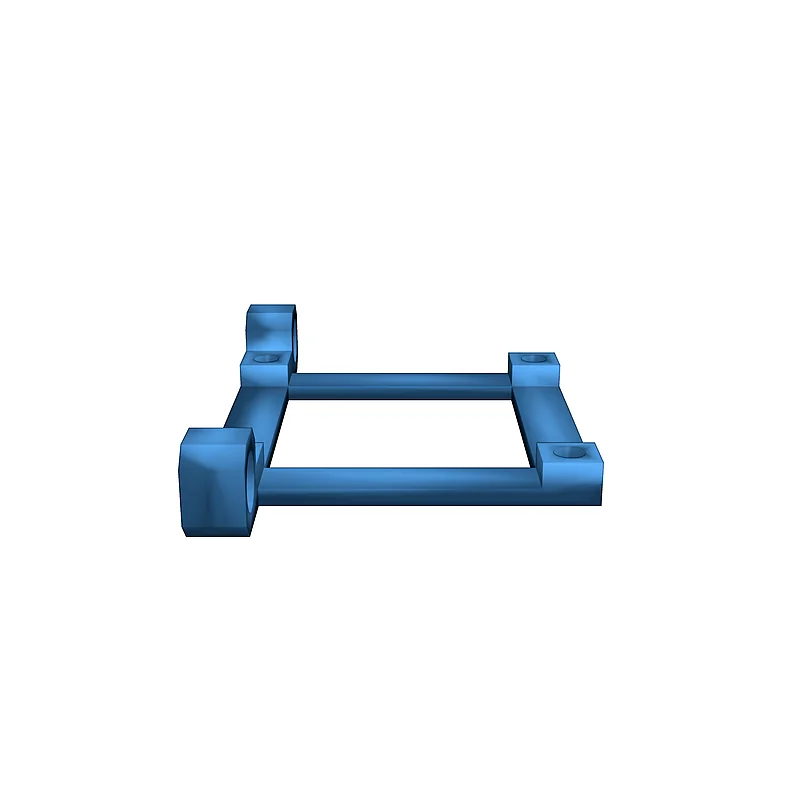

Контроллер: L298N.

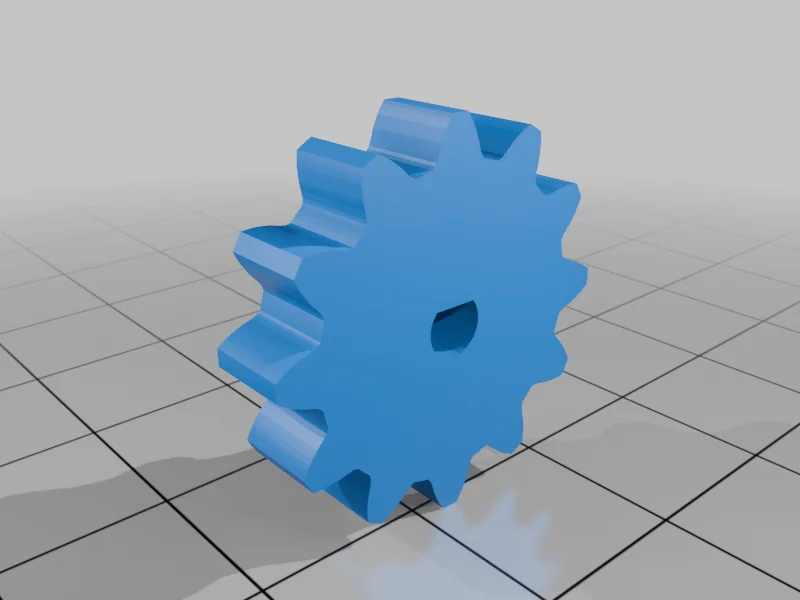

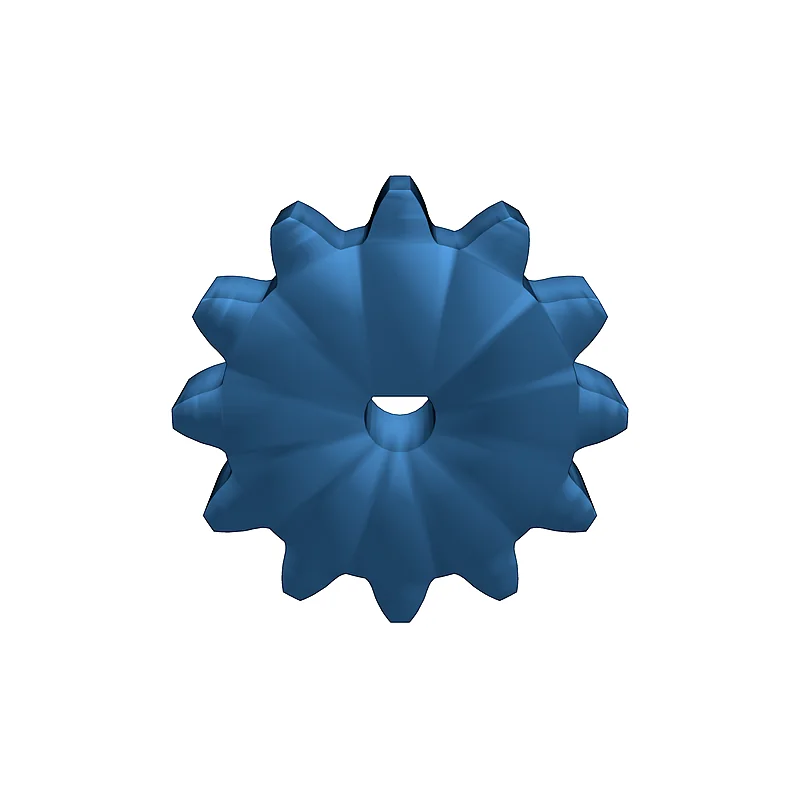

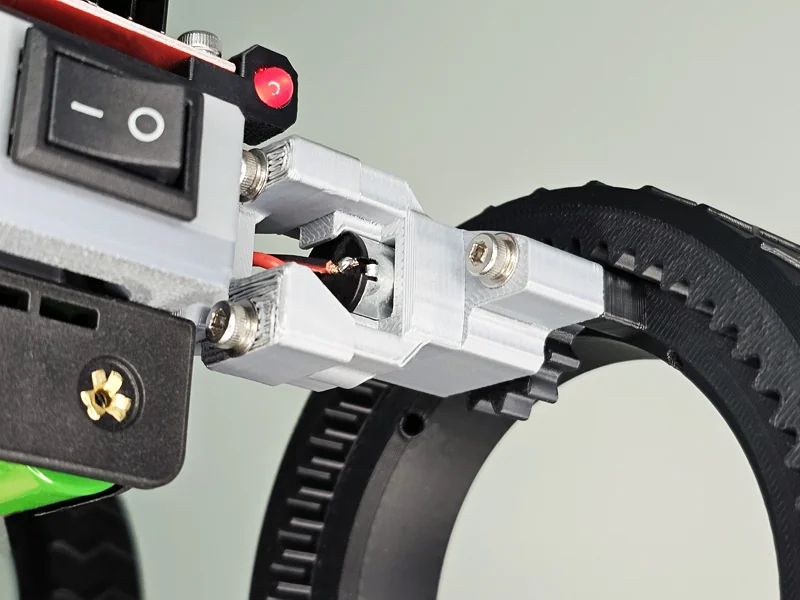

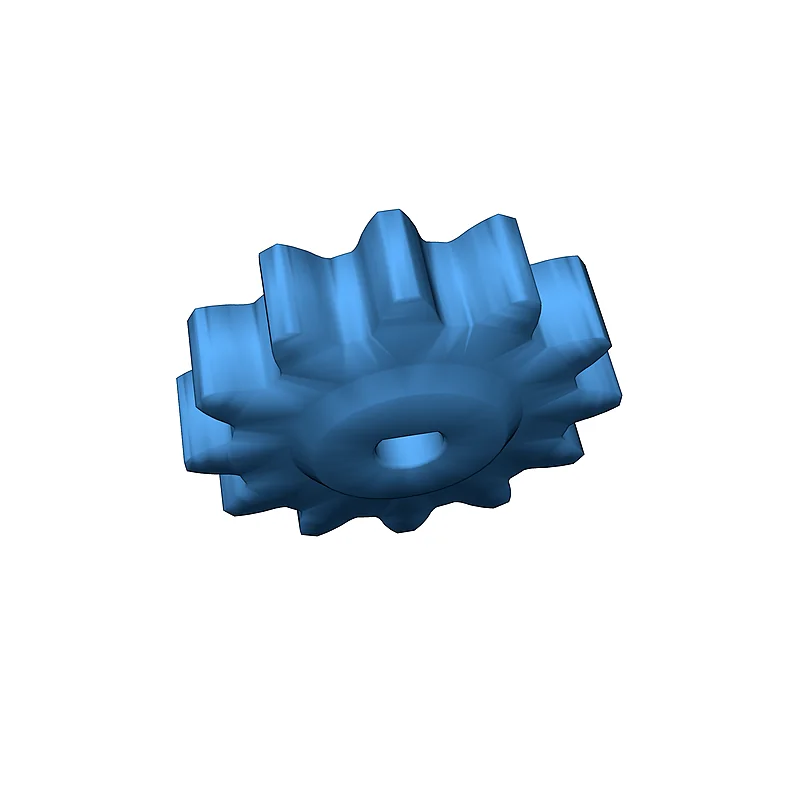

Редукция: 5:1 через спуртовые шестерни и зубья на задних колесах.

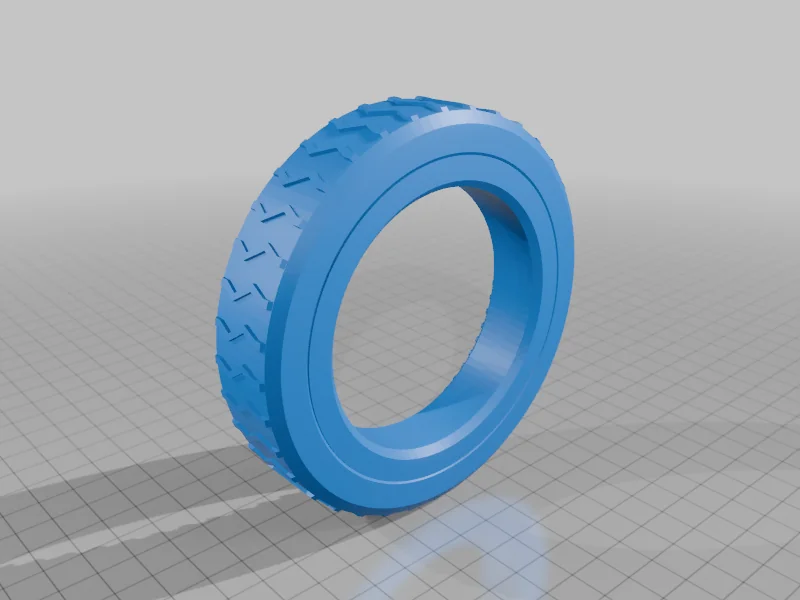

Диаметр колес: 111 мм, с возможностью смазки.
Клиренс: более 60 мм.

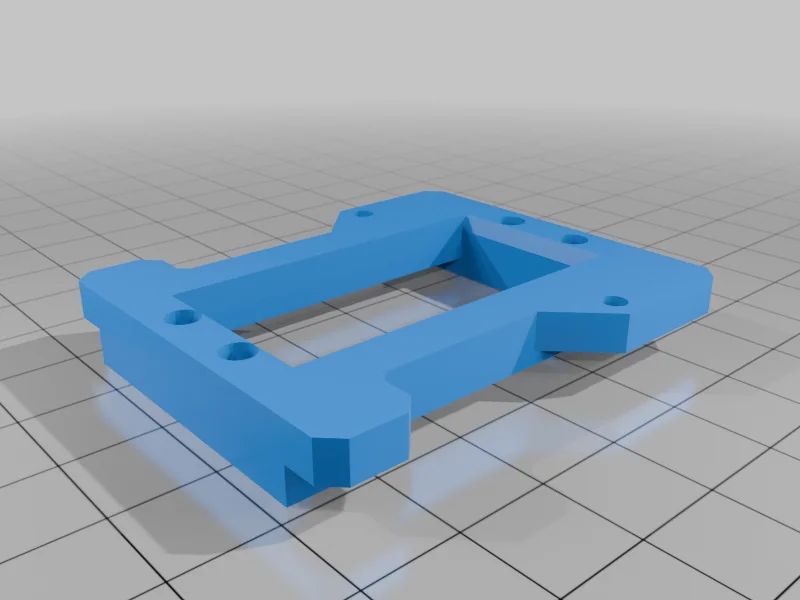

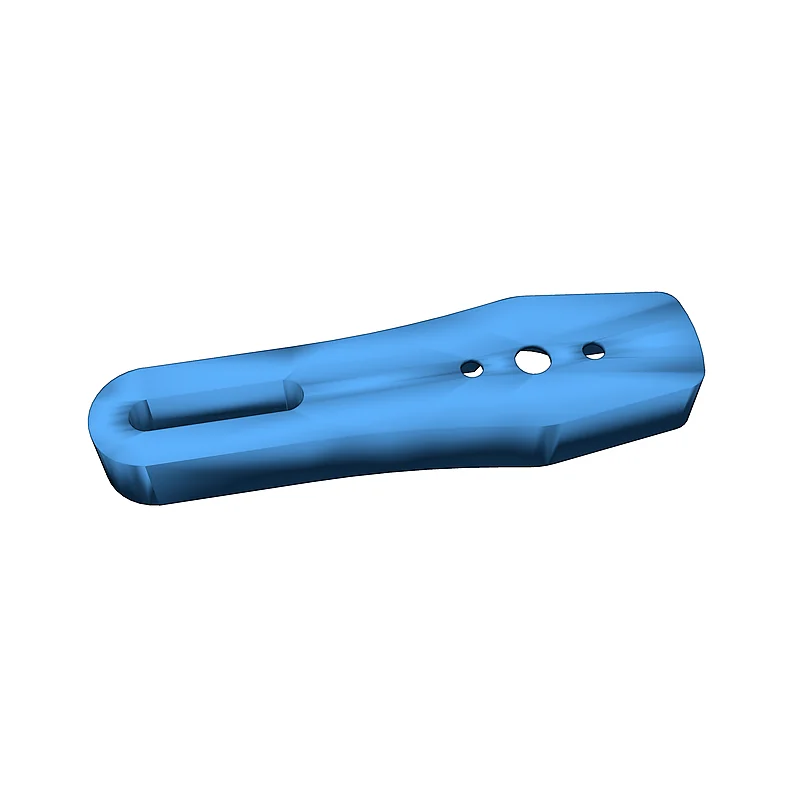

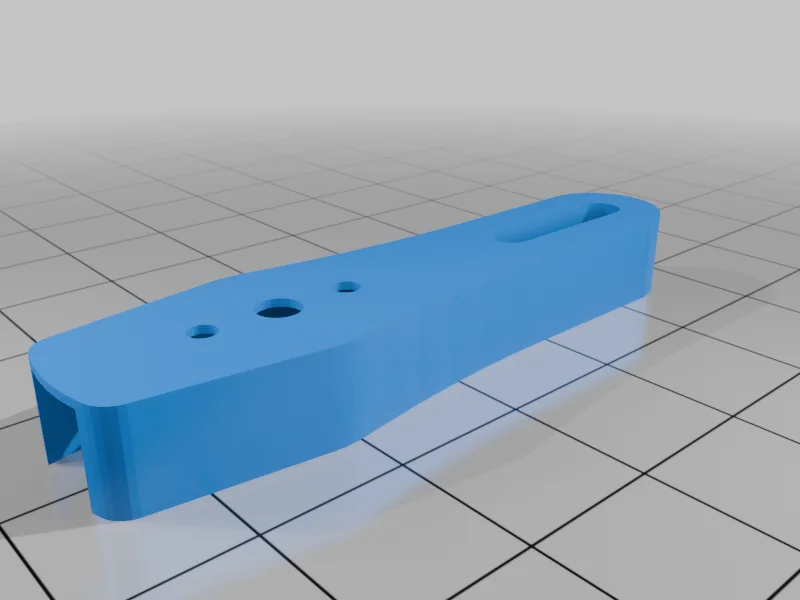

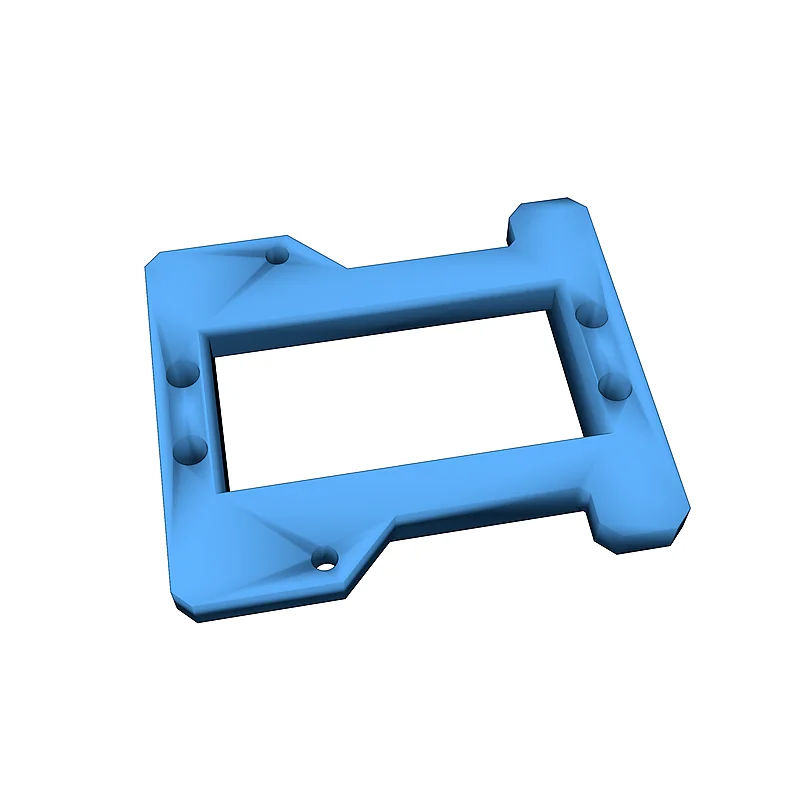

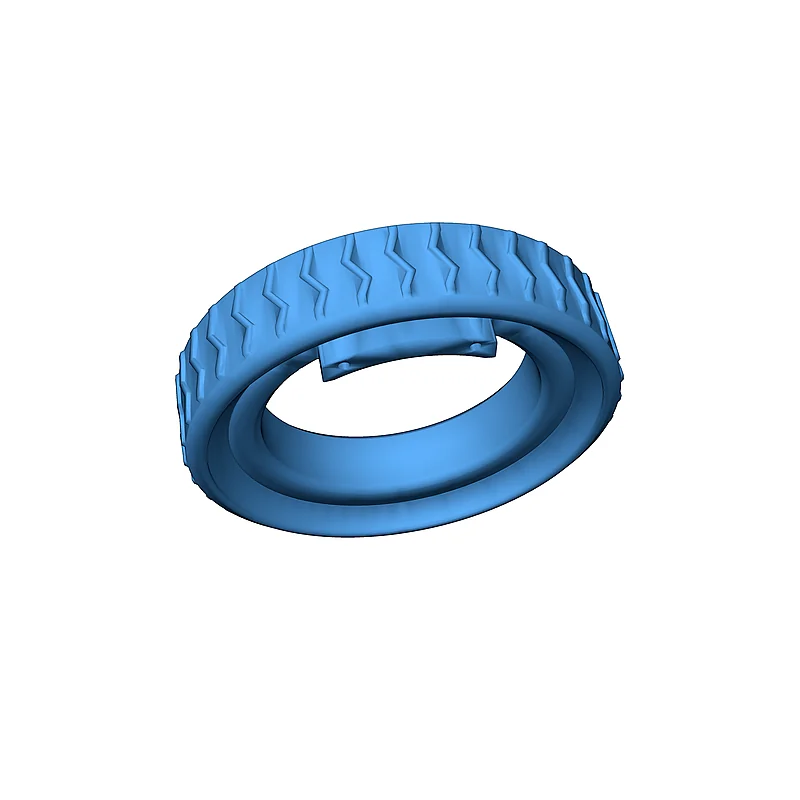

Передние колеса: свободно вращающиеся, управление с помощью сервопривода MG996R.

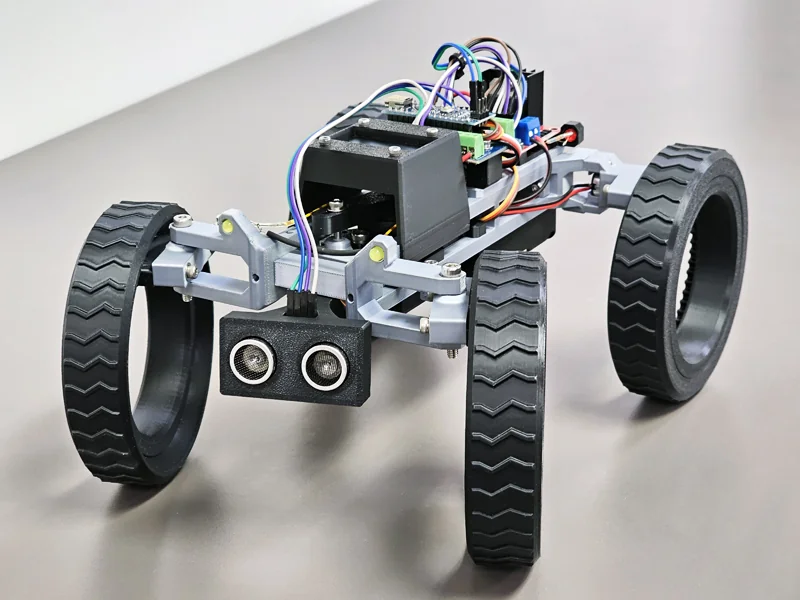

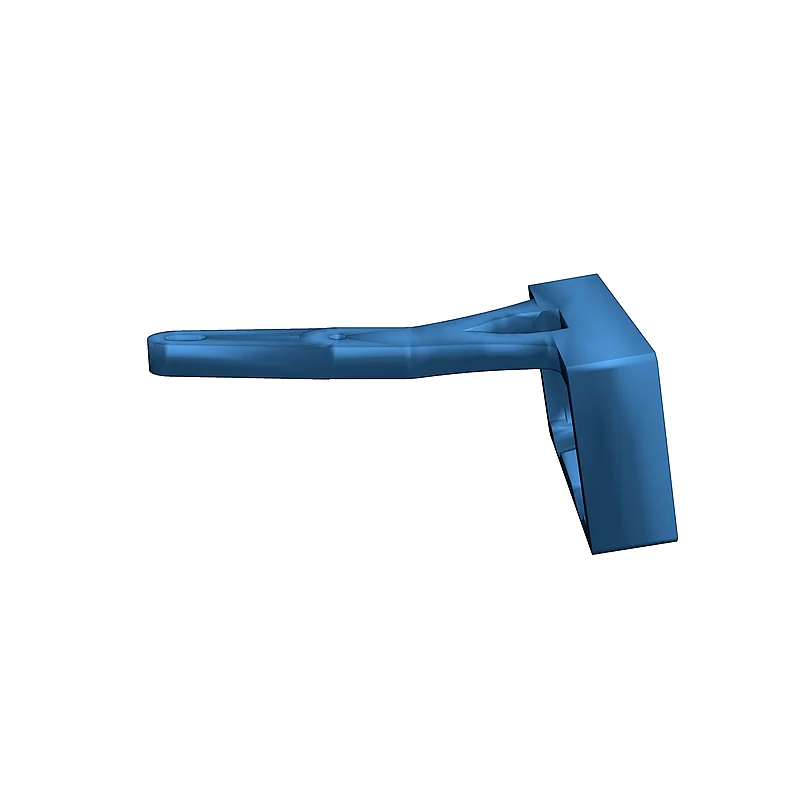

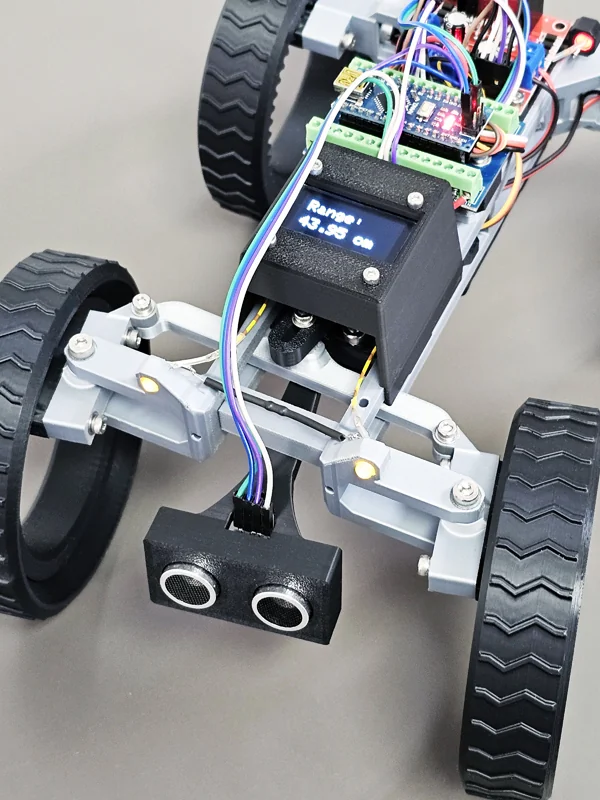

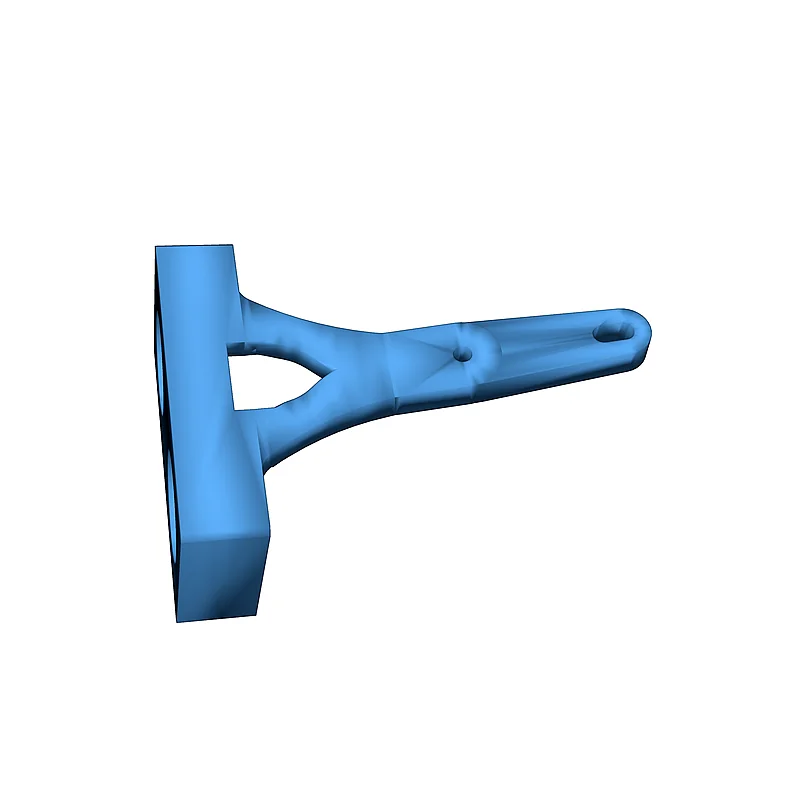

Ультразвуковой сенсор HC-SR04 для определения расстояния, с ориентацией по направлению колес.

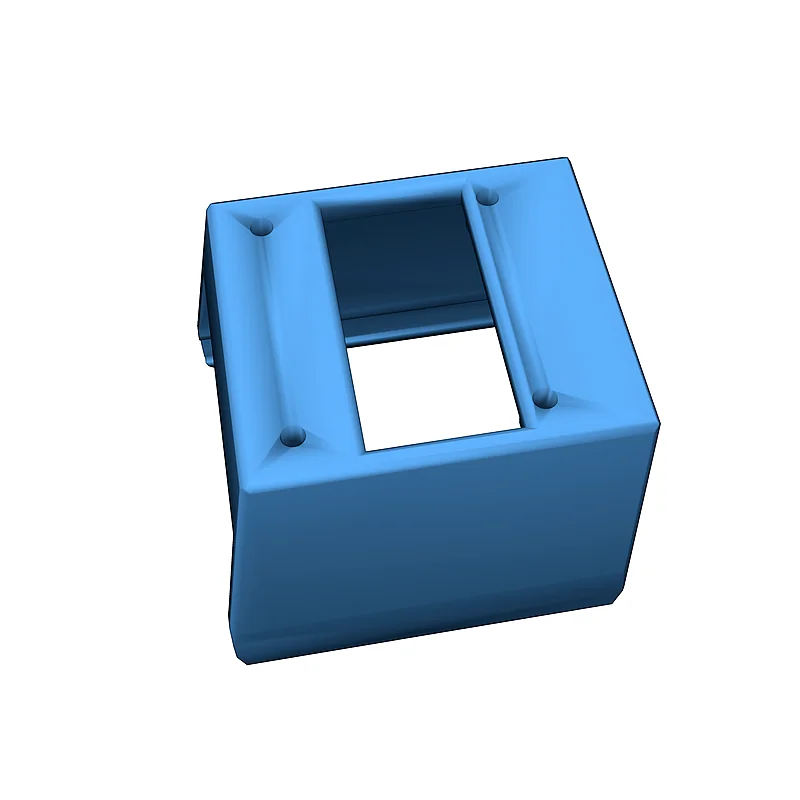

OLED-дисплей SH1106 над сервоприводом.

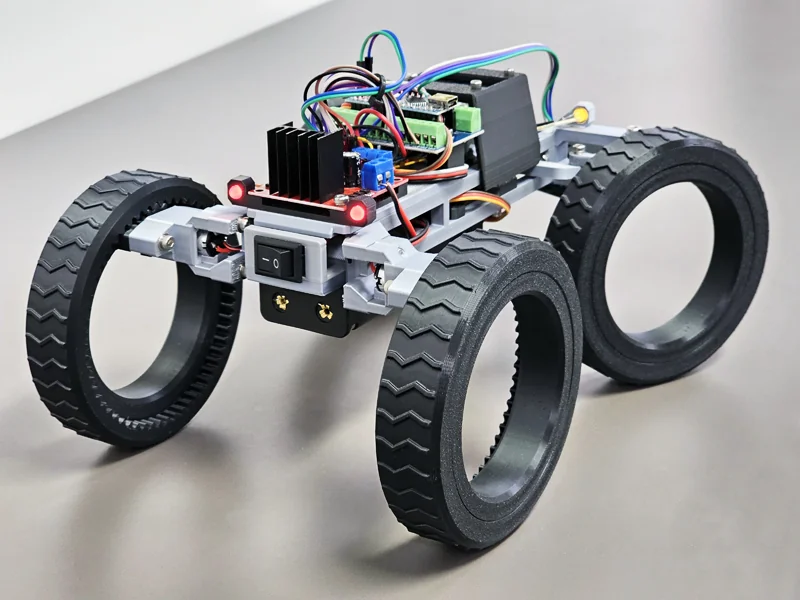

Светодиоды: два желтых спереди и два красных сзади.
Питание: две батареи 18650.

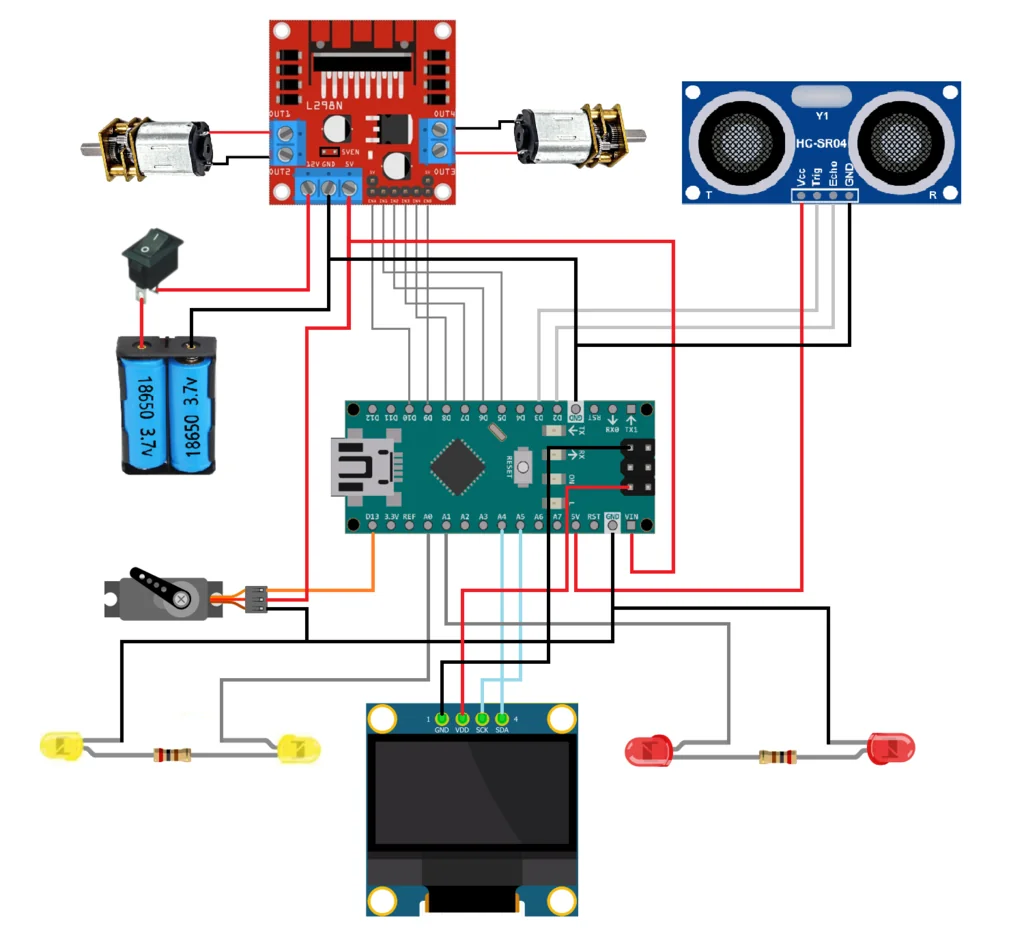

Включена схема подключения для удобства. В будущем планируется модернизация с добавлением дополнительных сенсоров для автономной работы или радиоуправления.
