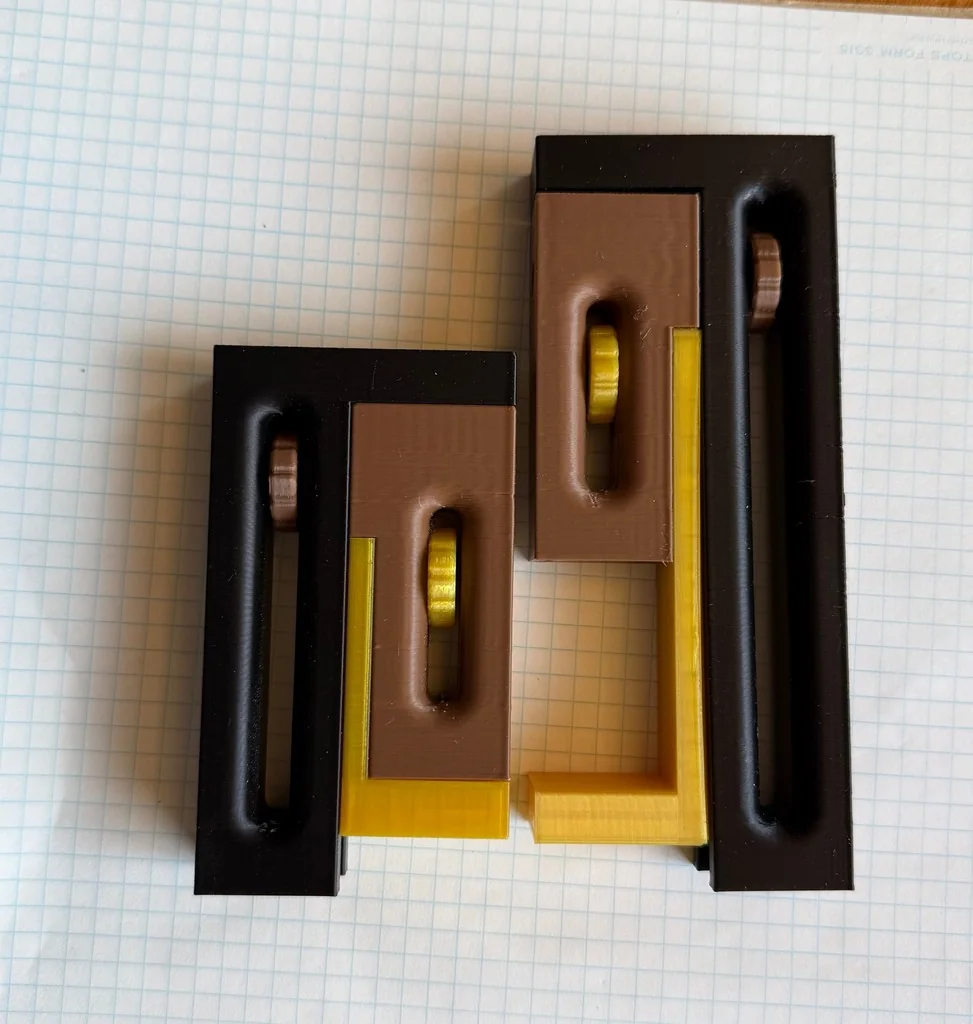

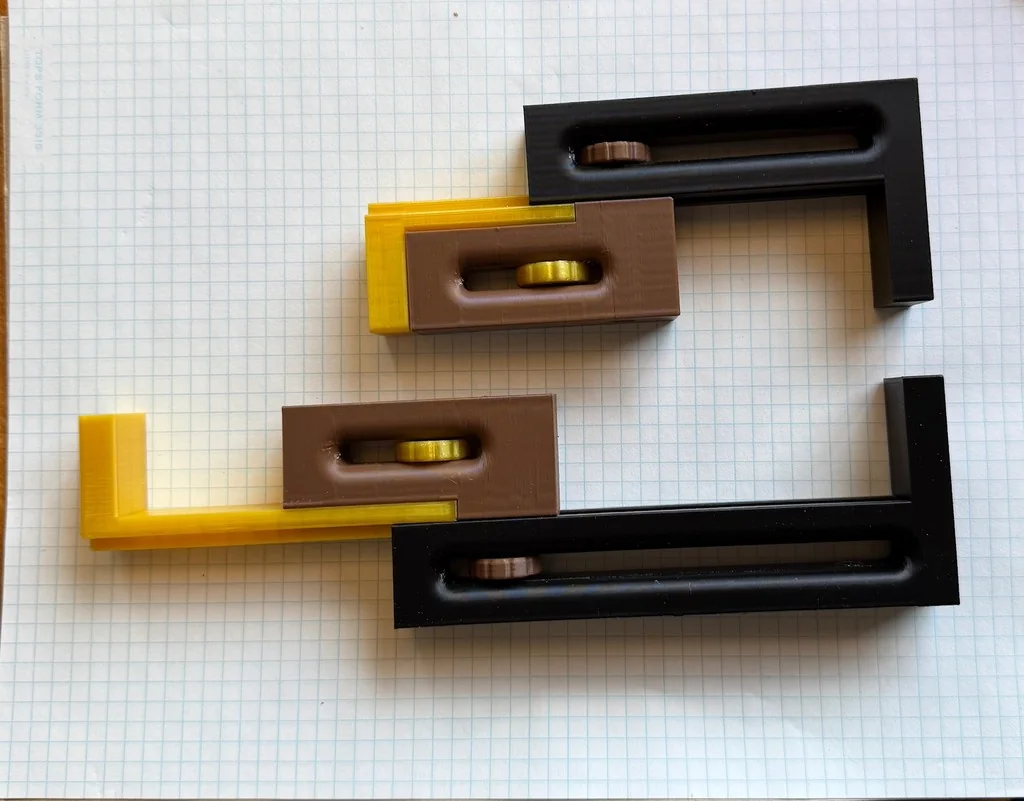

Модель KerfMaker XL

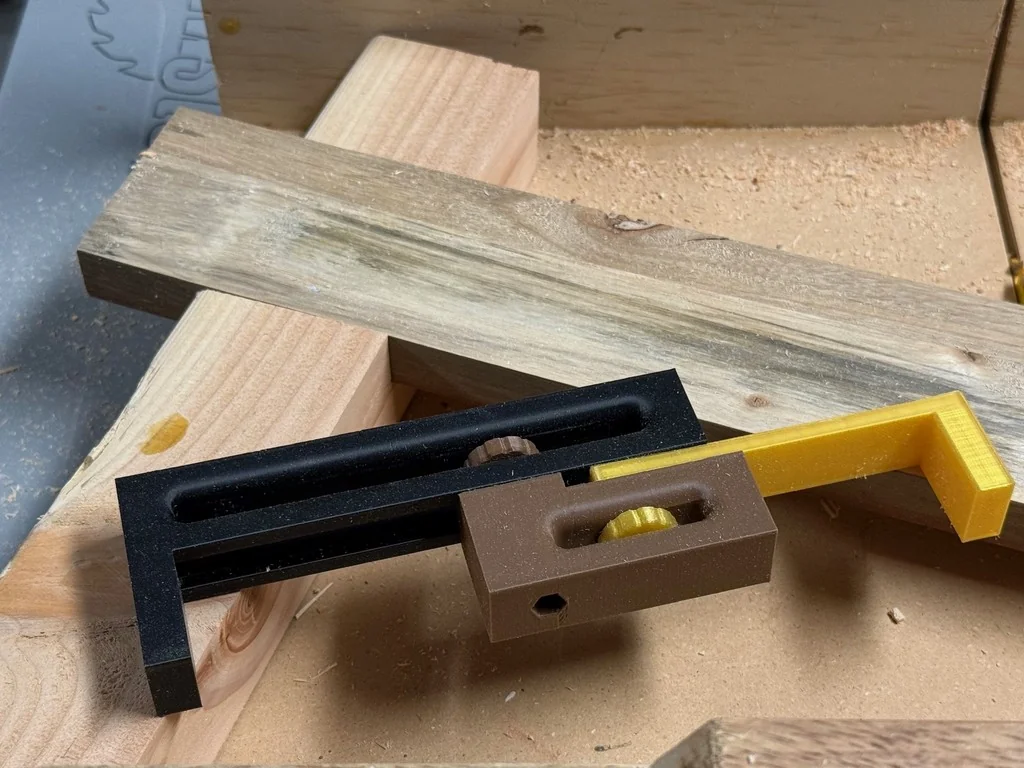

KerfMaker XL — это увеличенная версия оригинального KerfMaker, предназначенная для создания больших шипов. Идеально подходит для половинных рамок для фотографий и других проектов с горизонтальными шипами.

• Максимальная ширина лезвия: 9 мм / 0.38 дюйма
• Максимальная глубина шипа/паза: 53 мм / 2.1 дюйма
• Максимальная ширина шипа: 88 мм / 3.44 дюйма

Части для печати:

• Нижняя часть - 1
• Средняя часть - 1

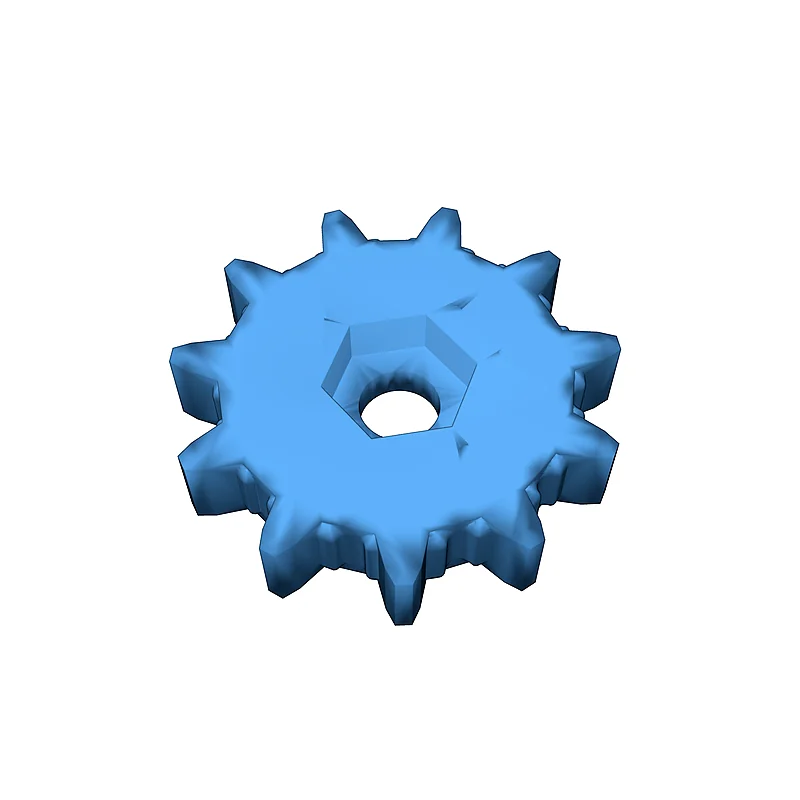

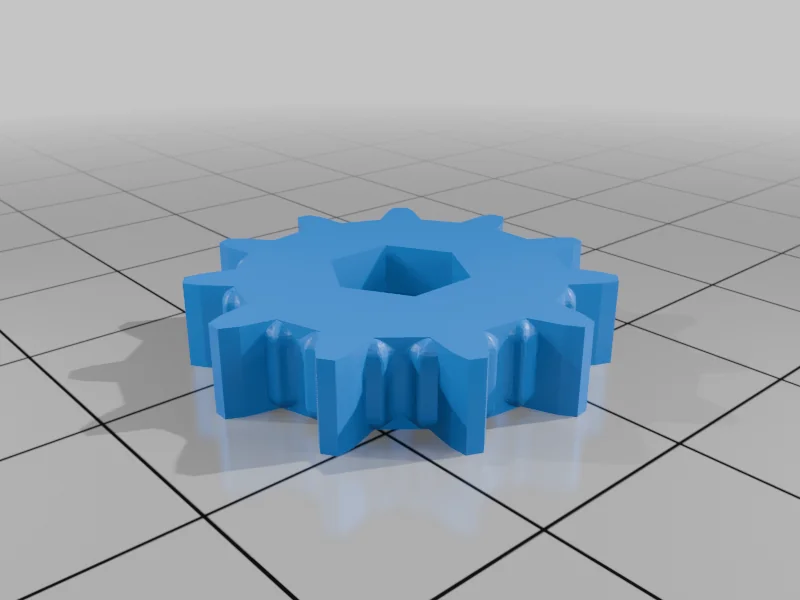

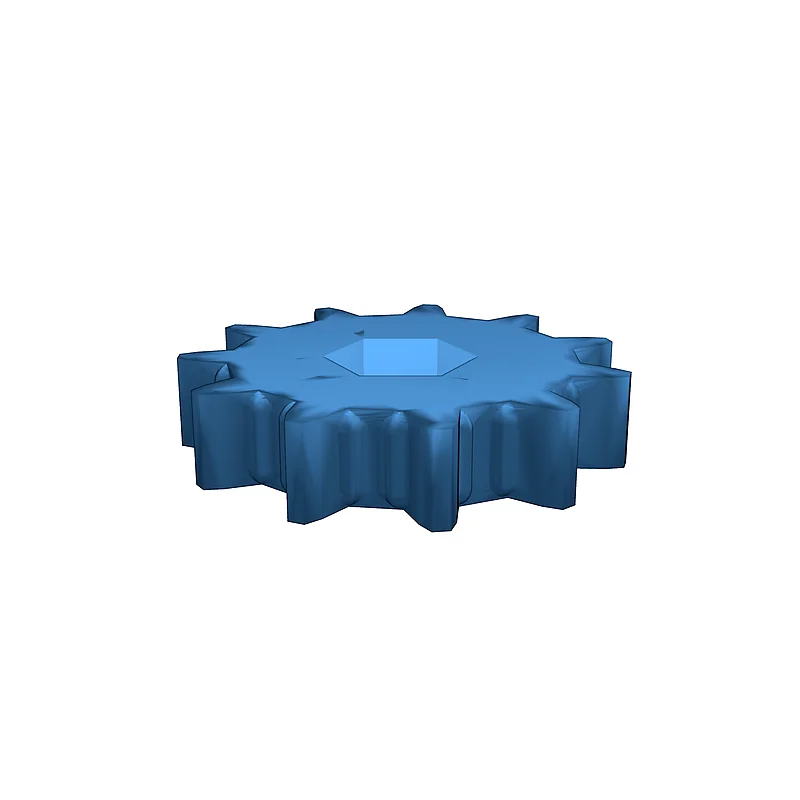

• Улучшенное колесо - 2
• Верхняя часть - 1
• Штифт - 1 (по желанию)

Необходимые комплектующие:

• 2x гайки M4
• 2x болта M4x20 мм
• Магнит (по желанию для нижней части)

Сборка: Вставьте гайки в каждое колесо с помощью клея (рекомендуется эпоксидный клей). Вставьте колесо в центр верхней части с гайкой вверх. Проденьте один болт в маленькое отверстие средней части. Соедините верхнюю и среднюю части, чтобы гайка захватила болт. Плотно закрутите. Повторите для нижней части и сборки верхней/средней частей. При необходимости надавите на болт, чтобы он полностью вошел в отверстие верхней части. По желанию вставьте штифт в отверстие верхней части. Я предпочитаю не делать это для удобства разборки. Приклейте магнит в выемку на конце нижней части для удержания лезвия при первоначальной настройке.
