Демонстрация шиповых соединений с BOSL2 в OpenSCAD
admin | 13.03.2026
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (19)

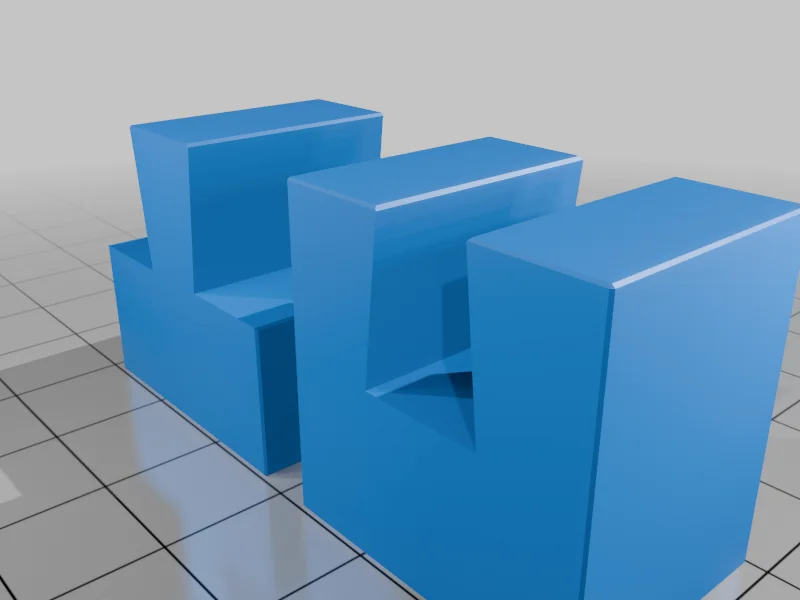

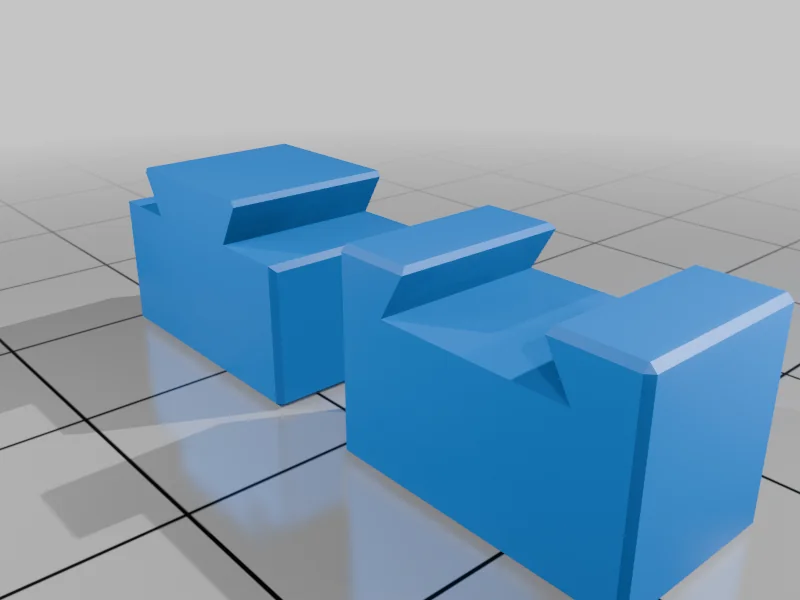

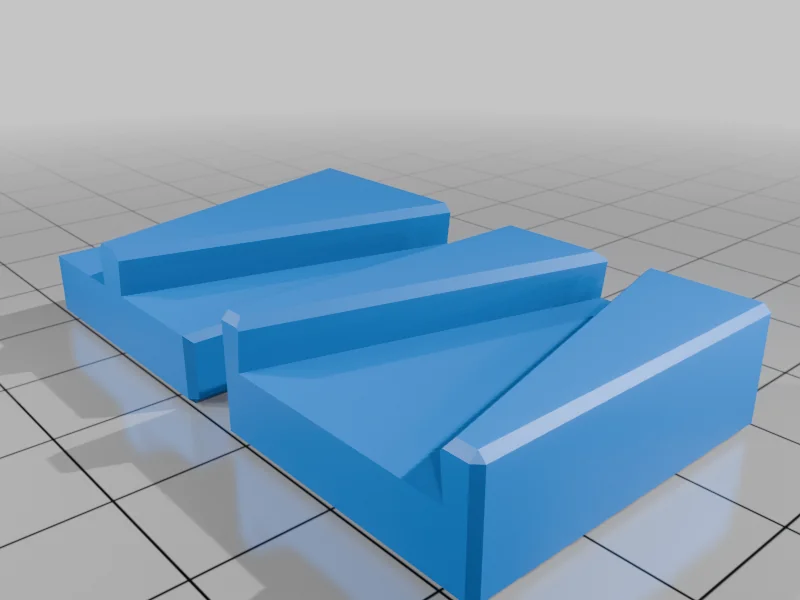

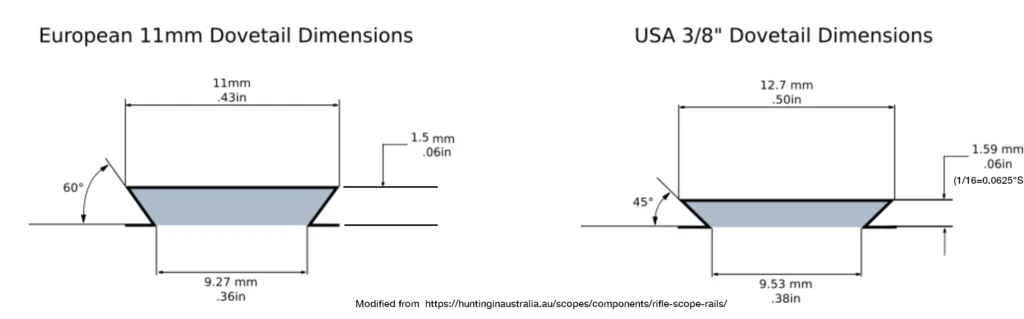

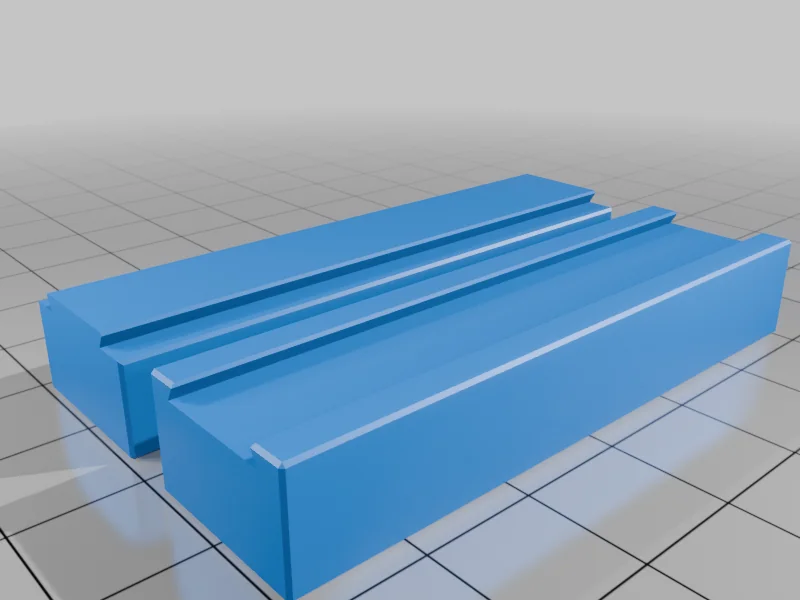

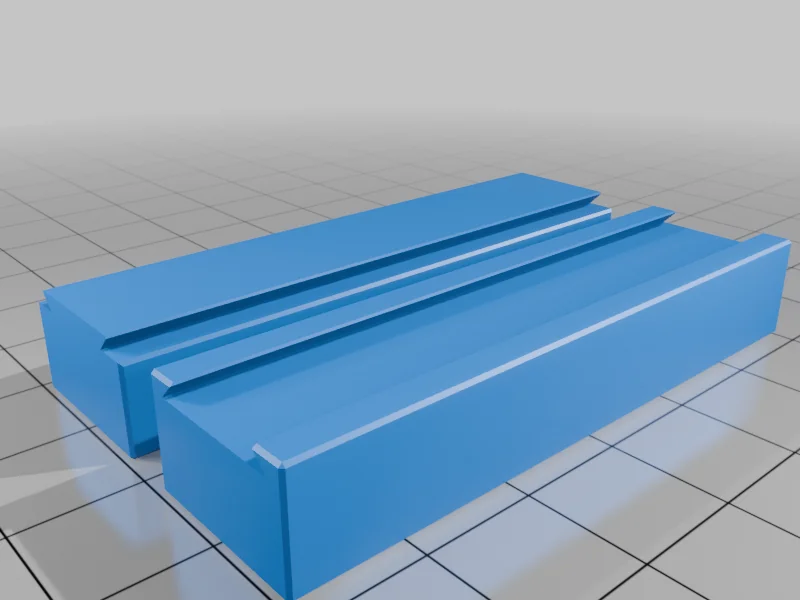

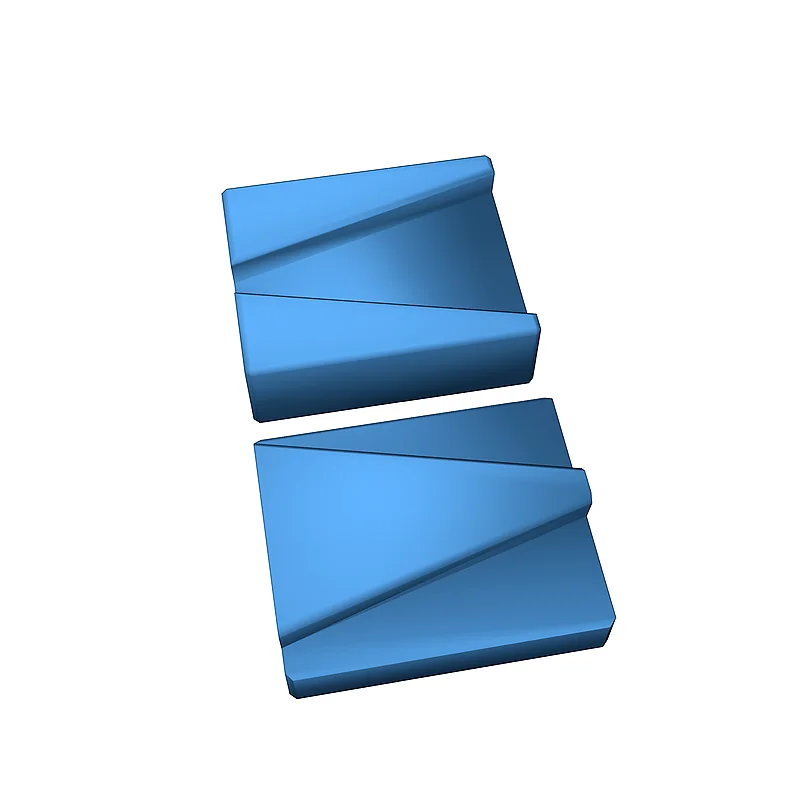

<p>Эта модель представляет собой настраиваемые шиповые соединения, созданные с использованием функции <strong>dovetail()</strong> библиотеки BOSL2 в OpenSCAD. Она включает в себя несколько примеров:</p><ul><li><strong>DovetailDemo.stl</strong>: самоблокирующийся шип для соединения двух деталей.</li><li><strong>DovetailDemo_30degJoin.stl</strong>: не самоблокирующийся шип с углом 30°.</li><li><strong>DovetailDemo_Wood0p5x6deg.stl</strong>: шип 1/2" с углом 6° для 3/4" древесины.</li><li><strong>DovetailDemo_BeadSightMarble.stl</strong>: шип 3/8" с углом 60° и ~0.10" высотой для передних прицелов.</li><li><strong>DovetailDemo_11mmRail.stl</strong> и <strong>DovetailDemo_3_8ths_Rail.stl</strong>: шипы для установки оптики с соответствующими размерами.</li></ul><p>Обратите внимание, что 11mm шипы предназначены для вертикальной установки по верхней поверхности, а 3/8" шипы - по нижней части паза. Правильный выбор формы и угла шипа важен для точной стыковки.</p>
