Корпус предназначен для пульта управления PiBot CNC. Обновленная версия включает крышку для Bluetooth модуля, что упрощает его установку и снятие без необходимости разборки корпуса.

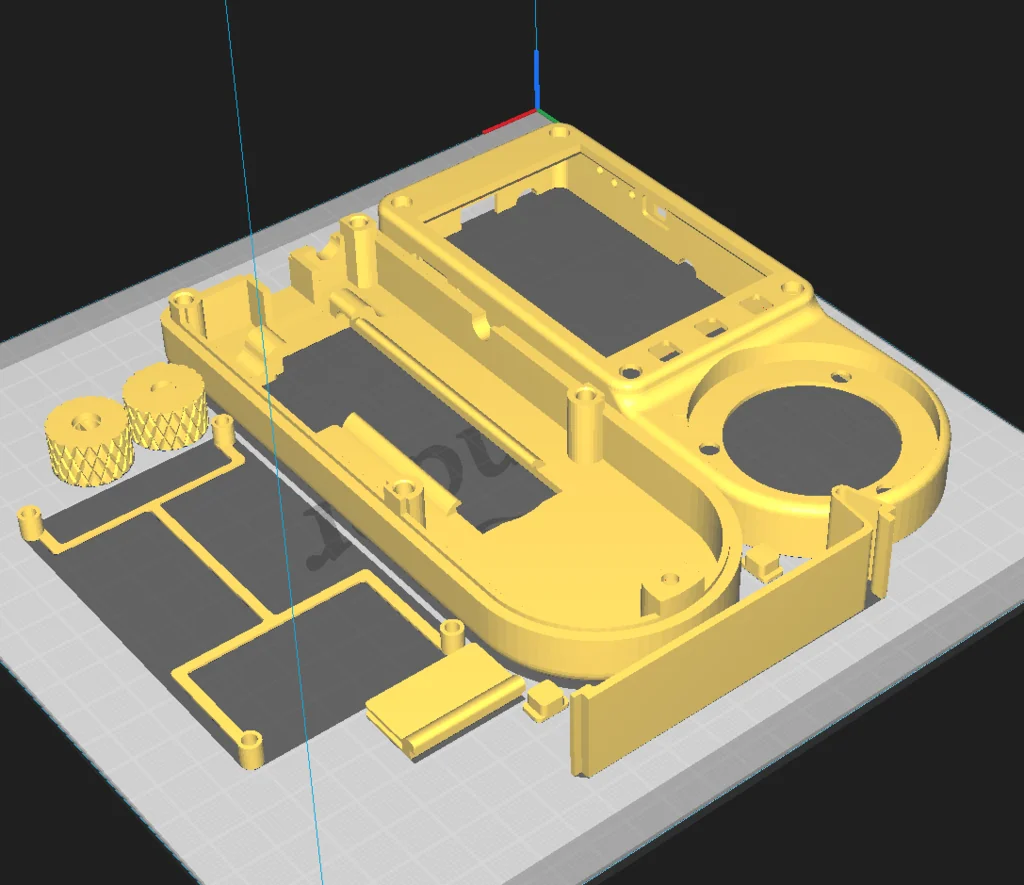

Состав корпуса:

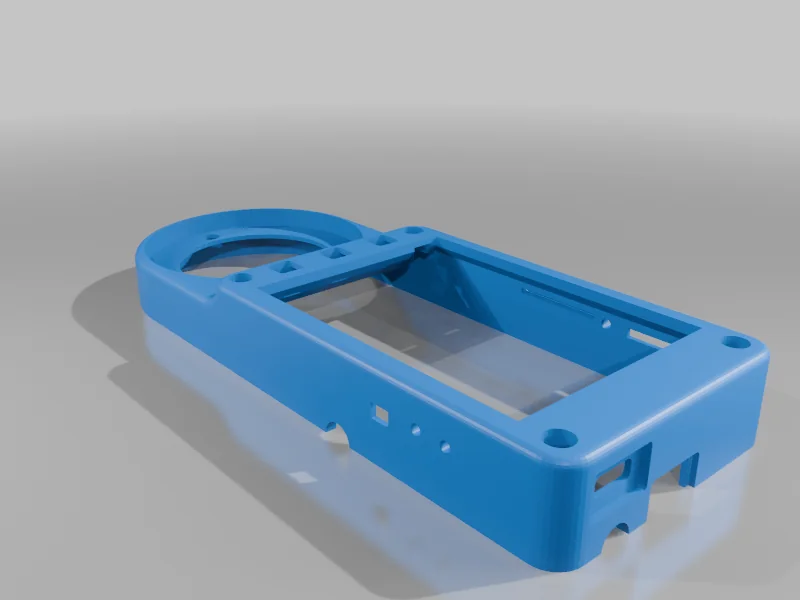

1x Верх корпуса
1x Нижняя часть

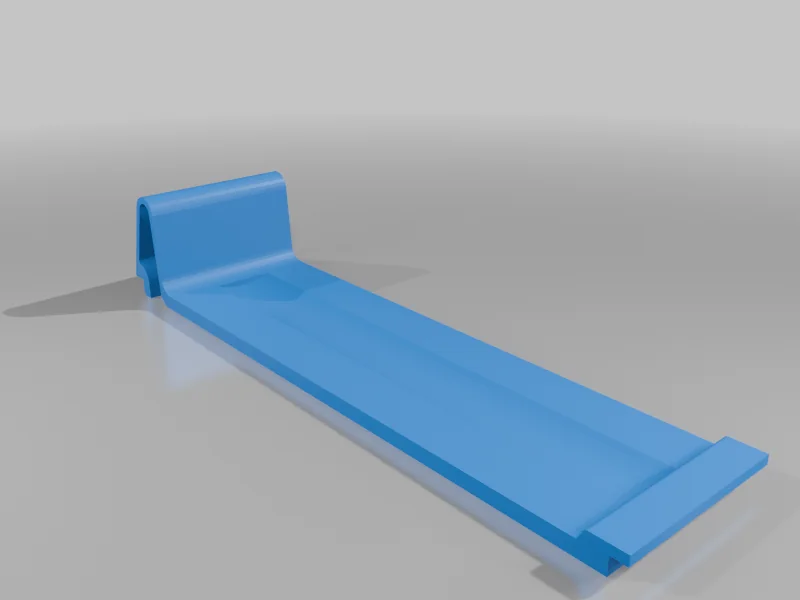

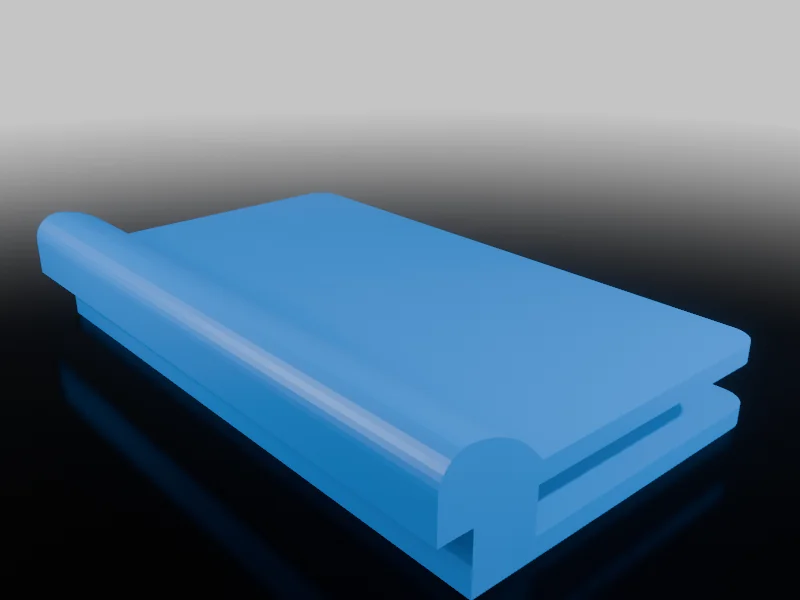

1x Крышка батареи
1x Крышка Bluetooth

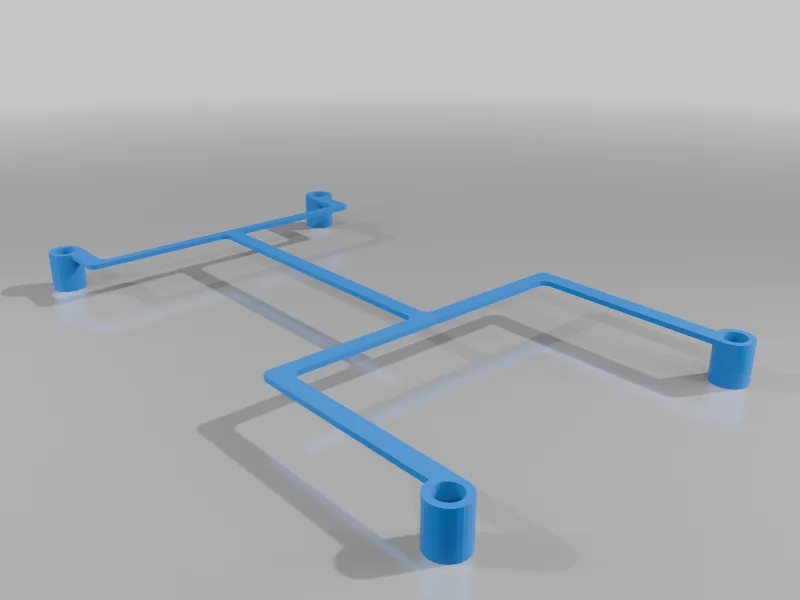

1x СоединительныйSpacer

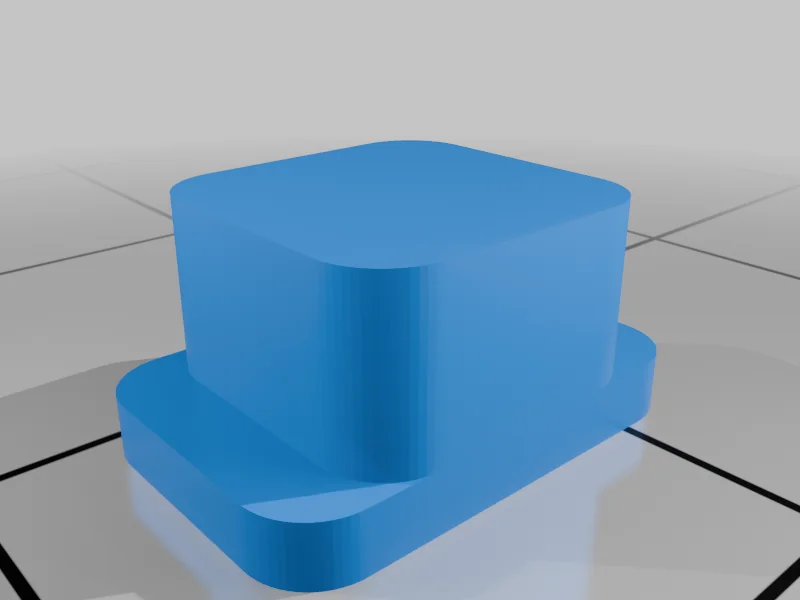

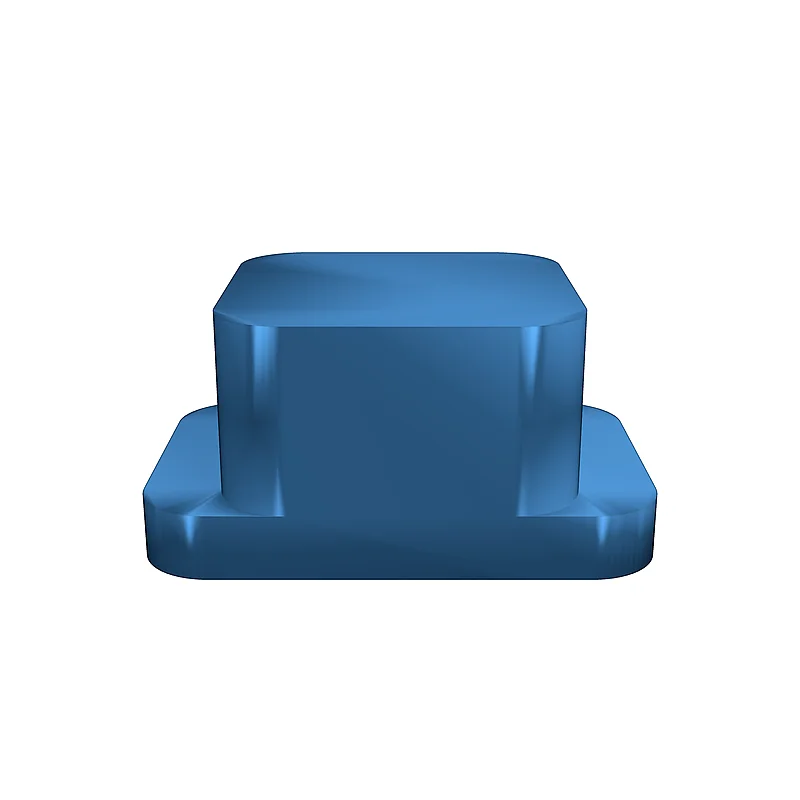

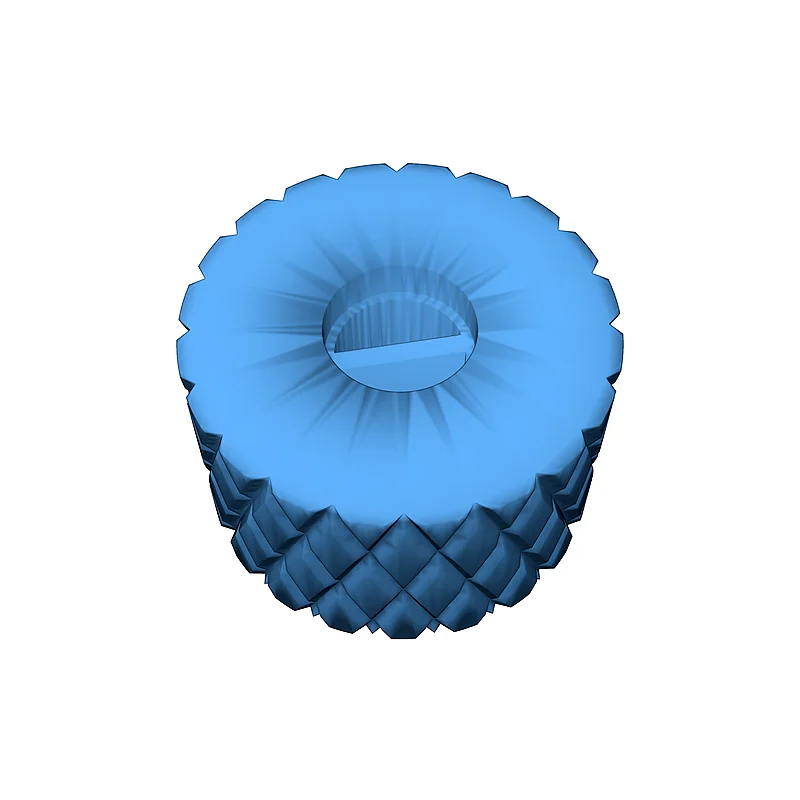

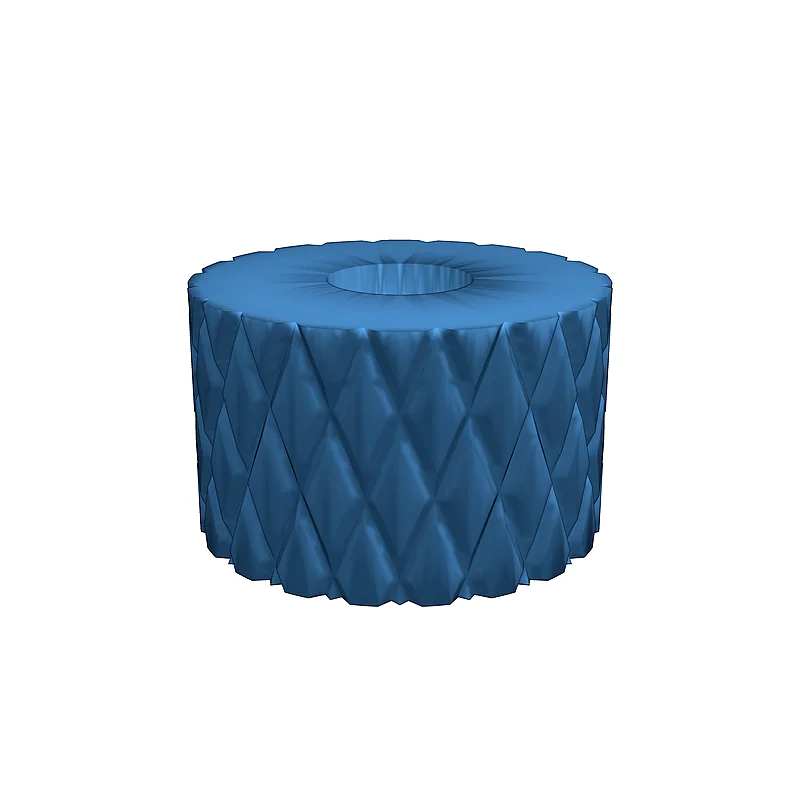

1x Кнопка 1
1x Кнопка 2

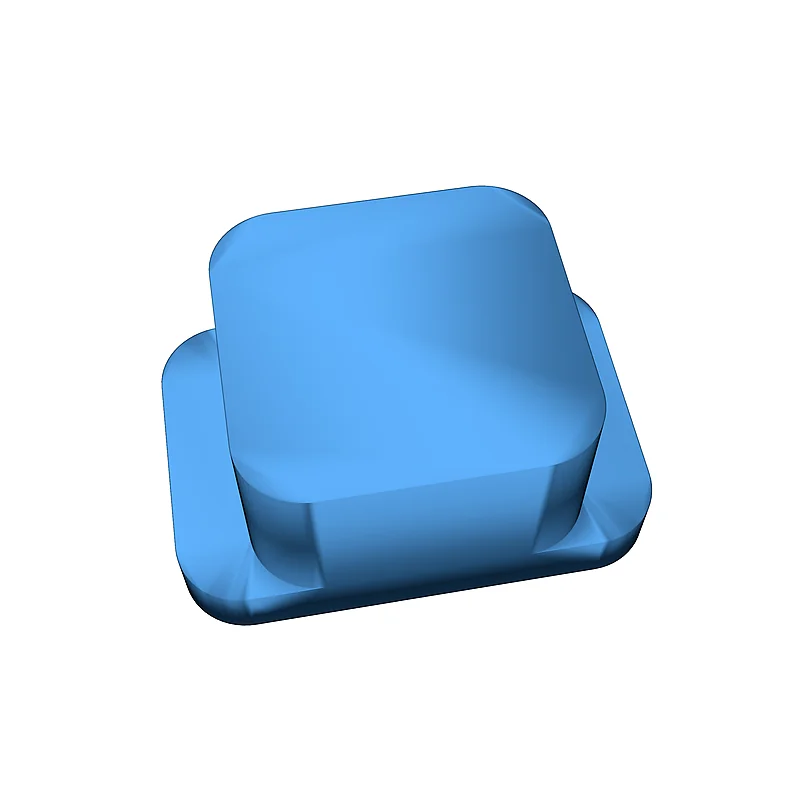

3x Кнопки
4x Винты M3 длиной 25 мм

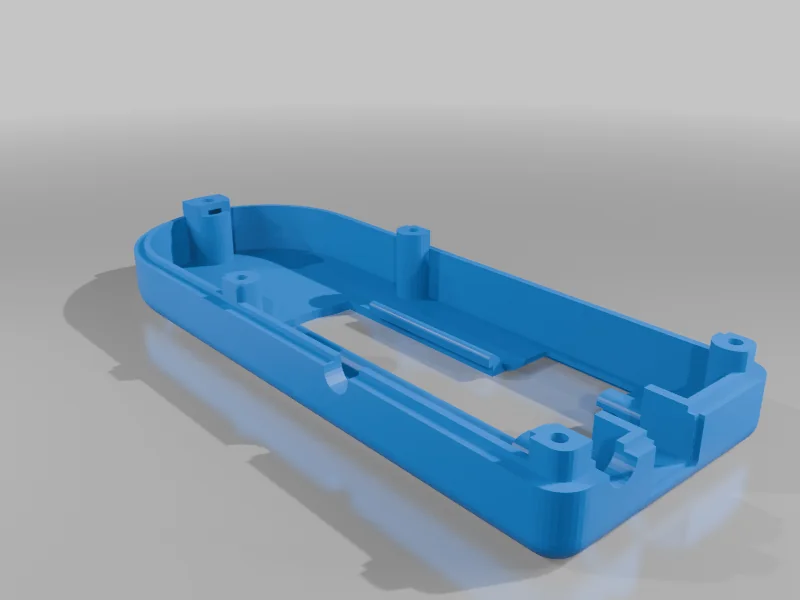

Детали нижней части корпуса:

Для установки "Bottom Nuts" потребуется 4 гайки M3, а для "Bottom Threads" - 4 резьбовых вставки M3 (5 мм OD, 6 мм длиной).

Сборка:

1. Установите кнопки на "Верх корпуса" с внутренней стороны.
2. Поместите плату с экраном на "Верх корпуса" и вставьте переключатель питания в соответствующее отверстие.
3. Закрепите плату винтами.
4. Установите соединительные spacers над винтами, убедившись, что они не мешают компонентам платы.
5. Установите вторую плату и подключите провода перед установкой.

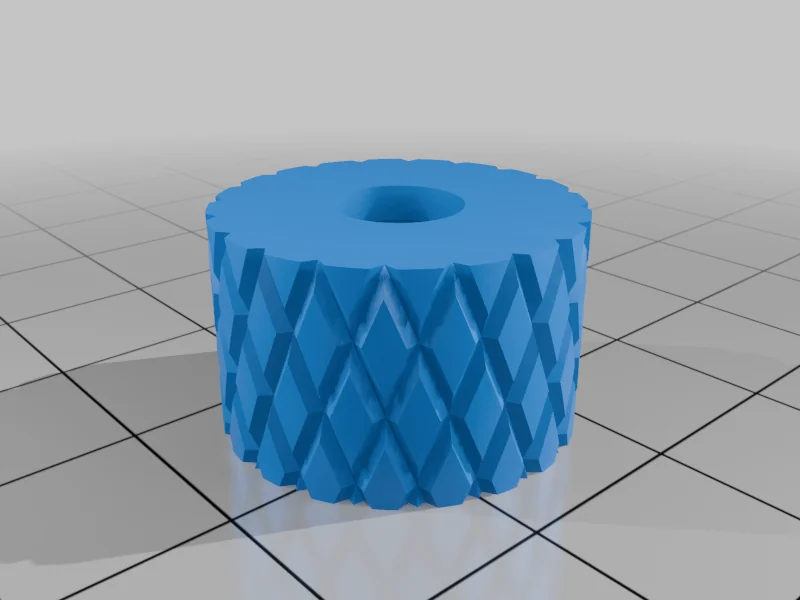

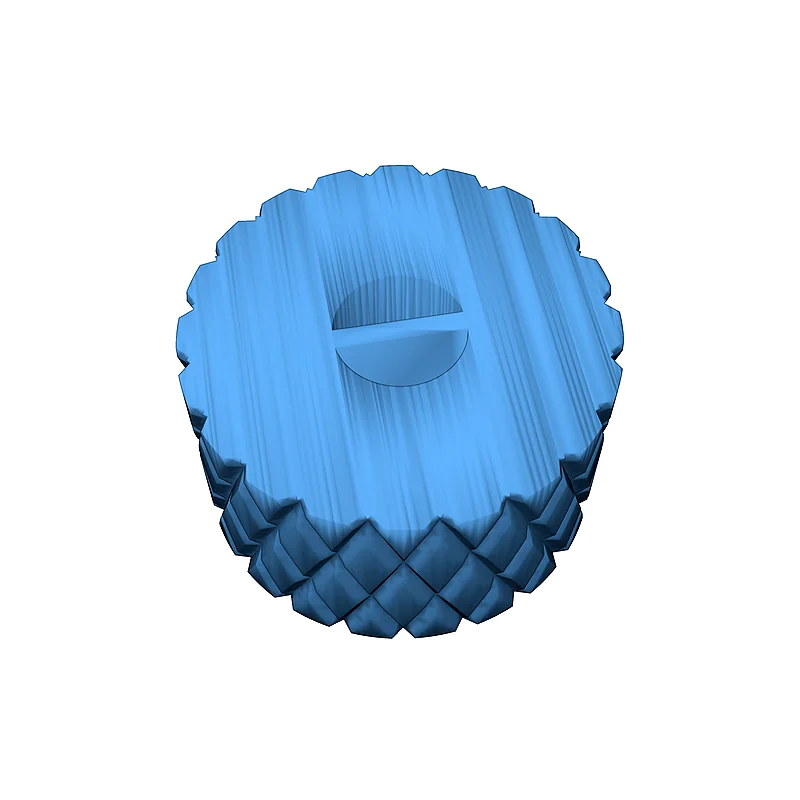

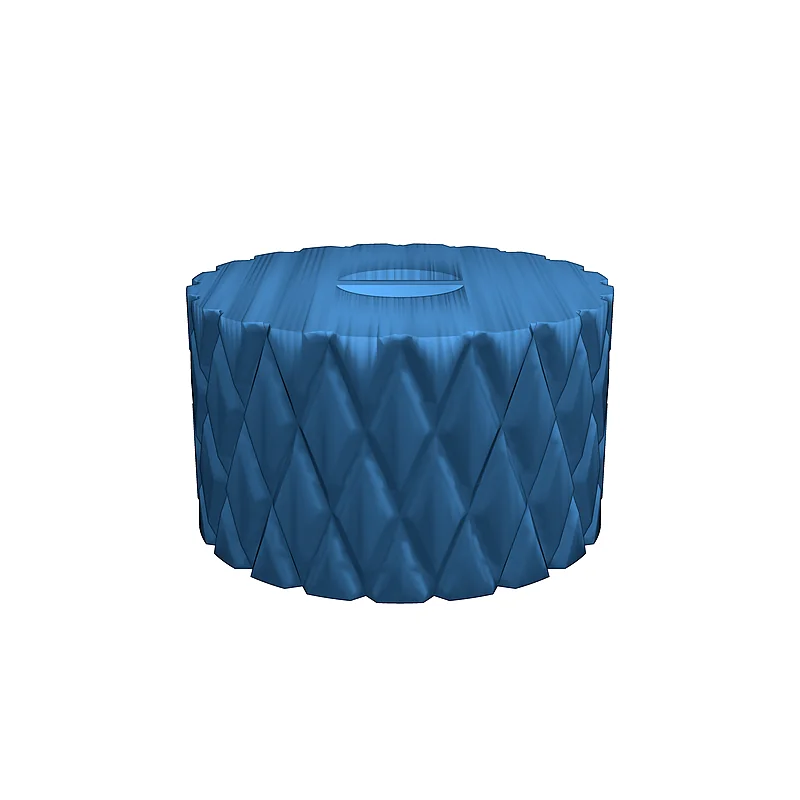

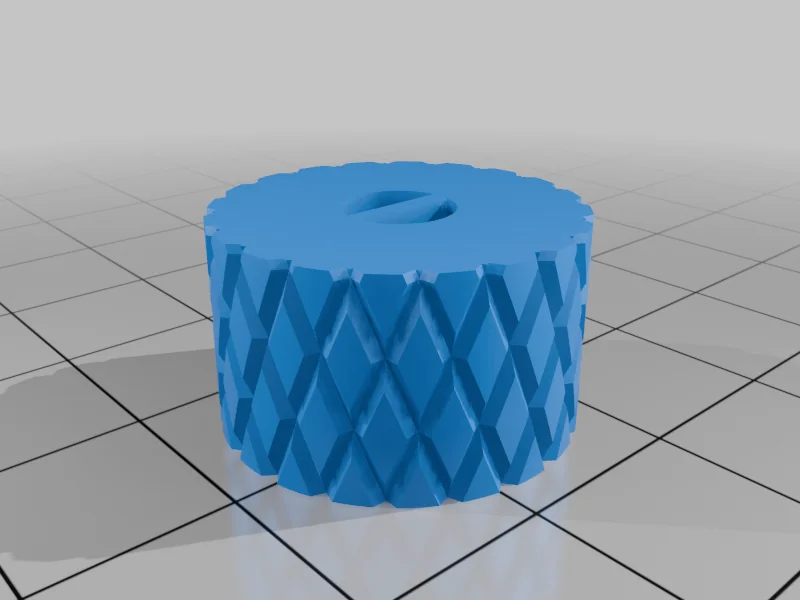

6. Закрепите ручку и добавьте гайку на верхние винты.
7. Убедитесь, что провода не перетянуты, и закрепите нижнюю часть корпуса.
