Экскаватор Вернье: Автоматизированное решение для калиперов
admin | 15.03.2026
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (48)

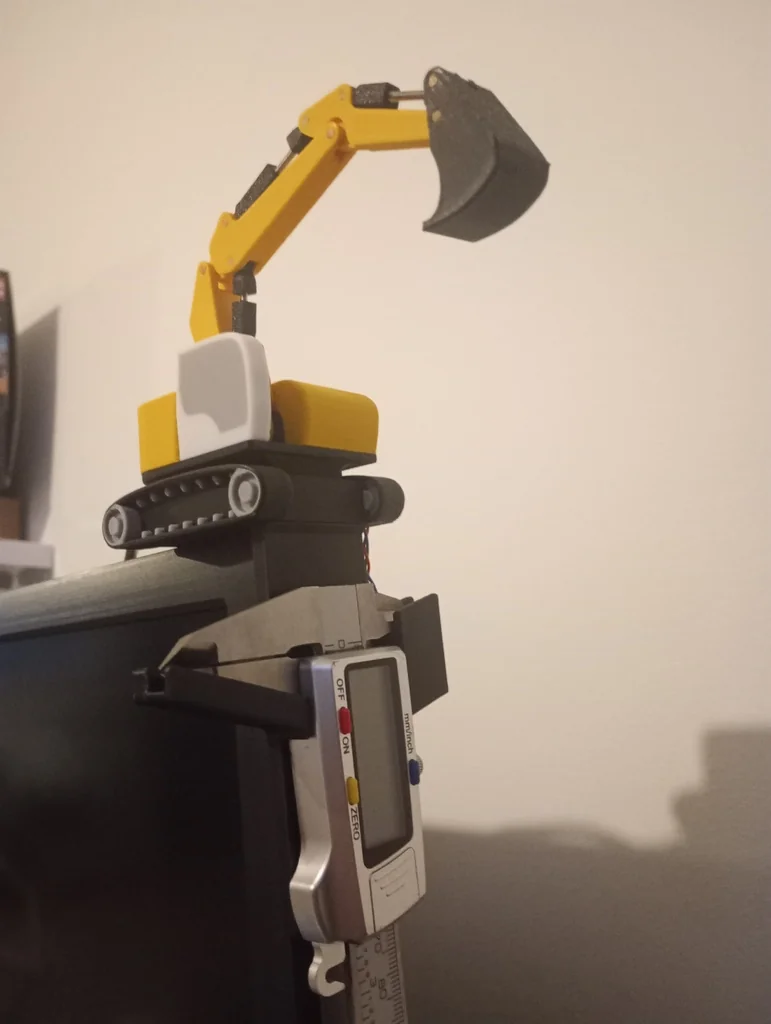

Экскаватор Вернье – это инновационное решение для цифровых калиперов, которое избавляет от проблемы разряженных батарей.
Когда вы кладете свои калиперы в чехол, они могут случайно включиться и разрядить батарею. Экскаватор Вернье решает эту проблему: он оснащен док-станцией, которая автоматически выключает инструмент.
Как это работает:
- При установке калиперов в держатель, активируется моторизированная рука-экскаватор.
- Рука нажимает кнопку OFF, что сохраняет заряд батареи.
Универсальный дизайн:
- Регулируемая позиция «ковша» подходит для различных брендов и размеров калиперов.
Простой в использовании:
- Просто установите инструмент в док-станцию, и система сделает все остальное.
Необходимые детали:
- 1 x Arduino Nano без контактов
- 1 x сервопривод SG90
- 1 x потенциометр B103 10k
- 1 x слайд-переключатель
- 1 x микропереключатель
- 5 винтов M2 x 10mm
- 2 винта M2 x 20mm
- Зубочистки (можно использовать металлические штифты)
- Соединительные провода (рекомендуется использовать Cat5)
- 3 резистора по 10k Ом
- Супер клей
- Двусторонний скотч 1mm x 20mm
Код для Arduino: Инструкции по сборке
-

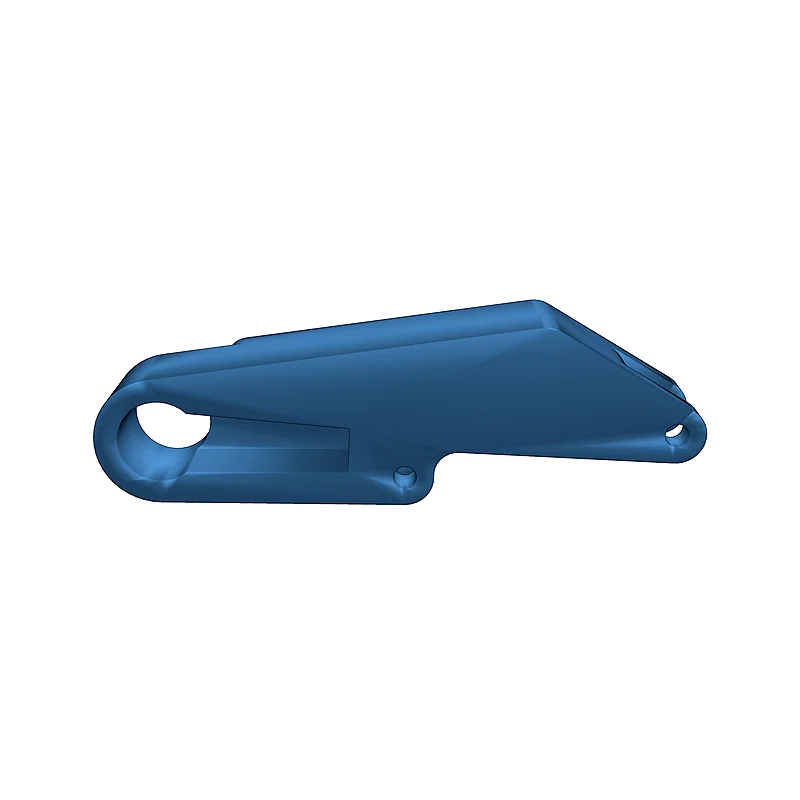

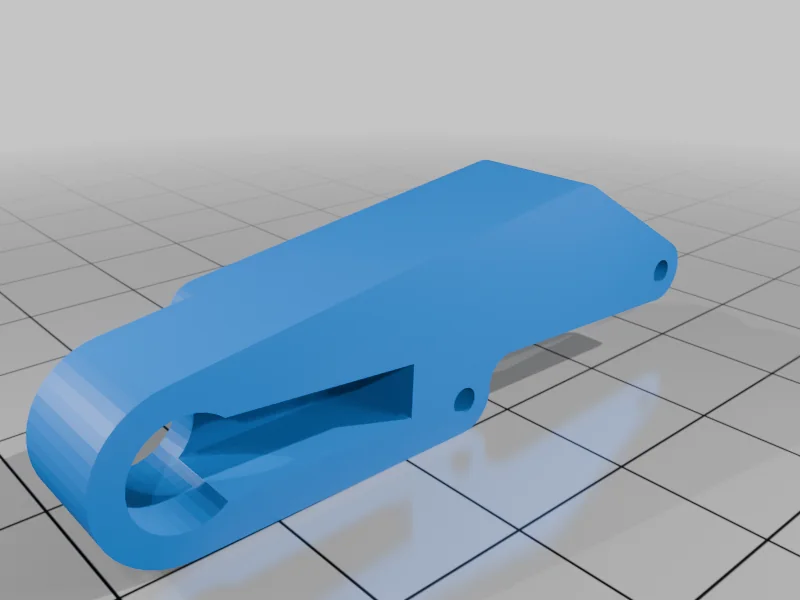

Arm_1.stlСкачать
-

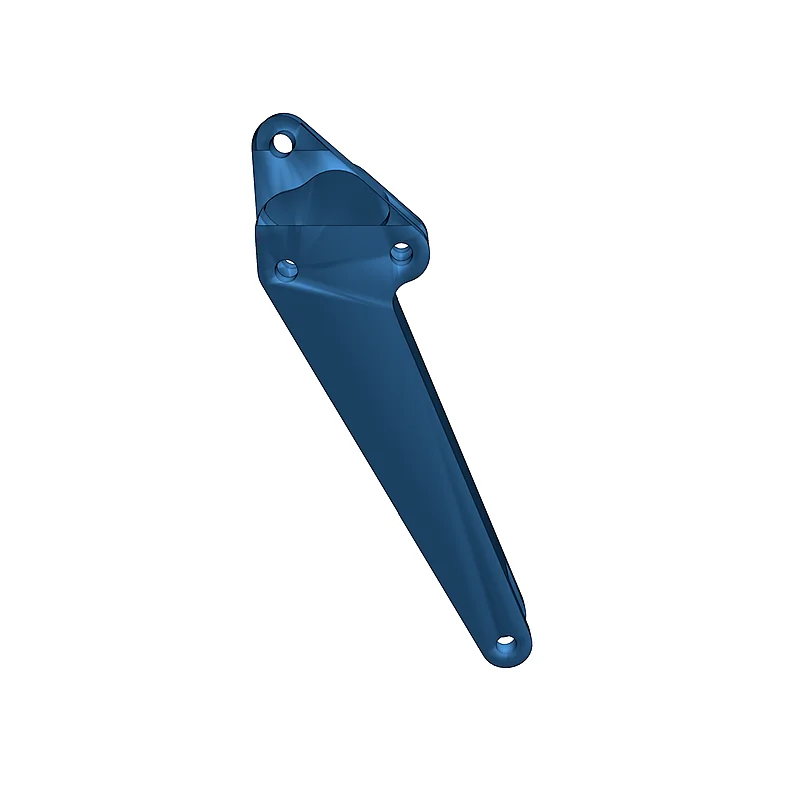

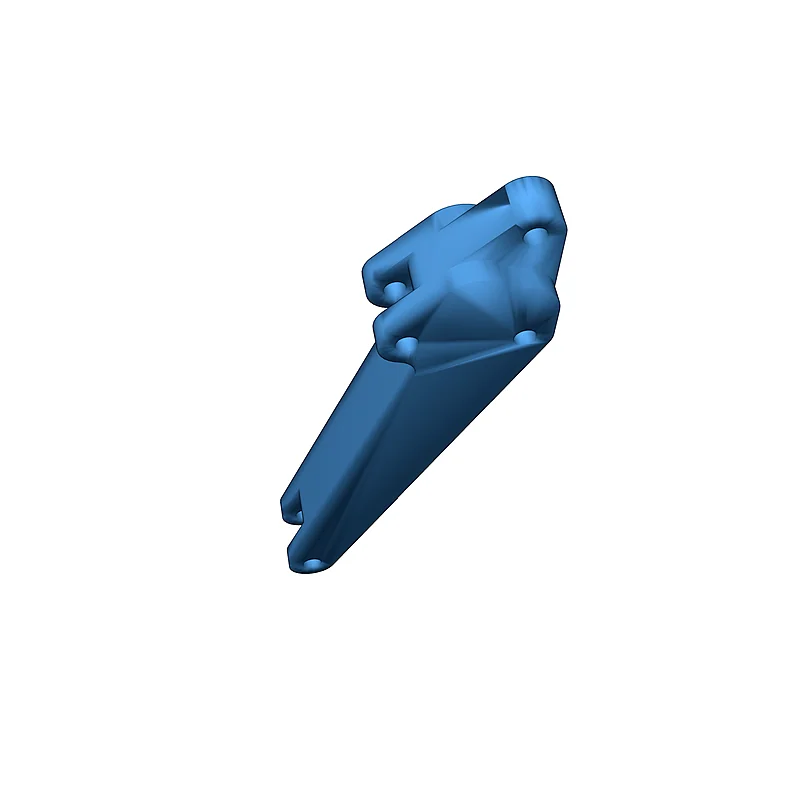

Arm_2.stlСкачать
-

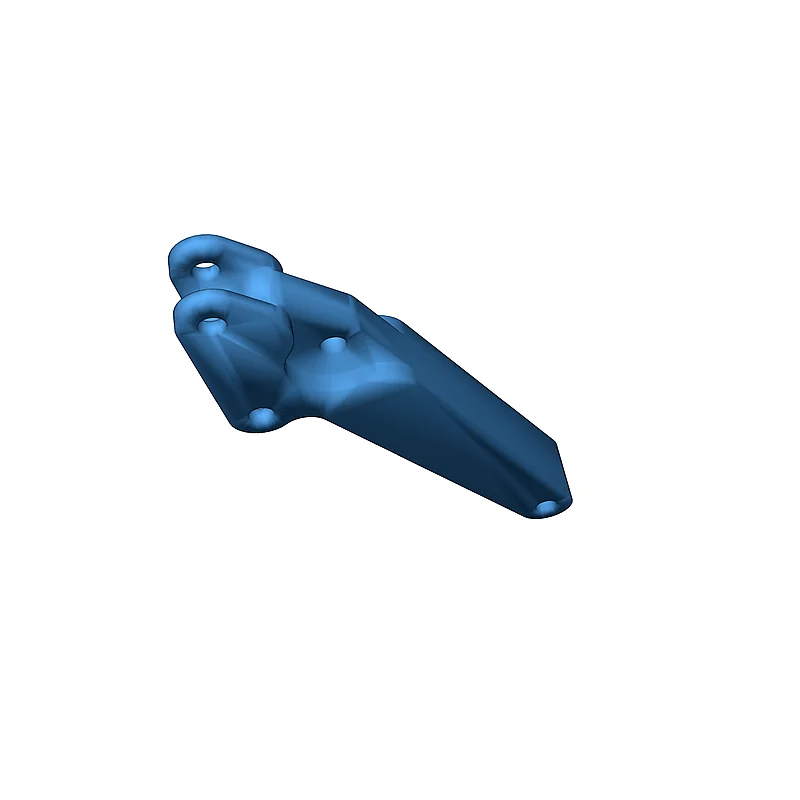

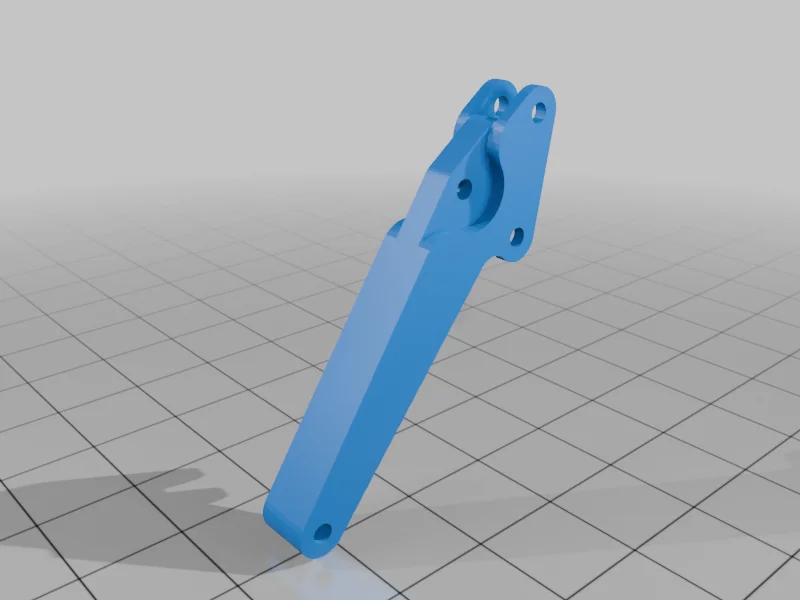

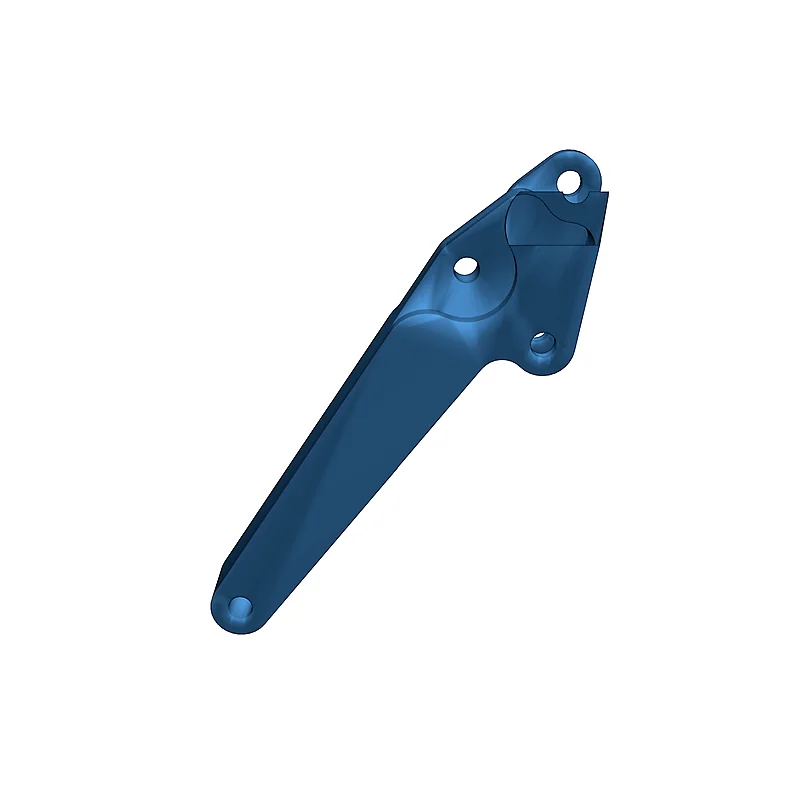

Arm_3.stlСкачать
-

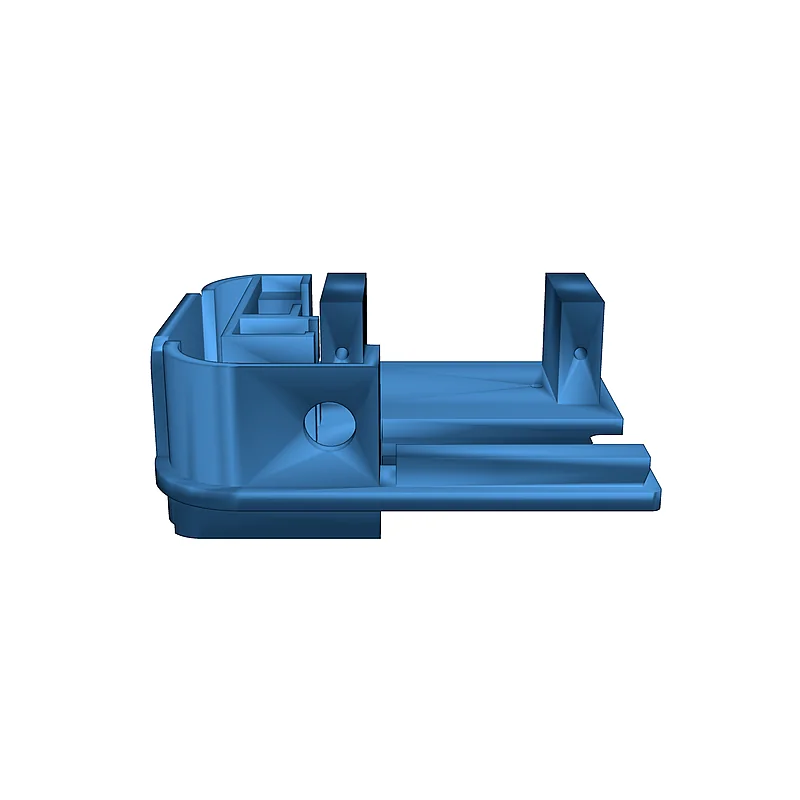

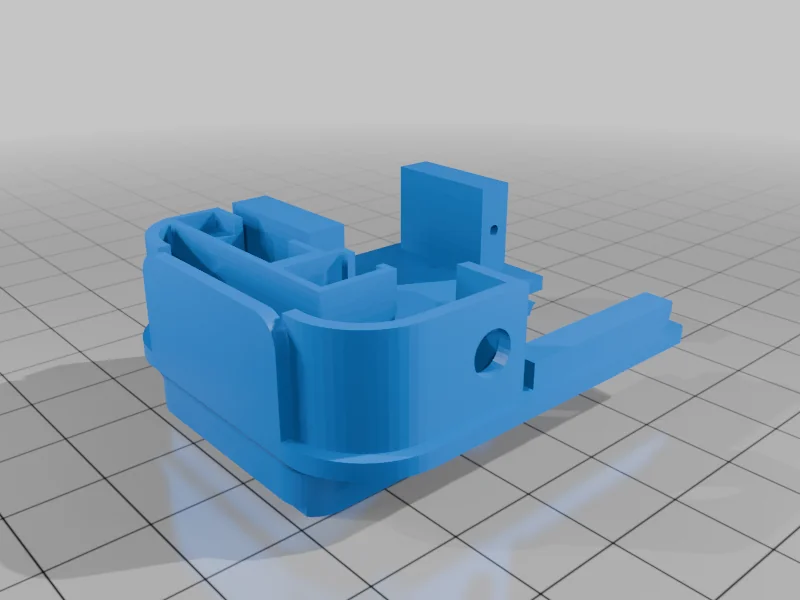

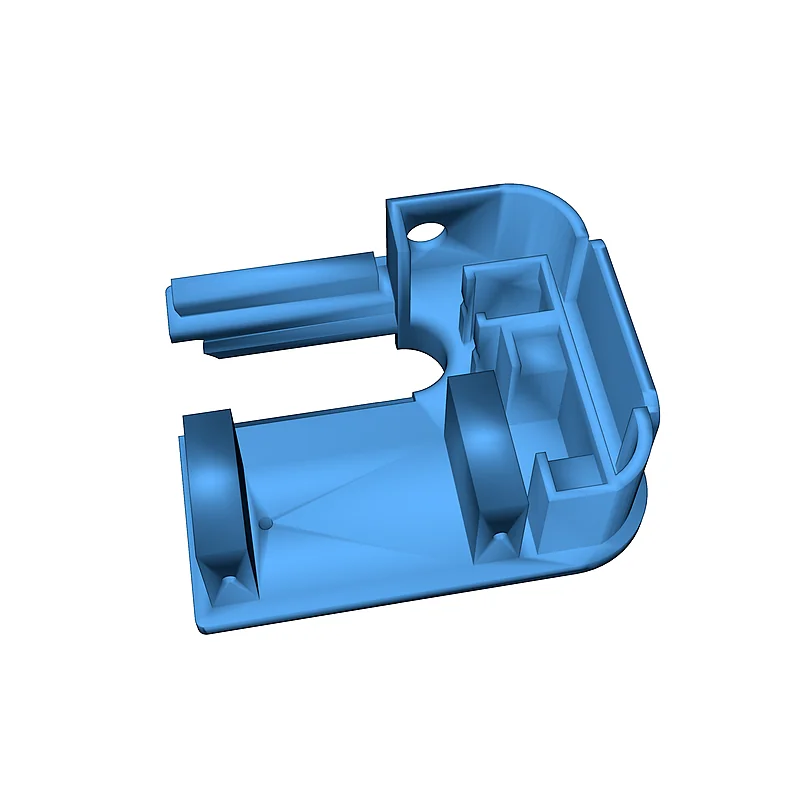

Body_base.stlСкачать
-

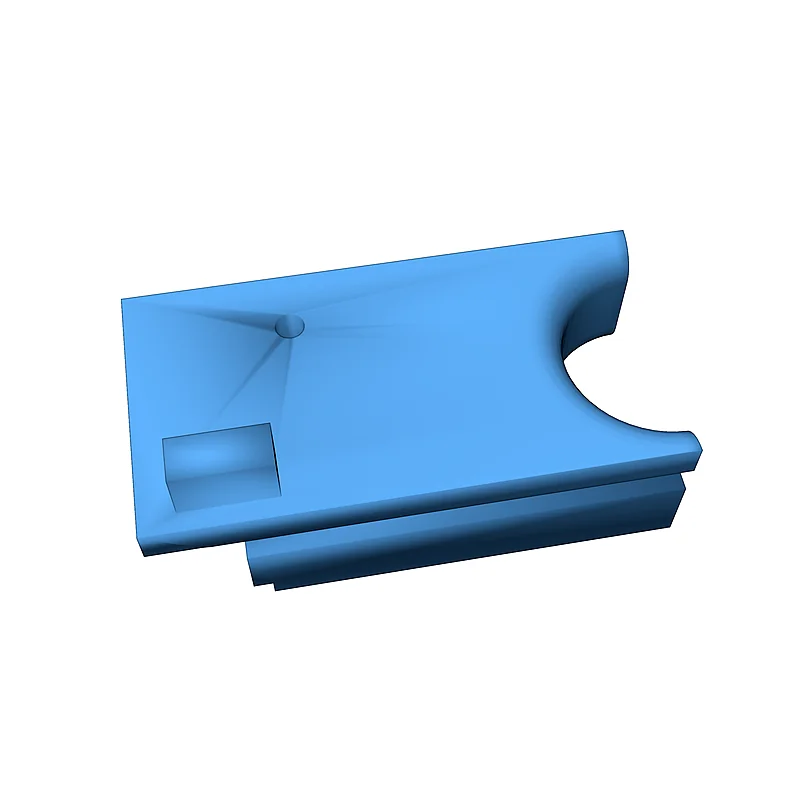

Body_wire_slide.stlСкачать
-

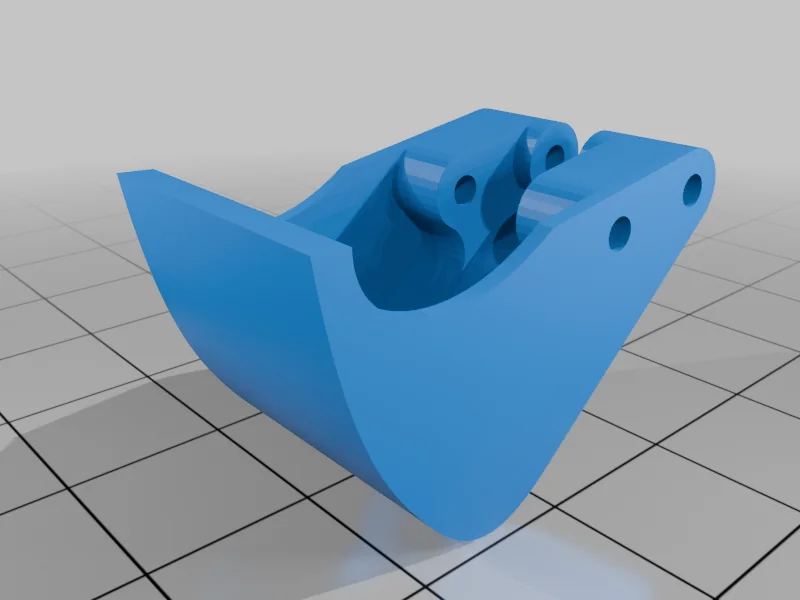

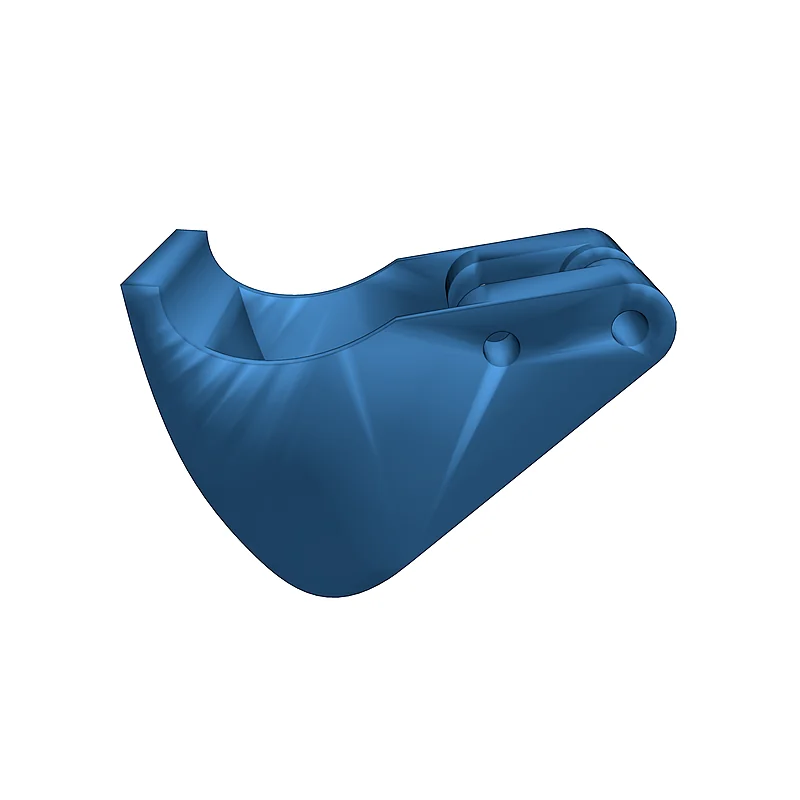

Bucket.stlСкачать
-

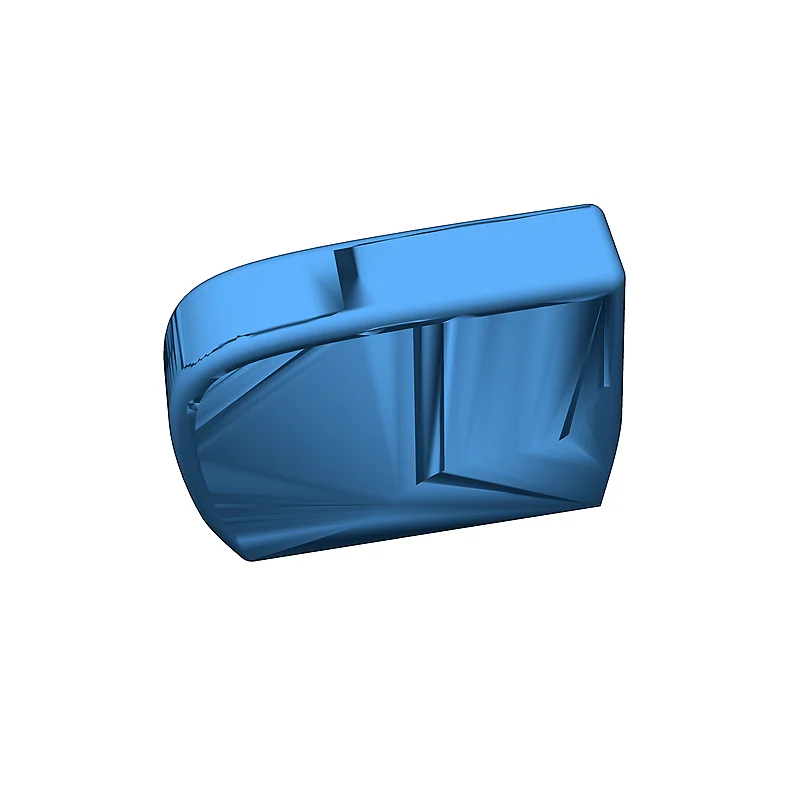

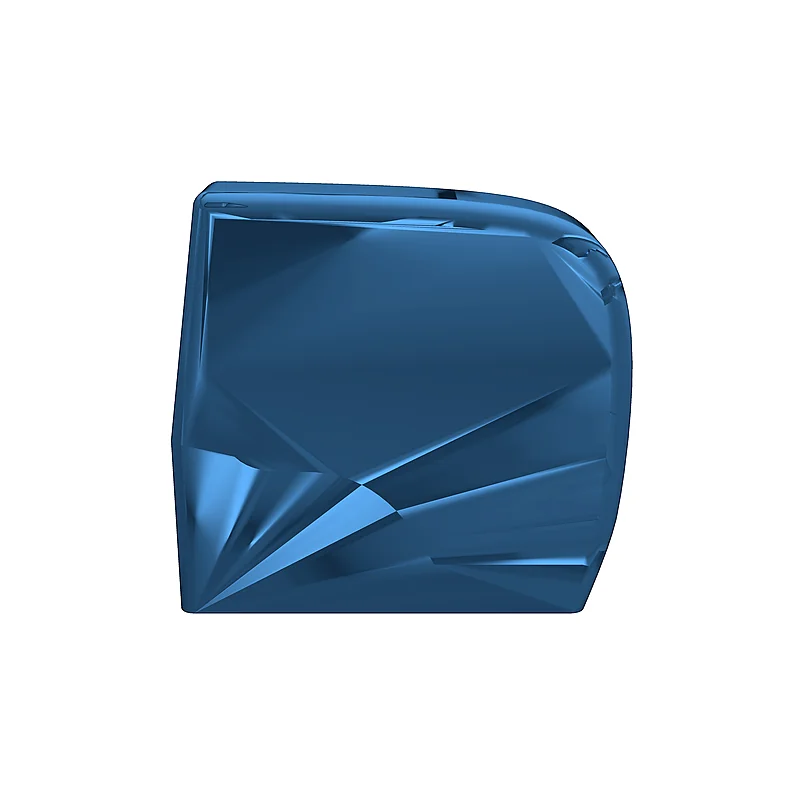

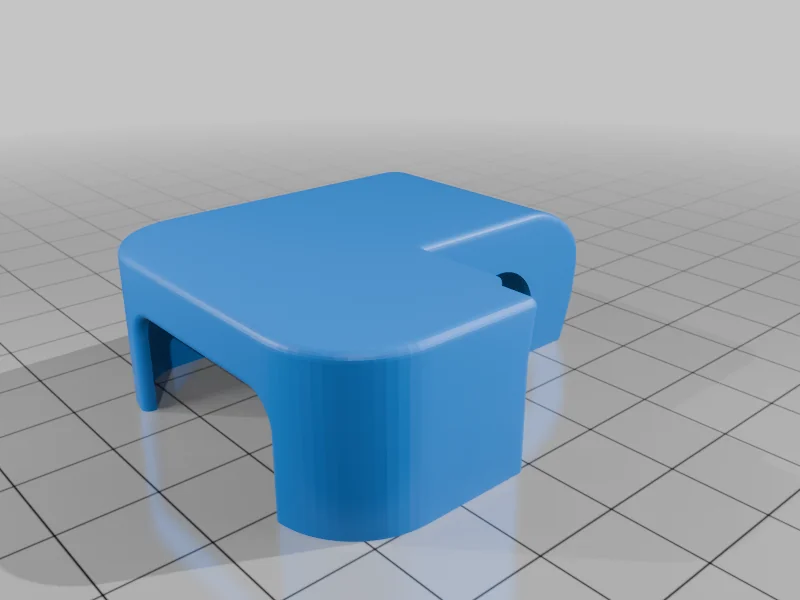

Cab.stlСкачать
-

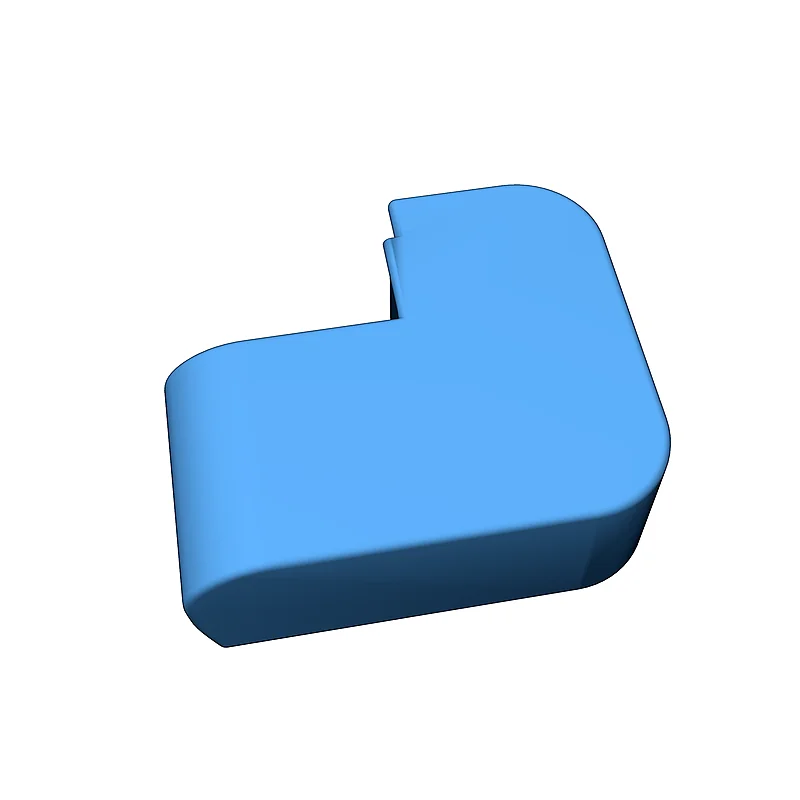

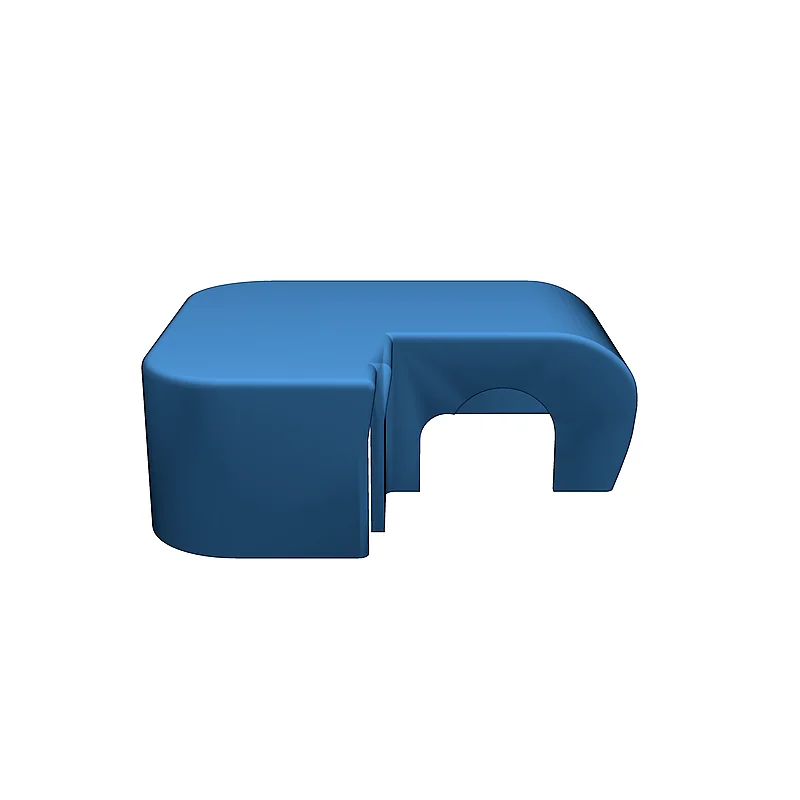

Canopy.stlСкачать
-

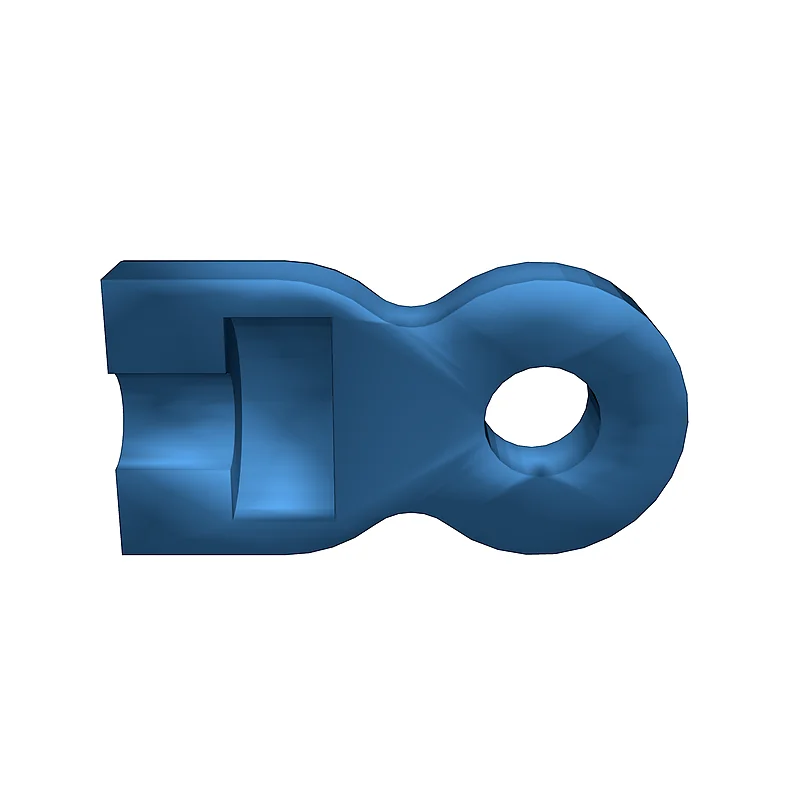

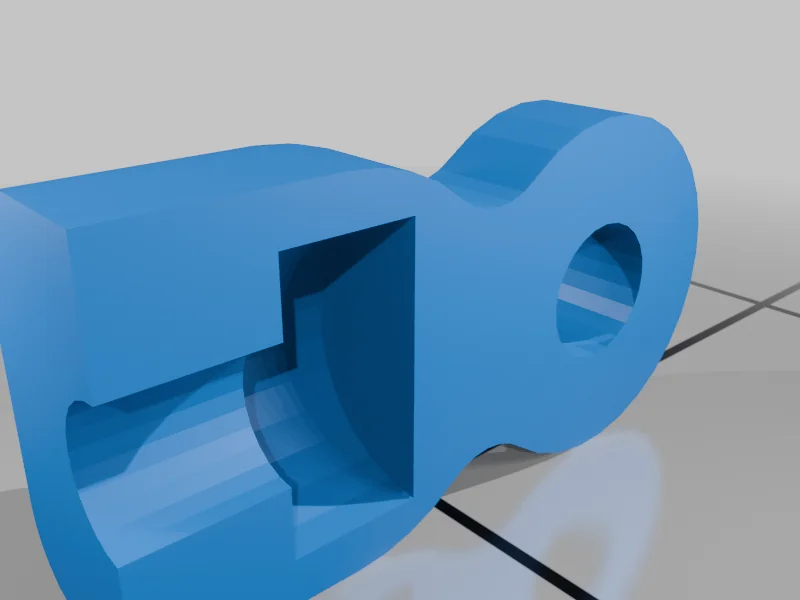

Eyelet.stlСкачать
-

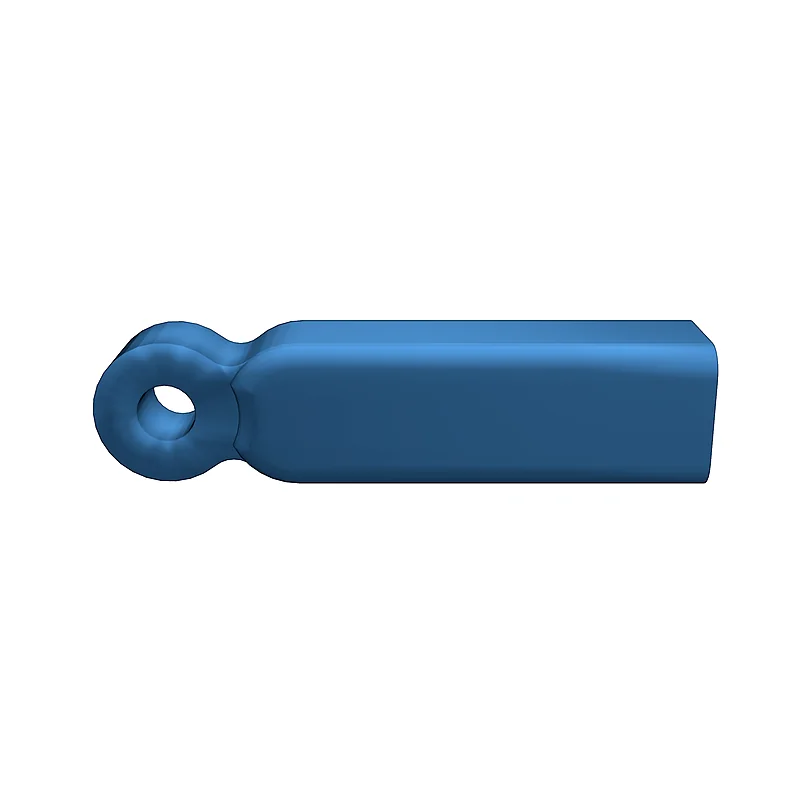

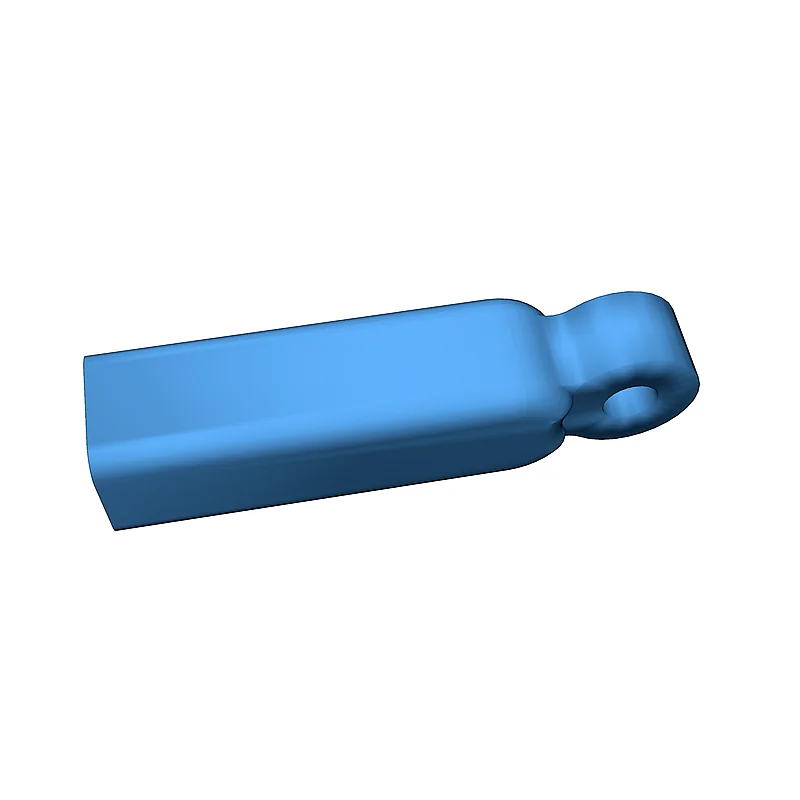

Long_cylinder.stlСкачать
-

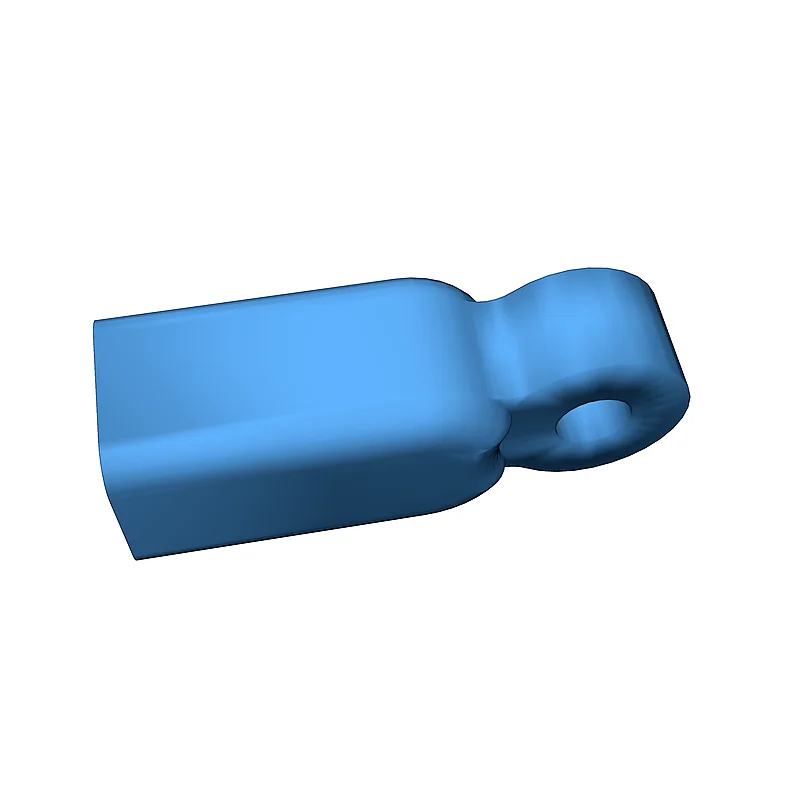

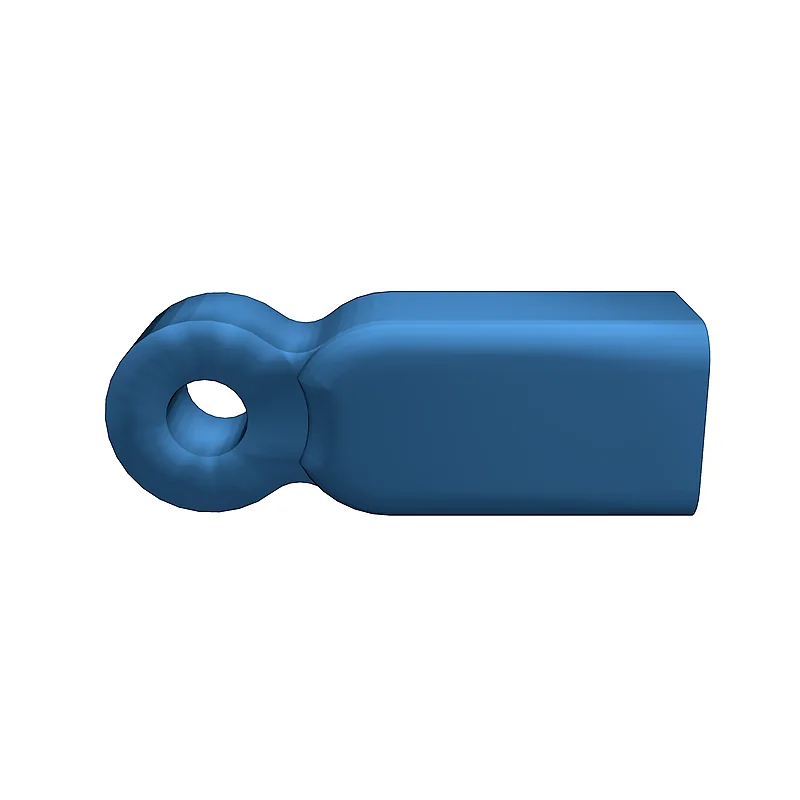

Short_cylinder.stlСкачать
-

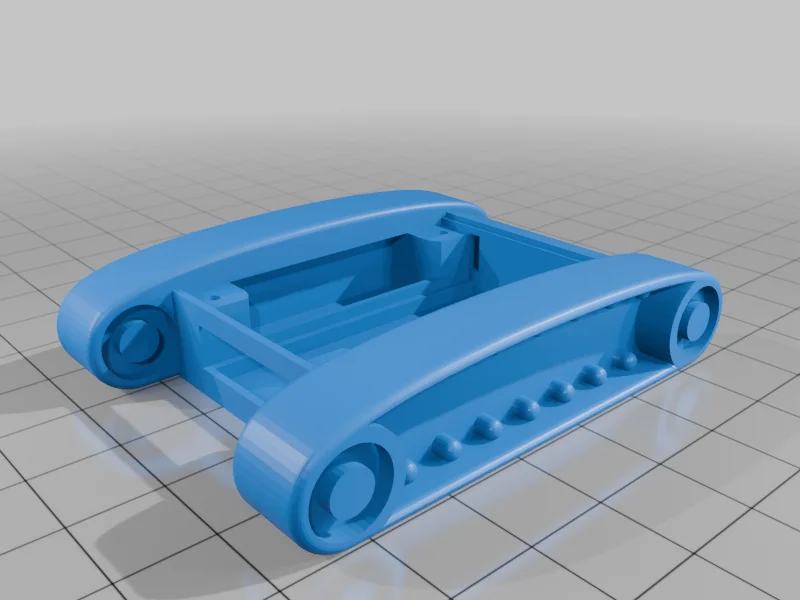

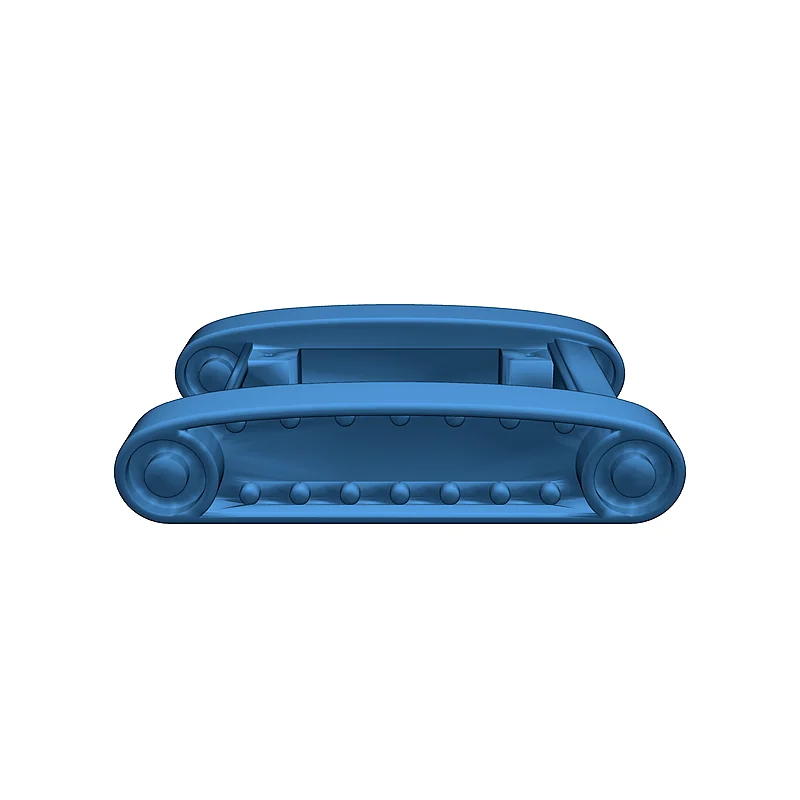

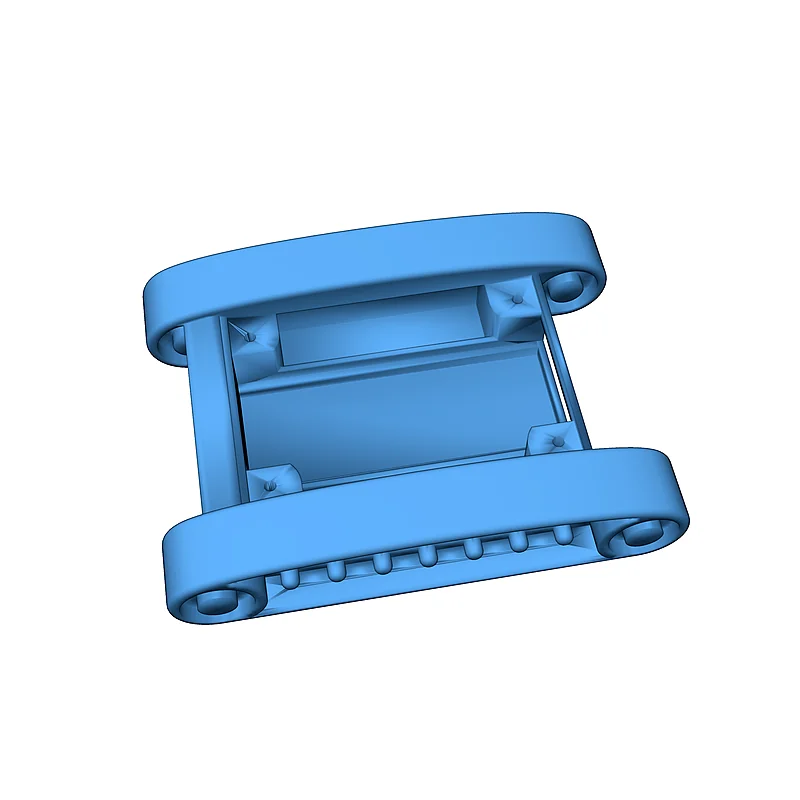

Tracks.stlСкачать
-

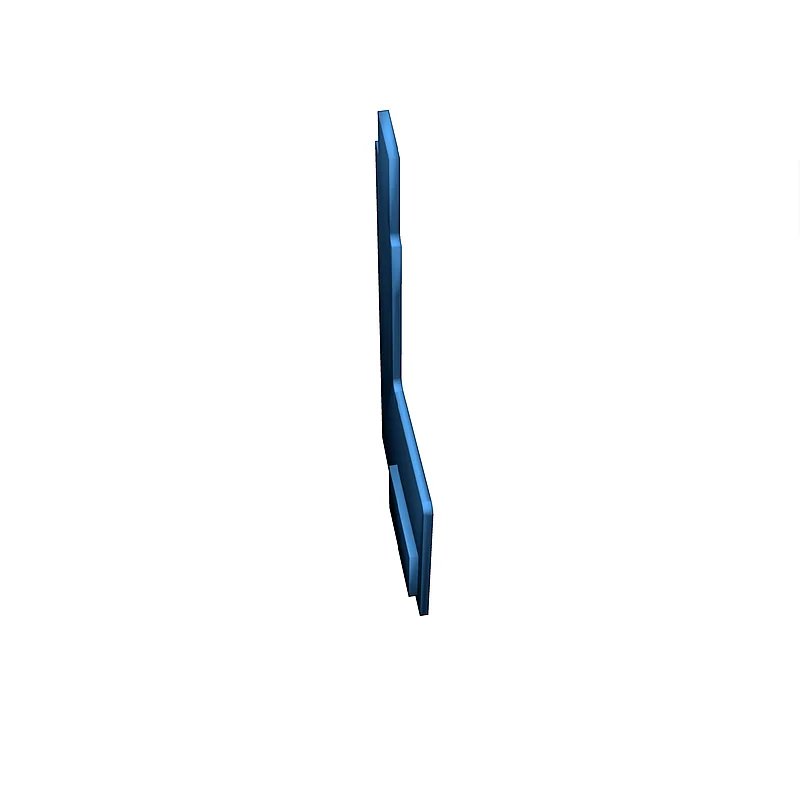

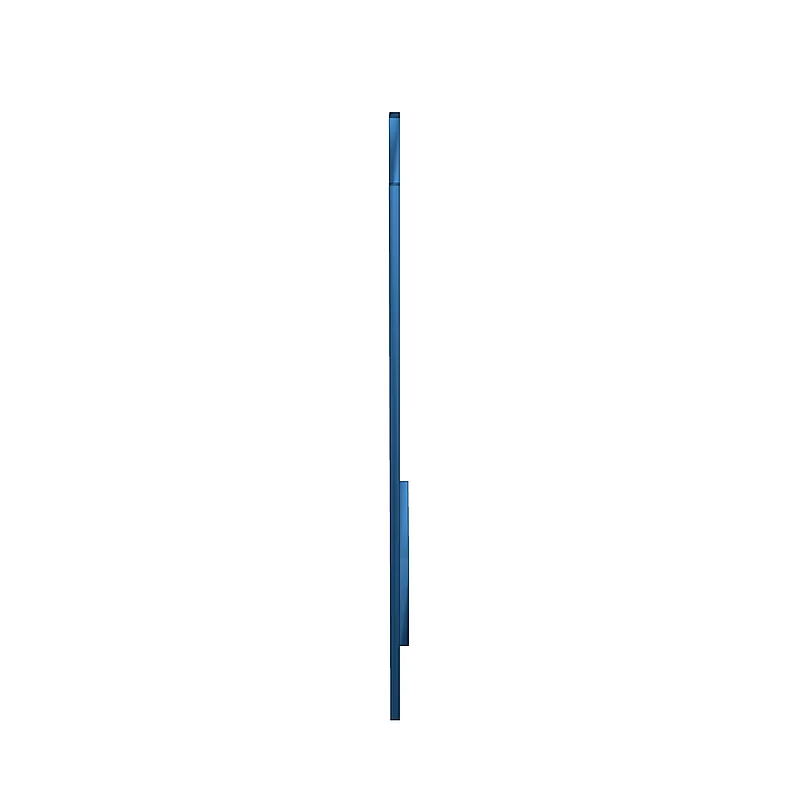

Trig_switch_cover.stlСкачать
-

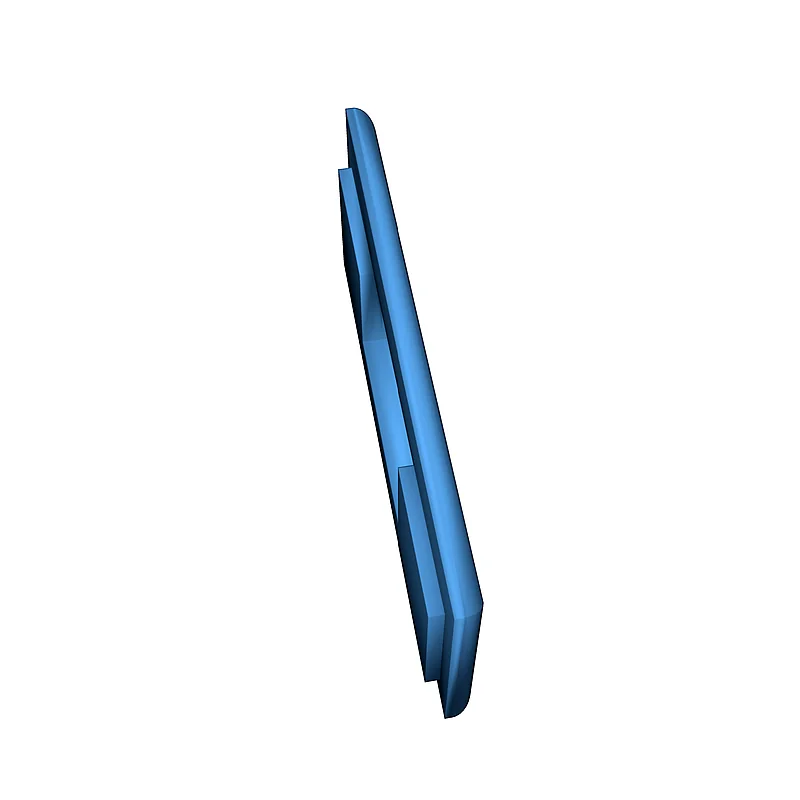

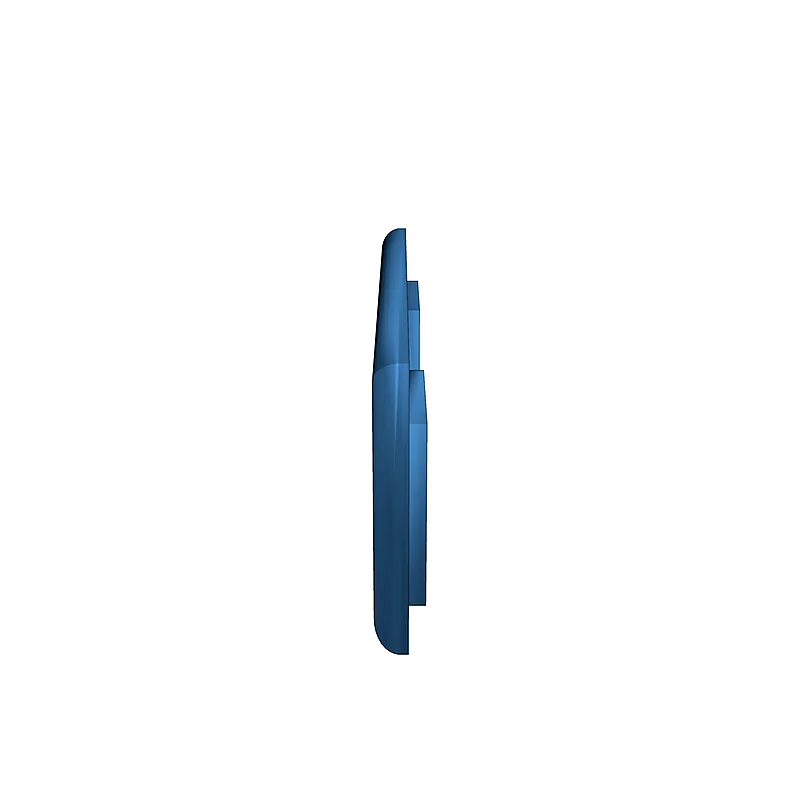

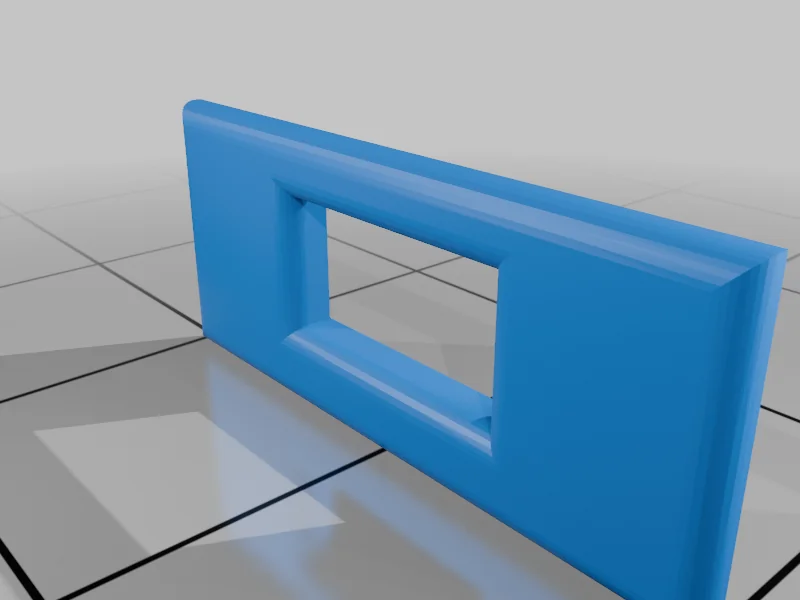

USB_face.stlСкачать
-

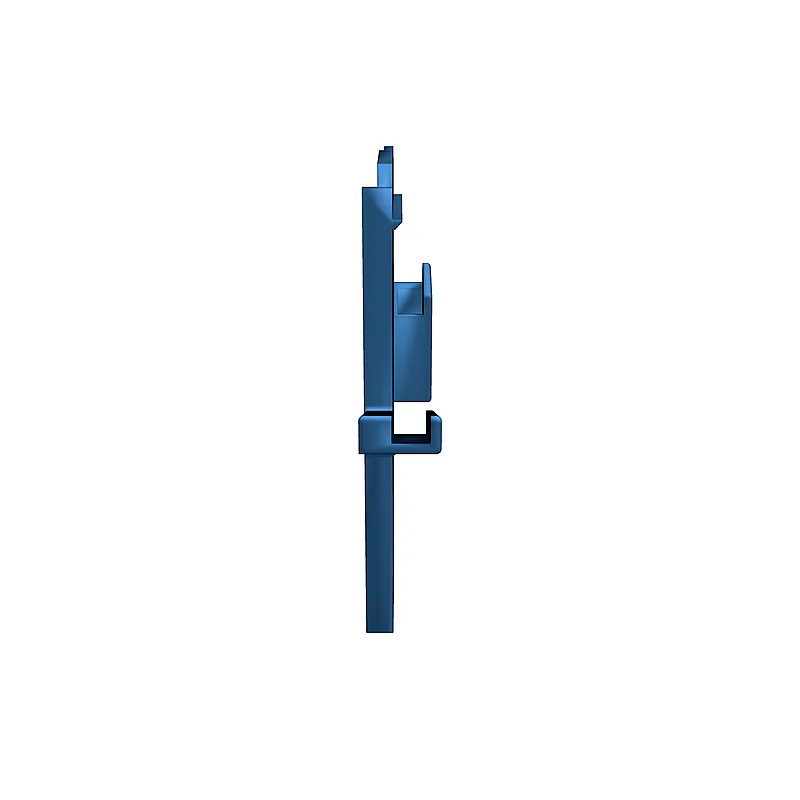

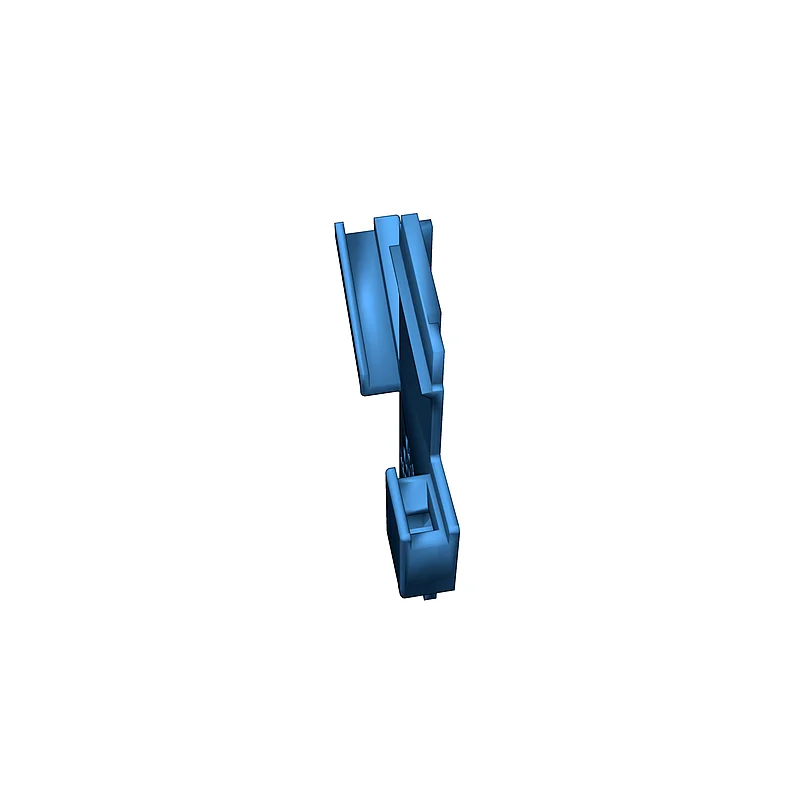

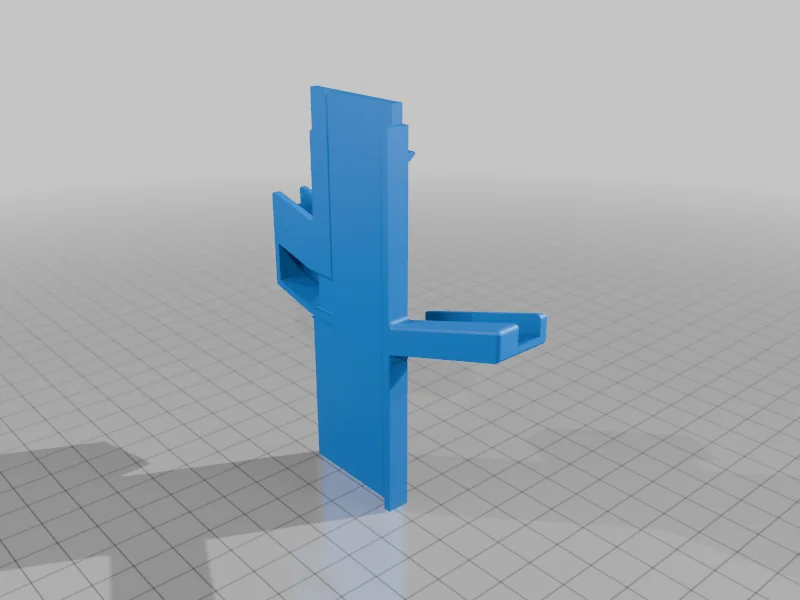

Vernier_mount.stlСкачать
