Регулируемый гибкий держатель вытяжки (система рельсов)
admin | 16.03.2026
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (96)

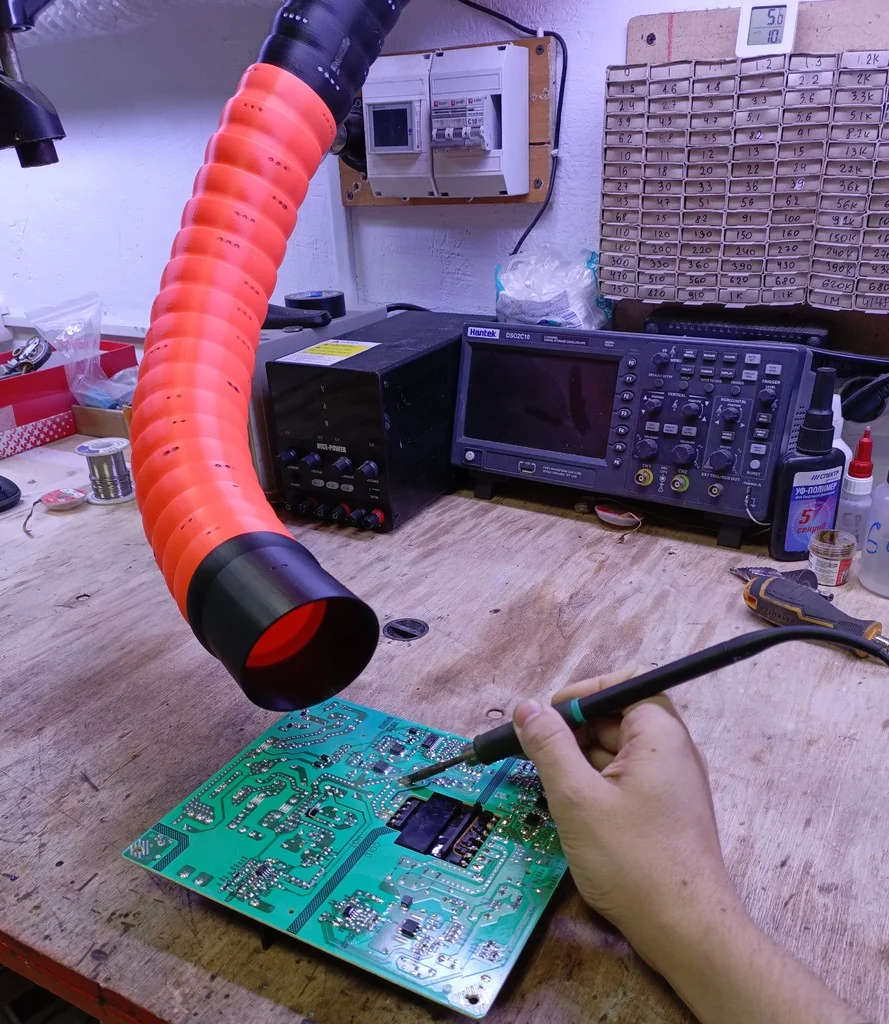

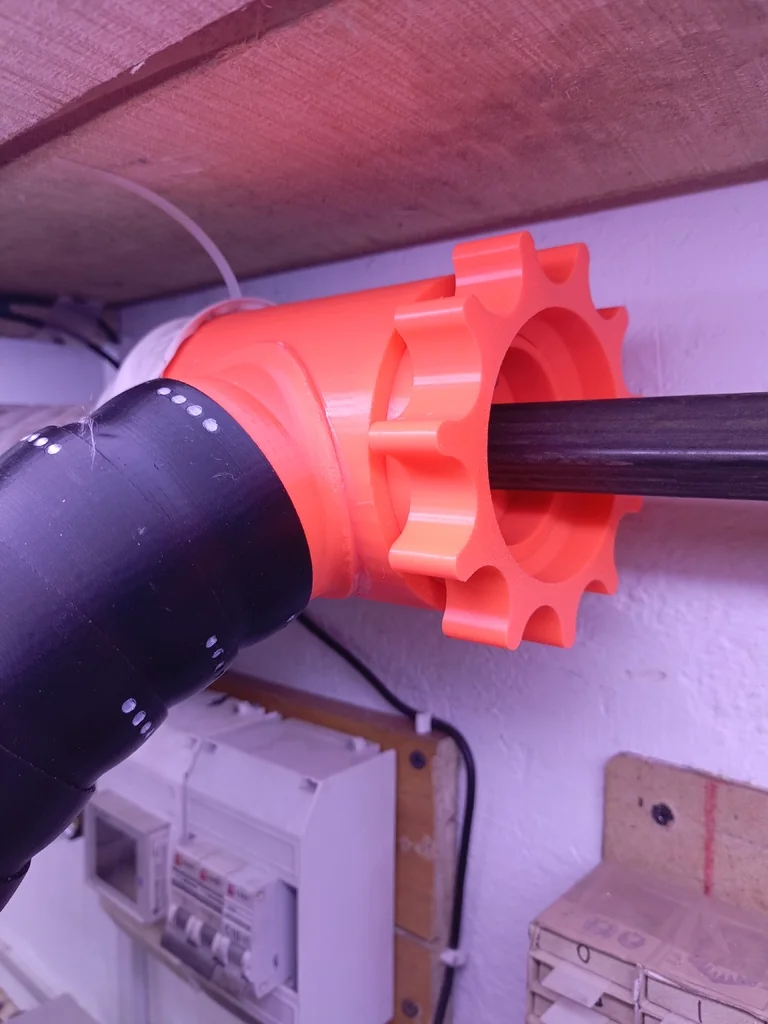

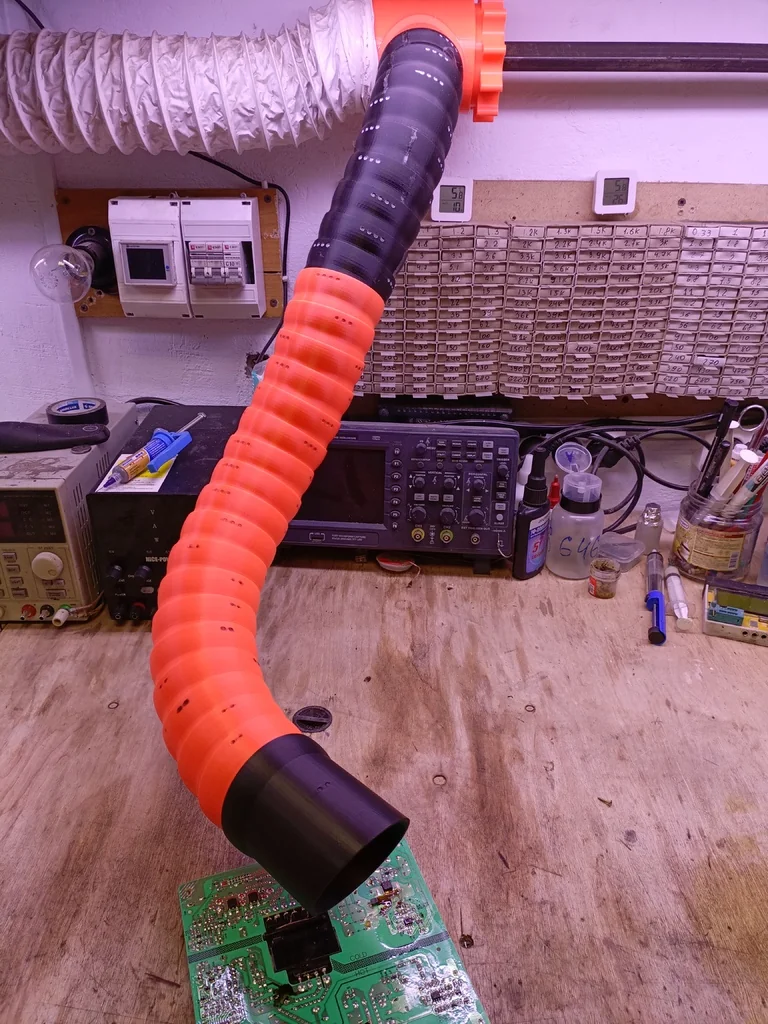

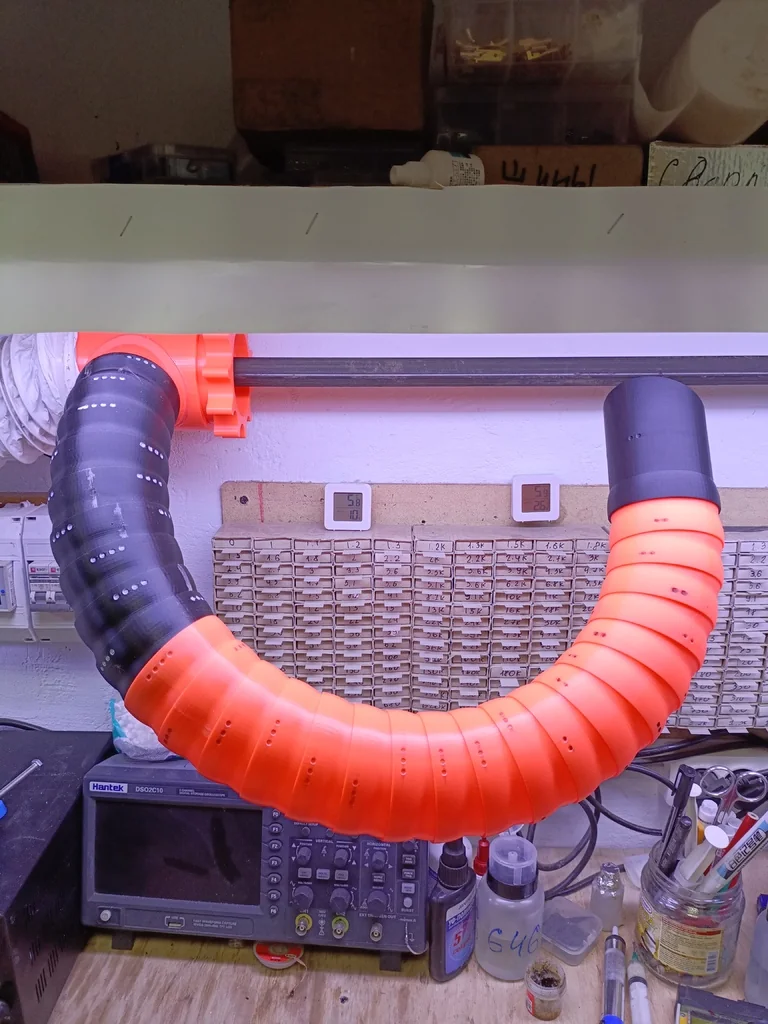

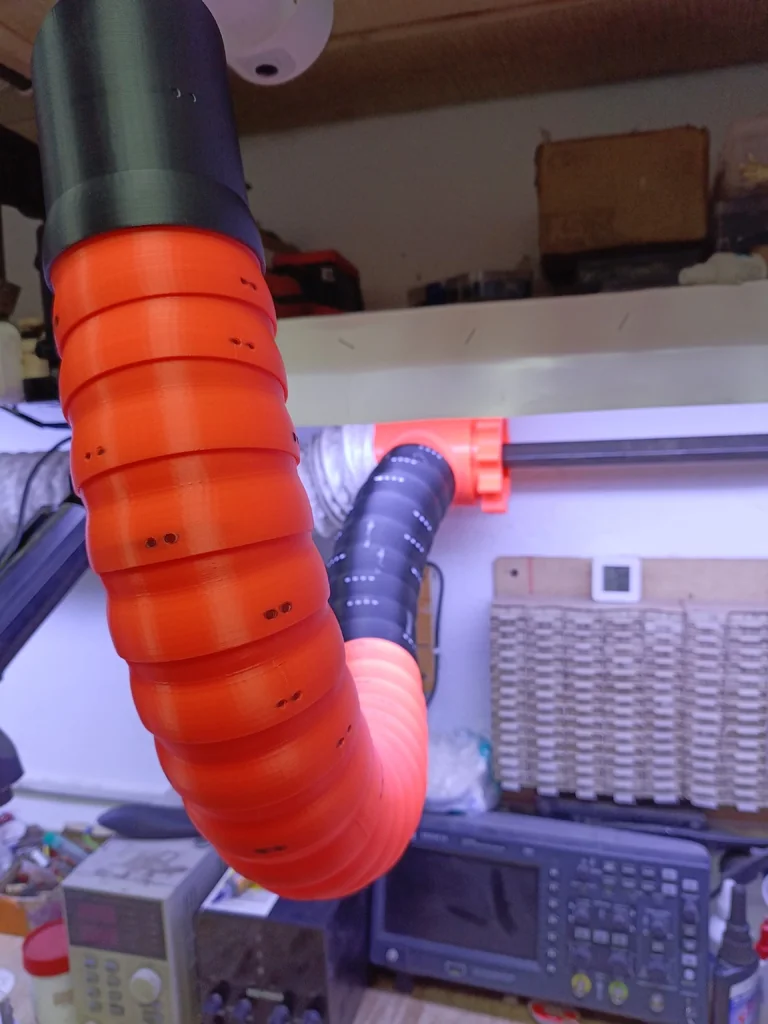

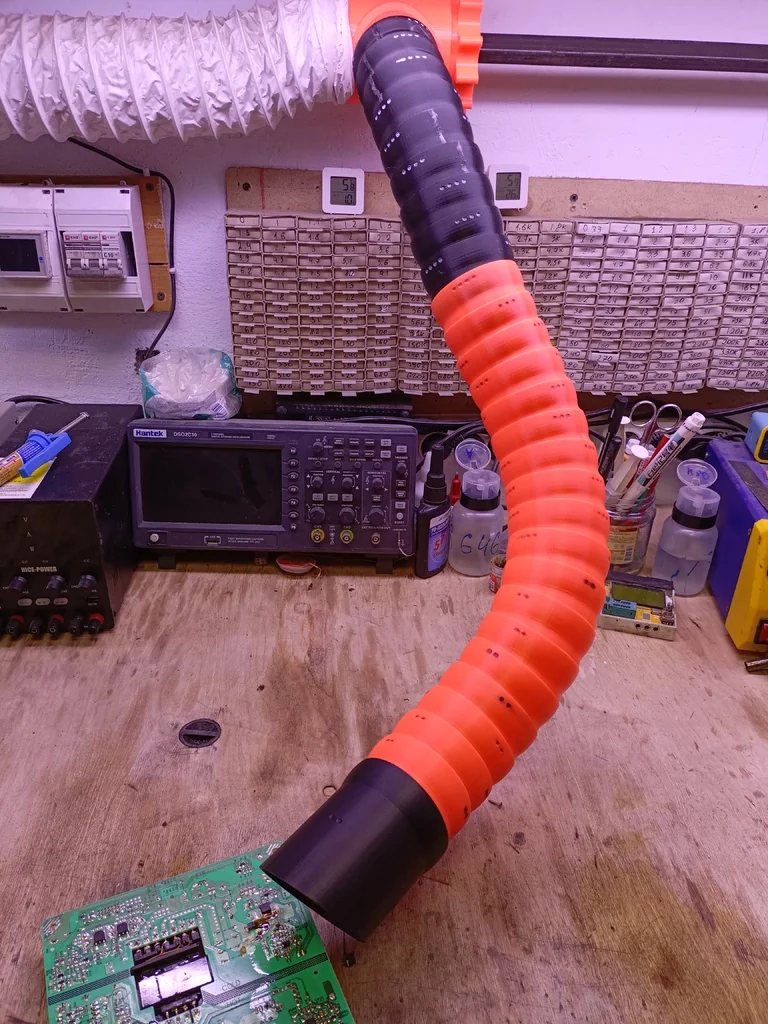

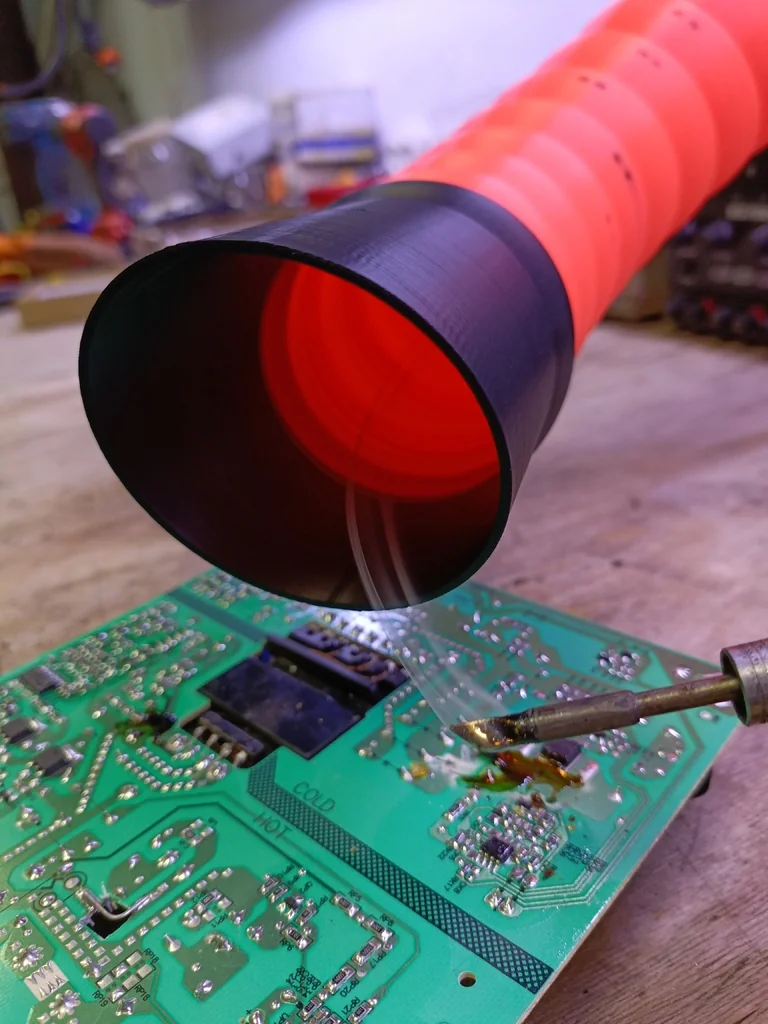

Данный проект представляет собой регулируемый гибкий держатель для вытяжки, который перемещается по всей длине стола. Это уникальное решение, которое не имеет аналогов среди покупных устройств.
Что потребуется для сборки:
- Профильная труба 20x20мм (или 3/4 дюйма для США)
- Гибкий армированный воздуховод (80 мкм)
- Турбинный вентилятор (подойдет любой, с возможностью редактирования креплений)
- Выходной воздуховод
- 16 подшипников 625
- Болты M5x22мм (8 шт) и гайки M5 (8 шт)
Сборка и печать: Печатайте части без поддержки. Важно правильно измерить диаметр профильной трубы и выбрать подходящие детали. Для гибкой части используйте различные степени жесткости в зависимости от длины сегмента.
Данный проект требует навыков, но результат стоит усилий!
Категория
Теги
-

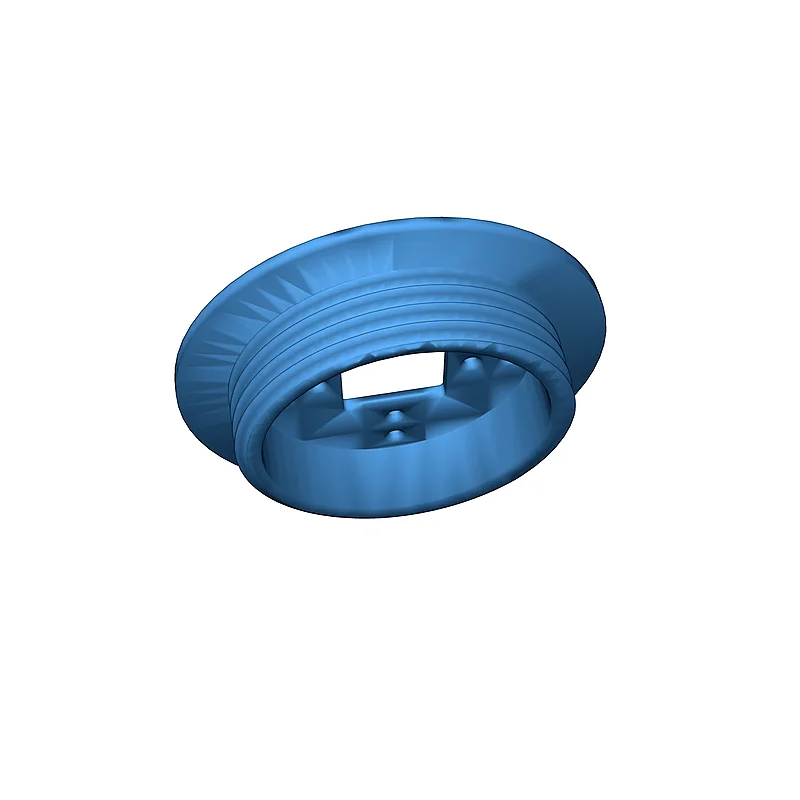

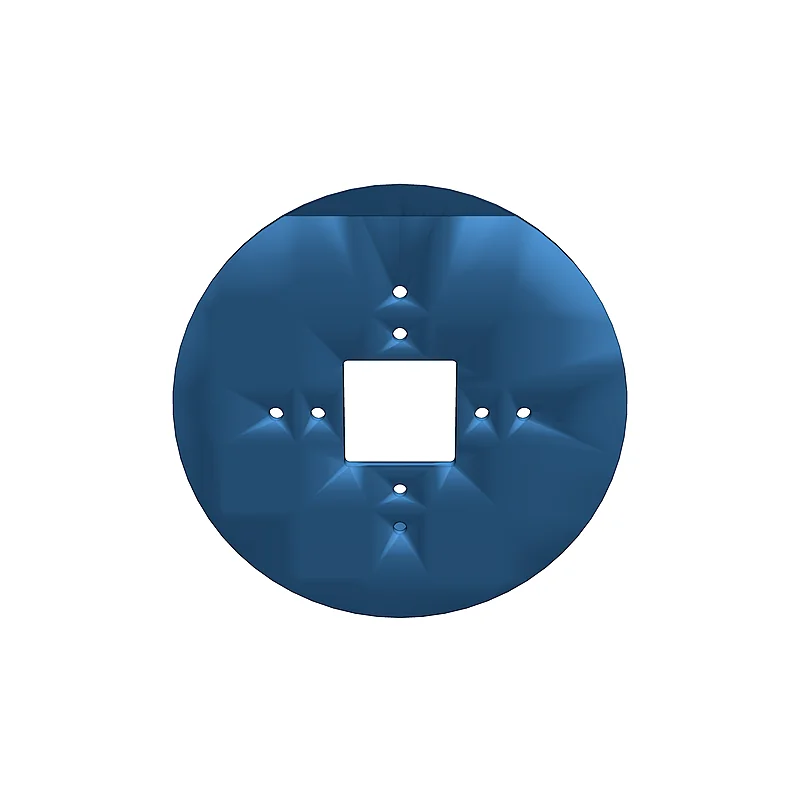

BASE_SCREW.SLDPRTСкачать
-
BASE_SCREW.STLСкачать
-
BODY.SLDPRTСкачать
-
BODY.STLСкачать
-

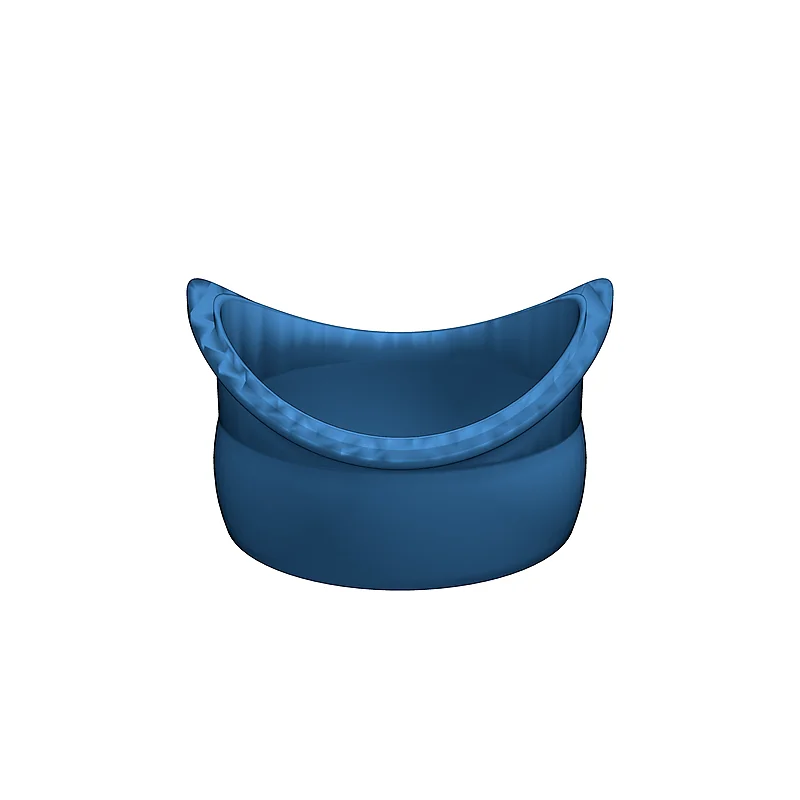

First_segment_glue.SLDPRTСкачать
-
First_segment_glue.STLСкачать
-

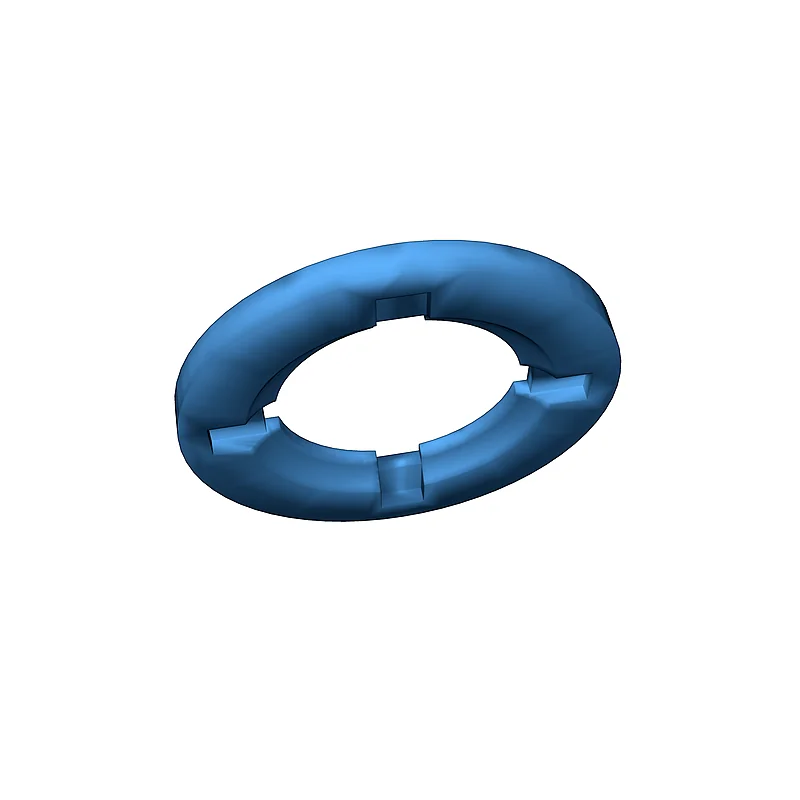

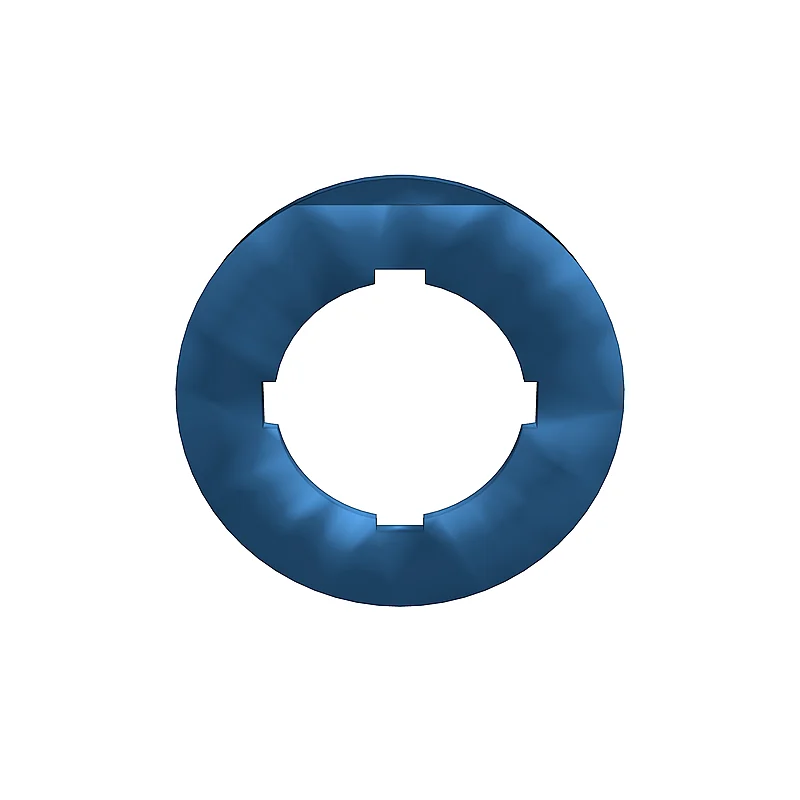

Support_washer_glue_no_need.SLDPRTСкачать
-
Support_washer_glue_no_need.STLСкачать
-

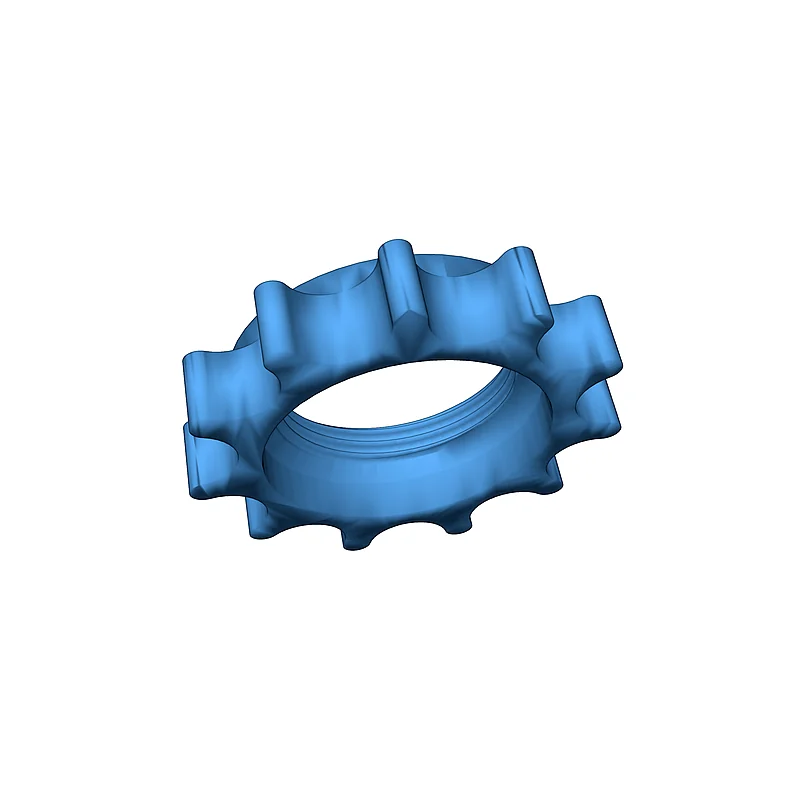

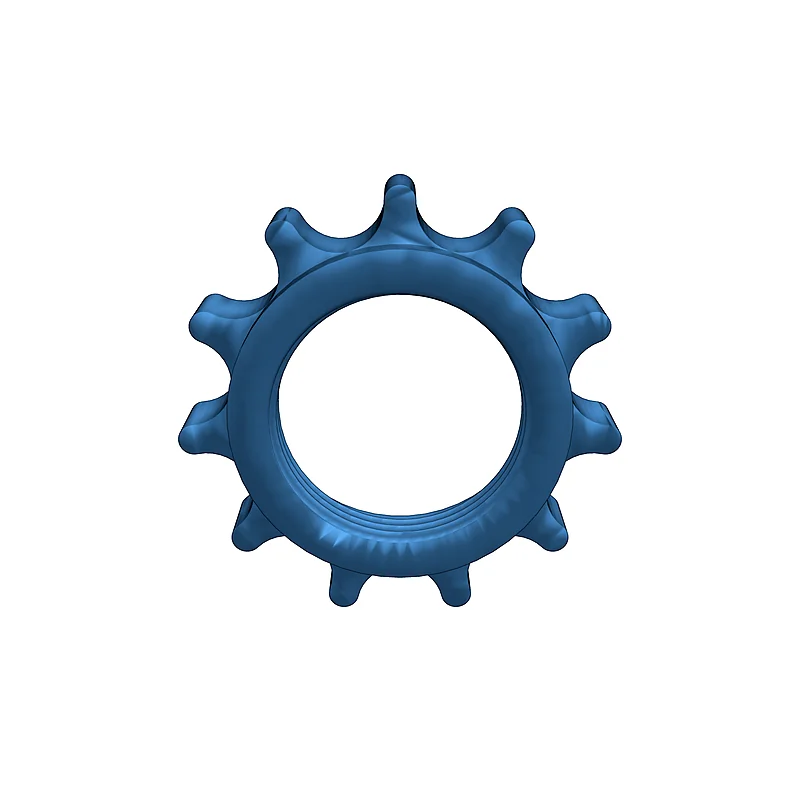

twister.SLDPRTСкачать
-
twister.STLСкачать
-

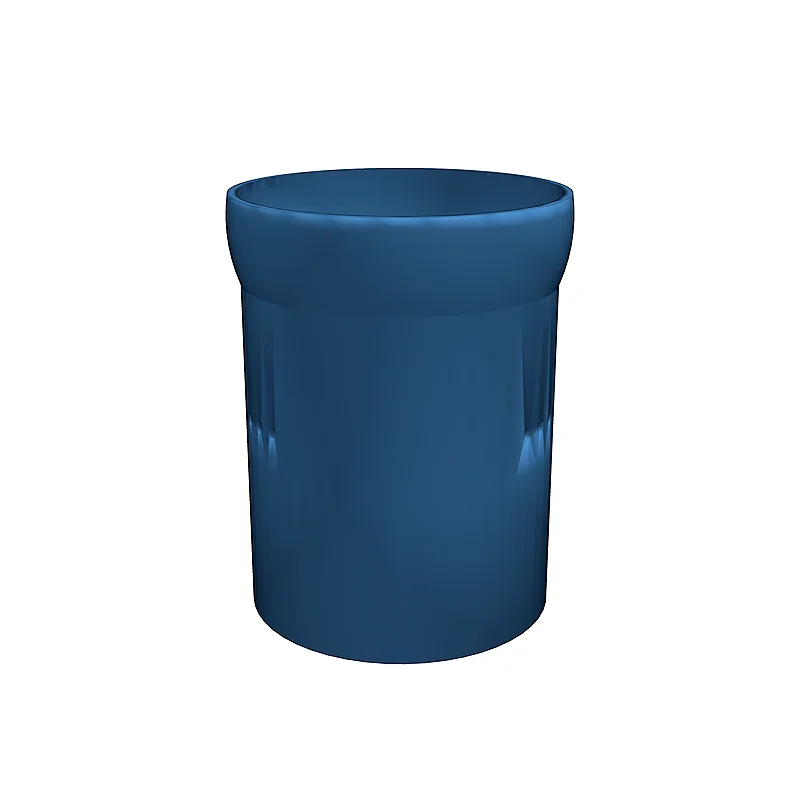

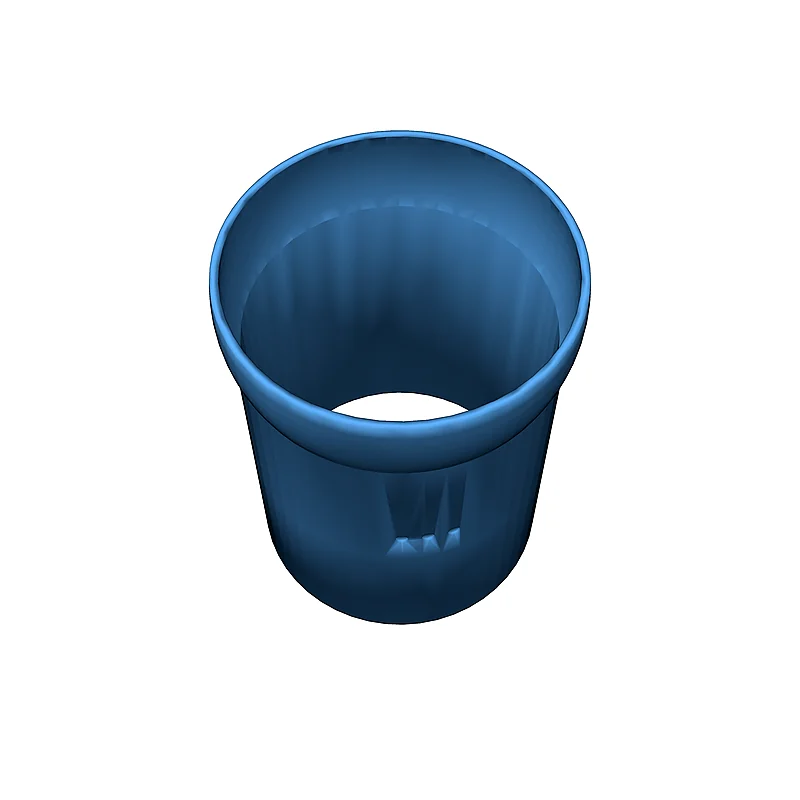

Shank_tube_Stifless_2.STLСкачать
-
Shank_tube_stifless_1.STLСкачать
-
Shank_tube_stifless_3.STLСкачать
-
Shank_wide_stifless_1.STLСкачать
-
Shank_wide_stifless_2.STLСкачать
-
Shank_wide_stifless_3.STLСкачать
-
Shank_tube_stifless_1.SLDPRTСкачать
-
Shank_wide_stifless_1.SLDPRTСкачать
-

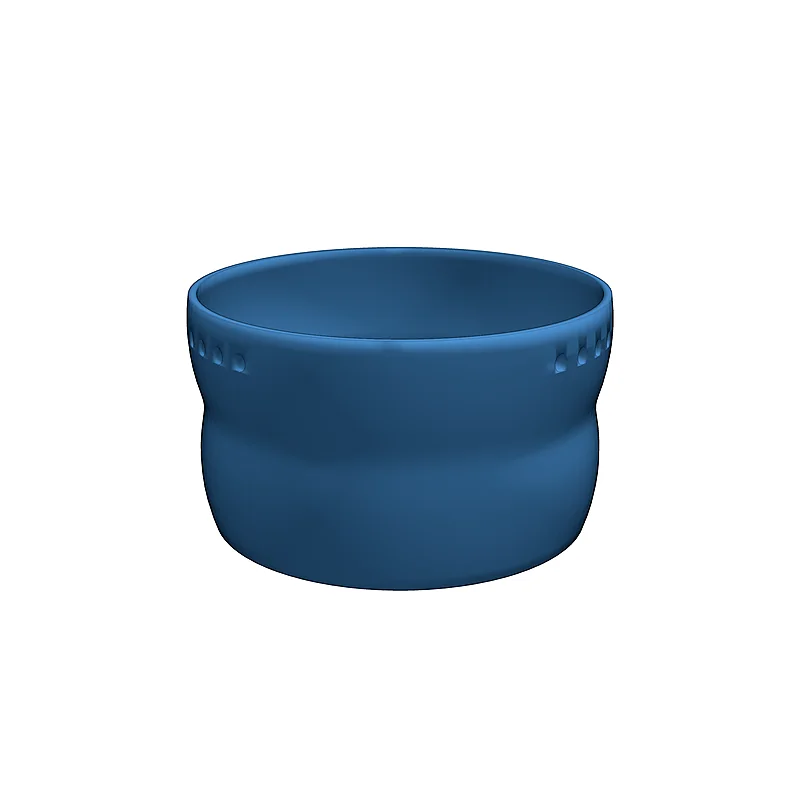

Segment_stifness_1.SLDPRTСкачать
-
Segment_stifness_1.STLСкачать
-
Segment_stifness_2.STLСкачать
-
Segment_stifness_3.STLСкачать
-
Segment_stifness_4.STLСкачать
-

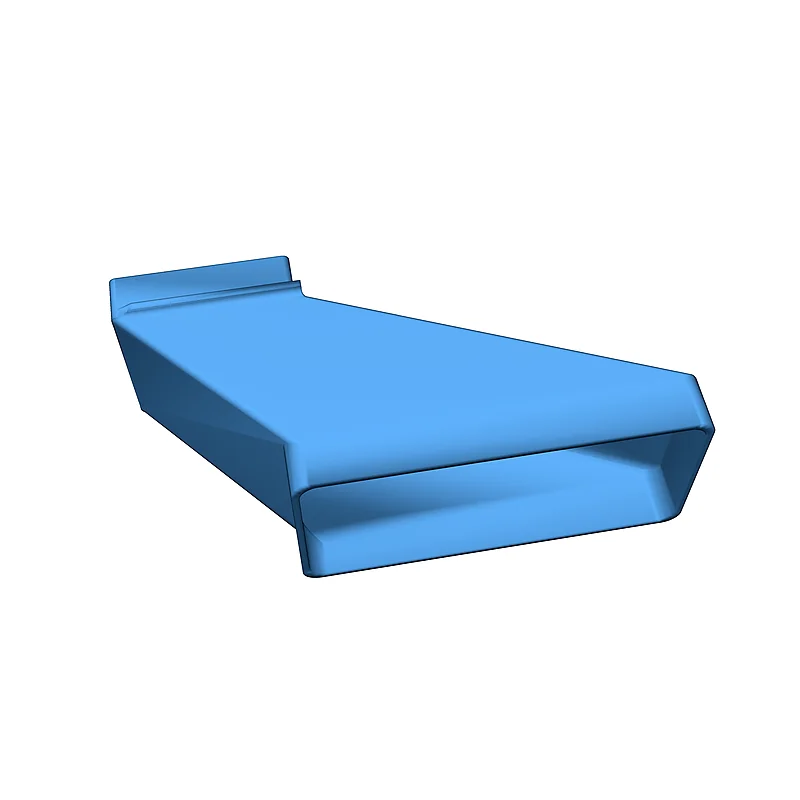

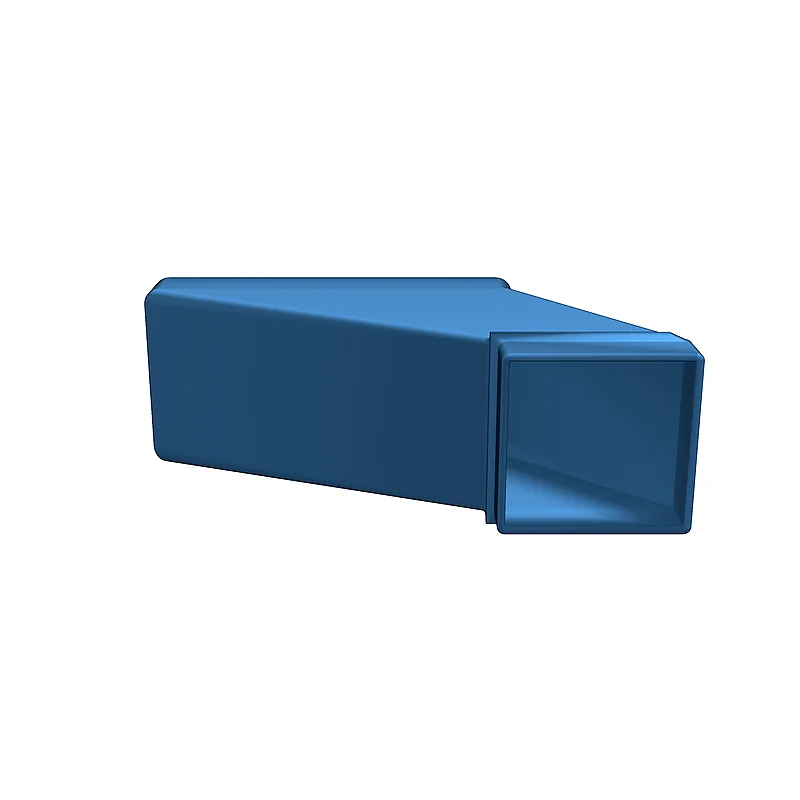

adapter_for_a_standard_square_tube_for_navien_fan.SLDPRTСкачать
-
adapter_for_a_standard_square_tube_for_navien_fan.STLСкачать
-

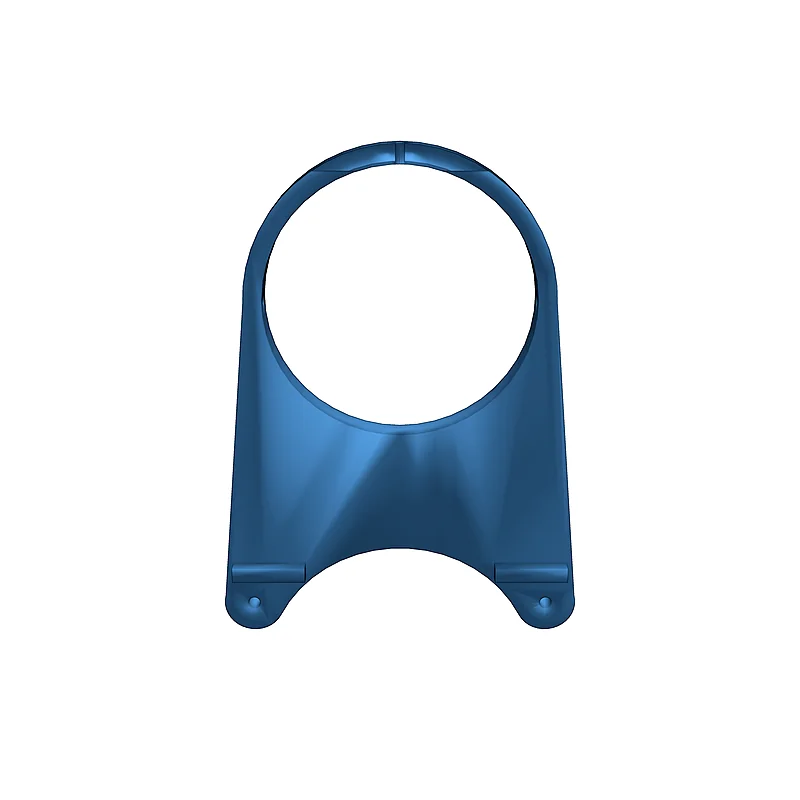

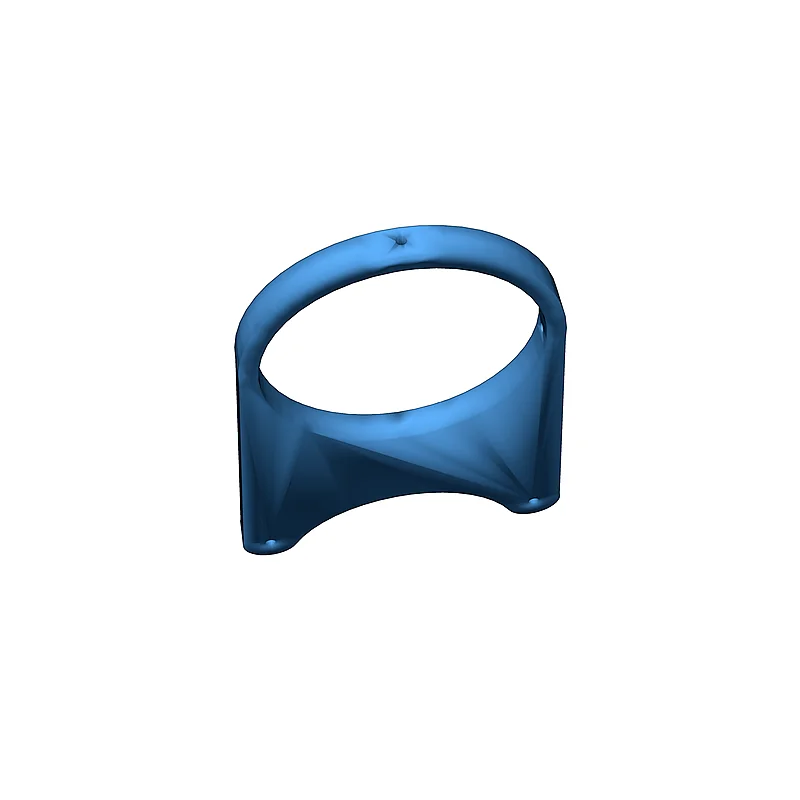

Fan_and_pipe_mounting.SLDPRTСкачать
-
Fan_and_pipe_mounting.STLСкачать
-

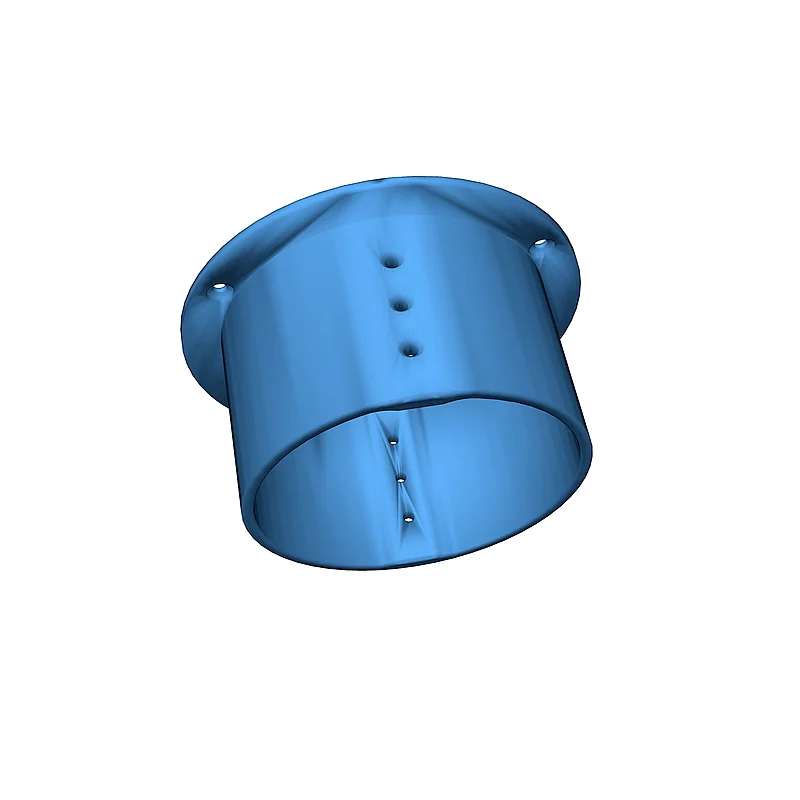

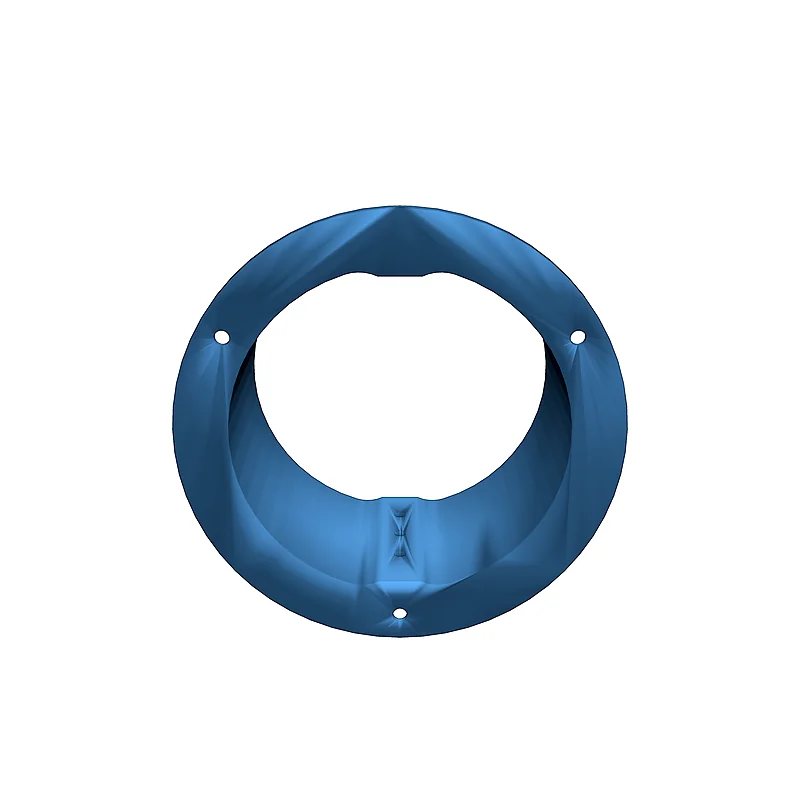

FAN_navien_adapter.SLDPRTСкачать
-
FAN_navien_adapter.STLСкачать
-
Profile_tube_centerer_in_round_tube.SLDPRTСкачать
-
Profile_tube_centerer_in_round_tube.STLСкачать
-

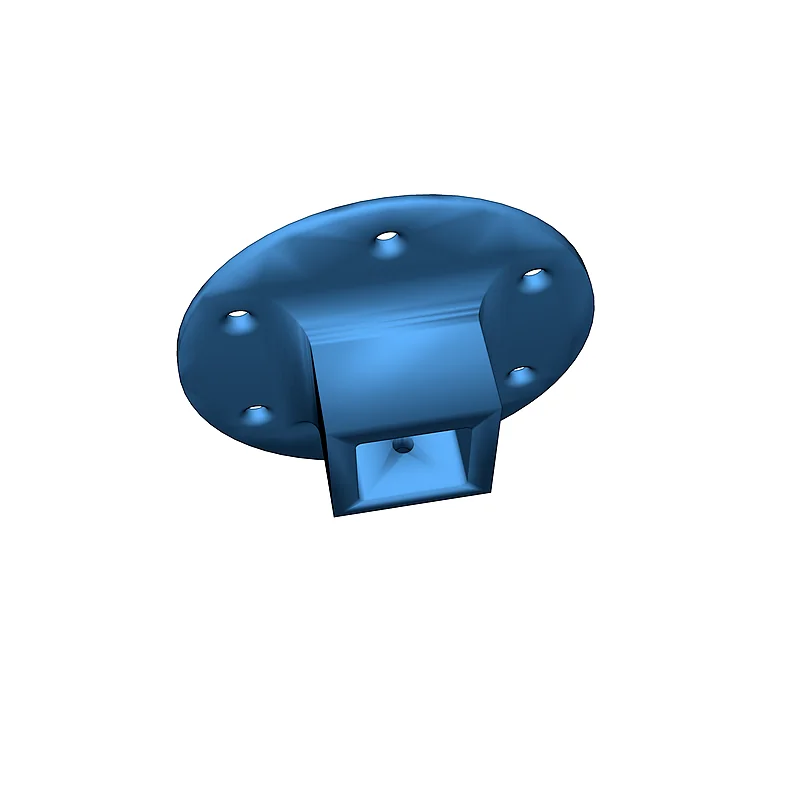

profile_tube_support.SLDPRTСкачать
-
profile_tube_support.STLСкачать
-

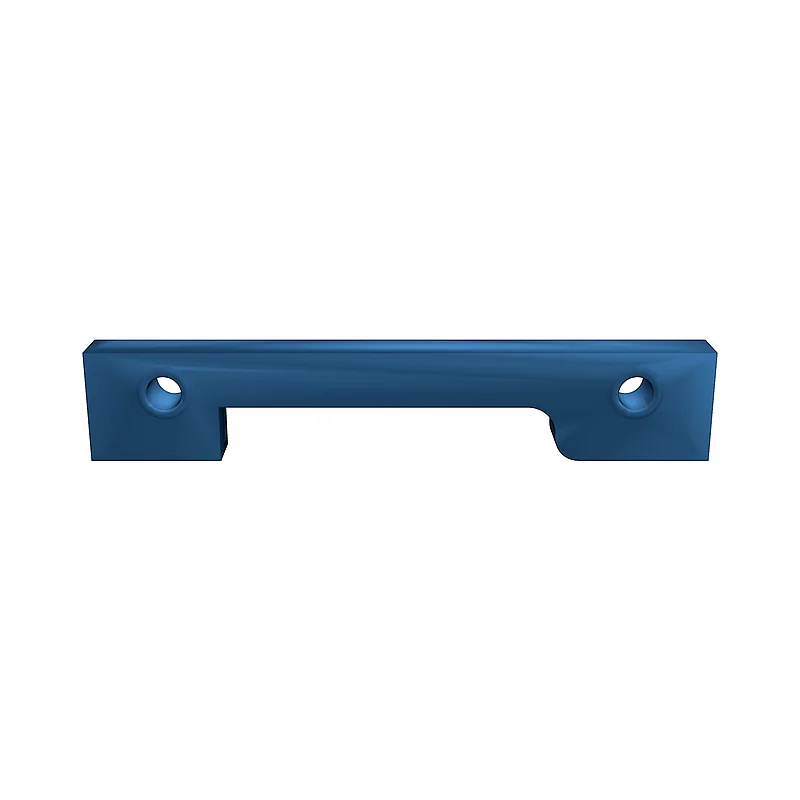

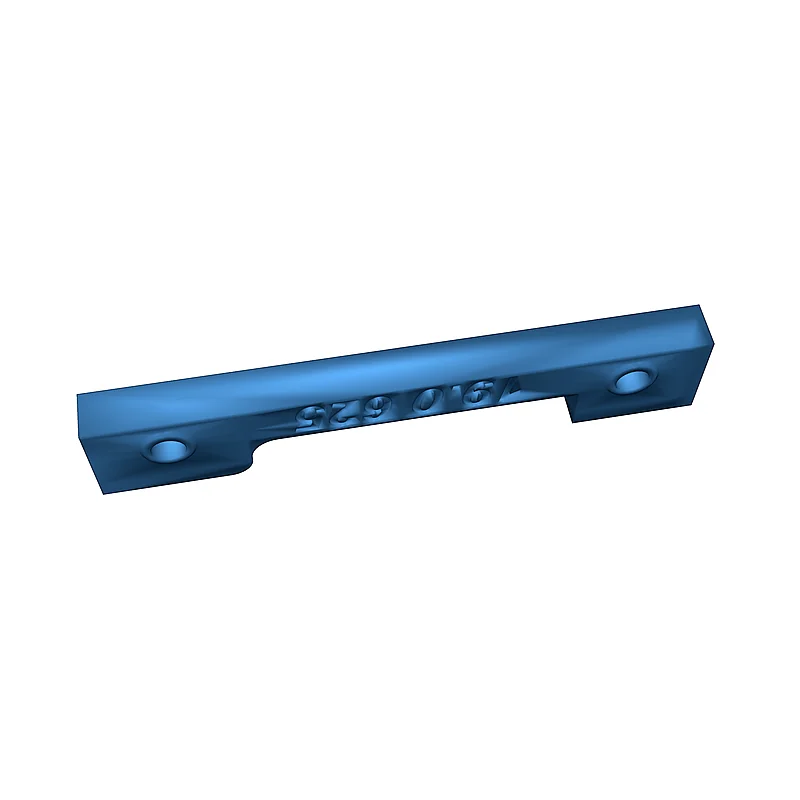

Bearing_ROD_210mm_625.STLСкачать
-
Bearing_ROD_209mm_625.STLСкачать
-
Bearing_ROD_208mm_625.STLСкачать
-
Bearing_ROD_207mm_625.STLСкачать
-
Bearing_ROD_206mm_625.STLСкачать
-
Bearing_ROD_205mm_625.STLСкачать
-
Bearing_ROD_204mm_625.STLСкачать
-
Bearing_ROD_203mm_625.STLСкачать
-
Bearing_ROD_202mm_625.STLСкачать
-
Bearing_ROD_201mm_625.STLСкачать
-
Bearing_ROD_200mm_625.STLСкачать
-
Bearing_ROD_199mm_625.STLСкачать
-
Bearing_ROD_198mm_625.STLСкачать
-
Bearing_ROD_197mm_625.STLСкачать
-
Bearing_ROD_196mm_625.STLСкачать
-
Bearing_ROD_195mm_625.STLСкачать
-
Bearing_ROD_194mm_625.STLСкачать
-
Bearing_ROD_193mm_625.STLСкачать
-
Bearing_ROD_192mm_625.STLСкачать
-
Bearing_ROD_191mm_625.STLСкачать
-
Bearing_ROD_190mm_625.STLСкачать
-
Bearing_ROD_200mm_625.SLDPRTСкачать
-
BASE_exhaust.SLDPRTСкачать
-
BASE_exhaust.STLСкачать
-
Segment_stifness_5.SLDPRTСкачать
-
Segment_stifness_5.STLСкачать
