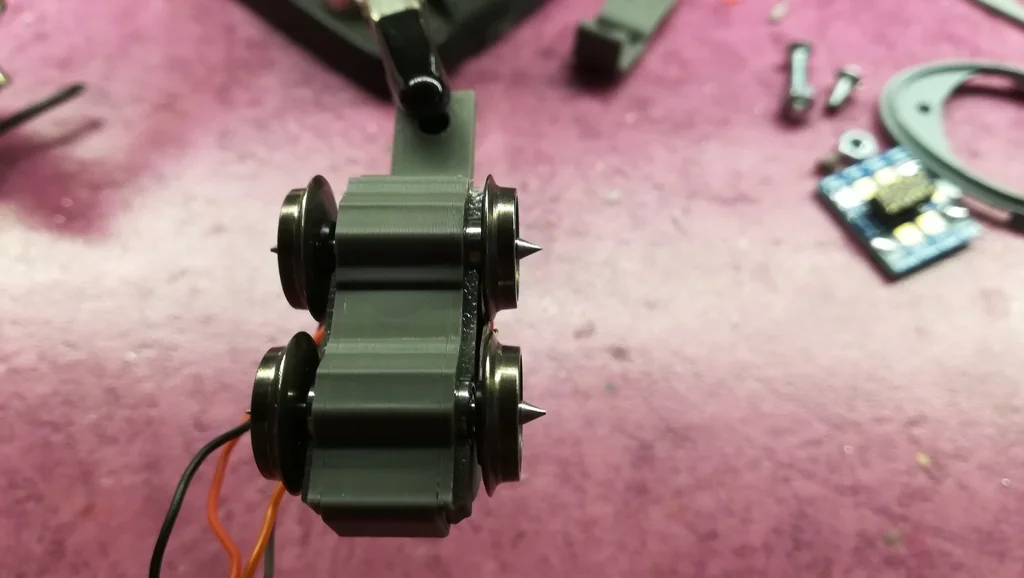

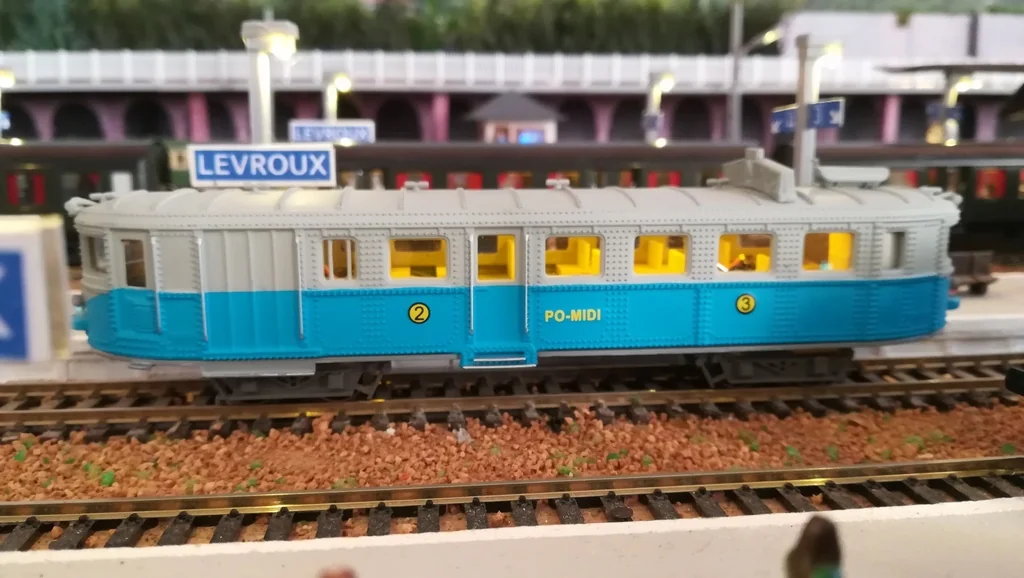

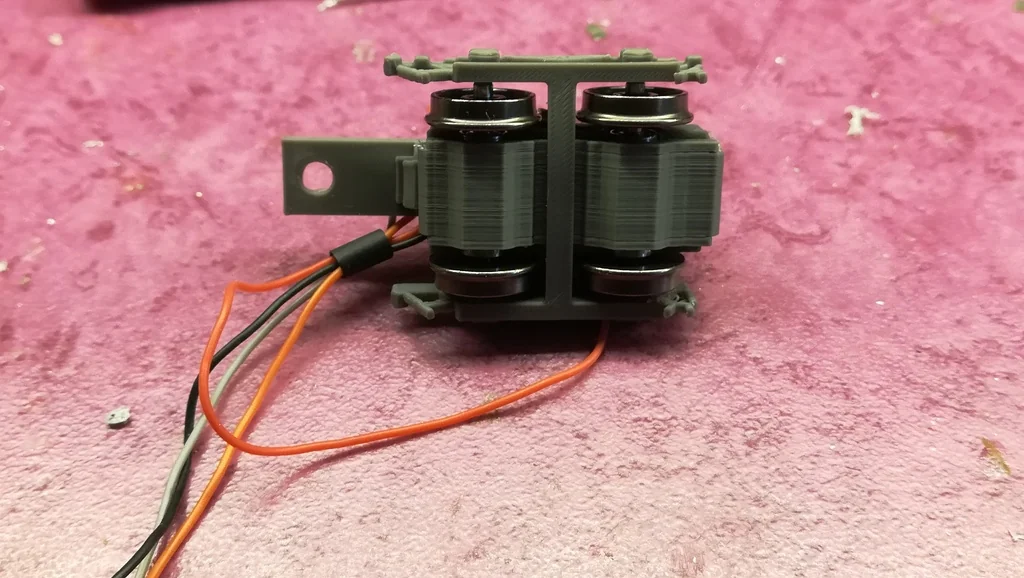

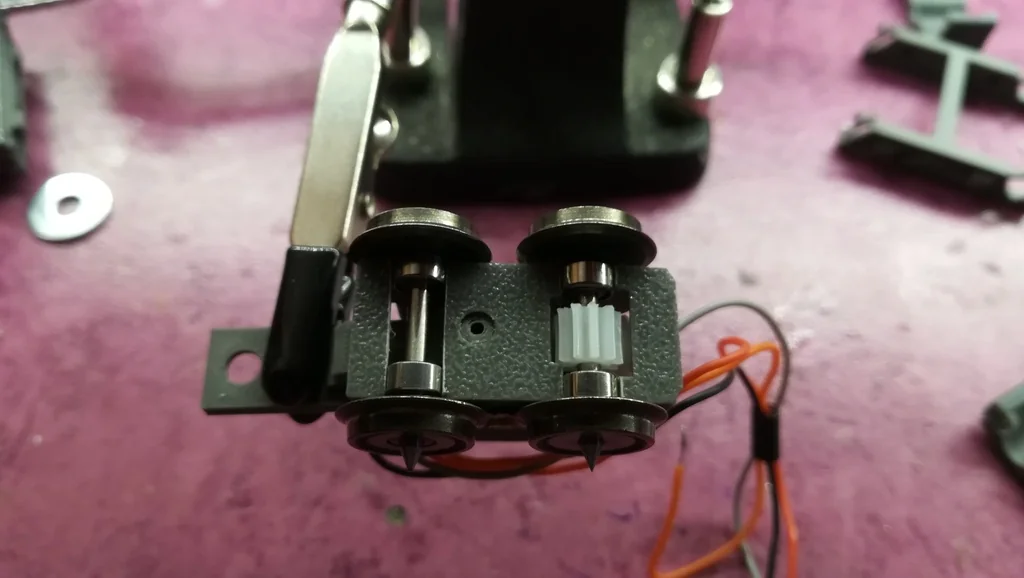

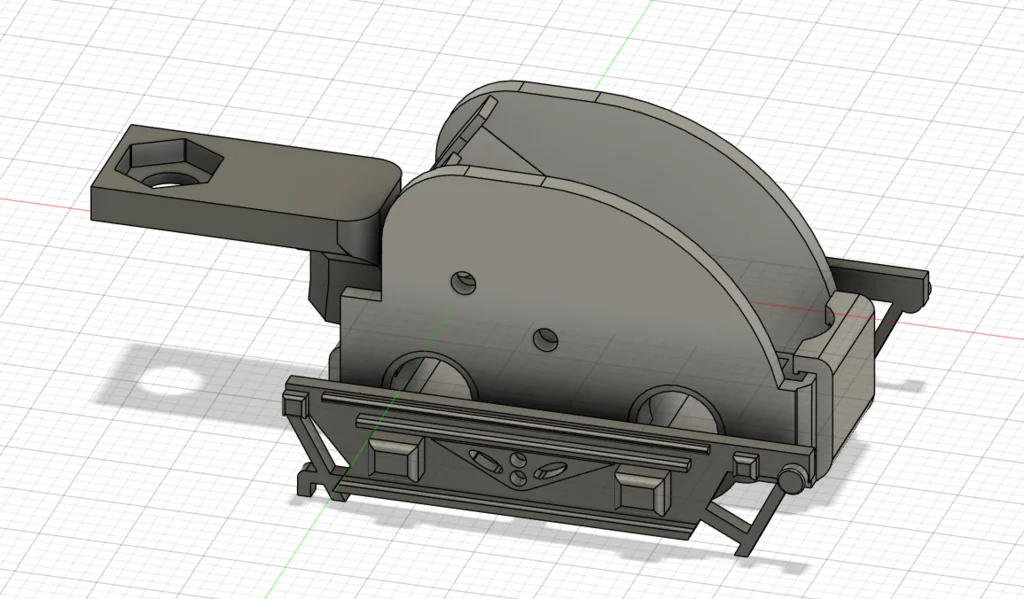

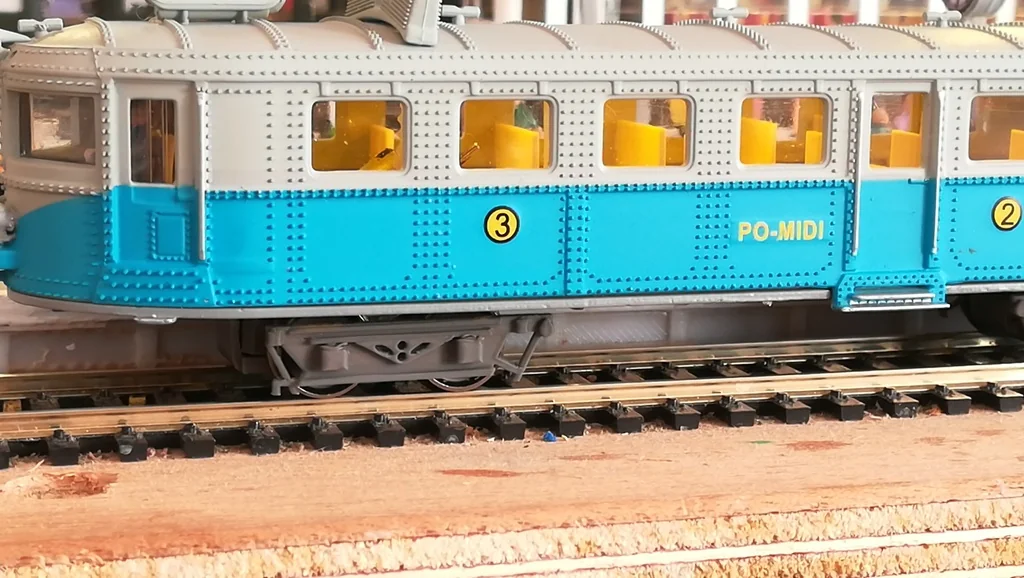

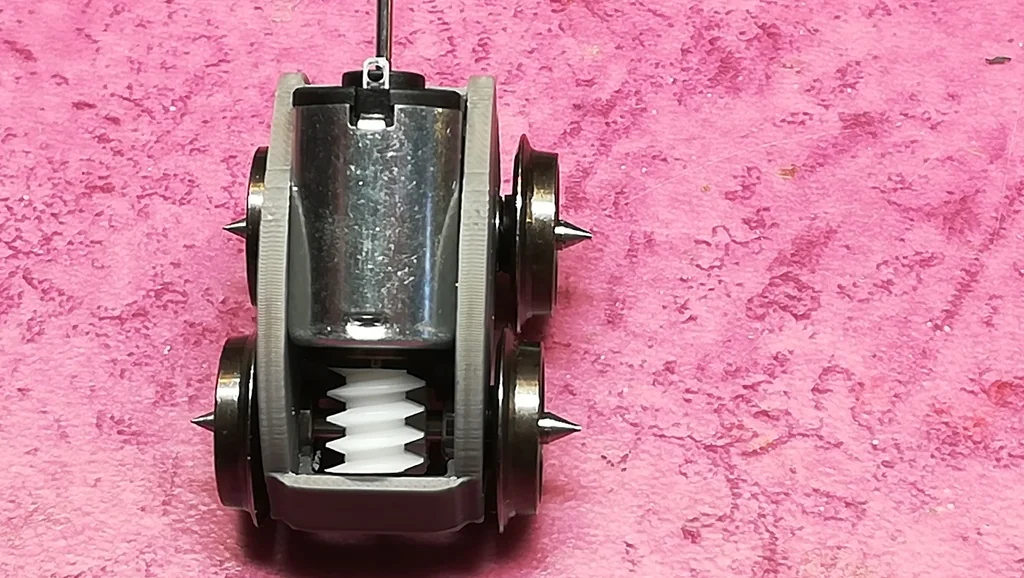

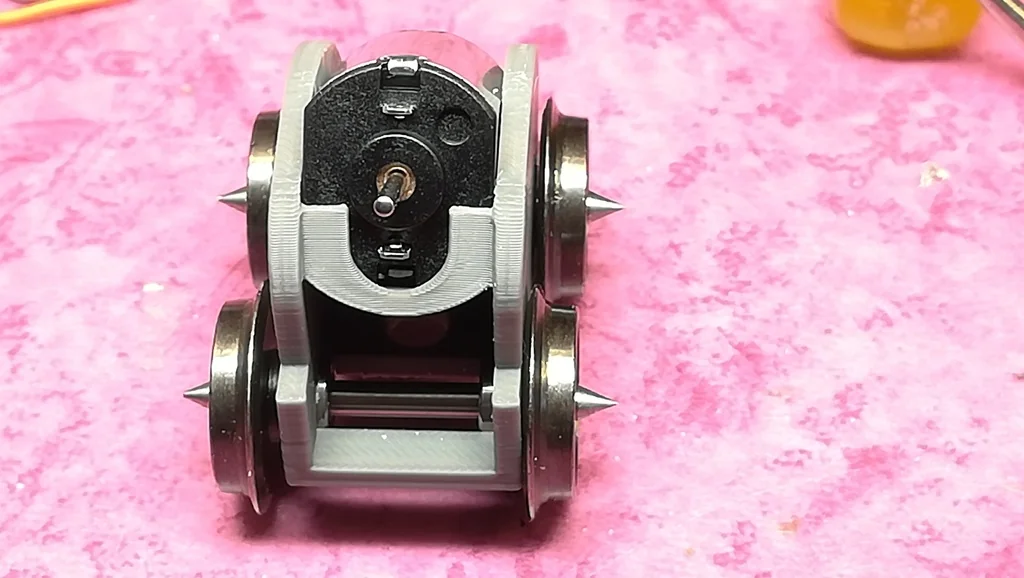

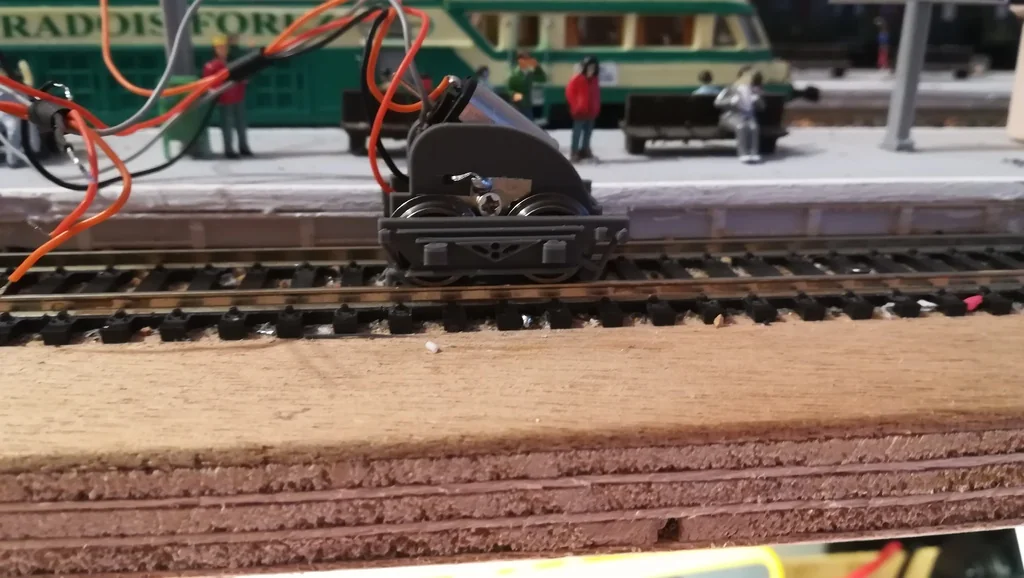

Модель моторного ходового модуля предназначена для электропоезда Pauline Charentaise Type 2 от Éditions Atlas. Характеризуется короткой базой и уникальным дизайном, где двигатель установлен под углом 45° для передачи мощности на один ось. Вторая ось выполняет роль несущей.

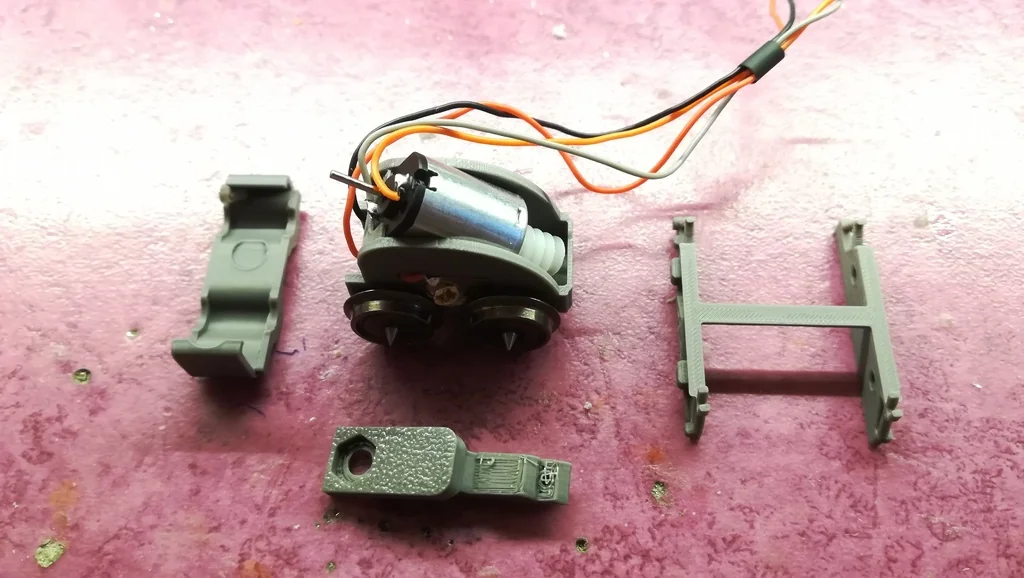

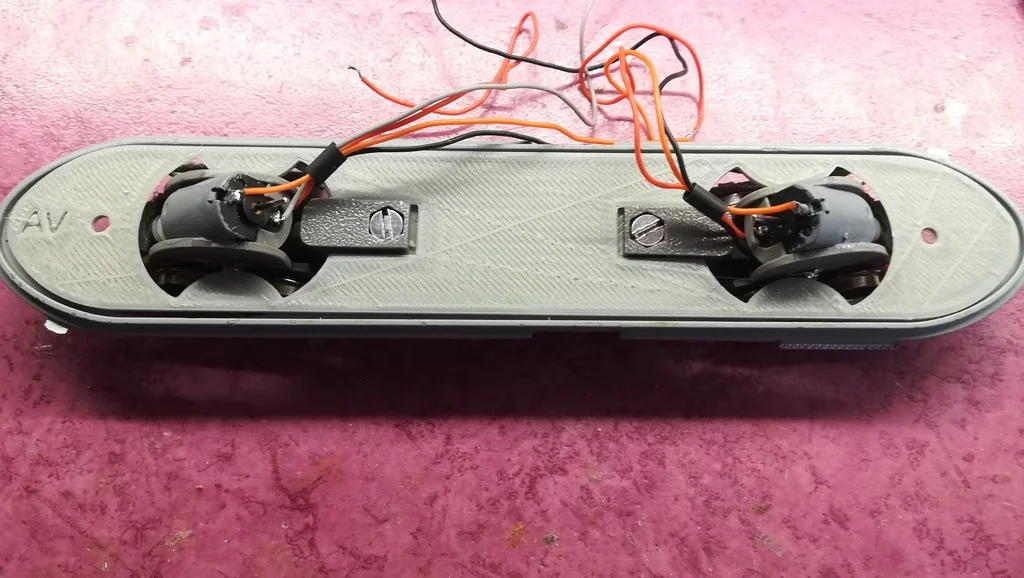

Для оптимальной тяги рекомендуется использовать два таких модуля. Каждый модуль включает:

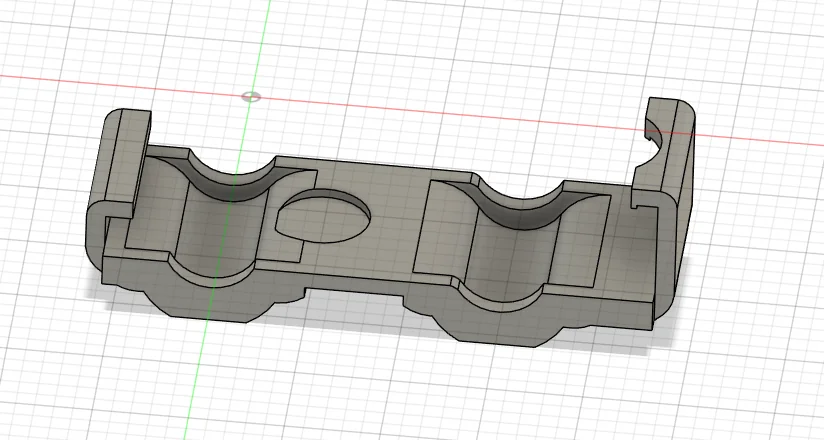

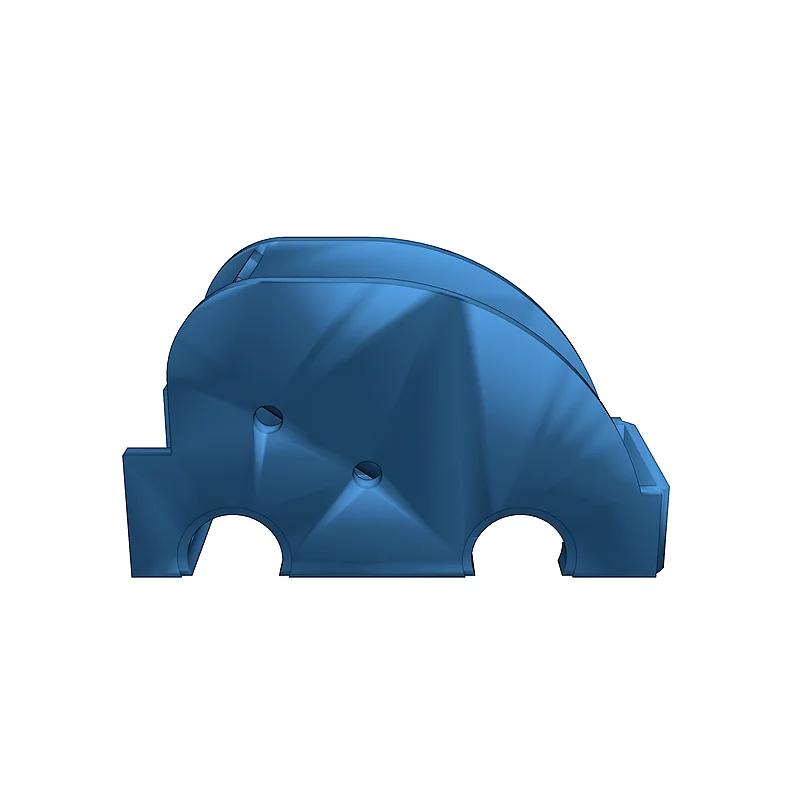

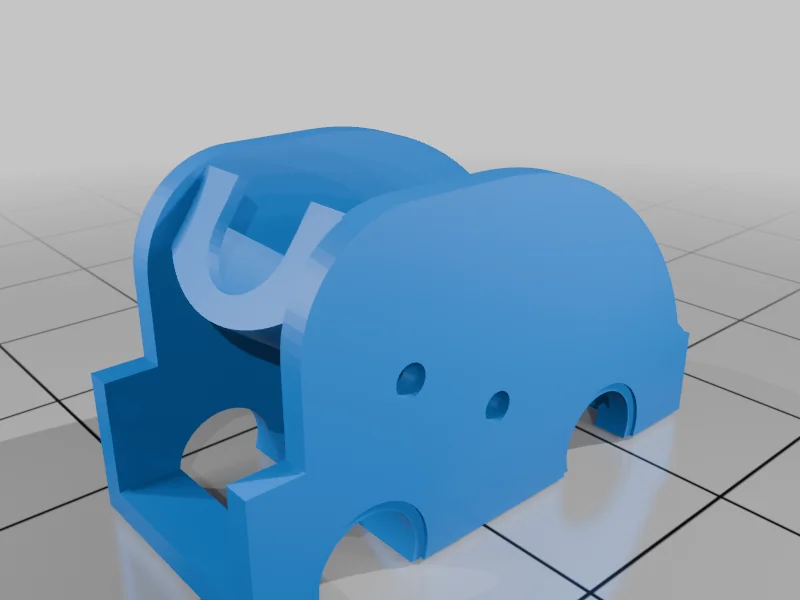

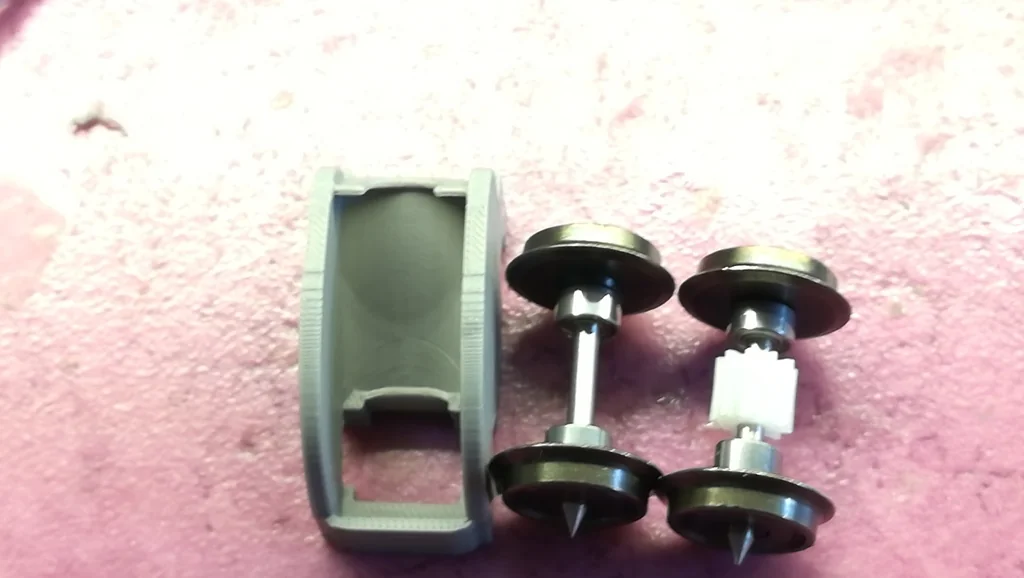

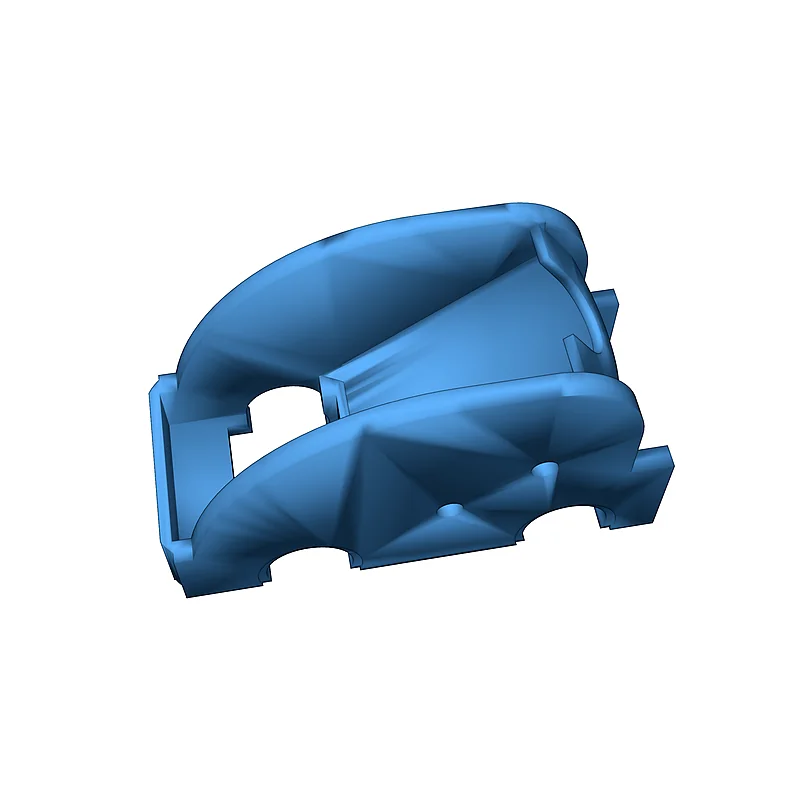

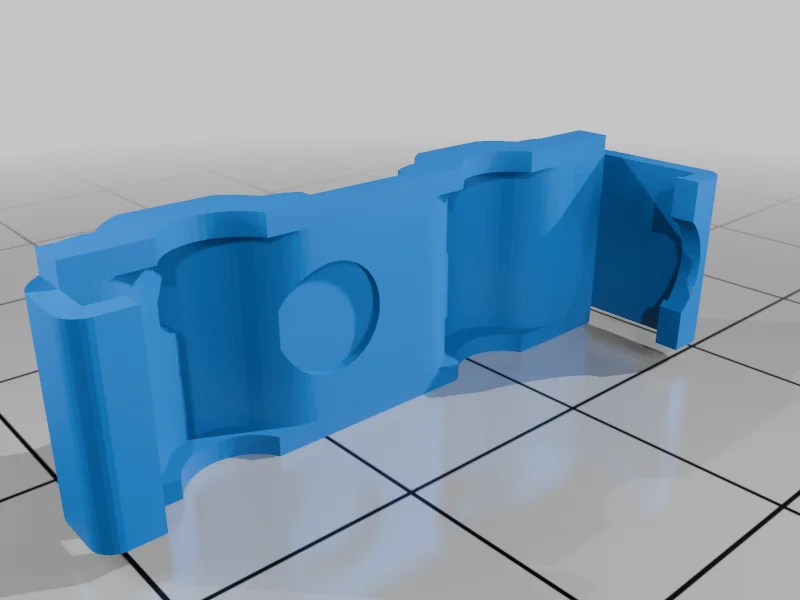

Шасси

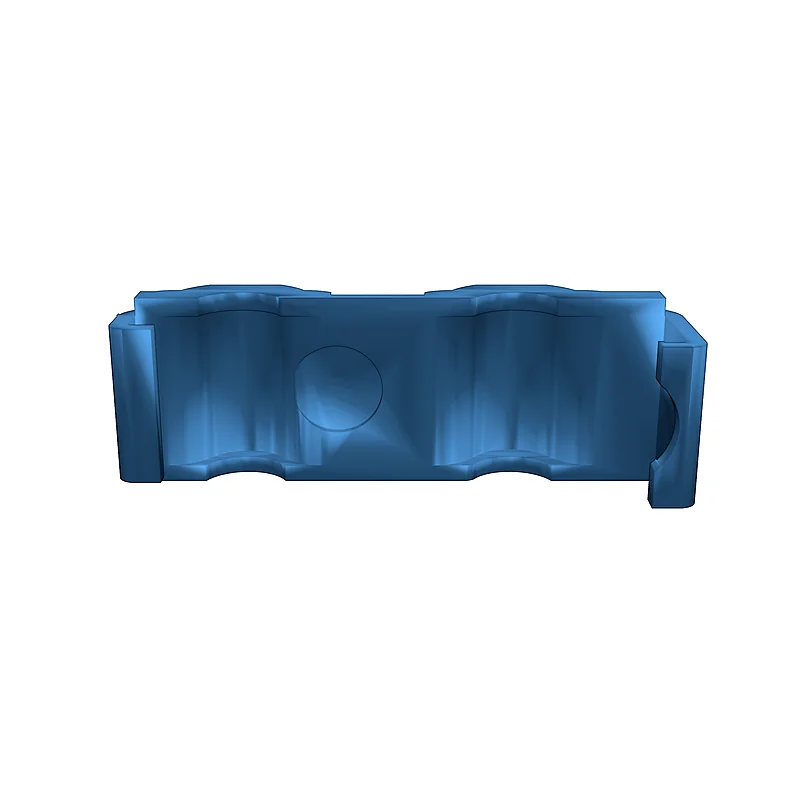

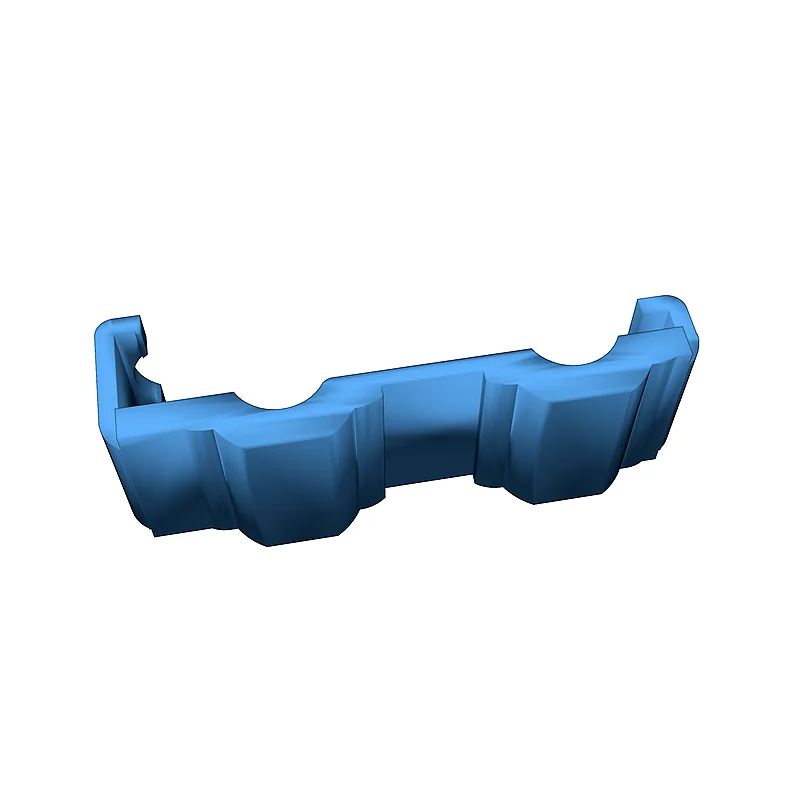

Защитный кожух

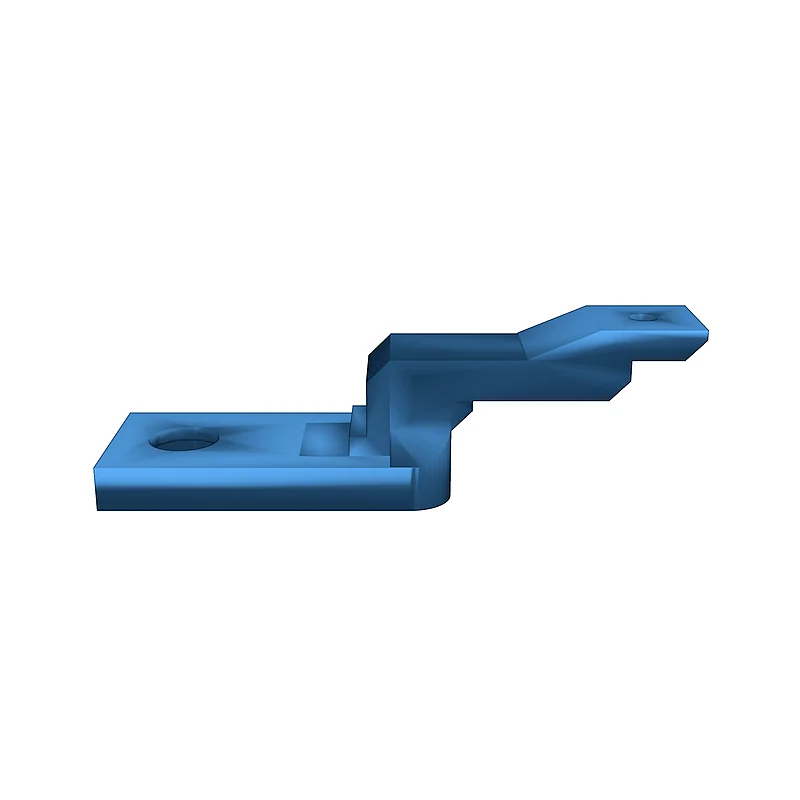

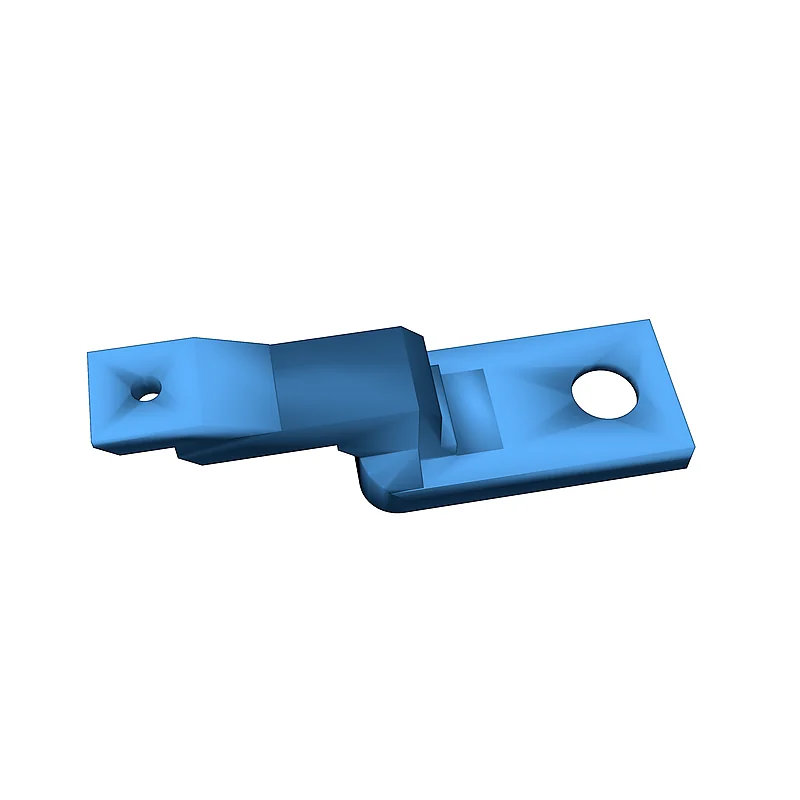

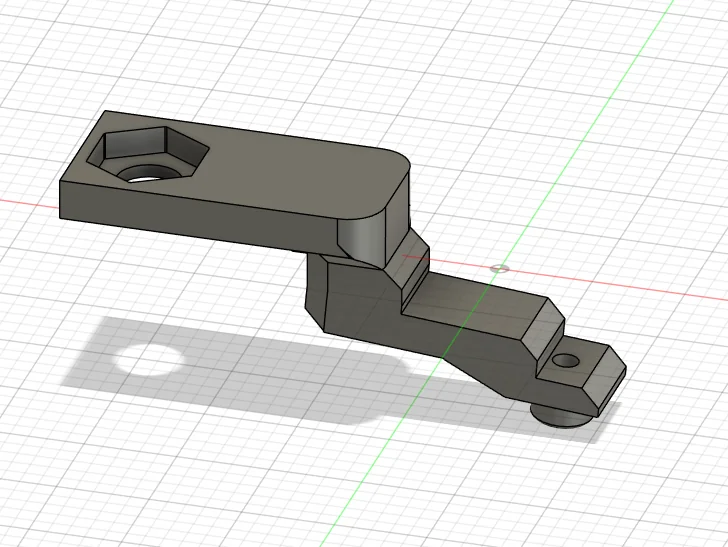

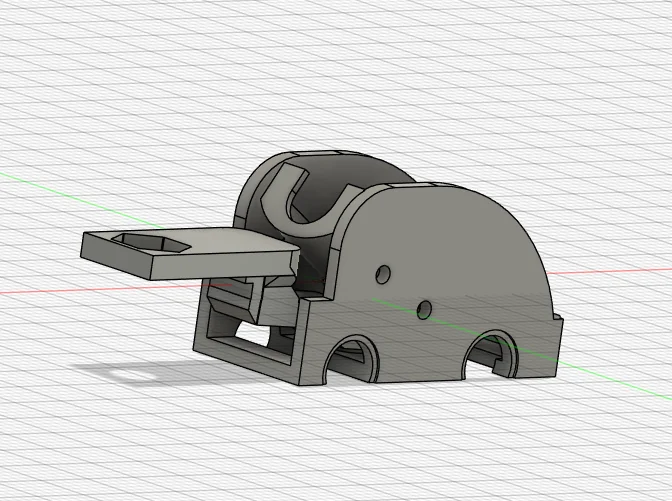

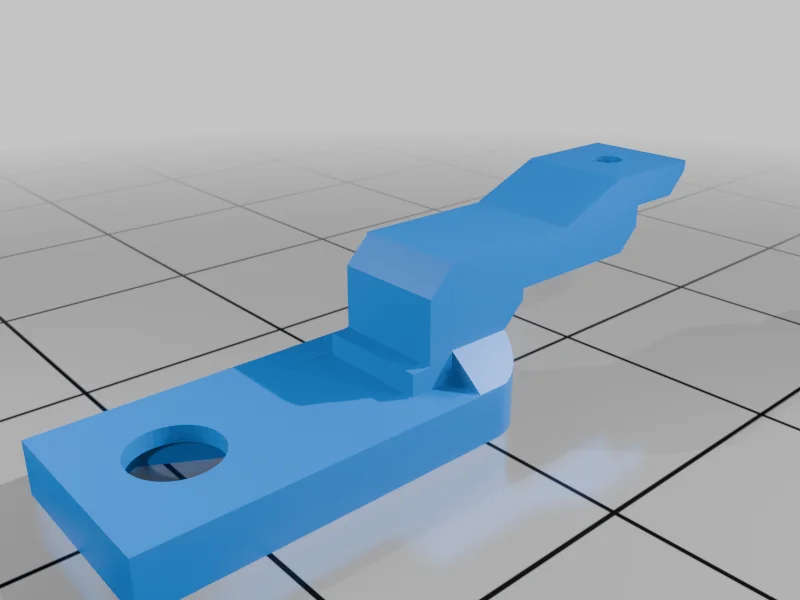

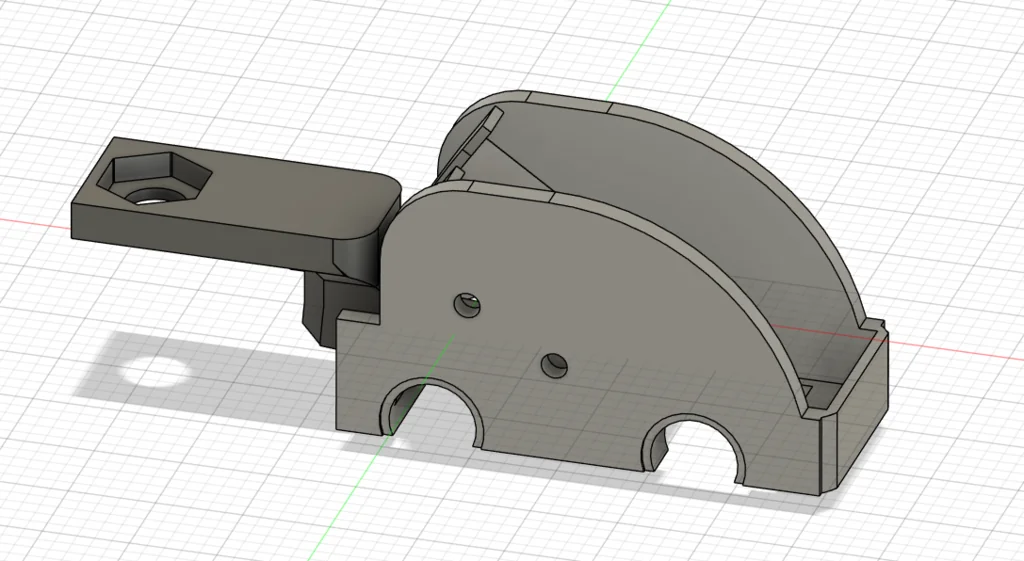

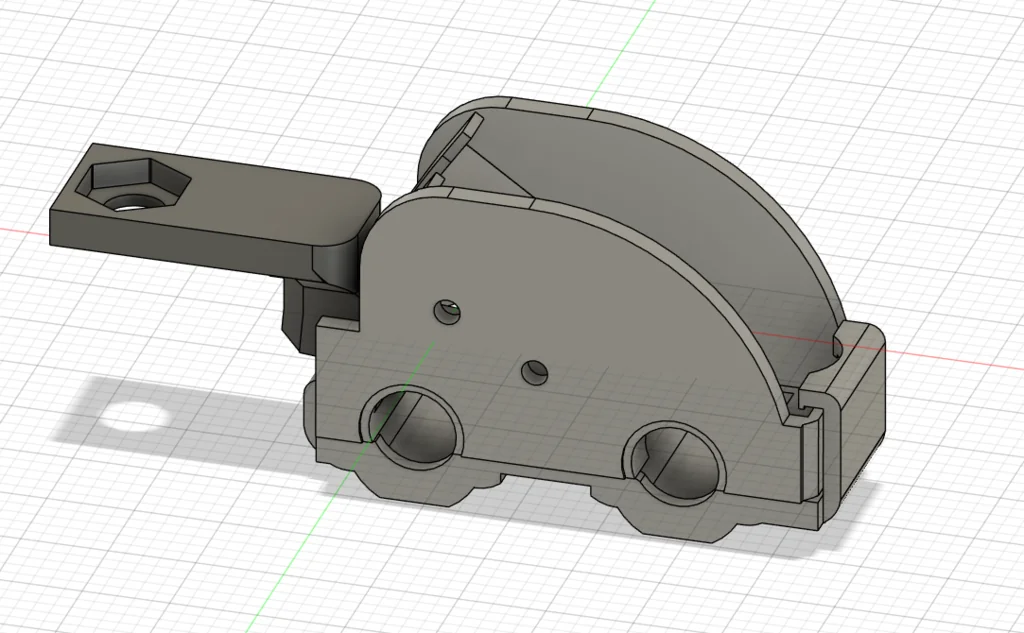

Опорная рука с углом наклона для улучшения сцепления

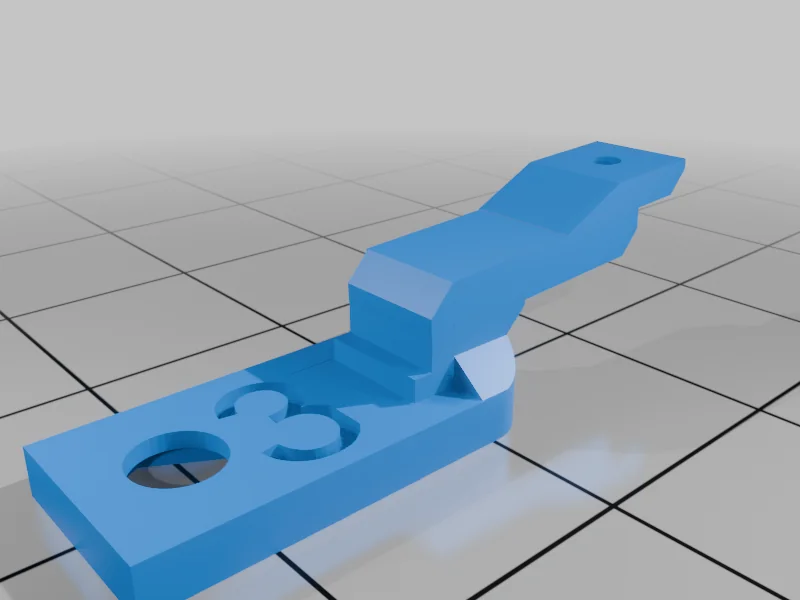

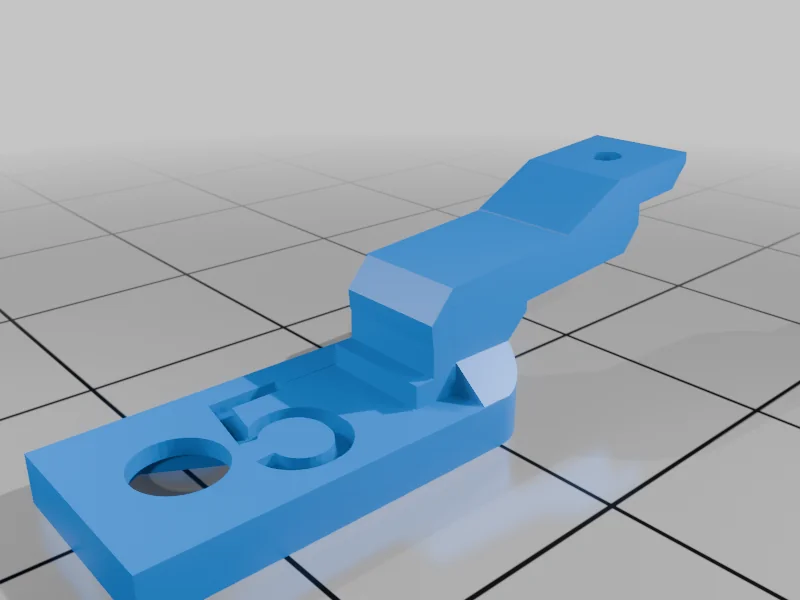

Опорная рука имеет три варианта угла наклона: 3°, 4° и 5°, что позволяет корректировать положение моторной оси в зависимости от добавленного балласта. При увеличении балласта, требуется подбирать угол наклона для предотвращения проскальзывания колес.

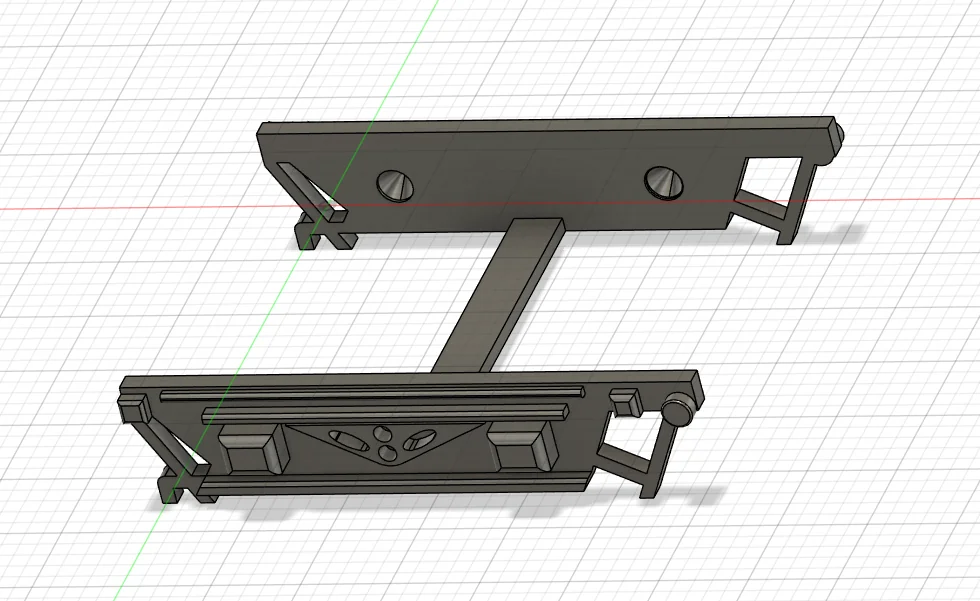

В комплект также входит обтекатель, имитирующий боковую часть модуля. Часть были напечатаны на 3D-принтере Bambulab A1 Combo с использованием стандартного PLA.

Список необходимых деталей:
