Yagi антенны Meshtastic 868 МГц
admin | 17.03.2026
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (40)

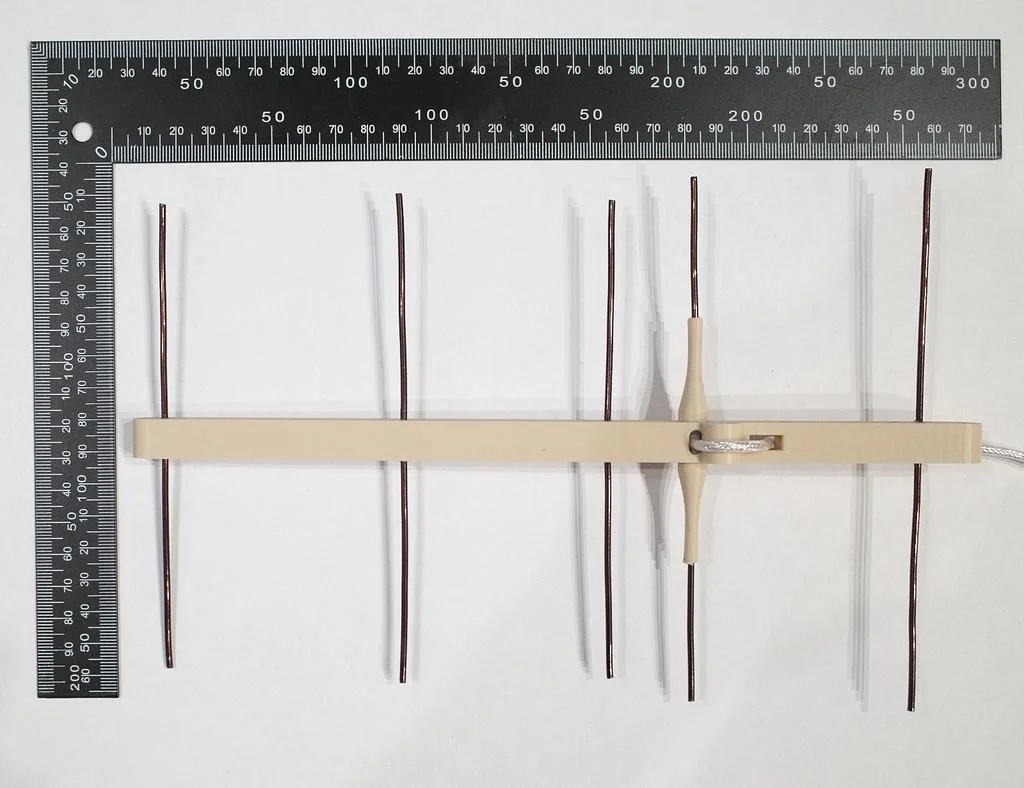

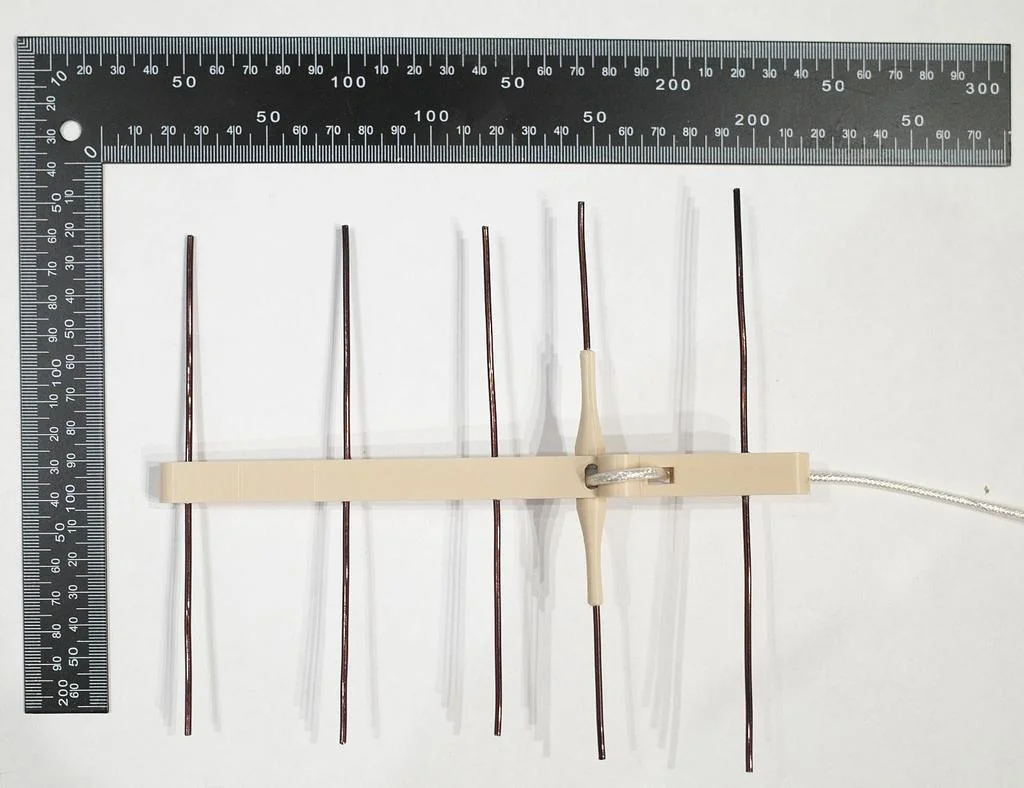

Данная модель представляет собой 6-элементную Yagi антенну с рабочей частотой 868 МГц.
Характеристики:

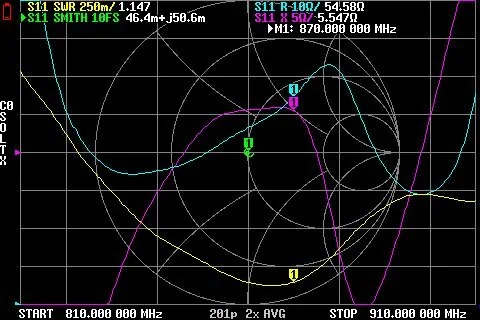

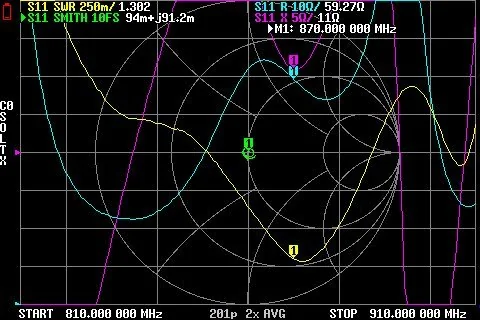

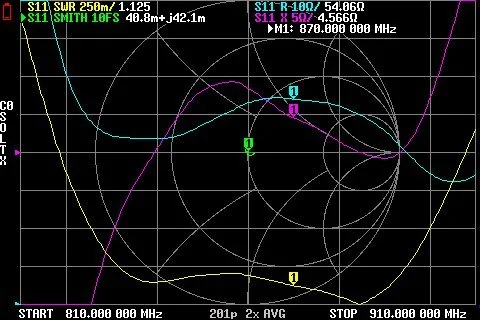

- Не требуется настройка VNA, проверьте на короткое замыкание.
- Размеры элементов и ссылки на авторов находятся в файле Yagi.txt.

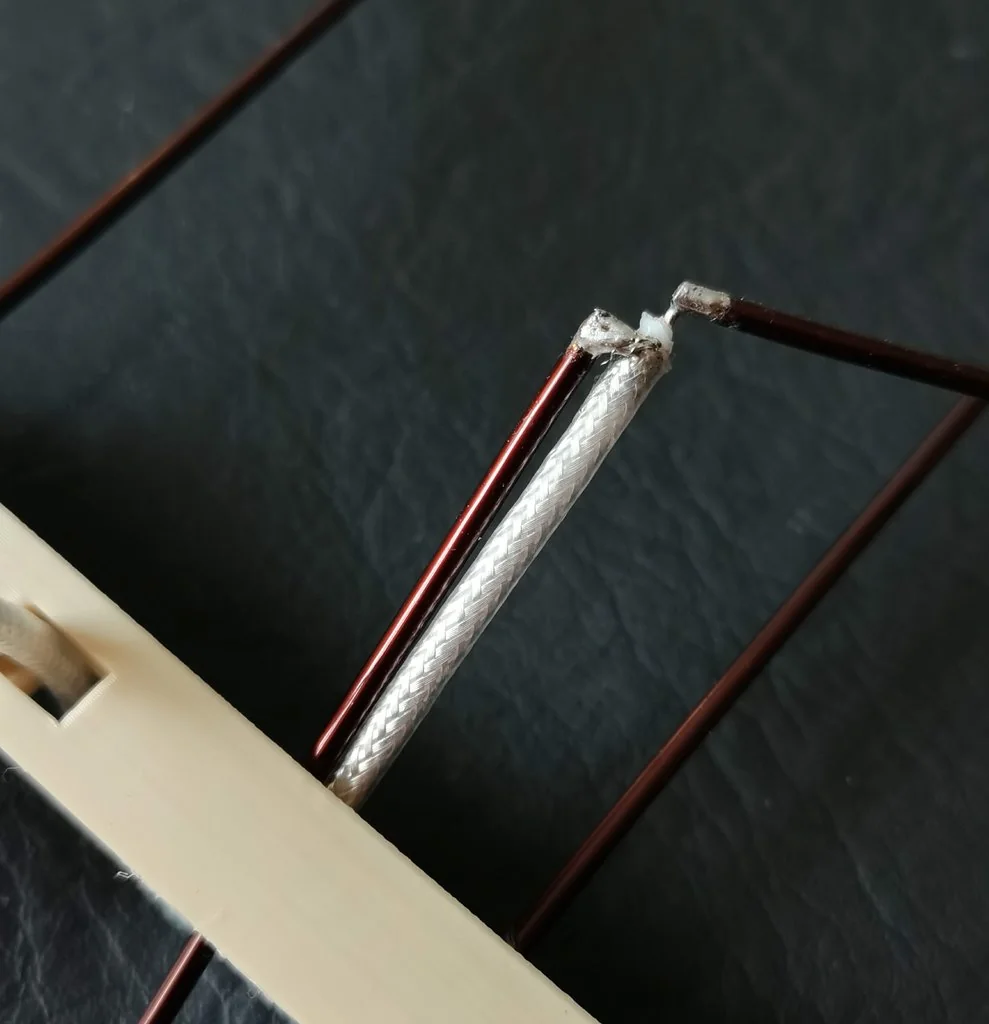

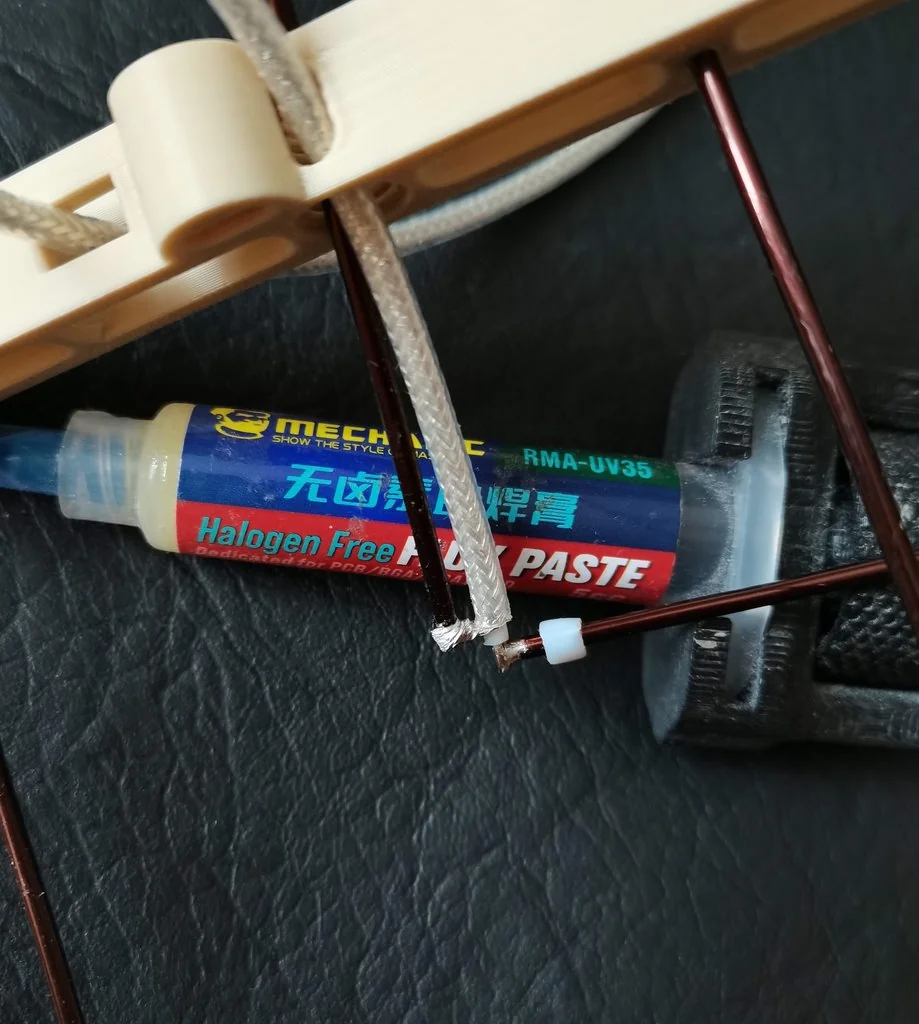

- Диаметр провода: 2-2.4 мм.

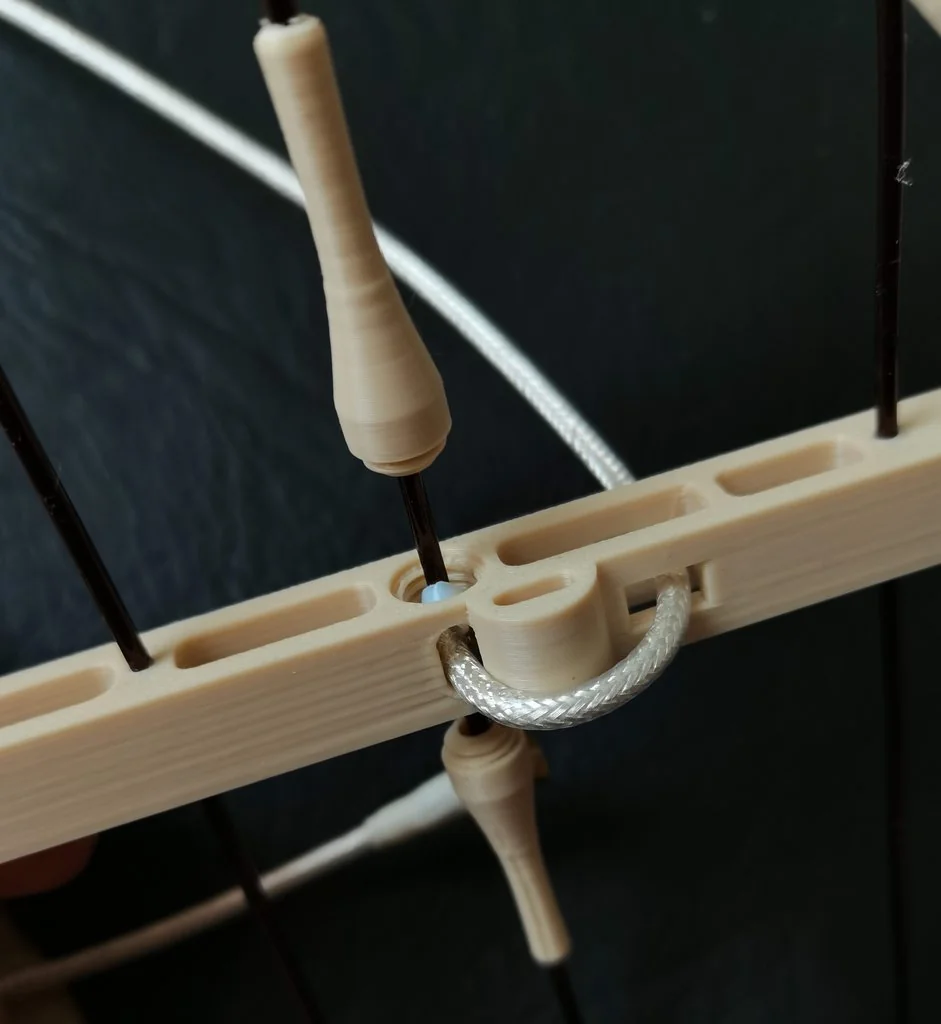

- Элементы фиксируются с помощью полиуретанового клея.
- Оптимальное расстояние от стеклянных поверхностей – не менее 30 см.
- Антенны имеют импеданс 50 Ом.

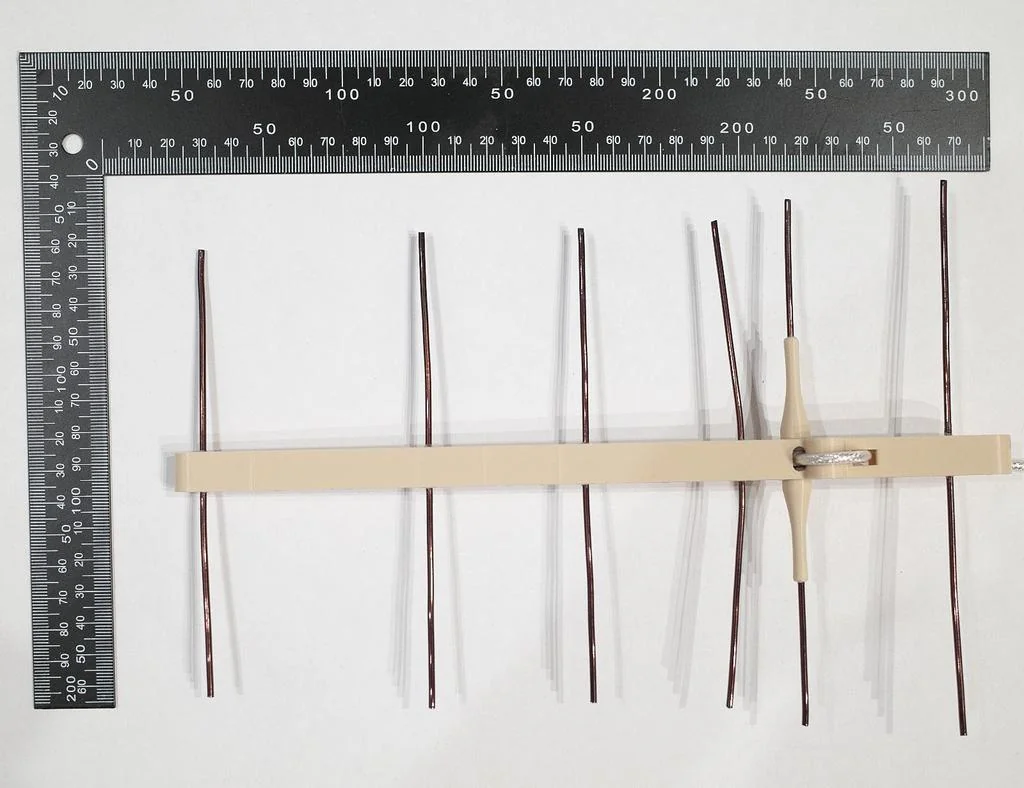

Для достижения максимальной эффективности, элементы нужно обрезать точно по линейке. При установке убедитесь, что рядом нет препятствий, таких как столы или другие предметы.
Для настройки и проектирования доступны источники MMANA и SpaceClaim.
-
Yagi.txtСкачать
-

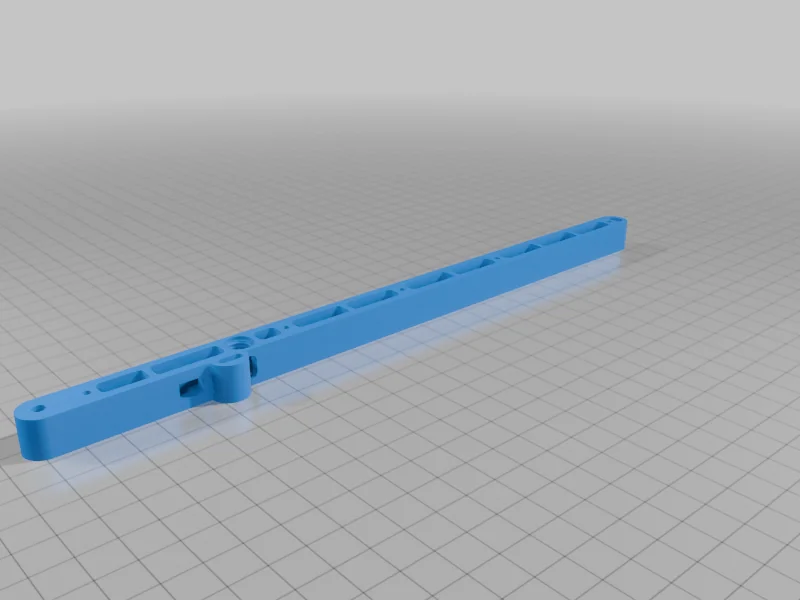

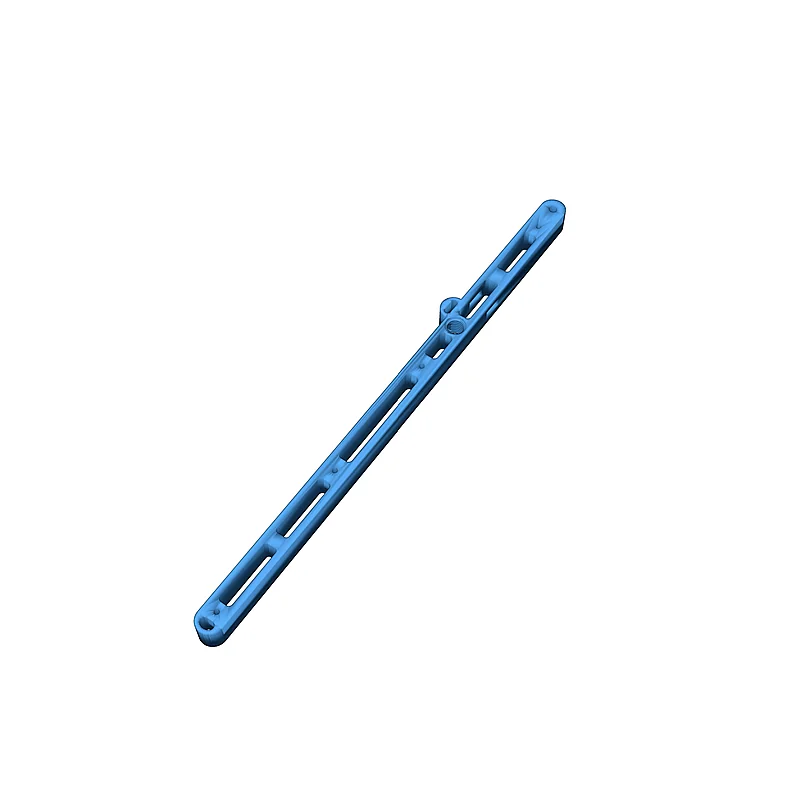

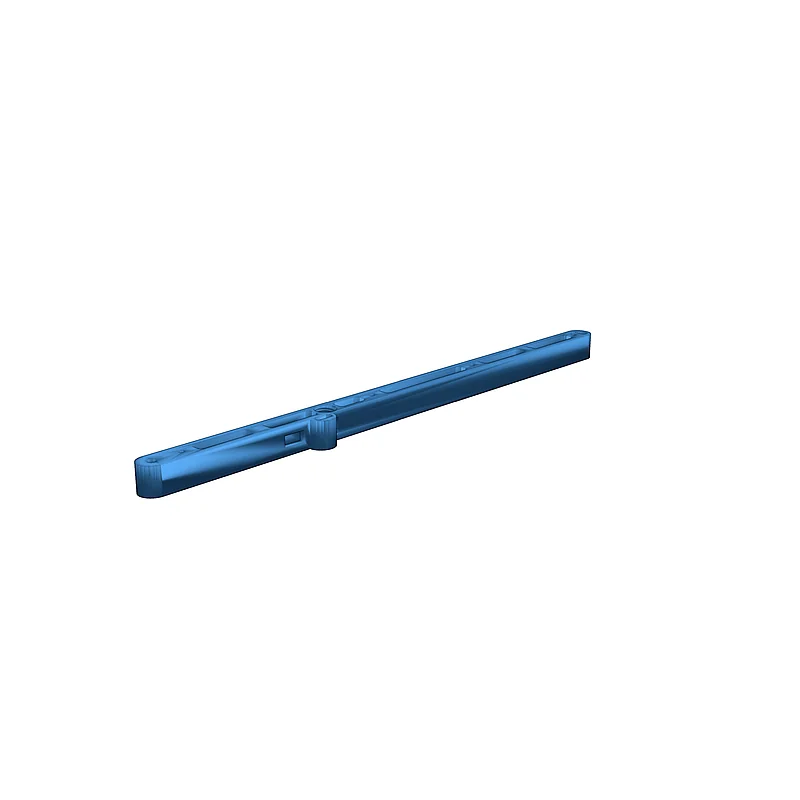

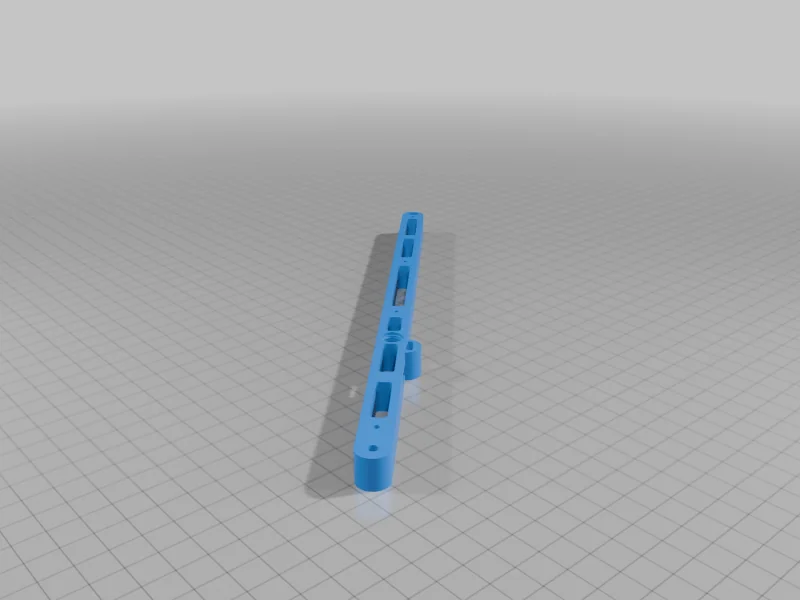

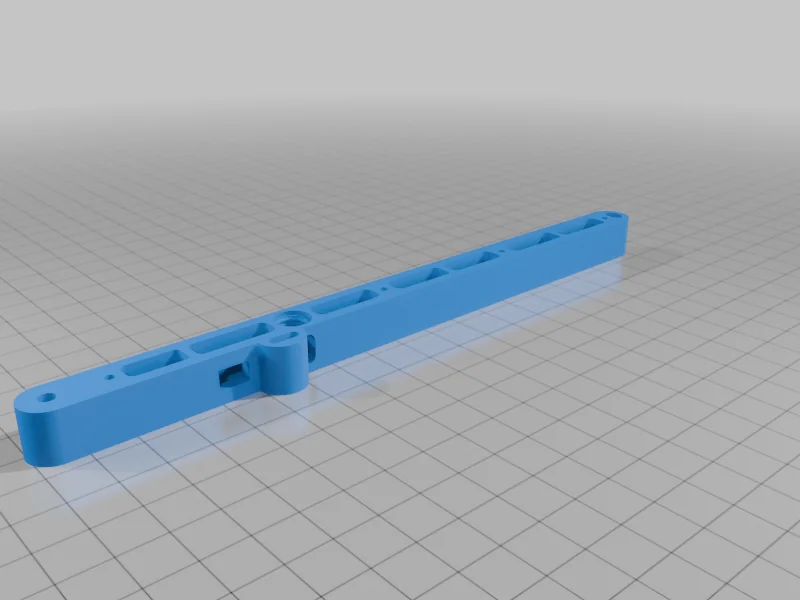

BoomLong6.stlСкачать
-
BoomLong6-D24.stlСкачать
-
BoomLong5.stlСкачать
-

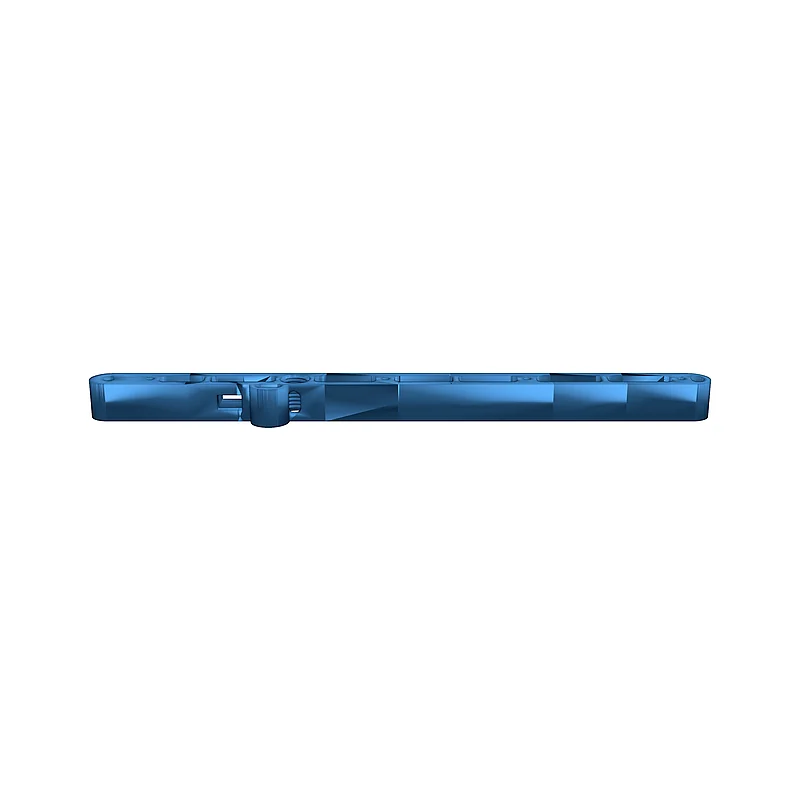

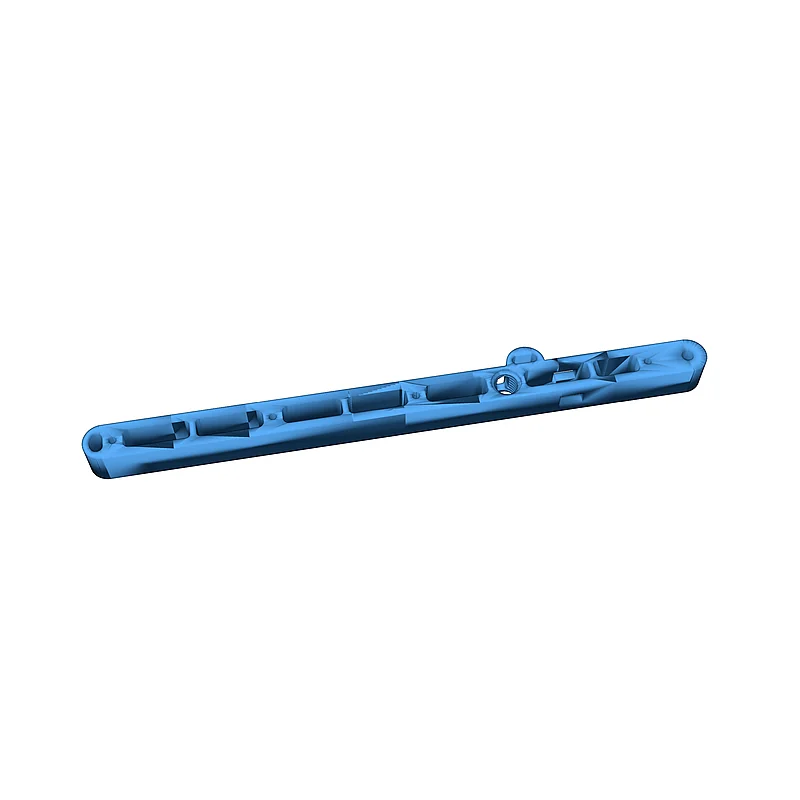

BoomShort5.stlСкачать
-

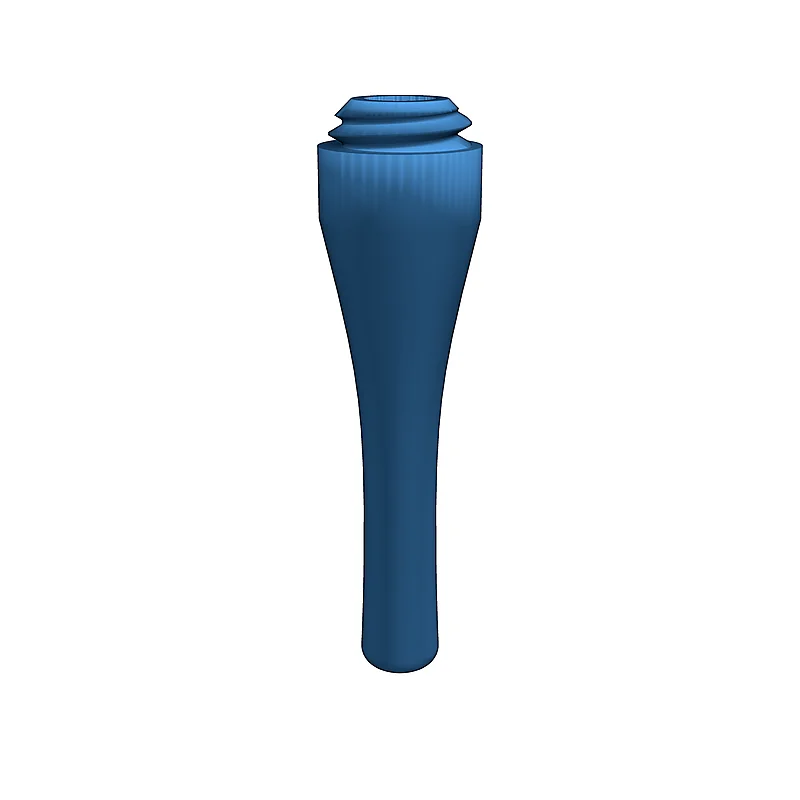

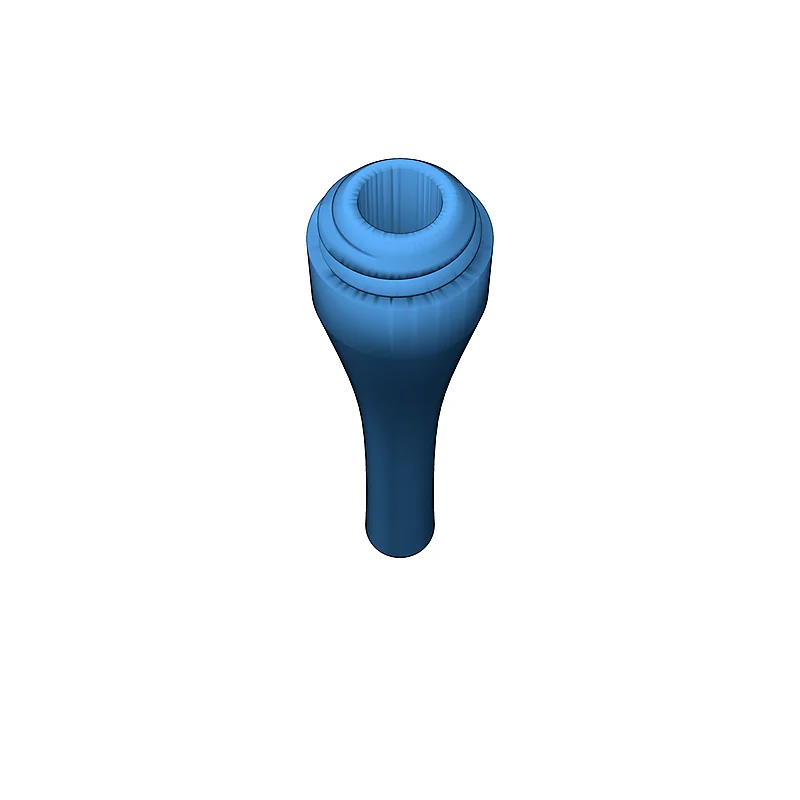

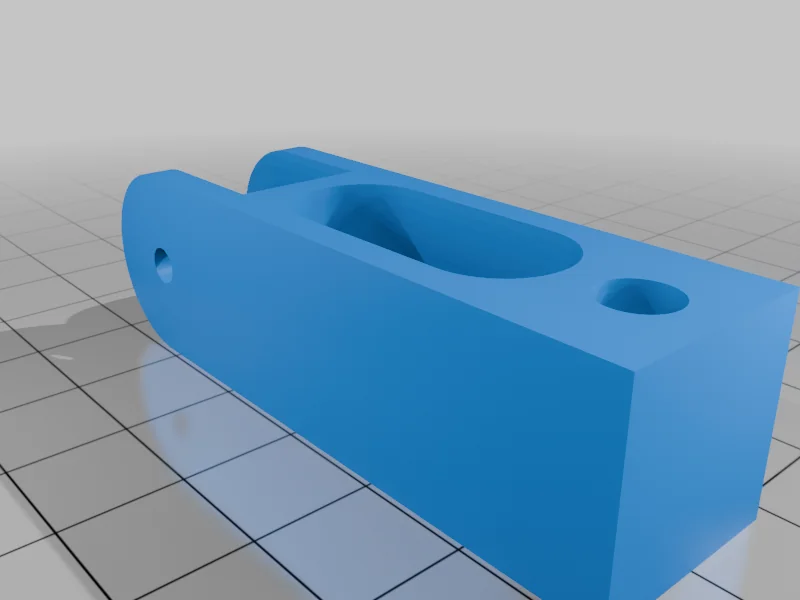

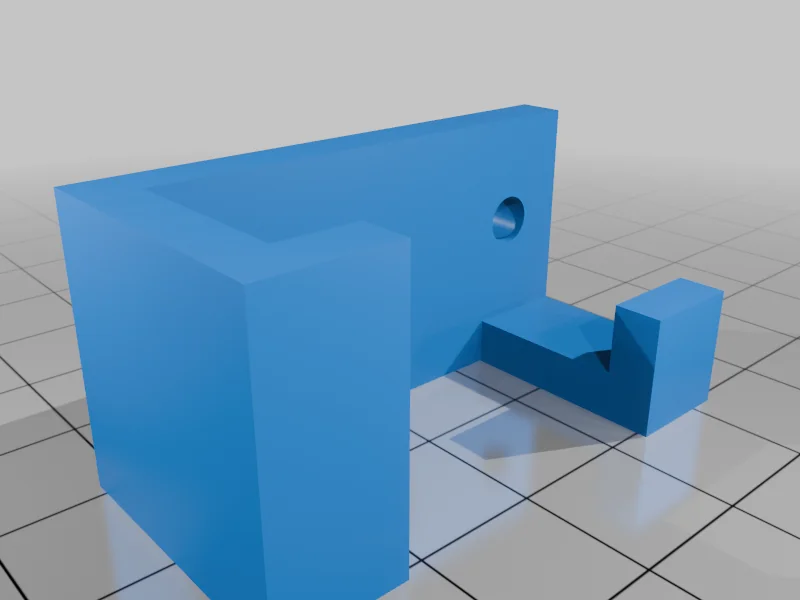

Holder.stlСкачать
-

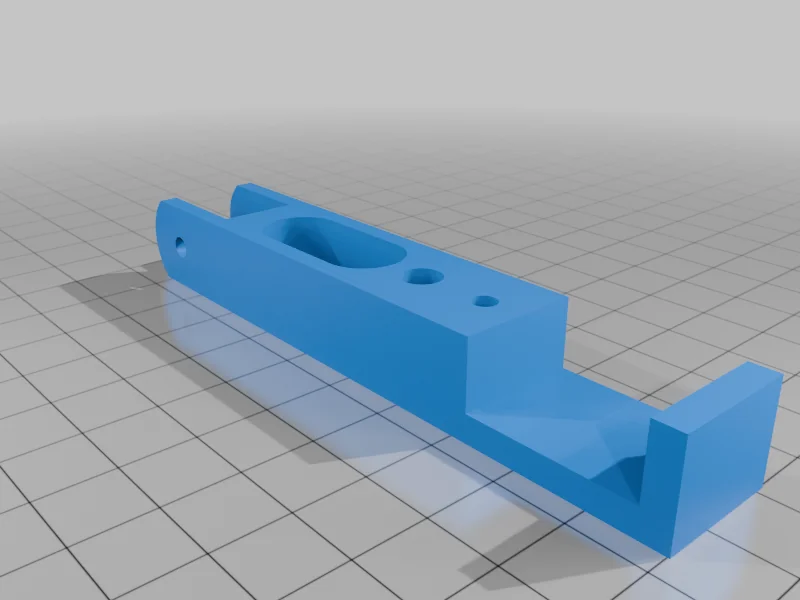

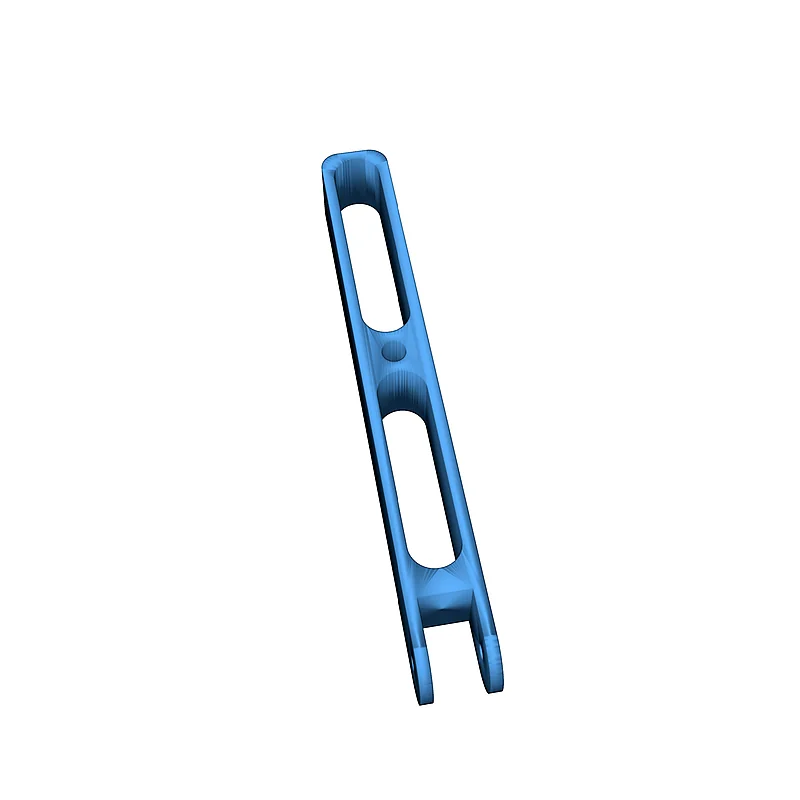

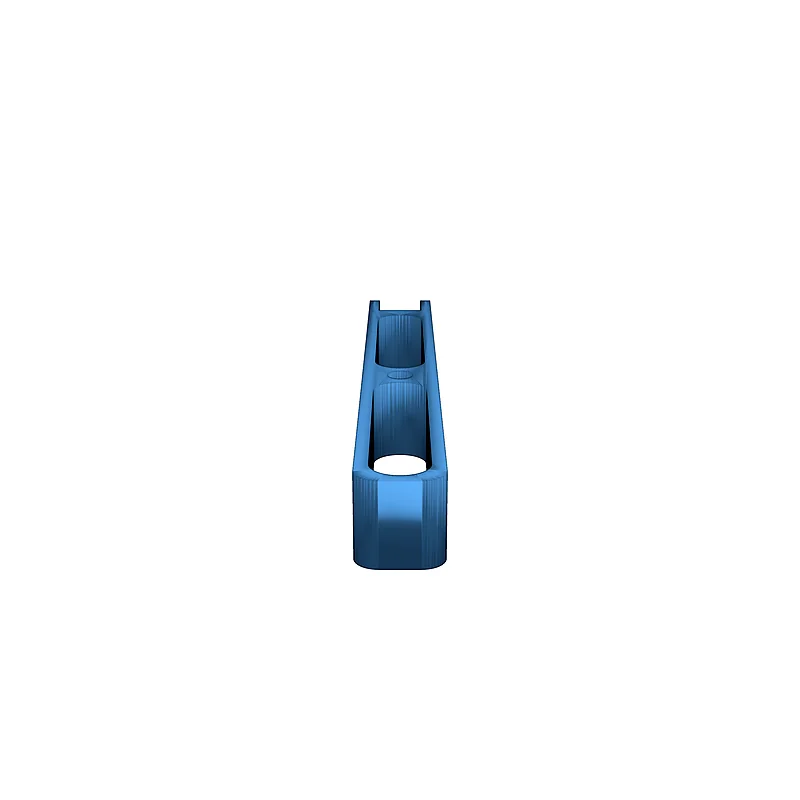

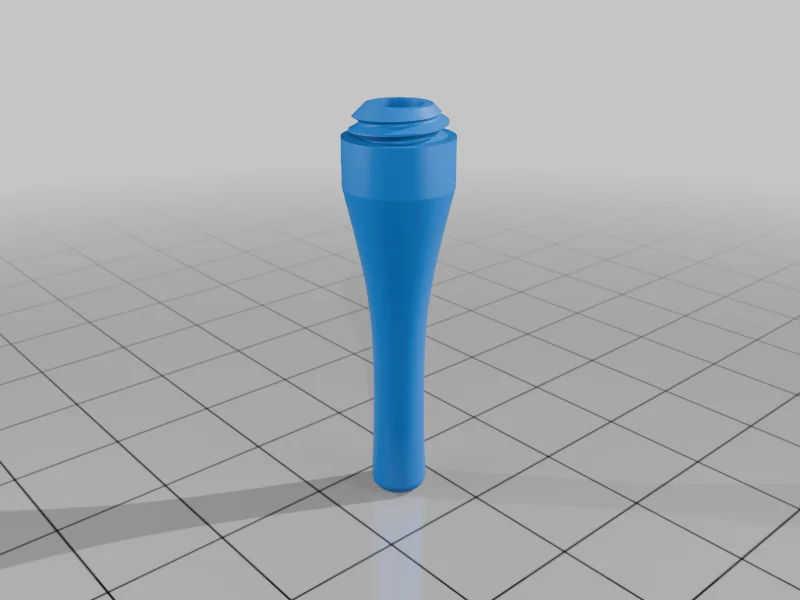

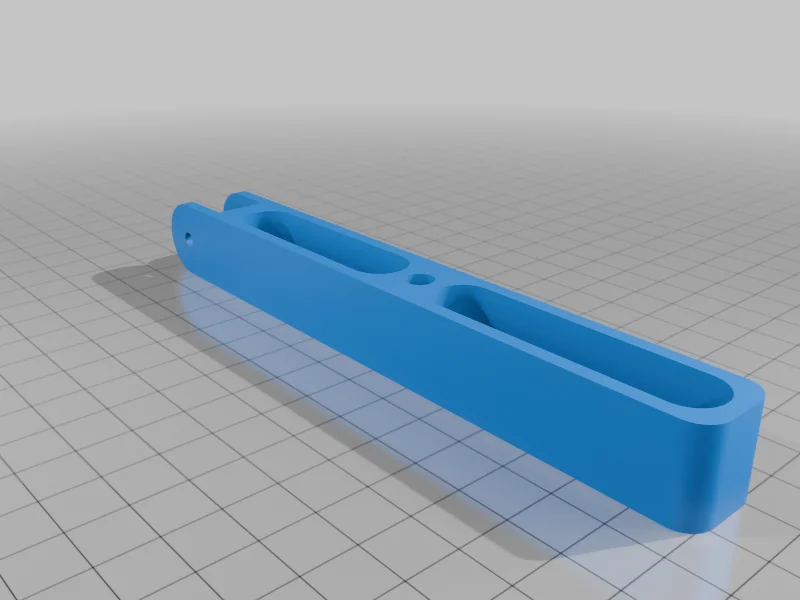

Handle.stlСкачать
-

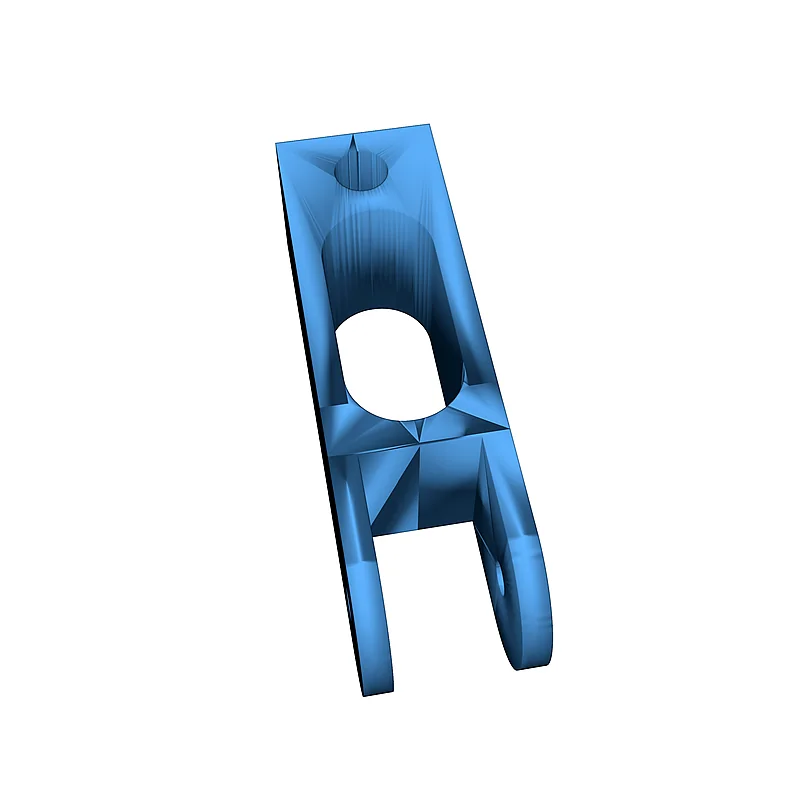

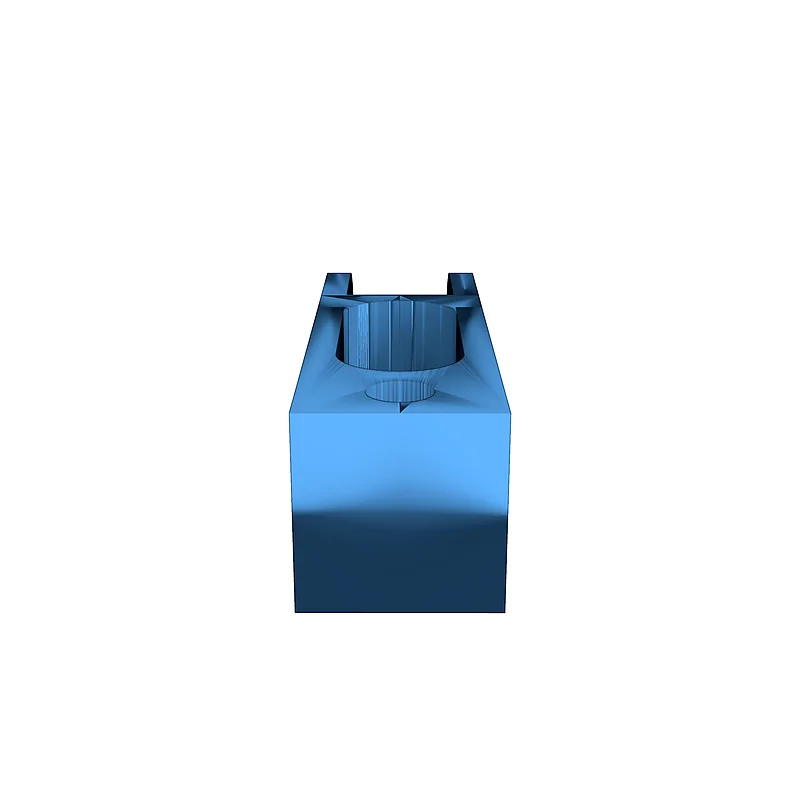

HandleShort.stlСкачать
-

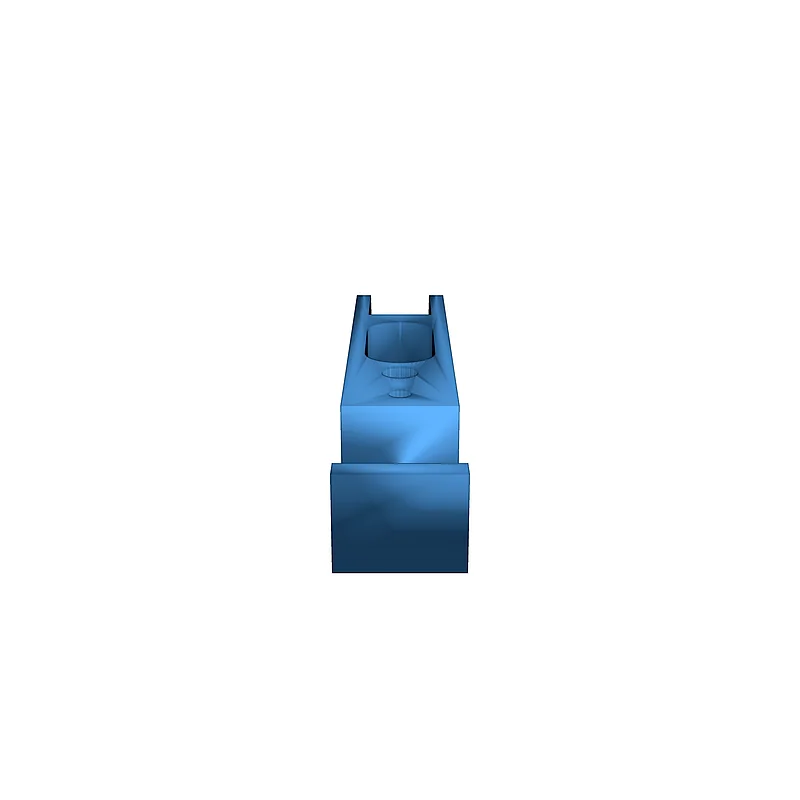

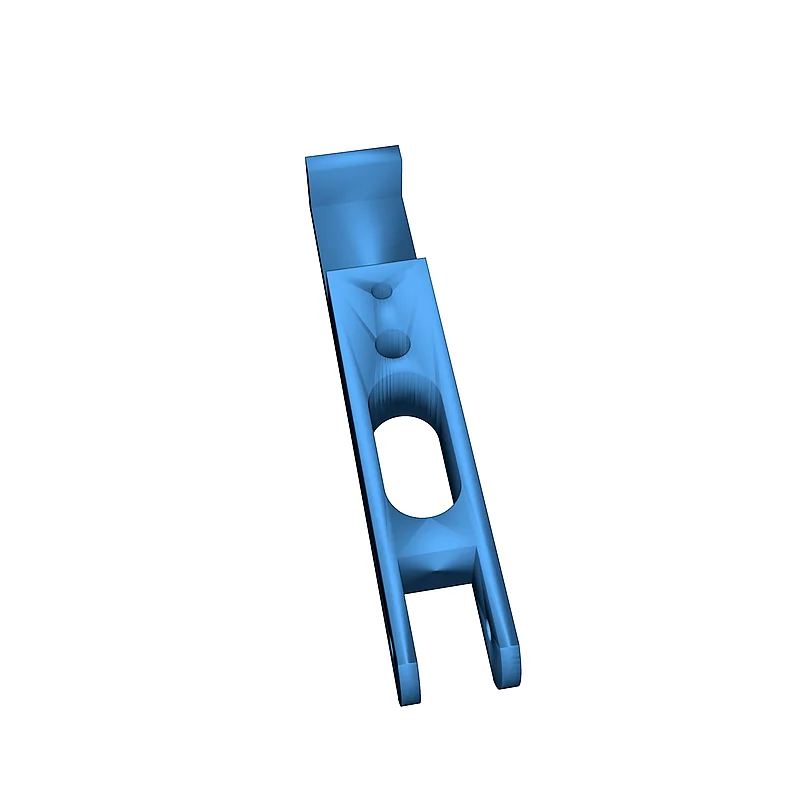

Handle4.stlСкачать
-

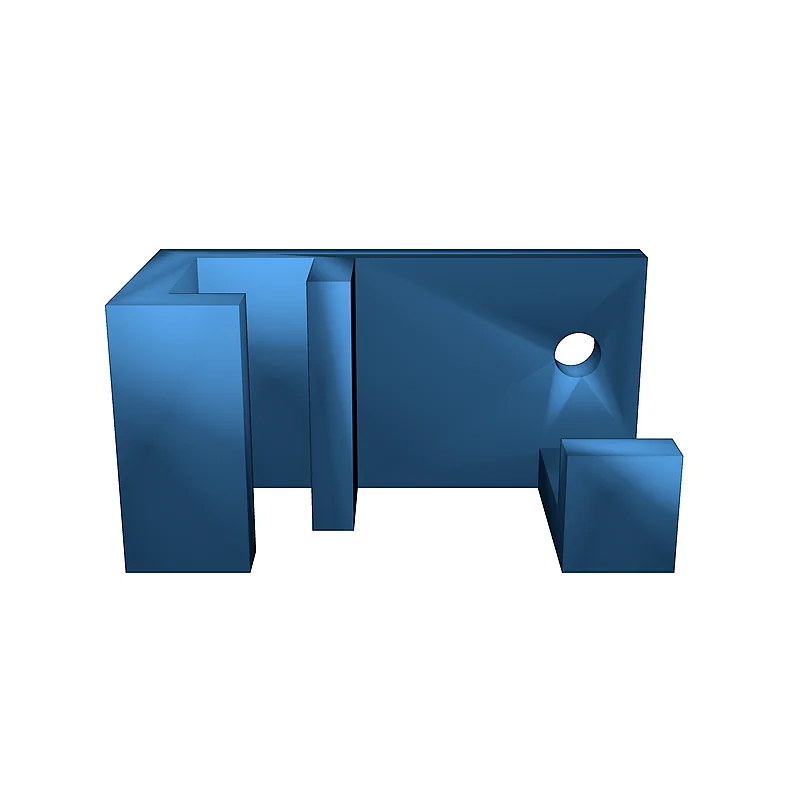

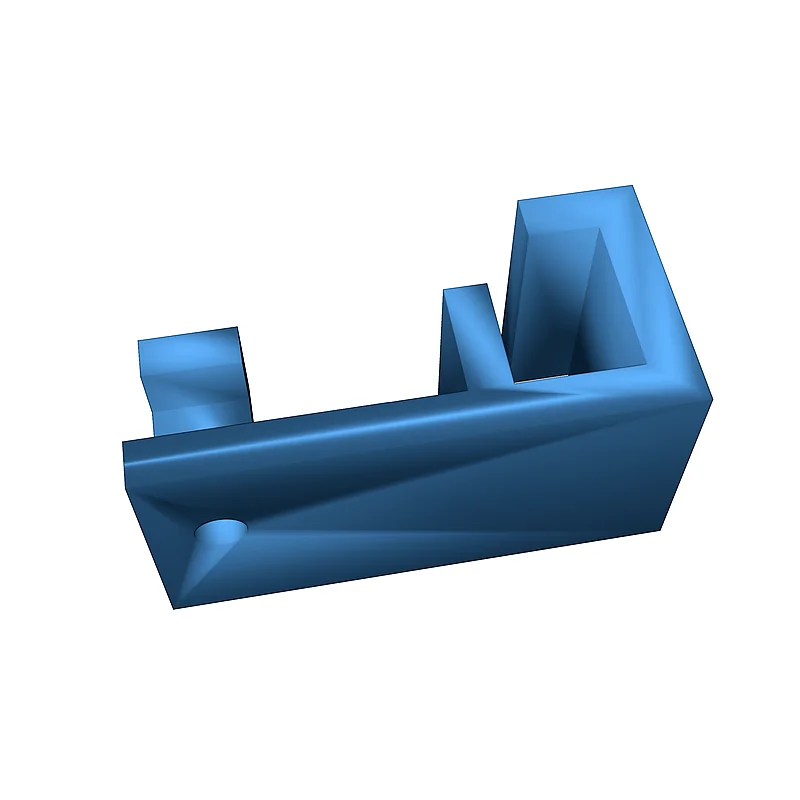

Handle4c.stlСкачать
-
Handle4c10x10.stlСкачать
-
Long6.maaСкачать
-
Long5.maaСкачать
-
Short5.maaСкачать
-
BoomLong6.scdocСкачать
-
BoomShort5.scdocСкачать
-
Handle.scdocСкачать
-
HandleShort.scdocСкачать
-
Handle4.scdocСкачать
-
Handle4c.scdocСкачать
-
Handle4c10x10.scdocСкачать
