Компактный сервопривод для стрелок
admin | 23.03.2026
3D Предпросмотр
Загрузка 3D модели...
Галерея (47)

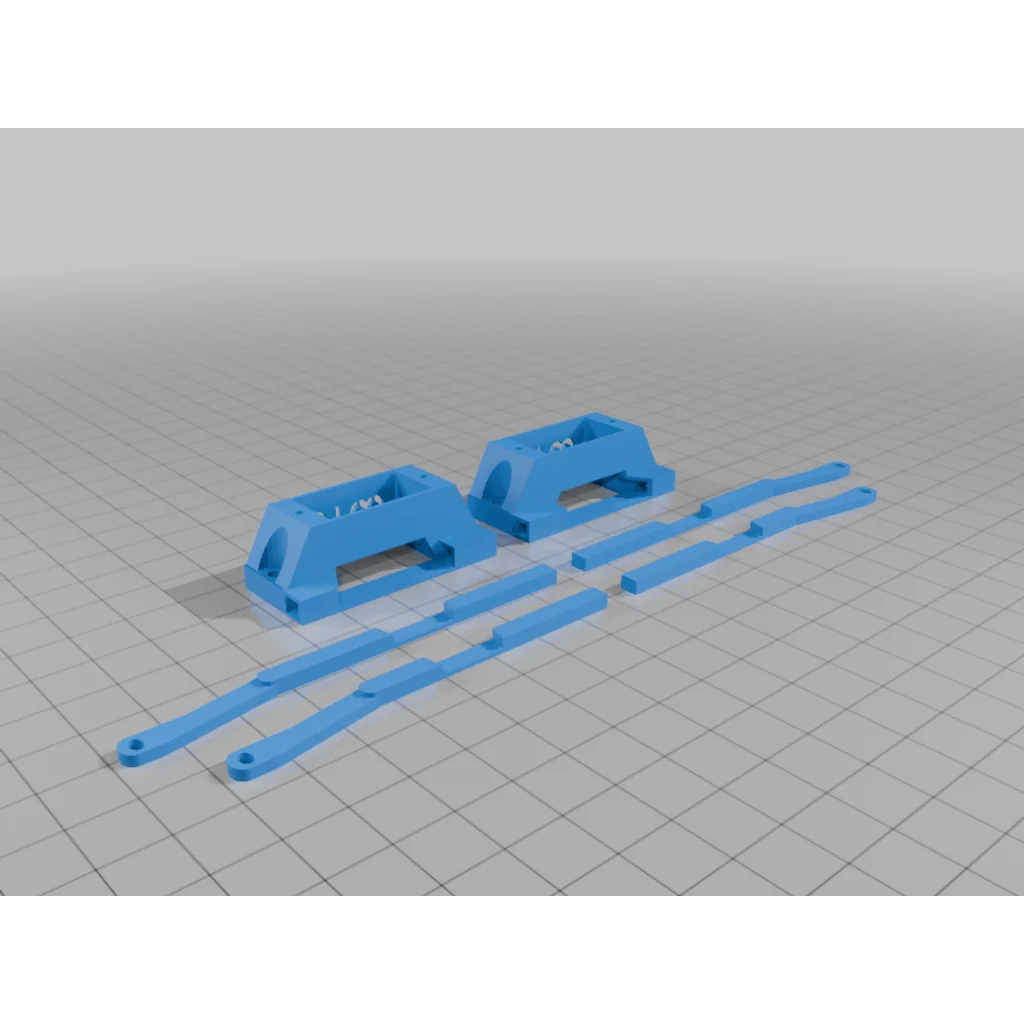

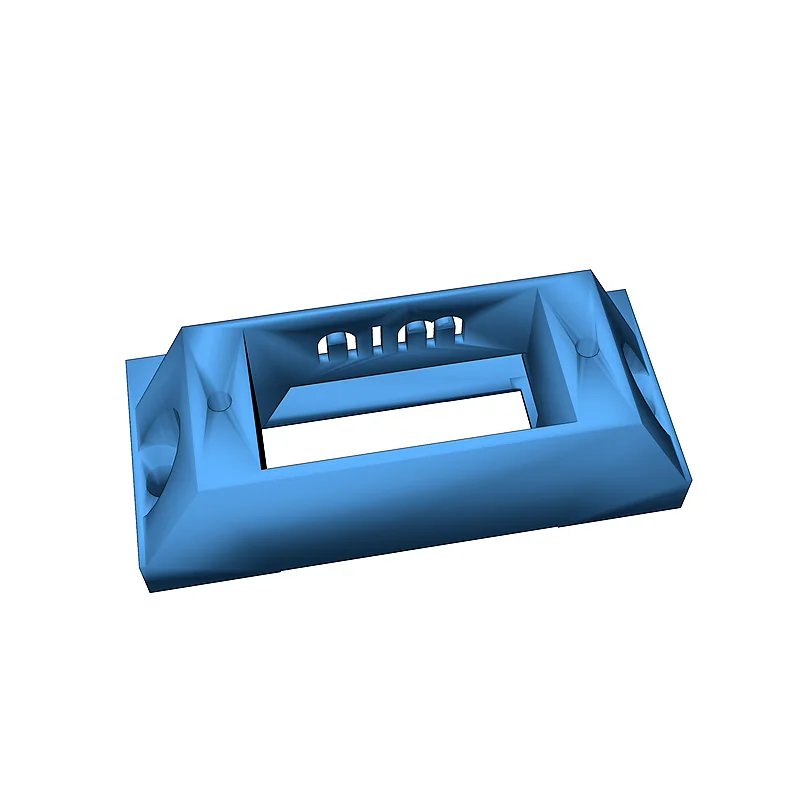

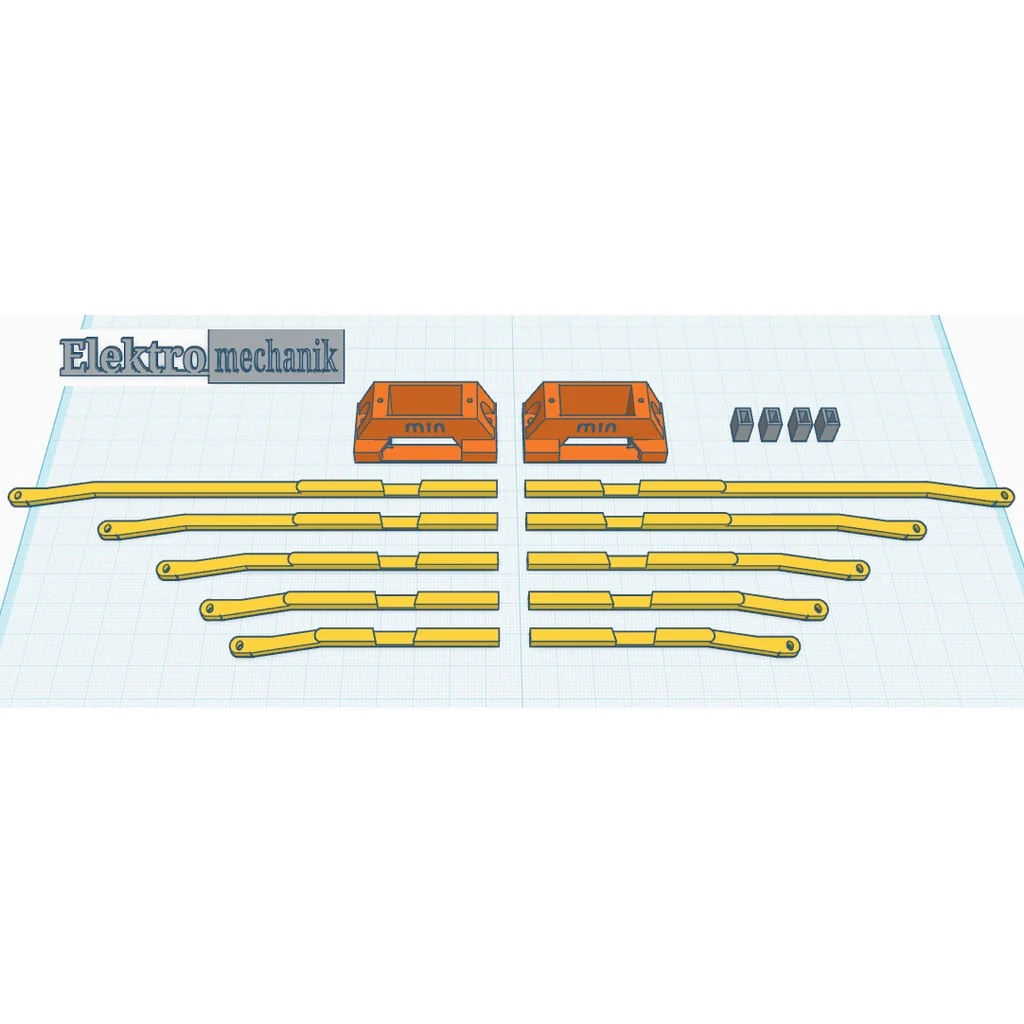

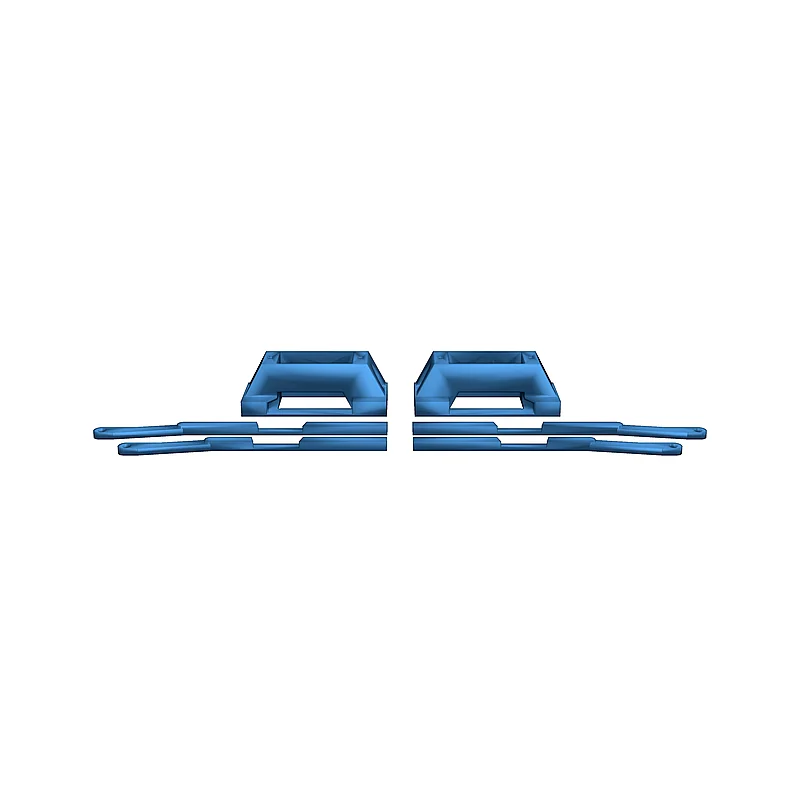

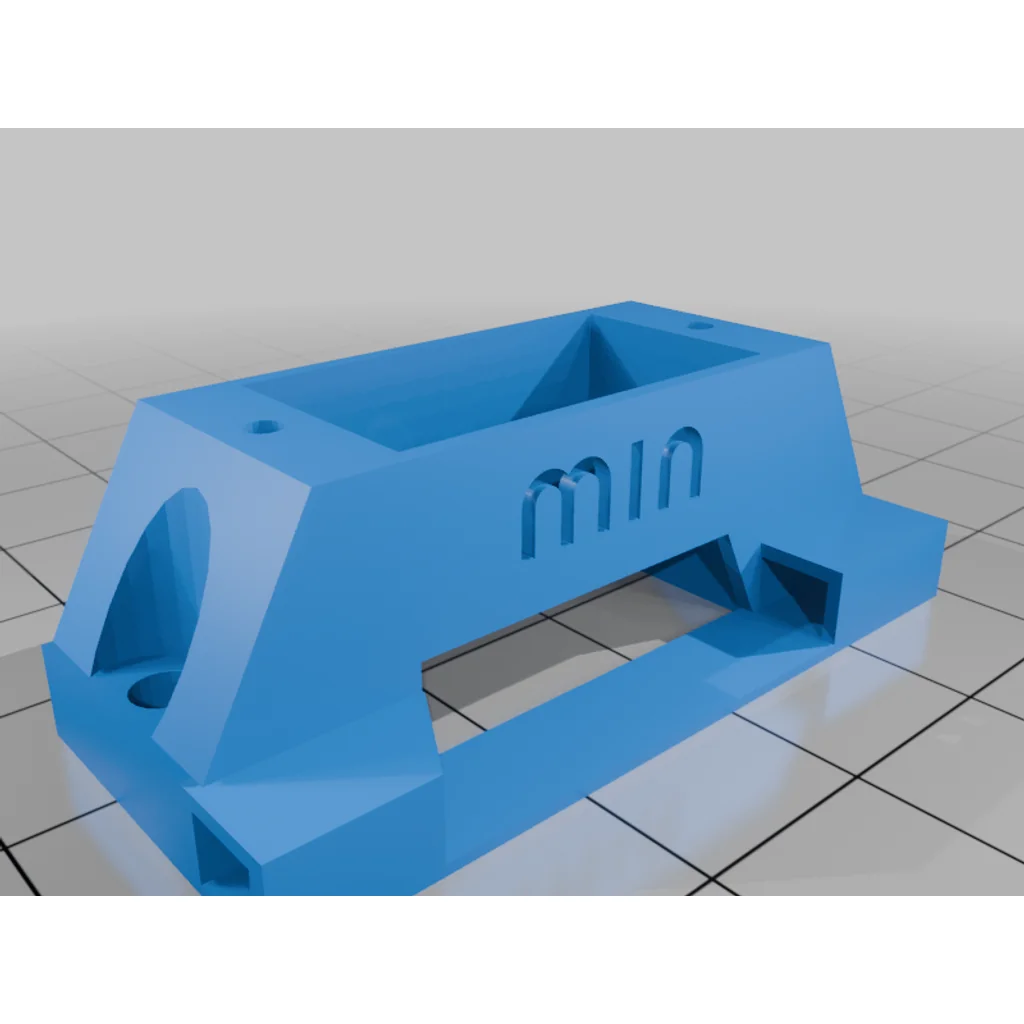

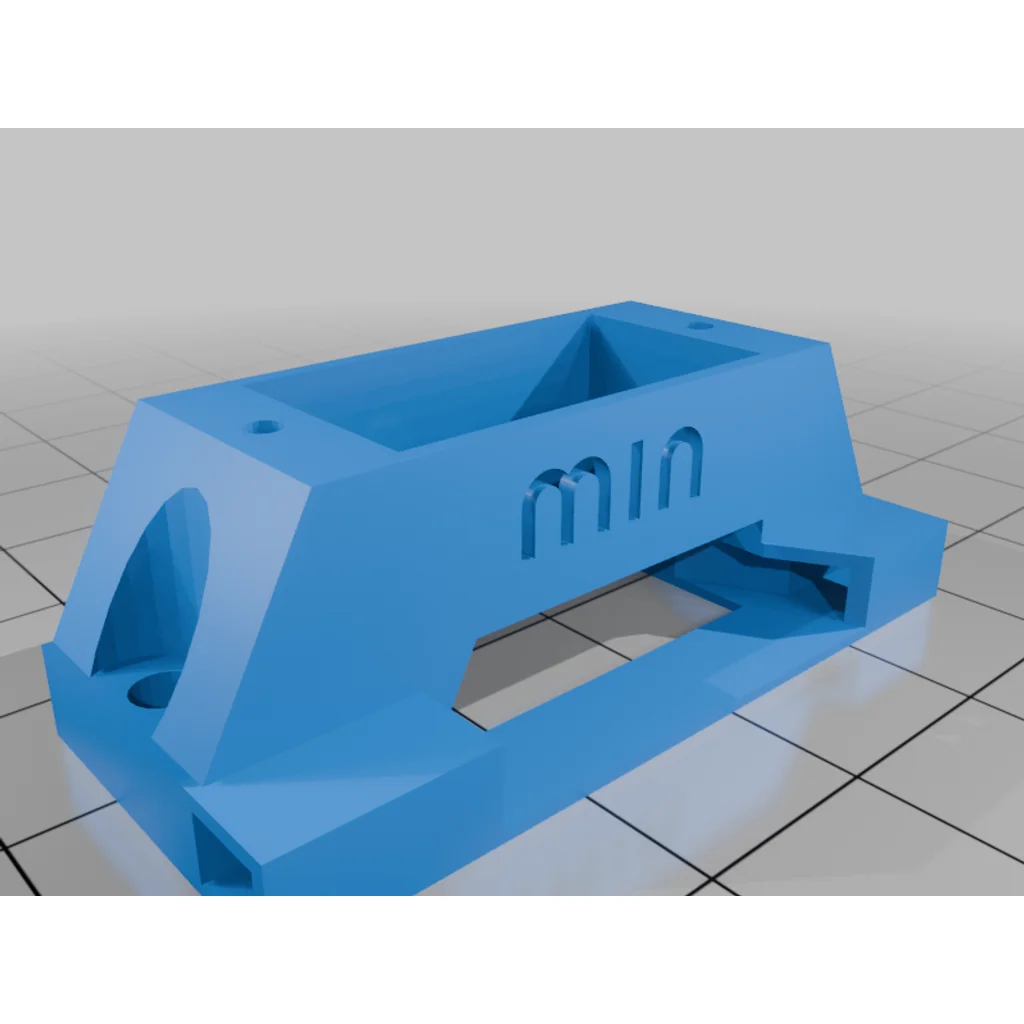

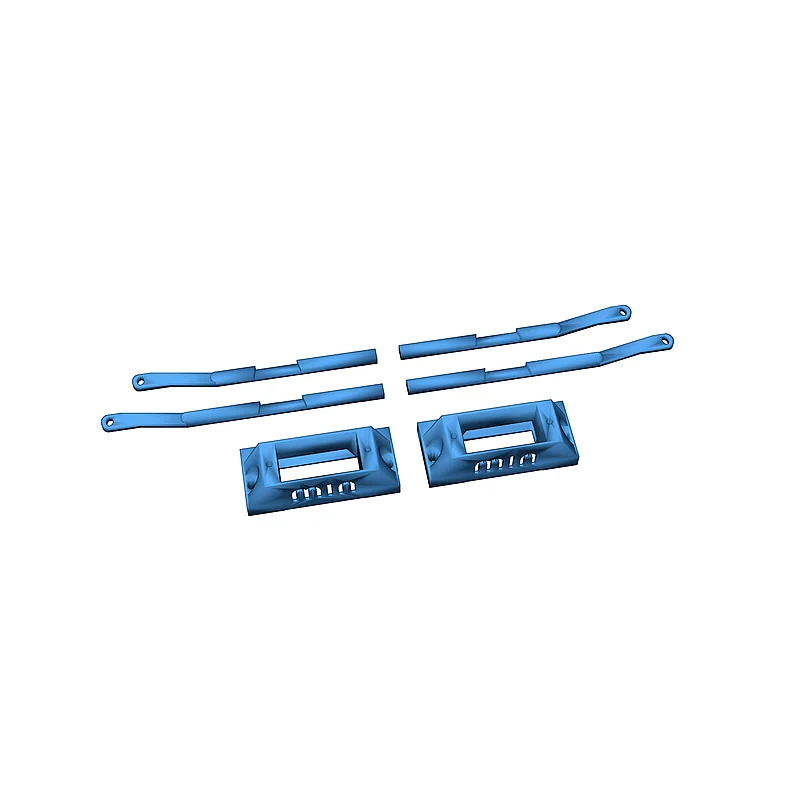

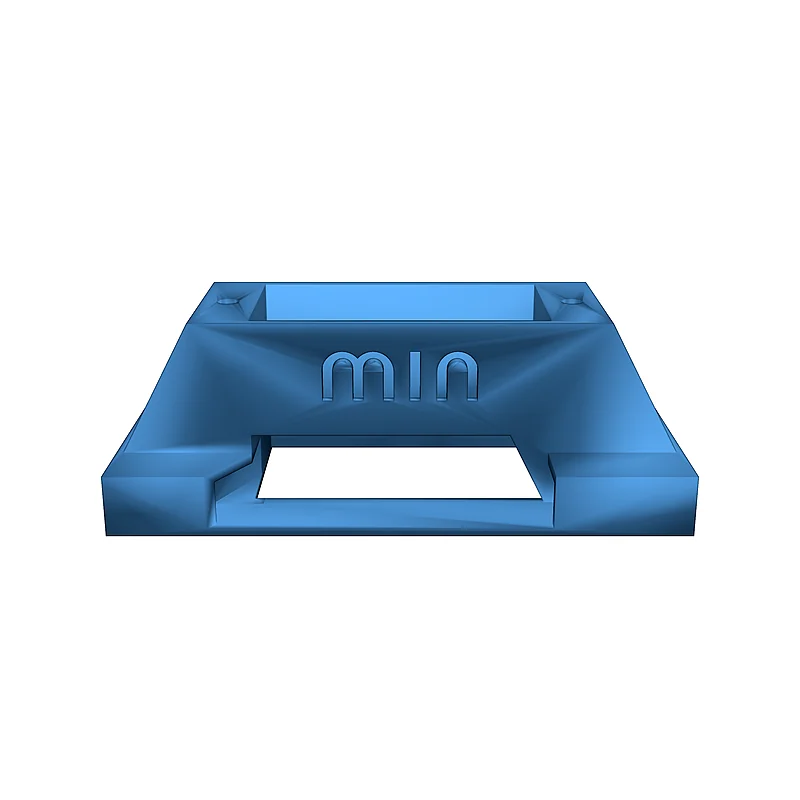

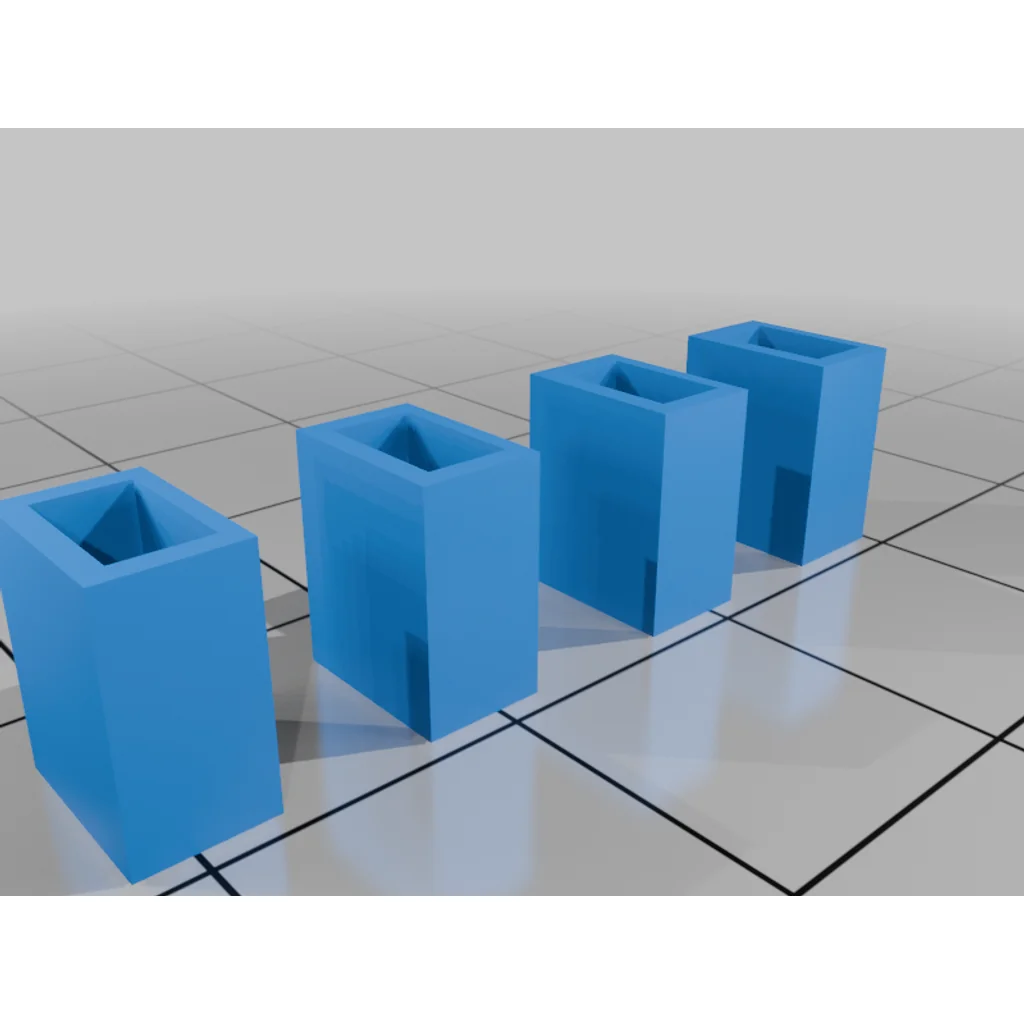

Модель компактного сервопривода для стрелок, разработанная в Tinkercad, предназначена для монтажа на поверхности и совместима с стрелками Arnold. При необходимости, приводные стержни можно адаптировать для других систем. Используются сервомоторы SG90.

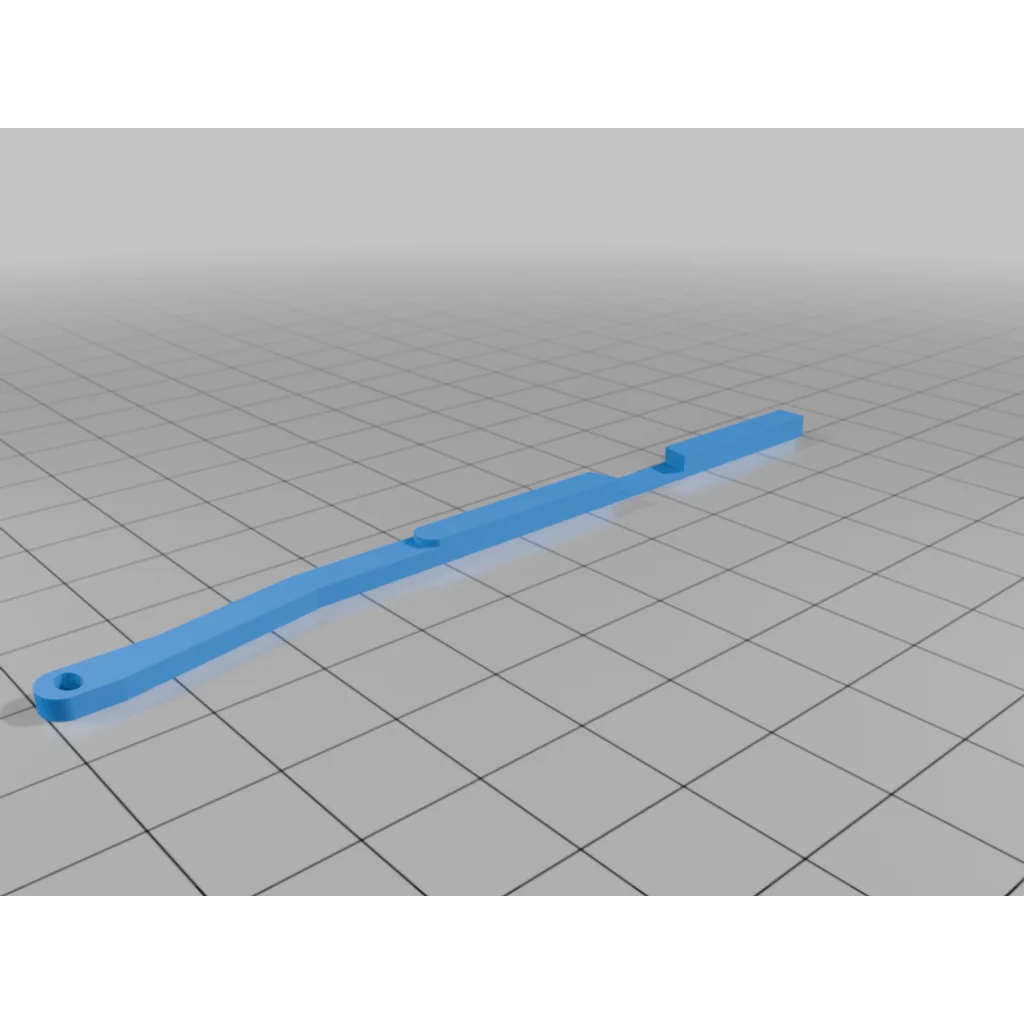

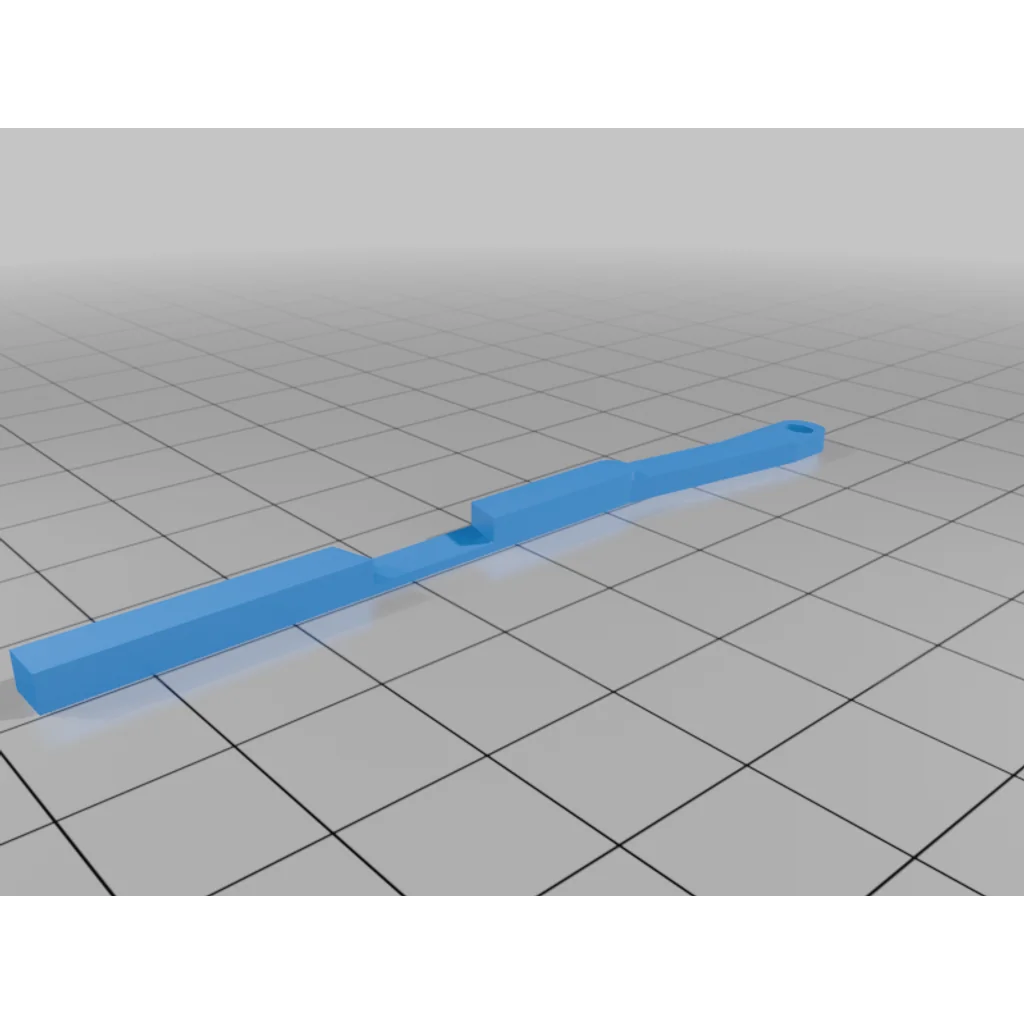

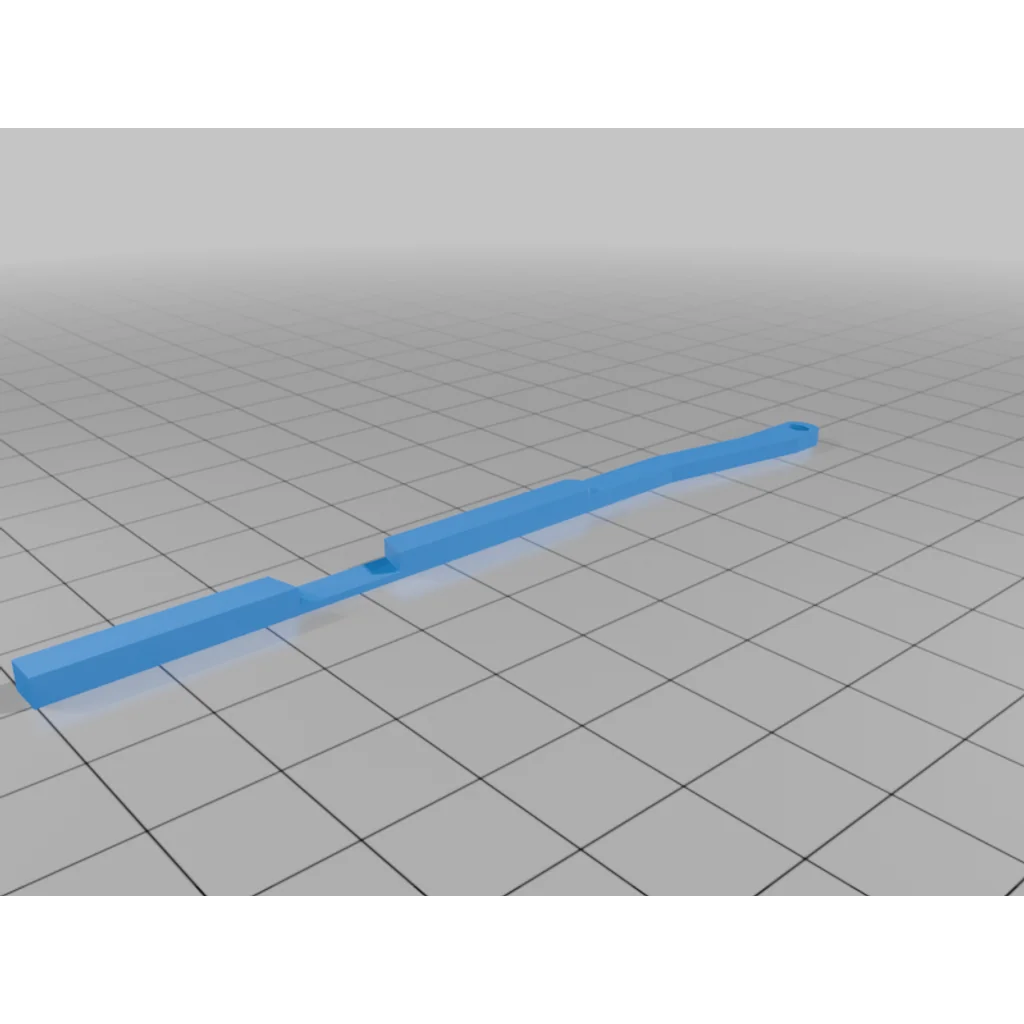

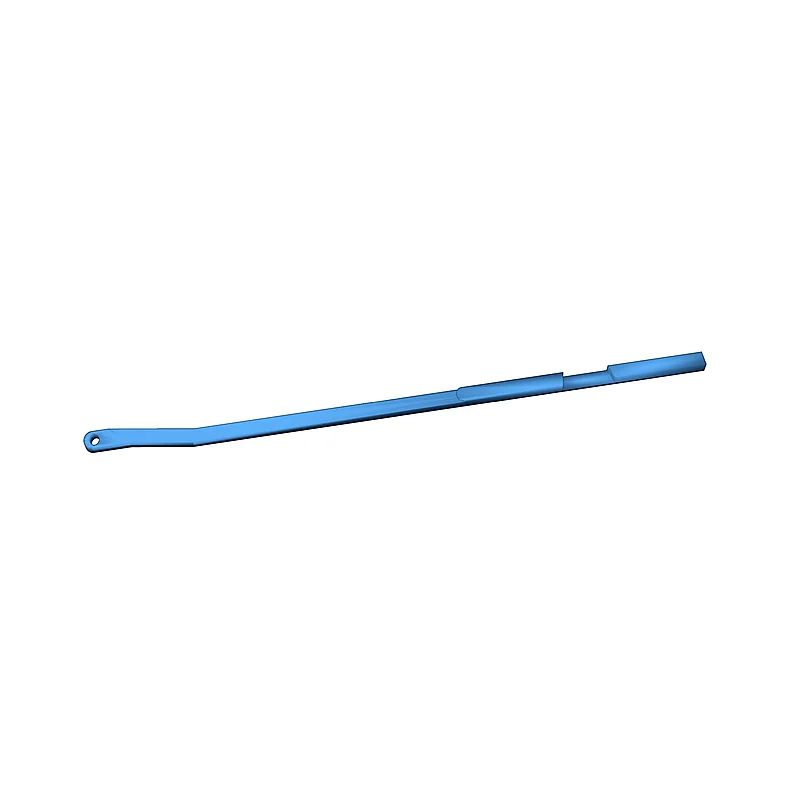

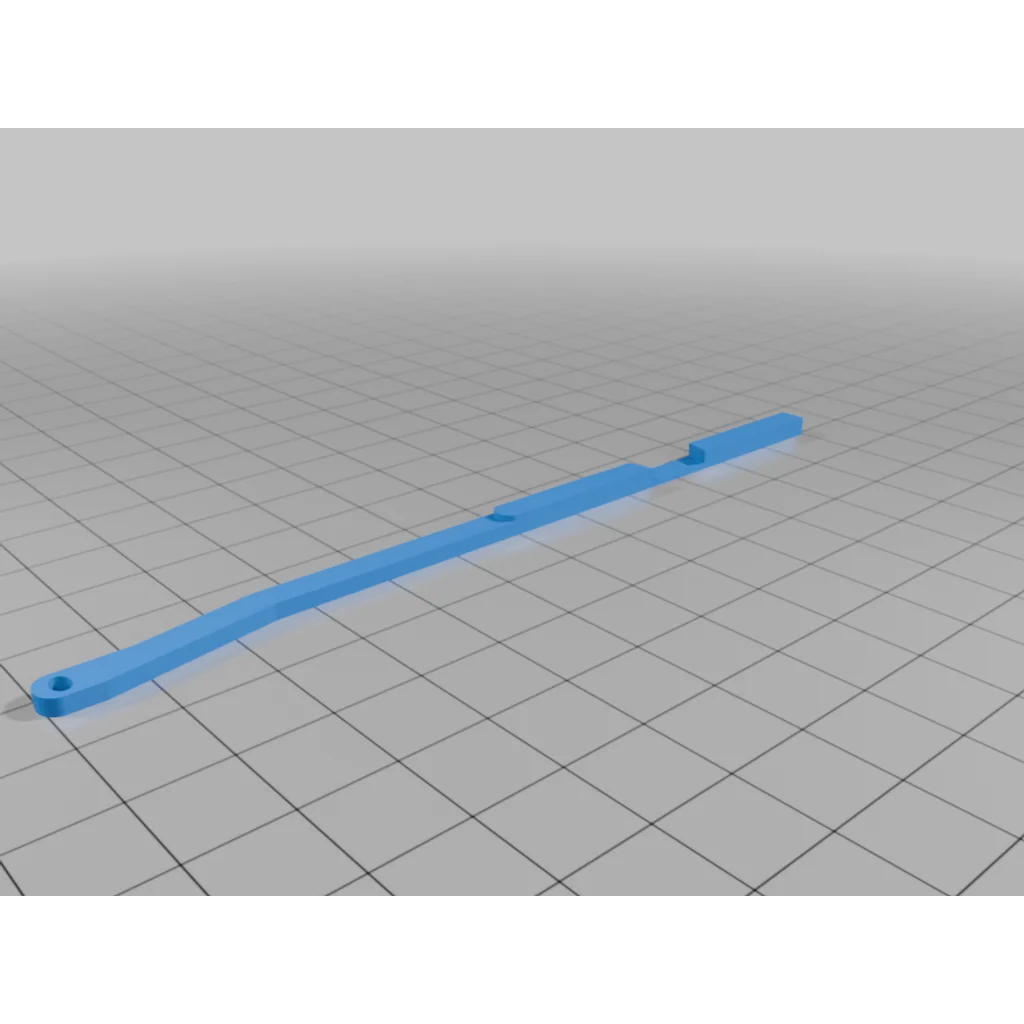

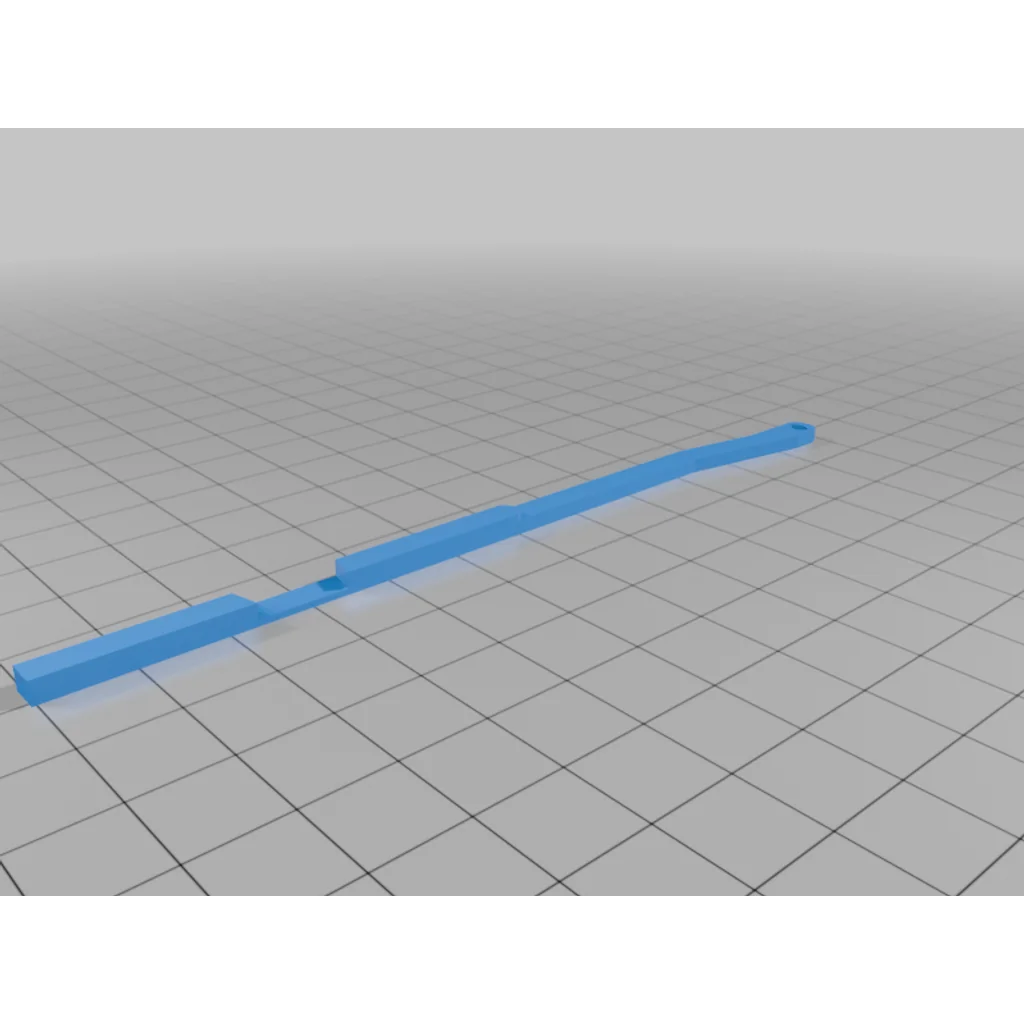

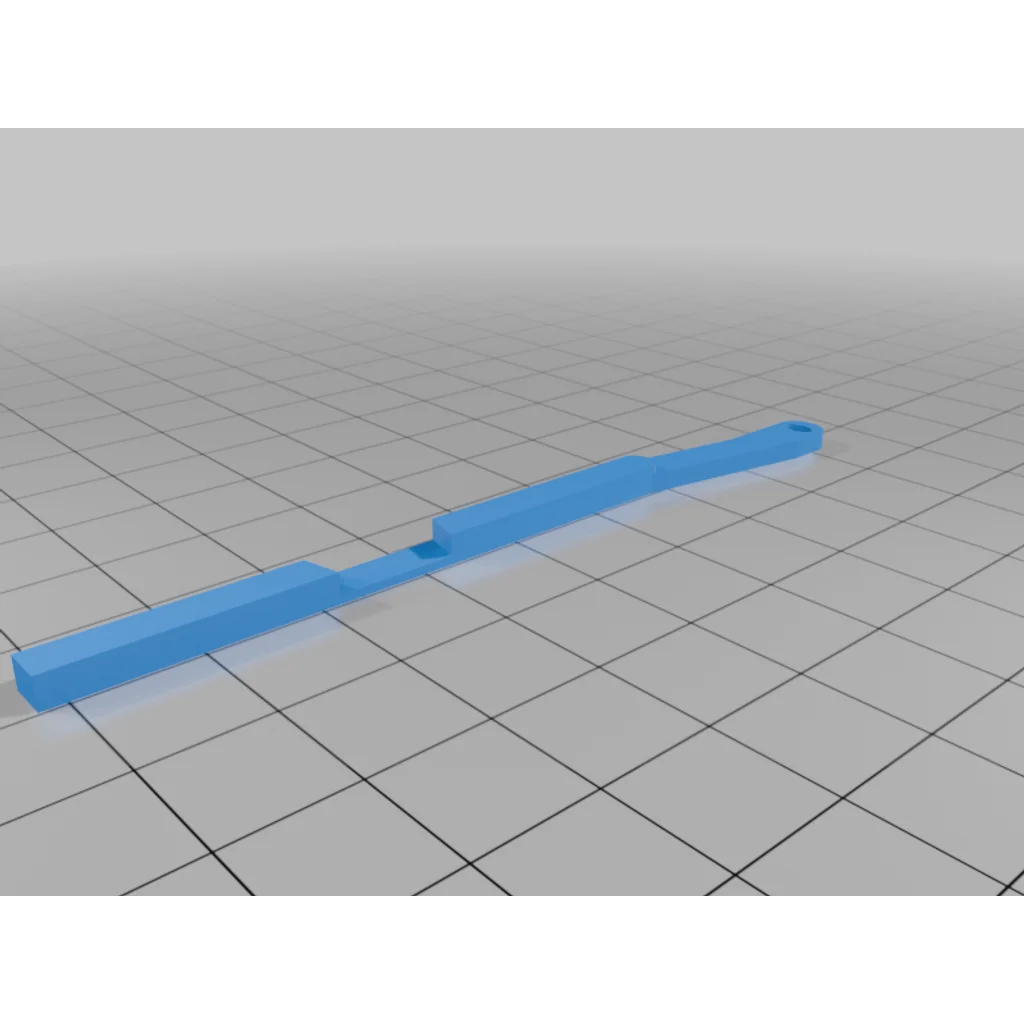

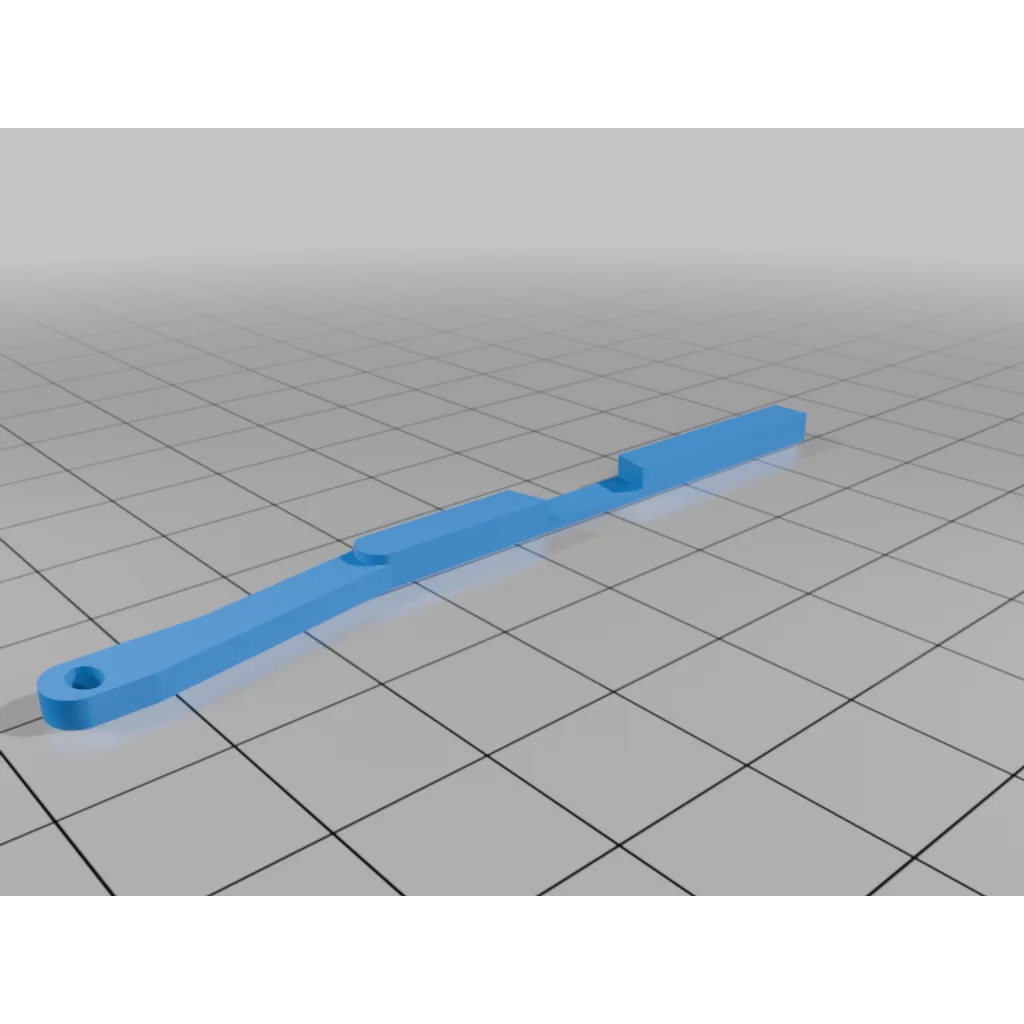

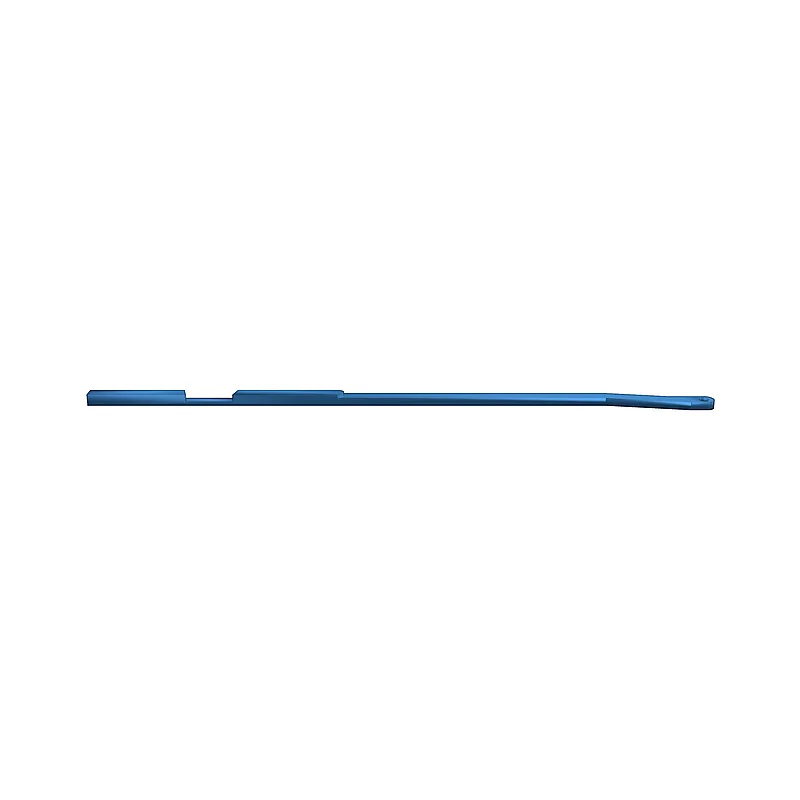

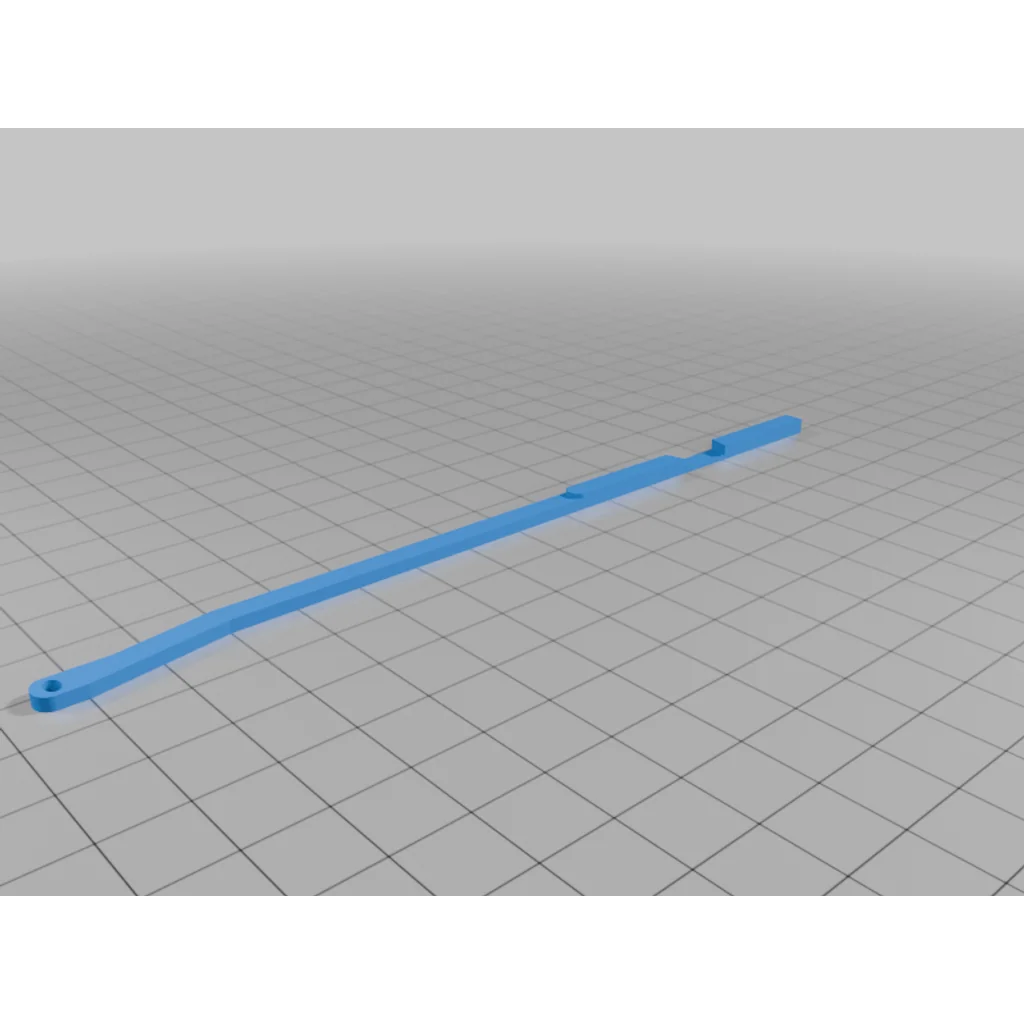

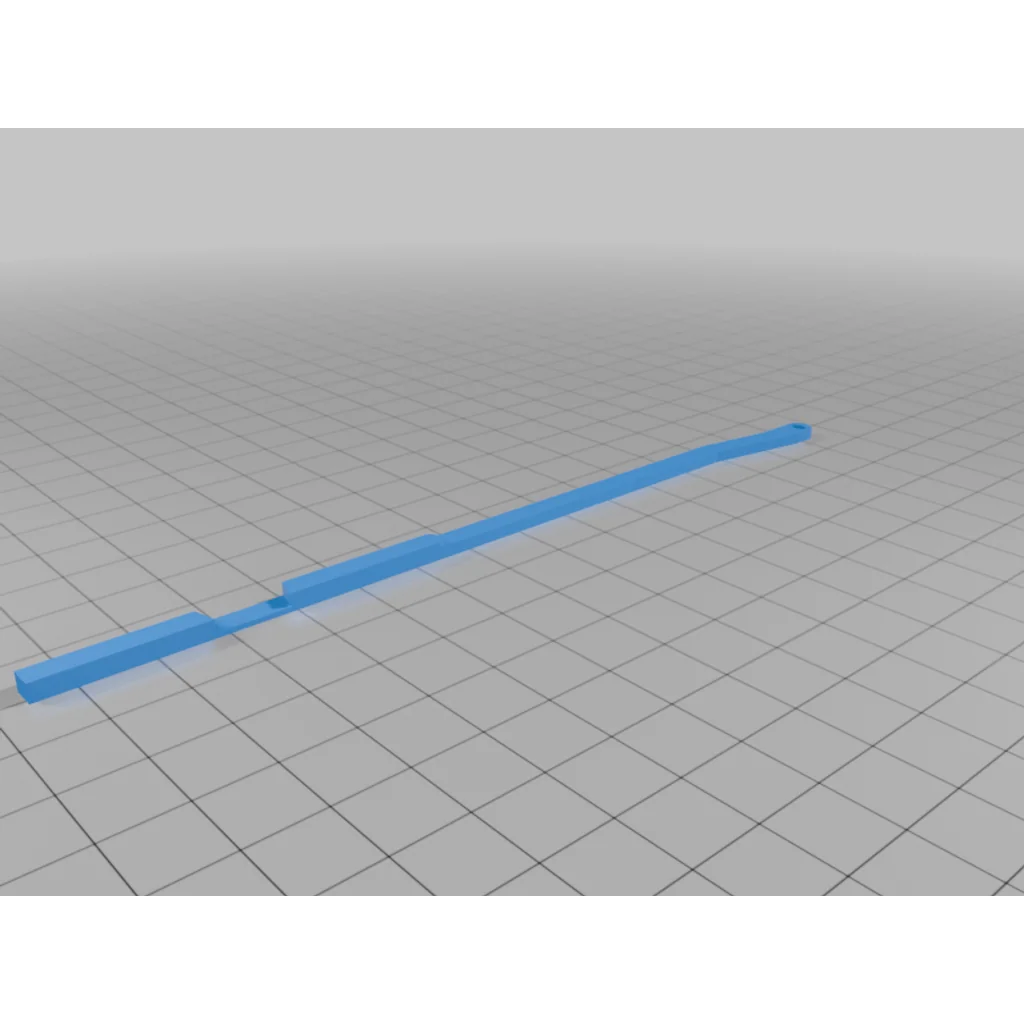

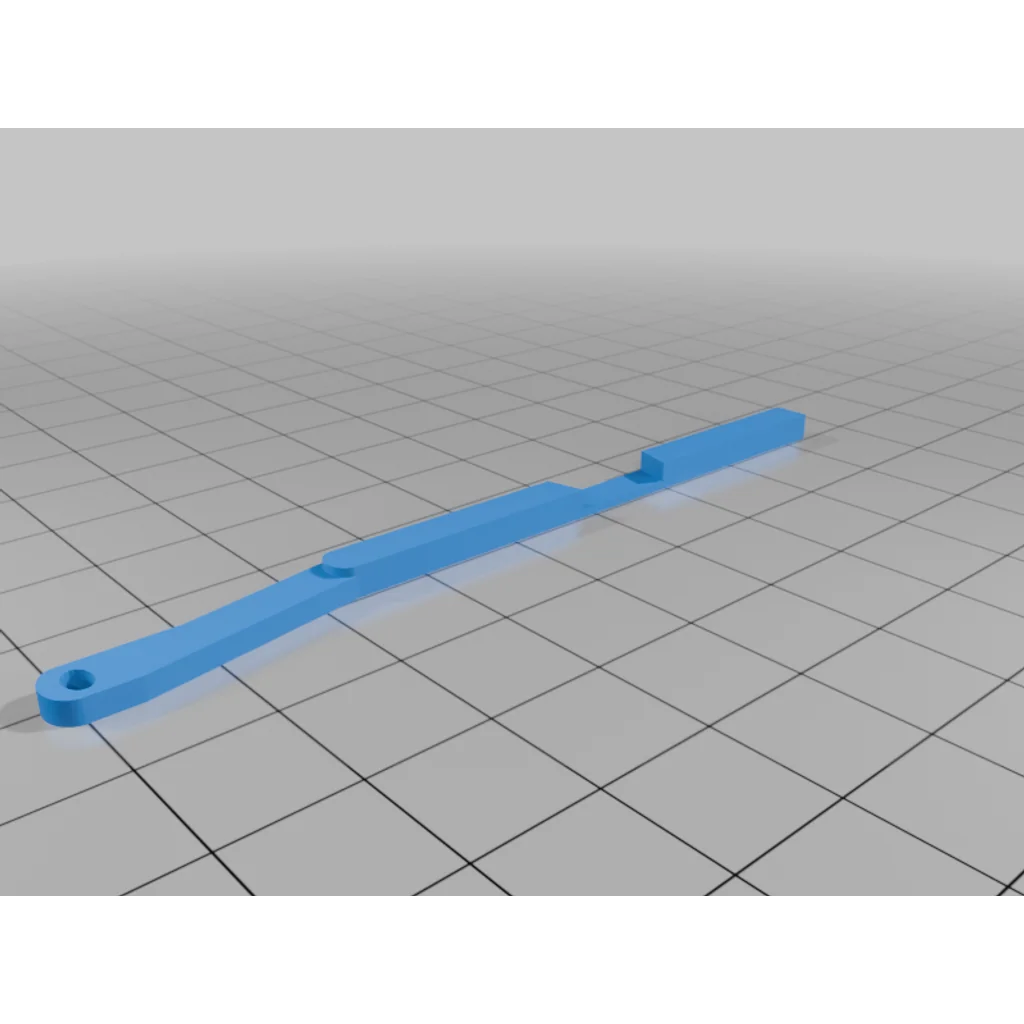

После печати стержни могут потребовать обработки для предотвращения заедания в направляющих. Для тестирования и настройки стрелок включена файл ServoWeichenPos.ino, совместимый с Arduino UNO и аналогичными контроллерами. Кнопка позволяет переключаться между режимами адресации сервоприводов и их отклонения.

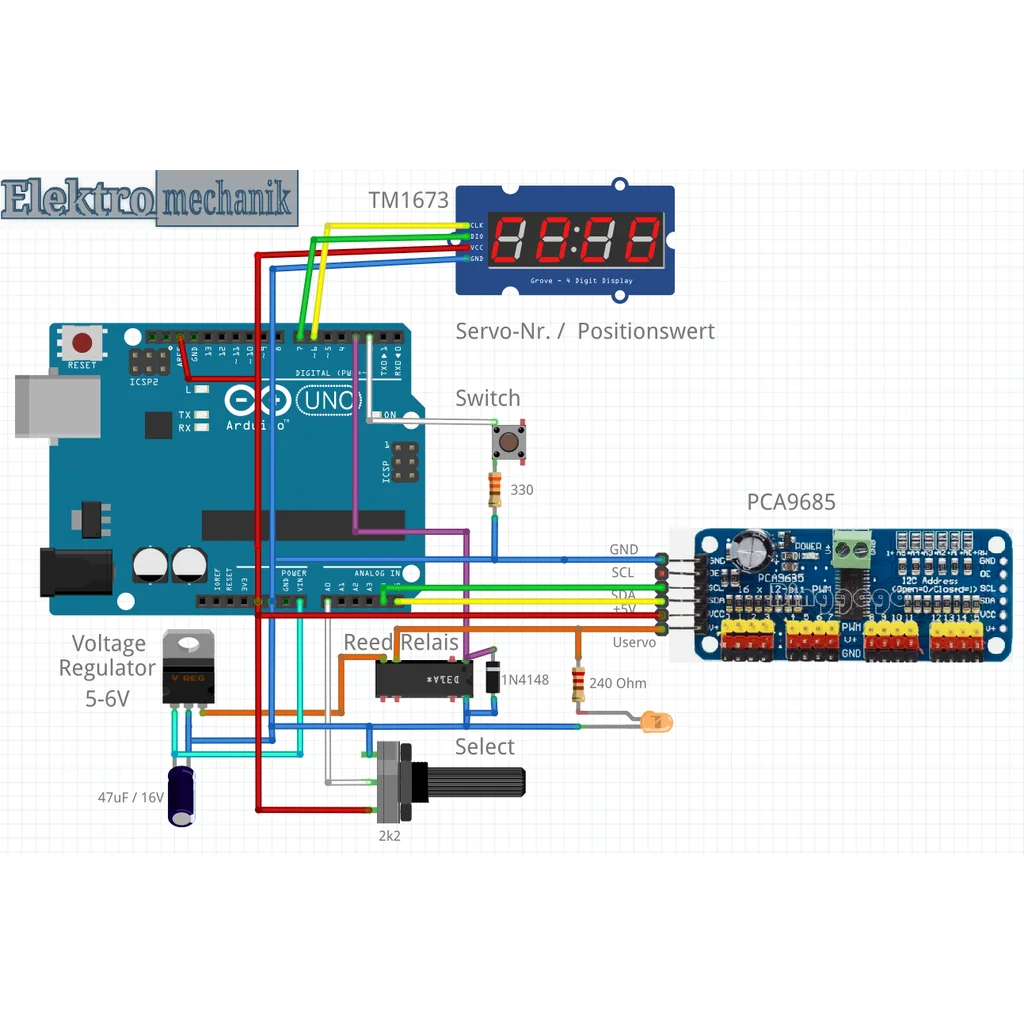

С помощью потенциометра можно настраивать адреса и движения сервомоторов, которые отображаются на экране. При выборе сервомотора подается питание, которое отключается при повторном нажатии кнопки. При использовании до 4 PCA9685 можно управлять до 64 адресами сервоприводов. Для подключения более 2-3 сервомоторов рекомендуется использовать отдельный источник питания 5V для предотвращения перегрева регулятора Arduino.
Дополнительная информация: на PCA9685 есть специальный клеммник или можно использовать вывод +V.
-
emnNB0EYZbA.stlСкачать
-
Servoweichenantrieb2R.stlСкачать
-
Servoweichenantrieb2L.stlСкачать
-
SweichenStangenFuehrung.stlСкачать
-
SweichenStangenFuehrungOffen.stlСкачать
-
Sweichenstellstange3L75.stlСкачать
-
Sweichenstellstange3L85.stlСкачать
-
Sweichenstellstange3L100.stlСкачать
-
Sweichenstellstange3L120.stlСкачать
-
Sweichenstellstange3L150.stlСкачать
-
Sweichenstellstange3R75.stlСкачать
-
Sweichenstellstange3R85.stlСкачать
-
Sweichenstellstange3R100.stlСкачать
-
Sweichenstellstange3R120.stlСкачать
-
Sweichenstellstange3R150.stlСкачать
-
ServoWeichenPos.inoСкачать
