Dodge Viper ACR V1
admin | 30.11.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (2)

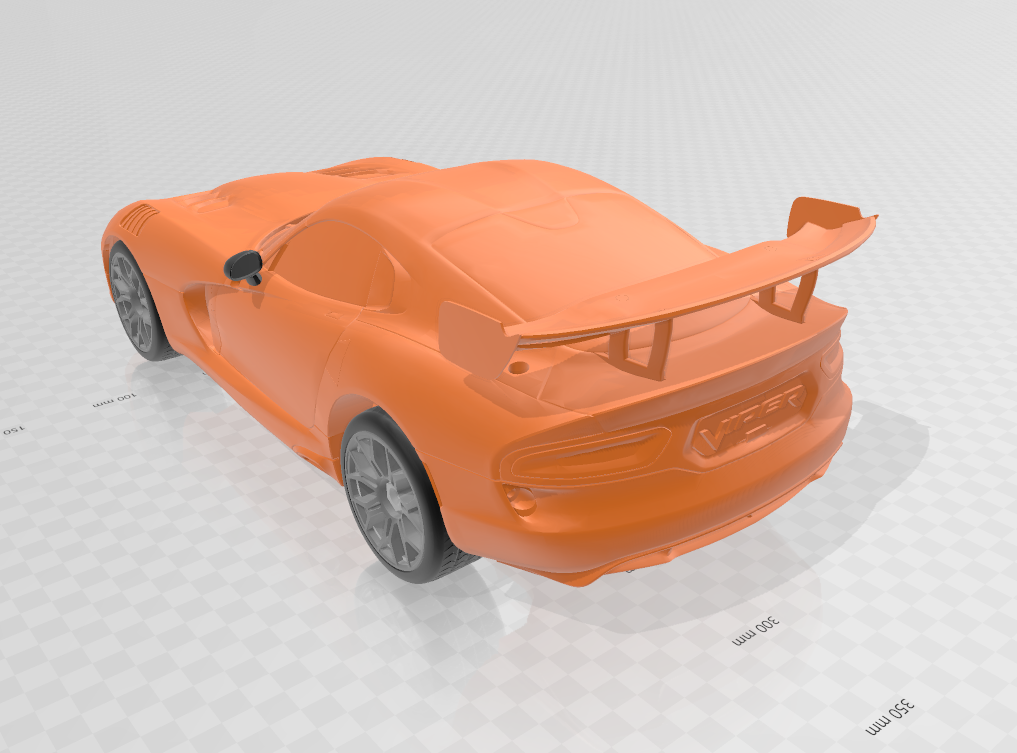

Модель Dodge Viper ACR была модифицирована для возможности печати из нескольких частей, собранных с использованием винтов или механизма «ласточкин хвост». Исправлены сетки для лучшей подходящей печати. Обратите внимание, что некоторые детали могут потребовать шлифовки в зависимости от разрешения печати, а также последующей обработки для устранения зазоров между соединительными частями.
Допуски: ~0,1 до 0,2 мм в местах соединений. Рекомендуемый угол поддержки — не менее 55 градусов при высоте слоя 0,2 мм.
Колеса
Можете напечатать колеса для использования с резиновыми шинами диаметром 63 мм и внутренним диаметром 48 мм. Рекомендуется распечатать 3 передних колеса и 1 заднее колесо. Одна из передних частей предназначена для дифференциального привода.
Рулевое управление
Для увеличения прочности добавлены отверстия на оси переднего колеса для установки усиливающих стержней (например, скрепки для бумаги диаметром 1 мм). Рекомендуется печатать их при 100% заполнении для снижения риска расслоения.
Дифференциал
Дифференциал увеличен для печати на Ender 3. Внутренние шестерни удерживаются с помощью скрепок диаметром 1 мм.
Электроника
Подходит любой двигатель на 35 зубов. Расстояние между крепежными винтами — 25 мм. Рекомендуется 2-канальный RC-передатчик и приемник.
Аппаратное обеспечение
- 2 подшипника 12x18x4 мм
- 6 подшипников 8x12x3,5 мм
- Несколько винтов и гаек M3 с различными головками.
Сборка
- Для сборки рулевого управления следуйте инструкциям OpenRC F1. Соберите все, кроме колес, на переднюю ось.
- Прикрепите узел Аккермана и проставку рулевого управления к переднему шасси.
- Прикрепите держатель сервопривода и сервопривод рулевого управления к шасси.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
Plug_Cover.stl Тип: .stl | Размер: 0.01 MBСкачать
-
Front_Rims.stl Тип: .stl | Размер: 1.55 MBСкачать
-
Rear_Rims.stl Тип: .stl | Размер: 0.49 MBСкачать
-
Steering_Rod.stl Тип: .stl | Размер: 0.03 MBСкачать
-
Steering_Bottom.stl Тип: .stl | Размер: 0.07 MBСкачать
-
Steering_Axle_with_holes.stl Тип: .stl | Размер: 0.26 MBСкачать
-
Steering_Axle.stl Тип: .stl | Размер: 0.24 MBСкачать
-
Steering_Servo_Saver_Top.stl Тип: .stl | Размер: 0.28 MBСкачать
-
Steering_Servo_Saver_Bottom.stl Тип: .stl | Размер: 0.30 MBСкачать
-
Steering_Servo_Holder.stl Тип: .stl | Размер: 0.24 MBСкачать
-
Steering_Top.stl Тип: .stl | Размер: 0.08 MBСкачать
-
Differential_Axle_Gear.stl Тип: .stl | Размер: 0.14 MBСкачать
-
Differential_Inner_Gear.stl Тип: .stl | Размер: 0.25 MBСкачать
-
Differential_Drive_Gear.stl Тип: .stl | Размер: 0.31 MBСкачать
-
Differential_Wheel_Gear.stl Тип: .stl | Размер: 0.18 MBСкачать
-
Front_Wheels.stl Тип: .stl | Размер: 2.44 MBСкачать
-
Rear_Wheel.stl Тип: .stl | Размер: 0.81 MBСкачать
-
Axle_Mount.stl Тип: .stl | Размер: 0.05 MBСкачать
-
Axle_Mount_Motor.stl Тип: .stl | Размер: 0.08 MBСкачать
-
Rear_Diff_Wheel_locknut.stl Тип: .stl | Размер: 0.07 MBСкачать
-
Wheel_locknut.stl Тип: .stl | Размер: 0.19 MBСкачать
-
Rear_Axle.stl Тип: .stl | Размер: 0.05 MBСкачать
-
Steering_Spacer.stl Тип: .stl | Размер: 0.03 MBСкачать
-
Body_Hood1.stl Тип: .stl | Размер: 0.46 MBСкачать
-
Body_Top2.stl Тип: .stl | Размер: 0.09 MBСкачать
-
Body_Side1.stl Тип: .stl | Размер: 0.20 MBСкачать
-
Chassis_Front.stl Тип: .stl | Размер: 0.13 MBСкачать
-
Body_Trunk.stl Тип: .stl | Размер: 0.48 MBСкачать
-
Chassis_Front_Flat.stl Тип: .stl | Размер: 0.12 MBСкачать
-
Body_Hood2.stl Тип: .stl | Размер: 0.08 MBСкачать
-
Body_Top1.stl Тип: .stl | Размер: 0.24 MBСкачать
-
Body_Side2.stl Тип: .stl | Размер: 0.23 MBСкачать
-
Body_Mirrors.stl Тип: .stl | Размер: 0.06 MBСкачать
-
Body_Doors.stl Тип: .stl | Размер: 0.19 MBСкачать
-
Logo.stl Тип: .stl | Размер: 0.19 MBСкачать
-
Spoiler_Main.stl Тип: .stl | Размер: 0.10 MBСкачать
-
Spoiler_Base.stl Тип: .stl | Размер: 0.10 MBСкачать
-
Chassis_Rear_Flat.stl Тип: .stl | Размер: 0.13 MBСкачать
-
Chassis_Rear.stl Тип: .stl | Размер: 0.16 MBСкачать
-
Front_BOM_Block_Mod.stl Тип: .stl | Размер: 0.04 MBСкачать
-
Spur_Gear_10_teeth.stl Тип: .stl | Размер: 0.39 MBСкачать
