Замена пластикового крышки душевого стока FIAT
admin | 01.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (2)

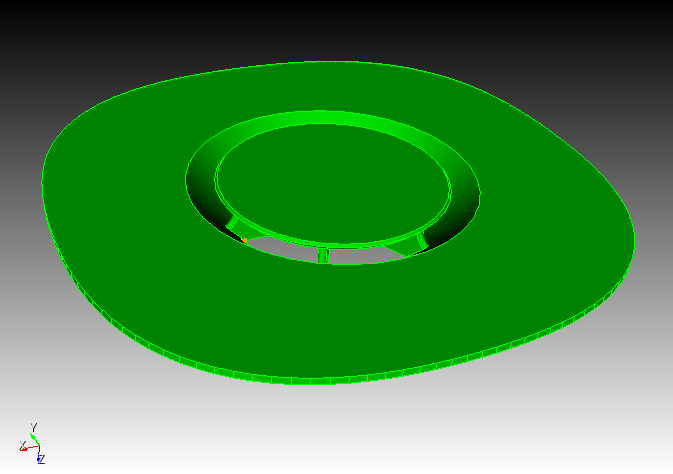

Это замена пластикового крышки душевого стока FIAT, которая более 20 лет. Крышка имеет размеры около 4,5 дюйма (примерно 11,4 см) и имеет форму, близкую к квадрату и кругу. Я постарался сделать её максимально похожей на оригинал, но усилил нижнюю опору.
Эта замена точно соответствует форме оригинала и идеально подходит в поддон для душа.
Я добавил вторую версию с более современной конструкцией дренажа, которая не может быть изготовлена методом литья в одну деталь, как оригинальная крышка. Для тех, кто интересуется формой, она представлена здесь как параметрическая кривая в полярных координатах:
- D1 — размер квадрата (116,5 мм)
- D2 — диаметр диагонали (124,5 мм)
Обратите внимание, что угол t измеряется в радианах, а не в градусах: r(t) = 0.5 * (D1 + (D2-D1) * sin(2*t)**2).
Я новичок в печати и дизайне, поэтому комментарии приветствуются. Я напечатал это в PETG, но думаю, что ABS будет лучшим выбором.
