Держатель для чашек для BMW 525i 1990 года

admin | 01.12.2025

Загрузка 3D модели...

ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение

(0) 8 15

Это держатель для чашек, созданный для BMW 525i 1990 года. Данный дизайн состоит из двух частей:

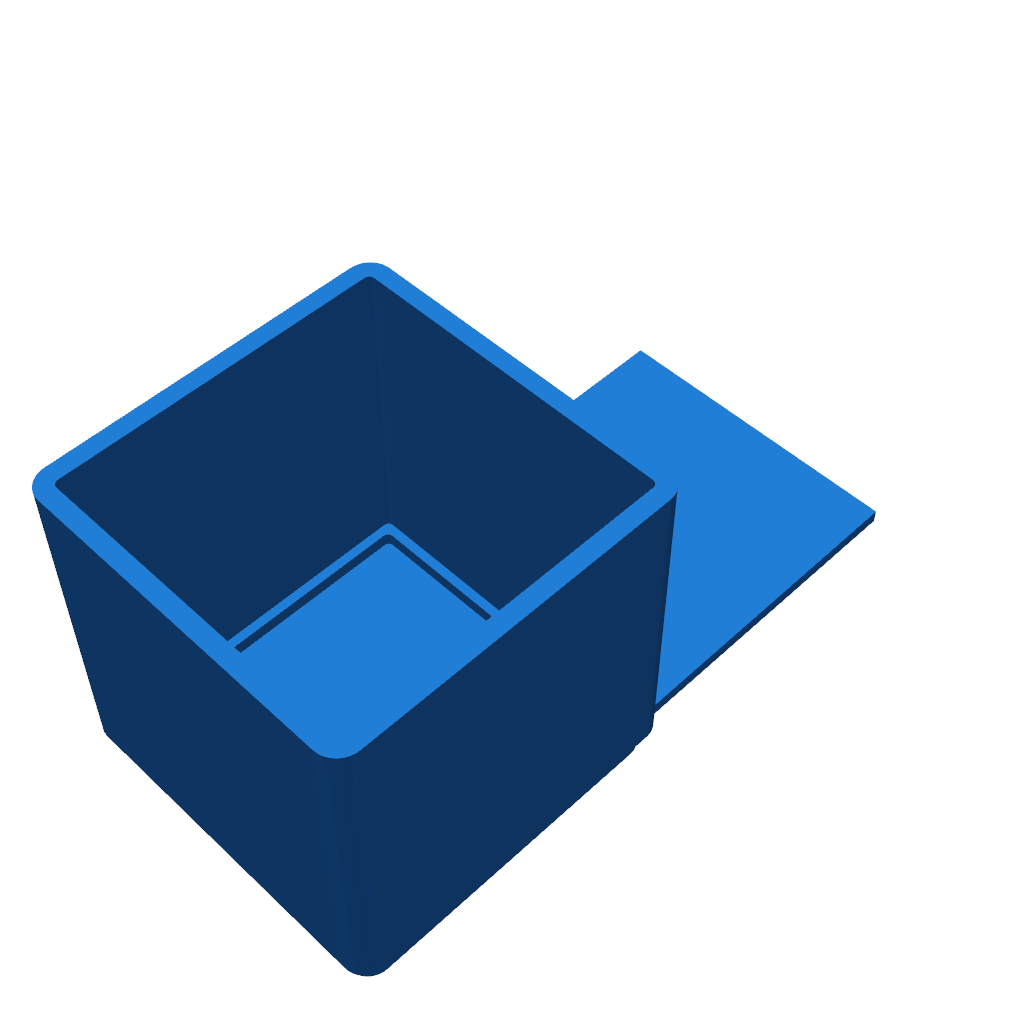

Нижняя секция: устанавливается в центральный консоль, предотвращая опрокидывание.
Верхняя часть: имеет основание шириной 64 мм (примерно ширина стакана Starbucks), с расширением до 82 мм для стандартной кружки кофе.

На стороне есть отверстие для ручки. Части плотно соединяются, но рекомендуется использовать клей для надёжного соединения.

Инструкции по установке:

Соедините верхнюю и нижнюю части, когда основание установлено в консоли, чтобы обеспечить правильную подгонку.
После соединения аккуратно снимите две части и нанесите капли супер-клея для фиксации.
Задействуйте капиллярный эффект для заполнения соединительного шва клеем.

Изменения в оригинальном дизайне:

Добавлена нога для предотвращения опрокидывания.
Увеличена ширина и изменена высота для лучшей подгонки.
Добавлено основание высотой 5 мм, чтобы предотвратить подъем основания от криволинейных сторон консоли.
Увеличен диаметр верхней части для стандартной кружки.
Ширина дна чашки увеличена с 62 до 64 мм для большей совместимости.
Увеличен наклон от 4 до 5.5 градусов для более широких кружек.

В дополнение к двум файлам STL, я включил файл Fusion 360 (f3d) для изменения дизайна.
