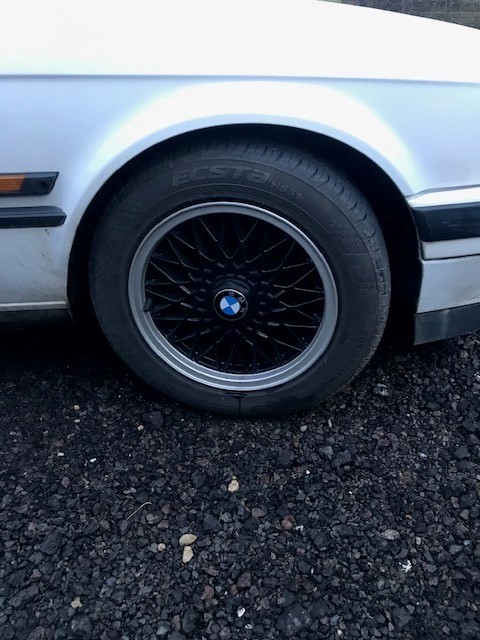

Центральная заглушка BBS RZ Style 5 15 дюймов для BMW E30
admin | 01.12.2025
3D Предпросмотр
Загрузка 3D модели...
Галерея (6)
Центральные заглушки для этих колес могут стоить дороже самих колес. Я разработал их так, чтобы они были безопаснее оригиналов и легкими для 3D-печати. Каждая заглушка состоит из 4 частей:
- Плата
- Гайка
- Резьба
- Вставка
Также необходимые материалы:
- 8 болтов М8

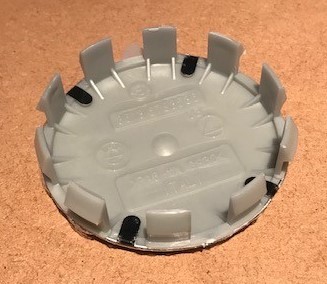

- 4 значка BMW диаметром 68 мм (36136783536)
Резьбы и вставка предназначены для постоянного нахождения в колесе и должны быть удалены только при замене или балансировке колес. Я использовал PLA и ABS для прототипов, но для финальной версии выбрал ASA из-за лучшей устойчивости к погодным условиям и температуре.
Печать: вам необходимо определить свои настройки, так как у каждого принтера они разные. Я напечатал вставку, плату и резьбу без поддержки, а гайку — с поддержкой и в перевернутом виде.
Инструкция по установке:

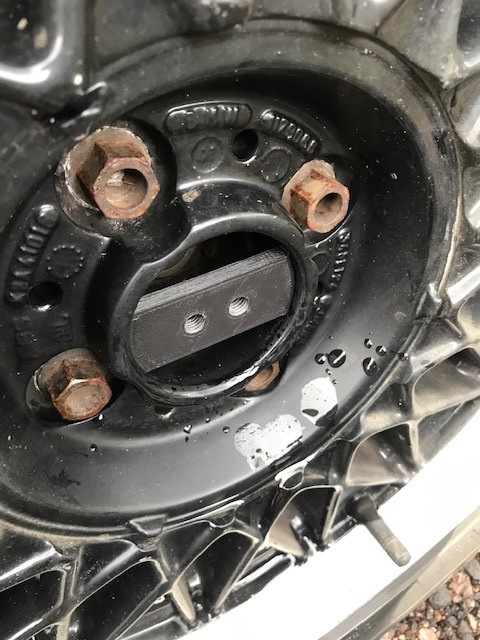

- Вставьте вставку в центр колеса с конусной стороной наружу.
- Выравните отверстия и закрепите болтами.

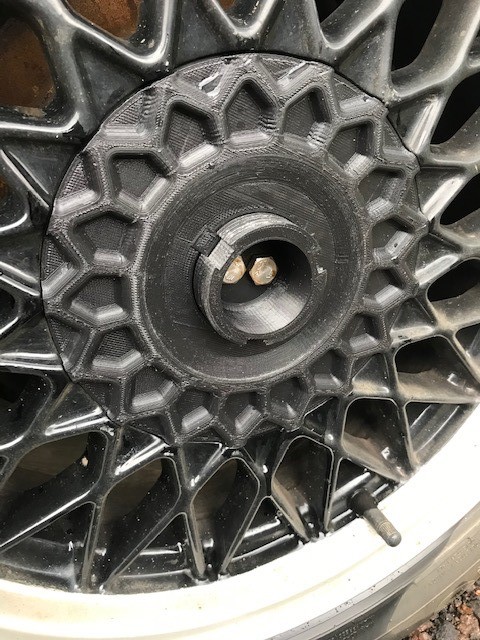

- Наденьте плату на три слота резьбовой части и на три пина колеса.

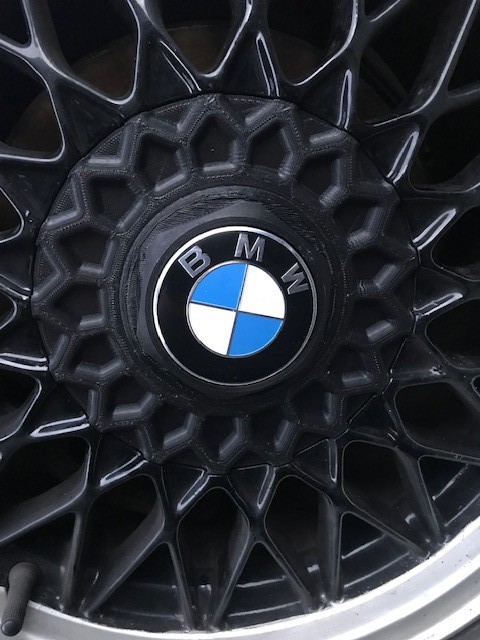

- Установите гайку и затяните ее вручную.
Запишите или сфотографируйте положение гайки относительно вентиля колесо, чтобы проверить. Сначала соберите все на колесе, чтобы убедиться в корректной fitting. Это можно сделать без снятия колеса. Если у вас есть проблемы с fitting, попробуйте отмасштабировать детали на ±1%.
