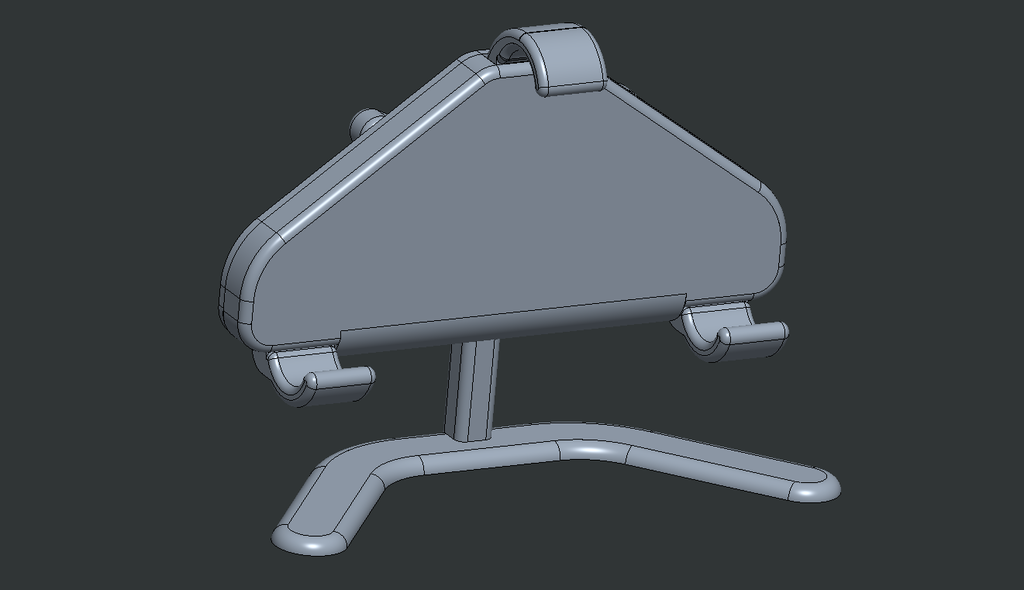

Эта подставка предназначена для замены опоры в автомобиле Hyundai i20. Я сохранил основание опоры с контактами для питания и сделал несколько слотов для прохождения питания.

Печатный материал: Для прототипа я использую черный PLA, который идеально подходит для настольного использования. Для автомобильной опоры рекомендуется использовать ASA или ABS, которые могут выдерживать деформацию при температуре 40-50°C летом.

Требуемые материалы: Для сборки вам понадобятся 6 винтов 2x10 и достаточно жесткая пружина 5x10, которую можно восстановить из старых устройств.

Установка:

  • Вставьте пружину «с фронта».
  • С помощью отвертки вытащите пружину и вставьте её в «верхний захват», удерживая ее в посадочном месте, но немного наружу, чтобы видеть штифт.

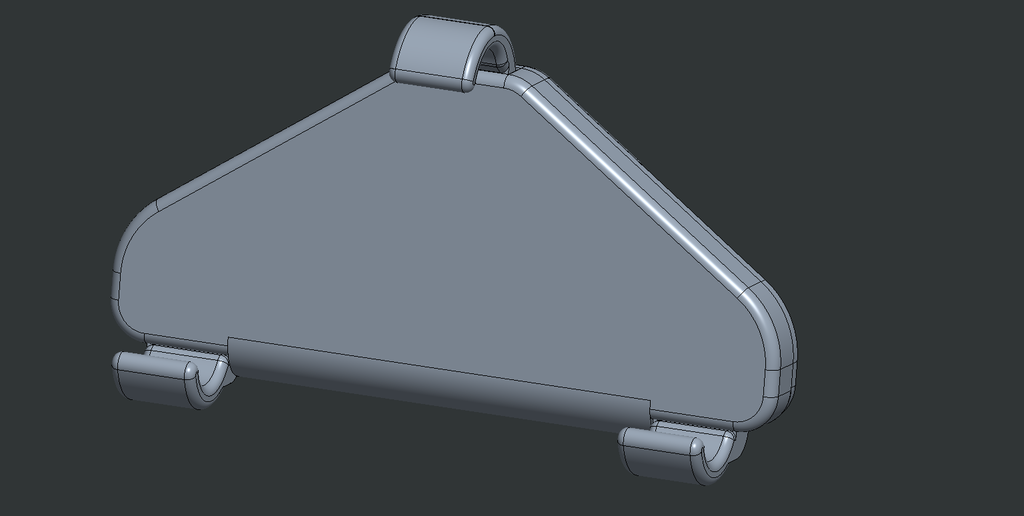

  • Установите два «нижних захвата» на место и закройте все «задней частью».
  • Затяните 2 нижних винта.
  • Соберите опору для автомобиля, как на фото с «задним креплением». Положите его на спину и затяните 4 фиксирующих винта.

Дополнительно, вместо автомобильной опоры, вы можете напечатать и установить «настольную опору». Для повышения сцепления и предотвращения скольжения телефона во время вождения можно приклеить кусочки резины, salvaged из старой камеры.
