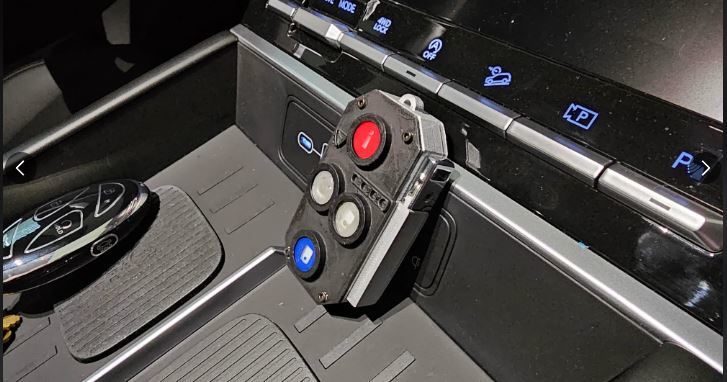

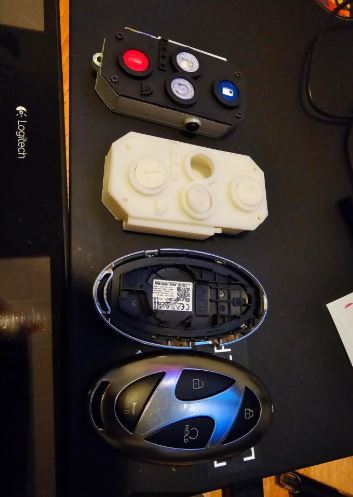

Этот корпус ключа заменяет оригинальный корпус ключа Hyundai 2024+.

Инструкции по сборке:

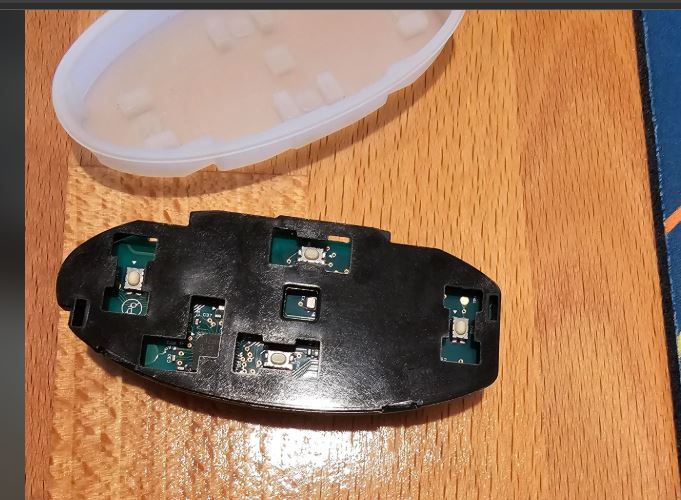

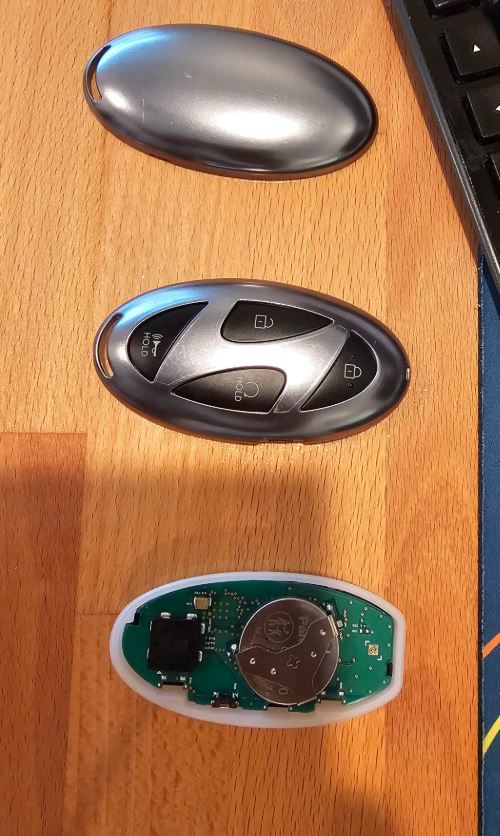

  1. Аккуратно разделите оригинальный ключ и удалите силиконовый чехол, а затем сборку печатной платы (PCB).
  2. Вставьте кнопку крышки багажника с внутренней стороны корпуса, чтобы кнопка прошла через боковое отверстие с узкой частью внутрь.
  3. Осторожно вставьте PCB, а затем разместите силиконовый чехол сверху PCB. Края силиконового чехла должны полностью fitting между кнопкой крышки багажника и монтажной плитой (СИЛИКОНОВЫЙ ЧЕХОЛ ОБЕСПЕЧИВАЕТ МОЛНИЮ).

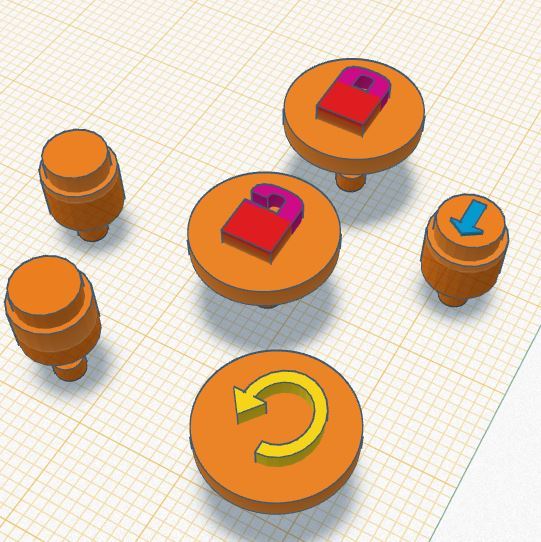

  4. Установите верхние кнопки и расположите их по нижней части чехла так, чтобы каждый выступ кнопки находился в прямоугольном углублении силиконового чехла.
  5. Используйте винты размера m2 или аналогичного для крепления чехла к основанию.

Данный корпус напечатан из ABS и кнопки окрашены, однако, если у вас есть возможность, вы можете напечатать некоторые элементы и заполнить логотипы кнопок.

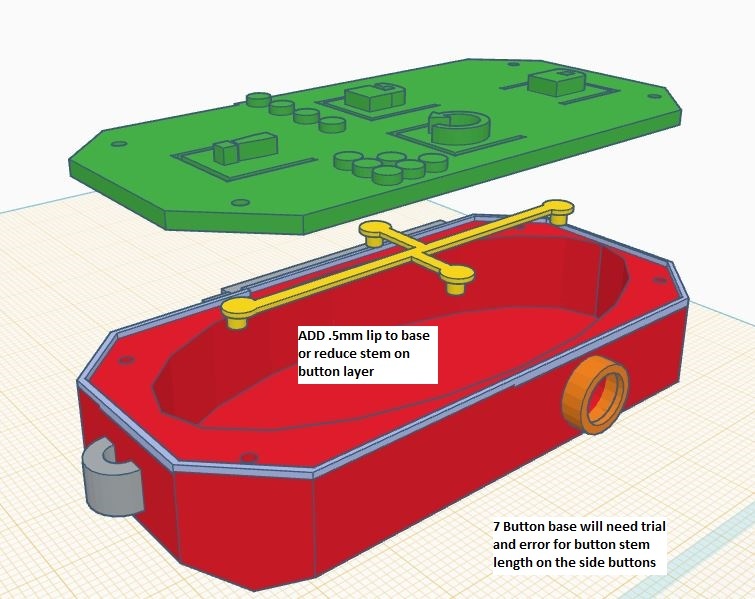

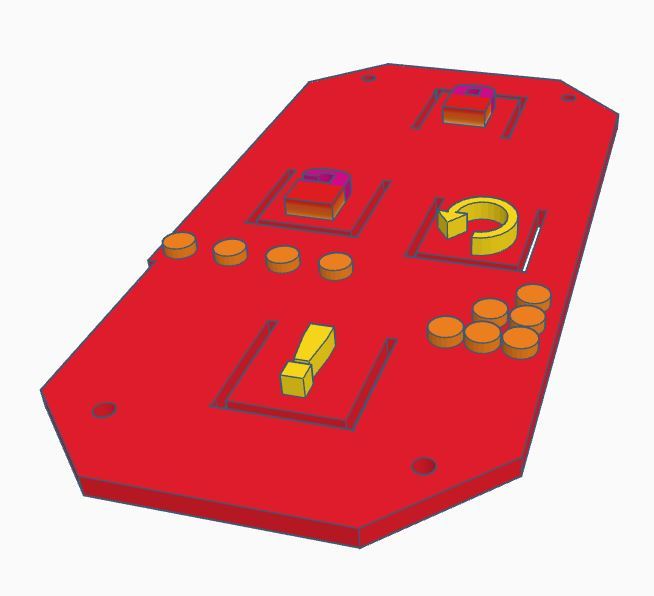

Корпус LIDV2 использует встроенные кнопки с слоем кнопок между чехлом и силиконовым чехлом PCB внутри. 7-кнопочный корпус находится в разработке и не тестировался. Длина вала боковой кнопки должна быть скорректирована. Файл с кнопками содержит все кнопки корпуса v1. Если вы хотите использовать LIDV2 с 7-кнопочной основой, вам нужно использовать только боковые кнопки из файла STL. Вы должны добавить 0,5 мм периметр вокруг верхней части 7-кнопочной основы, чтобы оставить достаточный зазор между крышкой v2 и слоем кнопок, ИЛИ вам нужно будет отрегулировать слой кнопок и удалить 0,5 мм с каждой ножки слоя кнопки. Если вы не обрежете слой кнопок, он будет давить на кнопки PCB, когда чехол будет затянут.
