3D-тестер для утечек воздуха

admin | 01.12.2025

Предыдущая модель Следующая модель

3D Предпросмотр

Загрузка 3D модели...

ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение

Галерея (5)

(0)
11 26

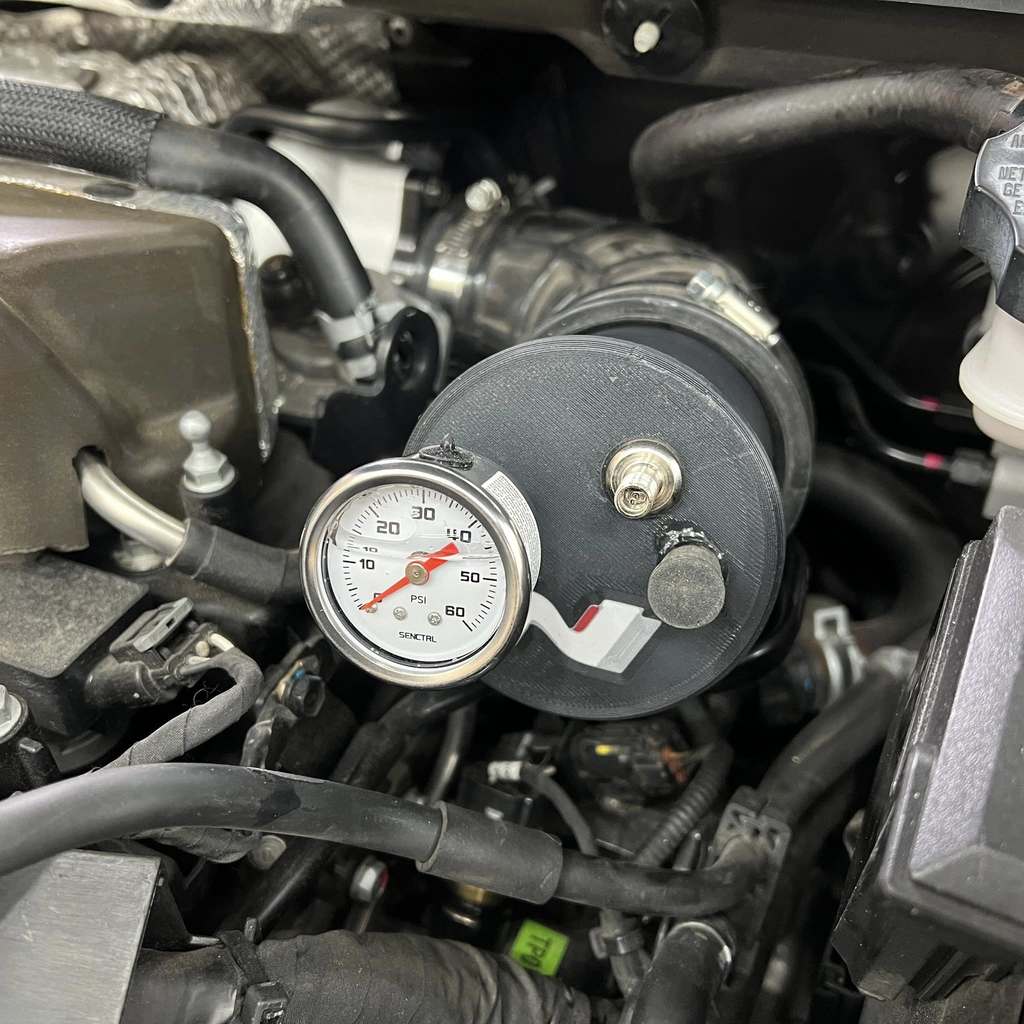

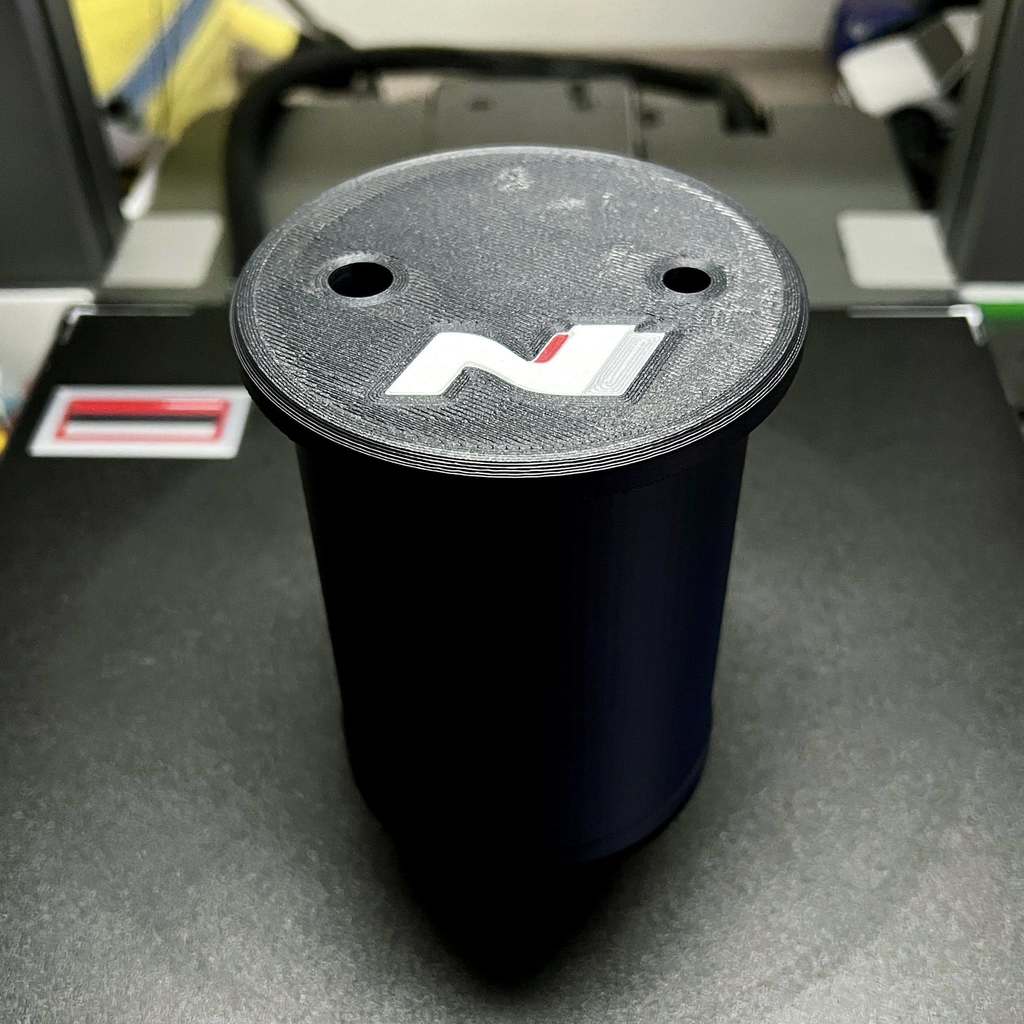

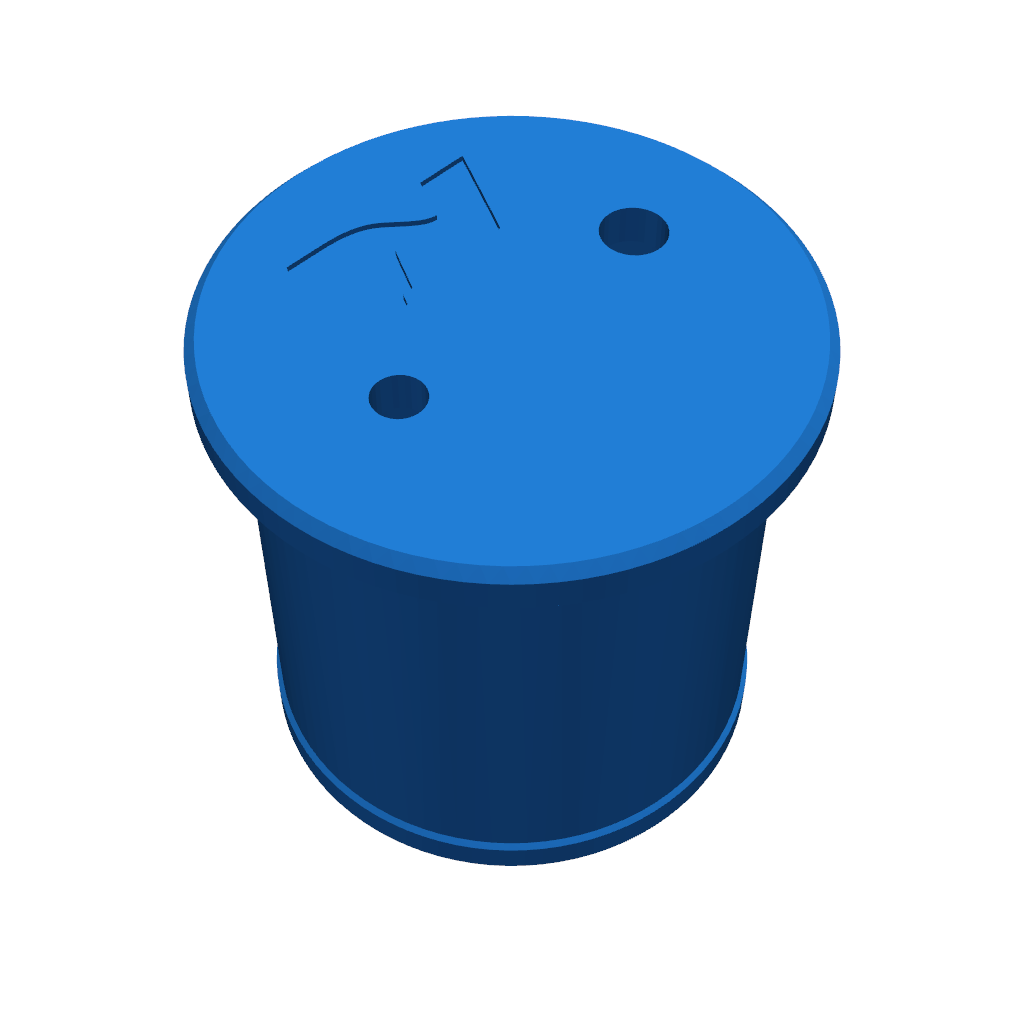

Это 3D напечатанный тестер для утечек воздуха, совместимый с впускным шлангом Takeda Turbo на Hyundai Veloster N. Основное тело имеет диаметр 3 дюйма.

Для сборки вам понадобятся:

  • Манометр, который позволит контролировать давление.
  • Воздушный клапан для шины (отверстие 5/16 дюйма), который крепится при помощи резинового уплотнителя и гайки сзади.

Обратите внимание, что файл .stl был изменен с учетом моего опыта. Основное тело было укорочено на один дюйм, так как изначально было слишком длинным. Также я переместил отверстие для воздушного клапана, чтобы не возникало помех с внутренней стенкой.

Внимание: Сжатый воздух может быть опасным. Используйте продукт на свой собственный страх и риск. Я не несу ответственности за возможные травмы.

Я напечатал свое устройство с использованием ESun PLA+, но рекомендую использовать ABS или более прочные материалы. Я запускал тестер при давлении 10 PSI для нахождения утечки. Печать производилась при высоте слоя 0.3 мм с 6 стенками и 3 мм слоями сверху/снизу при 15% заполнении.

Скачать все файлы в одном архиве:

Скачать архив (ZIP)

Список отдельных файлов:

  • 3in_BOOST_LEAK_TESTER_MAIN_BODY.stl Тип: .stl | Размер: 0.26 MB
    Скачать
  • 3in_BOOST_LEAK_TESTER_N.stl Тип: .stl | Размер: 0.06 MB
    Скачать
  • 3in_BOOST_LEAK_TESTER_RED_BIT.stl Тип: .stl | Размер: 0.03 MB
    Скачать
  • 3in_BOOST_LEAK_TESTER_SILVER_BIT.stl Тип: .stl | Размер: 0.12 MB
    Скачать
  • 3in__BOOST_LEAK_TESTER_BLANK_NO_LOGO.stl Тип: .stl | Размер: 0.52 MB
    Скачать
  • 3in_BOOST_LEAK_TESTER_FUSION_360.3mf Тип: .3mf | Размер: 0.20 MB
    Скачать
