Корпус для терминала аккумулятора для Nissan Leaf
admin | 02.12.2025
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (3)
Это набор файлов для создания корпуса терминала для пользовательской батареи Nissan Leaf на 5 ячеек. Компоненты представляют собой смесь частей, напечатанных на 3D-принтере и лазерной резкой:
- Нижняя часть (3D-печать): Кронштейн с захватывающими гайками (6/32), который сдвигается на терминалы батареи и удерживается на месте за счет трения, защелок батарейного терминала и медных соединений.

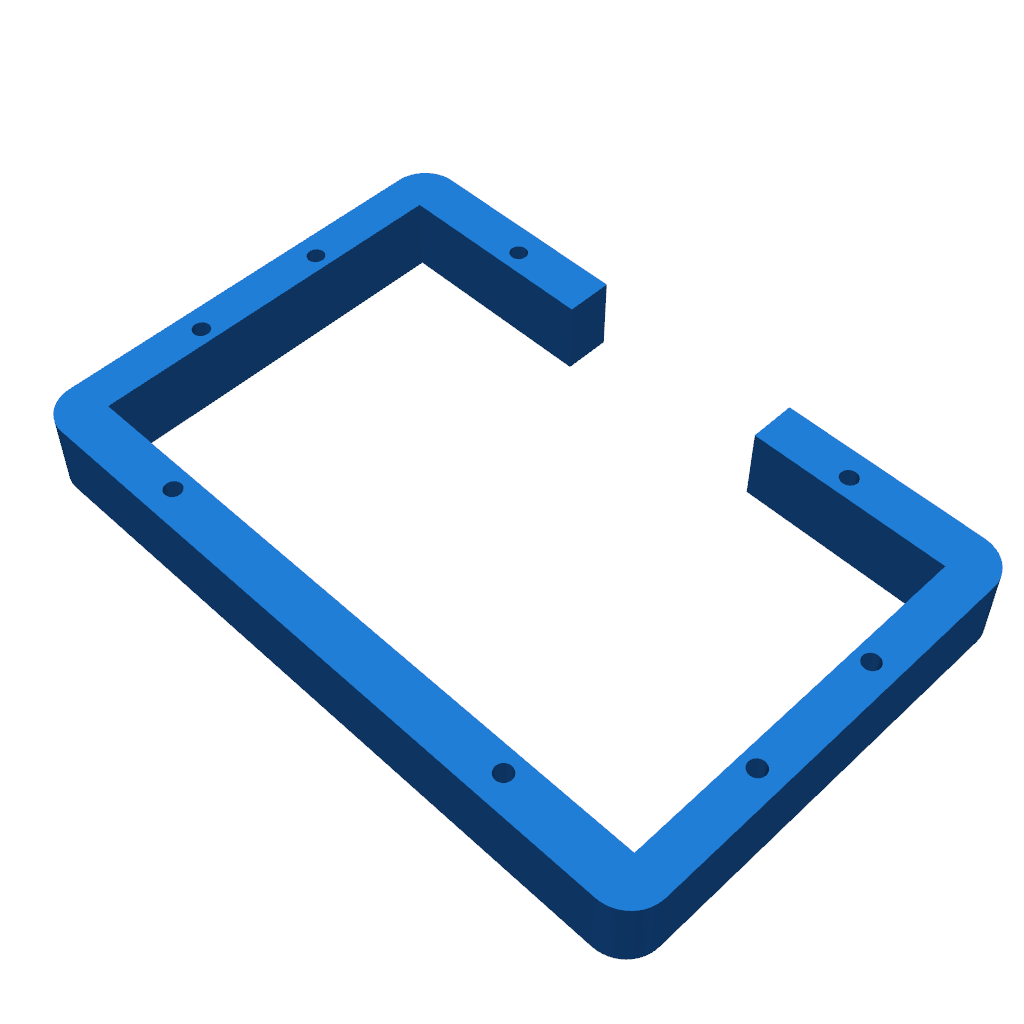

- Средняя часть (3D-печать или лазерная резка): проставки между нижней и верхней частями.
- Верхняя часть (лазерная резка): Прозрачная акриловая крышка толщиной примерно 1/4 дюйма.

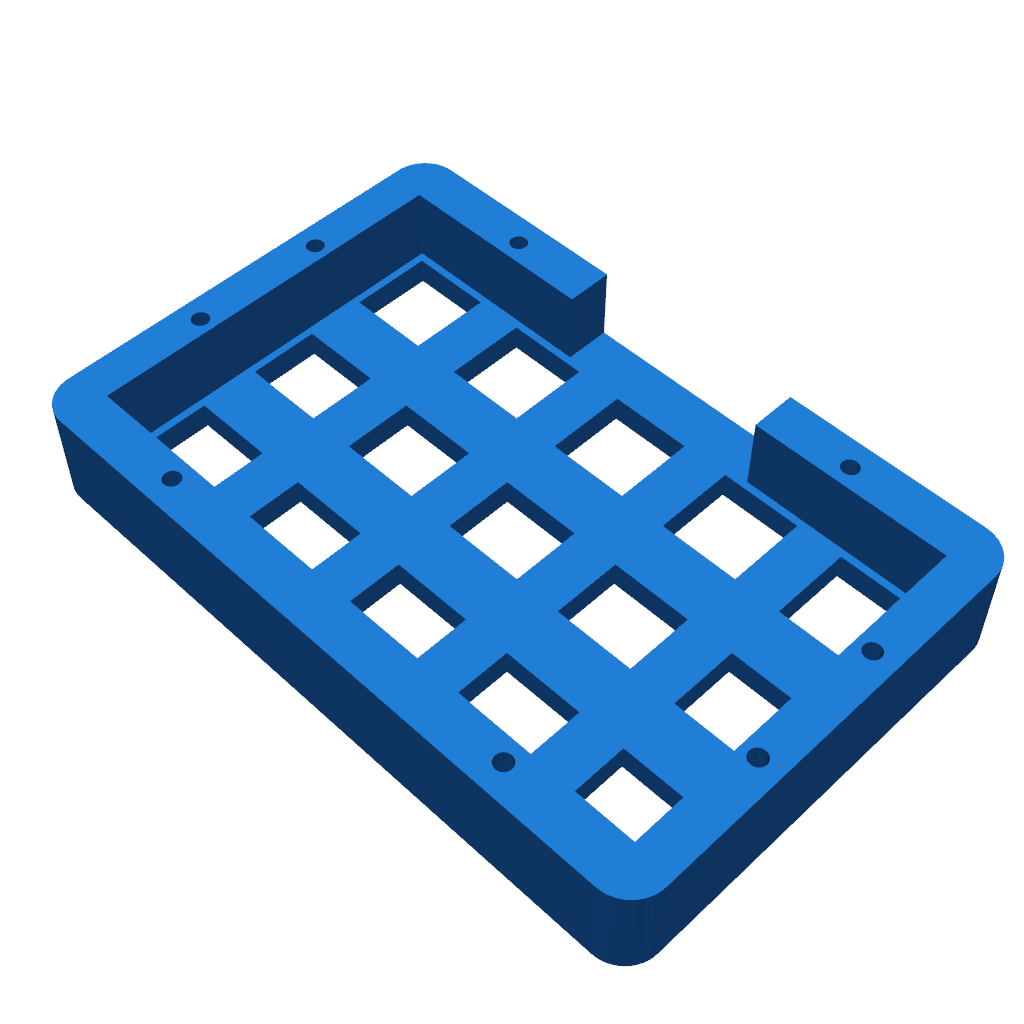

Добавлена комбинированная нижняя и средняя деталь, которую можно напечатать одним куском, а не в виде двух отдельных частей.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
Terminal_Cover_Bottom_Rev2.stl Тип: .stl | Размер: 0.43 MBСкачать
-
Terminal_Cover_Middle_Rev2.stl Тип: .stl | Размер: 0.29 MBСкачать
-
Terminal_Cover_Middle_Bottom_Combo_Rev1.stl Тип: .stl | Размер: 0.41 MBСкачать
-
Terminal_Cover_Acrylic_Rev1.dxf Тип: .dxf | Размер: 0.02 MBСкачать
-
Terminal_Cover_Bottom_Rev2.skp Тип: .skp | Размер: 0.13 MBСкачать
-
Terminal_Cover_Middle_Rev2.skp Тип: .skp | Размер: 0.10 MBСкачать
-
Terminal_Cover_Middle_Bottom_Combo_Rev1.skp Тип: .skp | Размер: 0.14 MBСкачать
-
Terminal_Cover_Bottom_ORIGINAL.zip Тип: .zip | Размер: 0.16 MBСкачать
