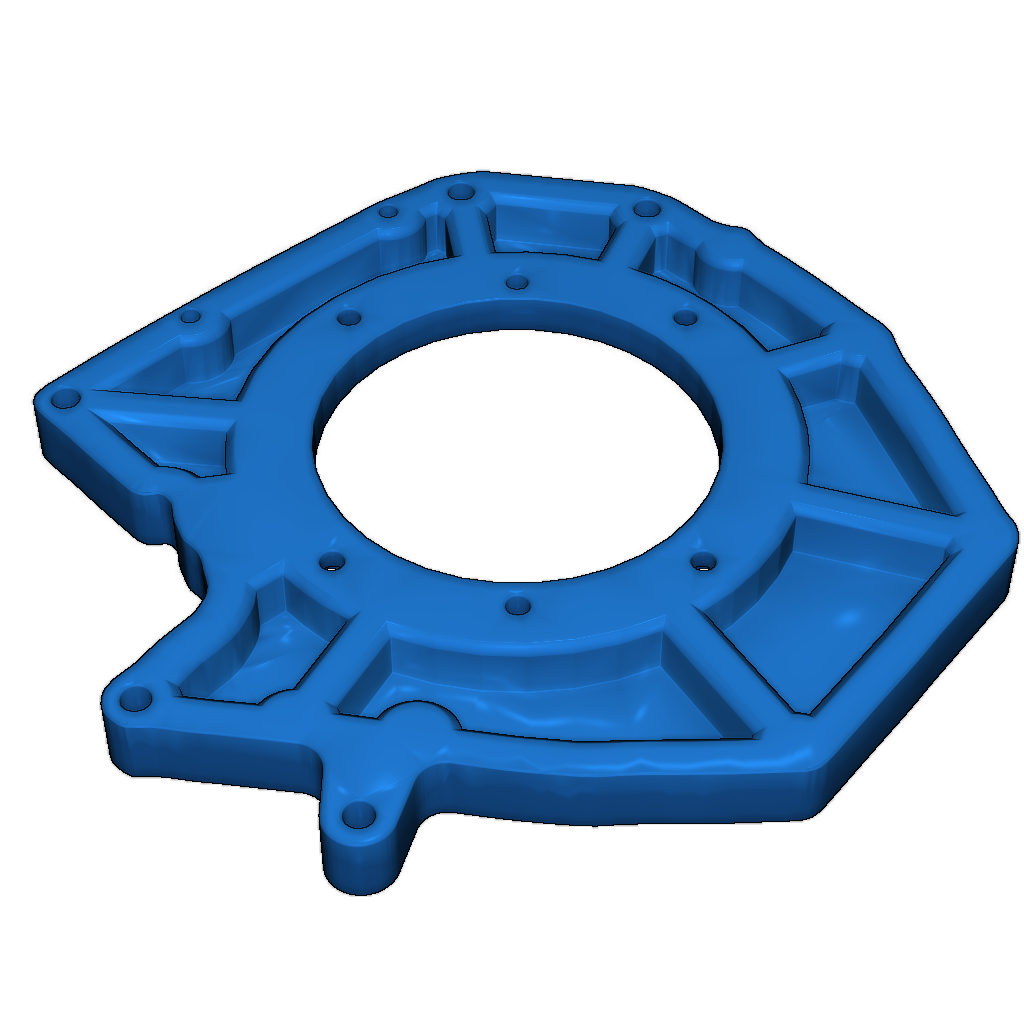

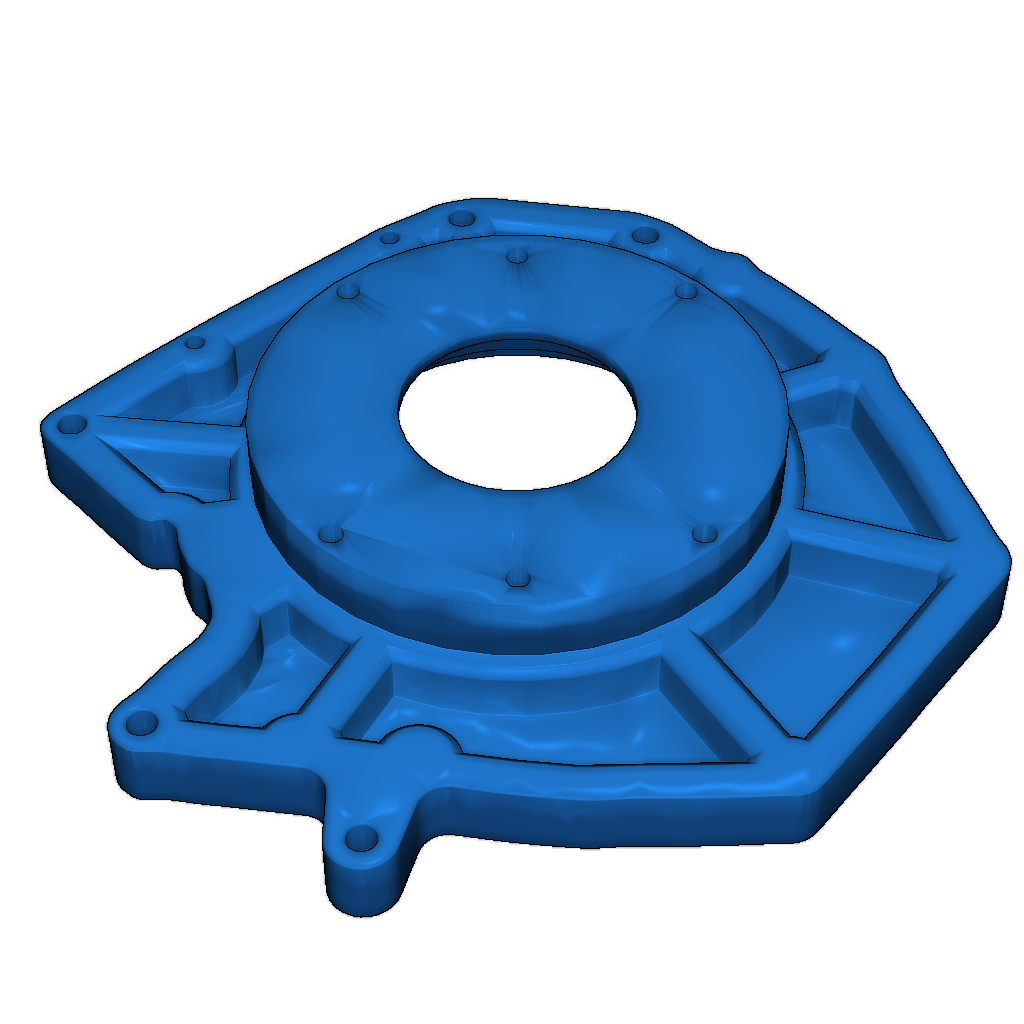

Это адаптерная пластина для подключения электрического мотора (в частности, мотора Advanced DC FB1-4001 9.1" с серией обмоток) к коробке передач Honda B-Series. Это позволит установить электрический мотор в Acura Integra, старую Honda Civic SI и некоторые модели Civic Del Sol.
Инструкции:
- Для установки в Honda CRX используйте адаптеры моторного крепления и индивидуальные оси.
- Убедитесь, что spacer между мотором и адаптерной пластиной имеет правильную длину, чтобы избежать вмешательства шестерни флайвила с коробкой передач.
- При излишних размерах болтовых отверстий возможно потребуется рассверлить, поскольку болты Honda могут иметь больший диаметр.
- Некоторые резьбовые отверстия могут потребовать корректировки.
- Убедитесь, что центрирование вала привода на валу мотора выполнено правильно.

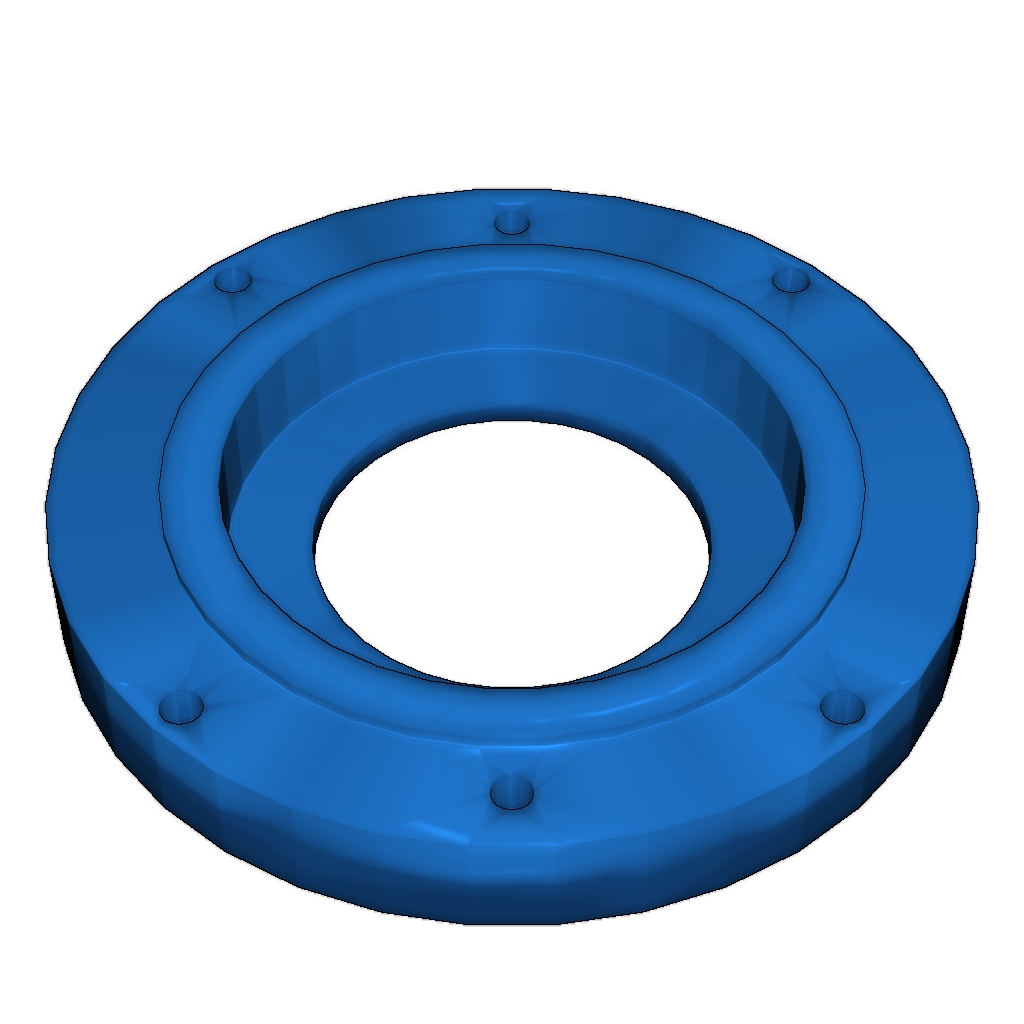

Настройки печати: окончательная толщина пластины составляет около 1.25". Это может быть немного избыточно, но для мощностных приложений можно использовать более тонкую пластину и более толстый spacer.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
adapter_plate_assembly.stl Тип: .stl | Размер: 4.24 MBСкачать
-
adapter_plate.AD_PRT Тип: .AD_PRT | Размер: 2.31 MBСкачать
-
adapter_spacer.stl Тип: .stl | Размер: 0.39 MBСкачать
-
adapter_spacer.AD_PRT Тип: .AD_PRT | Размер: 0.32 MBСкачать
-
adapter_plate.stl Тип: .stl | Размер: 3.86 MBСкачать
-
adapter_plate-no_chamfers.stp Тип: .stp | Размер: 0.31 MBСкачать
-
adapter_spacer.stp Тип: .stp | Размер: 0.02 MBСкачать
