Крепление для iPhone на HONDA CB500X
admin | 03.12.2025
3D Предпросмотр
Загрузка 3D модели...
ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение
Галерея (4)
Это крепление позволяет использовать ваш iPhone в качестве GPS, находясь перед глазами во время поездки на HONDA CB500X (2016-2018).
- Напечатайте 4 части.
- Склейте части 2 и 3 с частью 1.

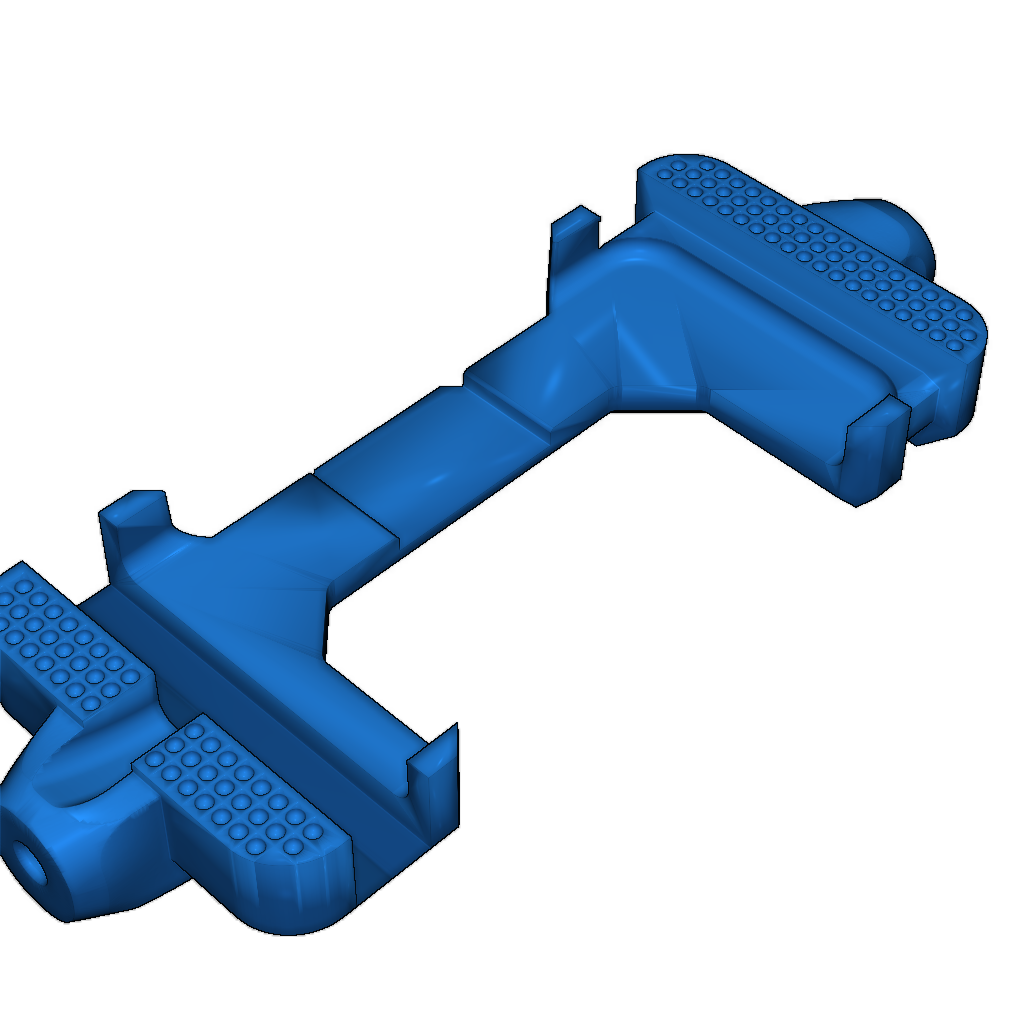

- Установите часть 4 (крепление) на часть 1 (эта деталь поворачивается для удержания телефона).
- Вставьте 2 гайки (M6) в два слота за частью 1 (можно использовать клей для их удержания).
- Поместите сборку между двумя отверстиями на верхней части крепления стекла (стекло должно быть в верхнем положении, чтобы эти отверстия были свободны).
- Вставьте два винта (M6, длина примерно 30 мм) через крепление стекла и крепление для телефона. Можно добавить шайбу.
- Если вы хотите подключить ваш iPhone, сделайте это до вставки телефона в крепление.
Скачать все файлы в одном архиве:
Скачать архив (ZIP)Список отдельных файлов:
-
Part3_Hondalogo.STL Тип: .STL | Размер: 0.26 MBСкачать
-
Part4_Clamp.STL Тип: .STL | Размер: 0.60 MBСкачать
-
Part2.STL Тип: .STL | Размер: 0.54 MBСкачать
-
Part1.STL Тип: .STL | Размер: 24.96 MBСкачать
-
Part1.SLDPRT Тип: .SLDPRT | Размер: 2.18 MBСкачать
-
Part2.SLDPRT Тип: .SLDPRT | Размер: 0.73 MBСкачать
-
Part4.SLDPRT Тип: .SLDPRT | Размер: 0.78 MBСкачать
