OSSUM MB Jeep Ratrod Remix

admin | 03.12.2025

Предыдущая модель Следующая модель

3D Предпросмотр

Загрузка 3D модели...

ЛКМ: Вращение | Колесо: Зум | ПКМ: Перемещение

Галерея (45)

(0)
15 227

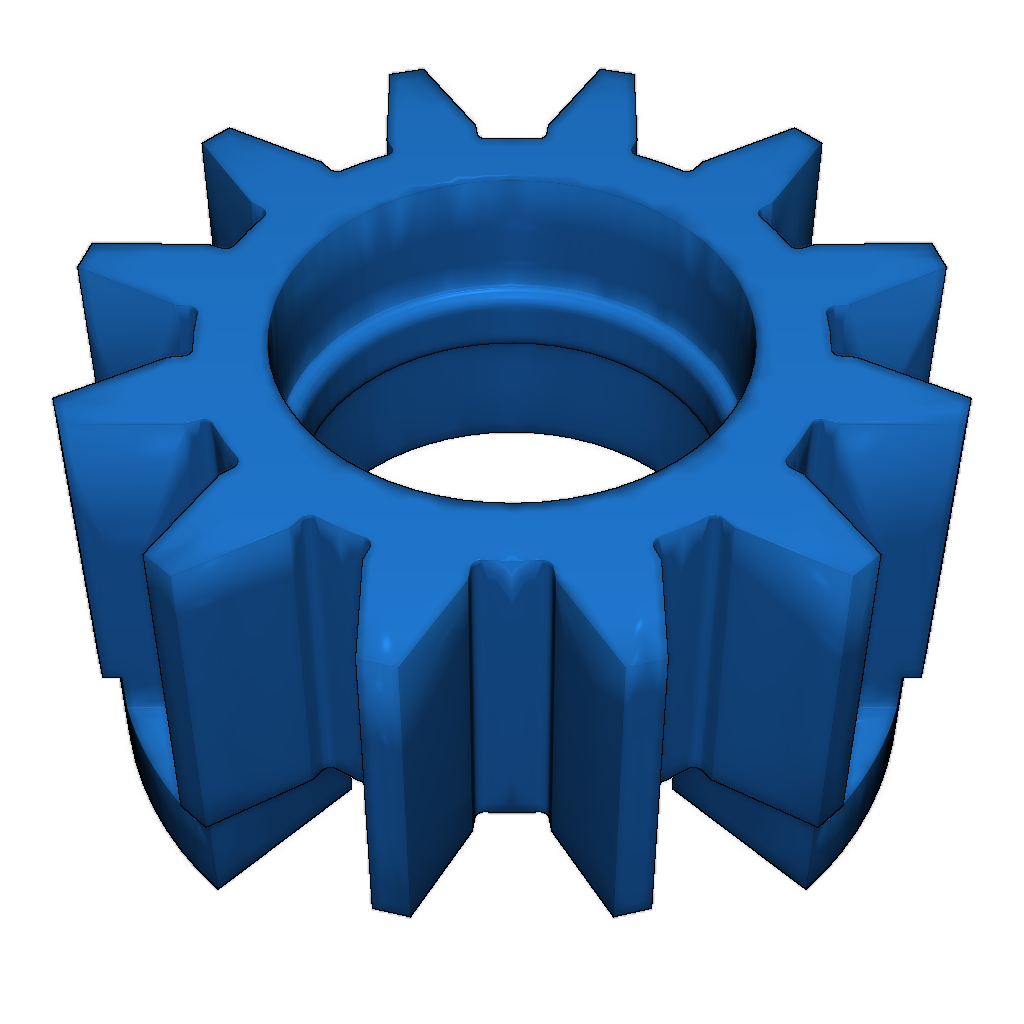

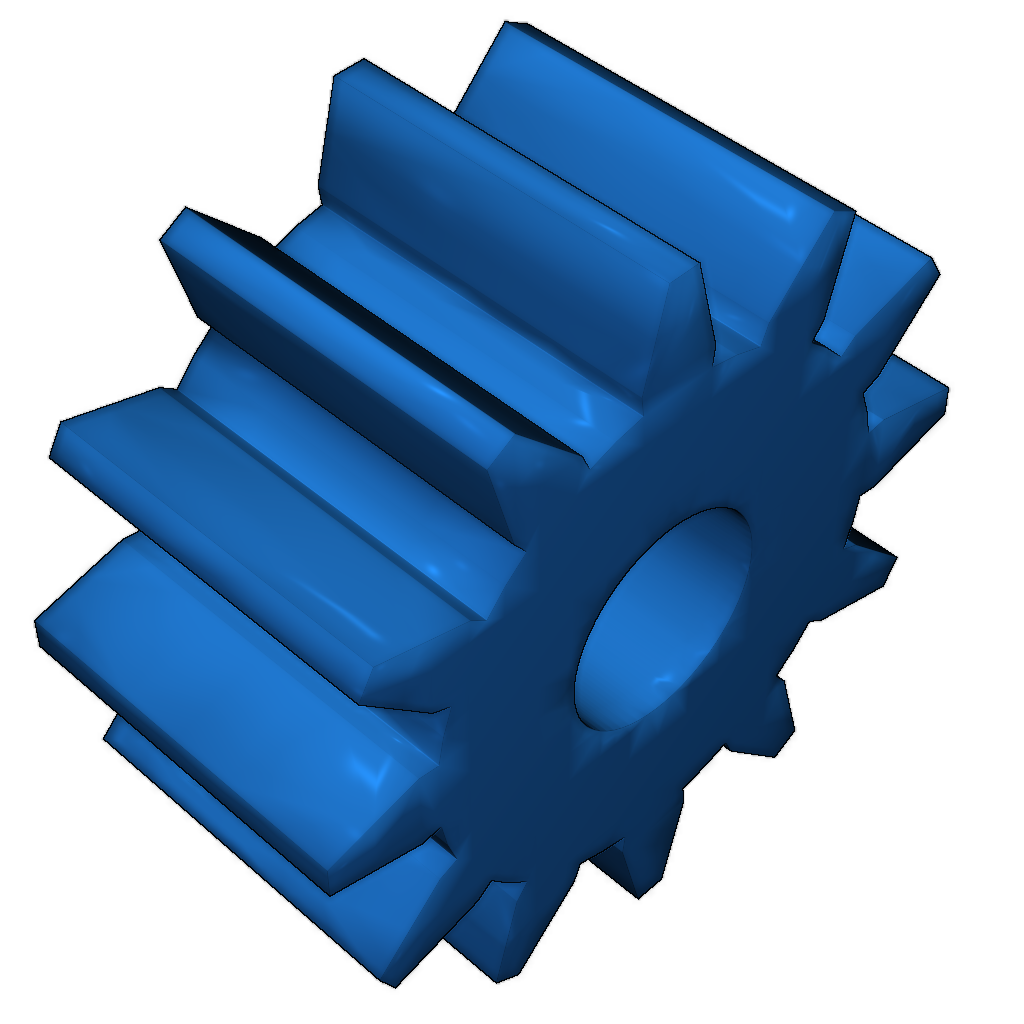

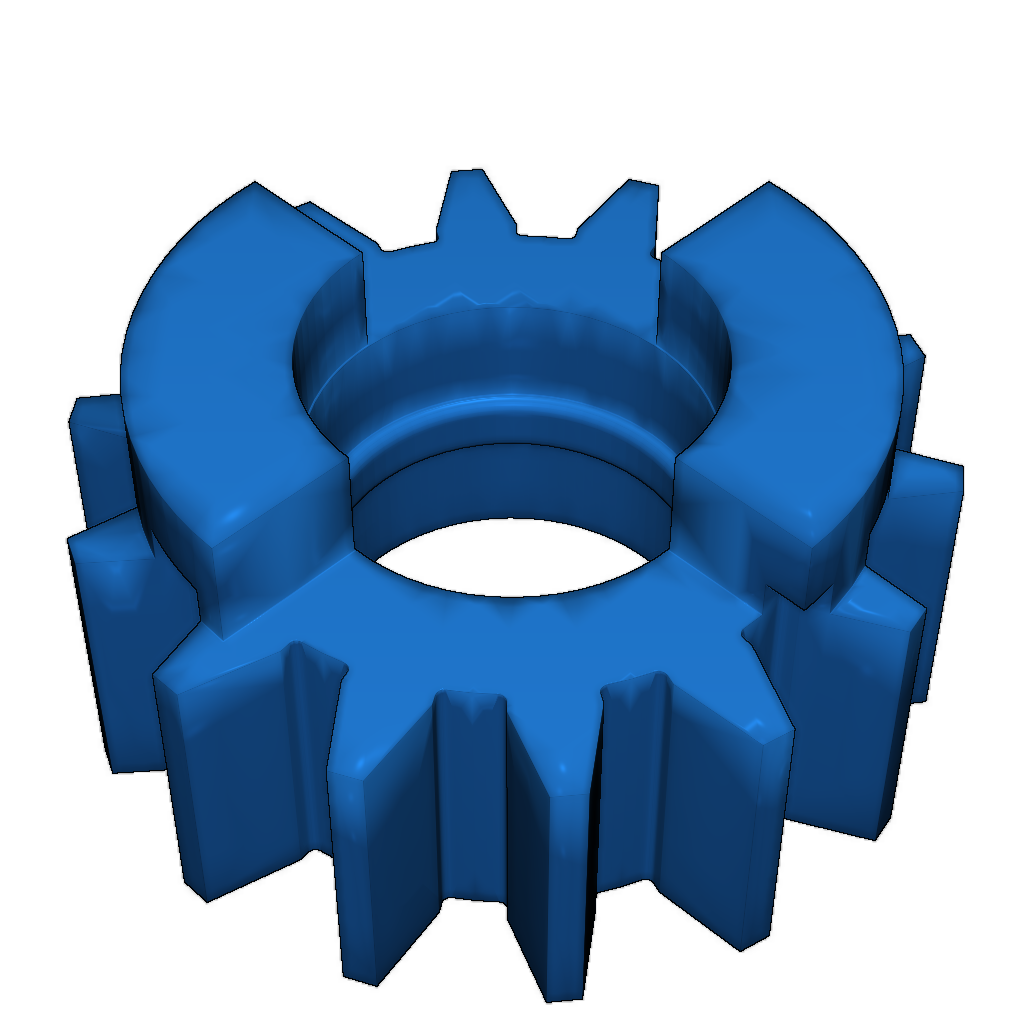

Этот набор включает все необходимые детали для сборки или преобразования 2WD джипа с передним жестким мостом. Он предназначен для установки бесколлекторного мотора 35-36 900KV, работающего на 3-х ячейках. В процессе создания я использовал поднятую платформу, заднюю раму, поддон и лобовое стекло, разработанные Intashu. Дизайн двухскоростной коробки передач заимствован из сборки Jeep компании 3D Anarchy и был полностью переработан для этой модели. Коробка передач имеет функциональный рычаг переключения передач, который движется при смене передач. Корпус коробки передач увеличен, чтобы разместить большие шестерни, и зубцы также усилены.

Я сначала использовал фиксированный 3D-печатный дифференциал, но теперь перешел на металлический жесткий мост, который более надежен. Для правильной установки я заменил стандартные большие шестигранники на более тонкие и установил колеса с низким вылетом. Обратите внимание, что для установки этих частей требуется сделать несколько отверстий в раме шасси, но я не перерабатывал раму, так как это не является большой проблемой.

Для инструкций по сборке коробки передач смотрите Instructable 3D Anarchy.

Части:

  • Набор для конверсии Hotrod Intashu (как минимум задняя поднятая рама, поддон и поднятая платформа) - Ссылка
  • Оригинальная модель Ossum (остальные детали) - Ссылка
  • Модель 3D Anarchy (альтернатива для остальных деталей с дифференциалом, однако передняя рама шасси не подойдёт для установки коробки передач, лучше взять переднюю раму Ossum) - Ссылка
  • Передние колеса (дизайн Ataylor60) - Ссылка
  • Задний мост (доступен для блокировки, но это не критично) - Ссылка
  • ESC 45Amp - Ссылка
  • ESC 30Amp (альтернатива, проще установить в моторный отсек) - Ссылка
  • Outrunner 910 KV - Ссылка
  • Ремень S3M-186 - Ссылка
  • Вал привода (хорошего качества) - Ссылка
  • Передние шины (достаточно жесткие, не лучшие, но смотрятся масштабно) - Ссылка
  • Задние шины (дешевые, но некоторые шины сильно искривлены!) - Ссылка

Скачать все файлы в одном архиве:

Скачать архив (ZIP)

Список отдельных файлов:

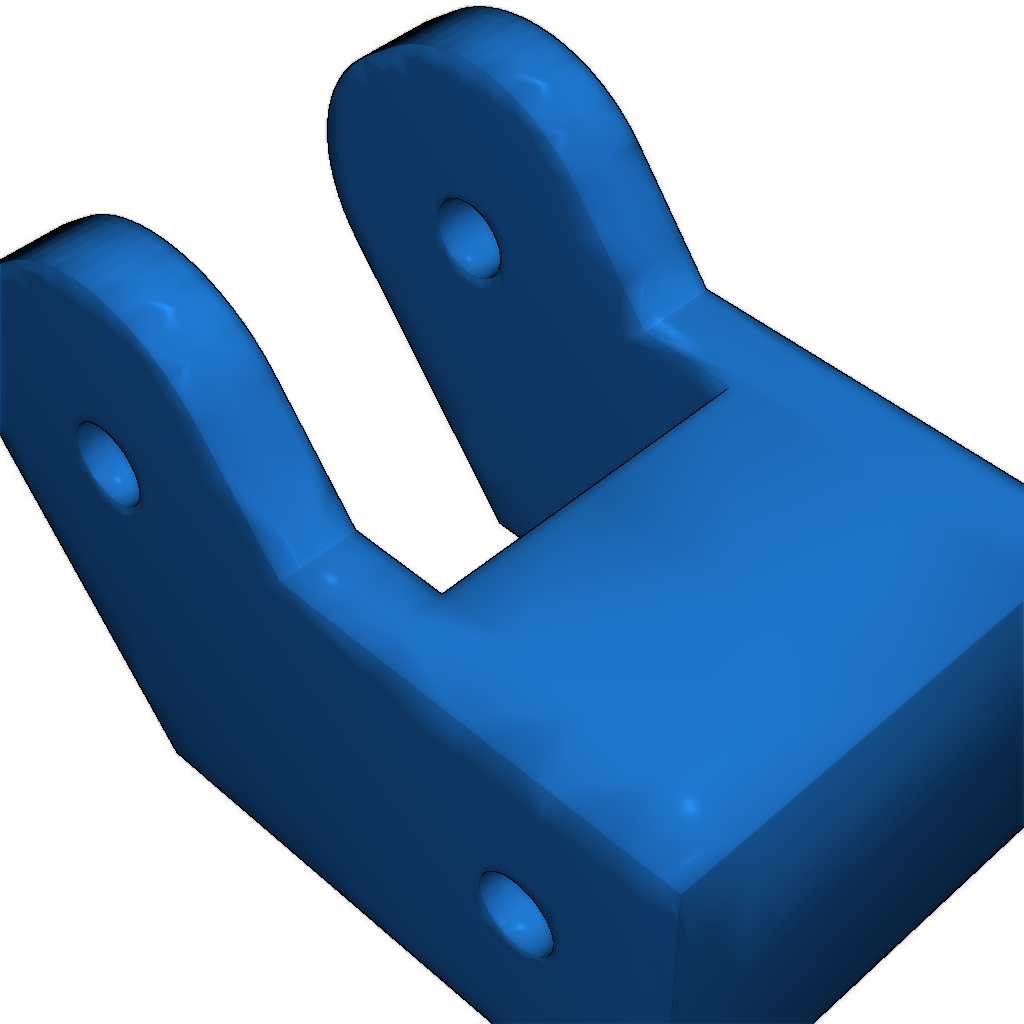

  • Susp._Shackle_9mm_X_4.stl Тип: .stl | Размер: 0.20 MB
    Скачать

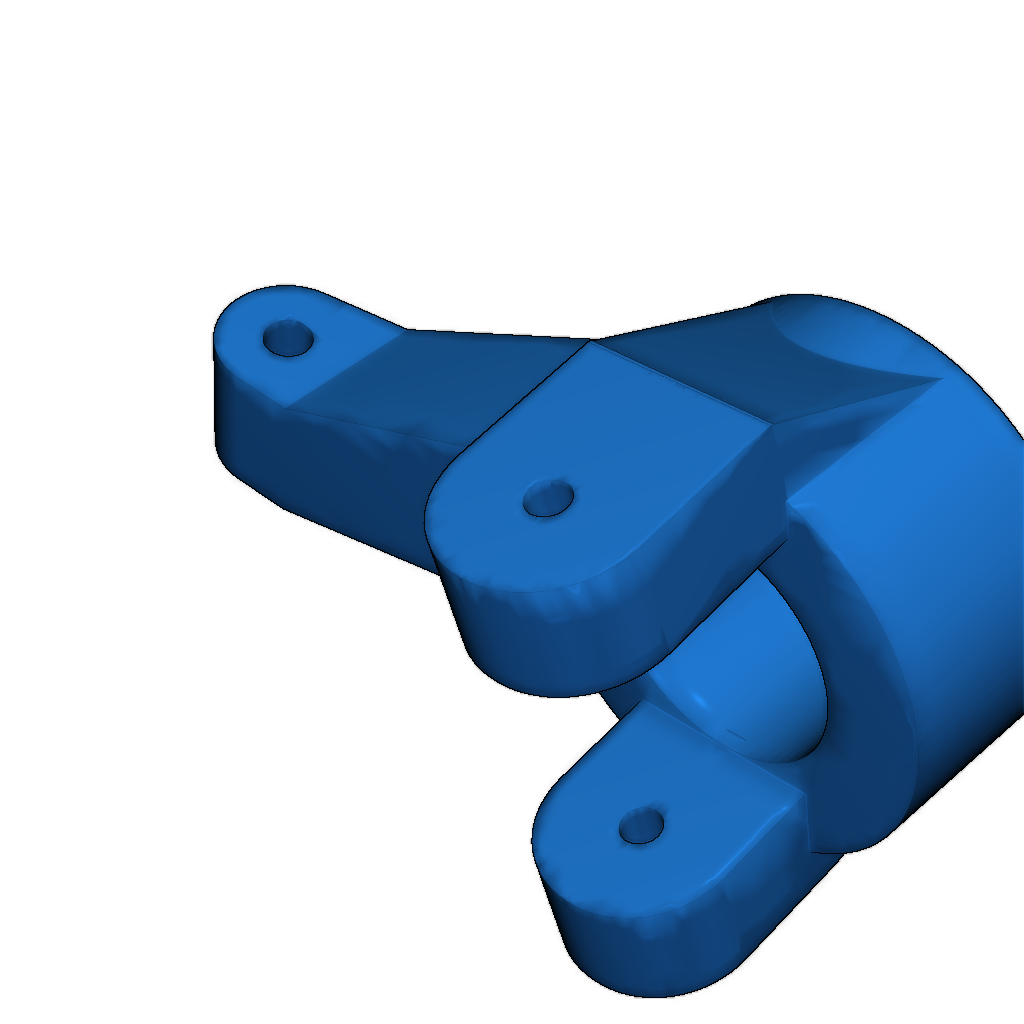

  • Front_Right_wheel_knuckle.stl Тип: .stl | Размер: 0.62 MB
    Скачать
  • Servo_Mount_for_Gear_Shifter_Towerpro_MG90D_size_-_No_Axle_Linkage_Bracings_-.stl Тип: .stl | Размер: 0.46 MB
    Скачать
  • Susp._Shackle_cover_9mm_X_4.stl Тип: .stl | Размер: 0.10 MB
    Скачать
  • Transmission_Mount_Rightfor_Ratrod_jeep.stl Тип: .stl | Размер: 0.53 MB
    Скачать
  • Servo_Mount_for_Gear_Shifter_Towerpro_MG90D_size_with_metal_solid_axle_linkage.stl Тип: .stl | Размер: 0.86 MB
    Скачать

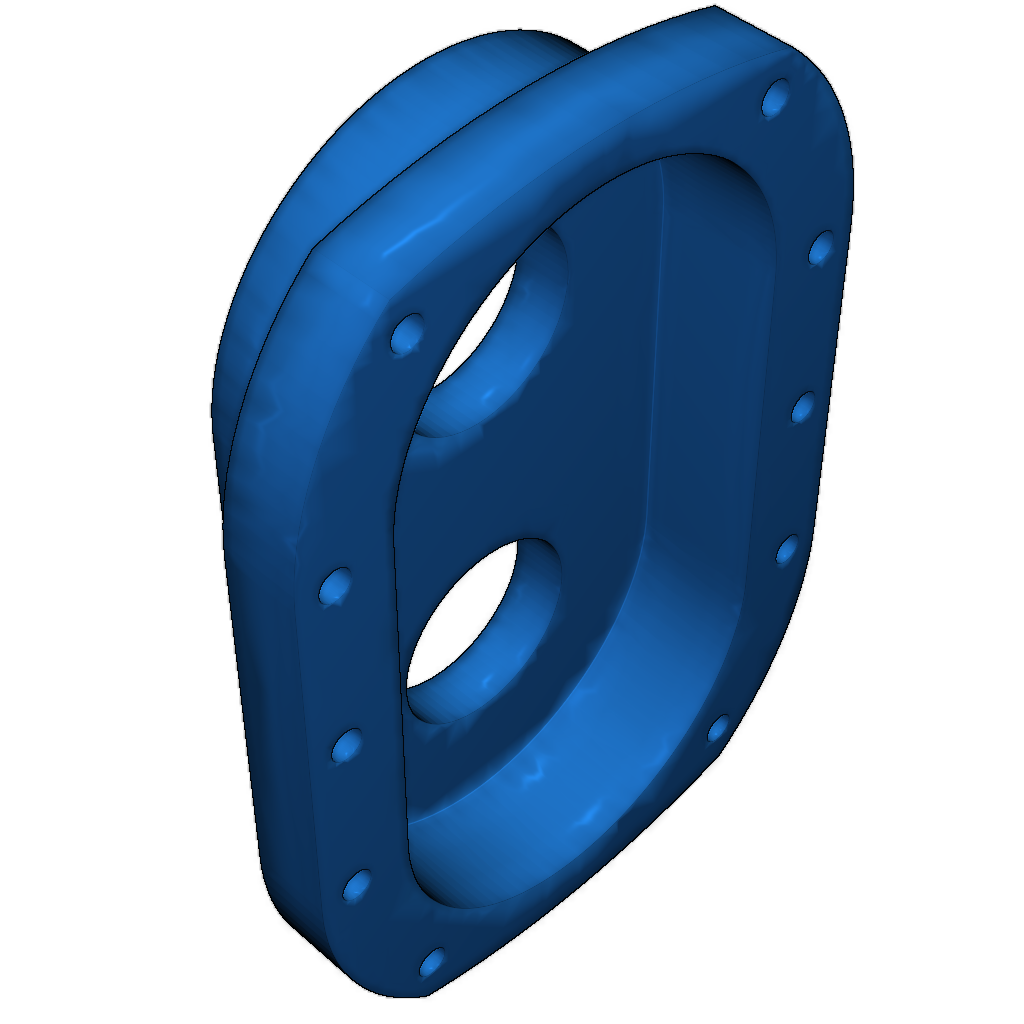

  • D0116_T-Case_Cover_FOR_4X2.stl Тип: .stl | Размер: 0.71 MB
    Скачать
  • Front_light_10mm_Led_flange_X_2.stl Тип: .stl | Размер: 0.21 MB
    Скачать
  • D0105_Input_Gear_1_Bedzplane_Mod.stl Тип: .stl | Размер: 1.60 MB
    Скачать
  • Front_light_5mm_Led_flange_X_2_.stl Тип: .stl | Размер: 0.18 MB
    Скачать
  • Transmission_Mount_Left_for_Ratrod_Jeep.stl Тип: .stl | Размер: 0.29 MB
    Скачать
  • Battery_holder_18650_cell_X_3.stl Тип: .stl | Размер: 0.69 MB
    Скачать
  • Front_solid_axle.stl Тип: .stl | Размер: 1.72 MB
    Скачать
  • Front_Left_wheel_knuckle.stl Тип: .stl | Размер: 0.62 MB
    Скачать

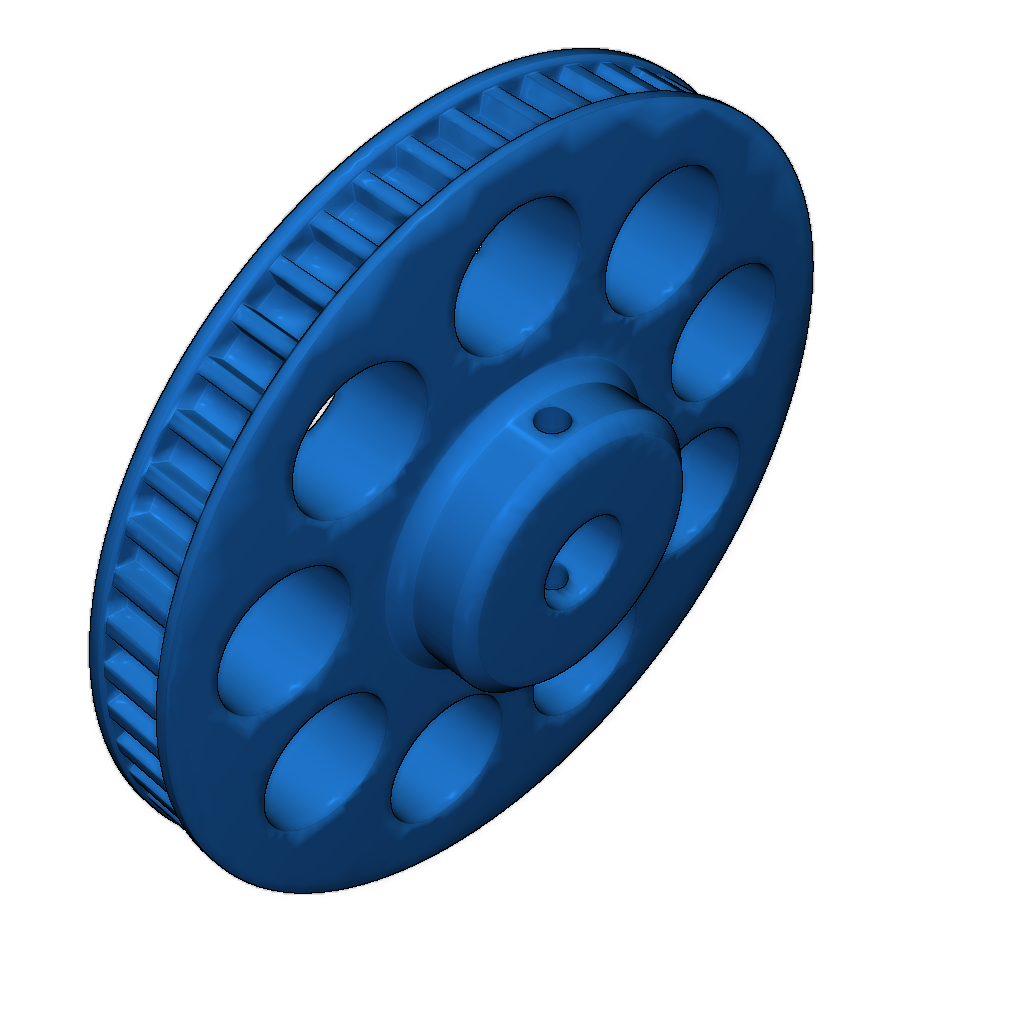

  • Motor_52t_Pulley.stl Тип: .stl | Размер: 1.34 MB
    Скачать
  • D0109_Hex_Shaft_Bedzplane_lenght_adjusted.stl Тип: .stl | Размер: 0.01 MB
    Скачать

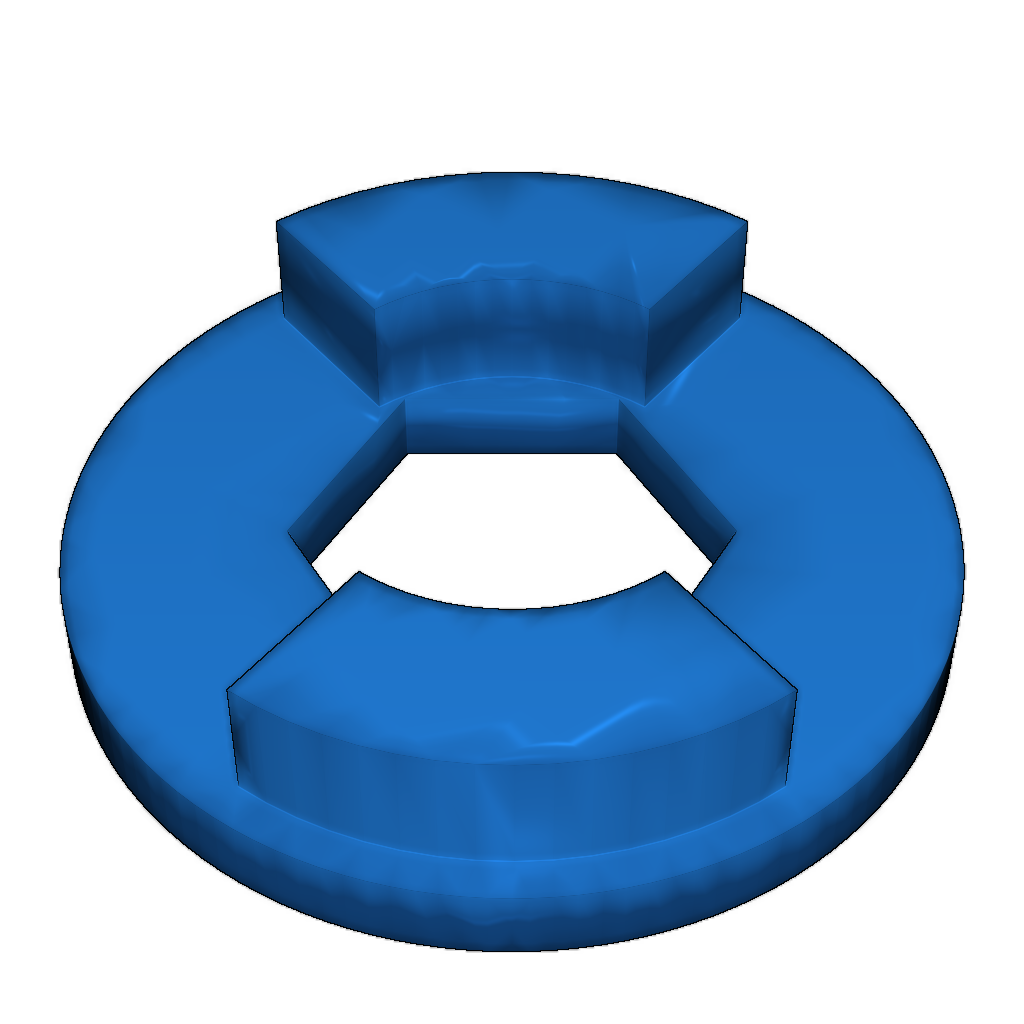

  • D0110_Shift_Plate_Bedzplane_larger_dog_teeth.stl Тип: .stl | Размер: 0.06 MB
    Скачать
  • Front_axle_link_extended_wheel_base.stl Тип: .stl | Размер: 1.03 MB
    Скачать
  • D0100_Transmission_Housing_Top_Support_Bedzplane_Mod.stl Тип: .stl | Размер: 2.35 MB
    Скачать
  • D0111_Spacer_unchanged.stl Тип: .stl | Размер: 0.01 MB
    Скачать
  • Front_shock_suport_Right.stl Тип: .stl | Размер: 0.16 MB
    Скачать
  • Front_Bumper.stl Тип: .stl | Размер: 0.40 MB
    Скачать
  • Servo_mount._for_Steering_Hitec_Mighty_Mini_size.stl Тип: .stl | Размер: 0.59 MB
    Скачать
  • D0112_Servo_Selector_Rod_WITH_DUMMY_LINKAGE.stl Тип: .stl | Размер: 0.28 MB
    Скачать
  • Solid_axle_to_leaf_spring_plate_addaptor_-_including_hole_for_M3_ball_link.stl Тип: .stl | Размер: 0.67 MB
    Скачать
  • Shifter_knob.for_M3_partial_thread_screw.stl Тип: .stl | Размер: 0.23 MB
    Скачать
  • Rear_susp._support_X_2.stl Тип: .stl | Размер: 0.23 MB
    Скачать
  • D0113_T-Case_Gear_1_10mm_WIDTH.stl Тип: .stl | Размер: 0.30 MB
    Скачать
  • D0107_Output_Gear_1_Bedzplane_Mod.stl Тип: .stl | Размер: 1.52 MB
    Скачать
  • Front_shock_suport_Left.stl Тип: .stl | Размер: 0.16 MB
    Скачать
  • D0101_Transmission_Housing_Bottom_Supports_+8mm_long_Bedzplane_mod.stl Тип: .stl | Размер: 0.77 MB
    Скачать
  • Rear_suspention_tower_X_2.stl Тип: .stl | Размер: 0.32 MB
    Скачать

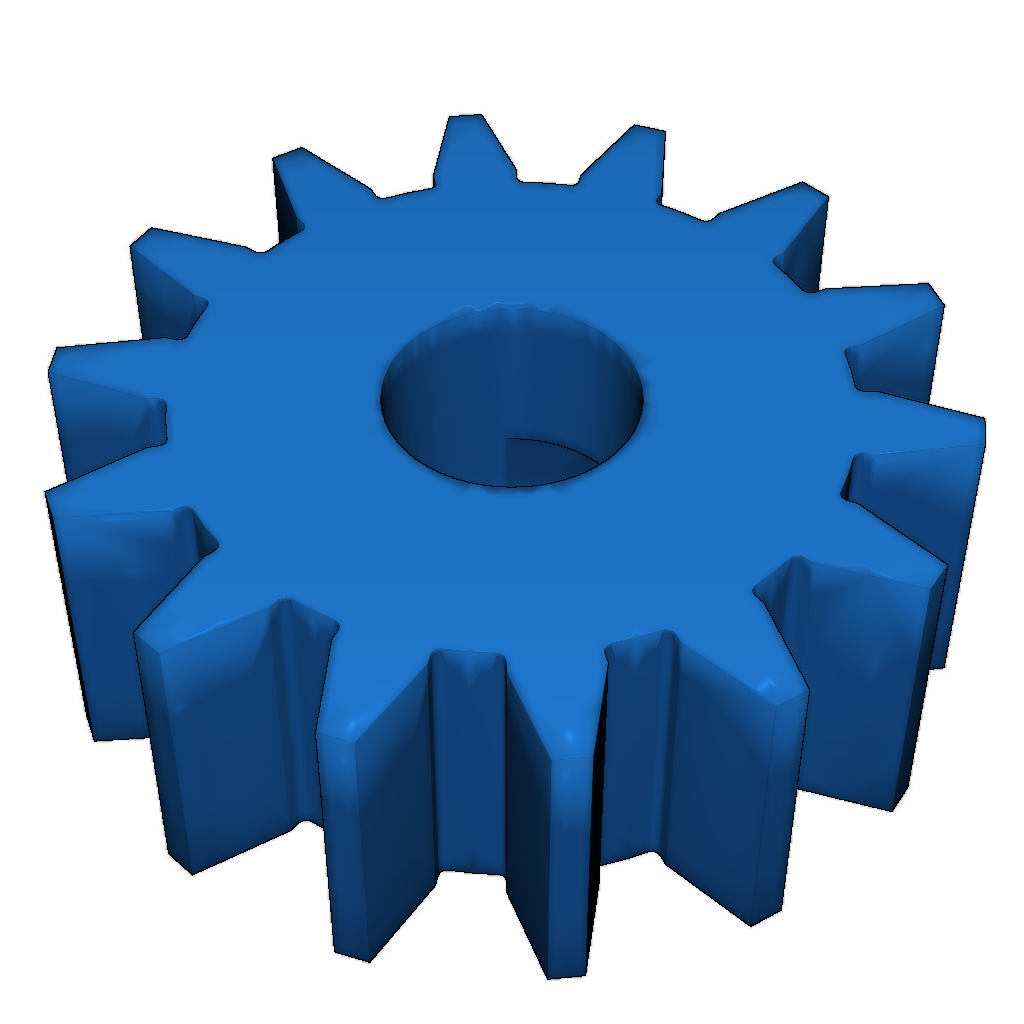

  • Motor_15T_pulley.stl Тип: .stl | Размер: 0.65 MB
    Скачать
  • rear_bumper_susp.suport.stl Тип: .stl | Размер: 0.36 MB
    Скачать
  • D0112_Servo_Link_Flange_Bedzplane_Mod.stl Тип: .stl | Размер: 0.10 MB
    Скачать

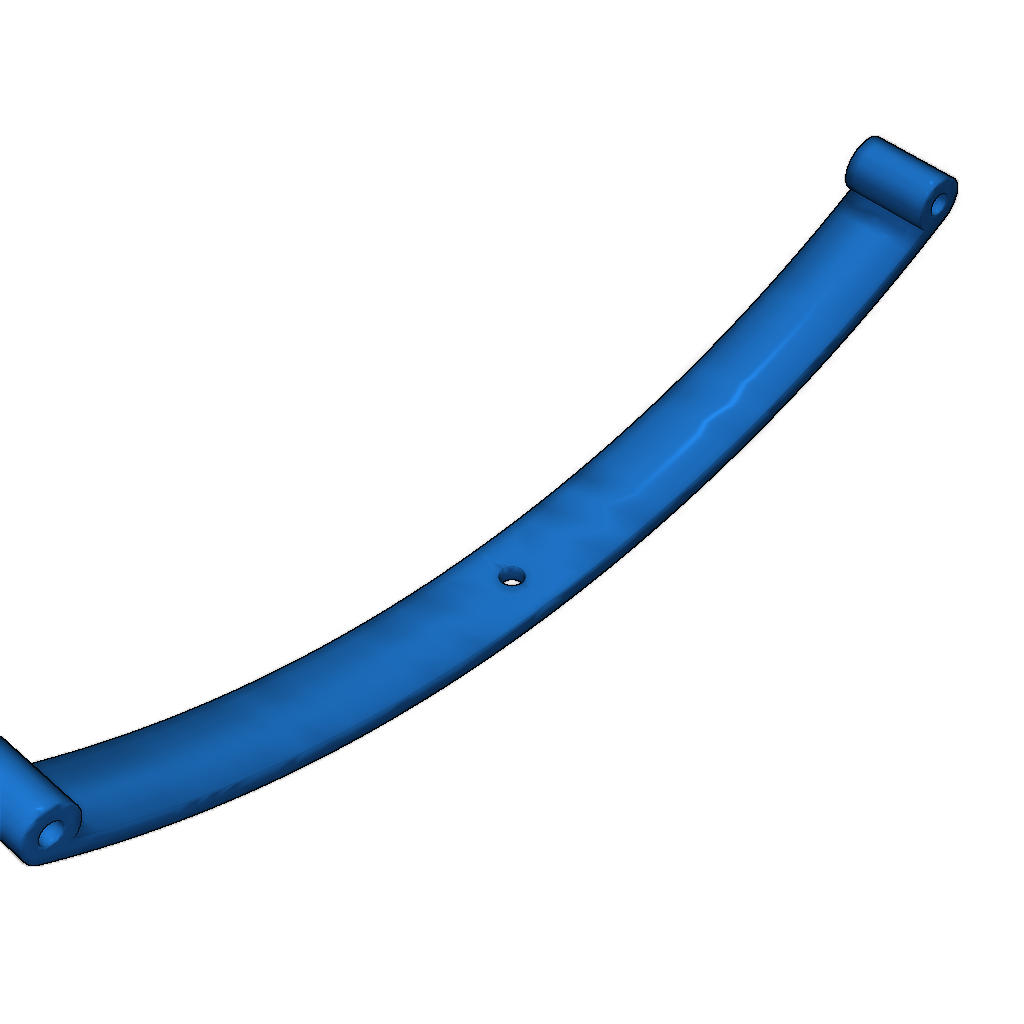

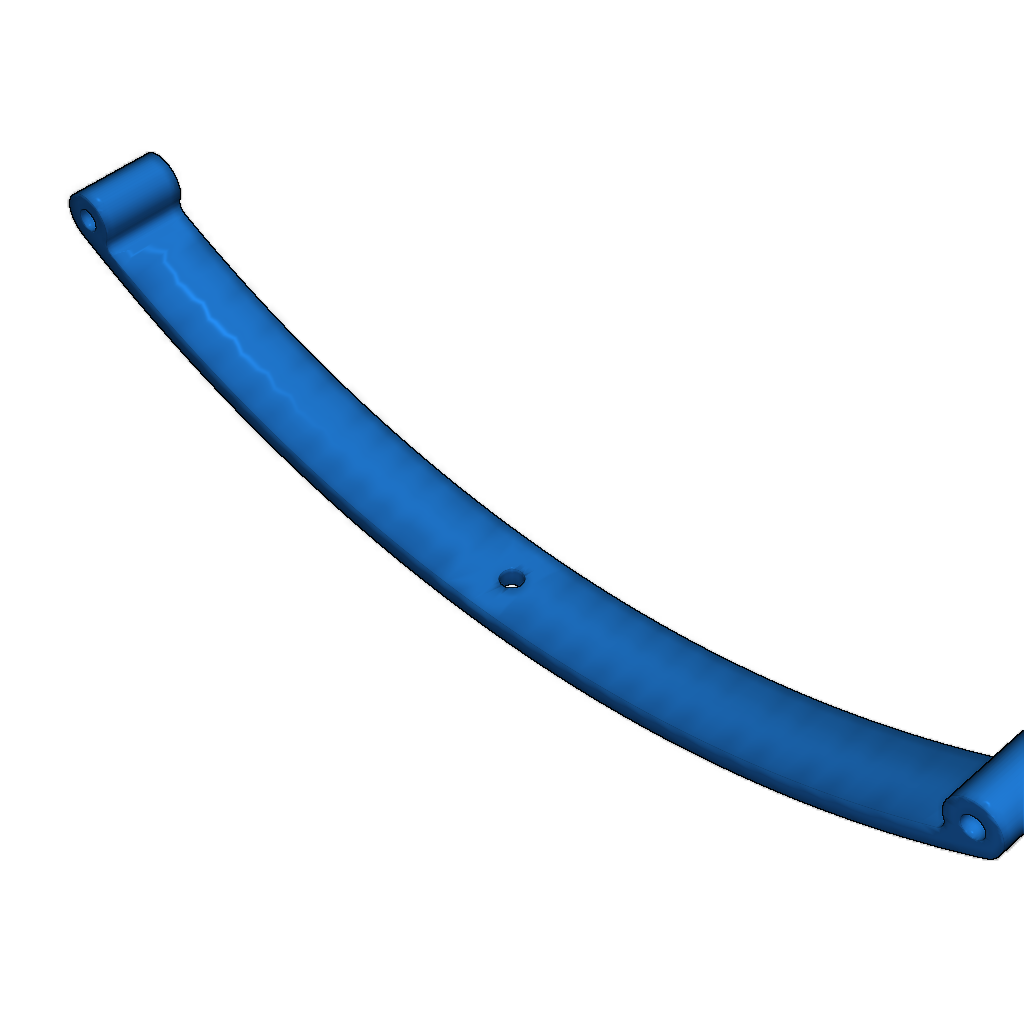

  • Leaf_Spring_Extra_Heavy.stl Тип: .stl | Размер: 0.30 MB
    Скачать
  • D0106_Input_Gear_2_Bedzplane_Mod.stl Тип: .stl | Размер: 1.75 MB
    Скачать
  • Leaf_Spring_Medium.stl Тип: .stl | Размер: 0.30 MB
    Скачать
  • D0114_T-Case_Gear_2_10mm_WIDTH.stl Тип: .stl | Размер: 0.32 MB
    Скачать
  • Motor_Pulley_flange.stl Тип: .stl | Размер: 0.85 MB
    Скачать

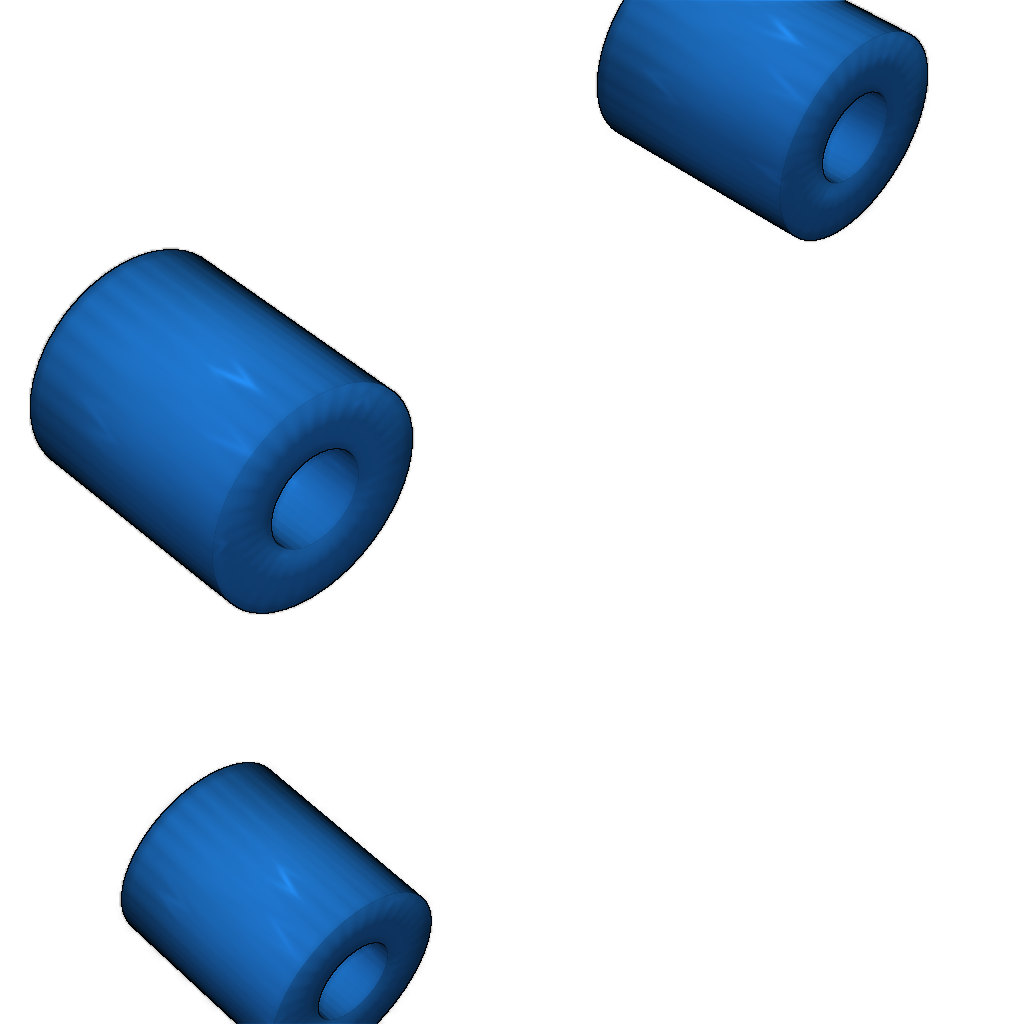

  • Motor_spacer_sleeves.stl Тип: .stl | Размер: 0.06 MB
    Скачать
  • Leaf_Spring_Heavy.stl Тип: .stl | Размер: 0.32 MB
    Скачать
  • D0108_Output_Gear_2_Bedzplane_Mod.stl Тип: .stl | Размер: 1.79 MB
    Скачать

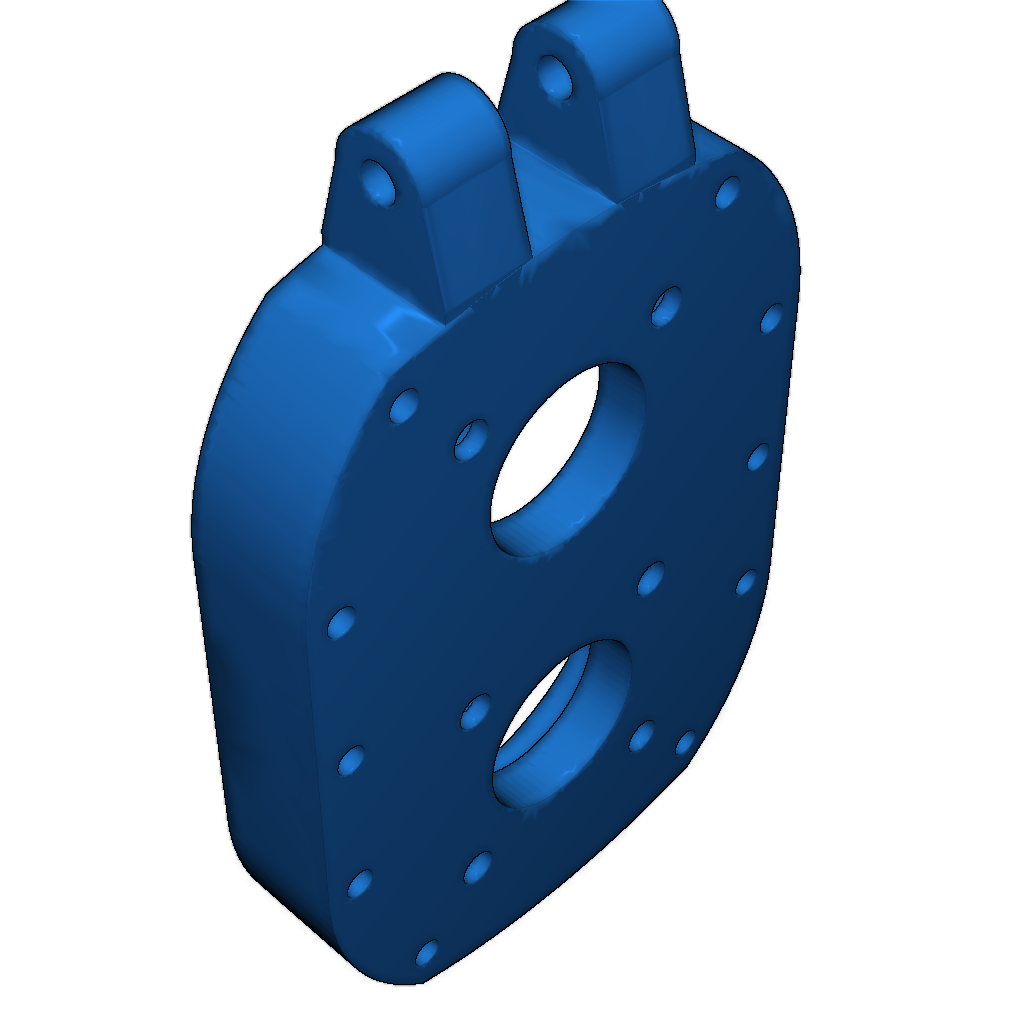

  • D0115_T-Case_Housing_FOR_4X2_WITH_DUMY_GEAR_SHIFTER_HINGE.stl Тип: .stl | Размер: 4.82 MB
    Скачать
  • shock_sleeve_for_6mm_tubeoptional_X_2.stl Тип: .stl | Размер: 0.16 MB
    Скачать
